Как снять регулятор печки на газели

Заслуженная популярность на рынке – результат невысокой цены и хорошего качества

Оптимальное соотношение цены и качества позволяет этой модели, на протяжении многих лет, удерживать первые позиции на рынке легких грузовиков на территории бывшего Советского Союза. Устойчивая популярность продиктована невысокой ценой самого автомобиля и доступностью запасных частей. К примеру, сцепление ГАЗ 3302 будет стоять в 2.5 раза дешевле, чем к аналогичной модели грузовика Мерседес, МАN или др. Сложившаяся в этом сегменте рынка ситуация, говорит о высокой конкурентоспособности российского грузовика. Кроме отечественных покупателей, модель очень популярна среди автомобилистов Украины, Молдовы, Белоруссии и других стран постсоветского прстранства.

Положительная характеристика ГАЗ 3302 среди автомобилистов, основана на ее высокой надежности и практичности. Трудолюбивая и быстрая «Газель» уже два десятка лет успешно эксплуатируется в самых различных климатических условиях РФ и стран СНГ. Это самый яркий представитель пятого поколения горьковских малотоннажных грузовиков.

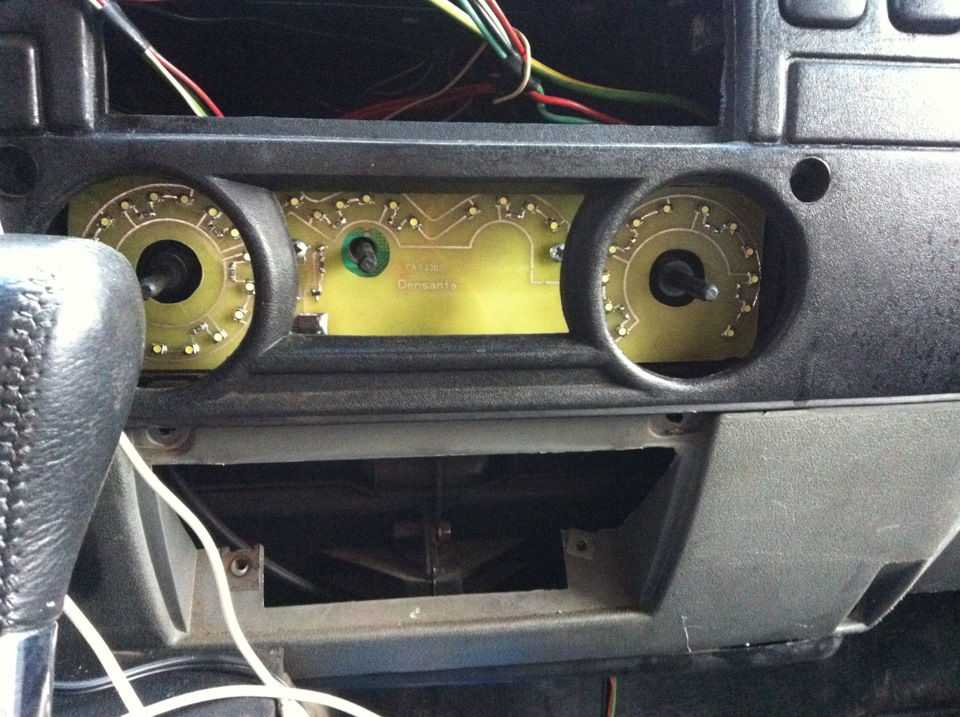

Блок управления отопителем газель бизнес

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления. Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.

Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод. От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Отопитель Газель бизнес устройство

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.

Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Отопитель Газель бизнес поиск неисправностей

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

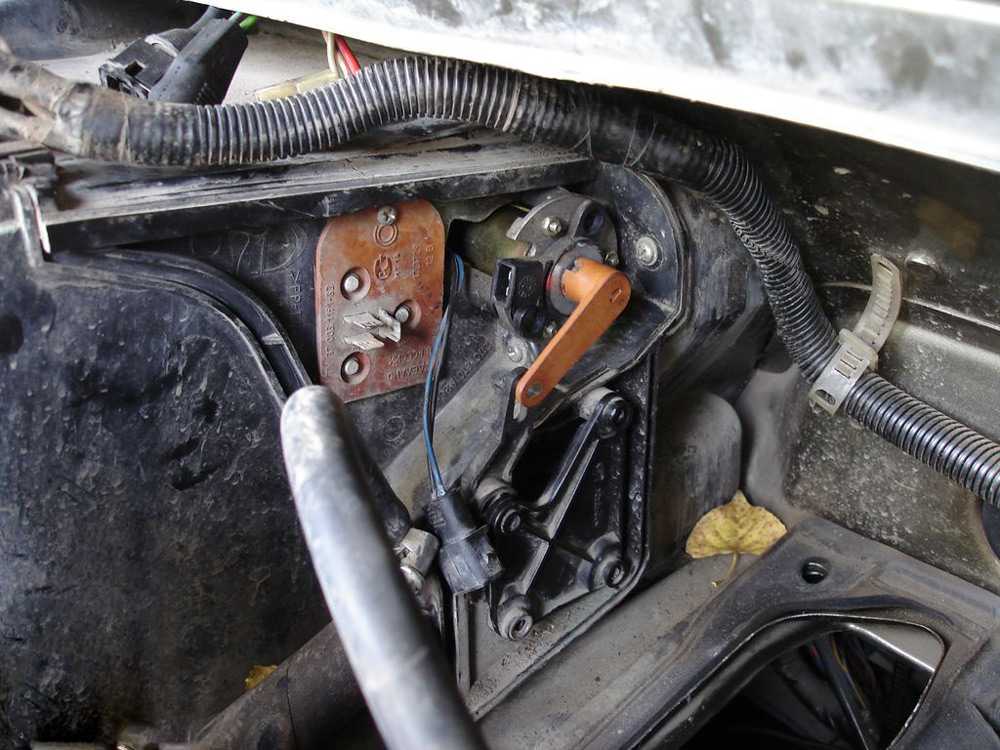

Проверка моторедукторов

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Замена Моторчика Печки Газель 3302

Замена печки газель фото

Вас интересует: Замена печки газель фото. Здесь подобраны фото на эту тему, однако релевантность не гарантируется. (могут быть показаны «похожие» результаты)

Тюнинг газель своими руками источник

Fedorich: ремонт печки на источник

газель

кельспечки как. как поменять моторчик печки источник

Переделка отопителя часть первая источник

Бишкек дом прадажа. B как поменять моторчик источник

1 метр шланга D16 по, один больше другого) все источник

Все фотографии альбома. Мотор печки

ВАЗ 2108 источник

Кликните на изображение для. тросик от печки

.JPG источник

Электродвигатель вентилятора отопителя

салона источник

Тросы печки

. модернизациягазели . тюнинггазели . тюнинггазелифото источник

Ремонт

После проведённой детальной диагностики, можно приступить к устранению неисправности. Если не работает заслонка печки Газель Бизнес, то для устранения проблемы можно воспользоваться услугами специалистов, либо же сделать своими руками. Для быстрого устранения, если неисправность застигла вас в дороге, можно снять электропривод и выставить положение вручную. А добравшись до сервиса или стоянки произвести полноценный ремонт. Для того чтобы добраться до приводов, нужно демонтировать большой нижний бардачок со стороны пассажира. Далее, открутить не работающий привод и достать его. Затем разобрать и произвести ремонт. Если нет возможности отремонтировать своими силами, то можно воспользоваться услугами специалистов, либо потребуется замена всего моторедуктора или отдельных его частей (моторчика или резистивного позиционера, который установлен на валу мотора). После замены неисправных частей проверяем корректность работы, подав питание на привод. И после положительного результата можно приступить к установке на место всех демонтированных частей.

Любое устранение неисправности может быть выполнено в кратчайшие сроки и с наименьшими затратами если знать, как устроены и где находятся узлы и агрегаты автомобиля. Для качественного ремонта важна детальная диагностика. Если соблюдать все вышеперечисленные рекомендации, то можно произвести починку без больших затрат своими силами. И ещё долгое время наслаждаться теплом и уютом автомобиля.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока

Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин

Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

Процедура замены

Для начала необходимо приобрести новый переключатель. Оптимально брать запчасти именно для Газели. Хотя некоторые автомобилисты успешно используют заимствованные у других автомобилей компоненты.

В случае с Газелью и её переключателем печки, вместо штатного регулятора часто встречаются устройства от Жигулей. Также используются вентиляторы печки от автомобилей классики и более новых Lada.

Помимо нового регулятора оборотов, обязательно соберите стандартный набор инструментов, среди которых должна присутствовать длинная головка. Иначе добраться до некоторых креплений будет проблематично.


Извлечение блока управления печкой

Саму же процедуру замены переключателя печки на Газели можно поэтапно описать следующим образом:

Освободите пространство верхнего бардачка, который располагается посередине торпеды под лобовым стеклом. Всё лишнее оттуда лучше сразу убрать.
Поднимите крышку бардачка. Там вы увидите 4 шурупа. Их следует открутить и положить куда-нибудь так, чтобы не потерять крепления. Они ещё пригодятся в процессе обратной сборки.
Проблема Газели Бизнес в том, что под верхним бардачком там идёт сплошной лист пластика торпеды. То есть обойти его можно только путём снятия всей торпеды или же вырезки куска пластика. На обычной Газели делать этого не нужно.
Под верхним вещевым ящиком располагается пластиковый корпус электровентилятора

Именно внутри него располагается термореле или переключатель оборотов печки.
С правой от водителя стороны располагается разъём для подключения регулятора оборотов.
Здесь обратите внимание на один важный момент. Прежде чем полностью снимать старый регулятор, проверьте работоспособность нового

Нельзя исключать, что переключатель исправен, а сама проблема кроется в проводке. Обрыв, перегрев, перетёртый провод попросту не подаёт питание на терморегулятор, из-за чего печка не включается на первых скоростях.
Отключите фишку подключения регулятора печки, и подключите её к уже новому устройству. После этого включайте отопитель. Если печка начала функционировать на 1 и 2 скорости вращения электровентилятора, проблема точно в неисправном термореле. Регулятор оборотов следует демонтировать и заменить.
Но замене мешает улитка или корпус электровентилятора. Чтобы располовинить корпус и извлечь мешающую часть, потребуется длинная головка на 8. Инструмент вставляется в отверстия корпуса, после чего откручиваются 2 крепления.
Вытаскивается корпус электровентилятора отопителя на автомобиле Газель довольно легко. Временно уберите его в сторону.
Справа располагается уже сам старый переключатель, который уже не способен выполнять свои задачи. Его требуется открутить. Расположение крепления здесь не самое удобное, но добраться отвёрткой можно. С другой стороны стоит придерживать корпус переключателя рукой.
Демонтировав неисправный регулятор оборотов, на его место установите новый компонент.
Узел собирается в обратной последовательности.

Вы наглядно можете видеть, что в случае с автомобилем Газель, в отличие от Газель Бизнес, регулятор оборотов печки меняется предельно просто.

Здесь не нужно ничего вырезать или проводить сложные демонтажные работы. Фактически снять нужно только верхний вещевой ящик, убрать часть корпуса электровентилятора печки, а также отсоединить сам регулятор.

На этом процедура по замене переключателя оборотов печки на автомобиле Газель считается завершённой. Аналогичные мероприятия проводятся при замене самого электромоторчика.

Замена сломанного регулятора оборотов печки на новый

Чтобы было легче ориентироваться в запчастях выкладываю номер блока регулировки оборотов Соболя: МК45732140-02

Обратите внимание на внешний вид регулятора нового образца:

  • отдельный провод на массу (черный);
  • два провода на мотор печки;
  • два провода на сам блок.

В моем случае плата была двойная — это ничего страшного, в таком исполнении обдув нагревательных элементов лучше. Бывает плоская, двойная плата в виде креста — оба варианта без проблем устанавливаются на печку Соболя

После того, как вы открутили два самореза, закрепляющих плату регулировки оборотов на корпусе печки остается переподключить разъемы. Провод на массу можно без проблем подключить штатно, а так же в штатном режиме подключить черный разъем для самой микросхемы. А вот провода на мотор печки подключить не получится! Для подключения группы из двух проводом обрезаем их и скручиваем (желательно установить новый разъем) провода заизолировав. Более подробно смотрите на видео:

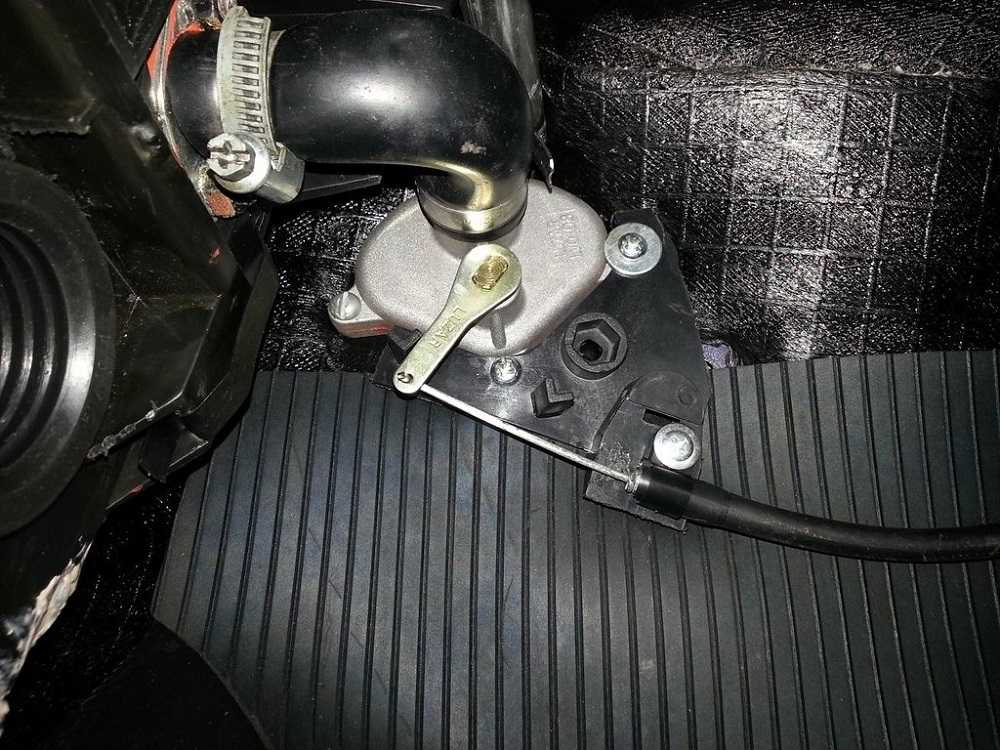

Самостоятельная диагностика и замена электрокрана

Если возникла поломка или неисправность, виновником которой оказался электрический кран системы отопления салона автомобиля Газель, потребуется заменить узел.

Многих интересует, где именно находится этот элемент. Самым простым решением будет заглянуть в руководство по эксплуатации к конкретно вашей версии и модификации Газели. Но в большинстве случаев электрический кран располагается в подкапотном пространстве слева от двигателя, если смотреть со стороны улицы, примерно напротив переднего пассажирского сиденья под лобовым стеклом. Найти узел не так сложно. А вот снять его, если электрокран успел сильно закиснуть за время службы, порой бывает проблематично. Кран печки Газели соединяется с двумя патрубками, потому обнаружить элемент поможет ещё один признак.

Прежде чем менять устройство, рекомендуется подтвердить свои догадки и точно поставить диагноз.

Проверка работоспособности или неисправности электрического печного крана осуществляется следующим образом:

  • сначала прогревается двигатель, после чего руками можно потрогать патрубки до крана и после него;
  • переключите регулятор температуры в крайнее горячее положение;
  • при этом патрубок должен иметь одинаковую температуру до и после прохождения через клапан;
  • проверьте, работает ли питание электромоторчика, когда происходит переключение температуры;
  • если питания нет, проверке подлежит предохранитель и по мере необходимости его меняют;
  • не забудьте проверить состояние сетчатого фильтра, установленного на входном патрубке, через который жидкость должна свободно проходить;
  • снимите кран и подайте на него питание, проверив, реагирует ли он как-то на изменения положений переключателя в салоне.

Если оказалось, что виноват именно электрический кран отопителя, его можно попытаться отремонтировать.

Но на практике частичный ремонт даёт лишь временный эффект. Заменив один компонент, другой через короткий промежуток времени может выйти из строя. Фактически это бесконечная череда демонтажных и ремонтных работ. Наиболее правильным и рациональным решением станет полная замена старого узла на новый качественный электрокран.

Что замены элемента отопительной системы и системы охлаждения двигателя необходимо:

  • отключить минусовую клемму от аккумуляторной батареи;
  • слить всю жидкость из системы охлаждения двигателя в пустую тару подходящего объёма;
  • отключить клеммы от самого электрического отопительного крана;
  • ослабить крепление хомутов на патрубках, с которыми соединён краник;
  • отсоединить хомуты и патрубки;
  • извлечь кран;
  • установить новый электрокран печки;
  • залить свежую жидкость охлаждения;
  • убедиться в отсутствии воздушных пробок;
  • прогреть мотор.

Что же касается самого электрокрана, который перестал нормально функционировать, то его неисправности чаще всего связаны с поломкой электромотора, сгоранием электрической платы, поломкой редуктора, нарушением целостности сальника и лопнувшим корпусом.

Использование электрического крана в составе отопительных системы салона и системы охлаждения двигателя на Газели даёт целый ряд объективных преимуществ.

Никаких существенных сложностей с заменой возникнуть у автовладельцев не должно. Единственный важный момент заключается в том, чтобы выбрать подходящее устройство, соответствующее конкретному двигателю Газели. Плюс учтите, что перед самой заменой узла необходимо точно поставить диагноз и убедиться в вине именно крана. Бывает так, что после замены электрокрана ситуация не меняется. А просто так потратить около 1-1,5 тысячи рублей может позволить себе не каждый владелец Газели.

Comments

Андрей Скорняков: Изобретатели БЛЯТЬ были обкуренные когда конструировали такое чюдо .

Игорь Кузьмин: Берешь электролобзик и в бардачке вырезаешь лючок.Потом всё заклеиваешь и всё.

Иван Иванович: За пол часа супер!

Марат Ибатуллин: С..ка злости не хватает.😡

вова витамин: загудел,завизжал прошлую зиму моторчик,снял воздуховод под капотом и там два окошка через который видно мотор печки,а инено втулки и ротор мотора,брызгаю на втулки силиконовой смазкой с трубочкой,визг и писк пропал.Так что таким способом можно дотянуть до тепла и уже по теплу спокойно заняться ремонтом

Рифат Татарин: Я вас врот ебал конструктора газелей сука ну надо же такое придумать блять вы поймите человек зимой на трассе один ведь нам чем проще тем лучше снял заменил и поехал а вы суки чем думаете у себя на заводе, Конструктор чтоб ты срал через рот а ел жопой. Спасибо тебе от ГАЗЕЛИСТА

Алексей Сироткин: Ребята что на видео, попробуйте использовать шуроповерт для разборки/сборки. Экономит время

tosk66: Конченые ПИДОРЫ конструкторы, на предыдущей газели моторчик чз верхний лючок меняется за 5-7 мин. Реально не знал что такое извращение довели до производства: поменять моторчик отопителя надо снять панель приборов. Сцука у меня старых газелей 7 шт, думал купить в свое время газель бизнес, видимо бог отвел, на транзитах мотор отпителя вобще меняется за 2-3 мин. Бля я просто в шоке. КАРЛ надо снять панель! Газовцы вы просто убили.

Leo193: Конструкторы ГАза конченные уроды! На кол их в благодарность от всей страны!Китайцы за такую разработку руки конструкторам отрубают и поделом им -чтоб больше ни гадили уроды.

Rafis Abdrakhimov: 14:49 че зыришь?

Александр Исмаилов: Что то тут не то? На конвейере панель ведь в зборе должна устанавливаться, а значит в сборе её можно и вытащить, а потом и заниматься ей вне кабины.

Ришат Загидуллин: Все кто хочет обмануть судьбу, можно поставить мотор печки в подкапотном пространстве от ВАЗ ( провода со штатной печки легко достать для подключения). Один раз так делал. Эту работу делаю один, времени уходит 3-4 часа.

Артур Исаев: И всё

Роман Питалин: Ведро болтов набралось?

Абдурахим Джураевич: НУ РЕБЯТА ВЫ МОЛОДЦЫ! НЕ ГАЗЕЛЬ БИЗНЕС А ГАЗЕЛЬ .

Алексей Саурин: Проще автономку поставить

данил капиносенко: Аааааааааа сукааааа . Внатуре горите в аду петухи конструктора недоделанные

евгений одисеев: охуеть все для людей

Aleksei Moskvin: Во кановалы

Тот Самый: Епать у меня тоже не работает печка. Интересно кто так его собрал? Чтобы ты здох падла.

почему не работает мотор обогрева салона Газель 3302

Нашел причину отказа моторчика обогрева салона.

Газель – ремонт печки своими руками

ВКонтакте: http://vk.com/remavto.club Наш канал: https://www.youtube.com/user/remavto Сайт: http://remavto.club/ Из этого видео вы узнаете как.

Замена мотрчика печки на старой газели.

Меняем мотор отопителя без снятья парприза.

Снимаем и разбираем эл мотор отопителя Соболь,Газель. (2004 г.в.)

Моторчик зашумел.Надо снять,смазать(заменить) на Соболе,Газели (2004 г.в.)

Не работает 1 и 2 скорость печки газель лечим.

Этот ролик обработан в Видеоредакторе YouTube (https://www.youtube.com/editor)

Замена моторчика печки ГАЗЕЛЬ

GAZTEC.ru – Ремонт, покраска, ГБО, запчасти ГАЗ, УАЗ. Сайт: http://gaztec.ru/ Наша группа VK: https://vk.com/gaztec_ru Facebook: https://facebook.com/ga.

Гудит моторчик печки Газель №1

Простой и быстрый способ замены моторчика печки на ГАЗели.

филиалы: Москва | Санкт-Петербург | Екатеринбург | Нижний Новгород | Самара | Уфа | Челябинск | Тюмень | Новосибирск | Владивосток | Хабаровск

Причины неисправностей

Если нареканий на работоспособность других компонентов системы отопления на ГАЗели у автовладельца нет, но при этом на ходу воздух в салон подаётся холодным зимой, либо летом дует горячим, несмотря на перевод заслонок в соответствующее положение, то тут наверняка всё дело в заслонках.

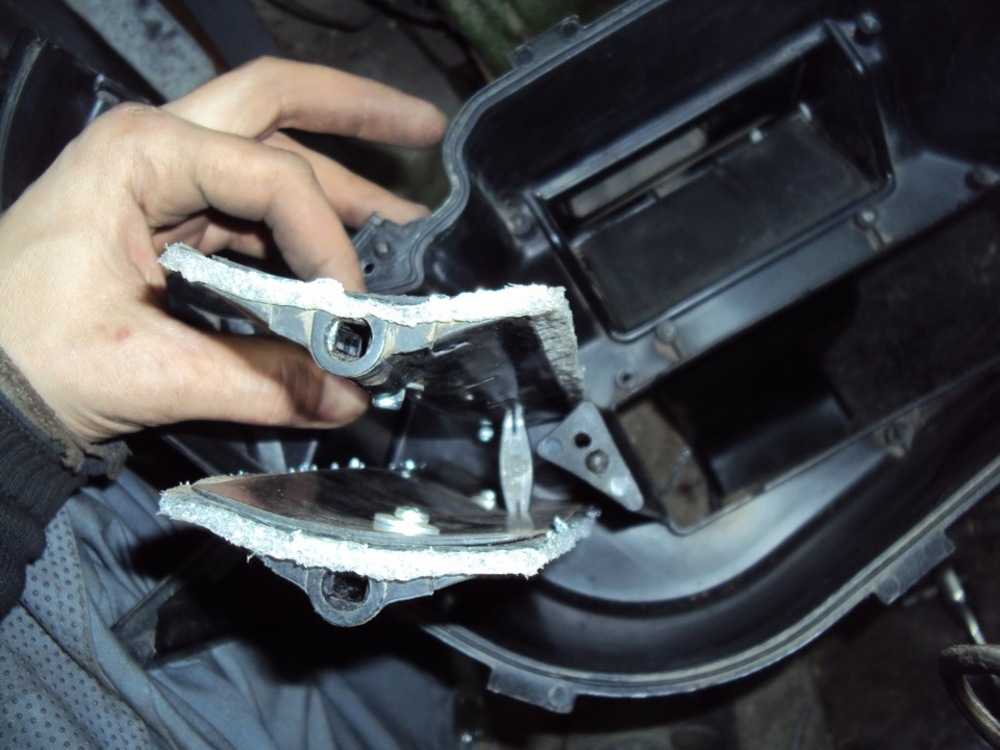

Ситуаций может быть несколько в случае поломки или неисправностей заслонок:

  • Воздух проходит через радиатор, в то время как требуется его движение в обход без предварительного нагрева, что актуально в тёплое время года.
  • Воздух из-за неисправных заслонок поступает в обход радиатора отопителя, хотя водитель переключил печку в режим обогрева.
  • Заслонки застряли в промежуточном положении. Это не позволяет получить необходимое количество тепла зимой. Печка работает, но в салоне всё равно холодно.

Пара заслонок, синхронная работа которых нарушена, не могут при неисправностях подавать забортный воздух через радиатор или напрямую в салон без предварительного подогрева по двум основным причинам:

  • Сломан привод. Он механический, и из строя выходит очень редко. Привод подсоединяется к регулятору на передней панели с правой стороны блока управления отопителем, и идёт к заслонкам. Вероятность его поломки крайне мала. Проверить работу довольно просто. Требуется добраться визуально до заслонок и покрутить регулятор, меняя положение элементов. Если они не движутся, есть вероятность, что привод оборвался. Подобная проблема больше актуальна для сильно изношенных ГАЗелей с большим пробегом. Для ремонта его потребуется отсоединить или отрегулировать, если привод растянулся или ослаб.
  • Сломалась перемычка. Между заслонками находится специальная перемычка. Фактически именно её приводит в движение специальный привод, и с помощью этой перемычки заслонки меняют своё положение. Облом перемычки происходит достаточно часто, из-за чего автовладельцам приходится обращаться в автосервис, либо ремонтировать узел своими силами.

Столкнувшись с подобной неисправностью, есть смысл попробовать провести ремонт самостоятельно. Здесь особые навыки или специальные инструменты не потребуется. Процедура осуществляется в гаражных условиях при минимальном базовом наборе инструментов и материалов.

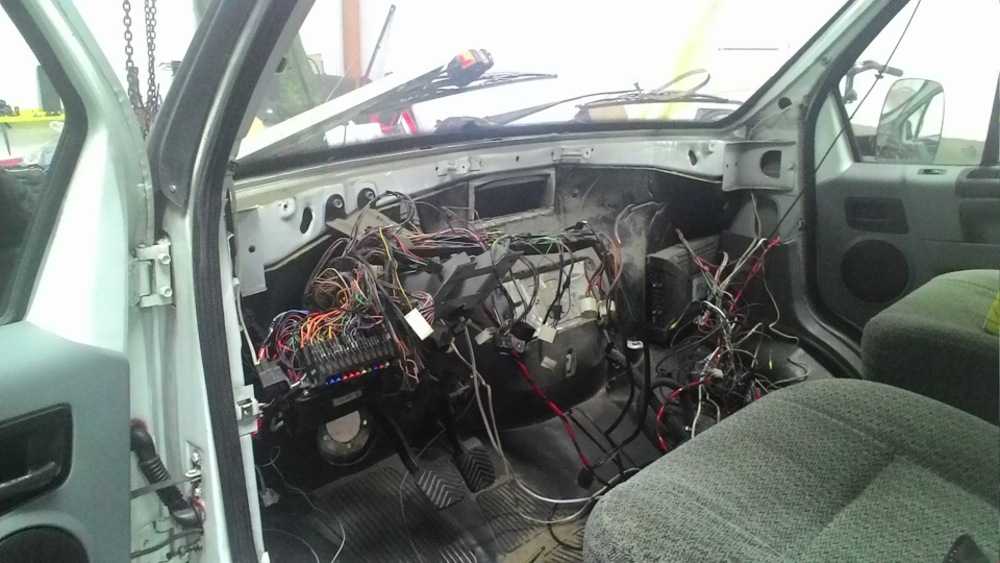

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

  1. Дизельного двигателя;
  2. АБС в приводе тормозов;
  3. Кондиционера;
  4. Круиз-контроля.

Дизельная Газель

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

  1. Блок управления работой топливного насоса;
  2. Блок управления системы дожигания выхлопных газов.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

  1. более мощная аккумуляторная батарея,
  2. новый стартер с улучшенными характеристиками;
  3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам .

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

  1. главный тормозной цилиндр;
  2. вакуумный усилитель тормозов;
  3. блок управления АБС;
  4. колесные датчики.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта важно знать устройство и рабочий принцип отопителя, чтобы при первых признаках поломки определять неполадку или сделать ремонт, не допуская выхода из строя всего агрегата в общем. Большинство поломок можно прогнозировать по неявным признакам и не допускать их прогрессирования

Чтобы это сделать нужно знать и понимать, за что отвечает любой из компонентов и каков смысл его работы.

Система охлаждения автомобиля

В Газель Бизнес печка считается важной частью системы охлаждения мотора. Во время работы мотора выделяется очень много тепла, которое нужно отводить

Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то мотор достаточно стремительно нагреется и поломается. Система охлаждения имеет 2 контура (небольшой и большой круг), их делит терморегулятор. Когда жидкость прохладная, она двигается по малому, а когда нагревается, то по большому кругу. Это дает возможность быстро набирать эксплутационную температуру и не сильно греться. В тёплое время года тепло отводится в атмосферу, а при наступлении прохладного времени часть тепла тратится на теплоснабжение салона.

Как только мы поняли, как не прекращает работу система охлаждения, можно перейти к теплоснабжению салона. Схема печки на автомобиле Газель похожа отопителям иных авто, которые имеют жидкостное охлаждение мотора

Жидкость может циркулировать по теплообменнику отопителя неважно от того, открыт терморегулятор либо нет. Для лучшего теплоснабжения жидкость для печки поступает из самой горячей части мотора (из головки блока цилиндров)

Благодаря этому на двигателе, ещё не успевшем набрать эксплутационную температуру, из дефлекторов все равно идёт приятный воздух. Отопитель имеет в собственной конструкции кран, который либо пропускает жидкость в отопительный прибор, либо сбрасывает её обратно. И от того, как сильно он открыт, зависит температура окружающей среды, выходящего из дефлекторов. Регулировка положения крана выполняется с панели управления отопителем. Кран оснащен электрическим приводом, который меняет положение заслонки. Также с панели управления возможно менять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от частоты вращения которой меняется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из мотора по магистрали проникает в отопительный прибор печки, от этого он нагревается. В данное время через него проходит воздух, нагнетаемый вентилятором. Дальше он проходит по воздушным каналам ,заслонки которых открыты. Потом горячий воздух проникает в автомобильный салон и греет его. Для работ по ремонту или диагностики поломки данного оборудования есть электросхема, на которой обозначены все узлы электроустройств. И при поломках или при некорректной работе устройств нужно детально её прочитать, чтобы понимать, откуда запитано и чем изменяется вышедшее из строя устройство.

Когда знаешь рабочий принцип и устройство, намного легче ориентироваться при поломках. Ведь для успешного выполнения ремонта необходимо понимать причину поломки, иначе ремонт не будет сделан удачно. Для правильной диагностики также необходимо понимать метод действия всего механизма в общем. Сейчас водителю необязательно уметь ремонтировать автомобиль, есть станции техобслуживания, которые занимаются починками разной сложности. Но ведь бывает, что неполадка застала вас в дороге, и нет возможности воспользоваться услугами профессионалов. Вот тогда-то и пригодится знание автомобильного устройства и его механизмов. Когда знаешь, как устроена печка Газель, то при появлении поломки на другом авто будет легче ориентироваться при проведении ремонта или диагностике, так как во всех автомобилях они практически равные, кроме маленьких невидимых моментов. И вы без труда можете определять поломку.
