Как снять заднюю стойку хендай акцент

Процесс замены

Чтобы провести правильную замену стоек стабилизатора на Акценте нам потребуется инструментарий, новые детали, а также немного времени. Для обеспечения совершения операций потребуется инструменты, а именно: домкрат, молоток, набор ключей, смазка вд-40, над ставки.

После того, как собран весь инструментарий можно приступить непосредственно к замене, также не забываем, что необходимо купить новые детали:

  1. Для начала необходимо зафиксировать автомобиль чтобы он не покатился. Для этого используется треугольники специальные упоры, но и не забываем про ручник.

Далее, для обеспечения проведения операции необходимо вывесить переднюю ось в сборе.

Крепежные элементы необходимо смазать смазкой вд-40, поскольку зачастую они закисшие и не поддаются откручиванию.

Когда крепление немного от кисли, берём ключ и головку и пытаемся открутить крепление стойки стабилизатора. Если не получилось сразу это сделать, необходимо повторить процедуру смазки, и после этого попробовать снова.

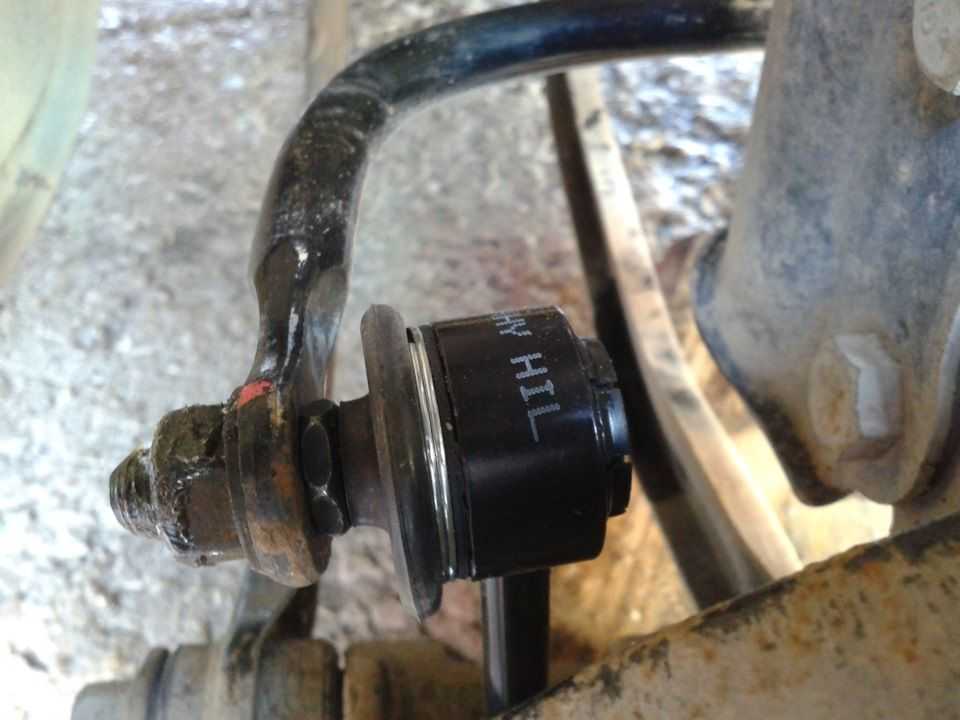

Чтобы обеспечить полную замену детали, необходимо при помощи молотка и надставки выбить крепёжные элементы с рычага.


После этого можно попробовать заменить всю стойку стабилизатора. Если этого не получилось, то следует смазать вновь детали вд-40, и попробовать их открутить.

Устанавливаем новую стойку стабилизатора на место и закручиваем элементы. Необходимо смазать все резьбовые соединения чтобы предотвратить последующую коррозию, и в дальнейшем было легко заменить эту деталь.

Последовательность действий при замене передних амортизаторов своими руками

Операцию по замене передних стоек лучше осуществлять в определённой последовательности. Таким образом удастся избежать ошибок, особенно если работа выполняется впервые.

Внимание! Перед тем как приступить к снятию амортизаторной стойки все резьбовые соединения, которые необходимо открутить, следует смазать проникающей смазкой за 15 – 20 минут до начала работ. Процесс снятия старых элементов и установки новых изделий выглядит следующим образом:

Процесс снятия старых элементов и установки новых изделий выглядит следующим образом:

  • Открутить гайки колеса.
  • Приподнять автомобиль на домкрате.
  • Снять колесо.
  • Открутить гайку стабилизатора.
  • Открыть крышку капота и открутить 3 гайки, удерживающие амортизаторную стойку.
  • Открутить гайки нижнего крепления.
  • Снять стойку.

Затем пружину стойки необходимо сжать специальным резьбовым механизмом. Это следует сделать, чтобы при откручивании опорного подшипника этот элемент не вылетел из стойки.

Внимание! Пружина находится в сжатом состоянии, поэтому перед разборкой стойки её необходимо надёжно зафиксировать. Когда пружина будет зажата, следует открутить гайку штока и извлечь амортизатор

Сборка стойки осуществляется в обратном порядке. Перед выполнением этой процедуры следует не забыть заложить новой пластичной смазки в опорный подшипник. Установку собранной передней стойки также следует осуществлять в обратном порядке. По окончании работы следует повторить операцию с другой стороны автомобиля

Когда пружина будет зажата, следует открутить гайку штока и извлечь амортизатор. Сборка стойки осуществляется в обратном порядке. Перед выполнением этой процедуры следует не забыть заложить новой пластичной смазки в опорный подшипник. Установку собранной передней стойки также следует осуществлять в обратном порядке. По окончании работы следует повторить операцию с другой стороны автомобиля.

Самый умный 24 Апр 2014

Амортизаторы Hyundai Accent MC меняются без проблем, но при должной теоретической подготовке и наличии инструмента.

Я, например, люблю что-то поменять в своем Аценте самостоятельно. В связи с этим на оффициальный сервис не ездил уже давно. С задними амортизаторами поступил так же — неспеша заменил вытекшие родные аммортизаторы.

Решил описать процесс замены задних амортизаторов на Hyundai Accent MC. Сразу оговорюсь, с заменой амортизаторов имею дело впервые. Теорию по замене выискивал по закоулкам интренета, собирал по крупицам.

Стоковые амортизаторы прожили 2 года и прошли за это рвемя больше 80 тыс. км.

Новые амортизаторы купил

Ссылка скрыта. Для ее просмотра авторизуйтесь или зарегистрируйтесь на форуме Хюндай клуб Украина!

Я бы конечно предпочем регулируемые из серии Special, но они дороже, а бюджет у меня был ограничен.

Работы проводились в обычном гаражном боксе, в котором есть смотровая яма. Кроме самих амортизаторов были куплены резиногофровые пыльники от ВАЗ2108. Т.к. амортизатор Кони толще оригинального хюндаевского амортизатора, то родной пыльник на новые «аммо» не оденется, «восьмерочный» становится идеально.

Замена:

Для начала нужно поднять заднюю часть автомобиля. Лучше поставить ее на неподвижную опору (в моем случае это были две самопальных резьбовых опоры), а не на штатный домкрат. А на две точки для того, было удобнее менять.

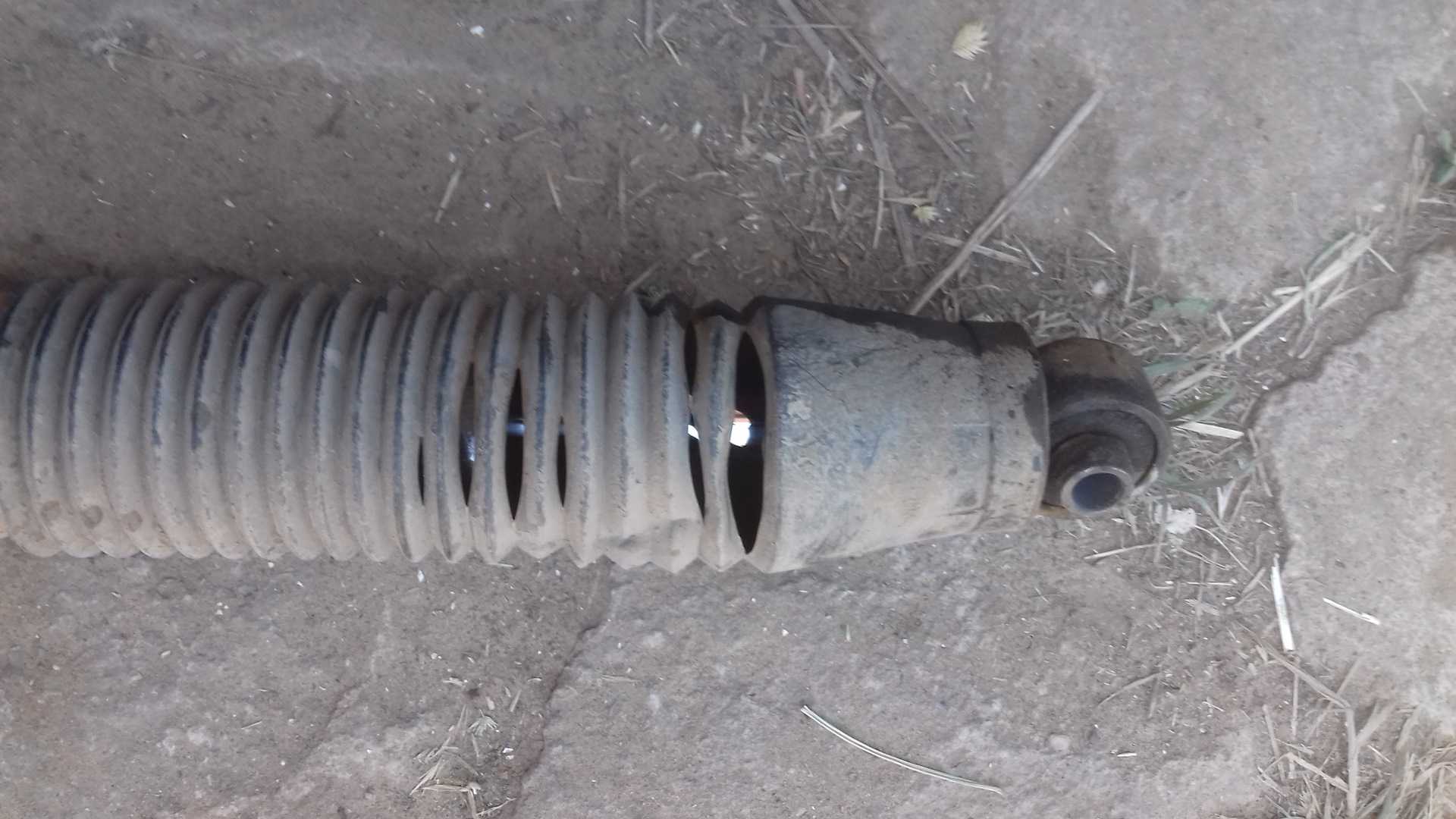

Подняли:Как видно по фото, мой левый амортизатор вытек полностью. Левый был хоть и потекший, но еще работал.

Снимаем амортизаторы. Для этого нужно открутить два болта в верхней части и один длинный болт снизу

Внимание: в нижней точке крепления выкручивается только болт. Гайку не пытайтесь крутить — она приварена

Далее нужно разгрузить амортизатор. Для этого подставляйте что-то под заднюю балку. Я подставил деревяшки под пятки пружин. Это нужно для исключения провисания торсионной балки.

Подготовка новых амортизаторов к установке.

Перед установкой амортизаторы нужно прокачать. На сайте производителя есть

Ссылка скрыта. Для ее просмотра авторизуйтесь или зарегистрируйтесь на форуме Хюндай клуб Украина!

двухтрубных «аммо». Согласно ей, прокачку нужно производить и в «перевернутом» состоянии. Но! Продавцы и мастера СТО, как правило, пренебрегают этой рекомендацией, считая ее «излишней», и проводят прокачку лишь в рабочем положении, т.е. не переворачивая. Но я решил следовать инструкциям с официального сайта производителя. Поэтому прокачал новые амики два раза: первый раз по рекомендациям производителя — перевернув, а второй раз обычным способом — штоком вверх. Главное — что бы последний раз амортизатор прокачивался в рабочем положениии. И после этого их нужно деражть в вертикальном положении. Не ложить на бок, не переворачивать штоком вниз.

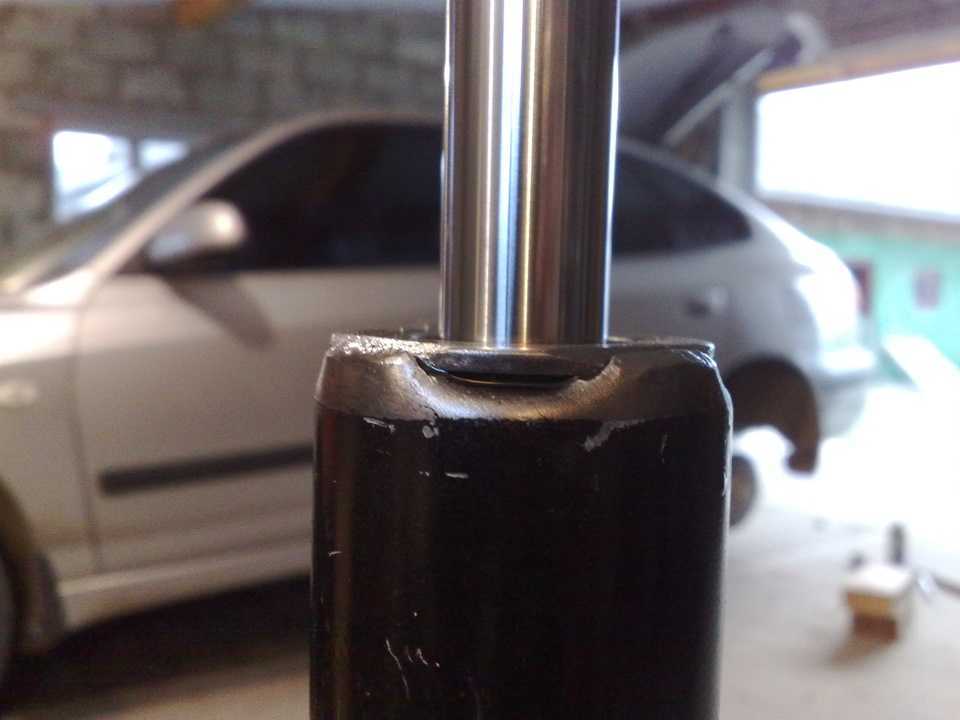

Как оказалось, диаметр штока у Koni немного болше, чем у стоковых амортизаторв Hyundai Accent MC — 12.5 мм и 16 мм. соответственно. В связи с этим могут быть проблемы с одеванием на шток отбойников. Но стоит приложить усилия и отбойник, сделанный из довольно пластичной резины, надевается.

Пыльник от «восьмерки» отлично надевается на шток и идеально ложится под чашку.

Дальше — снятие чашек со старых аммортизаторов и установка на новые.

Для снятия опоры с хюндаевского амортизатора и срыва верхней гайки вам понадобится или специальный ключ (на фото выше), или тиски, в которые можно зажать плоский конец штока.

Внимание. Для проделывания той же операции с Koni обязательно нужен шестигранник на 5

Категорически не рекомендуется при закручивании верхней гайки штока применять пневмо-гайковерт — это приведет к прокручиванию штока вместе с сальниками и выходу последних из строя!

Далее: нижнее крепление амортизатора Кони меньше по ширине на 12 мм. чем родное ухо. Для нормальной установки и центрирования нужно выточить две болтовые втулки шириной по 6 мм. с отверстием под болт на 12 мм. Я пошел по другому пути. Я выбрал эти зазоры шайбами.

Внимание. Затяжку нижнего крепления обязательно производить под нагрузкой

Т.е. сначала ставим амортизаторы наместо, прикручиваем (не зажимая), ставим колеса, снимаем машину с домкратов и только потом дотягиваем болт нижнего крепления. Так вы значительно продлите срок службы сайлетнблоков крепления.

Основные причины выхода из строя амортизаторов и признаки их износа

Бережная эксплуатация – залог длительной работы автомобиля без поломок. К сожалению, подвески может быть подвержена экстремальной нагрузке не только преднамеренно. Например, в ночное время можно не заметить глубокой выбоины на дороге или открытого канализационного колодца, что может стать причиной выхода элементов подвески из строя.

В процессе эксплуатации автомобиля рекомендуется время от времени осуществлять осмотр амортизаторов автомобиля. Если своевременно не заметить разрыв пыльника, то амортизатор износится значительно быстрее. Грязь и песок, попадая на постоянно перемещающийся в вертикальном направлении шток, будут служить абразивом и очень скоро герметичность ёмкости будет нарушена и произойдёт утечка масла или газа. Недостаточное количество сжимаемого в амортизаторе вещества будет являться причиной неудовлетворительных показателей рабочих характеристик изделия, а со временем шток может полностью заклинить.

Все элементы автомобиля, подверженные трению, выходят из строя даже в том случае, если машина эксплуатировалась при минимальных нагрузках. Даже качественные стойки, как правило, редко выдерживают пробег более 100 тыс. километров, даже при эксплуатации по дорогам с качественным покрытием.

Для того чтобы определить необходимость ремонта элементов подвески не обязательно обращаться в специализированные мастерские. Каждый владелец автомобиля Хендай Акцент может в условиях гаража проверить работоспособность этих деталей. Кроме того, не потребуется выполнять демонтажные работы. Учитывая тот факт, что амортизаторы являются независимыми устройствами  для гашения вертикальных колебаний, достаточно раскачать автомобиль, чтобы убедиться в том, что затухание движений осуществляется. Для этой цели необходимо:

  • Поставить автомобиль на ровной площадке.
  • Активировать ручной тормоз.
  • Выйти из машины и закрыть дверь.
  • Рукой раскачать автомобиль со стороны одного крыла.
  • Прекратить механическое воздействие.

Если амортизатор исправен, то в течение 1,5 – 2 колебаний движение в вертикальной плоскости прекратиться. Таким образом следует провести диагностику со стороны каждого колеса автомобиля.

Выбор амортизаторов

К выбору задних стоек стоит подойти тщательно, поскольку именно на них идет нагрузка при перевозку грузов, а также поглощение плохого дорожного покрытия, которое достаточно часто встречается на просторах страны.

Оригинал

Артикулы амортизатора и его элементов:

  1. Амортизатор — 55310-1C200. Стоимость 5000 рублей.
  2. Втулка — 55315-07000
  3. Подушка верхняя — 55323-07000
  4. Подушка нижняя — 55324-07000
  5. Буфер — 55326-1С000
  6. Пыльник штока — 55370-1С000

Аналоги

Кроме оригинальных деталей, также существует ряд аналогов, которые сертифицированы и рекомендованы для применения для семейства автомобилей Акцент

Наименование производителя Каталожный номер Цена в рублях
Meyle 37-26 725 0000 2500
Japko MJHY021 2500
Toko T3203005 AUTOX 2500
Monroe G21659 2500
KYB (Kayaba) 343398 2500
Fenox A22382 2500
SACHS 313 454 3000
Doda 1060170027 3000
Monroe 21659 3000
LYNXauto G12413LR 3000
Al-ko 103463 3000
TRW JGT554T 3500
Mapco 40536/2 3500
Bilstein 19-151793 4000

Замена опорного подшипника Хендай Акцент и выбор верхней опоры

Передняя подвеска Хендай Акцента — независимого типа, с телескопическими стойками, которые крепятся к кузову через верхние опоры, в них же расположен опорный подшипник Хендай Акцент, он является точкой опоры амортизатора, как сайлентблок или демпфер. Элемент компенсирует трение при вращении стойки, когда автомобиль выполняет поворот, а так же воспринимает нагрузки в осевом направлении, смягчает их.

Передние стойки Hyundai Accent II (до и после 2008 года), подвержены поломкам в первую очередь связанных с качеством деталей, сборкой узлов, состоянием дорог, правильного обслуживания, эксплуатации.

Признаки неисправности верхней опоры:

  • Скрип и стук в районе стойки, в процессе работы амортизаторов;
  • Хруст при повороте;
  • Чувствительность руля к неровностям на дороге;
  • Шток амортизатора выступает через «опорник».

Частая поломка стойки — разрушение, неисправность, в итоге — замена опорного подшипника Хендай Акцент, или верхней опоры в сборе. Об этой проблеме рассказано в данной статье. Так же вы ознакомитесь с информацией о том, как выбрать опорный подшипник для Хендай Акцент (цены, артикул, производители).

Когда надо менять опорные подшипники Хендай Акцент. Диагностика и проверка своими руками

Передняя стойка амортизатора Хендай Акцент включает и другие детали, кроме опоры, поэтому чтобы убедиться в поломке именно опорного подшипника, сделайте проверку по инструкции:

  1. Снимите переднее колесо с проблемной стороны;
  2. Проверьте состояние пружины на наличие трещин;
  3. Оцените повреждения или течь масла переднего амортизатора Hyundai Accent;
  4. Далее откройте капот, осмотрите опорную чашку, сняв защитную крышку (шток не должен выпирать и поднимать «опорник» вверх, см.фото);
  5. Попросите напарника покрутить руль, определите источник звука;
  6. Теперь поставьте колесо обратно, упритесь рукой на опорную чашку, раскачайте автомобиль снизу вверх, стуки, а так же колебания в опорном подшипнике не допускаются.
  7. Принцип проведения диагностики показан на видео.

Как определить неисправность опорных подшипников

Работы по ремонту задней подвески

Работы по замене втулок проводим на снятом рычаге. При обратной установке необходимо помнить, что на Хендай Акцент установлены углы для задних колес, поэтому, чтобы не прибегать к точной регулировке, стоит наметить положение регулировочного болта перед снятием. Также необходимо учитывать при замене самих рычагов, что правый и левый — не являются взаимозаменяемыми.

При снятии поперечных рычагов первым демонтируем регулировочный болт, открутив регулировочную шайбу с эксцентриком. Второй конец рычага также демонтируется путем откручивания болта ключом на 19, при использовании ключа на 17.

Поперечные рычаги тоже взаимозаменяемыми не являются, поэтому необходимо учитывать эту особенность при обратной установке. При замене стабилизатора поперечной устойчивости машину нужно установить на подъемнике или завезти на эстакаду. Работы проводят в такой последовательности:

  • освобождают нижнюю подушку стойки;
  • откручивают головкой на 17 гайку крепления стабилизатора к стойке и крепления шарнира стойки к штанге самого стабилизатора;
  • демонтируют стойку стабилизатора.

Основным критерием исправной работы стабилизатора поперечной устойчивости является момент силы, который возникает при попытке поворачивания пальца шарового шарнира. Если это значение выходит за предел 1,7-3,2 Нм, то тяга стабилизатора подлежит обязательной замене. Шаровый шарнир не должен иметь люфта.

Следует обратить внимание и на состояние защитных чехлов самого шарнира. В случае установки старого стабилизатора, возможно, их потребуется заменить или добавить некоторое количество смазки. Не следует забывать, что окончательное закручивание всех разъемных соединений лучше проводить после постановки автомобиля на колеса, т

е. под нагрузкой.

Внимательно оценивают все резиновые прокладки, втулки и чехлы и при необходимости обязательно их заменяют. В случае качественного ремонта задняя подвеска Хендай Акцент может прослужить минимум 20 тыс. км для сайлентблоков рычагов, а амортизационные стойки без труда выдерживают не менее 50 тыс. километров.

Перед проведением работ по ремонту задней подвески следует учесть, что, помимо уже перечисленного, могут потребоваться и другие инструменты, детали и средства. Так, при запрессовке резиновых втулок потребуется не только молоток, но понадобится еще и мыльный раствор. А разъединение и соединение резьбовых соединений потребует щетки с металлическим ворсом, а также использование жидкости WD-40.

Инструменты, детали и расходники для замены амортизаторов Hyundai Accent.

Чтобы поменять амортизаторные стойки на автомобиле Хендай Акцент максимально быстро, рекомендуется заранее подготовить все необходимые инструменты и материалы.

Для выполнения этой работы могут понадобиться:

  • Комплект новых стоек.
  • Домкрат.
  • Набор ключей.
  • Проникающая смазка.
  • Противооткатные упоры.

Как правило, вместе с новыми амортизаторами поставляются все необходимые шайбы, втулки и болты. Если это не так, то, возможно, потребуется самостоятельно купить дополнительные элементы. Также следует заранее принять решение о возможности использования пыльников. Такая деталь также не всегда входит в комплект амортизаторной стойки.

Внимание! Если автомобиль длительное время эксплуатируется, то при замене амортизаторных стоек рекомендуется обязательно установить новые пыльники

Советы по уходу за подвеской Хендай Акцент

  • Соблюдаем требования руководства по эксплуатации, интервал проведения профилактики в 30000 км;
  • Средний ресурс эксплуатации элементов подвески 80 тыс. км. Обязательная профилактика проводится каждое плановое ТО;
  • Приобретайте детали исключительно в официальных точках;
  • Заказывайте услуги по ремонту в авторизированных СТО, где предоставляют гарантию качества на выполненные работы;
  • Проверяйте соответствие каталожных артикулов перед покупкой комплектующих;
  • При заказе платных услуг в СТО проверьте внесение работниками сервиса данных в сервисную книгу.

В случае возникновения трудностей с установкой деталей дополнительно просмотрите видео в сети интернет, повторно прочтите инструкцию.

Источник

Какие существуют типы амортизаторов

От правильности выбора типа подвески зависит срок последующей эксплуатации технического средства, уровень комфорта при езде.

Неправильный выбор типа стоек служит основанием для скорого износа:

  • смежных деталей,
  • механизмов подвески,
  • ходовой части,
  • трансмиссии.

Предотвратить негативные последствия можно систематическим техническим осмотром, умеренным стилем вождения, покупкой качественных деталей.

Внутри поршневого цилиндра закачано трансмиссионное масло. Ход штока односторонний. После фазы сжатия, металлическая пружина стойки амортизатора выталкивает шток.

Демпфер масляного типа лучше использовать на пересеченной местности. На магистралях и городских трассах амортизаторы такого типа не столь эффективны.

Недостатки: в процессе торможения проседает передняя часть машины. Это небезопасно, особенно при движении на бездорожье. При резком старте автомобиля задняя часть также проседает. При вхождении в повороты на скорости свыше 100 км /час бок автомобиля наклоняет.

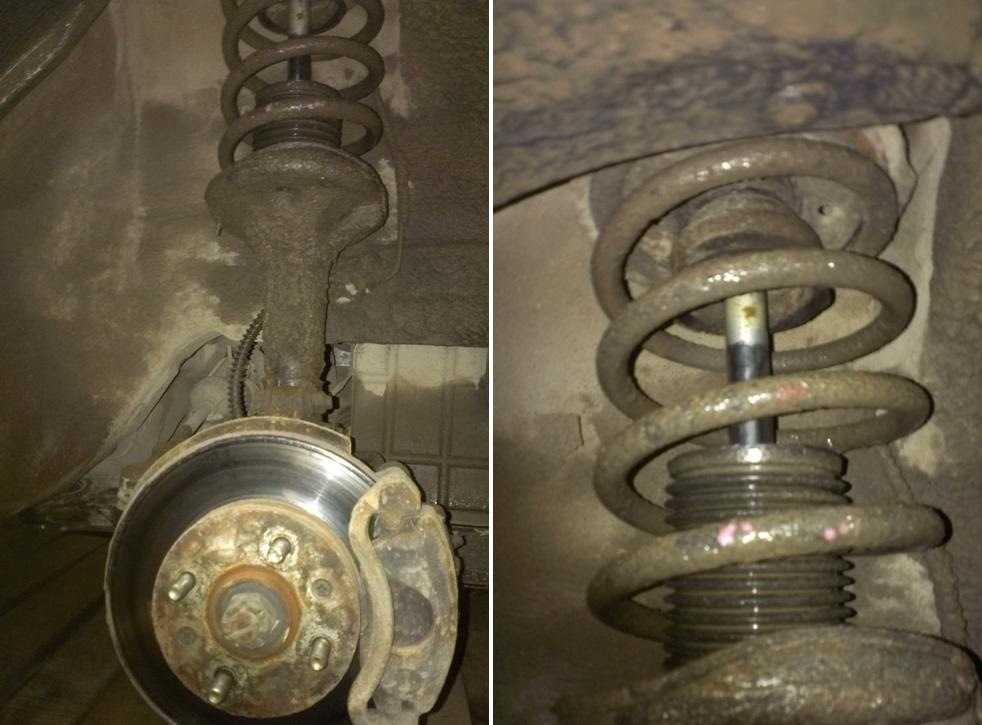

Замена переднего амортизатора Хендай Акцент

  • Домкратим переднюю часть, выжимаем стояночный тормоз, снимаем колесо;
  • Отвинчиваем болт на «10», снимаем датчик АБС;
  • Съемником сжимаем два – три витка пружины для удобства проведения работ;
  • Выкручиваем два болта в нижней части — место крепления стойки к ступице. Ключ на «17», но для удобства используем головку;
  • Верхнее крепление держится на трех гайках на «14». Расположение — моторный отсек;
  • Ключ на «17» выкручиваем стойку переднего стабилизатора;
  • Отсоединяем фиксатор тормозного контура. Ключ на «10»;
  • Извлекаем демпфер в сборе, готовим для разборки;
  • Проводим дефектовку стойки. При отсутствии повреждений, собираем конструкцию;
  • Надеваем резиновый отбойник, вставляем пружину, предварительно сжав ее съемником на несколько витков;
  • Устанавливаем на штатное место, привинчиваем верхнее, нижнее крепление.

На противоположной стороне заменяем второй демпфер. Перед установкой новых амортизаторов их предварительно прокачиваем руками: несколько раз поднимаем – опускает шток до упора.

Замена задней подвески на Хендай Акцент

Задний контур подвески состоит из:

  • Амортизаторов;
  • Пружин;
  • Поперечной балки с запрессованными сайлентблоками;
  • Двумя стойками стабилизатора.

Процесс замены элементов системы стабилизации подобен передним. После поддомкрачивания задней части автомобиля, снимаем колесо, отвинчиваем верхнее крепление стойки стабилизатора, ключ на «15».

  • Устанавливаем новые штанги, привинчиваем конструкцию.
  • Источником стука также служит просевшая пружина. Для устранения дефекта демонтируем задний амортизатор в сборе. Извлекаем пружину, опорный подшипник, опорную чашу.
  • Устанавливаем новую пружину, проводим дефектовку амортизатора, проверяем герметичность цилиндра. Собираем конструкцию вновь, проверяем исправность работы задней амортизационной стойки. Заменяем резиновые втулки проушины амортизатора.
  • Ремонт элементов подвески Accent своими руками окончен.

Замена задних амортизаторов Hyundai Accent

Замена задних амортизаторов Хендай Акцент не вызывает существенных сложностей в работе. Из специальных инструментов вам понадобится лишь стяжка для пружин. В остальном, для замены амортизаторов Hyundai Accent подойдет стандартный набор ключей. Задние амортизаторы на Акценте идут в сборе со стойкой, единственно отличие от конструкции передних стоек, это отсутствие опорного подшипника в верхней чашки. Далее подробная инструкция по замене задних амортизаторов для Accent.

Для работы необходимо будет снять колесо, приподнять машину, снять заднее сидение. Первым делом попробуйте сорвать гайку штока ничего не разбирая. Для этого удерживая шток рожковым ключом на 6 проверните гайку накидным ключом на 19. Если гайку сорвать удалось можно смело откручивать три гайки верхней опоры амортизатора. Смотрим фото.

Прежде чем дальше снимать амортизатор необходимо снять с корпуса стойки тормозной шланг. Для этого плоскогубцами вынимаем стопор фиксирующий шланг на стойке.

Теперь выкручиваем два болта крепящих стойку к кулаку и аккуратно вынимаем стойку.

Прежде чем откручивать гайку штока амортизатора Хендай Акцент обязательно сожмите пружину стяжками. После того как пружина надежно зафиксирована, окончательно откручивайте гайку штока и разбирайте стойку на составляющие элементы.

Прежде чем собирать и ставить всю конструкцию с новым амортизатором обязательно прокачайте новую стойку. После процедуры прокачки переворачивать амортизатор на бок, или к верх тормашками нельзя. До момента установки на машину он должен быть только в вертикальном положении.

Как прокачать амортизатор Хендай Акцент перед установкой? Насчет этого имеется подробная инструкция — 1. Переверните амортизатор штоком вниз и плавно, без рывков, сожмите его.

2. Зафиксируйте шток амортизатора в этом положении на 2-3 сек.

3. Удерживая шток, переверните амортизатор штоком вверх, зафиксируйте амортизатор в этом положении на 3-6 сек.

4. Выдержав амортизатор в вертикальном положении указанное время, плавно выдвиньте шток до конца хода.

5. Переверните амортизатор штоком вниз, сделайте паузу 2-3 сек. и повторите операции 1, 2, 3, 4 несколько раз.

6. Закончив прокачивать амортизатор, выполняя последовательность, остановитесь на пункте 4.

7. Удерживая амортизатор вертикально, штоком вверх, выполните контрольную операцию (резкими, но короткими движениями штока убедитесь в плавном, без провалов, перемещении поршня). В качественно прокачанных амортизаторах поршень перемещается плавно без провалов. Теперь аккуратно соберите заднюю стойку Hyundai Accent не переворачивая амортизатор, до его установки на машину.

Возможные неисправности задней подвески

Почувствовать, что подвеска вашего автомобиля работает уже не с полной отдачей, можно и на движущемся автомобиле. Это становится заметно по продольной раскачке на дорожных волнах загородного шоссе, если появился стук в задней подвеске или другие посторонние звуки.

Но затягивать с полной диагностикой подвески не стоит, в противном случае это может привести к дополнительным затратам на ее ремонт и обслуживание. Среди основных неисправностей, которые потребуют вмешательства, можно назвать такие.

  1. Износ сайлентблоков крепления рычагов. Проявление такой неисправности обычно выражается в том, что стучит задняя подвеска и происходит отклонение от прямолинейной траектории в движении.
  2. Выход из строя амортизационной стойки, что можно понять по масляным подтекам из нее и при раскачке кузова автомобиля.
  3. Потеря пружиной задней стойки своей жесткости. Такая неисправность проявляется проседанием автомобиля. При серьезных ударах на неровностях возможно разрушение пружины.
  4. Износ или повреждение стабилизатора поперечной устойчивости.
