Как подключить 2 усилителя к магнитоле с 1 или 2 rca-выходами в авто и схема подсоединения

Список необходимых комплектующих

Для начала определимся с общим перечнем деталей, а именно – их названием и выполняемой функцией, а затем дадим рекомендацию по выбору.

  1. Силовой провод. Подаёт питание от аккумулятора к усилителю. На седан среднего размера понадобится 5 м «плюса» и 1 м «минуса». Более точные размеры вы сможете получить, самостоятельно измерив свой автомобиль.
  2. Колба с предохранителем. Важный компонент. Служит защитой в случае замыкания силового провода.
  3. Клеммы. Позволят упростить присоединение силовых проводов к аккумулятору и кузову автомобиля. Понадобятся 2 шт. кольцевого типа. Если подключение у усилителя на лопатках, потребуются ещё 2 шт. вилочного типа.
  4. Тюльпаны и управляющий провод. Передаёт звуковой сигнал от магнитолы к усилителю. Может идти в комплекте с межблочными проводами или приобретается отдельно.
  5. Акустический провод. Передаёт улучшенный сигнал от усилителя на сабвуфер. Потребуется 1-2 м. Если у вас активный сабвуфер, этот провод не понадобится.
  6. Дополнительно может понадобиться дистрибьютор, в случае если установлены два усилителя.

Два решения для сабвуфера

Вот три способа добавить два сабвуфера в систему домашнего кинотеатра:

  • Если ваш ресивер домашнего кинотеатра имеет только один выход для предусилителя сабвуфера (иногда обозначается Pre-Out, Sub Out, LFE или Subwoofer Out), просто используйте RCA Y-Adapter и используйте его для отправки двух параллельных низкочастотных аудиосигналов на два отдельных сабвуферы.
  • Если ваш ресивер домашнего кинотеатра имеет два выхода сабвуфера, подключите один из выходов к одному сабвуферу и второй к другому сабвуферу.
  • Если у одного из ваших сабвуферов есть опция RCA Line-in и Line out, вы можете выбрать подключение к вашему сабвуферу вашего сабвуфера, а затем подключить линейку сабвуфера к линейному входу второй сабвуфер.

Подключение активного сабвуфера

Как мы уже говорили, активный саб объединяет в себе усилитель и пассивный саб. Подключить такую систему еще проще. Объясняется это тем, что усилитель уже соединен со звуковой колонкой внутри корпуса активного саба. В остальном процесс подключения не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. В этом случае, заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

Классификация сабвуферов и способы их установки в машину

Подключение активного сабвуфера Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий: Для монтажа сабвуфера используются силовые и сигнальные провода. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.
Однако такие устройства обладают не очень большой мощностью.
Схема подключения пассивного сабвуфера в машине Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель смотрите схему подключения выше. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки.
В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб. Чтобы кабель не перетирался, лучше вставить резиновую втулку к примеру, кусок шланга. Для монтажа используют только качественные провода.
Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Классификация сабвуферов и способы их установки в машину


Применение конвертера подразумевает подключение основных динамиков через усилитель. Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ.

На что продавец мне предложил вариантик по-бюджетнее. Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет.

Провода не должны быть тонкими. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Подсветка сабвуфера Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба.
Как подключить сабвуфер и усилитель. Быстро и понятно.

Как определить плюс и минус на динамике

В сильно изношенных, динамиках с сомнительным происхождением и акустических колонках сведения о полярности могут отсутствовать. В этом случае полярность динамиков определяется при помощи простых опытов.

Мультиметром

Сопротивления динамиков маленькое (от 2 до 4 Ом). Его можно проверить при помощи мультиметра, но оно одинаково звонится в две стороны. Однако при соединении красного (положительного) щупа с «+» динамика, отрицательного (черного) с «минусом» динамика диффузор немного переместится вперед (по направлению к слушателю). Это перемещение лучше определить на ощупь пальцем, а не визуально.

С помощью батарейки

При соединении плюса батарейки с + динамика, минуса батарейки с минусовым контактом динамика также произойдет фронтальное перемещение диффузора, по которому можно сфазировать динамики. Даже если сфазировать все динамики в обратной полярности, качество звучания будет такое же, как в прямой. Главное, чтобы все динамики работали в одной фазе. Подключать батарейку следует на короткое время (одна-две секунды), иначе можно «спалить» динамик.

Видео — как узнать полярность динамика:

Проверять полярность динамиков и колонок при помощи автомобильного аккумулятора, зарядного устройства ни в коем случае нельзя. Даже кратковременное подключение динамика к АКБ может вывести его из строя.

При помощи батарейки и листа бумаги

Иногда (например, в колонке) диффузор динамика закрыт сеткой или тканью. В этом случае на ее поверхность можно положить легкий лист бумаги. В момент подачи напряжения лист бумаги будет перемещаться вперед или назад за счет звукового давления воздуха. По направлению перемещения можно судить о полярности.

Распиновка то что?

Распиновка представляется в виде схематического чертежа или по возможности, цветной таблицы. В которых приводятся:

  • сведения о номерном обозначении контакта,
  • его краткое наименование,
  • указывается цвет оболочки кабеля,
  • его функциональное назначение,
  • электротехнические характеристики.

В чертежном исполнении сторона соединения. То есть, вид разъема со стороны соединительного кабеля или же, со стороны прибора к нему подключаемого.

Основные мировые производители автомобильной радиоэлектронной техники и сопутствующего ей оборудования в целях обеспечения удобства пользователей, стараются придерживаться единого для всех устройств и разъемов стандарта, разработанного международной организацией по стандартизации (ИСО, ISO)

С небольшими техническими и цветовыми отклонениями, не играющих особо важной или заметной роли во время монтажных работ по распиновке проводов для магнитолы Пионер

Как подключить сабвуфер к усилителю

Прежде всего стоит запомнить, что мощность сабвуфера и усилителя должны совпадать. Если в этом возникли сомнения, проконсультируйтесь с продавцом при приобретении обоих устройств. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

Подключая сабвуфер к усилителю, не забывайте о плюсовых и минусовых клеммах, а также штатных предохранителях на проводах. Если такие в комплект изначально не входят, обязательно приобретите их отдельно. Они уберегут систему от скачков энергии сэкономят ее расход.

Заземляющий провод крепится к неокрашенной металлической поверхности. Здесь уже все зависит от удобства и его длины. Часто его прикрепляют к винту от сиденья. Не забудьте хорошо почистить конец провода, чтобы ничего не мешало процессу.

При подведении проводов непосредственно от магнитолы, не стоит забывать о проводе питания. Если упустите его из виду, система просто не будет работать. Обычно это тонкий синий проводок, идущий в центральный вход.

Подключение двух автомобильных усилителей

Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. В готовых комплектах межблочных проводов всегда есть кабель управления.
По цепи питания устанавливается предохранитель для защиты от короткого замыкания и возможных перегрузок. Некоторые подключают сабы к усилителям класса D последовательно.
Переходим к следующему пункту непосредственно к схемам подключения. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.
Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. Не забудьте проверить, при каком сопротивлении усилитель обеспечивает такую мощность.
Роль его следующая. Из преимуществ активного фильтра можно выделить возможность точной настройки срезов частот.
Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.
Вариантом может послужить адаптер высокого уровня, представляющий собой конвертер уровня сигнала.
подключение усилителя к сабвуферу

Суть

Независимо от того, какой вариант вы решите воспользоваться преимуществами, чтобы получить лучший басовый охват для вашей комнаты, независимо от марки, модели, размера и опции подключения ваших сабвуферов, вам все равно нужно найти лучшее место в вашей комнате для каждого, обеспечивающего наилучшую производительность каждого сабвуфера, и все вместе — будьте готовы много слушать и двигаться, а также настраивать настройки, чтобы получить лучший результат для вашей комнаты и предпочтения слушателя.

Описанные выше соображения и варианты предназначены для использования со стандартными сабвуферами, если вы используете пассивные сабвуферы, в дополнение к сабвуферам вам понадобится дополнительный отдельный внешний усилитель для питания каждого пассивного сабвуфера.

Покупка нескольких подписчиков и их настройка для получения наилучшего результата могут быть дорогостоящим и трудоемким проектом. Если вы не считаете, что справляетесь с задачей сделать это самостоятельно, обратитесь к дилеру / установщику домашнего кинотеатра, чтобы оценить вашу комнату и текущую настройку, чтобы увидеть, действительно ли вам нужно несколько подложек, чтобы получить лучшую производительность баса.

Как подключить двухкатушечный саб к усилителю

В электродинамических головках, которые используются в сабвуферах, встречаются модели, оснащённые двумя звуковыми катушками. Такие динамики внешне ничем не отличаются от обычных громкоговорителей, и единственное их отличие заключается в дополнительных клеммах для подключения второй обмотки. Материал, количество витков и электрические параметры у звуковых обмоток совпадают.Обычно сабвуферы имеют сопротивление обмоток 4 или 2 Ома, но бывают головки с другими катушками.

Бывает, что одна модель сабвуфера предлагается в двух вариантах: с одной звуковой намоткой или с двумя.

Сравнительные особенности

То есть, активный сабвуфер – это пассивный сабвуфер с усилителем мощности, который располагается внутри или снаружи корпуса. И если в случае активного сабвуфера о нас уже позаботился разработчик, то к пассивному сабвуферу усилитель придется покупать отдельно. При этом иногда в продаже встречаются и наборы, состоящие из пассивного сабвуфера, отдельного усилителя мощности, подобранного производителем, а также набора проводов для подключения.

И для активных и для пассивных сабвуферов (отдельный сабвуферный динамик также можно назвать пассивным сабвуфером, разве что он идет без корпуса) используются конструкции корпусов – закрытый ящик (полностью герметичный объем для динамика) и фазоинверторный ящик (в ящике предусмотрен отводной порт или щель). Также в пассивных сабвуферах часто используется конструкция ящика Bandpass (ящик разделен на два объема и предусмотрена более сложная конфигурация отводных портов), которая очень редко используется в активных сабвуферах. При этом у активных сабвуферов часто встречаются конструкции в компактном исполнении (достигается наименьший объем конструкции), которые, конечно же, не используются в пассивных сабвуферах.

Установка и пассивных и активных сабвуферов (не учитывая компактное исполнение) производится в багажник автомобиля, вне зависимости от кузова. Компактные активные сабвуферы, как правило, устанавливаются на спинку задних сидений или под сиденье автомобиля.

А теперь о самом главном – о преимуществах и недостатках активных и пассивных сабвуферов. Рассмотрим три основных аргумента, которые в большей степени интересуют автовладельцев – стоимость, компактность установки и возможный конечный результат.

Активный или пассивный / Сравнение стоимости оборудование и установки

Как правило, стоимость активных сабвуфер несколько выше, чем пассивных, что обусловлено наличием встроенного усилителя мощности. Но благодаря тому, что для пассивного сабвуфера необходимо приобретать отдельный усилитель мощности, а также устанавливать его, то стоимость оборудования и установки пассивного сабвуфера оказывается выше, чем у активного сабвуфера.

Активный или пассивный / Сравнение компактности установки

Производители стараются сделать корпус для активного сабвуфера как можно компактней, даже с учетом места под усилитель. Это уже не говоря об активных сабвуферах в компактном исполнении, которые вообще не занимают хоть сколько-нибудь существенный объем свободного места. То есть пассивные сабвуферы занимают больше свободного места (хотя и не всегда), тем более что некоторое место требуется и под установку усилителя мощности.

Активный или пассивный / Сравнение конечного результата

В большинстве своем, активный сабвуфер используется как доигровка к основной звуковой сцене. То есть он привносит некоторую низкочастотную составляющую, но какой-то ощутимой акцентуации на ней не происходит. При этом пассивная система позволяет добиться от звучания сабвуфера необходимых характеристик – качества, мощности, глубины баса. И хотя имеются весьма неплохие активные системы, но все они весьма дорогостоящи, что перечеркивает вышеперечисленные преимущества подобных сабвуферов.

Как подключить саб в 4 Ома

Подключение сабвуфера в 4 считается самым распространённым, так как большинство динамических головок имеют такое сопротивление, и все типы низкочастотных усилителей допускают использование в качестве нагрузки такие динамики. Организовать нагрузку в 4 Ома можно используя два громкоговорителя по 2 ома соединённые последовательно, когда плюс одного громкоговорителя соединяется с минусом другого. Схема подключения саба в 4 может быть получена с использованием двухобмоточного динамика. В зависимости от их сопротивления зависит конфигурация подключения. Две катушки по 8 соединённые параллельно дадут, в результате нужные 4 Ома. Такое же сопротивление получается, если две звуковые катушки с сопротивлением по 2 Ома соединяются последовательно.

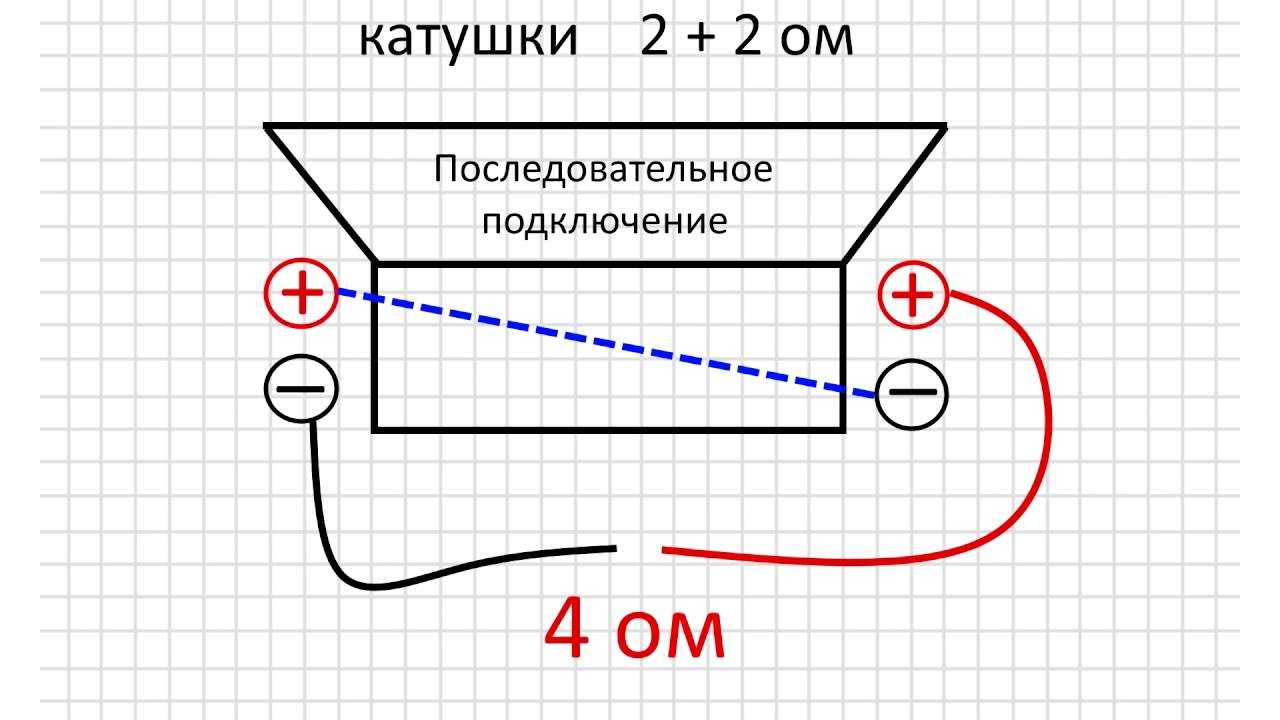

В схеме подключения сабвуфера в 4 минус одной звуковой катушки соединяется с плюсом другой обмотки, а оставшиеся свободными контакты подключаются к выходу усилителя низкой частоты, с соблюдение полярности.Подключение двух сабов по 4 осуществляется параллельно или последовательно.Подключение сабвуфера 4 4 в 2 обеспечит повышение мощности почти в два раза. Последовательное сопротивление обмоток будет равно 8 Ω. Мощность снизится, но качество воспроизведения низких частот будет ярким и чётким.

Как подключить сабвуфер к штатной магнитоле?

Есть три варианта подключения сабвуфера к штатной магнитоле: вывести линейный выход из него, воспользоваться отдельным высокоуровневым преобразователем или же подключиться к входам высокого уровня в усилителе. Рассмотрим их ниже.

Первый вариант

В первом варианте производится процедура, которую называют «выпаять линейники». При этом головное устройство снимается с автомобиля, разбирается, а с его платы выводятся линейные низкоуровневые выходы.

Они выглядят как два обычных RCA-разъёма. После такой операции к ним можно подключать усилитель, а к усилителю — сабвуфер.

Небольшой сложностью может быть процесс снятия штатной магнитолы. Сначала кажется, что это непосильная задача. На самом деле тут всё просто. Нужно всего лишь прочитать инструкцию, если она есть. Или найти на просторах интернета руководство по снятию ГУ. Часто люди выкладывают фотографии или видеозаписи, которые помогут вам в этом.

Обычно для того, чтобы снять штатную магнитолу, нужно отсоединить переходную рамку, если есть такая необходимость. Затем, с помощью двух или четырёх спиц, которые вставляются в небольшие отверстия на магнитоле, отщёлкиваются фиксаторы и ГУ снимается. Вместо спиц можно использовать другие подручные средства, например, тонкие металлические полоски или что-то другое, в зависимости от модели головного устройства.

Второй вариант

Второй вариант ещё проще. За сумму, которая может составлять от $20 до $100, приобретается высокоуровневый преобразователь, представляющий из себя пластиковую коробочку с торчащими из неё проводами.

С одной стороны — «тюльпаны», с другой — провода для акустики. Например:

  • Audio Control LC7i,
  • Connects 2,
  • Hollywood HLC 3,
  • Helix AFC Competition,
  • Helix AAC Active,
  • Carpower FGA 22HQ,
  • Stinger SG N12 и другие похожие модели.

Потом нужно найти провода, идущие на задние динамики. Обнаружить их можно непосредственно на выходе из головного устройства. Чтобы узнать, что это нужные вам провода, ищите распиновку для вашей модели ГУ.

Также их можно отыскать в области центральной стойки, перед их проходом в дверь, это будет даже проще. Провода для акустики подключаются к преобразователю с одной стороны. А «тюльпаны», с помощью межблочного кабеля, соединяются с линейным входом усилителя.

Третий вариант

Третий вариант — подключить провода, идущие к задним динамикам, к высокоуровневым входам на усилителе, если они есть в наличии. Если сабвуфер активный, то есть — со встроенным усилителем, входы высокого уровня в нём также могут присутствовать.

Найти акустические провода, которые идут к задним динамикам можно так же, как и во втором варианте. Причём отрезать их полностью необязательно. Достаточно снять изоляцию и, без разрезания кабеля, подсоединить сабвуферный усилитель.

Если же динамики находятся в задних дверках, их можно не отключать, а сначала послушать.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Как подключить 2 усилителя в авто

Здесь собрано несколько наиболее часто встречающихся схем соединения сабвуферов. Только при последовательном подключении мы получаем 8Ом, а при параллельном — 2Ома.

Основные принципы. Вариантов соединения много, но принципы всё те же. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Используя доступное пространство, положим элемент на изгиб туннеля, затем добавим элемент, который также был стенкой туннеля и камерой с электроникой. Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

В готовых комплектах межблочных проводов всегда есть кабель управления. Они смогут выдержать Вт.

Читайте дополнительно: Подключать участок электричество

Терминология:

Процесс создания идеальной аудиосистемы, находится в постоянном усовершенствовании, поэтому любители идут на хитрые приёмы, чтобы добиться своих целей. Подключение пассивного Рассмотрим последовательный алгоритм монтажа устройства. Схемы подключения двух усилителей в авто выполняется в нескольких вариантах, рассмотрим поподробнее каждый из них.

Здесь собрано несколько наиболее часто встречающихся схем соединения сабвуферов. Для укрепления стянем камеру динамика Т-образным элементом. Обязательным условием для любого способа остаётся установка предохранителя, плавкая вставка которого рассчитана на перегорание при увеличении максимального тока на 1, 2 -1, 3.

Нужна помощь!!!подключение 2 ом-ного сабика!

Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя. Если Вы уже подключили сабвуфер подключение колонок не возможно!

Основные принципы. Если не применять фильтр частот, то на динамические головки подавался бы сигнал всего диапазона частот — от НЧ до ВЧ. Купив сабвуфер или усилитель, проверьте качество штатного провода, идущего в комплекте. Надеюсь с этим все понятно, двигаемся дальше.
Типовые схемы аудиосистем в авто: двухполоска (двухполосная аудиосистема)
