Ваз 2110: генератор и его неисправности

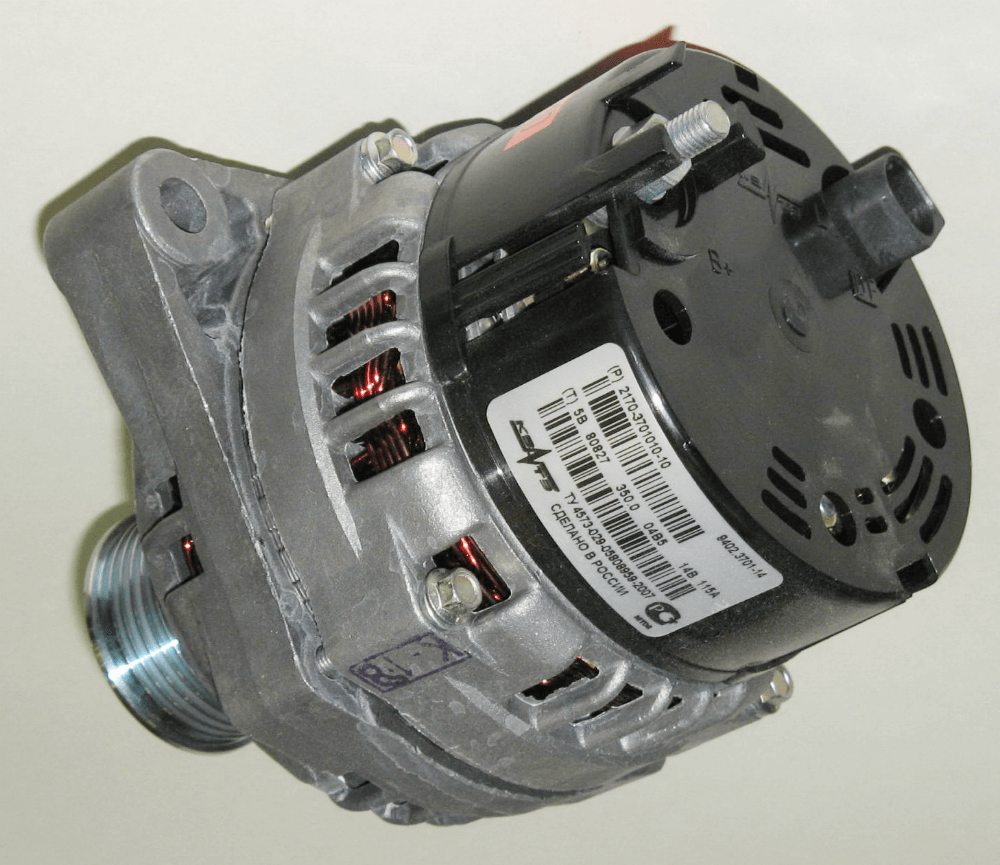

Как подобрать генератор для ВАЗ 2110 или ВАЗ 2112

Ввиду схожести многих компонентов в конструкционных сборках автомобилей ВАЗ 2110 и ВАЗ 2112, большинство электрического оборудования идентично, в том числе и генераторы. Чтобы выбрать правильный генератор необходимо не только учитывать габариты устройства, но и определить его номинальную мощность – для Лады поколения 2110-12 показательно должен быть не ниже 55 Ампер.

Марка/производитель	Торговый артикул	Номинальная мощность	Примерная стоимость, руб.
ЗиТ	372.3701-02	55	4700
ЗиТ	372.3701-05	65	4900
БАТЭ	9402.3701	90	6200
БАТЭ	9402.3702	95	6500
АТЭ	3202.3771000	75	5700
АТЭ	3202.3771034	70	5500

Чем выше мощность генератора, тем большее количество энергопотребителей может поддержать агрегат без риска перегрева и снижения эксплуатационного ресурса. Установка генератора увеличенной мощности взамен штатной комплектации позволит подключить дополнительное оборудование и аксессуары – обогрев сидений, качественный автозвук, авто холодильник и т.д. Однако при увеличении мощности генератора также требуется позаботиться о прокладке силовой проводки с большим сечением токопроводящей части, а также установки более емкой аккумуляторной батареи.

↑ Описание конструкции генератора 94.3701

Генератор – синхронная электрическая машина переменного тока с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя (демпфера) поликлиновым ремнем.

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку.

Передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с дистанционным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Задняя часть генератора закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных».

Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения – неразборный, при выходе из строя его заменяют.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке.

🚘 Замена генератора ВАЗ 2106 на генератор ВАЗ 2108

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.

Вид генератора

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккума.Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику. Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно…))

В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора.Ну что, начнем:Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как:а) Они более дешевы.б) Они более распространены, поэтому у Вас не появится заморочек с их подменой, розыском комплектующих для их починки и поисками их самих.в) Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.

С чертами ВАЗовских генераторов, Вы сможете ознакомиться из приведенных дальше диаграмм:42А:

Характеристики 42-х амперного генератора ВАЗ

47А

Характеристики 47-ми амперного генератора ВАЗ

55А

Характеристики 55-ти амперного генератора ВАЗ

80А

Характеристики 80-ти амперного генератора ВАЗ

В теории видно, что даже, более мощный 47А-ный генератор Г222 от рода ВАЗ-2105 уже существенно лучше штатного. Хотя, на практике,честно говоря, особого различия между ними не чувствуется. По креплению и включению, он вполне подходит 42А- му Г-221.55А- го генератора будет более чем достаточно человеку, который использует в основном штатное электрооборудование автомобиля. Это не 80А- ный генератор, потому, если вы предпочитаете применять немало доп оснащения, я-бы никак не рекомендовал Вам его для установки и направить интерес на более новые модели. Хотя, если у Вас он используется, сугубо «Магнитофон плюс противотуманки», его полностью достаточно. По креплению 55А генератор от ВАЗ-2108 ничем не различается от штатного г-221, так что тут заморочек у Вас появиться никак не должно- снимаете старенький 42-ой и ставите свежий, главное не забудьте перед этим делом сбросить клемму с аккума и натянуть ремень после установки.

Трудности начинаются с включением- как можно заметить из рисунка, к штатному генератору идут 4 провода- 2 на шпильку и 2 вставляются раздельно, а на 55А провод вставляется уже один. Это разъясняется уже интегрированным в генератор релюшкой напряжения, так называемой шоколадкой. Потому, темный проводок от реле (В) нужно изолировать, они нам больше не понадобятся. Два провода со шпильки А нужно прикрутить к шпильке 1,и сохранившийся желтоватый проводок Б подключить к штекеру 2.В конце- концов Вы получите вот такую вот картинку (для наглядности резиновый изолирующий колпачок снят):

Вид генератора

Спасибо за подписку!

В целом, после данных манипуляций, генератор уже станет действовать, лишь лампа разряда будет загораться когда аккумулятор будет на зарядке, а никак не при разряде, потому:Следующий шаг — отключаем релюшку, она же шоколадка, а провода с неё изолируем.

Изолируем

Заменяем штатное реле заряда РС-702 (на фото оно в руках) на обычную релюшку РС-527 либо на аналог (обведено).

Подключаем

Реле

Подключаем, так же, как и старую релюшку, т.е. контакт 85 к 85, 86 к 86, и.т.д.

Описание устройства

Для начала рассмотрим устройство генератора. Вне зависимости от того, о каком узле идет речь — старого или нового образца, схема генератора ВАЗ 2110 включает в себя множество различных элементов. Более подробное описание приведено на рисунке ниже. Для ВАЗ 2110 изначально с завода ставится устройство Катэк.

Устройство и обозначение элементов

Принцип работы

Что касается принципа работы Катэк или любого другого устройства следующий:

1. При повороте ключа в замке зажигания напряжение начинает поступать на провод возбуждения.
2. Якорь вступает в работу и когда он достигает высокой частоты вращения, обеспечивающаяся ременной передачей и шкивом, образуется режим самовозбуждения.
3. Далее, переменное напряжение преобразуется в постоянное посредством выпрямительного блока.
4. 3-уровневый регулятор напряжения ВАЗ 2110 вступает в работу после того, как меняется частота вращения коленчатого вала. Регулятор на три уровня настраивает время, ан которое активируется провод возбуждения.

Выполняемые функции

Генератор на ВАЗ 2110 с 3-уровневым регулятором предназначен в первую очередь для обеспечения работоспособности всего электрооборудования авто. Если вы думаете, что эту функцию выполняет аккумулятор, то вы ошибаетесь. АКБ предназначен для поддержания работы оборудования при отключенном моторе, в то время как генератор ВАЗ 2110 работает при запущенном двигателе. Так что именно этот узел обеспечивает работоспособность всех устройств, кондиционера, печки и прочих гаджетов, которые вы подключили к бортовой сети авто.

Еще одна функция узла с 3-уровневым или другим регулятором — это зарядка АКБ, что также осуществляется при запущенном моторе. Если бы не достаточно высокая мощность генератора, то батарея не могла бы выполнять задачи, возложенные на нее, в результате чего ее нужно было бы постоянно заряжать. Но следует отметить, что большая мощность может быть обеспечена установкой узла на 120 Ампер.

Следует отметить, что помимо более мощного генераторного узла, на ВАЗ 2110 инжектор есть смысл поставить трехуровневый регулятор напряжения. Особенно, если аккумулятор разряжается достаточно быстро при включении дополнительных потребителей. Трехуровневый регулятор напряжения позволит решить такую проблему (автор видео — канал Denis Legostaev).

Технические параметры

Теперь рассмотрим основные технические характеристики. Как сказано выше, при производстве «десятки» комплектуются устройствами Катэк, которые могут быть двух видов. Но вне зависимости от вида, такие механизмы обладают мощностью 80 Ампер, а уровень выдаваемого ими напряжения составляет около 14 вольт. Также в продаже можно найти более мощные варианты Катэк — на 120 ампер — которые предназначены для эксплуатации в авто с более высокими нагрузками.

Компоненты устройства

Основные составляющие узла:

1. Якорь, представляющий собой вращающуюся часть устройства и предназначенный для создания магнитного поля.
2. Статор, включающий в себя 3 обмотки.
3. Корпус, состоящий из двух частей, выполненных из алюминиевого сплава.
4. Крепление устройства для фиксации его в моторном отсеке.
5. Щеточный узел. Учтите, что щетки — это, по сути, расходный материал, поскольку со временем они изнашиваются.
6. Регулятор напряжения генератора ВАЗ 2110 на 3 или меньше уровней. Предназначение этого элемента заключается в изменении напряжения, которое идет на батарею. Если температура будет более высокой, на аккумулятор поступает меньшее напряжение.
7. Выпрямительный блок с диодами, предназначение которого заключается в преобразовании переменного тока, вырабатывающегося якорем, в постоянный. Постоянное напряжение, в свою очередь, используется всем электрооборудованием авто.
8. Ременная передача, позволяющая увеличить скорость коленвала.

Диагностика

В силу того, что цена нового генератора «кусается», а ремонтопригодность довольно таки высока многие автомобилисты своими руками устраняют в ваз 2110 неисправности генератора, что я и предлагаю вам сделать с помощью настоящей инструкции:

Неисправность №1

В случае, когда в щитке приборов контрольная лампочка показывает разряд аккумуляторной батареи, а при проверке тестером в электрической цепи автомобиля напряжение не поднимается выше 13,2 вольта необходимо проверить:

Проверка напряжения в бортовой сети

• Натяжение приводного ремня генератора ваз- при необходимости подтяните;
• На повреждение вентили блока выпрямителей – замена всего выпрямительного блока;
• Диоды, питающие возбуждающую обмотку ротора – замена диодов или всего блока выпрямителей;
• Вывода возбуждающей обмотки идущие от контактных колец на предмет их отпайки – припаять выводы/замена ротора или всего генератора в сборе.

Так же возможно короткое замыкание обмотки статора, ее обрыв или замыкание «на массу» (в этом случае появляется в ваз 2110 шум из генератора, генератор «воет»). Данные предположения проверяются с помощью омметра, при выявлении неисправности статор или весь генератор подлежат замене.

Неисправность №2

Контрольная лампа в щитке приборов так же сигнализирует о разрядке батареи, а тестер выдает значение напряжения в цепи автомобиля не менее 14,7 вольт:

Однозначно вышел из строя регулятор напряжения (замкнулись контакты вывода «DF» с «массой») – замена регулятора.

Неисправность №3

Отчетливо слышен в ваз 2110 шум генератора:

• Если прослушиваются звуки типа подвывания и повизгивания. При отключении проводов остаются, а при снятии приводного ремня исчезают, это значит что вышли из строя подшипники — замена подшипников (передний меняется в сборе с крышкой);
• Если же при отключении проводов шумы исчезают, это указывает на короткое замыкание обмоток статора замыкания их на «массу» — замена статора/генератора.

Так же в этом случае возможно замыкание одного из вентилей, что грозит заменой блока выпрямителей.

Неисправность№4

Контрольные лампы в щитке приборов при повороте ключом замка зажигания не загораются:

• Проверка в монтажном блоке предохранителя «F19» — замена (желательно выяснить причину выхода из строя предохранителя);
• Обрыв электрической цепи в комбинации приборов «выключатель зажигания» — проверьте целостность голубого провода с красной полосой, идущий от монтажного блока до замка зажигания, а так же провод оранжевого цвета идущего от щитка приборов к монтажному блоку;
• Неисправность группы контактов замка зажигания – проверьте тестером наличие контакта, при необходимости замените контактную группу или весь замок зажигания.

Неисправность №5

При включении зажигания и при работе двигателя не загорается контрольная лампа сигнализирующая о разряде аккумуляторной батареи, остальные лампы в комбинации приборов работают:

• Перегорание контрольной лампы/плохой контакт – перегоревшую лампочку заменить/контакты в посадочном месте зачистить и прижать;
• Обрыв электрической цепи «вывод генератора «D» на щиток приборов» — проверка на целостность провода коричневого цвета с полосой белого идущего от вывода «D» на щиток приборов;
• Окисление контактных колец, а так же подвисание и износ щеток – щеткодержатель в сборе со щетками следует заменить, контактные кольца протереть чистой тряпочкой смоченной обезжиривателем;
• Обрыв цепи «вывод «DF – масса» (повреждение регулятора напряжения) – замена регулятора;
• Обрыв провода щеткодержателя от вывода «D+» — восстановить контакт;
• Замкнулись «положительные диоды (вентиля) – замена блока выпрямителей;
• Отпаялись вывода идущие от контактных колец на обмотку возбуждения ротора – припаять вывода на место/заменить ротор/ заменить генератор.

На этом перечисление основных неисправностей генератора ваз 2110 заканчивается, надеюсь что данная инструкция выручит вас в нужную минуту.Как говорится — ни гвоздя, ни жезла)))

Как снять генератор

Снятие генадия на Самарах через верх не напрягаясь.

1. Для того чтобы снять генератор, вам потребуется загнать автомобиль на яму или же поднять его на подъемнике. Для удобства работы необходимо снять защиту картера. Следующим этапом работы является снятие клеммы с аккумуляторной батареи автомобиля.
2. Отведя резиновый чехол в сторону, можно заметить гайку, которая прикрепляет плюсовую клемму к генератору. Ее следует отвернуть и отсоединить колодку проводов. Возможно, для этого потребуется применить некоторую силу.
3. При помощи воротка с накидной головкой либо гаечного ключа откручивается регулировочный болт.
4. Обнаружить гайку болта, находящегося сверху. Именно благодаря ему генератор и удерживается на планке. И гайку, и болт следует удалить, одновременно сняв натяжную планку, на которой находится болт.
5. Напоследок необходимо открутить гайку болта, расположенного снизу. Непосредственно за этой гайкой располагается дистанционная втулка, которую также предстоит удалить.
6. Далее при помощи молока следует выбить болт из генератора, но при этом последний необходимо удерживать на весу.

Примечание. Как только нижняя гайка болта генератора будет немного ослаблена, необходимо снять ремень генератора. Для этого следует подвести генератор поближе к самому двигателю, а другой рукой снять ремень с ролика генератора.

Он так и должен оставаться висеть до тех пор, пока генератор не будет поставлен на место либо не произойдет установка нового.

Установка нового генератора происходит точно по такой же схеме, только в обратном порядке. После установки генератора на место и установки на ролик ремня следует отрегулировать напряжение до необходимого уровня.

Важно! Лучше всего производить замену генератора на аналогичный. Нередко бывает и так, что, приобретя несколько иной генератор, установить его на ВАЗ-2115, попросту не получается. На это оказывают непосредственное влияние сразу несколько причин

Например, крепление может быть устроено по-другому или же размеры генератора не соответствуют тем, которые предписаны заводом. В любом случае перед приобретением нового генератора лучше всего посоветоваться со специалистом

На это оказывают непосредственное влияние сразу несколько причин. Например, крепление может быть устроено по-другому или же размеры генератора не соответствуют тем, которые предписаны заводом. В любом случае перед приобретением нового генератора лучше всего посоветоваться со специалистом.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Установка генератора от ВАЗ 2110 на ВАЗ 2106

Установка генератора от ВАЗ 2110 на ВАЗ 2106 не просто возможна, а целесообразна. Генератор от ВАЗ 2110 для этих целей полностью подходит. Преимуществами генератора от «десятки» является большая мощность и отсутствие необходимости внешнего возбуждения.

Когда ездил на авторынок, приобрел:

1. Кронштейн крепления генератора от Нивы 21214.

2. Болт крепления генератора 2110.

4. Шкиф генератора 21214

5. Шпильку, 2 гайки и сверло диаметром 16мм

Установка генератора от ВАЗ 2110 на ВАЗ 2106

1. Первым делом демонтируем старый генератор, кронштейн крепления (смотрите фото) и натяжительную планку генератора.

2. Вытаскиваем из кронштейна 21214 установленную в него разрезную стальную втулку.

3. Теперь устанавливаем его на старое место кронштейна.

4. Затем снимаем с этого болта сайлент с двумя кольцами.

5. Устанавливаем его в кронштейн который уже закреплён к блоку.

6. Берем новый генератор и демонтируем шкиф 2110.

7. Теперь нам нужно рассверлить сверлом на 16 посадочное отверстие в шкифе 21214 (который мы купили)

Внимание:

перед сверлением нужно убедится в необходимости данной операции.

8. Шкиф должен садиться на резьбу ротора.

9. Закрепляем шкиф 21214.

10. Дальше простая установка генератора на ВАЗ 2106. Устанавливаем генератор и закручиваем болтом на кронштейне с низу.

11. Берем натяжительную планку которую мы сняли вместе со старым генератором. Ту плоскость по которой регулировалось натяжение ремня выравниваем молотком (изначально она полукруглая). Надеваем ремень. Дальше берем шпильку, насаживаем на нее одну гайку, затем саму планку и закручиваем второй гайкой намертво. Ставим натяжительную планку на своё место так чтобы конец шпильки упирался в крышку генератора. Теперь ачинаем прикручивать кайкой саму наатяжительную планку, теперь именно этой гайкой будет регулироваться натяжение ремня.

12. Теперь подключение. С водидельской стороны под капотом на крыле закреплен регулятор напряжения, к нему подходят 2 провода, их отсоеденяем от регулятора и изолируем, регулятор нам больше не нужен.

13. На новом генераторе только два места для подключения, это болт и клемма. На болт как и на старом генераторе сажаем клемму; закручиваем ее гайкой и надеваем резиновый кожух на болт.

14. Что касается остальных двух проводов идущих к генератору то провод желтого цвета сажаем на оставщуюся клему генератора, а серый (он был закреплен на щетках старого генератора) тоже изолируем и оставляем болтаться.

15. С пассажирской сороны под капотом есть реле РС-702 (оно нам теперь тоже не нужно), его нужно заменить на купленное РС-527. Подключаем также, как было подключено старое, т.е. контакт 85 к 85, 86 к 86, и.т.д.

16. Ставим на место аккумуляторную батарею и заводим двигатель.

Установка генератора от ВАЗ 2110 на ВАЗ 2106 своими руками успешно завершена. Пока Вы наслаждаетесь результатом, я напомню, что предыдущая статья на нашем сайте была про замену передних стекол ВАЗ 2106 на стекла ВАЗ 2107.

Источник

Сколько вольт должен выдавать генератор?

Чтобы автомобиль исправно работал и не подводил в пути, автовладелец должен постоянно следить за технической исправностью своего «четырехколесного друга», уделяя при этом немало внимания автомобильному генератору. Если агрегат выйдет из строя, то аккумулятор не сможет получать электрической подзарядки, в итоге, машина станет работать только от подпитки АКБ, запаса которого хватит на непродолжительный период времени.

Как только запас АКБ источится, мотор перестанет функционировать и автомобиль просто остановится, причем в любом месте. В этом случае автовладельцу придется искать немало денежных средств на покупку нового генератора, а также на его проверку и установку. А вот процесс контроля технической исправности, при котором самое главное, отслеживать, какое именно напряжение должен выдавать при движении генератор ВАЗ-2110, поможет сэкономить денежные средства и знать, что машина не подведет владельца ни при каких обстоятельствах.

Если вы заметите, что генератор работает с перебоями, то нужно проверить функциональность агрегата, тем более что самостоятельно осуществить такой процесс довольно просто, учитывая советы и рекомендации профессионалов своего дела. Однако перед работой автовладелец должен ознакомиться с некоторыми правилами, которые помогут без повреждений проверить исправность агрегата.

Постоянный недозаряд АКБ или её абсолютная разрядка в самый неподходящий момент — головная боль многих автовладельцев. Одним из источников этих проблем может быть генератор. Но как его проверить? Возможно, дело совсем не в нём? Давайте вместе разберёмся, сколько должен вырабатывать генератор для нормального функционирования всех систем автомобиля и поддержания АКБ в заряженном состоянии.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания.

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Своевременное отслеживание технического состояния электроисточника позволит избежать случайного отказа элемента, сэкономив ваши деньги и душевные силы.

Поломку силового агрегата, вырабатывающего ток, определяют по одному из следующих признаков:

• непрерывно горит лампочка на приборной панели (сигнал о недостаточности тока);
• АКБ постоянно садится;
• электрооборудование работает со сбоями или вовсе не работает при включенном моторе;
• запах гари из моторного отсека;
• перегревается статор;
• УЗЕЛ издает нехарактерные звуки (например, шелест).

Lada Priora – замена генератора

Для Приоры необходим мощный генератор, в авто много электроники и слабая установка с ней не справится.

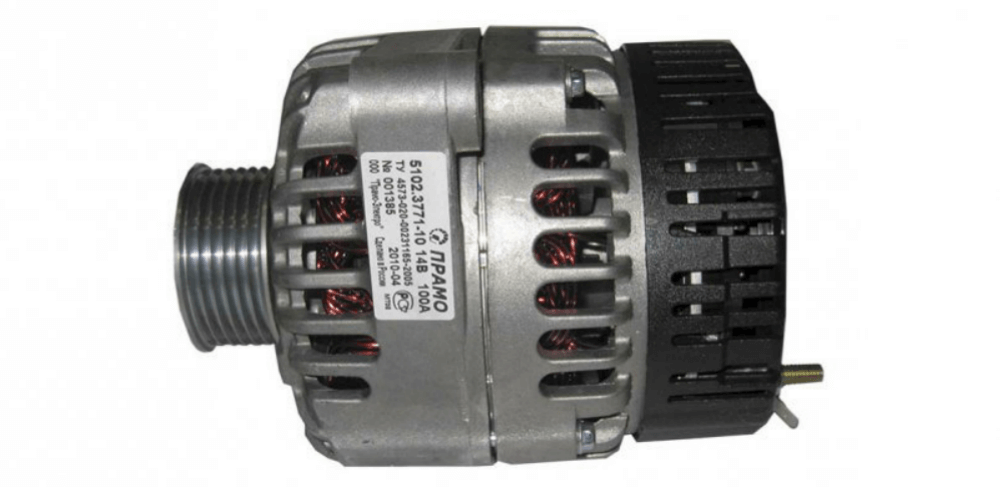

Рекомендуется для Приоры генератор с маркировкой 5102.3771, дающий мощность 80 А, на люксовых версиях с ещё большим количеством электроники ставится устройство на 115 А. Тогда какой генератор лучше поставить на Приору?

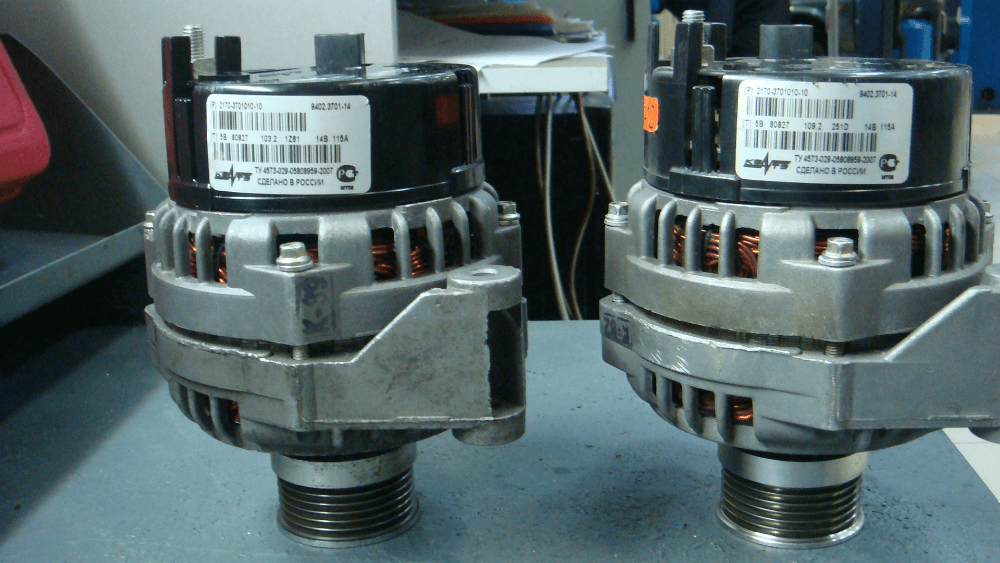

Автовладельцы рекомендуют агрегат производства КЗАТЭтм Самарского завода под номером 9402.3701-14, дающий 115 А.

Дорабатывать его при установке не требуется, необходимо лишь найти разъём, потому что есть отличия от стандартного. Можно использовать штекер от ВАЗ-2108 от концевика включения фонарей заднего хода, стоимость которого всего 20 рублей.

Далее придётся немного доработать при подключении на силовом выводе «В+», чтобы подогнать под нужный размер.

Стоимость, конечно, отечественных агрегатов выше, чем у китайских или болгарских, продаваемых за 2200 и 3000 соответственно. За российские запрашивают около 4000. Но при необходимости ремонта на комплектующие российского производства вы легко найдёте запчасти.

На автомобиле ВАЗ 2110 установлен генератор 94.3701. Генераторы на автомобили ВАЗ 2110 производят различные производители «Fenox», КЗАТЭ и др.

Рисунок 1 Строение генератора ВАЗ 2110 -2112

1 – кожух;2 – вывод «В+» для подключения потребителей;3 – помехоподавляющий конденсатор 2,2 мкФ;4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения);5 – держатель положительных диодов выпрямительного блока;6 – держатель отрицательных диодов выпрямительного блока;7 – выводы обмотки статора;8 – регулятор напряжения;9 – щеткодержатель;10 – задняя крышка;11 – передняя крышка;12 – сердечник статора;13 – обмотка статора;14 – дистанционное кольцо;15 – шайба;

16 – конусная шайба;17 – шкив;18 – гайка;19 – вал ротора; 20 – передний подшипник вала ротора;21 – клювообразные полюсные наконечники ротора;22 – обмотка ротора;23 – втулка;24 – стяжной винт;25 – задний подшипник ротора;26 – втулка подшипника;27 – контактные кольца;28 – отрицательный диод;29 – положительный диод;30 – дополнительный диод;31 – вывод «D» (общий вывод дополнительных диодов)

Электрическая схема соединений системы генератора на автомобиле ВАЗ 2110-2112

Предупреждения

«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они выйдут из строя.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на выводе«В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением вывода «В+» генератора с «массой». При этом через вентили протекает значительный ток, и они выходят из строя. Проверять генератор можно только с помощью амперметра и вольтметра.

Вентили генератора не допускается проверять напряжением более 12 В или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание).

Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора.

Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток.

При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи. Генератор типа 94.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

На части автомобилей может быть установлен генератор ААК–5102 производства Словении. Этот генератор по своим характеристикам и установочным размерам взаимозаменяем с генератором 94.3701, но имеет некоторые отличия в устройстве узлов и деталей. В данной главе описывается генератор 94.3701.

Статор и крышки 10
и 11
(рис. Генератор 94.3701
) стянуты четырьмя винтами. Вал ротора 19
вращается в подшипниках 20
и 25
, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 27
.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком, прикрепленным к крышке 10
. Электронный регулятор 8
напряжения объединен в один блок со щеткодержателем и крепится также к крышке 10
.

Схема соединений генератора показана на рис. Схема соединений системы генератора
. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 5
, расположенную в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя – гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства ВАЗ–2110 не используется.

Техническая характеристика генератора типа 94.3701 устанавливаемого на автомобиль ВАЗ 2110-2112, Лада Приора

Что выбрать?

Генераторами Катек выбор автомобилистов не ограничивается. Потому если старое устройство вышло из строя, следует подумать относительно того, кто встанет на его место.

https://youtube.com/watch?v=PGLXZBe5c6M

Можно выделить несколько основных вариантов.

Катек. Стандартный, достаточно надежный и весьма эффективный генератор. Выбор со стороны АвтоВАЗа в его пользу обусловлен именно этим. Плюс это отечественный производитель.
Китайские изделия. Отношение автомобилистов к китайским генераторам достаточно скептическое. Этому есть объяснения. По сравнению с ними, Катек просто идеальное решение. Хотя справедливости ради отметим, что можно встретить довольно неплохие варианты китайской сборки. Но это скорее исключение, нежели правило.
Импортные аналоги

Здесь в первую очередь следует обращать внимание на фирмы Bosch. Denso и Delphi

Высокое качество сборки, внушительный эксплуатационный срок, эффективная работа. Стоят они дороже российских аналогов в виде Катек, но на такое дело есть смысл потратиться немного больше.

Катек

Среди импортных устройств неплохими вариантами считаются:

• Динамо — производитель Болгария;
• Eldix — также выпускается в Болгарии;
• БАТЭ — выпускают в городе Борисов, что в Беларуси.

https://youtube.com/watch?v=oK5FpoIF6i8

Выбирая для своего автомобиля новый генератор, обращайте внимание на его технические характеристики и запас прочности. Уже потом думайте относительно производителя

Смотреть в сторону Китая не советуем, если вы делаете ремонт для себя и хотите добиться высокого качества работы.

https://youtube.com/watch?v=f6cOgEFu5fU

 Загрузка …

Какой генератор лучше поставить на ваз 2106 — Лада мастер

Генератор любого автомобиля, даже дизельного — это серый кардинал под капотом. Без него автомобиль и шагу не ступит. Досадно бывает, когда двигатель настроен хорошо, работает в пределах приличия, но по каким-либо причинам электрооборудование отказывается работать должным образом. Если мы говорим о нашей ВАЗ 2106, то с большой долей вероятности вся проблема заключается в генераторе Г 221, который устанавливался еще на потомков Фиат 124.

Электрическая схема ВАЗ 2106

Собственно говоря, если рассматривать электрическую схему ВАЗ 2106, которую мы на всякий случай привели ниже, то выясняется, что от схемы 2101 она отличается только наличием дополнительных электроприборов, что повлекло за собой некоторые изменения. А генератор в базе у шестерки стоит тот же, что и у 2101, имя его Г 221.

Никаких претензий к нему возникать не может ровно до тех пор, пока он работает. Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. В результате чего на реле-регулятор подается недостаточный ток, это в свою очередь приводит к недозарядке и медленной смерти аккумуляторной батареи. Непорядок.

Как подключить штатный генератор Г221

Выражается это достаточно явно. Особенно в том случае, если хозяин устанавливает в автомобиль дополнительные, нештатные потребители, которые работают практически постоянно. Это могут быть:

• противотуманные фары;
• мощная аудиосистема;
• предпусковой подогреватель;
• холодильник, телевизор, дополнительный обогреватель.

Словом, любой шаг, который приводит к увеличению потребления электрической энергии грозит преждевременной разрядкой аккумулятора даже в пути, при работающем двигателе и на высоких оборотах. Вот поэтому и стоит разобраться в том, как устроена схема подключения генератора ВАЗ 2106 и какие есть альтернативы.

Замена генератора ВАЗ 2106 на Г222

Самый простой вариант — замена штатного генератора. На новый. Не имеет никакого смысла говорить об устройстве генератора, как об электрической трехфазной синхронной машине. Сейчас не об этом. Мы стоим перед проблемой подключения штатного генератора Г 221, чтобы не допустить ошибок при установке другого, более мощного и стабильного генератора Г 222, который устанавливался уже на ВАЗ 2105.

Чем он лучше штатного шестерочного? Фактически ничем. За исключением нескольких нюансов, которые могут быть решающими при увеличении нагрузки на бортовую электрическую цепь. Его можно установить на двигатель ВАЗ 2106, по одной из двух методик:

1. Установить генератор с встроенным реле вместо штатного.
2. Установить модернизированный генератор Г 222.

Собственно, значительно проще не усложнять жизнь переделкой проводки, пускай и незначительной, а пойти по простому пути.

Доработка генератора Г222 для ВАЗ 2106

Относительно простому. Внести некоторые коррективы в устройство 222-го генератора. Внешне эти два агрегата практически идентичны. Их отличает только встроенное реле зарядки аккумулятора. Оно установлено в 222-й генератор вместе с блоком щеток и сзади это хорошо видно, даже если не читать маркировку.

Сложность установки 222-го генератора заключается в том, что нужно досконально знать схему подключения. После изучения всех нюансов схемы, можно просто подключить штатное реле зарядки АКБ, выносное, к новому генератору, не внося никаких изменений в схему. Это самый простой и наиболее рациональный путь.

Разница в этих двух генераторах не только в наличии интегрированного реле зарядки. Дело в том, что Г221 работает с отдачей 42 А, а генератор от 2105 Г222 выдает 50 ампер. Повышение мощности достигнуто за счет увеличения сечения обмотки ротора, а конструктивно, это то же генератор, который устанавливался на всю жигулевскую классику.

Проверка работоспособности системы электропитания 2106

Для того чтобы генератор Г 222 можно было установить без внесения изменений в схему подключения, достаточно установить щеточный блок от шестерочного генератора. Он устанавливается вместо интегрированного без особых проблем. Заодно лучше заменить и выносное реле зарядки.

После замены генератора и подключения его по одной из предоставленных схем, достаточно проверить работоспособность системы в целом. Для этого необходимо при минимальном потреблении тока сторонними электроприборами, проверить напряжение на клеммах аккумулятора на средних оборотах двигателя. Это примерно 2,5 тысячи оборотов в минуту. Напряжение на клеммах АКБ при таких оборотах должно быть 14 В.

Таким образом, можно решить вопрос с недостаточной мощностью штатного генератора и заменить его на более мощный Г222 от двигателя ВАЗ 2105. Удачной всем работы!

ladamaster.com

Как продлить жизнь генератора

С вопросом, какой генератор лучше поставить на ВАЗ-2110, мы немного разобрались, выслушав мнение специалистов. Теперь самое время поговорить о том, как продлить жизнь ныне здравствующего генератора без ремонта и замены комплектующих деталей. Вам обязательно пригодятся эти советы:

• старательно объезжайте лужи, а если объехать невозможно, то преодолевайте водное пространство на минимальной скорости. Делать это нужно потому, что вода, попадая на горячую обмотку, приведет к растрескиванию лаковой изоляции. Следующая лужа, преодоленная на высокой скорости, уже приведет к замыканию обмотки;
• к подобной проблеме может привести и мойка двигателя. Заранее нужно тщательно упаковать генератор в полиэтилен. Требуйте просушки двигателя сжатым воздухом, после этой процедуры старайтесь сразу не нагружать генератор, включая все потребители. И некоторое время не разгоняйтесь слишком сильно, чтобы не было резкого перепада температуры;
• никогда не помогайте запустить заглохшую машину через ваш аккумулятор, не заглушив свой мотор. Двойная нагрузка может буквально угробить ваш генератор;
• не подключайте без нужды все потребители бортовой сети, это создаст чрезмерную нагрузку на генератор, тем более если генератор штатный;
• чаще проверяйте степень натяжения ремня генератора и при необходимости подтягивайте его;
• никогда не снимайте клемму с аккумулятора, не загрузив генератор по полной программе, иначе регулятор напряжения выйдет из строя.

Если вы прислушаетесь к этим советам, генератор прослужит вам дольше.

При серьёзном повреждении генератора приходится его не ремонтировать, а полностью менять. Могут отсутствовать детали, необходимые для ремонта, или поломка, вообще, не подлежать ремонту. Между тем от хорошей работы энергетического агрегата зависит бортовое напряжение, качество аккумуляторной зарядки. Досадно, когда при хорошем моторе электрооборудование работает не должным образом.

А если разговор об автомобилях ВАЗ, то подчас замена востребована по причине недостатка мощности штатных устройств. Современные автопроизводители предлагают множество дополнительных приспособлений, которые повышают уровень комфортности при поездках, но и потребляют большое количество электроэнергии, и старые устройства не справляются, приходится их заменять на более мощные.

Многие интересуются: какой генератор купить, если у них ВАЗ? Здесь нужно рассматривать отдельно по моделям, потому, прежде чем ехать за покупкой, познакомьтесь с рекомендациями специалистов и соотнесите их со своими пожеланиями и возможностями.

Что выбрать?

По популярности, надежности первые места занимают производители Bosch (Бош), Denso (Денсо) и Delphi (Делфи). Но следует знать, что Катек (КЗАТЭ) (нашего производства) также вполне надежны и неплохо справляются со своими обязанностями на ВАЗ 2110, создавая нужное напряжение. Может, где-то и проигрывают против Бош, но по сравнению с китайскими – на высоте.

Генераторы ВАЗ десятого семейства:

Так что однозначно сказать, какой генератор подойдет вам, сложно, лучший – тот, который обеспечивает нужную мощность для работы электроприборов и зарядки аккумулятора

Если брать плюсы, которые явно имеет Катек, то это достаточная надежность, а также – что немаловажно – наличие в продаже всегда недорогих запчастей: вы всегда сможете купить хоть предохранитель, хоть шкив, якорь, регулятор напряжения, провод возбуждения и т.п
