Процесс и порядок затяжки болтов гбц

Динамометрический ключ и его виды

Он нужен для затяжки болтов ГБЦ. В 2020 году устройства делятся на три основных типа.

Щелчковый ключ

Достаточно популярная разновидность устройства, получившая широкое распространение благодаря умеренной стоимости и простоте эксплуатации.

Принцип действия основан на установке требуемого момента на основной и вспомогательной шкале. При достижении установленного усилия срабатывает трещотка и ключ, с характерным звуком проскальзывает.

Стрелочный ключ

Самая первая и простая разновидность, сохранившаяся со времен СССР во многих мастерских. Принцип действия основан на сопротивлении торсиона при повышении крутящего момента.

Цифровой ключ

Цифровые устройства отличаются увеличенной точностью замера, что позволяет использовать их на передовых ДВС, требующих тщательной калибровки.

Подобные ключи в 2020 году еще редкость и встречаются преимущественно в мастерских, что обусловлено их дороговизной.

Иные приспособления

При отсутствии специального инструмента можно воспользоваться подручными материалами по типу длинного рычага и обычного кантора. Суть заключается в расчете стандартной формулы.

Для примера, чтобы получить момент затягивания 10 Нм, следует использовать рычаг длинной 1 метр и приложить к его концу усилие 1 кг.

Комбинированная затяжка

Исходя из достоинств и недостатков простой затяжки и затяжки с использованием динамометрического ключа, все популярнее становится комбинированная затяжка. Иногда её называют затяжкой с доворотом на угол. Суть этого метода заключается в том, что изначально болт затягивается динамометрическим ключом на какой-то момент, а потом поворачивается обычным ключом на определенный угол. В зависимости от узла и производителя, угол поворота может составлять от 90 до 360 градусов. Производитель иногда указывает низкий момент, при котором еще трение резьбы и головки болта практически не вносят свои коррективы, а затем указывает довернуть болт на большой угол. Некоторый механики берут стандартный момент затяжки болтов и затем докручивают каждый болт на 90 градусов. Лучше опираться на значения, указанные производителями.

+ Максимально точная и равномерная затяжка.

+ Уменьшает влияние погрешности динамометрического ключа.

+ Сложность и доступность такая же, как и при использовании динамометрического ключа, но точность выше.

— Динамометрический ключ необходим.

— Если производителем в руководстве по ремонту указан такой метод затяжки, то болты однозначно надо менять или проверять их годность по длине.

— Опять же не так просто найти момент затяжки.

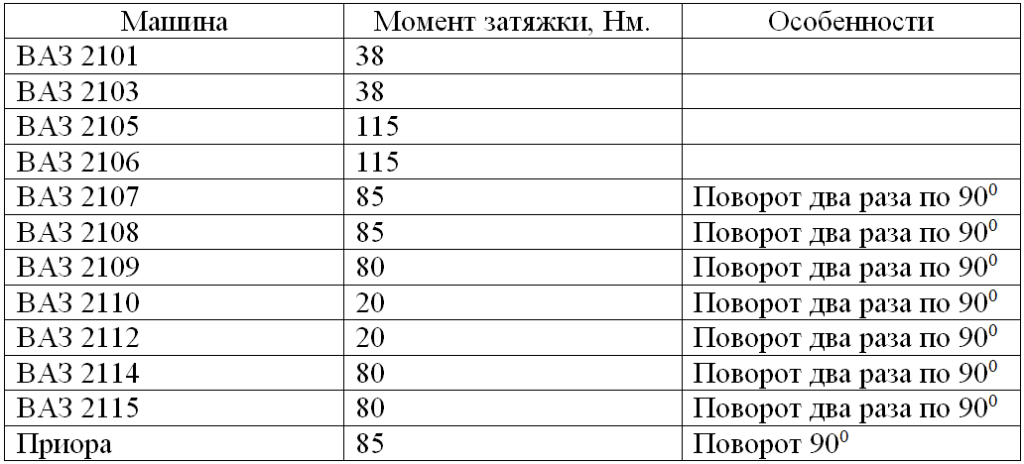

В заключение привожу таблицу с некоторыми указанными моментами затяжки болтов ГБЦ.

Если для Вашей машины в таблице не указан момент, то советую искать руководство по ремонту или каталог запасных частей (в них тоже иногда указывают моменты затяжки), или же искать на форумах. Иногда такую информацию Вам могут предоставить в крупных магазинах запчастей, так как там работают по каталогам и мануалам по ремонту.

Усилие затяжки болтов головки блока цилиндров

Внимание покупателей подшипников

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 (499) 403 39 91 [email protected] Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 (499) 403 39 91 [email protected] Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Головка блока цилиндров — важнейшая часть в двигателе автомобиля. Она расположена на верхней части блока цилиндров, выполняя большую роль в двигателе машины. ГБЦ выплавляется из алюминиевого сплава, крепление к блоку цилиндров получается крепким за счёт специальных крепежных болтов.

Непосредственный ремонт этой детали проводите основательно, если не соблюсти правила затяжки, можно нарушить герметичность соединения головки болта цилиндров и блока. Некоторые автовладельцы самостоятельно выполняют ремонт ГБЦ, пренебрегая правилами, за счёт чего теряется герметичность соединения, протекает масло, пробивается прокладка, и иногда даже снижается компрессия в двигателе. Не пренебрегайте правилами и требованиями при установке ГБЦ.

Стоит так же помнить, что чрезмерное усилие при затяжке болтов в некоторых случаях вызывает деформацию корпуса самой ГБЦ. При затяжке болтов головки блока цилиндров соблюдайте момент затяжки колесных болтов, соблюдайте схему и технологию затяжки.

Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

Правильный порядок затяжки

Вне зависимости от типа двигателя порядок затяжки ГБЦ всегда одинаков. Любая головка затягивается с помощью двух рядов винтов, идущих параллельно камерам сгорания. Порядок отверстий – от первого к последнему цилиндру, по правому и левому, относительно первого цилиндра, ряду. Вот правильный порядок закручивания винтов:

  • 2 центральных болта правого и левого рядов. В четырехцилиндровых рядных (L4) моторах они расположены между 2 и 3 цилиндрами. В силовых агрегатах L6 они находятся по центру 3 цилиндра. В моторах V6 напротив каждого средней камеры сгорания;
  • 2 винта слева от центральных (по одному в каждом ряду);
  • 2 справа от центральных (по одному в каждом ряду);
  • 2 болта, расположенные слева в обоих рядах;
  • 2 болта расположенные справа в обоих рядах;
  • момент затяжки не более 1 кгс.м.

Некоторые мастера предпочитают другой порядок. Сначала закручивают 2 центральных болта (момент такой же, как описано выше), затем винты слева и справа по одному ряду, после чего также по другому ряду. Потом продолжают в этом же порядке закручивать остальные болты. И тот и другой порядок затяжки головки одинаковы по эффективности, поэтому каждый выбирает то, что нравится лично ему. Главное обеспечить правильное усилие во время затягивания. Закрутив все болты ГБЦ, их начинают затягивать в том же порядке. Момент должен составлять 3–4 кгс.м. Затем, соблюдая тот же порядок, еще раз затягивают с усилием 7–8 кгс.м. Максимальный момент зависит от марки и модели автомобиля, поэтому перед началом работы необходимо внимательно прочитать инструкцию по ремонту вашего автомобиля. В противном случае велик риск повреждения головки или блока цилиндров.

Для правильной затяжки используйте динамометрический ключ

Если длина винта больше, чем необходимо, то он упрется в дно колодца. Попытка его затянуть приведет к тому, что головка болта отломится или он сорвет резьбу в колодце. В любом случае, придется разбирать мотор, менять прокладку и скорее всего восстанавливать колодец. Это обойдется гораздо дороже нового комплекта винтов.

Через 300–700 километров (зависит от типа и модели двигателя) необходима протяжка ГБЦ. За время этого пробега, высокие температуры и вибрация привели к обжатию прокладки, поэтому необходимо снова затягивать болты. Обычно достаточно повернуть каждый болт 1–2 раза на 90 градусов, ориентируясь на показания динамометрического ключа, чтобы не превысить момент. Порядок затяжки такой же, как раньше.

Вывод

Теперь вы знаете, как производится затяжка головки блока цилиндров и какие ошибки допускают во время этой операции. Это поможет вам в самостоятельном ремонте и обслуживании своего автомобиля.

Моменты затяжки при ремонте двигателя

Моменты затяжки резьбовых соединений

Без динамометрического ключа в ремонте двигателя делать нечего! Моменты затяжки при ремонте Honda Civic, очень важны. Инженеры Honda вычислили для каждого болта и гайки в автомобиле свой момент. Затягивать от руки до характерного хруста не нужно. Во первых вы можете сломать какой нибудь болт, и доставать его будет крайне сложно. Во вторых перекошенная ГБЦ явно будет пропускать масло и охлаждающую жидкость. В Honda Civic, как и любой другой машине, используются разные моменты затяжки, от 10 Нм до 182нм и даже больше, болт шкива коленвала. Советую приобрести мощный динамометрический ключ, мощный и хороший, с щелчком по достижению момента, не берите стрелочный. И последние, все соединения которые находятся в составе одного элемента (диск, ГБЦ, крышки) затягиваются в несколько этапов от центра наружу и зигзагом. Итак по порядку, все описываю в Нм (Nm). Не забудьте немного смазать резьбу маслом или медной смазкой.

Пример динамометрического ключа, цена 50-100$

Данные моменты подходят для всей D Серии D14,D15,D16. Не проверял D17 и D15 7 поколения.

Болты крепления крышки ГБЦ
10 Нм

Болты постели ГБЦ 8мм
20 Нм

Болты постели ГБЦ 6мм
12 Нм

Гайки крышки шатуна
32 Нм

Болт шкива распредвала
37 Нм

Болт шкива коленвала
182 Нм

Болты крышки постели коленвала D16
51 Нм

Болты крышки постели коленвала D14, D15
44 Нм

Болты и гайки крепления масляного заборника
11 Нм

Болты крепления масляного насоса
11 Нм

Болта крепления платы привода (AT)
74 Нм

Болта крепления маховика (MT)
118 Нм

Болты крепления масляного поддона
12 Нм

Болты крышки заднего сальника коленвала
11 Нм

Датчик крепления помпы ОЖ
12 Нм

Болт крепления скобы генератора (от помпы к ген)
44 Нм

болт ролика натяжителя ГРМ
44 Нм

Болт датчика CKF
12 Нм

Болты крепления пластиковых кожухов ГРМ
10 Нм

Крепление датчика VTEC к ГБЦ
12 Нм

Болт масляного поддона (широкая прокладка), пробка
44 Нм

Моменты затяжки болтов ГБЦ

На более ранних версиях, было всего два этапа, позже уже 4

Важно Желательно, протягивать болты да и вообще работать с резьбовыми соединениями при температуре не ниже 20 градусов тепла. Не забывайте что нужно вычищать от любой жидкости и грязи резьбовые соединения.Так-же, желательно после каждого этапа подождать 20 минут для снятия “напряжения” металла

P.S. В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые.

Порядок затяжки болтов ГБЦ, постели коленвала, постели распредвала

  • D14A3, D14A4, D14Z1, D14Z2, D14A7 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D15Z1 — 30 Нм, 76 Нм Контрольный 76
  • D15Z4, D15Z5, D15Z6, D15Z7, D15B (3Stage) — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Y7, D16y5, D16Y8, D16B6 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Z6 — 30 Нм, 76 Нм Контрольный 76
  • Контргайка настройки зазоров клапанов d16y5, d16y8 — 20
  • Контргайка настройки зазоров клапанов D16y7 — 18
  • Банджо болт топливного шланга d16y5, d16y8 — 33
  • Банджо болт топливного шланга D16y7 — 37

Другие моменты затяжки

  • Гайки на дисках 4х100 — 104 Нм
  • Свечи зажигания 25
  • Ступичная гайка — 181 Нм

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

  • Автоэкзотика – 1 мая
  • Jap Days – 22 Июня
  • JAP CAR FEST – 19-21 июля

Работа с динамометрическим ключом

Динамо-ключ имеет измерительную шкалу, позволяющую точно определить усилие затяжки. Перед использованием новый ключ следует разработать, сделав несколько затяжек на минимуме, благодаря этому детали механизма смажутся. После использования инструмент нужно убрать на хранение, смазав тонким слоем машинного масла. После каждой процедуры следует выставлять ноль (если использовался щелчковый ключ), чтобы впоследствии пружина сохранила свою упругость и точность сохранилась. При активном использовании ключа пружина все равно растягивается, поэтому рекомендуется каждый год производить калибровку. При затяжке нельзя стучать по инструменту или использовать всевозможные удлинители.

Если у автомобилиста имеется ключ щелчкового типа, то перед затяжкой нужно выбрать необходимый момент. Для этого раскручивают гайку, располагающуюся внизу рукояти, и выставляют нужное значение. После этого гайку закручивают. При закручивании болтов головки блока цилиндров ключ издаст щелчок и начнет проскальзывать. Это означает, что требуемый момент силы достигнут.


Инструкция по работе с ключом щелчкового типа

Стрелочный инструмент не позволяет выставить момент затяжки заранее, поэтому усилие придется контролировать непосредственно в процессе

Затягивать крепеж необходимо осторожно, чтобы случайно не приложить больше усилий, чем необходимо. Нужное показание на шкале лучше обозначить заранее

Указатель при закручивании остается неподвижным, а рукоятка со шкалой смещается.

Электронный динамо-ключ напоминает щелчковый, только измерение осуществляется с помощью электронного устройства. Момент также выставляется заранее. Когда он достигнут, издается звуковой сигнал.

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов

Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки

Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать. Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Работа с динамометрическим ключом

В начале монтажа установите динамометрический ключ в положение, называемое у механиков нулевым. Такое положение — момент, когда показания ключа равны изначальному положению болта. Внимательно посмотрите на цифры в момент начала крепежа, запомните, а лучше запишите.

Медленными и аккуратными движениями начинайте крутить ключ и внимательно следите за показателями, если момент остаётся на том же месте, значит крепеж поддался растяжению. Если момент резко изменяется, значит нужно добиваться движения болта. Резкое увеличение момента говорит о том, что держатель не до конца растянут. Тогда монтаж придётся совершать после стабилизации.

Если же при затяжке момент резко начинает уменьшаться — крепеж деформирован, замена неизбежна.

Езда по проселочным дорогам сразу же после трассы губительно влияет на двигатели отечественных автомобилей. При езде двигатель машины постоянно то нагревается, то остывает, что плохо сказывается на качественном креплении. Болты разбалтываются, что приводит к поломкам, протечкам масла. Резкие перепады температур негативно влияют на правильное крепеление болтов

Ответственно относитесь к замене этой маленькой, но важной детали автомобиля

Вот таблица моментов, которые нельзя превышать при затяжке.

8.8 10.9 12.9
М6 10Нм 13Нм 16Нм
М8 25Нм 33Нм 40Нм
М10 50Нм 66Нм 80Нм
М12 85Нм 110Нм 140Нм
М14 130Нм 180Нм 210Нм
М16 200Нм 280Нм 330Нм
М18 280Нм 380Нм 460Нм
М20 400Нм 540Нм 650Нм
М22 530Нм 740Нм 880Нм
М24 670Нм 940Нм 1130Нм
М27 1000Нм 1400Нм 1650Нм
М30 1330Нм 1800Нм 2200Нм
М33 1780Нм 2450Нм 3000Нм
М36 2300Нм 3200Нм 3850Нм
М39 3000Нм 4200Нм 5050Нм
М42 3700Нм 5200Нм 6250Нм

Основные резьбовые соединения в двигателе

Работу следует начинать только после ознакомления с рекомендациями изготовителей автомобиля по эксплуатации и ремонту. Там водитель найдет все необходимые сведения для выполнения работы, в том числе усилия и очередность затягивания болтов.

Еще одной особенностью использования таких болтов является установка их под определенным углом. Для этого потребуется специальный ключ с индикатором, который покажет градус наклона.

Пользователь Игорь Иванов показывает на видео установку и затяжку ГБЦ.

К сожалению, водители, самостоятельно выполняющие восстановление силового агрегата, допускают досадные ошибки, которые могут нанести вред блоку цилиндров и рабочему инструменту.

К ним можно отнести следующее:

  • оставление моторной смазки или других посторонних частиц в местах установки крепежных изделий;
  • завышение величины усилия затягивания болтов;
  • применение инструмента, не предназначенного для этой операции;
  • несоблюдение очерёдности затягивания ГБЦ;
  • использование болтов несоответствующей длины.

Если момент подтягивания крепежных винтов моторе определять «на глазок», чаще всего происходит перетяжка, которая приводит к разрыву болтов. Изношенными гранями ключа можно повредить головку крепежного элемента, после чего завернуть или вывернуть его будет невозможно. Самостоятельно изменённый порядок установки болтов приведет к возникновению перенапряжений в корпусе головки, а это чревато появлением трещин.

Трещина ГБЦ

Если через трещины или прогары жидкость для охлаждения мотора попадёт в систему смазки, произойдет разжижение моторного масла. После этого давление смазки уменьшится, и поступление его к местам трения будет недостаточным, а вкладыши коленчатого вала могут провернуться. Многими документами допускается повторное применение крепежных элементов, но лучше использовать новые изделия. Крепиться ГБЦ к блоку цилиндров должна только качественными винтами.
