Лада х рей подушки безопасности

Экстерьер Лада Икс Рэй

Внешний вид Lada XRay эффектен – сказалось использование в исполнении кузова элементов Х-дизайна как в передней части, так и с бортов. Причём по бокам автомобиля этот приём использован с применением технологии тиснения, создающей на поверхности дверей и крыльев объёмный контур нужного профиля. У эффектности такого решения есть и обратная сторона медали – сложность восстановления контура тиснения после повреждений и преждевременный износ лакокрасочного покрытия на кромках (потёртости) при использовании контактной мойки кузова.

Угол наклона лобового стекла и капота подчёркивают динамичность машины, размеры арок позволяют установить шины большего размера, чем штатные на 16-дюймовых дисках. Вполне уместны, причём без снижения динамических характеристик кроссовера, диски диаметром в 17 дюймов, заявляющие о мощности двигателя, но расплатой будет повышенный расход топлива.

Огорчает неожиданное отсутствие рейлингов, лишающее возможности установки на крышу современного обтекаемого багажника – желанного атрибута автомобиля такого класса. Но они уже присутствуют на концепте — Lada XRay Cross, планируемой к сходу с конвейера АвтоВАЗа в 2020 г. и отличающейся, кроме этого, наличием защитного спортивного обвеса из чёрного матового пластика по периметру кузова и увеличенным дорожным просветом.

Багажник

Объём багажного отсека Lada XRay составляет 361 л – для кроссовера вполне приемлемо, тем более, что в конструкции предусмотрена трансформация багажника путём складывания спинок задних сидений, после чего вместительность отделения увеличивается до 1207 л.

К достоинствам багажника относятся:

  • высокое расположение крышки багажника в открытом состоянии – предупреждение травм головы;
  • электропривод замка – лёгкость открывания (гидроизолированная клавиша);
  • мягкая отделка, включая крышку, предохраняющая багаж и кузов от повреждений;
  • розетка на 12 вольт – возможность подключения электронасоса;
  • подсветка с левой стороны – удобство использования в тёмное время суток;
  • крепёжные рымы в фальшполу и стропы – для фиксации багажа.

Не обошлось и без недостатков:

  • малый проём крышки багажника – ограничение при перевозке габаритных грузов;
  • малое расстояние между крепёжными рымами – неудобно вязать стропы под габаритным багажом;
  • недостаточная прочность фальш-пола – прогибается при значительном весе багажа, а после демонтажа, если находишься в пути, его некуда деть.

В двух словах, положительных впечатлений от багажника гораздо больше, чем претензий к нему.

Результаты

Автоматическое срабатывание системы Эра-глонасс – отклоняем вызов экстренной помощи. Первый взгляд на машину, после удара, заставляет насторожиться экспертов – небольшой залом на стойке лобового стекла, для современных автомобилей, с крепкими кузовами, это не характерно – плохой «звоночек».

Смотрим на порог с водительской стороны – он немного просел, манекен водителя сидит низко, уперся коленями в панель, кресло опустилось вниз вместе с полом. Дверь открылась без помощи специального инструмента, но заметно подклинивала в проеме. Пассажир себя чувствует весьма хорошо, при беглом осмотре.

Передняя часть автомобиля максимально сильно смялась, чтобы рассеять силу лобового удара и не передавать ее на силовую клетку салона. На видео видно, как сложился лонжерон. Но деформация пошла дальше – сложился подрамник, но не достаточно, передал удар на пол под водительским креслом, о чем свидетельствуют складки в днище и залом силовой части каркаса. Вот почему просело сиденье водителя.

В отличие от Лада Веста Кросс, у которой были разрывы в этих местах, кузов Х Рея остался целым. На видео сверху хорошо видно, что порог машины и ее низ не разорвало после краш теста – прогиб есть, а металл целый. Страхи инженеров за увеличенные передние колеса, которые могли ухудшить картину деформации кузова в районе водительского кресла – не оправдались, все нормально.

Отдельно стоит сказать за удерживающие системе безопасности – подушки и ремни с «преднатягом». Если сравнивать с французскими марками, то при срабатывании подушек безопасности на Логане, лицо манекена испытало сильный удар, а ремни не справились со своей задачей – уберечь от удара головой о выстрелившую подушку. В Лада Х Рей Кросс во время краш теста подушки сработали так, как ожидали инженеры, а ремни отработали штатно.

ТО. Что и когда делать

Перечень работ технического обслуживания Лада X-Ray – достаточно обширен. Но большую часть этих работ можно охарактеризовать как «подергать, послушать, проверить». То есть, к таким регламентным работам можно отнести такие пункты, как проверка уровня технических жидкостей, диагностика подвески, проверка люфтов, давление в шинах, смазка петель и замков и т. д. В общем, все то, что опытный автовладелец самостоятельно все делает в процессе эксплуатации, а не дожидаясь, когда одометр покажет 15 тыс. км.

Но есть в первом ТО и работы, связанные с заменой некоторых рабочих жидкостей и расходных материалов. Так, при этом обслуживании замене подлежат:

  • Масло и фильтрующий элемент;
  • Воздушный фильтрующий элемент силовой установки;
  • Салонный фильтр;

Также обязательно проверяется уровень остальных технических жидкостей (и при надобности – восполняется) и состояние колодок тормозных механизмов.

При ТО-2, которое делается через 30 тыс. км пробега, в сервисном центре выполняется весь перечень работ ТО-1, а также дополнительно заменяются свечи зажигания. ТО-3 по перечню работ полностью соответствует ТО-1, но дополнительно проводиться замена тормозной жидкости.

Все работы по техническому обслуживанию повторяются вплоть до ТО-6. При наезде 90 тыс. км. дополнительно замены требует ремень привода вспомогательного оборудования вместе с натяжным роликом, а также охлаждающую жидкость.

Здесь стоит отметить, что хоть автопроизводитель и указывает, что ремень привода ГРМ замене подлежит при 180 тыс. км, но до такого пробега лучше не дотягивать и провести его замену при проведении ТО-6.

Что касается технических жидкостей, кроме масла, то их также следует менять через каждые 3 года, в случае, если пробег авто не достиг требуемой отметки.

Подведем небольшой итог. Замене подлежат каждые:

  • 15 тыс. км – масло и фильтра, при надобности — колодки;
  • 30 тыс. км – свечи;
  • 45 тыс. км – тормозная жидкость;
  • 90 тыс. км – приводные ремни с натяжными роликами (ГРМ и навесного оборудования);

Это основные виды работ, и выполнять их нужно обязательно. Все остальное обслуживание по большей части проводиться в процессе эксплуатации.

Технологическая инструкция Lada Vesta

1 Общие указания

Внимание. К работе с автомобилями, оборудованными системой надувных подушек безопасности (СНПБ), допускается только обученный персонал, ознакомленный с данной технологической инструкцией

1.1 Работы проводить в соответствии с требованиями «Межотраслевых правил по охране труда на автомобильном транспорте» ПОТ РМ-027-2003, инструкций по охране труда для слесарей, действующих на предприятии и раздела 2 данной инструкции.

1.2 Неправильное обращение, хранение, транспортировка, установка или демонтаж компонентов СНПБ могут привести к непредусмотренному их срабатыванию и травмированию людей или к нарушению нормального функционирования системы в целом.

1.3 Компоненты СНПБ одноразового действия. Сработавшие в результате ДТП или иного происшествия модуль надувной подушки безопасности водителя (МНПБВ), модуль надувной подушки безопасности пассажира (МНПБП), боковые надувные подушки безопасности (БНПБ), ремни безопасности с устройством предварительного натяжения, блок управления системы надувных подушек безопасности (БУСНПБ) необходимо заменить.

При срабатывании МНПБВ на автомобиле обязательной замене подлежат также рулевое колесо и соединитель с устройством вращающимся.

1.4 Компоненты СНПБ (МНПБВ, МНПБП, БНПБ, БУСНПБ и ремни безопасности с устройством предварительного натяжения), сработавшие или не сработавшие, но со следами повреждений, подлежат замене. Допускается устанавливать компоненты системы соответствующие только модели данного автомобиля. Забракованные компоненты СНПБ должны быть помещены в изолятор брака на складе хранения.

1.5 При повреждении рулевого колеса с МНПБВ замене подлежит рулевое колесо.

1.6 Наличие СНПБ на автомобиле подтверждается надписью «AIRBAG» на крышке модуля надувной подушки безопасности водителя, установленного на рулевом колесе, надписью «AIRBAG» на панели приборов со стороны переднего пассажира и этикетками «AIRBAG», вшитыми в обивки спинок передних сидений.

4 Устройство

4.1 Система надувных подушек безопасности является дополнительным средством защиты водителя и пассажира, пристегнутых ремнями безопасности, и предназначена для снижения тяжести их травмирования при фронтальных (30 градусов) столкновениях автомобиля в дорожно-транспортных происшествиях. СНПБ срабатывает в зависимости от силы столкновения автомобиля с различными препятствиями.

СНПБ в случае штатного срабатывания в аварийной ситуации запускается вне зависимости от состояния пристегивания водителя или переднего пассажира ремнём безопасности. Поэтому, использование ремней безопасности водителем и передним пассажиром является обязательным условием эффективной работы СНПБ.

СНПБ начинает функционировать после включения зажигания и управляется электронным блоком (БУСНПБ) с функцией самодиагностики.

Срабатывание системы осуществляется подачей электрического сигнала от БУСНПБ на модули надувных подушек безопасности и ремни безопасности с устройством предварительного натяжения.

4.2 В состав 6-канальной СНПБ входят следующие элементы:

  • модуль надувной подушки безопасности водителя (МНПБВ);
  • модуль надувной подушки безопасности пассажира (МНПБП);
  • боковые надувные подушки безопасности (БНПБ);
  • ремни безопасности с устройством предварительного натяжения;
  • датчики бокового удара (ДБУ);
  • блок управления системы надувных подушек безопасности (БУСНПБ);
  • выключатель подушки безопасности пассажира;
  • датчики непристегнутых ремней безопасности водителя и переднего пассажира;
  • датчик присутствия пассажира;
  • сигнализаторы режимов работы СНПБ.

4.3 Состояние СНПБ отображается сигнализатором диагностики (символ оранжевого цвета), расположенным в комбинации приборов, который после включения зажигания, при отсутствии неисправностей, должен включиться на 6-8 секунд и выключится.

В системе НПБ имеется неисправность, если:

  • при включении зажигания после 6-8 секундного горения сигнализатор не выключается и продолжает гореть;
  • сигнализатор включается во время эксплуатации автомобиля и продолжает гореть;

Состояние ремня безопасности водителя отображается сигнализатором , расположенным в комбинации приборов.

Управление сигнализатором диагностики и сигнализатором непристегнутого ремня безопасности осуществляется по шине CAN.

Состояние ремня безопасности пассажира и статус подушки безопасности пассажира отображается соответственно сигнализаторами и , расположенными в блоке освещения салона (БОС).

4.4 Обмен данными между БУСНПБ и блоками управления других систем автомобиля осуществляется по шине CAN.

Скачать
Чтобы скачать файлы нужно авторизироваться на сайте

ХОДОВАЯ ЧАСТЬ

Спереди независимая подвеска с амортизационными стойками МакФерсон, унифицированная с Renault Duster. Судя по «Дастеру» — надёжная и недорогая. Сзади — обычная «балка» с пружинами и амортизаторами. По ходовым качествам — средней жёсткости: сглаживает мелкие неровности дороги и не пробивает стойки на больших ямах.

— На 17-дюймовых колёсах жестковато. Но хорошо управляется. Для комфорта лучше «шестнадцатые» или даже «пятнадцатые» с большой резиной. На задних местах пассажиры жалуются на излишнюю тряску на кочках, — отмечает Евгений.

Дорожный просвет составляет 19,5 см. Этого достаточно для комфортной парковки к бордюру, а по зимней колее — не цеплять наст днищем.

Однако надеяться лишь на клиренс не приходится — из-за отсутствия полного привода и хоть каких-то внедорожных качеств съезжать с асфальта можно только, если убедились в твёрдости грунта.

Характеристики силовых агрегатов.

Предназначенные для комплектации Лада Х-рей моторы используются и на других моделях производства АвтоВАЗ (Калина 2, Приора, Гранта, Веста), демонстрируют надежность и высокий уровень эксплуатационных показателей.

Двигатель ВАЗ-21129.

Вазовский двигатель 21129 был создан как модификация известного мотора 21127.

Среди важных изменений конструкции внимания заслуживают:

  • Использование во впускном коллекторе заслонок, динамичная изменяющих его длину. Результат — получение оптимального режима на высоких и, частично, низких.
  • Замена датчика массового расхода воздуха на пару, контролирующих температуру и давление. Модификация призвана улучшить контроль топливо-воздушной смеси и устранить нестабильность работа на холостом ходу.
  • Модернизация системы выпуска;
  • Изменение прошивки.

Последние доработки призваны обеспечить соответствие нормам Евро 5 по токсичности выхлопа.

В результате силовой агрегат получил такие характеристики:

  • Расположение цилиндров в блоке – рядное;
  • Установка – поперечная;
  • Число цилиндров – 4;
  • Количество клапанов -16 (по 4 клапана на цилиндр);
  • Диаметр цилиндра — 82 мм;
  • Ход поршня — 75.6 мм;
  • Рабочий объем — 1596 куб.см;
  • Степень сжатия – 10.7.

Топливо и смазочные материалы:

  • Тип – бензиновый, атмосферный;
  • Рекомендуемое топливо – неэтилированный бензин с октановым числом 95 (например, АИ-95). За счет настроек электроники допускается применение бензинов 92 бензинов.
  • Питание – система впрыска с микропроцессорным управлением (инжектор);
  • Количество масла в системе смазки – 3.5 л:
  • Рекомендованные смазки – класс вязкости по SAE J30, в зависимости от температуры зимой, для большинства российских территорий – 5W-40, 10W-30, 10W-40, 15W-40.
  • Расход масла – 0.3% от расхода топлива.
  • Расход топлива на Lada Xray c 5МКП на 100 км (городской / загородный / смешанный цикл) – 9.3/ 5.9/ 7.0 л.
  • Мощность (max) – 78 кВт/ 106 л.с. при скорости вращения 5800 об./мин.
  • Момент (max) – 148 Нм при скорости вращения 4200 об./мин.

Динамика для Лада Х-рей с 5МКП:

  • Максимальная скорость 172 км/ч;
  • Время разгона при старте с места до 100 км/ч – 11.7с.

Ресурс — 200 тыс.км пробега.

При всех положительных отзывах двигатель обладает существенным недостатком — для тяжёлого X-ray он слабоват, о чем явно говорят показатели расхода топлива и динамики.

Двигатель ВАЗ-21179.

Как и для предыдущего, прототипом мотора стала серия 21126/21127.

Однако силовой агрегат подвергся существенной доработке:

  • За счет увеличения радиуса кривошипа коленвала больше стал ход ход поршней, что при сохранении диаметра цилиндров обеспечило рост рабочего объема и мощности.
  • В головке ГБЦ двигателя установлены клапана Mahle.
  • Дроссельная заслонка лишилась механического привода (педаль газа стала электронной).
  • До 39мм увеличился диаметр входных каналов коллектора.

Двигатель демонстрирует следующие характеристики. В результате силовой агрегат получил такие характеристики:

  • Расположение цилиндров в блоке – рядное;
  • Установка – поперечная;
  • Число цилиндров – 4;
  • Количество клапанов -16 (по 4 клапана на цилиндр);
  • Диаметр цилиндра — 82 мм;
  • Ход поршня — 84 мм;
  • Рабочий объем — 1774 куб.см;
  • Степень сжатия – 10.3.

Топливо и смазочные материалы:

  • Тип – бензиновый, атмосферный;
  • Рекомендуемое топливо – неэтилированный бензин с октановым числом 92 (допускается благодаря дополнительным настройкам электроники), 95 (рекомендованное).
  • Питание – система распределенного впрыска с электронным управлением (инжектор);
  • Количество масла в системе смазки – 4.1 л:
  • Как для предыдущего рекомендуются смазки с классом вязкости SAE J30, в зависимости от климатических условий используются 5W-40, 10W-30, 10W-40, 15W-40.
  • Нормативный расход масла – 0.3% от расхода топлива.
  • Расход топлива на 100 км (город/ трасса / смешанный цикл)

-В комплектациях c 5МКП – 9.3/ 5.8/ 7.4 л.

-В комплектациях c 5АМТ – 8.6/ 5.8/ 6.8 л.

  • Мощность (max) – 90 кВт/ 122 л.с. при скорости вращения 6050 об./мин.
  • Момент (max) – 170 Нм при скорости вращения 3700 об./мин.

Почему горит значок подушки безопасности на «Ладе Весте»

На приборную панель выведены индикаторы, которые сообщают автовладельцу о текущем состоянии узлов и агрегатов машины. Если загорается хоть один тревожный значок, ехать нельзя, пока не будет выявлена и устранена причина сигнала.

Особенности работы индикатора подушек

ПБ на панели «Весты» обозначены надписью «Airbag», загорающейся в момент поворота ключа зажигания.

Если система в порядке, бортовой компьютер диагностирует работу пиропатронов, датчиков ударов, натяжителей ремней безопасности. Индикатор в это время мигает 6 раз. По завершении самотестирования сигнал гаснет.

Значок подушек безопасности. Источник фото: https://www.drive2.com/c/538677960433993241/

Когда нештатно загорелась подушка безопасности на «Весте», владельцы выясняют, почему это произошло, до начала движения.

Обрывы в проводке и повреждения клемм

Часто виной бывают порванные провода, плохо подсоединенные или окисленные клеммы аккумулятора.

Другие причины:

  • снимали сиденья, повредили проводку;
  • ремонтировали рулевую колонку с отключением подушки, потом недостаточно плотно подсоединили разъемы;
  • демонтировали панель приборов, повредили провода или не до конца защелкнули соединения датчиков ударов.

Короткое замыкание в цепи будет еще одной причиной постоянно горящего индикатора пассивной безопасности.

Повреждение датчиков удара

Работа ПБ завязана на ремне безопасности, а также на датчиках удара. Когда на «Ладе Весте» хотя бы один из таких электромеханических контроллеров выходит из строя, постоянно горит значок подушки безопасности.

Компактные датчики расположены внутри машины, в местах, близких к ПБ. Контроллеры распознают столкновение, передают импульсы на управляющее устройство. Когда возникает сильное фронтальное или боковое ускорение (удар), датчик замыкает контакты, через них начинает идти ток. В результате срабатывает исполнительный механизм (пиропатрон), тканевый мешок наполняется газом.

От слабого удара процесс не активируется. Если во время ДТП оборвалась связь с аккумулятором, подушка все равно надуется: в системе предусмотрено конденсаторное устройство, сохраняющее заряд некоторое время.

Датчики удара неремонтопригодны. Для диагностики их работы водители пользуются специальными сканерами. В случае обнаружения поломки необходимо купить новую деталь: артикул оригинальной запчасти 21700382405000, цена 1426 руб.

Другие составляющие системы надувных подушек безопасности:

  • Блок управления SRS — артикул 217003824010112, цена от 1500 до 5000 руб.
  • Выключатель ПБ — 21703709315, стоит 2275 руб.
  • Датчики непристегнутых ремней — каталожный номер И482, цена от 1400 руб.
  • Датчик присутствия пассажира — А2518706210, стоит от 2500 руб.

Блок подушек SRS «Весты». Источник фото: https://ascperm.ru/lada/vesta/blok-upravleniya-podushkami-bezopasnosti-srs-airbag/blok-upravleniya-podushkami-bezopasnosti-srs-airbag-lada-vesta-23980/

Когда подушки сработали штатно и по назначению, блок SRS (система пассивной безопасности) необязательно менять полностью: его можно перепрошить.

Другие поломки и сбои

Проблемы с чувствительным устройством бывают механического, электронного и электрического характера.

Почему горит значок подушки безопасности на «Ладе Весте»:

  • разрядилась АКБ;
  • нарушилась герметичность мешка;
  • электронный блок не обнулили после срабатывания ПБ;
  • сбилась программа ЭБУ;
  • закончился срок эксплуатации пиротехнического патрона;
  • окислился один из контактов или оборвался один из проводов;
  • неисправный диод в плафоне Эра-Глонасс в жаркую погоду выдает ошибку в виде горящей подушки. При понижении температуры лампочка гаснет. Со временем сигнал не исчезает даже в холод.

Если на Lada Vesta загорелся значок подушки и беспрерывно светится, нужно проанализировать все работы, которые проводились в машине: ремонт, замена запасных частей. Стоит проверить предохранители F21 (15A) в монтажном блоке. Иногда простая мойка салона приводит к сбою работы системы пассивной безопасности, если в датчики ремня попала вода.

Повреждения датчиков удара

Срабатывание системы подушки безопасности зависит от датчиков замка ремня безопасности и удара. При выходе их из строя загорается лампочка, которая продолжает светить постоянно.

На современный автомобиль устанавливается обычно не менее четырех датчиков удара. Их размещают спереди для того, чтобы подушка сработала с большей вероятностью. При повреждении даже одного из них горит индикатор

В таких случаях важно выявить конкретный датчик, отремонтировать или заменить его

Контроль замка ремня безопасности нужен для того, чтобы при его открытом состоянии данное устройство не срабатывало. Зачастую причиной поломок замка является попадание воды при мойке салона. Данную ошибку возможно выявить с помощью специального сканера для диагностики.

Снятие и установка подушек безопасности

Одноразовый тканевый шар после столкновения меняют на новый элемент. ЭБУ после этого записывает в память ошибку. Если блок не удалось перепрошить, то покупают и устанавливают другой компонент.

Пассажирская

Расположение устройства – рама авто, за панелью торпедо.

Замена проходит так:

  1. Обесточивают машину.

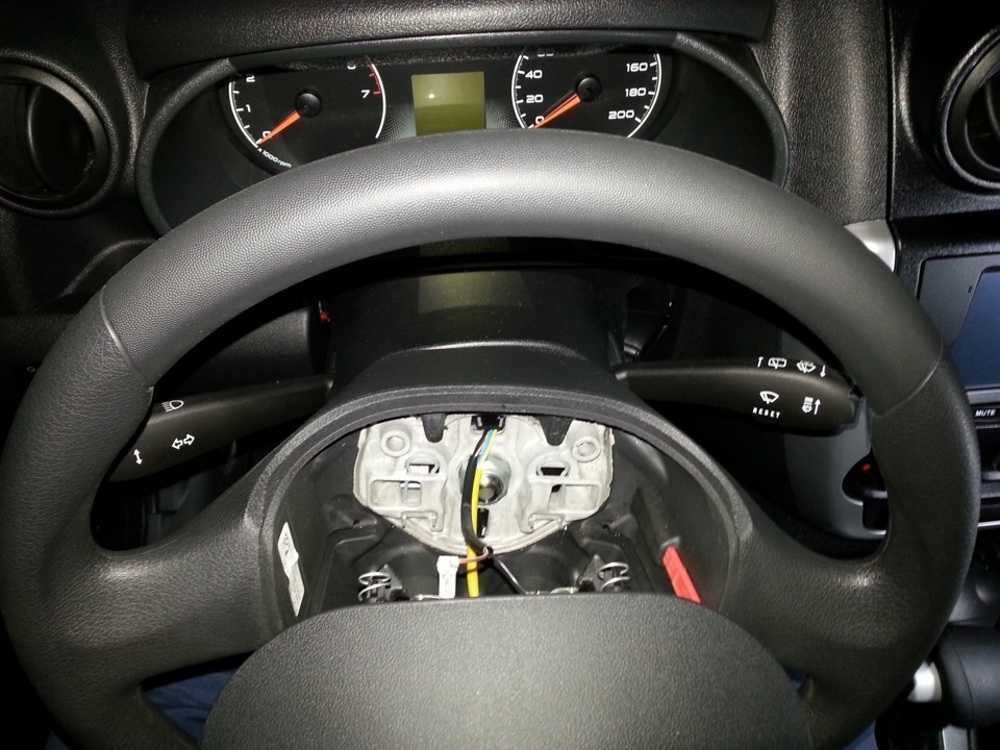

  2. Снимают кожух руля и подушку, даже если она исправная.
  3. Демонтируют руль.
  4. Выкручивают болты над педалями, добираются до центральной консоли.
  5. Отщелкивают отверткой клипсы консоли, снимают магнитолу.
  6. Демонтируют панель торпедо.
  7. Отсоединяют проводку, убирают подушку.
  8. Устанавливают новый мешок.

Потом все собирают в обратной последовательности.

Боковые

Работу с пиротехническим модулем проводит обученный персонал. Порядок действий:

  1. Отключают АКБ.
  2. Снимают переднее сиденье.
  3. Демонтируют подголовник и направляющие его втулки.
  4. Снимают наружный кожух и внутренний щиток переднего сиденья.
  5. Снимают заднюю панель спинки и обивку.
  6. Демонтируют подушку безопасности.
  7. Устанавливают новый мешок.

Далее монтируют обивку, заднюю панель и прочие детали, снятые ранее.

Проверить правильность работы можно только в экстренной ситуации, в следующем ДТП. Поэтому среднестатистический водитель не должен рисковать и самостоятельно менять ПБ.

Подушка в руле

Основные действия демонтажа водительской подушки в руле одинаковы для всех автомобилей «Лада Веста»:

  1. Сначала отключают аккумуляторную батарею.
  2. Далее выкручивают винты, освобождают подушку.
  3. Отсоединяют фиксаторы проводов и колодку.

Подушка в руле. Источник фото: https://www.drive2.ru/l/3006618/

Теперь можно снять подушку безопасности с руля «Весты», установить другую. Для этого продолжают работу в обратной последовательности.

Иногда после аварии водители не хотят ставить новое средство пассивной безопасности из-за высокой цены (12-20 тыс. руб.) или других причин. Чтобы обмануть ЭБУ, прибегают к муляжу. К фальшивой накладке на руль подключают реле времени, которое через 5-7 секунд после запуска двигателя обесточивает лампочку. Стоит обманка от 2 500 руб.

Общая оценка и выводы

X-Ray несмотря на многочисленную критику является одним из лучших авто отечественного производства. За небольшие деньги покупателю предоставляется большой набор различных опций. При этом наличие конкретных функций не считается деталью маркетинга, а является вполне оправданной необходимостью.

Помимо различных опций производитель предлагает максимально подготовленный автомобиль, который адаптирован к отечественным условиям эксплуатации.

Модель имеет обработанное днище, энергоемкую подвеску, защиту двигателя, высокий клиренс, большой профиль шин, качественные фильтры, хорошее освещение, а также усиленные кузовные узлы. Все это можно получить уже в базовой версии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
