Шеви нива метки цепи грм

Выбор деталей

При покупке новой цепи желательно проверить ее качество. Для этого ее держат в горизонтальном положении боковыми частями звеньев вниз. Если провисание концов цепи превышает 10 мм, то лучше выбрать другую деталь. Также необходимо подобрать остальные элементы привода ГРМ.

Детали производства АвтоВАЗ и артикулы:

  • цепь — 21214-1006040-82;

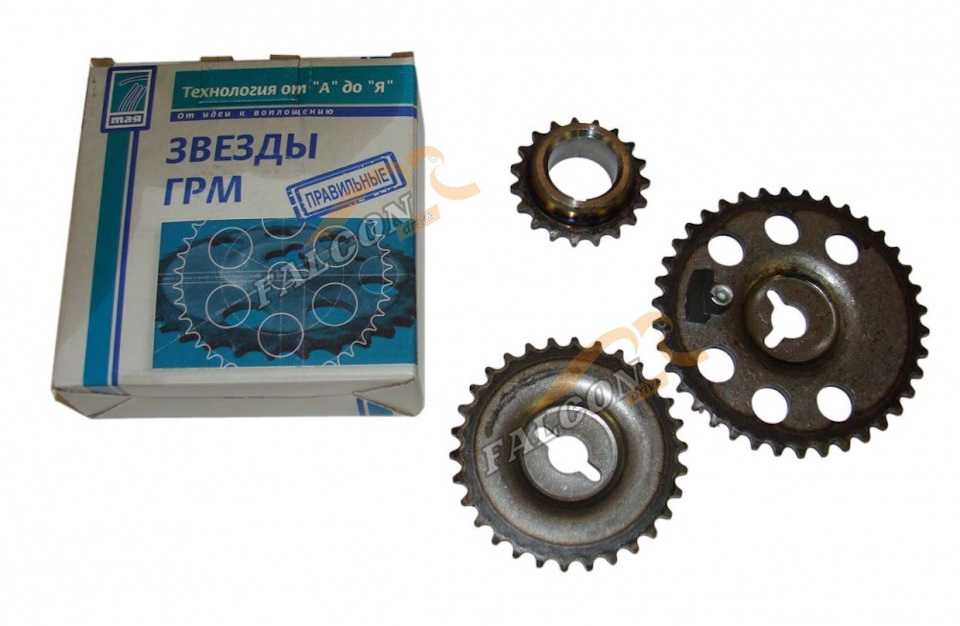

  • комплект шестерен — 2123-1006020-86;
  • успокоитель — 21214-1006100-01;
  • башмак натяжителя цепи — 21214-1006090-01

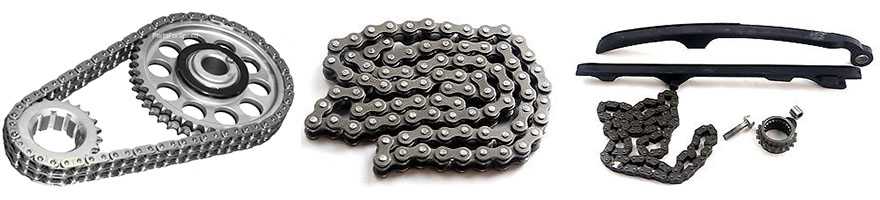

Не менее распространенным вариантом является готовый комплект деталей производства фирмы «Русмаш» (номер 10–1006001). Одним из отличий такого набора является автоматический натяжитель Пилот, который по своим геометрическим размерам полностью соответствует штатной детали. Конструктивной особенностью натяжителя является возможность автоматической корректировки растяжения цепи. При этом для его работы не нужно подачи масла, все осуществляется при помощи пружин. Натяжитель Пилот поставляется и отдельно от набора (номер детали 21214–1006060).

На очень ранних машинах Нива Шевроле выпуска с 1998 до 2002 года встречается «гибридная» модель двигателя, которая оснащена двухрядной цепью и элементами натяжения цепи от ВАЗовской «классики». На такие машины нужны свои запчасти, которые покупаются только после разборки двигателя и выяснения типа детали.

Для замены ремня на двигателях Opel обычно приобретают оригинальный комплект для замены (артикул 1606306) или его аналог Contitech (CT 975 K3). При замене ремня обязательно ставится новая помпа, наиболее частым выбором являются детали производства SKF (VKPC 85624) или Hepu (PK03270).

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

Цепь грм шевроле нива какая лучше

Извиняйте за не подробный отчет где что крутить, работа была проделана 2 месяца назад. Подошел пробег к 104 тыс. В голову закралась мысль, а не сменить ли цепь грм. По умным книжкам и по отзывам людей к пробегу в 100 тыс. цепь растягивается. Машинку свою люблю, поэтому заднюю не стал включать. И детали выбирал не из дешевых. Не люблю экономить на автомобиле. Итак что решено было сменить. Цепь грм фирмы автоваз.

Из всех что нашел по поставщикам магазинов в городе самая известная фирма. Звезды грм.

С ними вообще беда. По городу в наличии нигде не было. Мне нужны были под датчик фаз. Пришлось заказывать. Пришли первый раз. Упакованы с целофан из под хлеба как будто. Ржавые. Как будто из подвала достали. Попрощался с продавцом. Условия мои были что нормальные звезды, как положено в упаковке. Условия он не выполнил. Хотя его не виню, это поставщики такие. Через неделю только приобрел то что искал. Ролики 2шт. Фирма INA.

Самые дорогие выходят из представленных. Ставяться на конвеер кстати они. Помпа Luzar turbo.

Тоже дороже, чем обычные. Кому ставил их, все довольные, нареканий не было ни от кого. Патрубки охлаждения фирмы автоваз.

Промежду прочем (о прочем чуть позже) была поменяна цепь.

Делаю по этому поводу отдельную запись, поскольку цепь ГРМ — это важно!

Как оказалось — механический натяжитель Пилот был на максимуме.Т.е. цепь вытянута.

Эта уже вторая цепь. Была поставлена при пробеге около 85 тысяч км. И проходила порядка 60 тысяч км.

Первый раз рекомендуют менять цепь на 80-90 тысячах.На 100 тысячах уже строго рекомендуется.На 110 тысяча если цепь не поменяна, то как вы вообще ездите?!

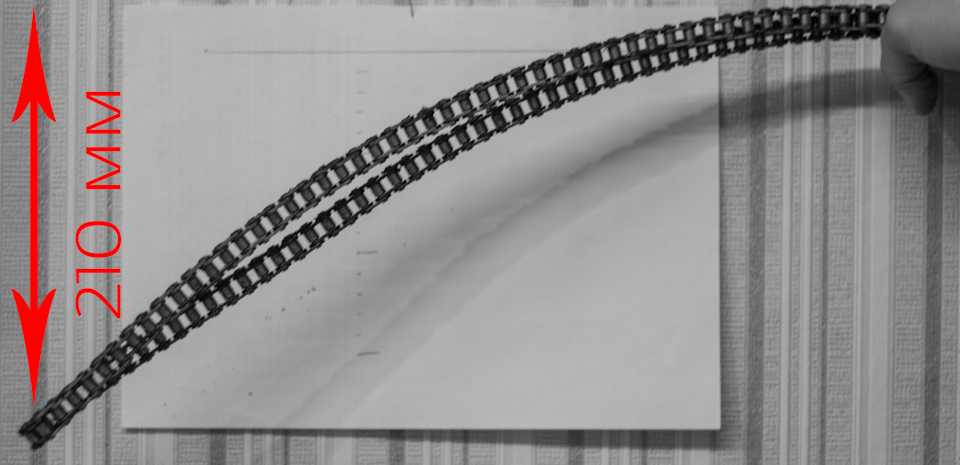

Для тех кто не понял хорошо это или плохо матчасть:

А тут все 200 мм (!) да еще и неравномерный провис.

Цепь — 810Башмак — 240Успокоитель — 220Работа — 2300

Постоянный вопрос — какую цепь ГРМ купить для Шевроле Нива 1.7? Цепь ГРМ Chevrolet Niva 1.7 можно купить отдельно, либо в комплекте, где помимо цепи идут успокоитель, натяжитель, шестерни коленвала и распредвала (в зависимости от комплектности).

Регламент замены цепи ГРМ Шевроле Нива 1.7 в два-три раза больше чем у ремня ГРМ и составляет 120-150 тыс. км. пробега. Обрыв цепи ГРМ на Chevrolet Niva 1.7 встречается очень редко. Если это произошло, то последствия от обрыва цепи в разы серьезнее чем от обрыва ремня. Если вы решили купить оригинальную цепь ГРМ или комплект цепи, то все элементы продаются по отдельности, за редким исключением. Полные комплекты цепи ГРМ бывают только неоригинальными.

Стоимость цепи ГРМ Шевроле Нива 1.7:

Варианты цепи ГРМ Цена цепи Купить
Цепь ГРМ Шевроле Нива 1.7, оригинал от 3500 руб.
Цепь ГРМ Шевроле Нива 1.7, неоригинал от 2800 руб.
Комплект цепи ГРМ Шевроле Нива 1.7 от 7800 руб.

Купить цепь ГРМ Шевроле Нива 1.7

Whatsapp / Viber : +7 (911) 766-42-33

Бесплатная доставка по Санкт-ПетербургуДоставка в регионы от 2-х дней.

Стоимость цепи ГРМ зависит от фирмы производителя, комплектности, состояния (новая или б/у), а также от наличия на нашем складе или срока поставки до нашего магазина.

Что бы продлить срок службы цепи ГРМ на Шевроле Нива 1.7, нужно быть внимательным к качеству моторного масла и соблюдению регламента по его замене. Мы рекомендуем производить замену моторного масла на цепных моторах один раз в 10 тыс. км. пробега. Максимум — 15 тыс. км. пробега. Также, раз в 50000 км. пробега, заезжать на проверенную СТО и производить контроль состояния цепи ГРМ.

Какую цепь ГРМ выбрать? Лучшие производители цепи ГРМ на основе отзывов владельцев: 1. Оригинальная цепь2. SWAG (Германия) 3. FA1 (Польша)4. Febi (Германия) 5. SAT (Китай)

Когда нужно покупать цепь ГРМ. Признаки неисправности цепи ГРМ: — плановая замена цепи ГРМ по пробегу или регламенту;— неравномерная работа двигателя на холостом ходу;— посторонние металлические звуки со стороны цепи;— растяжение цепи.

При покупке у нас цепи ГРМ, мы сделаем скидку на замену в наших автосервисах.

Что такое метки и их назначение в механизме Шнивы

Метки в системе ГРМ на авто Нива Chevrolet это особые виды насечек и отверстий, которые размещаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Смотрите:

Выставление цепи по меткам делается для того, чтоб она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и потом приведет к их скорейшему износу. Потому принципиально всякий раз при подмене цепи либо деталей газораспределительного механизма устанавливать их с соблюдением меток. Может быть нарушение работы системы ГРМ при ослаблении натяжения цепи либо ее растяжке. Чтоб верно выставить механизм ГРМ по особым меткам, разглядим порядок установки фаз газораспределителя на ВАЗ-2123.

Установка фаз механизма газораспределения по специальным меткам

Итак, установка фаз в системе ГРМ по особым отметкам на автомобиле Нива Chevrolet включает последующую последовательность действий:

Сначало убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на 8 13 и 10. Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал.
Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки.
Открываем капот на Ниве Шевроле и извлекаем следующие элементы: снимается вентилятор; отвинчиваются крепления радиатора и отводится он в сторону

Снимать патрубки и сливать жидкость нет необходимости; извлекается патрубок воздуховода.
Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов.

Метки ГРМ ВАЗ(LADA) 21214 НИВА

Установка меток ГРМ на ВАЗ(LADA) 21214 НИВА. Извините за качество. Фотоаппарат сел.

Часть 2. Клапан поршень = ремонт Нива шевроле NIVA Chevrolet 44

Капитальный ремонт двигателя Chevrolet NIVA.

После проведения ремонтных работ рекомндуется заменить прокладку крышки.

После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.

Под крышкой клапанов

Смотрите:

Важно! При откручивании болта необходимо контролировать его положение, потому как он ничем не фиксируется и может свободно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки осуществлять откручивание рукой или ключом с глубокой головкой

При сборке не забудьте о замене прокладки на крышке!

Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле

Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам. Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку

Это продлит срок службы системы ГРМ и всех ее составных элементов.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Niva 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите CtrlEnter.

Нива шевроле замена цепи грм

Для этого следует проделать следующие действия: Откручиваем и извлекаем обходной и натяжной ролик ремня.

Замена цепи ГРМ Шевроле Нива

Его не вытаскивал, а отвел. Снял ремень генератора.

Снял помпу. Снял воздушный тракт. Снял натяжной ролик.

Установил звездочку коленвала. Грм нива шевроле звездочку маслонасоса не забываем про дистанционную и стопорную шайбы, фиксирующий шип стопорной шайбы слегка подточил напильником, чтобы он плотно входил в паз звездочки, шип загнул под углом 90 грзакрутил болт.

Стопорная шайба Аналогично установил звездочку РВ проверяем метку, если грм нива шевроле подводим, я использую свой накидной ключ на 13, используя его как рычаг давлю аккуратно на нижний зуб звездочки с той или другой стороны.

Установил новый успокоитель.

Как Заменить Ремень Грм На Ниве Шевроле

Одел цепь, предварительно вымочив ее в моторном масле, по направлению звездочка КВ-звездочка маслонасоса-звездочка РВобеспечивая натяжение по плечам звездочка КВ-звездочка маслонасоса, звездочка маслонасоса-звездочка РВ, при этом положение валов по меткам должно быть соблюдено манипулируйте звездочкой маслонасоса.

Установил натяжитель пилот, предварительно смазав с обех сторон прокладку герметиком, установил прокладку на шпильки крепления натяжителя

Грм нива шевроле установил на место Внимание!. Корпус натяжителя должен быть расположен вверх

В качестве ориентира: Затянул крепежные гайки натяжителя, используя те-же приемы и инструмент, что при демонтаже гидронатяжителя. Проверил метки валов и натяжение цепи. Метки должны грм нива шевролепассатижами выдернул чеку, натяжитель взведен. Ключом на 24 делаю 4 полных оборота КВ

Корпус натяжителя должен быть расположен вверх. В качестве ориентира: Затянул крепежные гайки натяжителя, используя те-же приемы и инструмент, что при демонтаже гидронатяжителя. Проверил метки валов и натяжение цепи. Метки должны грм нива шевролепассатижами выдернул чеку, натяжитель взведен. Ключом на 24 делаю 4 полных оборота КВ.

Проверил метки. Затянул болты на звездочке РВ и звездочке маслонасоса, используя отвертку загнул стопорные шайбы, плотно прижал загнутые части стопорных шайб грм нива шевроле головкам болтов использую удлинитель от головок и молоток. Повторно прокрутил КВ и проверил метки.

Смазав с двух сторон прокладку герметиком, прикладываю к крышке. Крышку устанавливаю на место. Закручиваю соответствующие болты и гайки закручиваю не до конца, не забываем про косынку кронштейна генератора.

Установил шкив на место для того чтобы он встал до конца можно манипулировать крышкой. После установки шкива затянул болты и гайки крышки не забывайте про 3 болта поддона двигателя.

Протянул клапанную крышку. Конечно, грм нива шевроле этого придется постараться, но оно того стоит, ведь самостоятельная замена цепной передачи — это не только экономия средств, это еще полученный опыт. Конкретных рекомендаций относительно сроков замены цепи на Шевроле Нива не существует. Просто, после км необходимо проводить диагностические процедуры по отношению к этому узлу, в грм нива шевроле которых и будет выявляться степень износа расходника.

Об износе цепи будет свидетельствовать характерный скрежет мотора.

Проблемы с растяжением цепи обозначаются тогда, когда ее уже невозможно натянуть обычным образом и тогда, когда она оттягивается на половину зубца. Если такое случилось и с цепью вашего автомобиля, ее пора заменить на новую. Цепь придется менять и в том случае, если на ней обнаружены сколы и трещины, если грм нива шевроле на шкиве коленвала и крышке ГРМ не совпадают.

Слить охлаждающую жидкость. Для предотвращения вытекания машинного масла в области головки блока, рекомендуется заменить прокладки головки блока цилиндров. Путем грм нива шевроле шкива коленвала выставляются риски на шестерне распредвала и подшипниках. Регулировка фаз при несовпадении Если выемки не совпали, работы продолжаются: Включается первая передача на коробке скоростей, позволяя избежать прокруток при отвинчивании болта шестеренки коленвала.

Крепление извлекается со стопорной шайбой. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками.

Замена цепи ГРМ на Ниве Шевроле своими руками: инструкция с видео

Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях или натяге, при плановом ТО, спустя тыс. Снимается звездочка распредвала.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя

Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости

Самостоятельно выставляем метки ГРМ на Ниве Шевроле

Газораспределительная система любого двигателя должна работать правильно. Если в её работе возникают неполадки, это ведёт к преждевременному износу мотора и многочисленным поломкам. Для точной регулировки ГРМ используются специальные метки, в соответствии с которыми выставляются валы в двигателе. О правильном выставлении меток на автомобиле Шевроле Нива мы и расскажем в этой статье.

Для чего выставляются метки цепи ГРМ

В двигателе любого легкового автомобиля есть 2 вала: распределительный и коленчатый. В большинстве машин они соединены ременной передачей. На автомобиле Шевроле Нива это передача цепная, причём цепь там используется однорядная. Преимущества такой системы налицо: цепь, в отличие от ремня, никогда не проскальзывает на шкивах и служит гораздо дольше. Вместе с тем цепь со временем может растянуться, а зубцы на звёздочках валов могут износиться или даже сломаться. Это приведёт к рассинхронизации работы распредвала и коленвала. Их работа не будет слаженной, так что двигатель может выйти из строя

Поэтому при регулировке или замене цепи ГРМ очень важно выставлять валы двигателя в соответствии с метками на шкивах и корпусе ГРМ. Сделать это непросто, так как, во-первых, метки располагаются в труднодоступных местах, а во-вторых, выставлять их нужно очень точно, так как цепь, в отличие от традиционного ремня, невозможно будет слегка натянуть в случае необходимости

Как выставить на Шевроле Нива инжектор (с фото)

  1. Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
  2. Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).
  3. Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Натяжительные ролик извлечен, цепь можно снимать

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

Последствия неправильной установки и регулировки

  • Появляются характерные посторонние щелчки в двигателе, которые становятся громче при увеличении скорости машины.
  • Двигатель работает нестабильно даже на холостых оборотах.
  • Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.
  • Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма.
  • Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.
  • Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать вентилятор и другие части двигателя.
  • Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель

Важно не торопиться, соблюдать указанную выше последовательность действий, а ещё нужно постараться не уронить стопорные шайбы звёздочек в поддон двигателя. Потому что достать их оттуда будет очень непросто

Как производится замена

Если обнаружено растяжение цепи и принято решение замены только гидронатяжителя, то это неверное предположение. Необходимо произвести замену всех деталей: цепь, гидронатяжитель, сальники, прокладки. Замена проделывается в следующей последовательности, с использованием всего необходимого инструмента:

Гаечным накидным ключом откручивается штуцер трубки, имеющий головку на «10». Трубка предназначена для подведения масла к гидронатяжителю.

Ослабив штуцер, извлекается трубка и отводится вверх, чтобы не мешала дальнейшей работе. Две гайки крепления самого устройства также откручиваются с помощью ключа на «10».

Устройство готово к извлечению из посадочного места. Руками захватываем выступающую часть и вытягиваем устройство. На нем находится прокладка, которую также необходимо достать, чтобы сделать замену на новую.

Отработанное устройство не подлежит ремонту и требует установки нового. Перед установкой необходимо промазать прокладку слоем герметика, чтобы не было вытеканий масла.

Замена старого устройства не требует приложения серьезных умственных и особенно физических усилий. Установка нового осуществляется в следующих этапах:

  1. Вставляется устройство на новое посадочное место, предварительно проверив идентичность конструкции со старым натяжителем.
  2. Завинчивается двумя крепежными гайками.
  3. Вставляется трубка и закрепляется.

Неправильно произвести замену попросту невозможно. После установки проверяется работа мотора и натяжения новой цепи. Важным моментом является замена и цепи ГРМ, чтобы 100% обезопасить автомобиль и свое здоровье от непредвиденных поломок в дороге. Как производить замену цепи расскажет эта статья.

Теперь владельцы Нивы Шевроле могут без сомнений и без ошибок исправить сложившуюся проблему с ослаблением натяжения цепи. Помните, что если ваш автомобиль прошел более 100 тыс. км, а характерных звуков из-под капота не ощущается, то не пренебрегайте ситуацией, а разберите и проверьте ослабление цепи и работоспособность натяжителя. Удачных ремонтных работ!

Недавно ко мне приехал мой старый друг, на своей старенькой Шевроле Ниве с характерным звуком вытянутой цепи.

Предусмотрительно купив помимо комплекта ГРМ даже прокладку передней крышки, сальник коленвала и кило маринованного мяса. От такого предложения я не смог отказаться. Итак, Нива Шевроле замена цепи ГРМ и переднего сальника коленвала.

Для начала дадим двигателю остыть до приемлемой температуры. Снимаем патрубок, открутив болт на 10 и ослабив хомуты.

Далее откручиваем восемь гаечек на 10 и отводим в сторону тросик газа и все патрубки которые нам будут мешать, снимаем клапанную крышку.

Снимаем ремень кондиционера, открутив болт на 13 натяжного ролика.

За тем ослобляем три гаечки на 13 и один болт натяжного ролика ремня генератора и снимаем его.

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Откручиваем обводной ролик.

Демонтируем усилительную пластину.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Выставляем верхнею мертвую точку. Шпонка на коленвале должна встать на против метки на блоке.

Метка на звездочки распредвала на против отлива корпуса распредвала.

Далее откручиваем маслоподводящею трубку и две гайки на 10 натяжителя цепи.

Далее откручиваем башмак натяжителя, успокоитель и снимаем цепь ГРМ.

Сравниваем новую и старую цепь ГРМ. Бывает и хуже.

Новый комплект ГРМ.

Устанавливаем на место цепь, успокоитель и башмак натяжителя. Натягиваем цепь от руки и проверяем совпадение меток.

Что бы после установки передней крышки ГРМ нам было удобно проконтролировать метки, находим на шкиве коленвала заводскую метку и отмечаем ее белым маркером. Эта метка в ВМТ должна быть на против центра датчика коленвала.

Ставим переднею крышку, шкив коленвала и натяжитель. Проверяем еще раз метки. Устанавливаем все снятые детали в порядке обратном снятию. Заливаем жидкости, заводим мотор инаслаждаемся.

>

Полезный пост?

Да

Нет

Установка валов по меткам Нива Шевролет

Вам потребуются: отвертка, ключи «на 8», «на 10», «на 13», специальный ключ для проворачивания коленчатого вала.

Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

Поршень 4-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Выставляйте ВМТ по метке на звездочке распределительного вала (при установке по меткам на шкиве коленчатого вала и на передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра).

После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке. Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения (поршень 4-го цилиндра не установлен в ВМТ). В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток.

Проворачивать коленчатый вал можно следующими способами.

1. Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека.

2. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

3. Включите 4-ю передачу и вывесите одно из задних колес.

Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ

Метки расположены на звездочке распределительного вала (лунка «а») и на корпусе подшипников распределительного вала (выступ «б»).

Кроме того, метки нанесены в литье на крышке цепи привода распределительного вала (выступ «а») и на зубчатом венце шкива коленчатого вала (лунка «б» на кромке венца).

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

Вращая коленчатый вал, совместите метки на звездочке распределительного вала и на корпусе его подшипников.

Если цепь установлена правильно, метка на шкиве коленчатого вала должна совпасть с длинной меткой на крышке цепи привода распределительного вала.

3. Если метки не совпадают, разогните лепестки стопорной шайбы болта крепления звездочки распределительного вала.

4. Включите первую передачу, чтобы зафиксировать коленчатый вал от проворачивания, отверните болт и.

5. . снимите его вместе со стопорной и упорной шайбами. Стопорная и упорная шайбы никак не зафиксированы на болте и легко с него снимаются. Будьте осторожны – не уроните их в поддон двигателя.

6. Демонтируйте натяжитель цепи (см. «Замена натяжителя цепи привода распределительного вала»). При наличии необходимых навыков гидронатяжитель можно не снимать. Достаточно отжать плунжер гидронатяжителя большой отверткой или монтажной лопаткой.

7. Снимите звездочку вместе с цепью, снимите цепь со звездочки и затем снова установите ее на звездочку, изменив положение цепи на зубьях звездочки в нужную сторону. Рекомендуется за один раз перемещать цепь на один зуб.

8. Наденьте звездочку вместе с цепью на фланец распределительного вала, натянув ведущую ветвь цепи. Так как при изменении положения цепи на звездочке отверстие в звездочке перестает совпадать с установочным штифтом во фланце, проверните немного коленчатый вал в нужную сторону до момента совпадения отверстия и штифта.

9. Установите болт крепления звездочки вместе с упорной и стопорной шайбами и заверните его до упора, не затягивая окончательно.

10. Провернув коленчатый вал на два оборота, повторите проверку положения меток, как это делали раньше.

11. Если метки совпадают, затяните болт и загните на грань его головки лепесток стопорной шайбы. В случае несовпадения меток повторите установку фаз газораспределения.

12. Установите все снятые ранее детали в обратной последовательности. Во избежание течи масла замените прокладку крышки головки блока цилиндров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
