Как проверить вакуумный усилитель тормозов

Метки: славута, заз

Комментарии 19

Опережение зажигания На карбоне есть латунная трубочка на нее надевай!

C карбюратора на вакуум, проверь сначала сам вакуум возможно диофрагма пропускает воздух, одень шлангу на вакуум и втяни через нее ртом воздух и прилепи к языку, если держиться то все впорядке, а шланга имеет свойство сползать!

шланг идет к карбу там есть маленький сапун

Зачем шланг нужен уже рассказали, вставляй его в карб со стороны моторного щита, чуть выше подогрева подошвы!

Но сначала проверь вакумник на трамблере, заведи машину, пальцем заткни шлангу и по газуй. если палец притягивает, одевай и будет счастье, если нет меняй регулятор) ПСы не зря ж его отключили)))

Тоже верно, надо будет попробовать, спасибо

После 1500 оборотов вакуум отодвигает грузики в роспределителе зажигания и делает зажиганее более ранним. Вещь нужная, но пару раз видел и заглушеной эту шлангу. С ней робота двигателя более мягкая и приёмистей.

Причины проверки работоспособности вакуумного усилителя тормозов

Тормозная система машины полностью не откажет, даже если сломается усилитель, однако водителю придется приложить намного больше усилий для того, чтобы замедлить движение автомобиля. Явный признак выхода из строя ВУТ – педаль становится «жесткой», а эффективность торможения резко падает. Это приводит к созданию опасной ситуации на дороге.

Кроме того, проявляются и другие признаки:

  • свободный ход увеличивается до половины;
  • работа силового агрегата становится нестабильной, особенно это заметно на холостом ходу;
  • тормоза «заклинивает», то есть автомобиль продолжает замедляться даже тогда, когда педаль тормоза уже отпущена.

Важно. Проверку ВУТ необходимо проводить исключительно тогда, когда двигатель автомобиля заведен, поскольку правильно работать усилитель может только при подаче разрежения от мотора

Рассмотри причины, по которым могут возникнуть указанные выше повреждения вакуумного усилителя:

  • соединение шланга отбора вакуума неплотное, или происходит подсос воздуха через повреждение в шланге;
  • потеря герметичности из-за износа диафрагмы;
  • поломка воздушного клапана;
  • разгерметизация корпуса;
  • снижение упругости пружины.

Уплотнить соединение и заменить патрубок можно самостоятельно, только не забудьте проверить «вакуумник» на работоспособность. Однако если проверка показала, что сломался усилитель, то наверняка придется менять весь механизм.

Процесс замены вакуумного усилителя на ВАЗ-2110

Вакуумный усилитель тормозов.

Чтобы заменить вакуумный усилитель тормозов необходимо обладать некоторыми знаниями конструкции транспортного средства. На ВАЗ-2110 не так и сложно заменить деталь своими руками.

Необходимо запастись набором инструментария – ключами и отвёртками и можно приступать к процедуре. Рассмотрим, поэтапно процесс замены вакуумного усилителя тормозов ВАЗ-2110:

  1. Снимаем клемму-минус с АКБ.
  2. Отключаем колодку проводов на датчике уровня тормозной жидкости.

    Отсоединяем питание от датчика уровня тормозной жидкости.

  3. Удерживаем клапан обратки вакуумного усилителя, а другой рукой снимаем шланг с него.

    Откручиваем шланг с обратного клапана.

  4. Демонтируем главный тормозной цилиндр. Всего-то две гайки, но они могут прикепеть.

    В подкапотном пространстве необходимо выкрутить две крепёжных гайки главного тормозного цилиндра.

  5. Не разбирая тормозную, а именно — не отсоединяя тормозных трубок, отводим главный тормозной цилиндр в сторону.

    Отводим цилиндр с трубками от усилителя.

  6. Со стороны салона откручиваем четыре гайки крепления кронштейна тормозной педали.

    Демонтируем крепления вакуумного усилителя с салона.

  7. После этого, можно демонтировать вакуумный усилитель.
  8. Поддев отвёрткой, снимаем стопорную пластину пальца. Выталкиваем палец, отсоединяем толкатель вакуумного усилителя от педали.

    Снимаем стопорную пластину с пальцем.

  9. Далее нас интересуют две гайки крепления усилителя к пластине, откручиваем, скорее всего приётся применить wd-40. Демонтируем кронштейн.

    Открутив крепления, снимаем кронштейн.

  10. Сборка проводится в обратном порядке от разборки.

Вот так выглядит подкапотное пространство без усилителя!

Выбор детали

Усилитель Торгмаш.

Цена этой детали составляет – 4000 рублей. Кроме этого существует ряд аналогов, которые можно использовать. Так, автомобильный рынок предлагает следующее не оригинальные детали:

  • Pekar 2110-3510010 со средней стоимостью 2500 рублей.

    Pekar 2110-3510010 — усилитель со спортивным уклоном.

  • DK 2110-3510010 – низкое качество и стоимость в пределах 2000 рублей.
  • Master-sport 2110-3510010 — дорогое, но качественное изделие.

    Вакуумный усилитель тормозов master-Sport

Признаки неисправности (варианты проверки)

Существует несколько признаков неисправности вакуумного усилителя тормозов, а соответственно и диагностики работоспособности. Рассмотрим, каждый из вариантов:

  1. Запускаем мотор и даём ему поработать несколько минут, после чего необходимо его заглушить. Нажимаем несколько раз на педаль тормоза. При нормальной работоспособности усилителя, первый раз педаль выжмется, но последующие разы ход будет меньше и меньше. Если второй и последующий разы ход педали не уменьшается, то существует пробой в системе и деталь не герметична. Это означает, что вакуумный усилитель необходимо заменить.
  2. Второй вариант предполагает, что первый вариант не дал никакого результата, и закрались сомнения. Выжимаем педаль тормоза и заводим мотор. При таком повороте событий, после запуска силового агрегата педаль должна опуститься до упора. Если этого не произошло, то существует подсос воздуха и усилитель не работает.
  3. На работающем моторе удерживаем педаль тормоза, после чего глушим мотор. Педаль, не отпуская удерживаем ещё 1.5-2 минуты. Если есть нарушения в работе, то педаль поднимется.

В усилителе есть прокладки и уплотнительные кольца, вот они то и выходят чаще всего из строя.

Его ремонт и замена

p, blockquote 34,0,0,0,0 —>

В случае отказа работоспособности ВУТ необходимо сразу принять меры к восстановлению его работоспособности.

p, blockquote 35,0,0,0,0 —>

Самостоятельно можно произвести замену вакуумного шланга. Также возможна замена вакуумного насоса в автомобилях с дизельными двигателями.

p, blockquote 36,0,0,0,0 —>

Более сложные ремонтные работы, связанные с восстановлением герметичности камер ВУТ, исправности диафрагмы, клапанов, других элементов конструкции, лучше доверить профессионалам на сертифицированной СТО. Следует помнить, что исправные тормоза – основа безопасности, на этом экономить не следует.

p, blockquote 37,0,0,0,0 —>

После ремонта необходимо проверить синхронность торможения колес, диагностировать системы ABS и ESP. Это следует делать на специальных стендах и соответствующем диагностическом оборудовании.

p, blockquote 38,0,0,0,0 —>

p, blockquote 39,0,0,0,0 —>

В большинстве случаев ремонт вакуумного усилителя может обойтись гораздо дороже, чем его покупка или замена ВУТ на б/у-шный в хорошем состоянии. Есть резон поискать усилитель на разборках. Тем более, они унифицированы: одна модель может применяться на разных марках автомобилей.

p, blockquote 40,0,0,0,0 —>

Головное устройство в автомобиле — что это такое и как его выбирать.

Видео — замена ВУТ на автомобиле ГАЗЕЛЬ:

p, blockquote 42,0,0,0,0 —> p, blockquote 43,0,0,0,1 —>

Снятие ВУТ, если требуется ремонт

Когда после диагностики вы обнаружили, что усилителю нужен ремонт, и вы четко, знаете, его строение, а также всю механику работы с ним, то можно приступать к снятию устройства:

  1. Сначала нужно обзавестись ремкомплектом.
  2. Ознакомится с мануалом вашего авто, чтобы точно знать конструкцию ВУТ.
  3. Если в моторном отсеке имеется обивка, и пластиковая накладка, предохраняющая вакуумник, то снимаем их.
  4. Под рулевым валом разъединяем тягу привода усилителя от тормозной педали.
  5. Ключом на 17 откручиваем устройство от тормозного цилиндра. Далее, от штуцера убираем трубку, чтобы не получилось изгибов шланг, слегка наклоняем вперед тормозной цилиндр.
  6. Убираем провод стоп-сигнала, а потом ключом на 13 снимаем болты, чтобы высвободить ВУТ. Для успешного снятия, палец соединяющий усилитель и педаль вытаскиваем. После чего устраняем две гайки на креплении кронштейна.
  7. Теперь приступаем к ремонту вакуумника.

Стоит понимать, если вы неспособны самостоятельно провести ремонт лучше доверить это дело опытному механику или просто заменить, на новое устройство.


Установленный новый ВУТ

Артикул: 2103-3510050-01 , артикулы доп.: 2103-3510050-01Р

Код для заказа: 003811

  • С этим товаром покупают
  • показать еще

Легковые автомобили / ВАЗ / ВАЗ-21012 чертежа

  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/mehanizm_upravleniya_tormozami-169/#part3682″>Шланг усилителяТормоза / Механизм управления тормозами
  • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2101-3/mehanizm_upravleniya_tormozami-169/#part3683″>Шланг вакуумного усилителяТормоза / Механизм управления тормозами

Легковые автомобили / ВАЗ / ВАЗ-21032 чертежа

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/mehanizm_upravleniya_tormozami-133/#part11715″>Шланг усилителяТормоза / Механизм управления тормозами

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2103-106/mehanizm_upravleniya_tormozami-133/#part11716″>Шланг вакуумного усилителяТормоза / Механизм управления тормозами

Легковые автомобили / ВАЗ / ВАЗ-21041 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/mehanizm_upravleniya_tormozami-132/#part14970″>Шланг вакуумного усилителяТормоза / Механизм управления тормозами

Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/lementy_privoda_tormozov-144/#part21349″>Шланг вакуумного усилителяТормоза / Элементы привода тормозов

Легковые автомобили / ВАЗ / ВАЗ-21081 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-18/lementy_privoda_tormozov-175/#part29771″>Шланг вакуумного усилителяТормоза / Элементы привода тормозов

Легковые автомобили / ВАЗ / ВАЗ-21141 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/lementy_privoda_tormozov-79/#part1670473″>Шланг вакуумного усилителяТормоза / Элементы привода тормозов

Легковые автомобили / ВАЗ / ВАЗ-21091 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-701/lementy_privoda_tormozov-92/#part1931669″>Шланг вакуумного усилителяТормоза / Элементы привода тормозов

Легковые автомобили / ВАЗ / Lada Priora 21701 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/lada_priora_2170-1888/c110__lementy_privoda_tormozov-212/#part4219825″>Шланг вакуумного усилителя 900Привод тормозов / C110. Элементы привода тормозов

Легковые автомобили / ВАЗ / ВАЗ-21022 чертежа

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/mehanizm_upravleniya_tormozami-169/#part8166″>Шланг усилителяТормоза / Механизм управления тормозами

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/mehanizm_upravleniya_tormozami-169/#part8167″>Шланг вакуумного усилителяТормоза / Механизм управления тормозами

Легковые автомобили / ВАЗ / ВАЗ-21211 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2121-13/lementy_privoda_tormozov-133/#part60225″>Шланг усилителяТормоза / Элементы привода тормозов

Легковые автомобили / ВАЗ / ВАЗ-21051 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2105-6/mehanizm_upravleniya_tormozami-132/#part18076″>Шланг вакуумного усилителяТормоза / Механизм управления тормозами

Легковые автомобили / ВАЗ / ВАЗ-21071 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2107-8/lementy_privoda_tormozov-182/#part25575″>Шланг вакуумного усилителяТормоза / Элементы привода тормозов

Легковые автомобили / ВАЗ / ВАЗ-21151 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-65/lementy_privoda_tormozov-149/#part54144″>Шланг вакуумного усилителяТормоза / Элементы привода тормозов

Легковые автомобили / ВАЗ / ВАЗ-21131 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/lementy_privoda_tormozov-79/#part1670473″>Шланг вакуумного усилителяТормоза / Элементы привода тормозов

Легковые автомобили / Chevrolet / Chevrolet Niva 1.71 чертеж

» href=»/catalog/chevrolet-125/legkovye_avtomobili-30/chevrolet_niva_1_7-1233/lementy_privoda_tormozov__31__32__34__55_-193/#part2974984″>Шланг усилителя 900Тормоза / Элементы привода тормозов (31, 32, 34, 55)

  • Для этого товара еще нет обзоров.

Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Снятие вакуумного усилителя тормозов, проверка и замена обратного клапана Lada Granta

Инструменты:

  • Ключ трещоточный
  • Головка на 13 мм
  • Отвертка плоская средняя
  • Резиновая груша

​Детали и расходники:

  • Герметик
  • Обратный клапан вакуумного усилителя
  • Уплотнительная втулка обратного клапана (при необходимости)

Примечания:

Вакуумный усилитель тормозов снимайте для замены в случае выхода его из строя.

Снятие вакуумного усилителя

1. Отсоедините колодку проводов от датчика уровня жидкости.

2. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов, как описано в этой статье.

Примечание:

Чтобы воздух не попал в гидропривод тормозной системы, тормозные трубки от главного тормозного цилиндра не отсоединяйте.

3

Осторожно изгибая тормозные трубки, снимите со шпилек вакуумного усилителя главный тормозной цилиндр (в сборе с бачком) и отведите в сторону

4. Снимите вакуумный шланг со штуцера обратного клапана усилителя.

5. В салоне автомобиля под панелью приборов подденьте отверткой стопорную скобу пальца крепления толкателя вакуумного усилителя к тормохной педали.

6. Снимите стопорную скобу и выньте палец крепления толкателя к педали.

7. Головкой на 13 мм отверните две гайки крепления усилителя к кронштейну педального узла.

8. Выведите толкатель усилителя из отверстия щитка передка и извлеките вакуумный усилитель из моторного отсека.

9. Установите вакуумный усилитель в обратной последовательности.

Примечание:

Перед установкой нанесите герметик на поверхность усилителя, прилегающую к щитку передка.

Проверка и замена обратного клапана вакуумного усилителя

Примечание:

Замену обратного клапана вакуумного усилителя или его уплотнительной втулки проводите без демонтажа усилителя.

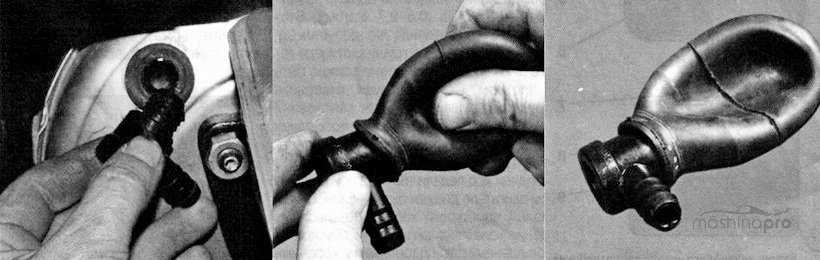

1. Сняв вакуумный шланг со штуцера клапана, выньте клапан из отверстия усилителя.

2. Наденьте на штуцер, которым обратный клапан вставлен в вакуумный усилитель, резиновую грушу и сожмите ее. При этом воздух должен выйти через обратный клапан.

3. Отпустите грушу. Если она осталась в сжатом состоянии, значит, обратный клапан исправен. В противном случае замените в вакуумном усилителе обратный клапан.

Примечание:

При отсутствии груши можно продуть обратный клапан ртом.

4. Выньте уплотнительную втулку из отверстия вакуумного усилителя. При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.

Примечание:

При наличии на втулке повреждений в виде разрывов и трещин или при потере эластичности втулки ее необходимо заменить.

В статье не хватает:

  • Фото деталей и расходников
  • Качественных фото ремонта

Как провести ремонт вакуумного усилителя тормозов своими руками

Суть работы узла — “безвоздушное” усилие механического движения, благодаря которому остановить многотонное авто удается легко. Конструкция данного устройства связана с главным цилиндром тормозов и содержит пружину, диафрагму, клапан слежения, толкатель, кожух и шток.

Основные признаки отказа узла перечислены ниже:

  • “деревянная” педаль;
  • перебои двигателя на холостом ходу;
  • повышение свободного хода до 50%;
  • “заклинивание” (машина замедляется даже без воздействия на педаль).

Ремонт вакуумного агрегата может понадобиться из-за “прохудившейся” диафрагмы, неплотного соединения, потери корпусом герметичности, износа пружины или отказа воздушного клапана. Диагностику проводят при работающем ДВС. Если агрегат сломан, необходима замена.

Изменение длины штока вакуумного усилителя требуется для регулировки ВУТ и определяет корректность хода тормозной педали. Размер зазора контролируется болтом — от его положения зависит корректность “включения” клапанов.

Такая настройка нужна каждый раз после проверки на герметичность.

При выключенном двигателе педаль должна “ходить” в диапазоне 0,5-1,4 см. При меньшем значении рабочий цилиндр “заедает”, что приводит к перерасходу горючего и уменьшению эксплуатационного срока колодок. Машина при эксплуатации едет как будто на ручнике. Зазор, превышающий обозначенный диапазон, приводит к увеличению хода педали. Чаще всего сигнализирует о разгерметизации узла.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля в постоянном режиме подвергается нагрузкам, а в так называемом агрессивном стиле езды по городским улицам, нагрузки эти возрастают непомерно. В общем, воздействия подобного рода осуществляются постоянно, даже если вы предпочитаете лояльный уровень скорости. Поэтому тормозная система должна диагностироваться с завидной регулярностью, дабы обеспечить автолюбителю максимальную степень безопасности. Неисправности в вакуумном усилителе случаются, как правило, из-за утраты кондиций диафрагмой, находящейся внутри этого узла. Она может лопнуть или покрыться трещинами также имеет место естественное устаревание резины и утрата ею своих качеств. Что в итоге? Диафрагма перестаёт образовывать вакуум. В некоторых случаях может подводить и выпускной клапан.

Чтобы осуществить проверку работоспособности вакуумного усилителя, нужно прибегнуть к следующим манипуляциям:

  1. Запускаем двигатель и даём ему немного поработать на ХХ, до достижения рабочего температурного уровня.
  2. Останавливаем движок.
  3. Выжимаем педаль тормоза.
  4. Первое движение ничем не будет отличаться от обычного, когда двигатель работает. На педаль необходимо нажимать до предела, при этом происходит выставление диафрагмы и образование вакуума.
  5. Отпускаем педаль и жмём на неё второй раз. Если в вакуумном усилителе имеются какие-либо неисправности, то при повторном нажатии вы будете ощущать характерный короткий ход педали.
  6. В том случае, если реакция тормозной системы такая же, как и в первый раз, то с усилителем всё в порядке. Когда отклонения покажутся вам незначительными, стоит обследовать подводящие трубки на наличие микротрещин.

Как сделать простую проверку вакуумного шланга

Перед проверкой усилителя рекомендуется проверить вакуумный шланг, фитинги и вакуумный обратный клапан. Именно здесь происходит большинство сбоев, влияющих на работу этого устройства.

Как проверить вакуумный шланг усилителя

  1. Сначала включите аварийный тормоз и откройте капот.
  2. Найдите усилитель тормозов, установленный на стороне водителя внутри моторного отсека.
  3. Визуально осмотрите шланг, соединяющий его с впускным коллектором.
  4. Ищите затвердевшие пятна, трещины, вздутые или разрушенные участки, отверстия или другие виды повреждений. Также убедитесь, что шланг правильно подсоединен (не ослаблен); при необходимости замените шланг.
  5. Затем проверьте односторонний клапан, соединяющий вакуумный шланг с усилителем тормозов, на наличие трещин, ослаблений или повреждений (в некоторых моделях автомобилей используется встроенный обратный клапан между усилителем тормозов и впускным коллектором).
  6. Клапан должен позволять потоку от усилителя тормозов к впускному коллектору создавать вакуум. Поэтому отсоедините шланг на впускном коллекторе и продуйте через шланг. Если воздух проходит, замените обратный клапан усилителя.
  7. Проверьте порт коллектора на предмет трещин и целостности (там, где шланг соединяется с коллектором).
  8. Теперь проверьте наличие признаков утечки тормозной жидкости между усилителем и главным цилиндром. Если вы видите влажную или затемненную область, идущую от центра, вниз к нижней части усилителя, скорее всего, у вас есть утечка тормозной жидкости, и жидкость могла попасть в камеру усилителя тормозов. При необходимости возьмите свою машину на СТО. Возможно, вам придется заменить главный тормозной цилиндр и, возможно, усилитель.
  9. Запустите двигатель и дайте ему поработать на холостом ходу.
  10. Распылите мыльную воду вдоль вакуумного шланга, вакуумного обратного клапана и фитинга впускного коллектора. Если вы видите, что пузырьки и вода всасываются в любом месте, вы обнаружили вакуумную утечку. При необходимости замените шланг, фитинг или обратный клапан усилителя.
  11. Заглушите двигатель.

Как проверить вакуумный усилитель тормозов самостоятельно: 3 способа

Вакуумный усилитель тормозов является незаменимой деталью в тормозной системе многих автомобилей. Он необходим, чтобы при нажатии на педаль тормоза создавалось дополнительное усилие, за счет чего механизмы тормозной системы будут срабатывать быстро и эффективно, обеспечивая остановку автомобиля за минимальное время.

Как и любая другая деталь автомобиля, вакуумный усилитель тормозов может выйти из строя. Чаще всего это происходит из-за продолжительной эксплуатации машины и детали без замены. Если усилитель откажет, тормоза работать не перестанут, но контролировать скорость остановки автомобиля станет несколько сложнее. Когда имеются подозрения на выход из строя вакуумного усилителя тормозов, его необходимо проверить, после чего принять решение о целесообразности ремонта или замены.

Признаки неисправности вакуумного усилителя тормозов

Вследствие продолжительной работы вакуумного усилителя тормозов без замены, в нем могут появиться дефекты. Наиболее часто проблема проявляется в механическом повреждении соединения шланга, стыкующего усилитель и впускной коллектор двигателя. Механическое повреждение или образование трещин на резине приведут к тому, что в рабочей камере механизма не будет создаваться вакуум, а это необходимо для его грамотной работы.

Также выйти из строя в вакуумном усилителе тормозов могут и внутренние детали, например, клапан потеряет эластичность или будет повреждена рабочая поверхность диафрагмы.

Определить неисправность вакуумного усилителя тормозов можно по следующим признакам:

  1. Машина начала хуже тормозить при прежнем усилии нажатия на педаль;
  2. Во время нажатия на педаль тормоза слышатся шипящие звуки, в этот момент могут увеличиваться обороты двигателя;
  3. Автомобиль начинает «троить»;
  4. Повышается расход топлива при работе машины в прежнем режиме.

В некоторых ситуациях могут возникать и другие проблемы в работе автомобиля из-за проблем с вакуумным усилителем тормозов. Например, могут перестать срабатывать свечи зажигания.

Как проверить вакуумный усилитель тормозов

Проверка вакуумного усилителя тормозов – простая процедура, с которой справится даже начинающий автолюбитель. Чтобы определить неисправную работу детали, ее не потребуется снимать с машины, достаточно выполнить 3 простых теста, указывающих на наличие проблемы.

Тест 1

Автомобиль необходимо завести и позволить ему проработать на холостых оборотах около 5-7 минут. Далее двигатель глушится, и водителю требуется полностью выжать педаль тормоза, чтобы создать вакуум в усилителе тормозов. Следом педаль отпускается и вновь выжимается.

Если в работе вакуумного усилителя тормозов имеются проблемы, при втором нажатии на педаль тормоза ее ход будет значительно меньше, чем при первом, поскольку вакуум больше не сможет создаваться. В ситуации, когда второе нажатие не отличается от первого по ходу педали, можно сделать вывод, что система исправна или, если определенность не возникла, перейти к следующему тесту.

Тест 2

Когда двигатель автомобиля заглушен, необходимо несколько раз (6-8) нажать на педаль тормоза. Далее педаль выжимается максимально и заводится двигатель. Если проблем в работе вакуумного усилителя тормозов не наблюдается, в системе начнет создаваться вакуум. Вследствие этого мембрана давит на шток, он тянет за собой толкатель, который соединен механизмом с педалью. Соответственно, педаль в этот момент, даже если она выжата до конца, начнет слегка опускаться еще ниже.

Если выжатая полностью педаль не сдвинулась с места после пуска двигателя, можно сделать вывод, что вакуум в системе создан не был. Соответственно, имеются неисправности, которые препятствуют данному процессу.

Тест 3

Третий способ проверки вакуумного усилителя тормозов позволяет определить, имеются ли утечки воздуха. Чтобы провести диагностику, необходимо завести двигатель автомобиля. Далее педаль выжимается до упора и двигатель глушится.

Если в течение 30 секунд педаль не отклонилась от максимально выжатого состояния, проблем с вакуумным усилителем тормозов нет. Когда после отпускания педали она начинает под действием возвратной пружины принимать обратное положение, это говорит, что давление внутри рабочей камеры возрастает, что указывает на неисправность механизма.

(418 голос., 4,51 из 5) Загрузка…

Способы проверки усилителя

Существует четыре основных варианта испытания
вакуумного усилителя тормозов. Для начала, необходимо завести ДВС, поскольку
лишь подача вакуума от мотора позволяет усилителю корректно функционировать.

Троение
двигателя при нажатии на педаль тормоза

Если вакуумник пропускает воздух, то в процессе
работы ДВС появляются пропуски зажигания. Такое случается вследствие
повреждения мембраны или внутреннего клапана. Такая поломка ведет к нарушению
наилучшей пропорции воздуха и горючего – в этом случае говорят о троении двигателя. Чтобы это
проверить, запускаем мотор вхолостую и жмем на тормоза.

Включаем ДВС и даем ему поработать вхолостую около
пяти минут. Потом выжимаем тормоз до конца. Это нужно для образования в
остановочной системе вакуума. Отпускаем тормоз и опять давим до упора.

При неисправности вакуумного усилителя тормозов мы
увидим, что амплитуда педали во второй раз окажется существенно короче. Если же
педаль двигается одинаково и при начальном, и при повторном испытании, то узел
не поврежден.

Проверка
вакуума двигателя вакуумметром

Если результаты предыдущих тестов вызывают сомнения,
то лучше продиагностировать ВУТ на достаточное поступления вакуума. В этом нам
поможет вакуумметр.

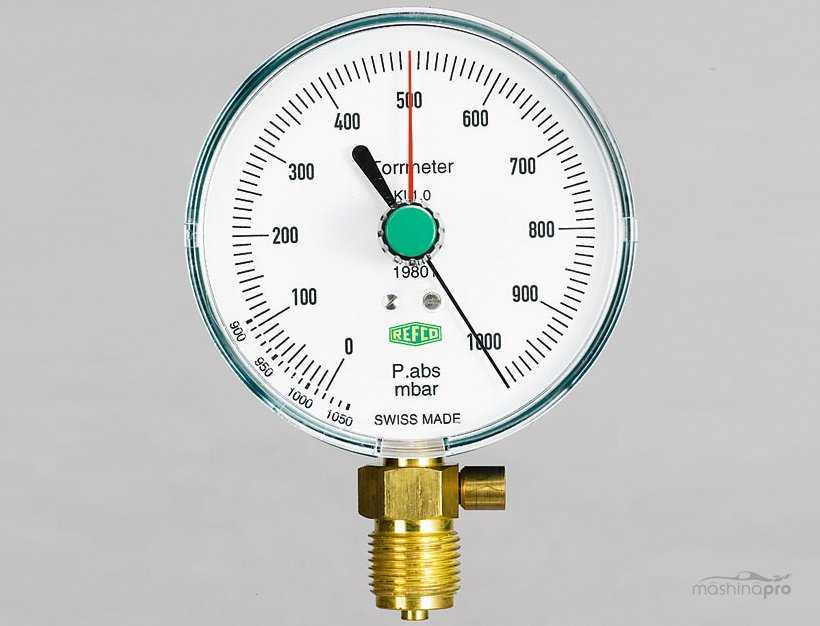

Автомобильный вакуумметр
Автомобильный вакуумметр

  1. Отсоединяем
    вакуумный шланг от усилителя и подключаем через тройник, обеспечивая
    возможность использования вакуумметра.
  2. Заводим
    ДВС.
  3. Смотрим
    на датчик: если на нем отображается значение меньше 400-450 мм ртутного столба,
    значит, вакуум выходит через трещину или негерметичный уплотнитель впускного
    коллектора, шланг, негерметичный уплотнитель головки блока цилиндров либо
    другие механизмы.

Проверка
ВУТ ручным вакуумным насосом

Вот мы и подошли к тому, как проверить механизм,
используя ручной вакуумный насос. Пожалуй, это наиболее действенный метод. На
проверку уйдет совсем немного времени.

  1. Даем
    ДВС поработать вхолостую на протяжении 15 минут, до выхода на рабочую
    температуру.
  2. Заглушаем
    ДВС и отсоединяем вакуумный проводник от возвратного клапана усилителя
    тормозов.
  3. Подсоединяем
    к клапану ручной вакуумный насос.
  4. Подаем
    напор вакуума на механизм до 500 мм ртутного столба.
  5. Выжидаем
    пять минут: если ВУТ исправен, он будет держать вакуум.
  6. Жмем
    на остановочную педаль (насос при этом не отсоединяем) – при неповрежденном устройстве
    вакуум снизится на 125-250 мм ртутного столба. Если показатель останется таким
    же или снизится до нуля, значит, вакуумный помощник поврежден.

Проверка
обратного клапана ВУТ

Проконтролировать работу возвратного клапана можно
двумя способами: указанная деталь демонтируется, проверка производится при
работающем моторе и выжатой педали остановки ТС.

Снимаем клапан. Дуем в штуцер, ранее присоединенный
к ВУТ, используя жесткую резиновую грушу от ареометра. Можно подуть и ртом – в
неповрежденном клапане воздух проходит свободно. Потом втягиваем воздух из
штуцера. Нормально работающий клапан не будет пропускать воздух. Нарушения в
этом процессе говорят о повреждении клапана вакуумного помощника.

Диагностика обратного клапана ВУТ
Проверка обратного клапана ВУТ

Но снятие возвратного клапана – не лучшая проверка,
так как в процессе демонтажа можно нарушить герметичность конструкции. Поэтому
лучше использовать второй вариант:

  1. Заводим
    мотор на пару минут.
  2. Выжимаем
    до конца на педаль замедления хода и выключаем мотор.
  3. Неповрежденный
    возвратный клапан закроется. Поскольку со стороны коллектора отсутствует
    разрежение, а в отсеке останется вакуум, для удержания педали не надо
    прикладывать дополнительную силу.
  4. Если
    педаль остановки ТС сразу потянется кверху, то возвратный клапан системы
    поврежден.

Сливные шланги карбюратора

Количество

Ну что ж… Пора поговорить о такой, на первый взгляд, маловажной вещи, как сливные шланги карбюратора: оказалось, их переделка просто необходима. Вообще, когда мы покупаем карбюратор, на нем обычно висят два маленьких шланга: один сливной с поплавочной камеры, а другой с обратки

Естественно, с него течет бензин, если вы упали, и питбайк на боку. В этом положение и происходит вся беда…

Вообще, когда мы покупаем карбюратор, на нем обычно висят два маленьких шланга: один сливной с поплавочной камеры, а другой с обратки. Естественно, с него течет бензин, если вы упали, и питбайк на боку. В этом положение и происходит вся беда…

Толку от этих мелких шлангов ноль, потому что топливо при падениие попадет на мотор, но это полбеды, бывает и хуже…

О необходимости данных шлангов мы задумались, когда после продолжительной покатушки при круто разогретом моторе на крутом подъеме один товарищ имел неосторожность упасть. Естественно, пит на баку: из карбюратора полился бензин… Куда, вы думаете, он полился? Прямо на раскаленный выхлопной патрубок – и бензин вспыхнул! Подобно Кин-Конгу с вытаращенными глазами, этот товарищ бегал по близлежащему бугру и всеми частями тела сшибал замороженные муравейники, чтобы потушить этот трындец! В итоге все обошлось малыми жертвами

Благо хватило ума закрыть сразу бензин. Ну и, как вы понимаете, после этого мы поняли: сливные шланги не то, чтобы нужны, а просто жизненно необходимы!!!

Вроде бы, что может быть проще… Ну, купил шланги те же топливные,

Надел – нет проблем, и вы будете правы, но на некоторых карбюраторах (например, на том же VM 24) штуцеры очень маленькие, и простые топливные шланги просто не будут держаться.

Кстати, тут наглядно можем увидеть, что родные шланги очень короткие и, по сути, никакой функции не выполняют: их необходимо удлинять.

Таким образом, проблема в том, что шланги нестандартные, а в продаже нужного размера хоть убейся, но нет. И вот тут на помощь приходят смекалка и простая физика.

Идем в ближайший автомагазин и покупаем шланг омывателя от девятки, благо этого хлама везде хватает, а цена рублей 30 рублей.

Он тоже, к сожалению, немного больше по диаметру, чем штуцера, и так же слетит, НО!!! вспоминаем про смекалку.

Берем зажигалку и прогреваем конец шланга по кругу не сильно и, главное, равномерно.

Под действием температуры шланг становится податливым и очень легко начинает тянуться. Так вот, прогреваем и начинаем растягивать: в месте прогрева мы уменьшаем диаметр шланга до необходимого нам под штуцер карбюратора.

Держим так в натяге, пока шланг не остынет, иначе вернется в обратное положение. В итоге получаем практически готовое изделие, только нужно примерно посередине места, где мы растягивали, обрезать шланг.

Получаем шланг с переменным сечением за 4 минуты потраченного времени.

Теперь остается только надеть его на штуцер и радоваться жизни)

Самое главное: делайте их длинными и ведите куда-нибудь далеко-далеко в заднюю часть двигателя, чем дальше от выхлопной, тем лучше.

Итог: Ребят, не пренебрегайте такой мелочью, как сливные шланги, учитесь на ошибках других, а не своих. Вроде бы мелочь, а сколько проблем она создала.

Тормоза перестали работать

В самом худшем случае контрольный клапан вакуумного усилителя тормозов полностью выходит из строя, что приводит к полной неработоспособности тормозной системы. К счастью, такой исход маловероятен. Но если вдруг он наступил, аккуратно остановите автомобиль, отбуксируйте его домой и свяжитесь с квалифицированным специалистом по диагностике и ремонту тормозных систем. В зависимости от тяжести случая дело может ограничиться только заменой клапана, но может потребоваться и серьезный ремонт всей тормозной системы.

Контрольный клапан вакуумного усилителя тормозов является важным элементом тормозной системы, обеспечивая безопасность движения. Именно поэтому наличие описанных симптомов не должно игнорироваться или откладываться «на потом». Свяжитесь с квалифицированным механиком, способным провести профессиональную диагностику и необходимый ремонт тормозной системы вашего автомобиля.

Выход из строя «вакуумника» – поломка довольно редкая, но неприятная – для замедления и остановки автомобиля водителю приходится сильно давить тормозную педаль. Внезапный отказ механизма в процессе езды может спровоцировать ДТП – шофер не успевает перестроиться и приложить требуемое усилие в нужный момент. Чтобы выявить признаки критического износа элемента, предлагается рассмотреть принцип работы вакуумного усилителя тормозов (ВУТ) и способы диагностики в условиях обычного гаража.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
