Места установки парктроника на калину

Предназначение и характеристики устройства

Патронник это специальное техническое устройство, принцип работы которого основан на ультразвуке. Ультразвуковые сигналы исходят от датчиков установленных на автомобиле, распространяются в пространстве и, наталкиваясь на преграду, отражаются и считываются теми же датчиками. Блок управления осуществляет обработку и расчет полученных данных, в результате, на экран выводится информация о текущем расстоянии до препятствия. Устройство обладает следующими особенностями (в различных моделях могут различаться): — температурный режим работы: от — 34 до +70 градусов Цельсия; — расстояние для замеров: до 2,5 метров; — комплектуется несколькими датчиками (от 4 штук), проводами, блоком управления, информационным дисплеем; — в некоторых моделях содержится насадка для высверливания отверстий под датчики и двусторонний скотч.

Доработка мотора печки

Эту часть, наверное, было лучше назвать «Доработка режима включения мотора отопителя», поскольку будет говориться именно об устранении своеобразного «бага» — работе отопителя салона при повороте ключа зажигания в положение ACC.

Действительно, функциональность системы обогрева салона находится под большим вопросом при включенном моторчике «печки» и неработающем двигателе — циркуляции охлаждающей жидкости нет, а находящаяся в «печке» быстро остынет, и перестанет обогревать салон.

Систему обогрева салона Лада Ларгус можно доработать несколькими способами

Для владельцев Ларгусов существует два способа изменить режим работы моторчика отопителя. И оба, к сожалению, требуют вмешательства в электрическую схему автомобиля.

Первый

Первый способ перевести режим работы отопителя салона одновременно с включением зажигания заключается в перестановке провода, управляющего реле отопителя со штатного места к любой клемме, получающей +12В при включении зажигания. Это может быть, например, выключателя заднего хода или реле бензонасоса. То есть, обрезается тонкий желтый провод, идущий на реле мотора «печки», и подключается в любое из вышеприведенных мест.

Для справки: все вышеозначенные действия производятся в блоке реле и предохранителей, расположенном под капотом. Мотором отопителя управляет желтый провод, выключателем заднего хода провод аналогичного цвета, а бензонасоса имеет бежевую маркировку.

Второй

Практически аналогичен первому, но отличие заключается в том, что после всех манипуляций получаем свободное гнездо предохранителя.

Опять-таки режем тонкий проводник моторчика отопителя и подключаем его на частично зачищенный любой желтый провод, расположенный поблизости. После чего все поврежденные места изолируются и удаляется предохранитель №39 в блоке предохранителей салона.

Парктронники приора

#2 vasyan

Доверенные пользователи
2805 сообщений

  • Город: Томск
  • Пол: Мужчина

блок на парктроники стоит в задней части авто. На приоре не подскажу с какой стороны. Об этом, вроде, в руководстве пользователя на авто написано. Можете там попробовать вычитать. Ну или загуглите еще раз.

save baikal, save the forest save our childs from pidarases in kremlin .

#3 vasyan

Доверенные пользователи
2805 сообщений

  • Город: Томск
  • Пол: Мужчина

А и еще, вопрос, это заводские стоят. Или китай?

save baikal, save the forest save our childs from pidarases in kremlin .

Пользователи
919 сообщений

#5 kassir40

APC-Пользователи
4441 сообщений

  • Город: Брянск
  • Пол: Мужчина

Я что то не помню ,что б на Приору,когда нибудь ставили парктроник на заводе,тем болеее в 2009 году.Скорей всего колхоз

#6 vasyan

Доверенные пользователи
2805 сообщений

  • Город: Томск
  • Пол: Мужчина

Иди на звук, там должен стоять.

. Тоже теперь сомневаюсь что с завода установлен.

А индикаторы есть? Или только зуммер?

save baikal, save the forest save our childs from pidarases in kremlin .

Пользователи
919 сообщений

#8 Ваван

Работа- это наша жизнь.

APC-Пользователи
578 сообщений

  • Город: Ставрополь
  • Пол: Мужчина

Штатный блок парктроника в приоре стоит в заднем левом «кармане» внутри, в багажнике! Маленькая коробочка, прикрученная к арке колеса. Чуть позже скину фотку. Штатные парктроники ставили с завода с 2009 года! На машины «Люкс» комплектации.

x1307 это нравится

#9 dock88

APC-Пользователи
702 сообщений

  • Город: Чебоксары
  • Пол: Мужчина

Штатный блок парктроника в приоре стоит в заднем левом «кармане» внутри, в багажнике! Маленькая коробочка, прикрученная к арке колеса. Чуть позже скину фотку. Штатные парктроники ставили с завода с 2009 года! На машины «Люкс» комплектации.

Lada Largus Cross с парктроником появится чуть позже

По собственной информации «Колёса.ру», Lada Largus Cross с парктроником появится в продаже приблизительно в середине лета. Источник, близкий к производству автомобилей семейства Лада Ларгус, сообщил, что решение о запуске новой комплектации для кросс-версии было продиктовано стремлением вывести на рынок качественный продукт с системой, работающей без ошибок. Можно предположить, что для Largus Cross потребовалась корректировка программного обеспечения из-за увеличенного дорожного просвета модели по сравнению со стандартной версией.

На фото: Lada Largus Cross. Клиренс кросс-версии универсала на 25 мм больше, чем у обычной модели, и составляет 170 мм

Как сообщили «Колёсам» на АВТОВАЗе, к выпуску обычных Ларгусов с парктроником приступили на прошлой неделе. Известно, что в состав новой комплектации «Люкс» входят: система ABS; фронтальные подушки безопасности; кондиционер; аудиосистема; сиденье водителя с регулировкой по высоте и поясничного подпора; подогрев передних сидений; электропривод регулировки наружных зеркал и обогрев; противотуманные фары.

Топовые Ларгусы комплектуются 105-сильным двигателем объёмом 1.6 литра и пятиступенчатой механической коробкой передач.

Начальная цена на Lada Largus с парктроником была озвучена в конце мая. На задний бампер Lada Largus установлены три ультразвуковых датчика. Диапазон дальности обнаружения препятствий — от 0.4 до 1.6 метра, угол работы системы — 170 градусов.

Парктроник, установка. — Лада Приора Седан, 1.6 л., 2011 года на DRIVE2

Пришел китайский парктроник.

Заказывал самый дешевый с индикатором в метрах. Алиекспресс 11.37 usd (707р).Заказывал по картинке серебристые, а пришли серые датчики.

В итоге выторговал у продавца 5.5 usd (357р) на покупку новых датчиков. Но я ушлый, покупать серебристые датчики не буду, поставлю серые, даже красить не стану, и так нормально.

Длина провода датчика — 230см. Длина провода индикатора 500см. Длина провода питания около 90см.

Индикатор слишком громко шумит своим писком. Заклеил его дырку куском скотча.

Обтестировал систему на столе, работает нормально. Обязательно датчики устанавливаются верхом вверх!

Схема установки: 12-15см от габарита авто до бокового датчика, высота — 50-60см,

В комплекте была коронка для сверления дыр диаметром на 22мм, но я воспользовался ступенчатым. +Шупруповерт.

Сегодня (22ноября) не холодно, +1. Пойду ставить парктроник.

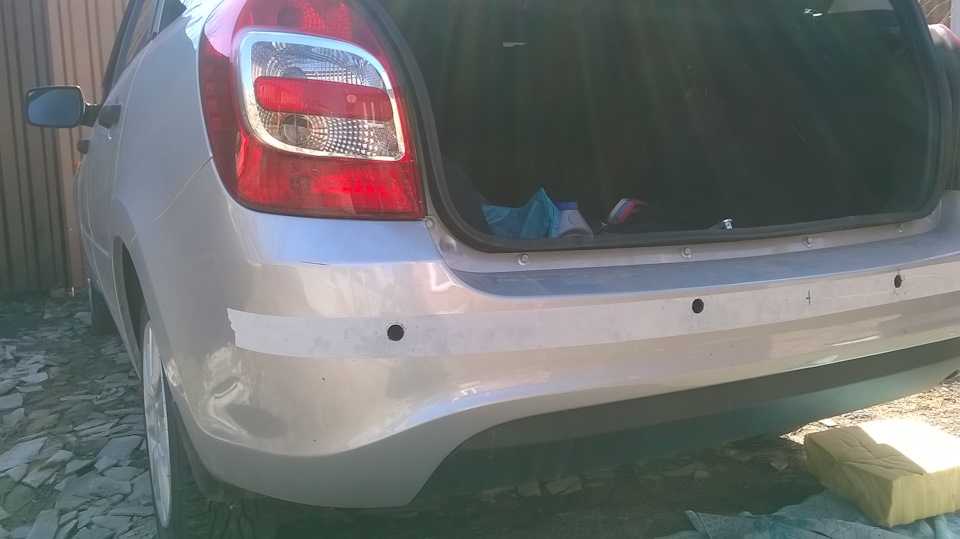

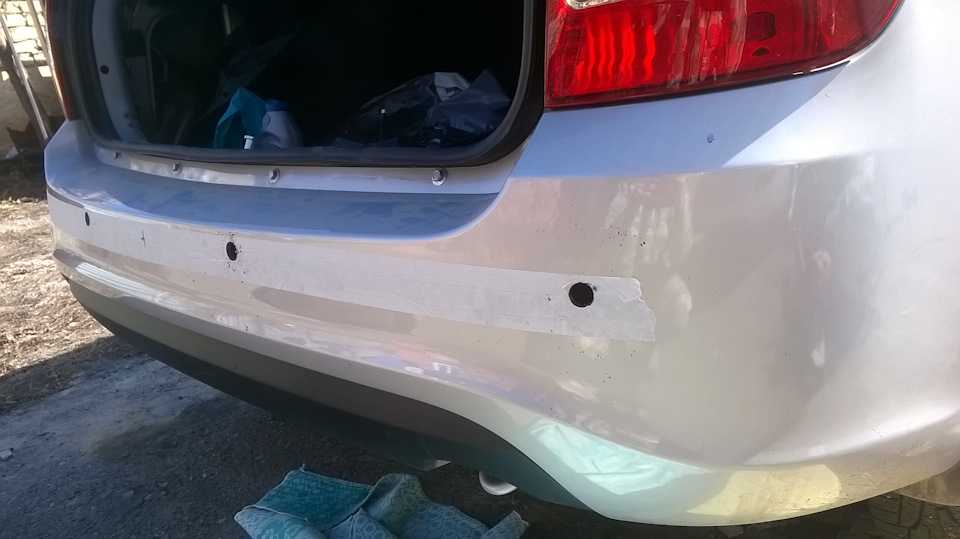

Отмерил примерно 56см от пола, и 14см от визуального габарита. Поставил метку на малярном скотче.

боковая метка для датчика

Расстояние между боковым датчикам получилось 130см. Делим на 3 и получаем интервал 43,3см .

Датчики через 43см

Снял колеса, снял бампер.Снял с бампера энергопоглощающую балку. Просверлил с внешней стороны 4 отверстия на 22мм. Установил датчики, отверточкой помогал силиконовым держателям датчика с внутренней стороны бампера. Хомутами скрепил провода. Установил балку.

Продеваем провода датчиков через резиновую заглушку, проделав сперва в ней дырку.Устанавливаем провода для питания процессорного блока. Тут понадобилась клемма от звукового датчика заднего хода

Провода питания в клемму звукового датчика

Далее проверяем все 4 провода от какого датчика идут и помечаем A, B, C или D. Пометив провода вставляем как нужно и тестируем.

Блок засунул за фонарем, между кузовом и обшивкой багажника.

Установил индикатор слева у стекла. Провод протянул слева торпеды, снизу под обшивкой пола, уходит за заднее сиденье, далее под обшивку багажника и к блоку.

UPDВ итоге место высоковато поставил. Передние бампера автомобилей видит только вблизи начиная примерно от 70см. Надо ставить где-то на уровне катафотов или под ними.

Цена вопроса: 350 ₽

Штатный парктроник калина 2

Всем привет.Решил с вами поделиться опытом установки на свою Калину интересного комплекта парктроника.У меня Калина в комплектации люкс. Да вот только этот люкс не совсем люкс. От полного люкса отличается отсутствием штатного парктроника, датчика дождя и автоматического включения света, а также колесами 14″ вместо 15″. Эту комплектацию в народе еще зовут «недолюкс» Штатная мультимедийная система у меня уже была с завода, поэтому камеру заднего вида я установил почти сразу после покупки. Но речь сейчас не о ней.Меня всегда огорчало, что нет у меня на машине парктроника. К тому же, не нравятся мне огромные «пуговицы» датчиков большинства продающихся систем парковки. См фото ниже.

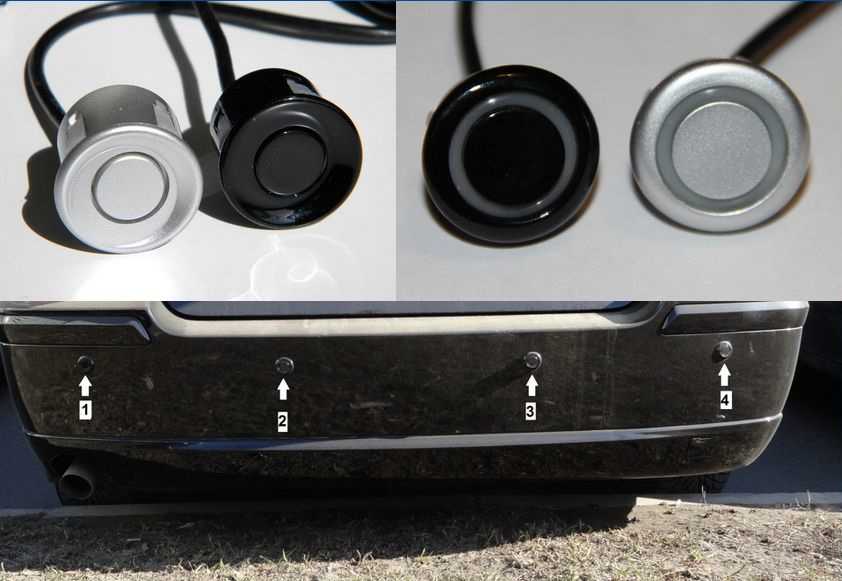

Интересен данный парктроник двумя особенностями:Во-первых, это практически невидимые датчики, которые крепятся изнутри бампера и снаружи визуально представляют собой только тоненькое колечко.А во-вторых, это способ отображения информации об измеренном расстоянии до препятствия. У данного парктроника отсутствует собственное табло на светодиодах. Вместо этого, парктроник подключается в разрыв видеосигнала камеры заднего вида и накладывает свою картинку на картинку камеры. Таким образом, изображение камеры и парктроника выводится на штатный дисплей ММС. См. фото ниже.

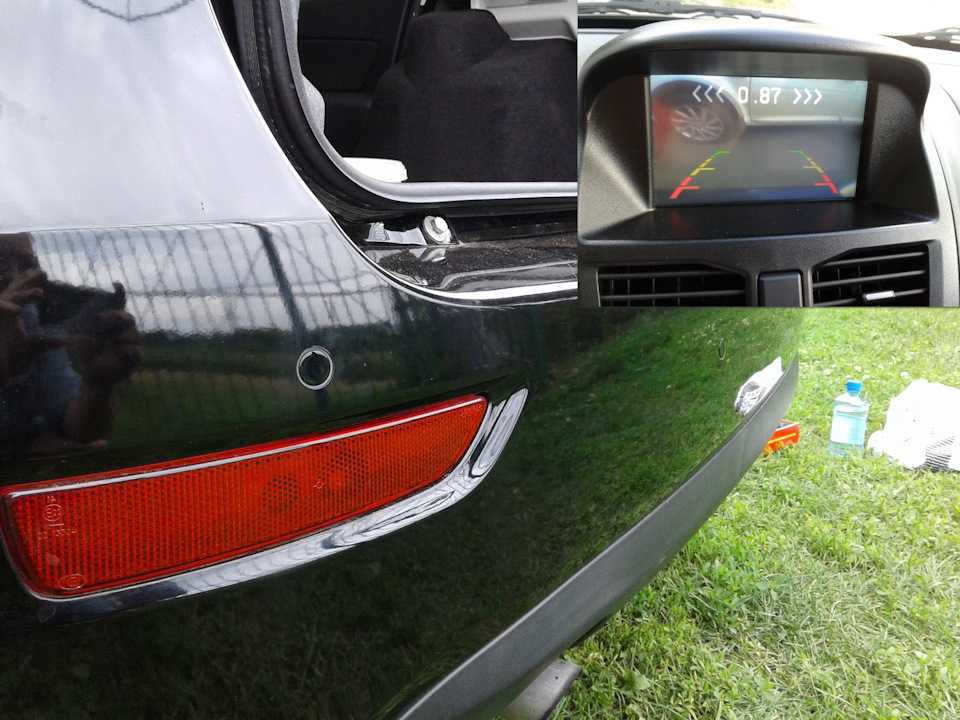

Также, парктроник имеет собственную пищалку, которая подает прерывистый сигнал разной частоты в зависимости от расстояния до препятствия. Пищалка работает независимо от того, включен дисплей ММС или нет.Итак, получив посылку я обнаружил вот такой комплект:
