Что такое парктроник в автомобиле

Варианты датчиков парковки

На сегодняшний день автомобилисты могут приобрести абсолютно разные варианты парктроников, которые будут несколько отличаться своими конструктивными особенностями и порядком работы. В частности, можно встретить следующие модели:

  • задние датчики парковки для автомобиля;
  • передний тип парктроников на транспортное средство;
  • комбинированный вариант датчиков парковки для авто.

Каждый отдельный тип этих устройств имеет свое назначение к последующему применению, из-за чего их необходимо использовать в соответствии с рекомендациями производителя.

Задний тип

Эти парктроники монтируются только на задний бампер автомобиля, после чего осуществляется подключение на соответствующие огни, расположенные на корме транспортного средства, которые активируются при включении задней скорости на трансмиссии. Как правило, на задний бампер монтируется определенное число датчиков (минимально можно установить два парктроника, максимальное число элементов не ограничено). Здесь присутствует последовательность — чем больше этих атрибутов, тем выше точность работы всей системы.

Передний тип

Эти элементы устанавливаются спереди автомобиля на бампер и активируются при включении зажигания. Стоит отметить, что эти датчики отличаются расширенной зоной действия, из-за чего часто захватывают пространство сбоку транспортного средства. Такими элементами часто пользуются начинающие автомобилисты, кто еще не чувствует габариты собственной машины и нуждается в дополнительной помощи при маневрировании в ограниченном пространстве или в случае выполнения парковки.

Комбинированные парктроники

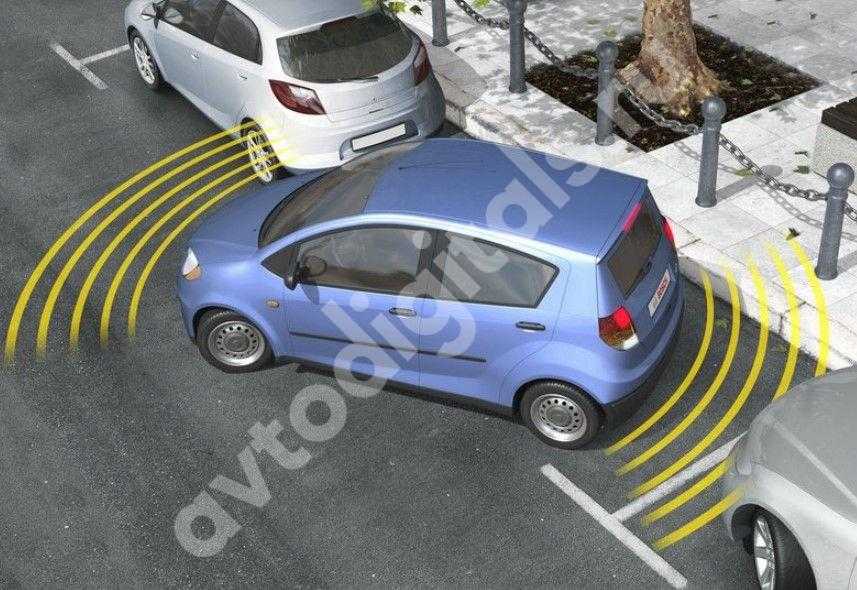

Это наиболее удачный вариант датчиков парковки, в особенности для начинающих автомобилистов, по той простой причине, что с их помощью можно контролировать практически все пространство вокруг собственной машины. При использовании подобной системы вероятность возникновения ДТП сокращается в разы. Однако, при их применении и усталость водителя значительно повышается, по той простой причине, что звуковые сигналы при приближении к препятствию срабатывают постоянно, а не только в определенные моменты.

Проверка парктроника перед установкой в автомобиль

Перед установкой парктроника в автомобиль, для исключения неожиданностей, необходимо проверить его на работоспособность. Для этого нужно, в соответствии с выше приведённой структурной схемой, подключить к электронному блоку управления все датчики, дисплей и подать на него соблюдая полярность питающее напряжение +12 В постоянного тока от блока питания, рассчитанного на ток не менее 0,3 А или аккумулятора. Ошибиться тут невозможно, так как все разъёмы разные, за исключением разъемов для подключения парковочных датчиков. Но при проверке очередность подключения датчиков значения не имеет, так как они взаимозаменяемые.

Если датчики оставить лежащими на столе, то проверить парктроник в работе будет невозможно. Поэтому нужно сымитировать их установку на бампер автомобиля. Для этого в листе гофрированного картона или любого другого листового материала нужно просверлить фрезой из комплекта четыре отверстия и установить в них ультразвуковые датчики, как показано на фотографии. Расстояние между отверстиями должно быть более 10 см.

Далее направить лист с датчиками в пространство, свободное на два метра от препятствий и включить парктроник. Осталось для проверки походить перед датчиками и посмотреть, что отображается на мониторе. Если все работает, то можно приступать к монтажу радара в кузове автомобиля.

Для интереса и оценки качества парктроника вскрыл блок управления, его печатная плата на фотографии. Наличие маркировки элементов, аккуратность монтажа, высокое качество паек и запас по напряжению у электролитических конденсаторов порадовали.

Возможные причины неисправностей

Учитывая все рассмотренное ранее, можно сказать, что парктроник по своей сути довольно простое устройство. В его состав входит минимальный набор компонентов. Отсюда и соответствующее число неисправностей.

Их появление не зависит от самого автомобиля. Кому-то повезло получить радар еще в комплектации. Другие же сами дополняют свое авто. Парктроники часто встречаются на самых разнообразных машинах. Особенно на таких, как:

  • Лада Приора, Ларгус;
  • Лада Веста;
  • Фольксваген Пассат;
  • Kia Sportage 3;
  • Шкода Октавия;
  • Хендай Солярис и многие другме

Перечислять можно бесконечно долго. Но здесь куда важнее другое.

Существует несколько основных причин, почему парктроник вдруг перестал работать, либо начал отображать некорректную информацию, преждевременно или с опозданиями присылать оповещения.

Если вы и у себя на машине заметили неполадки, тогда наверняка причина кроется в одном из следующих факторов.

Повреждение проводки. Системы бывают проводными и беспроводными. При использовании проводки ее не так сложно повредить и пережать;
Неправильная установка датчиков

Здесь важно разобраться в том, как узнать какой датчик не работает. Проверьте их крепление и степень неподвижности

Если элемент шатается и плохо держится, причина именно в нем;
Заводской брак. Это нельзя исключать. Особенно при покупке дешевых комплектов от сомнительных производителей. Потому лучше не экономить, а также заказать установку в сертифицированном автосервисе;
Загрязнения и влага. Если система функционировала нормально, а затем появились проблемы, возможно причина банальная. Датчики загрязнились или на них попала влага. Это актуальная проблема большинства парктроников, за которым требуется периодический уход;
Короткое замыкание в блоке управления. Даже при использовании беспроводной системы закоротить может электронный мозг радара. Опять же из-за грязи, влаги, пыли или высокой температуры.

Все перечисленные причины объективно можно считать банальными, очевидными и вероятными. Но никто не говорит, что парктроник невероятно сложная система, для поисков причин неисправностей которой обязательно нужно быть мастером компьютерной диагностики.

Проверка датчиков

Если у вас система работала нормально, но вдруг возникли проблемы, обязательно начните проверку с очистки датчиков от загрязнений.

Причем очистку важно выполнять не только на поверхности сенсора, но и в зоне крепления. При каждой проверке не забывайте убеждаться в том, что фиксация осталась нормальной, датчики не шатаются и не смещаются со своего посадочного места

Если же чистка не дала никаких результатов, придется проверить устройства на предмет их функционирования. Для этого двигатель запускается на холостых оборотах, а затем вы к каждому сенсору прикладывайте палец. Если датчик исправен, он будет трещать или вибрировать.

При отсутствии ответной реакции можно говорить о том, что сенсор вышел из строя. Далее действуйте по ситуации, ремонтируя или меняя приспособление.

Металлизированная лента

Если у вас используется электромагнитный парктроник, тогда вместо датчиков будет применяться специальная лента.

Ее диагностика выполняется еще проще, чем в ситуации с датчиками. Устройство ленты элементарное. Она может не работать в случае, когда были нанесены какие-то механические повреждения. Потому проверка сводится к тому, чтобы убедиться в отсутствии или наличии глубоких царапин, образовавшихся трещин или иных дефектов.

Если с лентой все хорошо, видимых повреждений нет, тогда проверяется электронный блок управления.

Как выбрать и купить парктроник?

Выбирая парктроник необходимо помнить, что не всегда дешёвые или дорогие модели могут быть однозначно хорошие или плохие. Выбирая модель необходимо почитать как можно больше отзывов и получить действительно объективную оценку модели.

Выделяют следующие популярные среди автолюбителей парктроника:

1. Ultravox D-104B.

Популярная среди потребителей модель парктроника. В комплекте имеется 4 датчика, связь проводная. Тип установки модели является комбинированным. Зона обнаружения препятствия до 1,5 метра. Используется светодиодный дисплей.

2. ParkMaster 32/33-8-A.

В комплекте системы идёт 8 ультразвуковых датчиков. Имеется 2 дисплея, которые можно установить в любом удобном для водителя месте. Тип установки комбинированный. Зона обнаружения препятствия до 2-х метров.

3. INCAR PT-208B.

Удобный и надёжный в эксплуатации прибор. В комплекте идёт 8 датчиков. Система установки комбинированная. Обладает защитой от пыли и влаги. Диапазон работы устройства до 1,8 метра.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

  1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

  1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
  2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Как и какой парктроник выбрать и на чем остановиться

Прежде всего, нужно помнить, что выбор парктроника является очень важным решением, поэтому к нему следует походить скрупулезно, взвешенно и с четким осознанием цели.

В первую очередь, следует обращать внимание на количество комплектных датчиков-излучателей. Конечно, можно выбрать бюджетный вариант парктроника с двумя датчиками, смонтированными в углах бампера, однако спокойствие в такой ситуации будет только мнимым – поскольку препятствие, находящееся в центральной части машины останется вне поля зрения такого парктроника

Немного лучше проявит себя трехсонарное устройство, хотя и оно не обеспечит полной безопасности.

Датчики парктроника можно подобрать под цвет салона авто

Оптимальным выбором является парктроник с большим количеством датчиков. Минимально это число может ровняться четырем. Идеальным вариантои станет парктроник 8 датчиков лишенный мертвых зон, «просматривающий» все опасное пространство и гарантирующий своевременное обнаружение малейшего препятствия. Конечно, такой вариант потребует значительных финансовых вложений, но они все равно не смогут сравниться со стоимостью восстановительного ремонта.

Не менее важен и индикаторный элемент системы. Бюджетным выбором станет обыкновенный звуковой сигнализатор, но он может быть не эффективным у любителей громкой музыки или у водителей с нарушениями слуха.

Гораздо проще будет ориентироваться в показаниях датчиков при дополнении звукового сигнала визуальным, состоящим их полосок разного цвета, которые по мере приближения к препятствию меняют свой цвет от зеленого к красному.

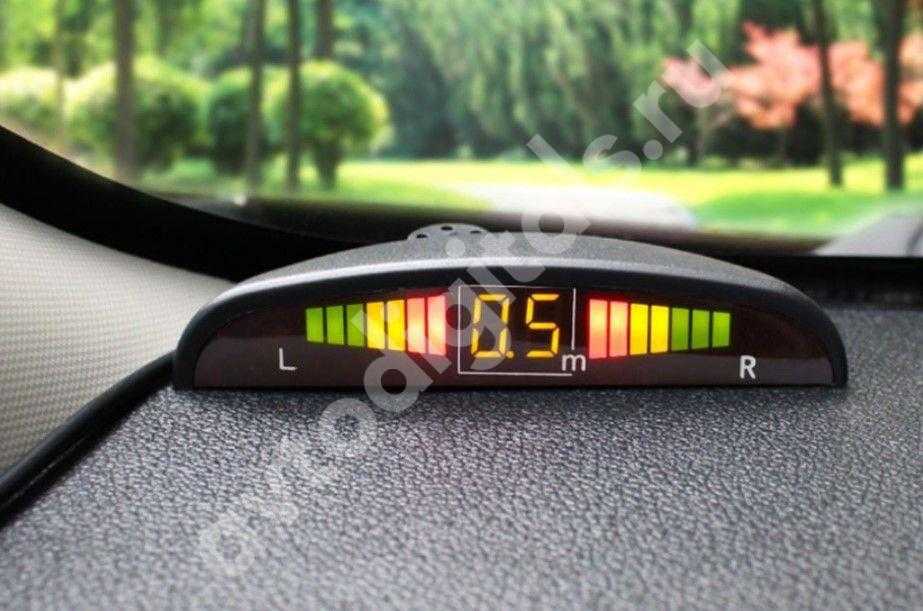

Простейший дисплей парктроника, который предупреждает о приближение препятствий с помощью полос разного цвета

Еще больше удобства предоставляет индикатор, отображающий расстояние до преграды конкретными цифрами. Некоторые модели парктроников могут быть оснащены в качестве источника оповещения и отдельным дисплеем, на который данные выводятся в цифровом и цветовом форматах. Иногда даже присутствует схематичное отображение автомобиля.

На таких парктрониках вся информация выводится на цифровой дисплей и дублируется звуковыми сигналами

Практически все современные модели парктроников имеют возможность отключить звуковое сопровождение процесса парковки, поскольку при наличии хотя бы самого простого светового индикатора, потребность в звуке отпадает практически полностью.

Водители с большим стажем, привыкшие припарковывать автомобиль что называется «по зеркалам», зачастую прибегают к использованию парктроника, индикатор которого монтируется во внутрисалонное зеркало. Во время обычной езды он абсолютно незаметен и проявляется только при задействовании задней передачи.

Верхом же технологий и комфорта является парковочный помощник, в котором объединены сонары и камера обзора назад, которая посылает изображение происходящего за «филейной» частью автомобиля на экран, смонтированный в определенном месте. Таким образом, ко всем преимуществам обычного парктроника добавляется еще и визуализация происходящего. Единственной проблемой могут стать осадки, поскольку после передвижения машины по грязи объектив заднего «наблюдателя» может загрязниться и сонары останутся в одиночестве.

Парктроник с камерой заднего вида наиболее оптимальная и безопасная система

Помимо количества непосредственно радаров, важно уделить внимание и эргономике восприятия показаний парковочной системы, а также возможности активации парктроника только при необходимости – при нахождении в пробке неотключаемая система будет только мешать. Не стоит забывать и о климатической адаптированности всех элементов парктроника. Оптимальным решением станет выбор комплекта, способного выдерживать значительные перепады температур и не восприимчивого к влаге, пыли

загрязнениям и т.п

Оптимальным решением станет выбор комплекта, способного выдерживать значительные перепады температур и не восприимчивого к влаге, пыли. загрязнениям и т.п

Не стоит забывать и о климатической адаптированности всех элементов парктроника. Оптимальным решением станет выбор комплекта, способного выдерживать значительные перепады температур и не восприимчивого к влаге, пыли. загрязнениям и т.п.

Также крайне важно понимать, что наличие на автомобиле парктроника нисколько не должно усыплять бдительность водителя, поскольку ультразвуковые датчики могут испытывать затруднения в работе при образовании ледяного налета на их поверхности или при приближении к несплошной преграде (сеточный забор, тележка из супермаркета и т.д)

Как выбрать парктроник — видео

Дополнительные советы

После совершения ДТП проверьте элементы поврежденного бампера. Возможно, на них имеются датчики парктроника, их необходимо демонтировать.

Регулярно проверяйте чистоту рабочей поверхности датчиков, удаляйте загрязнение с помощью влажной ветоши. Это увеличит срок службы датчиков.

Видео — как восстановить работоспособность датчика парктроника Peugeot 807, Citroen C8:

Может заинтересовать:

Сканер для самостоятельной диагностики автомобиля

Сравнить стоимость ОСАГО для своего авто

Выбрать видеорегистратор: незаменимый гаджет для водителя

Некоторые водители предпочитают видеорегистратор в виде зеркала

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Как пользоваться парктрониками

Итак, мы выяснили, как устроены парктроники и каков принцип их действия. Далее давайте рассмотрим, как ими пользоваться.

  1. Самое главное – корректно выполнить работы по монтажу меток. Вспомним принцип и как работает датчик парктроников: он генерирует направленные ультразвуковые импульсы, сканируя зону на препятствия. Следовательно, локаторы нужно устанавливать на борта строго вертикально, не допуская ни малейшего угла наклона. Иначе сигнал будет «втыкаться» в землю и истошно вопить о несуществующем препятствии.
  2. Второй момент – необходимо осуществить правильное подключение. Провода от меток собирают в «конский хвост» и аккуратно тянут к блоку управления в салоне. Последний, чаще всего крепят на двухсторонний скотч в районе зеркала заднего вида или на торпедо (панель). Далее блок следует запитать от фонарей заднего хода, а если метки имеются и впереди, также от ламп стоп сигнала и поворотников;
  3. Весь принцип монтажа, подключения и установки подробно описан в инструкции по применению гаджета. Чаще всего, в комплекте даже идет специальная насадка на дрель (правильного диаметра), изолента и двухсторонний скотч. Если руки растут откуда надо, справиться сможет любой новичок. А попутно и покрасить в цвет кузова датчики.

Если вас интересует, как пользоваться парктрониками дальше, расслабьтесь. Если все правильно установлено и подключено, система сама будет «просыпаться» при включении двигателя. И сразу уходить обратно «в спячку». До тех пор, пока вы, согласно принципу работы, не переведете рычаг АКПП в режим движения задним ходом или не нажмете на тормоз (и скорость снизится до 20 км/ч и ниже).

Если хотите выполнить отключение передних меток (с ними парктроник постоянно пищит в пробках), просто отсоедините соответствующий провод от передней оптики. Потом можно будет снять датчик с бампера.

Многих водителей также интересует, как включить или отключить парктроник вручную, через кнопку. Что ж, это тоже возможно. Кнопку можно приобрести отдельно, и осуществить ее монтаж в панель управления (если нет места, можно заменить на другую, которая не используется или применяется редко). Работу можно доверить специалистам автомастерской или выполнить самостоятельно. Также во многих автомобилях, где парковочные радары входят в основную комплектацию, кнопка уже присутствует на панели.

Теперь, зная принцип работы парктроников, вы без труда сможете ими пользоваться. Помните, парковочные радары не дают стопроцентной защиты от наезда на препятствия, а потому рекомендуем использовать их как вспомогательную систему. По принципу: «Доверяй, но проверяй»! Словом, смотрите в зеркала и будьте бдительны!

Как пользоваться парктроником?

Обычно парктроник включается вместе с началом работы двигателя. Система проводит самодиагностику и успешно переходит в спящий режим или полностью отключается.

Передние датчики активизируются при нажатии на тормоз. Часто водители их отключают, потому что в пробках они постоянно будут извещать вас о приближении к другим автомобилям.

Похожее Как выбрать алкотестер — для личного пользования, дома и предприятия — отзывы

При использовании парктроника не следует на них полностью полагаться. Как свидетельствует практика, наличие парковочного радара притупляет бдительность.

А ведь они могут и ошибаться:

  • во время сильного дождя и снегопада;
  • при попадании внутрь датчиков влаги;
  • при их сильном загрязнении.

Дешевая модель может не заметить кота, собаку, ребенка. Поэтому используйте парктроники только как вспомогательное средство и не теряйте бдительность. Запомните, что ни один прибор не сможет вас на сто процентов уберечь от потенциальной опасности.

Как проверить парктроники

Проверить датчик парктроника на исправность несложно. Существует несколько способов:

  • Тест парктроников на щелчки;
  • Диагностика на наличие характерной вибрации;
  • Проверка парктроника мультиметром в домашних условиях.

Каждый из указанных способов позволит не просто убедиться в неисправности системы сенсоров, но узнать, какой именно не работает.

Для качественной диагностики потребуется помощник, смартфон, мультиметр и инструменты для демонтажа бампера и датчиков.

Как проверить на щелчки?

Активный и корректно функционирующий локатор, при приближении к нему посторонних объектов, издает слабые щелчки. Попросите друга вам помочь:

Чтобы проверить задние датчики, следует завести автомобиль и перевести рычаг коробки в режим движения задним ходом (трогаться с места не нужно);

Если же вы не знаете, как определить, какой парктроник не работает впереди, включите первую скорость на механике или режим «D» (drive) на автомате;

Вы же в это время должны сидеть рядом с локаторами и, поочередно поднося к каждому из них ладонь, внимательно слушать;

  • Исправные сенсоры должны издавать слабые частые щелчки, примерно 3-6 в секунду;
  • Помощник в салоне должен контролировать систему индикации: работает ли зуммер, что отображает графическая шкала?

Как проверить на вибрацию?

Еще одну тактильную проверку производят таким же способом, в паре с помощником:

  1. Заведите машину и активируйте парковочный радар;
  2. Рабочие сенсоры при работе слегка вибрируют. Это легко проверить пальцем, аккуратно проведя им по поверхности датчика;
  3. Поочередно протестируйте каждую метку на бампере.

Как проверить на щелчки и вибрацию с помощью смартфона?

Обратите внимание, некоторые парковочные радары работают очень тихо, иногда бывает сложно расслышать их щелчки или проверить вибрацию. Чтобы не сделать ложных выводов, рекомендуем проверить данные параметры с помощью специального приложения в смартфоне:. Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

  • Активируйте приложение и включите двигатель, переведите рычаг коробки в нужное положение (для запуска парктроников);
  • Поочередно подносите микрофон к каждому из датчиков. Во время теста слегка покачивайте гаджетом из стороны в сторону (с амплитудой не больше 2 см);
  • Каждый сенсор следует записывать в течение 30 секунд
  • После, остается только проверить записи. Сигналы вибрации обязательно отобразятся в диаграмме звука. А щелчки, даже слабые, будут слышны, если прибавить громкость.

Как проверить датчик парктроника тестером

В основе работы некоторых датчиков парктроника лежит пьезоэлектрический эффект. Пьезоэлемент имеет конечное сопротивление, поэтому для его проверки можно использовать мультиметр. Его переключают в режим измерения сопротивления на предел 2000к. Если щупы мультиметра соединить с выводами двухконтактного датчика (его следует отключить от парктроника), то исправный датчик должен дать показания на мультиметре не 1, что соответствует бесконечности, и не близкое к нулю.

Трехконтактные датчики парктроника имеют иную схему включения и электронную начинку.

Каждый датчик имеет свою зону контроля. Приемопередающий модуль всех датчиков подключен параллельно. Приемники ультразвукового сигнала передают отдельный сигнал для каждого канала слежения за помехой. Такие датчики имеют встроенную электронную схему и усилители принятого отраженного сигнала.

Полную проверку таких модулей с помощью мультиметра выполнить сложно, обычно ограничиваются контролем напряжения между выводами питания датчика. Ремонт таких устройств нерентабелен, их следует менять.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

  1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

  1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
  2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Виды

Парктроники подразделяются на виды в основе отнесения к тому или иному лежит количество датчиков, место размещения, способ уведомления водителя и прочие характеристики.

С камерой

Наиболее современные парктроники оснащены видеокамерой. При движении, например задом, уже в момент включения передачи запускается система, на экране, например, магнитолы или зеркале заднего вида, появляется картинка с камеры парктроника на котором в том числе указываются расстояние в метрах и сантиметрах до близстоящих объектах в радиусе 2,5 метров.

Электромагнитный (ленточный) датчик парковки

Встречаются такие парктроники не часто.

Согласно характеристикам производителей такой тип устройства исключает «мертвые» зоны.

Ультразвуковой

Принцип работы таких парктроников построен на излучении и приеме ультразвуков. Делают это врезные датчики на переднем и (или) заднем бампере. Система с определенной периодичностью посылает сигналы и принимает отраженные от окружающих предметов волны.

В случае приближения объекта сигналы учащаются. Сработка прибора идет на расстоянии 1,5-2 метра, в случае критичной близости в 20-40 си сигнал идет непрерывно.

Задние и передние

По месту установки выделяют парктроники передние и задние. Также есть такие модели, в которых два этих вида скомбинированы.

Передние парктроники аналогичны задним, но их срабатывание в отличие от задний сокращено с 2,5 метров до 1 метра.
