Термобиметаллический предохранитель ваз 2109

Предохранители и реле монтажного блока ВАЗ 2107 (2105, 2104)

Предохранители и реле монтажного блока автомобиля ВАЗ 2107 (2105, 2104)

Предохранители монтажного блока ВАЗ 2107 (2104, 2105)

Маркировка предохранителей, их цвет и защищаемые ими электрические цепи.

F1 (10А), красный — свет заднего хода (в задних фонарях), электродвигатель отопителя, контрольная лампа-сигнализатор и обмотка реле обогрева заднего стекла.

F2 (10А), красный — электродвигатель очистителя и омывателя ветрового стекла («дворников»), электродвигатель очистителя и омывателя фар, реле очистителя ветрового стекла, реле очистителя и омывателя фар.

F3 (10А), красный — резервный.

F4 (10А), красный — резервный.

F5 (20А), желтый — элемент обогрева заднего стекла и реле обогрева (контакты).

F6 (10А), красный — прикуриватель, штепсельная розетка для переносной лампы, часы.

F7 (20А), желтый — звуковые сигналы («гудок»), реле сигналов, электродвигатель вентилятора охлаждения генератора и его реле (контакты).

F8 (10А), красный — выключатель аварийной сигнализации с контрольной лампой, реле прерыватель указателей поворота и аварийной сигнализации, контрольная лампа указателей поворота в режиме аварийной сигнализации, указатели поворота в режиме аварийной сигнализации.

F9 (7,5А), коричневый — лампы задних противотуманных фонарей и их сигнализатор.

F10 (10А), красный — указатели поворота в режиме указателей поворота, тахометр, вольтметр, реле прерыватель и сигнализатор указателей поворота, система управления электропневмоклапаном карбюратора, указатель и сигнализатор резерва топлива, указатель температуры охлаждающей жидкости, контрольная лампа включения стояночного тормоза. контрольная лампа аварийного состояния рабочей тормозной системы, контрольная лампа заряда АКБ, контрольная лампа закрытия воздушной заслонки карбюратора, реле электровентилятора радиатора (обмотка), термовыключатель электровентилятора (датчик), обмотка возбуждения генератора.

F11 (10А), красный — контрольная лампа непристегнутого ремня безопасности водителя.

F12 (10А), красный — лампа дальнего света (правая фара), реле стеклоочистителей и омывателей фар (обмотка).

F13 (10А), красный — лампа дальнего света фар (левая фара), контрольная лампа включения дальнего света.

F14 (10А), красный — лампа габарита в левой блок-фаре, лампа габарита в правом заднем фонаре, лампы фонарей освещения номерного знака, подкапотная лампа, контрольная лампа включения наружного освещения.

F15 (10А), красный — лампа габарита в правой блок-фаре, лампа габарита в левом заднем фонаре, лампы освещения прикуривателя, приборов, вещевого ящика, часов.

F16 (10А), красный — ближний свет фар в правой блок-фаре, реле стеклоочистителей и омывателей фар (обмотка).

F17 (10А), красный — ближний свет фар в левой блок-фаре.

F18 (20А), желтый — запасной.

F19 (10А), красный — запасной.

F20 (10А), красный — запасной.

F21 (10А), красный — запасной.

В других модификациях монтажного блока ВАЗ 2107 некоторые предохранители в 10А могут быть заменены на 7,5А (например F17) или на 20А (например F15). Но это не существенно.

Реле монтажного блока автомобиля ВАЗ 2107 (2104, 2105)

К1 — реле включения обогрева заднего стекла.

К2 — реле очистителя и омывателя фар (в данной комплектации отсутствует).

К3 — реле включения звукового сигнала (в данной комплектации вместо реле установлена перемычка).

К4 — реле включения электродвигателя вентилятора радиатора(в данной комплектации вместо реле установлена перемычка).

К5 — реле включения дальнего света фар.

К6 — реле включения ближнего света фар.

Примечания и дополнения

Номера предохранителе и и пиктограммы обозначения реле нанесены на внутренней поверхности крышки монтажного блока.

В монтажном блоке предохранителей и реле старого образца 15.3722 (с пальчиковыми предохранителями) обозначение и назначение предохранителей и реле идентично 2105-3722010-02.

Иные монтажные блоки модификации 2105 (2105-3722010, 2105-3722010-08 и пр.) различаются наличием или отсутствием некоторых реле и перемычек.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

— Перегорает предохранитель. что делать?

— Схема подключения дальнего и ближнего света фар ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Схема подключения поворотников ВАЗ 2107

— Схема подключения габаритов ВАЗ 2107

— Не горит ближний или дальний свет на ВАЗ 2107, причины

— Провода подрулевых переключателей ВАЗ 2107

Поломка реле обогрева заднег стекла и его замена

Если сломалось реле, то нужно выполнить такие действия. В начале, отсоединить батарею от массы. Затем достать выключатель из панели и отсоединить разъем. Далее проверить цепь между выводами 1 и 3 разъемов со стороны реле. Проверить таймер обогревателя.

Испытательная лампа выключателя должны загореться и погаснуть спустя 12 минут. Если выключатель не работает, то нужно его заменить. Далее проверяйте цепь со стороны разъема выключателя.

Ключ зажигания будет находиться в положении «закрыто», поэтому напряжение будет отсутствовать. Соедините выводы 4 и 6. Проверьте работу обогревателя. Если что-то не работает, то придется заменить выключатель. Реле должно находиться в блоке предохранителей в салоне.

Реле включается при повороте ключа и работает при заведенном двигателе. На кнопке включения включается обогрев, после примерно двадцати минут работы автоматически выключается.

Функция обогрева очень удобная и нужная. Установить реле обогрева заднего стекла можно самостоятельно.

Устройство системы обогрева

Практически у всех автомобилей системы обогрева схожи между собой. Вся конструкция отечественных и зарубежных легковых транспортных средств сводится к нескольким позициям: проводка, реле, нити и предохранители. Если знать принцип действия и схему установки каждой единицы, то в случае возникновения проблем восстановить работоспособность можно без трудностей.

На внутренней поверхности заднего стекла нанесены тонкие металлические полоски, которые могут проводить электричество. За счет этого и производится нагрев стекла, с его наружной стороны тает ледяная корка, снег. Внутренняя поверхность просыхает, благодаря чему стекло не запотевает. Вся система представлена следующими составляющими:

  1. Нити прогрева – в зависимости от модели устройства их количество может быть разным.
  2. Электрическими проводами – они подводят ток к элементам подогрева.
  3. Предохранительным реле.
  4. Кнопкой включения – она имеет сигнальный светодиод.
  5. Предохранителем.

Большинство транспортных средств оснащено системой обогрева стекал, что позволяет убрать обледенение в зимние сезоны. Эта функция создает безопасные условия вождения.

Первоначально требуется обнаружить причину, разработать оптимальный алгоритм ремонта, восстановить работоспособность оборудования. Этот процесс можно провести самостоятельно, не привлекая со стороны специалистов автосервиса.

Как снять и заменить блок

Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.

Порядок снятия БП:

  1. Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
  2. Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
  3. Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
  4. Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
  5. Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.

Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке

При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую

Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.

Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109

Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:

  • Снимите минусовую клемму аккумулятора.
  • Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
  • Приподнимите блок насколько возможно и вытащите все разъемы снизу.
  • Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.

Как разобрать и собрать

Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.

  • Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
  • Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
  • После этого выкручивайте саморезы, которые соединяют обе половины корпуса.

На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.

Как отремонтировать

Внимательно осмотрите дорожки печатной платы. Если где-то обнаружили грязь между дорожками, увлажните ее с помощью жидкости для снятия лака и кисточки. Убедитесь, что лак не растворяет кисточку. После того как удалили всю грязь, тщательно протрите дорожки спиртом и просушите сжатым воздухом. Эту операцию выполните с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружили грязь или окисление, замените их. Если вы не обладаете необходимыми знаниями, инструментами или запчастями для этого, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность, что часть контактов не удастся очистить с первого раза. К тому же, спрей не поможет восстановить контакт, если изношены или ослабели прижимные пластины (лепестки). Если печатную плату отремонтировать не удается, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что она подходит для вашего блока, для чего сравните каталожный номер вашего блока и того, для которого предназначена плата.

Где Находится Предохранитель На Печку Ваз 2115

Где находится предохранитель печки ВАЗ-2115

Трудно не увидеть, когда в ВАЗ-2115 не работает печка, в особенности если поломка отопителя приходится на зиму. Какие неисправности можно представить, если в салон автомобиля просачивается прохладный воздушный поток либо поступление нагретого воздуха вообщем отсутствует?

Существует несколько обстоятельств, которые могут приостановить работу печки ВАЗ-2115, в том числе неисправность предохранителя вентилятора. Чтоб починить предохранитель, необходимо точно знать, где он находится. Об этом речь пойдет ниже.

Причины неисправности вентилятора печки ВАЗ-2115

Печка ВАЗ-2115 – непростой механизм, где неисправность хотя бы одной детали может повлечь за собой полное отсутствие прогрева салона машины. Чтоб найти корректность работы вентилятора, заведите ВАЗ-2115 и переключите положение скорости в формат от 1 до 3 включительно.

Обратите внимание на возникновение шумов. При адекватном функционировании вентилятора шум должен быть

Но если вентилятор не работоспособен при скорости 1, 2, а на 3 врубается, тогда дело в резисторе либо переключателе, отвечающем за контроль и установку режима интенсивности подогрева печки.

Состояние вентилятора печки ВАЗ-2115 оставляет вожделеть наилучшего по таким причинам:

  1. В монтажном блоке находится нехороший контакт. Таковой контакт нужно кропотливо очистить от следов окисления либо вполне поменять новейшей проводкой. Чтоб выявить эту причину поломки отопителя, довольно своими руками пошевелить колодку жгутиков, подходящих к монтажному блоку.
  2. Может барахлить реле зажигания.
  3. Отопитель работает исключительно в 3 режиме переключателя. На 1-ый взор может казаться, что виной неисправности переключатель, но по сути плохо работает дополнительный резистор. Чтоб починить предохранитель печки ВАЗ-2115, следует знать, где он находится. Для этого загляните под стеклоочистители слева и увидите темный ящик. Крышка раскрывается если отодвинуть 2 защелки. Снимите крышку и предохранители будут в свободном доступе.
  4. Сгорел предохранитель. Берясь за подмену предохранителя, не запамятовывайте, что для вас еще предстоит найти, по какой причине перегорела деталь. Для этого с целью отыскать источник недлинного замыкания водители ВАЗ-2115 перебирают всю цепь.

РЕМКОМПЛЕКТ ДЛЯ ЛОБОВОГО СТЕКЛА Не работает печка

, омыватель и подогревзаднего стекла .

ВАЗ 2114 ПЕРЕГОРАЕТ ГОРИТ ПРЕДОХРАНИТЕЛЬ F-7 30 АМПЕРНЫЙ НА ВЕНТИЛЯТОРА ПЕЧКИ

перегорает предохранитель на печку

ф-7.

К печке примыкает предохранитель F7, ток в каком составляет 30А.

Этот предохранитель также регулирует работу прикуривателя, электронного мотора, отвечающего за омывание фар, подсветки бардачка, обогрев заднего стекла ВАЗ-2115. Вот почему сгорание предохранителя отопителя нереально перепутать с другими дефектами вентилятора.

  1. Поломаться может и переключатель положения работы печки. Переключатель находится прямо под центральной консолью панели устройств.
  2. Вышел из строя моторчик вентилятора печки автомобиля. Если напряжение находится, но вентилятор остается в прежнем неподвижном положении, означает его пора поменять либо залипли щетки моторчика.

Способ № 2

Данный метод предполагает использование стружки цветных металлов в качестве токопроводящего элемента. Также для ремонта нити нам понадобится прозрачный лак (желательно использовать густой, что для ногтей).


Смешиваем стружку с кисточкой и наносим на полоску, предварительно заклеенную скотчем, как в предыдущем случае. Спустя час лак окончательно высохнет. Способ довольно старый. Не всегда удается соединить поврежденные контакты так, как нужно. Поэтому, если есть возможно купить токопроводящий клей, лучше воспользоваться первым методом. Это будет гораздо быстрее, проще и надежнее. Стоимость 10-граммового тюбика с данным составом – 78 рублей. Этого объема с лихвой хватит для ремонта нескольких поврежденных нитей подогрева.

Не работает обогрев заднего стекла Ваз 2109

Обогрев заднего стекла вещь очень нужная — она защищает заднее стекло от запотевания и обледенения. Однако, очень часто он либо не работает совсем, либо работает только часть дорожек. Я думаю, что многие владельцы Ваз 2109 при движении задним ходом смотрят на дорогу через заднее стекло. По крайне мере сам я именно так — это очень удобно. Если это стекло запотевшее или в снегу, то ничего не будет видно. А ездить по зеркалам, тем более когда привык ездить глядя в заднее стекло, очень неудобно, да и страшно. А безопасность при вождении автомобиля важна. Не сильно приятно ехать задним ходом по зеркалам и гадать, ударишь кого или нет.

Не работает подогрев заднего стекла Ваз 2109

Принцип работы обогрева заднего стекла автомобиля Ваз 2109 следующий: на заднее стекло изнутри салона нанесена токопроводящая сеточка. Электрический ток, протекая по этой сеточке вызывает её нагрев, как следствие греется и заднее стекло автомобиля. Включается обогрев нажатием кнопки на панели приборов Ваз 2109. Если обогрев Ваз 2109 не работает вообще, то необходимо искать причину, почему напряжение не подается на сеточку заднего стекла. Проверяется наличие напряжения на обогрев заднего стекла Ваз 2109 просто: откидываете два провода, заведенные на подогрев и меряете напряжение между ними с помощью мультиметра.

Меряем напряжение обогрева заднего стекла Ваз 2109

Меряем напряжение обогрева заднего стекла Ваз 2109

Естественно перед этим не забываем нажать кнопку включения обогрева на панели приборов.

Включение обогрева заднего стекла Ваз 2109

Включение обогрева заднего стекла Ваз 2109

Если напряжения нет, то необходимо проверить реле включения обогрева в монтажном блоке, кнопку включения обогрева, состояние дорожек в монтажном блоке, целостность предохранителя, а также целостность проводов к заднему стеклу. Если напряжение на обогрев приходит, но стекло все равно обмерзает, значит работает только часть дорожек, а может вообще ни одна не работает. Чтобы выяснить какие дорожки работают, а какие нет, необходимо включить обогрев, когда заднее стекло немного запотело. Вокруг дорожек, которые работают испарение пропадет. Запоминаем эти дорожки, или помечаем где-нибудь чтобы не забыть. Остальные дорожки, вокруг которых не произошло высыхание испарений неисправны. Неисправность у дороже обогрева заднего стекла только одна — они разорваны. Разрыв дорожки может быть самопроизвольным с течением времени, также дорожку можно поцарапать, если чем то острым или твердым тереть по заднему стеклу из салона. Разрыв дорожки можно обнаружить при внимательном осмотре каждой дорожки обогрева заднего стекла в отдельности.

Обрыв нитей обогрева ваз 2109

Ремонт обогрева будет заключаться в восстановлении поврежденных мест дорожек. То есть необходимо устранить разрыв электрической цепи и обеспечить протекание электрического тока по всем дорожкам на заднем стекле.

Продается специальный токопроводящий клей, который прекрасно подходит для таких целей. Используется он следующим образом: с двух сторон от разрыва дорожки приклеиваем клейкую ленту так чтобы щель между ними была не тоньше дорожки.

Обрыв нити. Вид снутри салона Ваз 2109

Затем тонким слоем наносим токопроводящий клей в месте разрыва соединяя дорожку не дожидаясь высыхания клея удаляем клейкую ленту с заднего стекла. Помните, что если после нанесения токопроводящего клея дорожка все равно не работает, значит где-то на этой дорожке есть еще один разрыв.

Вот таким простым и понятным способом можно восстановить обогрев стекла задка. Теперь и в снег и в дождь заднее стекло будет чистое и прозрачное, обеспечивая водителю превосходный обзор.

Обогрев заднего окна Ваз 2109 восстановлен

Если Вы живете где-то в глухомани и никто в ваших местах не слышал про токопроводящий клей, то вариантов восстановления обогрева заднего стекла довольно много: начиная от самодельных клеев с медными опилками и графитом, и заканчивая вентиляторами для обдува заднего стекла. Можно поискать в интернете и найти то, что подойдет именно Вам.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=wdpTUvxVWFU

Устраняем обрыв

Залатать обрыв в целом – нетрудная задача, и решают ее несколькими способами. Чаще всего применяют электропроводящую пасту. Перед ремонтом необходимо будет закрепить место обрыва клейкой лентой (двумя кусочками – по одному на каждый фрагмент дорожки). Концы нити зачищают и промывают обязательно спиртом. Затем на них наносят пасту и оставляют сохнуть по крайней мере 24 часа. Также восстановить работоспособность обогревающего элемента заднего стекла можно и при помощи:

  • клея (типа БФ);
  • металлических опилок;
  • магнита.

Опилки довольно легко сделать и самостоятельно воспользовавшись напильником. В свою очередь, магнит подойдет какой угодно. Его нужно разместить на внешней стороне окна, а металлическую пыль – на внутренней, где находится нагревательный элемент. Затем стык остается обработать клеем и лаком. Допускается использовать также любую масляную краску.

Достаточно эффективно чинится обогрев паяльником. Здесь понадобится припой, содержащий малое количество олова (к примеру, ПОС-18), вместо флюса берут в таком случае хлористый цинк. Но данный способ подойдет, только если обрыв маленький. Заполнять большой участок придется при помощи проволоки или медной либо серебряной.

Кроме того, нужно отметить, что сейчас в магазинах есть также особые клеевые составы для ремонта нитей обогрева. Но по какой-то причине они в настоящее время спросом не пользуются.

Подробнее разобраться с тем, как чинить испорченный обогрев на заднем стекле, поможет видео, приведенное ниже:

Как найти поломку

Чтобы выяснить точно, каковы причины отказа, понадобится только стандартный вольтметр, который должен быть у всякого уважающего себя автолюбителя. Путем несложных манипуляций с этим измерительным прибором неполадка будет выявлена очень скоро.

Начать проверку нитей нагревательного элемента следует с таких действий:

  • металлические наконечники щупов оборачивают оловянной фольгой (это позволит избежать повреждения дорожек);
  • включают зажигание;
  • проверяют, нажата ли кнопка обогрева;
  • один щуп прикладывают к плюсу нагревательного элемента, укрепленного на заднем стекле;
  • второй устанавливают примерно в центре нити.

Если прибор показывает 6 вольт, то это означает, что на данном участке нет повреждений. В случае если тестер выдает 12 вольт – разрыв находится где-то на отрезке между щупами.

При наличии 10 вольт можно с уверенностью говорить о том, что разрыв расположен между минусом и центром дорожки. В этой ситуации более точно определить, где находится повреждение, позволит подключение одного щупа к отрицательному выходу. В то же время второй необходимо аккуратно вести вдоль по нитке от плюса к противоположному концу. О нахождении точного места разрыва свидетельствует повышение напряжения с нуля до 5 вольт.

Если под рукой не оказалось вольтметра, то разрыв также нетрудно будет найти и визуально. Для этого потребуется подождать, когда стекла в автомобиле запотеют, и только тогда включить обогрев. Там, где дорожка сохранила работоспособность, влага начнет заметно испаряться. На обесточенных участках конденсат останется. Вот эти отрезки нагревательного элемента и нужно будет подробно осмотреть. Для этого потребуется увеличительное стекло.

Если обогрев полностью вышел из строя, его можно заменить съемной моделью, которая крепится к стеклу на специальных присосках. Его подключают к электросети автомашины, как и многие другие приборы, через прикуриватель.

Также есть в продаже модификации, в которых установлен добавочно вентилятор. Но такой вариант не очень практичен, поскольку требует слишком много электричества.

Обогрев заднего стекла

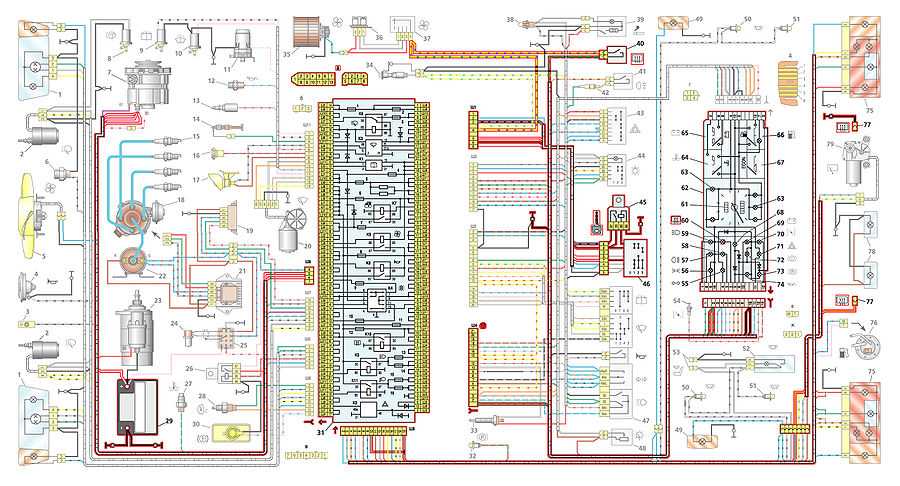

1 – блок-фара; 2 – моторедуктор очистителя фары*; 3 – выключатель подкапотной лампы; 4 – звуковой сигнал; 5 – электродвигатель вентилятора системы охлаждения двигателя; 6 – датчик включения электродвигателя вентилятора; 7 – генератор; 8 – электромагнитный клапан включения омыва фар*; 9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается); 10 – электромагнитный клапан включения омыва ветрового стекла; 11 – электродвигатель омывателя стекол; 12 – датчик контрольной лампы давления масла; 13 – электромагнитный клапан карбюратора; 14 – концевой выключатель карбюратора; 15 – свечи зажигания; 16 – штепсельная розетка для переносной лампы; 17 – подкапотная лампа; 18 – датчик-распределитель зажигания; 19 – блок управления электромагнитным клапаном карбюратора; 20 – моторедуктор очистителя ветрового стекла; 21 – коммутатор; 22 – катушка зажигания; 23 – стартер; 24 – датчик верхней мертвой точки 1-го цилиндра**; 25 – колодка диагностики**; 26 – реле включения стартера; 27 – датчик указателя температуры охлаждающей жидкости; 28 – выключатель света заднего хода; 29 – аккумуляторная батарея; 30 – датчик уровня тормозной жидкости; 31 – монтажный блок; 32 – выключатель контрольной лампы стояночного тормоза; 33 – выключатель стоп-сигнала; 34 – лампа освещения вещевого ящика; 35 – электродвигатель вентилятора отопителя; 36 – дополнительный резистор электродвигателя отопителя; 37 – переключатель вентилятора отопителя; 38 – лампа подсветки рычагов отопителя; 39 – прикуриватель; 40 – выключатель обогрева заднего стекла; 41 – выключатель заднего противотуманного света; 42 – предохранитель цепи противотуманного света; 43 – выключатель аварийной сигнализации; 44 – выключатель наружного освещения; 45 – реле зажигания; 46 – выключатель зажигания; 47 – подрулевой переключатель; 48 – выключатель освещения приборов; 49 – боковой указатель поворота; 50 – выключатель плафона на стойке передней двери; 51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались); 52 – плафон; 53 – колодки для подключения к плафону индивидуального освещения салона; 54 – выключатель контрольной лампы воздушной заслонки карбюратора; 55 – контрольная лампа указателей поворота; 56 – контрольная лампа наружного освещения; 57 – контрольная лампа заднего противотуманного света; 58 – резервная контрольная лампа; 59 – контрольная лампа дальнего света фар; 60 – контрольная лампа обогрева заднего стекла; 61 – спидометр; 62 – комбинация приборов; 63 – лампы освещения комбинации приборов; 64 – указатель температуры охлаждающей жидкости; 65 – вольтметр; 66 – указатель уровня топлива с контрольной лампой резерва; 67 – эконометр; 68 – лампа табло «STOP»; 69 – контрольная лампа заряда аккумуляторной батареи; 70 – контрольная лампа воздушной заслонки карбюратора; 71 – контрольная лампа аварийной сигнализации; 72 – контрольная лампа уровня тормозной жидкости; 73 – контрольная лампа стояночного тормоза; 74 – контрольная лампа давления масла; 75 – задний фонарь; 76 – датчик указателя уровня и резерва топлива; 77 – колодки для подключения к элементу обогрева заднего стекла; 78 – фонари освещения номерного знака; 79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный); б – датчика-распределителя зажигания; в – коммутатора и блока управления электромагнитным клапаном карбюратора; г – блок-фар, очистителей фар и заднего стекла; ж – плафона освещения салона; е – датчика уровня топлива; д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей. ** С 1995 г. не устанавливаются.

Как проверить обогрев?

Для этого нужно обернуть щуп вольтметра алюминиевой фольгой и прижать пальцем фольгу и перемещать вдоль токопроводящих нитей. Так можно обнаружить место обрыва нитей.

Первоначально вольметр будет показывать напряжение 6В. Если он отображает 12 В, значит в этом месте и есть обрыв нити со стороны между точкой подсоединения вольметра и стороны обогревателя. Если напряжение ниже 0 В, то токопроводящая полоска имеет обрыв со стороны между точкой подсоединения вольт метра и стороны обогревателя.

Омметром рекомендуется измерить сопротивление токопроводящей полоски между боковой клеммой обогревателя и центром полоски. Секция полоски с разрывом будет иметь в два раза более высокое сопротивление, чем сопротивление остальных полосок.

Отремонтировать токопроводящую полоску можно с помощью токопроводящей массы: клей, смешанный с металлической стружкой, специальный материал. Также потребуется изолента, растворитель, щетка. Растворителем нужно очистить область стекла в месте разрыва токопроводящей полоски обогревателя. Изолента потребуется в качестве трафарета. Нанесите токопроводящую массу, снимите липкую ленту. Через сутки можно удалить излишки.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь “генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Где находится блок предохранителей ВАЗ 2108-09-099 (карбюратор, инжектор). Блок реле и предохранителей расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

1 — реле включения очистителей фар (K6); 2 — реле времени омывателя заднего стекла (K1); 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2); 4 — реле стеклоочистителя (KЗ); 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла (K10); 7 — запасной предохранитель; 8 — реле включения дальнего света фар (K5); 9 — реле включения ближнего света фар (K11); 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9); 12 — реле включения звукового сигнала (K8)

Расшифровка предохранителей монтажного блока для ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Как устроена система

Принцип работы обогрева весьма прост, он применяется сегодня почти во всех машинах, включая иномарки. Чего-то проще и лучше пока не придумали. На заднее стекло со стороны салона наносят токопроводящую нить, которая разогревается, соответственно происходит подогрев стекла, что избавляет его от запотевания изнутри, а также снега и льда, находящегося с наружной стороны.

Схема работы обогрева заднего стекла

Составляют эту систему на ВАЗ 2110:

  • сама нить, обеспечивающая подогрев;
  • проводка, идущая к ней;
  • реле обогрева;
  • включатель с сигнальной лампочкой внутри;
  • предохранитель.

То есть, ничего сложного для умельца. Учитывая, что размер заднего стекла ВАЗ 2110 – 121,3х67,6 см, то обычно размер подогрева лишь на пару сантиметров меньше, и по сути, покрывает всю поверхность, обеспечивая полный обогрев и хорошую видимость того, что происходит сзади. Устанавливать систему обогрева значительно меньшего размера, смысла нет, ведь водитель должен видеть всю дорогу сзади, а не ее часть.

Способы подключения стеклоочистителей.

Схему подключения стеклоочистителей можно разделить на два вида, по способу подключения переключателя режимов работы.

При первом способе подключения на электродвигатель привода стеклоочистителя подаётся постоянный плюс, а переключатель режимов соединяет элементы двигателя с минусом. Этот способ широко применяется в иностранных и отечественных автомобилях.

Второй способ полностью противоположен первому, то есть питание на электродвигатель подаётся через переключатель режимов, а минус в этом случае берётся с корпуса привода.

Я предлагаю рассмотреть принцип работы схемы стеклоочистителей автомобиля на примере, где плюс на электродвигатель подаётся через переключатель режимов, так как это более распространённый способ подключения.

На схеме представлено подключение привода стеклоочистителя с электродвигателем от постоянных магнитов и имеющего две скорости работы. Разница оборотов в данной схеме обеспечивается смещением одной из плюсовых щёток относительно физической централи якоря электродвигателя.

Общие понятия

Для того чтобы стекло нагревалось равномерно и до строго определенной температуры (достаточной для испарения влаги, но не превышающей безопасных пределов), используется специальная электропроводящая нить (тонкий плоский провод), которая имеет определенное строго нормированное сопротивление ,

Когда через него протекает ток, он нагревается — так же, как спирали в электрических плитах и ​​чайниках нагреваются, только при значительно более низкой температуре. Благодаря такому нагреву, а также потому, что он происходит равномерно по всей плоскости стекла (поскольку нить наложена на него на равных расстояниях), последний быстро высыхает и очищается от влаги.
