Замена гидрокомпенсаторов на ниве шевроле своими руками

Устранение неисправности

Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.

Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.

Как промыть гидрокомпенсатор?

Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.

На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.

Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:

  1. Отключите аккумуляторную батарею, чтобы обесточить авто.
  2. Избавьтесь от воздушного фильтра.
  3. Открутите болты, чтобы снять крышку ГБЦ.
  4. Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
  5. Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
  6. Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
  7. На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
  8. При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.

После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.

Замена гидрокомпенсатора

Если очистка не помогла, замена гидравлических компенсаторов станет единственным разумным решением. Порядок замены гидрокомпенсаторов следующий:

  1. Демонтируйте неисправный механизм с помощью съемника или магнита. Последний способ целесообразен только при свободном движении гидрокомпенсатора. Если же он прикипел к наружной поверхности, поможет только съемник.
  2. Промойте всю систему подачи масла, замените масляный фильтр и залейте новое масло, проверьте его подачу в посадочное место компенсаторов путем прокручивания коленчатого вала. Гидравлический компенсатор уже должен быть снят.
  3. Категорически запрещена установка компенсаторов без масла, в противном случае возникают критические ударные нагрузки.
  4. После установки на посадочное место нового механизма не заводите силовой агрегат сразу. Используйте ключ для проворачивания коленвала на несколько оборотов и подождите полчаса. За это время детали найдут свои рабочие места, а внутреннее давление нормализуется.

Поскольку из строя может выйти как один, так и несколько гидрокомпенсаторов, вам придется самостоятельно решить, сколько из них подвергнуть замене. В данном случае решающим фактором является финансовое положение. При наличии разборных механизмов возможен ремонт и профилактика каждого по отдельности.

Если же вы отдали предпочтение комплексной замене, данное решение будет оптимальным и даст вам гарантию на отсутствие проблем в ближайшем будущем. Никогда не экономьте на качестве масла, что позволит вам существенно продлить не только эксплуатационный срок компенсатора, но также трущихся элементов мотора. Пожалуйста, оцените этот материал!

Избавляемся от гидрокомпенсаторов своими руками

Работа по замене несложная и с ней справится любой автомобилист, который хоть раз в жизни регулировал клапана на классических ВАЗах. Процесс займёт не более часа, если все будет под руками и выполнять действия по такой методике:

  1. Устанавливаем машину на ровную площадку, затягиваем ручник и ставим на нейтральную передачу.
  2. Освобождаем крышку клапанного механизма от всех шлангов и патрубков, снимаем воздуховод.

Освобождаем клапанную крышку от патрубков.

Откручиваем гайки на клапанной крышке.

Выставляем мотор в положение ВМТ четвёртого цилиндра.

Откручиваем болт, фиксирующий шестерни.

Демонтируем натяжитель цепи.

Устанавливаем стопорные пластины.

Устанавливаем рокера и удерживающие пружины.

Устанавливаем распредвал, артикул 21213-1006008 .

Теперь можно приступать к регулировке клапанов по такой же схеме, как это делается на всех классических ВАЗах — при совмещении метки регулируют зазор с помощью щупа на 6 и 8 клапанах, проворачивают вал на 90 градусов, регулируют 7 и 4-й, ещё на 90 — 3 и 1-й, последних пол оборота — 2 и 5-й клапана.

Регулировку тепловых зазоров проводят согласно инструкции приведенной выше.

Взамен получили необходимость каждых 10-12 тысяч заниматься регулировкой теплового зазора клапанов, но такой обмен вполне оправдан. Удачной всем замены и ровной работы двигателя!

Видео о замене гидриков на регулировочные болты Нива Шевроле

Гидрокомпенсаторы в первый раз были представлены на российском рынке еще в 1989 году. Тогда они показались очень действенными для усовершенствования движков Жигулей. Применение этих деталей имело положительные результаты, потому спустя время изготовитель этих устройств модернизировал своё детище так, чтоб было можно установить гидрокомпенсатор на Ниву, что стало верным решением.

Механизм работы такового устройства состоит в том, что заместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Конкретно к этим парам из смазочной позволяющей вести бухгалтерский учет (софт) по дополнительным трубкам проводится масло из смазочной комплекса бухгалтерских программ, это и принуждает рокер (или рычаг) повсевременно прижиматься к кулачку распределительного вала. Используя этот факт исчезает необходимость, которая до установки этой детали была неизменной, инспектировать клапанные зазоры и регулировать их.

Читайте так же

Спецы говорят, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, по этой причине детали газораспределительного механизма не только лишь меньше гремят, да и имеют значительно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некой мере понижается токсичность выхлопа и, что важное условие, расход горючего

Правда, у этого механизма всё же встречаются некие недочеты, которые являются неодолимыми на пути их конвейерной установки. Основным, пожалуй, стоит именовать тот, что установка гидрокомпенсаторов на Ниву просит неописуемо узкой регулировки и большой тщательности, что значит, что будет нужно намного не просто времени, для промышленного сборочного потока время является непозволительной роскошью.

Но а на станциях техобслуживания такая работа является мало выгодной. Уже сегодня, сегодня называют очередной значимый недочет, заключающийся в таком разрезе, что после снятия головки необходимо будет разбирать весь блок, что значит, что придется поменять прокладки, ведь собрать блок со старенькыми невозможно.

https://youtube.com/watch?v=qHtGJDUKn5U

Альтернативный вариант: как заменить на болты

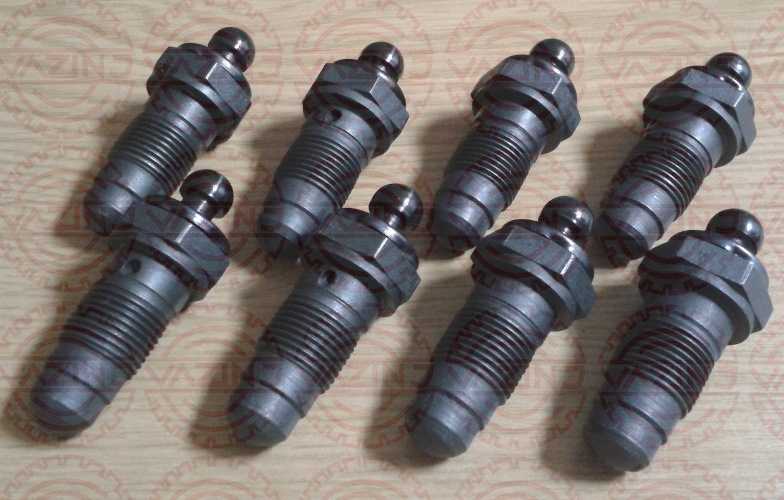

Многие умельцы предпочитают заменять гидрокомпенсаторы на болты. Механизм тот же самый, за исключением самих деталей. Это делается для того, чтобы максимально сэкономить деньги, ведь закупка всего оборудования под ключ обойдётся вам до двух тысяч рублей. При таком альтернативном варианте двигатель начинает работать громче, зато холостой ход — стабильнее. При этом для крепления этих болтов понадобится дополнительно специальный щуп, которым они и будут затягиваться. Следует помнить, что при проведении подобных манипуляций официальная гарантия на автомобиль перестаёт действовать, но вы получаете более долговечную систему.

Замена гидрокомпенсаторов — занятие непрост. Но после проведения всех работ, перечисленных выше, вы сможете получить работающую систему без затрат на услуги ремонтников, а также обрести бесценный опыт. И уже при возникновении повторной поломки вы с лёгкостью сделаете очистку и замену гидрокомпенсаторов, сэкономив время и деньги.

Mariuse › Блог › Снятие, проверка, установка гидрокомпенсаторов для ВАЗ 21213, ВАЗ 21214

Здравствуйте

.Мой рассказ будет в нескольких пунктах. 1. Устройство и работа гидрокомпенсаторов 2. Проверка 3. Установка (2 способа) Будут прилагаться видео Итак:1. Устройство и работа гидрокомпенсаторов Гидрокомпенсаторы впервые были представлены на отечественном рынке еще в 1989 году. Тогда они показались весьма эффективными для усовершенствования двигателей Жигулей. Применение этих деталей имело положительные результаты, поэтому спустя время изготовитель этих механизмов модернизировал своё детище так, чтобы можно было установить гидрокомпенсатор на Ниву, что стало верным решением.

Принцип работы такого устройства заключается в том, что вместо регулирующих клапанные зазоры винтов в головку блока вворачиваются плунжерные пары. Именно к этим парам из смазочной системы по дополнительным трубкам проводится масло из смазочной системы, это и заставляет рокер (или же рычаг) постоянно прижиматься к кулачку распределительного вала. Благодаря этому исчезает необходимость, которая до установки этой детали была постоянной, проверять клапанные зазоры и регулировать их.

Специалисты утверждают, что гидрокомпенсаторы на Ниву и другие марки автомобилей помогают соблюдать фазы газораспределения, вследствие чего детали газораспределительного механизма не только меньше шумят, но и имеют существенно больший период работы. Отмечается, что после установки ГК они перестают испытывать ударные нагрузки

Также в некоторой мере снижается токсичность выхлопа и, что очень важно, расход топлива

Правда, у этого механизма всё же есть некоторые недостатки, которые являются непреодолимыми на пути их конвейерной установки. Главным, пожалуй, стоит назвать тот, что установка гидрокомпенсаторов на Ниву требует невероятно тонкой регулировки и большой тщательности, что означает, что потребуется намного больше времени, а для заводского конвейера время является непозволительной роскошью.

Да и на станциях техобслуживания такая работа является не достаточно рентабельной. Кроме того, можно назвать еще один существенный недостаток, заключающийся в том, что после снятия головки нужно будет разбирать весь блок, что означает, что придется менять прокладки, ведь собрать блок со старыми не представляется возможным.

Когда может потребоваться ремонт устройства?

Причин, приводящих к необходимости осуществления такого процесса, как ремонт автомобиля, существует достаточно много. Неисправность гидрокомпенсатора – одна из них. Поломка может оказаться как незначительной, так и весьма серьезной. Чаще всего ремонт гидрокомпенсаторов вызван использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая смена фильтров смазочной системы. Турбо кит для Нивы Загрязненность масла является причиной различных неприятностей. Увеличиваются зазоры внутри такого механизма, как пара втулок и плунжеров. В результате объем утечки масла будет постоянно увеличиваться или же гидрокомпенсаторы не будут успевать автоматически выбирать размеры зазоров в механизме газораспределителя. Самым явным признаком данного отклонения является стук гидрокомпенсаторов. Шариковый клапан со временем изнашивается и засоряется. В результате клапан закрывается недостаточно плотно и утечка масла из плунжерной полости увеличивается. Плунжерную пару автомобиля нива шевроле начинает клинить. Причем если сначала это может быть практически незаметно, то постепенно данное отклонение способно полностью вывести механизм из строя. При возрастании нагрузок в газораспределителе также требуется замена гидрокомпенсаторов на шевроле нива. Ремонт необходим, если стучат гидрокомпенсаторы и все их детали изнашиваются чрезмерно быстро.

2. Проверка

Конечно если возникла проблемка в гидриках(обычно простой стук), нужно их проверить.Сняв клапанную крышку, проверить можно простой отвёрткой, сунув её межту толкателем гидрика и рокером, попытаться продавить плунжер, он должен прожаться и потом вернуться в обратное положение.Если же вы будете разбирать, то ложить рокера и гидрики в той же последовательности, какой она была на двигателе. Проверка на снятых гидриках тоже лёгкая.Взяв гидрик в руку, нажать большим пальцем на плунжер.Он должен прожаться и вернуться обратно, а не зависнуть на середине.(ПРОВЕРКА ДЕЛАЕТСЯ НА МЫТОМ, ГОТОВОМ ГИДРИКЕ) Для промывки гидрокомпенсаторов нужна:ёмкость для бензина(желательно конечно), шило, отвёртка, тряпка, ну и руки)

Об устройстве газораспределительных механизмов

В простом случае компенсатор – это продолжение пятки клапана. Точнее, гидрокомпенсатор одет на клапан и передаёт усилие, получаемое от кулачка. Наглядно эта схема представлена на рисунке:

Здесь компенсатор соприкасается с кулачком

То, что рассмотрено – это один из вариантов. Но есть и другой, когда кулачок давит на коромысло. Само коромысло выталкивают вверх два разных элемента. С одной стороны это будет клапан, с другой – гидрокомпенсатор. Первый из них движется, второй остаётся на одном уровне:

Компенсатор давит на коромысло снизу

Если компенсатор будет неисправен, между кулачком и коромыслом появится зазор.

Раньше в конструкции ГРМ использовался один распредвал (SOHC), и усилие к пяткам клапанов передавалось через рычаг. Для того, чтобы устранить зазор, рычаг снабжали регулировочным винтом 5. Он фиксировался контрагайкой 6:

Схема ГРМ с рычажными коромыслами

Рассмотренный выше механизм можно снабдить гидрокомпенсаторами. Их устройство показано на рисунке «б»:

Схемы «а» и «в» соответствуют первому и второму случаю. Вопросов здесь возникнуть не должно.

Заметим, что в конструкции двигателей 4A-FE и 5A-FE (Toyota) гидрокомпенсаторы не используются. Они есть в моторах следующих серий: 2S, 1NR, ZR, TR, 5M.

Как протестировать гидрокомпенсаторы и определять характер неисправности?

Изучив вышеуказанную информацию, конечно, могут возникнуть вопросы, как определяют какой гидрокомпенсатор стучит, каким образом можно диагностировать тип поломки и как прокачивают гидрокомпенсаторы. Для определения характера поломки следует выполнить следующие действия, а затем уже делать выводы.

  1. Когда при запуске двигателя сразу появляется шум повышенного уровня, а по истечении пяти-шести секунд он пропадёт, то здесь переживать не о чем. Компенсаторы находятся в исправном состоянии, а причина шума – вытекшее из них масло. Затем масло накачивается, и шум исчезает.
  2. Проверить наличие шума при холостых оборотах двигателя авто. Если шум прерывистый и пропадает полностью при увеличении таковых, то неисправность имеет место. Она может быть вызвана негерметичным закрытием клапана, а также возникновением засора, либо нагара в области плунжерной пары.
  3. Если мотор хорошо прогрет, и на холостом ходу наблюдается непрерывный шум, то причина – это увеличение зазора, возникающее вследствие абразивного износа гидрокомпенсатора. В основном, это происходит, как уже было сказано выше, ввиду использования масла низкого качества.
  4. Также возможен и такой вариант – появление шума на высоких оборотах и его пропадание на низких. В данном случае, это происходит ввиду того, что масло вспенивается.
  5. Если же появление характерного шума не зависит от количества оборотов, то неисправность определить сложнее, так как она может быть вызвана любой из причин. Лучше обратиться к специалистам.
  6. Бывают случаи, когда шум можно услышать шум на холостом ходу, который возрастает с повышением оборотов до 2000 в минуту, не более. Здесь возникновение шума не взаимосвязано с работой компенсаторов.

Итак, если причина некорректной работы гидрокомпенсатора – появление нагара или засора, то нужно иго почистить. Для этого необходимо его демонтировать, а затем, после чистки, гидрокомпенсатор устанавливается на место и проводится тестирование.

В случае, когда устройство подверглось износу (после больших пробегов или из-за плохого масла), то выход один – замена гидрокомпенсатора новым.

Если Вы хотите узнать, как производить замену гидрокомпенсаторов, то можно проконсультироваться у специалистов или просмотреть соответствующее видео в интернете.

Стоит всегда помнить о том, какую важную роль для работы гидрокомпенсатора играет качество масла. Также профессионалы рекомендуют производить замену масла немного раньше положенного срока. Например, если масло положено заменить через 12 тыс. км, то сделайте это через 10 тыс. км.

В случае, когда имеет место появление шума при повышении оборотов и его пропадание при их понижении их частоты, то обычно делается заключение о вспенивании масла в авто.  Здесь обычно причина неисправности определяется следующим образом:

  1. Проверяют уровень имеющегося масла, когда двигатель холодный.
  2. При необходимости следует долить масло или же слить лишнее.
  3. Затем нужно завести двигатель, при этом постепенно повышать обороты.
  4. Если снова возникает такой же шумовой эффект, то это говорит о попадании воздуха в смазочную систему. Это означает, что детали имеют повреждения. В данном случае лучше обратиться в автосервис к специалистам.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Как и обещал описываю свой метод установки и прокачки «гидриков» с картинками.

Устройство гидрокомпенсатора ВАЗ21214 представлено на картинке (нарисовано схематично).

Первым делом удалите крышки, фиксирующие плунжер (они жестяные, поддеваются отверткой), функционал этой крышки чисто транспортный.

Разбираем гидрокомпенсатор (частичная разборка ), согласно первому рисунку. Кстати если вы не мыли гидрики с частичной разборкой, рекомендую произвести полную разборку, т.е. разобрать обратный клапан, тарелка клапана поддевается ножом, будьте осторожны не потеряйте маленькую пружинку (на схеме не указана, расположена между тарелкой и шариком, она подпружинивает шарик). Промываем все части тщательно в бензине. Высушиваем и собираем. Ложим в чистую тару (рекомендую пометить расположение гидрокомпенсаторов). Соответственно промываем и высушиваем (продуваем) колодцы гидроопор и рампу подвода масла (она разбирается).

Проверяем работоспособность гидрокомпенсаторов. Гидрики сухие и собраны. Зажимаем гидрик в ладонь и давим большим пальцем на плунжер, Гидрик должен сжаться и вернуться в исходное положение без заеданий.

Перед установкой гидрокомпенсаторы а) промыты б) сухие в) крышки плунжеров удалены г) проверены.

Приступаем к установке.

Для работы понадобится а) динамометрический ключ б) головка на 24 в) шило г) пинцет или отвертка-шлиц д) медицинский шприц 5 мл или более е) чистое моторное масло

Порядок работы:

1) Проверка гидроопоры.Сдавливаем собранную и сухую гидроопору усилием борльшого пальца, должна сдавливаться и возвращаться без заеданий.2) устанавливаем рампу подвода масла, вкручиваем от руки сухие гидроопоры3) затягиваем все гидроопоры (пока они сухие) моментом 22 н на м

Проверяем что при нажатии на гидроопору она прожимается до конца, возвращается в исходное положение и не клинит.Если подклинивает то возможны варианты а)снизить момент до 18 н на мб)поменять гидроопору местами с соседнейв)заменить на новую.Обратите внимание что все гидроопоры должны быть затянуты ОДИНАКОВЫМ моментом.4) Наполняем маслом каждую гидроопору по порядкуа)вытаскиваем плунжер, ложим его в сторону в чистое место (например пустая небольшая коробочка).б)пинцетом (или шлицевой отверткой) достаем поршенек с шариковым клапаном, если вместе с поршнем достается и пружина, пружину отцепить и опустить обратно в корпус гидроопоры. Поршень ложим в тоже место что и плунжерв)Набираем в шприц (я использую на 5 мл) моторное масло, заливаем масло шприцем в корпус гидроопоры до краев.г)смазываем поршень маслом, наполняем его масломд)вставляем поршень в корпус, продавливая шилом шарик клапана

Продавливаем шилом до конца пока поршень не погрузится и вы не почувствуете, что пружина сжалась (можно в этом положении подержать еще 2-3 сек).е)долить масло в корпусе до уровня (до краев)ж)наполняем плунжер маслом и вставляем его в корпусз)проверяем гидроопору, она не должна сжиматься После того как вы собрали все гидроопоры описаным способом приведите двигатель в рабочее состояние, установив РВ, звезду, цепь, натяжитель и т.д., подсоединив недостающие патрубки и провода. Смело заводите и будете приятно удивлены звуку работы своего мотораP. S.:Чтобы больше не возникало вопросов. ОСАЖИВАТЬ ГИДРИКИ ПОСЛЕ СБОРКИ НЕ НАДО!

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Замена гидрокомпенсаторов на Нива Шевроле

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку. После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение

Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора

После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.

Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.

Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.

Как произвести замену гидрокомпенсаторов на Нива Шевроле

Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.

Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.

В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.

Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.

Причины и признаки выхода из строя гидрокомпенсаторов

Важно определить,. Нередко стук происходит только на «холодную»
, а в течение 30-45 секунд исчезает. Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева

Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива

Причиной этому, задержка подачи масла на гидрики, вследствие его недостаточного разогрева. Другое дело, когда стук гидрокомпенсаторов происходит на «горячую»
, тогда придется снимать распредвал и прочищать каналы. В случае, если промывка не помогла – необходима замена гидрокомпенсаторов Шевроле Нива.

Основным признаком, который проявляет себя, как правило к 50000 км, а то и 40000 км, является возникновение отчётливых звуков в районе распредвала, а при попытке добавить оборотов, идёт металлическое потрескивание. Причинами этого может быть:

  1. Упавшее давление в системе маслообеспечения авто, вследствие чего образовалась воздушная пробка, не позволяющая маслу подходить к ГК.
  2. Засорение масляного фильтра приводит к забиванию масляных каналов и уменьшению подачи на гидрокомпенсаторы.
  3. Пониженный или повышенный уровень масла в системе, из-за чего возникло чрезмерное насыщение масла воздушной смесью, что и стало причиной характерного стука.
  4. Изношенное посадочное место под гидрокомпенсатор. В процессе работы двигателя от температуры происходит ещё большее увеличение посадочного места.

При замене ГК необходимо учитывать, что причиной стуков, доносящихся из распредвала также могут быть:

  • ухудшение состояния кулачков распредвала;
  • износ поверхности рокеров;
  • стирание торца стержня клапана.

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось – значит гидрик, скорее всего, рабочий.

Тянуть с ремонтом гидротолкателей не следует, т.к. клапаны в этом случае не плотно прилегают к седлу, из-за чего падает компрессия, идёт пропуск газов и в конечном итоге клапаны прогорают.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Производя монтаж гидротолкателей следует помнить о моментах затяжки. Усилие при закручивании должно составить не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать из отверстия ГБЦ машинное масло. Если не удалить масло, гидрокомпенсатор попросту не удастся завинтить до конца и привод клапана не будет полноценно функционировать.

Для работы по замене гидротолкателей понадобится:

  • ключи «на 10», «на 13», «на 17», «на 24»;
  • отвёртка плоская и крестообразная;
  • новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Снимаем крышку головки блока.

Нумеруем и выкручиваем свечи.

Проворачиваем коленчатый вал до того момента, пока метка на звездочке распределительного вала не сойдется с меткой на корпусе.

Закрепляем звёздочку вместе с цепью на двигателе.

Затем откручиваем болт крепления звездочки распределительного вала.

Головкой «на 13» откручиваем колпачковую гайку натяжителя цепи.

Вынимаем натяжитель.

Снимаем звёздочку.

Откручиваем 9 гаек крепления корпуса распредвала.

Снимаем распределительный вал вместе с корпусом.

Снимаем рычаг привода клапана.

Отвинчиваем гидроопоры…

… извлекая их из отверстий головки цилиндра и стойки рампы.

Извлекаем саму рампу.

Перед установкой новых регулировочных болтов необходимо откачать масло с отверстий в ГБЦ.

Данную главу я хочу посвятить следующей теме — замена гидрокомпенсаторов на болты на ниве и ниве шевроле, и ответить на основные вопросы по данной тематике. Зачем и почему это нужно? Как правильно это сделать? Отключать датчик детонации или не отключать? Какой потом поставить распредвал?
