Устройство рулевого управления уаз патриот с гидроусилителем руля

Замена масла в коробке передач уаз

Замена масла ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Масло из коробки передач сливаем сразу после поездки, пока оно не остыло. Рекомендуем совместить эту операцию с заменой масла в раздаточной коробке.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Шестигранным ключом «на 12» отворачиваем пробку сливного отверстия, подставив емкость объемом не менее 2 л.

Если отработавшее масло темного цвета* или в нем заметны частицы металла, промываем коробку передач, для чего заворачиваем пробку, очистив ее магнит от стальной стружки. Затем…

…шестигранным ключом «на 12» отворачиваем пробку заливного отверстия (для наглядности передний карданный вал снят).

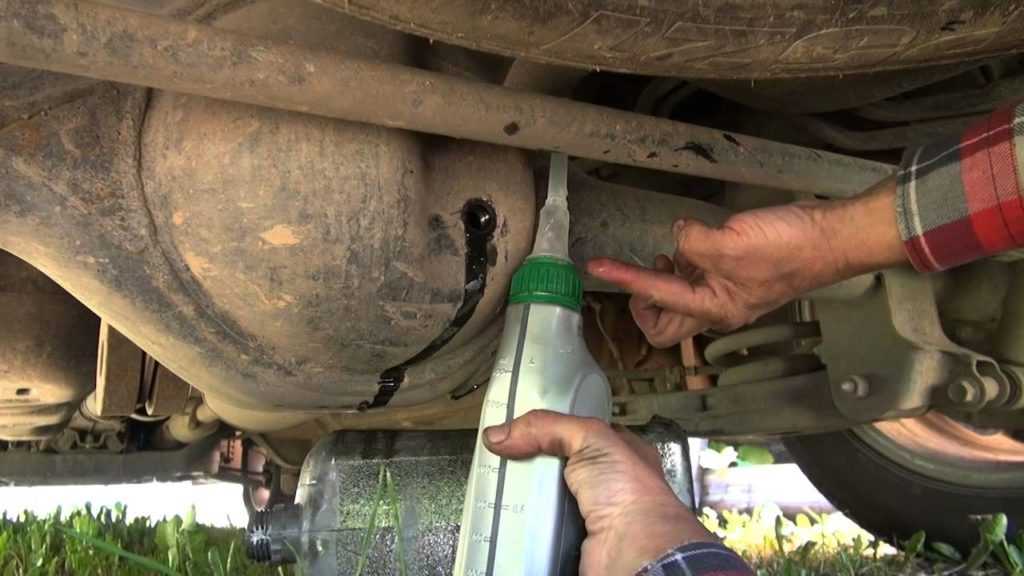

Масляным шприцем заливаем в коробку примерно один литр смеси трансмиссионного или моторного масла (70–80 %) с керосином или дизельным топливом (20–30 %) и заворачиваем пробку заливного отверстия.

Включив первую передачу, пускаем двигатель на 2–3 мин. Полностью сливаем промывочное масло (продолжительность слива не менее 5 мин). Очищаем еще раз пробку сливного отверстия и заворачиваем ее.

Масляным шприцем заполняем коробку передач свежим трансмиссионным маслом в объеме 1 л (1,3 л для пятиступенчатой коробки). Заворачиваем пробку заливного отверстия.

Вся линейка автомобилей УАЗ Патриот имеет одинаковый объем масла двигателя – это крепкие, дешевые и неприхотливые машины.

УАЗ «Буханка» до сих пор используется во всех муниципальных сферах: как полицейский автомобиль, так и как машина скорой помощи. Секрет популярности этого универсального транспортного средства в простоте конструкции и дешевом обслуживании машины.

Какие жидкости необходимы для работы Патриота

Отечественный УАЗ Патриот, имеющий двигатель 409, и ряд других авто, которые аналогичны по своим механизмам и конструкции, в обязательном порядке имеют вышеперечисленные заправочные емкости, которые представлены в виде бачков, выполненных из пластика, и располагающихся в различных агрегатах. Как раз в таких приспособлениях и находится разная рабочая жидкость. Ознакомьтесь с перечнем рабочих жидкостей, присутствующих в УАЗ Патриот:

Трансмиссионное и моторное масла заправляют в силовой агргетат, в раздатку, а также КПП и мосты.
Тосол или антифриз требуются для отопления салона и для охлаждения движка;
В зависимости от конструкции силовой установки, солярка или бензин.
Жидкость, предназначающаяся для омывателей стекол, заливающаяся в бачки омывателей заднего и ветрового стекол.
Тормозная жидкость, ее заливают в систему сцепления, плюс в тормозной механизм.

Источник статьи: http://ltruck-service.ru/brend/bak-uaz-buhanka.html

Видео: Залить Масло В Рулевой Редуктор Уаз Буханка

Если зазор на рулевом колесе больше заданного, то перед регулировкой рулевого механизма необходимо убедиться, что болты картера затянуты и что шарниры привода работают. Регулировка рулевого механизма УАЗ, УАЗ должна начинаться с проверки осевого зазора в червячных подшипниках. Для этого, взявшись за колонку так, чтобы ваш большой палец коснулся конца ступицы рулевого колеса, поверните рулевое колесо в обоих направлениях под определенным углом.

При износе червячных подшипников осевое движение ступицы рулевого управления относительно трубы будет ощущаться пальцем.

Если осевое перемещение червяка отсутствует, необходимо только отрегулировать зацепление ролика с червяком. Червячные подшипники рулевого управления затягиваются с помощью 14 см прокладок

Если осевое движение сохраняется, снова снимите нижнюю крышку, снимите толстую прокладку и замените ранее снятую тонкую прокладку. Не снимайте более одной прокладки; Вращая червяк 11, наконец, проверьте герметичность подшипников 8, и, если червячные подшипники правильно затянуты, сила, необходимая для вращения рулевого колеса, должна составлять 0,22-0,45 кгс без установленного вала жгута.

Для чего он нужен в автомобиле?

В современном автомобильном мире производители стремятся повысить комфорт в управлении. Это не обошло стороной и «брутальный» российский внедорожник UAZ Patriot. Во время руления владелец вращает «баранку», но делает это с легкостью, поскольку ему на помощь приходит указанный усилитель. Все это происходит при работе мотора, поскольку привод усилителя осуществляется от вращающегося шкива коленчатого вала. Попробуйте вращать руль на незаведенном «движке» Патриота. Да это тренажерный зал! Езда по бездорожью превратится в испытание, которое выдержит не каждый владелец.

Благодаря усилителю водитель может крутить руль одним пальцем. Как же это стало возможным? Основным действующим «лицом» в механизме усиления является насос. Он получает момент вращения от коленвала. Для такой передачи конструкторы применили ремень. Насос генерирует давление жидкости, а она в свою очередь направляется непосредственно в рулевой механизм. Именно за счет «работы» масла водитель получает в результате такое бесценное «облегчение» вращения руля.

Для обеспечения циркуляции в системе присутствует специальный магистральный шланг, о котором поговорим подробнее. Он имеет свой ресурс, поэтому владельцу следует быть внимательней и следить за его состоянием и периодичностью замены.

Поскольку коснулись данного «ремонтного» момента, то заметим, что в перечень таковых процедур касаемо ГУР Патриота специалисты также включают замену:

шланга;
рабочей жидкости (масла);
насосного агрегата.

Мы рассмотрели основные направления ремонта, без которых нормальное функционирование механизма усиления может только сниться беззаботному владельцу.

Уаз Патриот заправочные емкости

Конструкция абсолютно каждого современного авто предусматривает обязательно наличие силовой установки, бака, КПП, и прочих агрегатов и разнообразных деталей, имеющих свои собственные объемы. Как раз в эти самые объемы помещается солярка, также это и тормозная жидкость, конечно же, бензин или тосол, но все жидкости перечисленные для каждой отдельной модели индивидуальны. Предлагаем вам детально узнать про заправочные емкости на популярном в нашей стране УАЗ Патриот, плюс рассмотрим что по существу представляют они собой, в каком количестве требуется данную модель авто заполнять определенные механизмы.

Какое масло и сколько жидкости заливать в УАЗ-2206 Буханка

УАЗ Буханка – авто с большой историей. О нем знает практически каждый отечественный водитель. Многие приобретают и сегодня. Это и не удивительно. С преимуществами автомобиля сложно спорить:

Хорошая маневренность, как на городских дорогах, так и на бездорожье;
Отличная проходимость;
Ремонтопригодность;
Невысокая цена.

Новая версия микроавтобуса была представлена в прошлом году. Она значительно преобразилась и усовершенствована. Авто воплотило в себе последние технические инновации, которые были разработаны на Ульяновском заводе. Отличается отличными эксплуатационными характеристиками. Установленные агрегаты надежные и долговечные.

Проблем с микроавтобусом не возникнет у водителей, которые правильно его обслуживают

Первое, что самое важное в этом процессе, — своевременная замена масла в узлах и агрегах машины. Для двигателя она предусмотрена каждые 10 тысяч км

Заливать необходимо не более 7 литров полусинтетической жидкости.

В коробке передач замена смазки проводится каждые 45 тысяч км. Количество масла – 1 литр. Сколько необходимо лить жидкости в другие системы поможет разобраться таблица, приведенная ниже.

Немного о масляном шланге в Патриоте

Этот магистральный элемент служит для соединения насоса с рулевым механизмом

Он не славится надежностью, поэтому владельцу нужно проявлять к нему повышенное внимание. Если водитель замечает запоздалую реакцию колес на вращение руля, что особенно ярко может проявляться на скорости, то это должно стать сигналом к проверке и последующей замене шланга

«Благодаря» низкокачественным материалам изготовления этот шланг склонен спустя некоторый пробег раздуваться, а это потеря давления в системе.

Такое состояние элемента может спровоцировать порыв, что является предпосылкой возникновения аварийной ситуации. Здесь водителю нужно иметь при себе запасной шланг. Приобрести его не проблема, главное знать артикул – «3163-00-3408150-01». Этот вариант изделия заручился поддержкой у многих владельцев. После замены потребуется прокачка системы. Она позволит удалить остатки воздуха в контуре. Шланг «3163-00-3408150-01» представлен на фото.

Процесс замены масла в редукторе

Замена масла в редукторе выполняется одновременно с заменой трансмиссии. Три главные причины, которые указывают на смену жидкости в редукторе:

Коррозия металла;
Увеличивается износ зубцов шестеренок;
Накопление продуктов износа в смазочном материале.

Помимо основных факторов, требующих замену смеси, существуют дополнительные причины. При покупке автомобиля с рук, неизвестно, какой жидкостью смазывали систему редукторов. Точных данных, когда выполняли замену смеси тоже нет. Риск превышения периодичности замены смазки может привести к серьезным последствиям.

Периодичность замены смазки в редукторе всегда есть в инструкции по эксплуатации транспортного средства. При отсутствии данных рекомендаций для автомобилей с МКПП, интервал смены равен 50-60 тысяч км пробега, с АКПП пробег в два раза меньше – 25-30 тысяч километров.

Сроки смены смазки зависят и от условий эксплуатации транспорта. Если условия передвижения сложные – замена масла производиться чаще. Замена масла в рулевом редукторе ВАЗ 2107 осуществляется при соблюдении правил техники безопасности.

Работы выполняются на смотровой яме или эстакаде, вдали от детей, в специальной одежде и резиновых перчатках. Прежде чем начать смену жидкости, силовой агрегат необходимо прогреть, это позволит увеличить текучесть смазки и значительно облегчит её слив.

Список необходимых инструментов для смены жидкости:

Набор гаечных ключей;
Шестигранник на 12;
Резиновые перчатки;
Тряпка;
Емкость для слива отработанной смазки;
Новое масло;
Шприц или шланг.

Подготовив все необходимое для замены масла и прогрев силовой агрегат, можно приступать к основному процессу.

Первый этап

Установив машину на смотровую яму, можно начать слив старого масла с редуктора на ВАЗ 2107. Процедура осуществляется в следующей последовательности:

Убрать грязь со сливной и заливной пробки;
Подставить емкость для слива под сливную пробку;
Открутить сливную пробку ключом на 12;
Осторожно слить старое масло;
Закрутить пробку сливного отверстия.

Слив масла выполняется на разогретом двигателе, работы производят с осторожностью во избежание получения ожогов. Жидкость должна стечь полностью, так как тяжелые взвеси всегда находятся в густоте осадка, который стекает последним

Второй этап

Промывка редуктора осуществляется в процессе замены жидкости. Для промывки редуктора заднего моста необходимо смешать трансмиссионное или моторное масло с дизельным топливом. Пропорция должна соответствовать 3 : 1. Промывка состоит из следующей последовательности действий:

Слив старой смазки;
Очистка системы от грязи, осадков и остатков смеси;
Протирание всех емкостей и корпусов;
В систему заливают подготовленную смесь;
Далее следует поднять домкратом одно колесо, завести мотор, переключив первую скорость;
Подождать несколько минут;
Слить промывку.

Промывка редуктора осуществляется один раз в 4 – 6 месяцев, при прохождении планового ремонта или замене трансмиссионной жидкости.

Третий этап

Выполнив слив отработки и промывку редуктора, можно заливать новое масло. Процесс заливки новой трансмиссионной жидкости выполняется в следующей последовательности:

Открутить заливную пробку;
Налить смазку до нижнего края отверстия;
Закрутить пробку заливного отверстия;
Убедиться в отсутствии протечек, при необходимости устранить утечку смеси.

Уровень жидкости в редукторе должен быть не ниже метки уровня масла. Утечек смазки в редукторе заднего моста не должно быть. При обнаружении протечек следует сразу их устранить.

Устройство

Рабочая пара рулевого редуктора – глобоидальный червяк и двухгребневый ролик. Напрессованный на пустотелый вал червяк устанавливается в картере рулевого механизма на двух конических роликовых подшипниках.

Для обеспечения надежности соединения вала с червяком сделан шпоночный выступ и нарезаны шлицы на валу червяка. С червяком в постоянном зацеплении находится двухгребневый ролик.

Его кольцевые канавки, расположенные внутри, являются рабочей поверхностью для двухрядного шарикового подшипника. Он установлен на оси, которая крепится в головке вала сошки.

Данный вал вращается сразу в двух подшипниках: запрессованной в картер втулке из бронзы и цилиндрическом роликовом подшипнике. Этот элемент установлен в крышке картера сбоку рулевого редуктора.

Хвостовик головки вала заходит в паз винта регулировки. Он закручен в крышку картера сбоку. Зафиксирован винт регулировки штифтом и стопорной шайбой, которые запрессованы в крышке. Закрыт механизм гайкой с колпачком.

Своим верхним концом вал рулевого управления входит в подшипник, вращаясь на нем. Подшипник запрессован в корпусе колонки. От перемещения распорная втулка подшипника удерживается специальной пружиной.

Масло в раздатке, редукторе и мостах УАЗ 452

УАЗ-452 – линейка малотоннажных автомобилей класса LCV, представленная в 1965 году. Семейство актуально до сих пор благодаря многочисленным модернизациям. Несмотря на устаревшую конструкцию, на фоне конкурентов этот автомобиль имеет два неоспоримых преимущества – низкую стоимость и высокую геометрическую проходимость. Вместе с тем, машина обладает приличной грузоподъемностью. Из-за специфической формы кузова УАЗ-452 получил прозвище «Буханка». Модель имеет передний или полный привод, оснащается двигателями УМЗ или ЗМЗ, которые работают с пятиступенчатой «механикой».

Когда менять масло в раздатке и мостах Буханки

Масло в раздатке и редукторе заднего моста в автомобиле УАЗ Буханка рекомендуется менять каждые 30-40 тыс. км в зависимости от условий эксплуатации и состояния смазочного материала. Частые поездки по бездорожью или в городских «светофорных» пробках, использование масла плохого качества, резкие старты и торможения – все это приводит к преждевременному износу внутренних деталей и ухудшению качества смазывающего материала, которые рекомендуется заменить как можно раньше. На это также могут указывать характерные признаки: недостаточный уровень масла, посторонние звуки, а также изменение цвета и консистенции.

Сколько масла заливать в редуктор, мост и раздатку

Первое поколение 452, с 1965

Первая версия УАЗ-452, выпускаемая в период 1965-1979 гг., отличалась светотехникой в стиле того времени (задние круглые фонари и бесцветные поворотники), имела закругленные задние углы кузова, а на левой задней двери располагалась специальная ниша для номерного знака. Автомобиль выпускали в вагонном и бортовом исполнениях. С обоих сторон установлены одностворчатые двери, а сзади – двустворчатая дверь. Машину выпускали с двигателем ГАЗ-21 и полным приводом.

Во второй половине 90-х стал доступен более современный 98-сильный мотор 2.9 л (уМЗ-4218), который в 2008 году получил соответствие эконормам Евро-3 благодаря сотрудничеству УАЗа с фирмой Bosch. Годом позже появилась модификация с мотором ЗМЗ-409 2.7 л (112 л. с.). Очередная модернизация состоялась в 2011 году – тогда семейство получило адаптацию к Евро-4, а также опции типа АБС, гидроусилителя руля и новых ремней безопасности. С 2016 года выпускается очередная обновленная версия УАЗ-452.

Масло в раздатку: объем – 0,7 литра, допуск и вязкость: API-GL-3-4, ТСп-15К. ТАП-15В, ТАД-17И; SAE 75W-90
Масло в редуктор заднего моста – 0,85 литра; переднего – 0,85 литра; допуск и вязкость: API-GL-3-4, ТСп-15К. ТАП-15В, ТАД-17И; SAE 75W-90

Какое масло использовать для УАЗ Буханка

Оригинальное

Масло для редуктора, мостов и раздатки автомобиля УАЗ Буханка рекомендуется двух типов – минеральное или полусинтетическое. Что касается синтетики, она может быть актуальной для новых автомобилей. В зимнее время года следует использовать масло с вязкостью SAE 70W, 80W или 85W, а для летней эксплуатации подойдет SAE 90, 140 или 250. В российских условиях больше предпочитают всесезонное масло для круглогодичного использования – оно имеет вязкость SAE 75W-80, 80W-85, 85W-90, 75W-90 или 80W-90.

Неоригинальное

Для обслуживания раздатки, редуктора и мостов автомобиля УАЗ Буханка лучше выбирать масло от проверенных брендов с хорошей репутацией – Mannol, Total, Eneos, ZIC, Castrol, Kixx и т. д. Касаемо типа вязкости надо отметить, что более текучим является синтетическое масло, подходящее для автомобилей последних лет выпуска. Соответственно, в более старые автомобили рекомендуется минералка или полусинтетика. У нее сравнительно густая консистенция, а значит меньше вероятность утечек при наличии микротрещин или зазоров между контактными парами

Кроме того, еще при выборе масла обращают внимание на актуальные показатели допуска API-GL-3, 4 или 5. Чем выше показатель, тем больше масляных присадок

Однако в случае с «Буханкой» можно ограничиться допусками API-GL-3 или 4. Ниже представлены оптимальные варианты масел для редуктора, мостов и раздатки автомобиля УАЗ Буханка.

Castrol Syntrax Long Life 75W-90
ZIC G-F Top 75W-85
GT Hypoid Synt 75W-90.

Какое масло лучше выбрать на ВАЗ 2107?

Благодаря езде на автомобиле набегает определенный километраж. Как только пробег транспортного средства наберет 60 тысяч км, опытный водитель знает, что пора менять смазочную жидкость

При замене масла внимание следует уделить правильному выбору смазочного материала

Прежде чем начать замену масла в редукторе, нужно знать принцип работы трансмиссионной жидкости. При выборе смазочного материала для механизма следует учитывать следующие факторы:

Совместимость продуктов. При заливке новой жидкости без промывки картера, оставшаяся смесь должна смешаться без негативных последствий.
Совместимость с материалами механизма. Цветным металлам не рекомендуется Литол, который содержит щелочь.

Производитель рекомендует заливать масло в редуктор для ВАЗ 2107 следующих классов вязкости:

Для автомобиля ВАЗ 2107 рекомендуется использовать смазочный материал группы GL-4 или GL-5. Первый вид смазки содержит высокую концентрацию присадок, а второй тип жидкости, GL-5, применяют для смазки трущихся шестерней. Для редуктора правильным выбором будет выбор смеси группы GL-5.

Особенности

При появлении посторонних звуков и стуков в рулевом редукторе, которые ощущаются через руль, следует задуматься о замене масла, ведь это первый признак неисправности механизма. Также следует быть осторожным и поторопиться с ремонтом в тех случаях, когда вращение руля становится затруднительным, постоянно или периодически возникают различные звуки и шумы. При наличии явного люфта в рулевом редукторе возможно заметить течь масла.При выявлении хоть одного из этих признаков не следует тянуть время, нужно срочно заняться ремонтом механизма или обратиться за помощью. Пренебрежительное отношение к такому роду неисправностям не приведет ни к чему хорошему, ведь потеря возможности управления автомобилем бывает непредсказуемая в своих последствиях, причем, не только для водителя, но и для других участников дорожного движения.

Ремонт рулевого редуктора УАЗ буханка

Разобрав механизм, промыть, осмотреть детали. Обнаружив на рабочих плоскостях червяка, винта, гайки-рейки, вала-сектора отслоения слоя термообработки, раковины, чрезмерный износ, трещины, следует немедленно их заменить.

Подшипники винта, червяка следует заменить новыми в том случае, если для устранения осевого люфта удаляются все регулировочные прокладки либо на рабочих поверхностях шариков, роликов, колец имеются повреждения.

При обнаружении на рабочих плоскостях ролика, вала сошки раковин, трещин, забоин, вмятин, если образовался люфт подшипников либо посадки на оси, необходимо рассверлить ее головку, извлечь ролик.

Вставить в паз вала новый ролик и ось. Можно закрепить с помощью электрической сварки на валу сошки старой оси – со стороны рассверленной головки, а новой оси – с обеих сторон.

Ни в коем случае нельзя допускать перегрева ролика. Обнаружив на плоскостях под роликами раковины, вмятины, трещины, чрезмерный износ, незамедлительно заменить новыми все кольца опор вала-сектора.

При заметном скручивании шлицев следует заменить вал сошки. Если произошел чрезмерный износ одной из сторон бронзовой втулки картера, заменить ее новой. Запрессовав в картер новую втулку, прогладить ее брошью до диаметра 35 +0,027 мм.

Как заменить масло в рулевом редукторе, он же рулевой механизм на ВАЗ 2101-ВАЗ 2107?

Примечание! Прежде чем приступить к замене, проверьте уровень масла в системе и обязательно посмотрите где находится рулевой механизм и как понять то что пора менять масло! (Ответы на все эти вопросы, см. в статье: «Проверка уровня масла в рулевой колонки»)

Сливание: 1) Сперва проверьте чтобы двигатель у автомобиля был прогрет до рабочей температуры, а если будет нужно то в таком случае сядьте в машину и прогрейте её так чтобы двигатель был нагрет до рабочей его температуры.

Примечание! Это нужно для того, чтобы старое масло быстрее слилось из картера рулевого механизма, а так же чтобы со стенок цилиндра так же сошли грязные остатки масла. А так же учтите для себя что при прогретом двигатели масло будет горячее, поэтому будьте аккуратны и не повредите себе руки!

2) Теперь полностью выверните верхний болт маслоналивной горловины, и в отверстие которое появится после того как болт будет вывернут, вам нужно будет засунуть шприц специально который предназначен для заливки масла и с его мощью соберите всё масло которое будет находится внутри редуктора, как показано на маленьком фото.

3) Когда масло будет собрано при помощи шприца и вылито в какую либо ёмкость, проверьте его состояние. В масле не должны быть обнаружены инородные тела такие как маленькие металлические частички и т.д., поэтому если будут замечены нежелательные части то вам нужно будет промыть редуктор от них, но редуктор промыть не так то и просто, во-первых вам нужен будет специальный нагнетатель с дозатором (Работающий на принципе избыточного давления) при помощи которого можно будет направить масло находящееся в редукторе снизу вверх, но данный нагнетатель в основном есть только в автосервисе, поэтому и промывание редуктора мы вам рекомендуем производить там же.

Примечание! В рулевой механизм рекомендуется лучше всего заливать трансмиссионное масло «ТАД 17», но если автомобиль эксплуатируется при минусовых температурах, то от заливки такого масла придётся отказаться, потому что оно замерзает при минусовых температурах!

Заливание: Заливается масло обратно очень просто, через заливное отверстие при помощи того же шприца заливается в картер редуктора новое масло вот в принципе то и всё, а когда масло будет залито то заверните верхнюю заливную пробку и можете считать то что масло в рулевом механизме у вас поменяно.

Примечание! Прежде чем заворачивать пробку маслоналивного отверстия, протрите её полностью от грязи чистой тряпкой!

Дополнительный видео-ролик: Есть интересный способ благодаря которому можно заменить масло в рулевом редукторе, он описывается в видео которое размещено чуть ниже, ознакомьтесь с ним и примите решение нужно ли вам менять масло в рулевом механизме или же всё таки нет.

Для чего он нужен в автомобиле?

шланга;
рабочей жидкости (масла);
насосного агрегата.

Ремонт рулевого управления автомобилей УАЗ-3962, УАЗ-3741

Рулевое управление автомобиля УАЗ-3962, УАЗ-3741 состоит из рулевого механизма типа червяк-ролик с рулевым колесом (рис. 14) и рулевого привода (рис. 16).

Рис.14. Рулевой механизм УАЗ-3962, УАЗ-3741

а-рулевая колонка с карданным шарниром; 1-сошка; 2-картер; 3-нижняя крышка; 4-регулировочные прокладки подшипников червяка; 5-ролик; 6-червяк; 7,8,29-подшипники; 9-пробковое уплотнение; 10-пробка наливного отверстия; 11-прокладка; 12-боковая крышка картера; 13-штифт; 14-стопорная шайба; 15,35-втулки; 16-вал сошки; 17-манжета; 18-шайба; 19-гайка; 20-рулевое колесо; 21-колонка; 22- рулевой вал; 23-подшипник вала сошки; 24- регулировочный винт зазора в зацеплении; 25-колпачковая гайка; 26-ось ролика; 27-сальник; 28-провод звукового сигнала; 30,39-пласт-массовые втулки; 31-винт; 32-распорная втулка; 33-защитная шайба; 34-шарнир; 36-стопорное кольцо; 37-пружина; 38-контактная втулка

Рис. 16. Рулевой привод УАЗ-3962, УАЗ-3741

1- продольная рулевая тяга; 2- рычаг продольной рулевой тяга; 3,6-рычаги рулевой трапеции; 4,7- наконечники поперечной рулевой тяги; 5- поперечная рулевая тяга

Рис. 15. Рулевой механизм УАЗ-3741, УАЗ-3962 с гидроусилителем ГУР

1-гайка; 2,5,6,19,21,22,35,39-уплотнительные кольца; 3-стакан; 4,10-упорные подшипники; 7-поршень-рейка; 8-винт; 9-картер; 11-штуцер нагнетательного шланга; 12-штуцер сливного шланга; 13-гильза; 14-манжета; 15-торсион; 16,38-штифты; 17-шариковод; 18-шарики; 20-канал в картере; 23-сошка; 24-гайка сошки; 25-крышка защитная нижняя; 26-стопорные кольца; 27-регулировочные шайбы; 28-опоры вала сошки; 29-ролики; 30-вал сошки; 31-крышка защитная верхняя; 32-ротор; 33-защитный колпак; 34-корпус распределителя; 36-канал в корпусе распределителя; 37-болты крепления корпуса распределителя к картеру

Снятие механизма рулевого управления УАЗ-3741, УАЗ-3962

Снятие рулевого механизма УАЗ-3741, УАЗ-3962 производите в следующем порядке:

— Снимите переключатель указателей поворота.

— Отсоедините провод сигнала.

— Снимите кнопку сигнала и контактные детали.

— Отверните на 2-3 оборота гайку крепления рулевого колеса и, пользуясь съемником, ослабьте крепление рулевого колеса на конусе рулевого вала.

— Отверните гайку крепления рулевого колеса и снимите рулевое колесо.

На автомобилях с рулевой колонкой с карданным шарниром (см. рис.14а) снятие рулевого механизма возможно без снятия рулевой колонки.

Разборка рулевого механизма УАЗ-3962, УАЗ-3741 типа червяк-ролик

Разборку рулевого механизма УАЗ-3741, УАЗ-3962 типа червяк-ролик производите в следующем порядке:

— Отверните гайку и снимите стопорную шайбу с регулировочного винта.

— Отверните болты крепления боковой крышки картера.

— Легкими ударами медной или алюминиевой выколотки по торцу вала сошки, выньте вал сошки вместе с роликом и крышкой и осторожно снимите прокладку. — Ввертыванием регулировочного винта в боковую крышку картера снимите боковую крышку и регулировочный винт с вала сошки

— Ввертыванием регулировочного винта в боковую крышку картера снимите боковую крышку и регулировочный винт с вала сошки.

— Отверните болты крепления нижней крышки картера и снимите крышку вместе с прокладками, наружное кольцо нижнего подшипника и сепаратор с роликами.

— Выньте то картера вал с червяком в сборе и сепаратор с роликами верхнего подшипника.

— Наружное кольцо верхнего подшипника, манжету вала рулевого механизма, манжету вала сошки и втулку вала сошки выпрессовывайте из картера рулевого механизма только в случае их замены.

Сборка рулевого механизма УАЗ-3962, УАЗ-3741 типа червяк-ролик

Сборкумеханизма рулевого управления УАЗ-3741, УАЗ-3962 типа червяк-ролик производите в порядке, обратном разборке, с учетом следующего:

— В случае замены червяка при напрессовке его на вал необходимо, чтобы высокий шлиц червяка совпал со шпоночным пазом вала. Несовпадение торца вала с торцом выточки на червяке не должно превышать 0,25 мм.

Различные виды масел

Dexron

– отдельный класс ATF жидкостей от General Motors, выпускаются с 1968 года. Дексрон является торговой маркой, производится как самой GM, так и другими фирмами по лицензии.

ATF

(Automatic Transmission Fluid) – масла для автоматических трансмиссий, часто используются японскими автопроизводителями и в ГУР.

PSF

(Power Steering Fluid) – дословно переводится как жидкость гидроусилителя руля.

Multi HF

– специальные, универсальные жидкости для ГУР, имеющие допуски от большинства автомобильных производителей. Например, жидкость СHF, производимая немецкой фирмой Pentosin (пентосин), получила допуски от BMW, Ford, Chrysler, GM, Porsche, Saab и Volvo, Dodge, Chrysler.

Замена на примере Форд Фокус 2

В «Форде Фокусе» второго поколения используется зелёная жидкость, так что перед началом работ купите нужное количество именно этого варианта (хватит двух литров). В работе нет ничего сложного, но будет лучше, если вам поможет ещё один человек.

Инструменты для замены жидкости

Подготовьте следующие инструменты:

Два шланга — один со штуцером на конце, другой — с заглушкой. Изделие со штуцером должно иметь длину в 1,5 м и диаметр, соответствующий возвратному шлангу (тому, что идёт к бачку). Второе изделие — чуть короче.
Ёмкость объёмом в 3–5 л. Для удобства она должна иметь широкие края.
Плоскогубцы с длинными изогнутыми наконечниками.
Гаечный ключ для откручивания бачка ГУР.

Меняем своими руками

Последовательность действий такова:

Засовываем открытый конец вспомогательного шланга в ёмкость с широкими краями.
Откручиваем винты крепления на бачке гидроусилителя и снимаем его.
Плоскогубцами отводим хомут с возвратного шланга, соединяющийся с ёмкостью для хранения жидкости.
Снимаем возвратный шланг и вставляем в него штуцер другого шланга, ставим на его место вариант с заглушкой.
Снимаем крышку с бачка гидроусилителя, льём жидкость.
Бачок гидроусилителя и его крышка

Подача новой жидкости через шланг

Сливаем старую жидкость в ёмкость
Помощник в это время должен заводить мотор. Обязательно контролируйте цвет выкачиваемой из бачка жидкости! Как только старое вещество сменится новым (более светлым, без сильного запаха), глушите мотор. Всё, можно возвращать компоненты на свои места.

Практически любому легковому автомобилю достаточно около 1–1,5 л жидкости ГУР. Рекомендуется брать два литра — на всякий случай.

Сошка рулевого механизма КАМАЗ: важная деталь управления грузовиком

» Статьи » Сошка рулевого механизма КАМАЗ: важная деталь управления грузовиком В системе рулевого управления грузовых автомобилей КАМАЗ есть одна незаметная, но очень важная деталь, передающая усилие от рулевого механизма на рулевой привод — сошка рулевого механизма. О назначении сошки, ее месте в рулевом управлении, конструктивных особенностях и ремонте читайте в этой статье.

Общее устройство системы рулевого управления грузовиков КАМАЗ

В актуальных моделях грузовых автомобилей КАМАЗ используется классическая по схеме и конструкции система рулевого управления, в которой предусмотрен ГУР. Рулевое управление камских грузовиков состоит из следующих деталей:

Рулевая колонка с рулевым колесом, на ранних и многих актуальных модификациях ставится обычная нерегулируемая колонка, однако сейчас все чаще используются современные регулируемые колонки с более удобным рулевым колесом;
Карданный вал (рулевой карданчик) с двумя карданными шарнирами;
Угловой редуктор, обеспечивающий поворот потока крутящего момента от карданного вала и подача его на рулевой механизм. Редуктор монтируется непосредственно на рулевой механизм, в его передней части (на торце) также устанавливается распределитель ГУР;
Распределитель ГУР золотникового типа, необходим для распределения потоков рабочей жидкости в системе ГУР в зависимости от угла поворота и положения рулевого колеса;
Насос ГУР — шиберный (лопастной), двойного действия, объединенный с бачком для рабочей жидкости, в бачке встроен фильтр. Привод насоса — шестеренчатый, от шестерен привода агрегатов двигателя;
Радиатор для охлаждения рабочей жидкости, представляет собой оребренную U-образную трубку;
Рулевой механизм, объединенный в одном корпусе с силовым цилиндром ГУР, в нем используется сразу две рабочих пары — винт с гайкой на циркулирующих шариках и рейка с зубчатым сектором, причем рейка в первой паре играет роль гайки, и сразу же выступает в качестве поршня гидроусилителя;
Рулевой привод, состоящий из сошки рулевого механизма, продольной тяги, поперечной тяги и рулевых наконечников. Поперечные тяги и наконечники образуют рулевую трапецию, которая обеспечивает правильные углы поворота колес, все соединения между тягами и наконечниками выполнены через шаровые шарниры.

Рулевая колонка вместе с рулем установлена непосредственно в кабине, рулевой механизм монтируется на левом лонжероне рамы немного впереди балки переднего моста. Насос ГУР устанавливается непосредственно на двигателе, так как его привод осуществляется от карданного вала через шестерни привода агрегатов. Радиатор гидроусилителя крепится непосредственно на радиаторе охлаждения двигателя, что обеспечивает эффективный отвод тепла от рабочей жидкости на всех режимах работы.

В настоящее время на автомобилях КАМАЗ используются различные типы рулевых механизмов (модели 4310 и 5320, а также зарубежного производства фирм PPT, RBL и ZF), насосов и других компонентов. Кроме того, в автобусах НефАЗ, построенных на шасси КАМАЗ, угловой редуктор отделен от рулевого механизма, а между ними расположен дополнительный карданный вал. Но в целом все гражданские автомобили и шасси КАМАЗ имеют принципиально одинаковое рулевое управление, схема которого описана выше.

Рулевое управление автомобилей с двумя управляемыми осями (модели 6520, 6350, 6540 и другие) устроено несколько сложнее. В частности, для передачи поворотного усилия на вторую управляемую ось предусмотрены промежуточная тяга и рычаг, установленный на левом лонжероне рамы.

При этом рулевая сошка имеет две головки для соединения с тягами, расположенными по разные стороны от вала сошки. Непосредственно поворот колес второй оси выполняется отдельным гидравлическим цилиндром ГУР, расположенном на том же левом лонжероне.
