Как понять, что пора менять сцепление?

Что делать, если буксует сцепление?

Нормальный срок службы дисков системы сцепления – около 70 — 85 тысяч километров пробега. Увеличению их ресурсоёмкости помогает спокойная езда, без «вдавливающих в сиденье» разгонов, а также частых переключений передач. Наоборот, «спортивный» старт и частая езда с прицепом (для ВАЗ 2107 оба варианта приемлемы) способны преждевременно износить сцепной механизм.

Все жалобы на неисправность сцепного механизма сводится к двум группам:

Сцепление не полностью выключается (ведёт) – большой ход педали, туже, чем нужно происходит включение передач, а во время переключения слышится хруст.

Сцепление не полностью включается (пробуксовывает) – обратная ситуация, тогда недостаточный ход педали, проскальзывание в дисках даже при условии, что педаль полностью свободна и отпущена..

Как определить, что сцепление не полностью включается?

Это просто сделать самому. Заводим двигатель, ставим рычаг КПП в нейтральное положение, до конца затягиваем «ручник». После этого «газуем». Затем полностью выжимаем сцепление, и включаем первую передачу. При правильной работе сцепления разницы в звуках на ВАЗ 2107 быть не должно. Теперь медленно отпускаем педаль. Если сцепление работает хорошо, то двигатель заглохнет. Если он продолжает работать, хотя педаль полностью отпущена, то сцепление пробуксовывает.

Почему буксует сцепление и что нужно делать? Разберёмся подробнее, что это за ситуации и как их избежать. Причины чаще всего следующие:

  • попадание масла в сцепление: на фрикционные накладки ведомого диска, на поверхность маховика или нажимного диска (чаще всего у ВАЗ 2107 — течь заднего сальника коленвала, высокий уровень масла в картере КПП, плохо смазанный подшипник на валу КПП, засорение дренажного отверстия на валу маховика и др.). При этом сцепление буксует, потому что работает только сухая часть накладок. После устранения причин нужно тщательно протереть бензином или уайт-спиритом детали, на которые попало масло, и зачистить наждачной бумагой после высыхания фрикционные накладки.
  • сильно изношены фрикционные накладки дисков сцепления, до заклёпок. В таком случае снижается свободный ход педали. При осмотре прокладок также необходима их замена, если они треснули или прогорели.

  • вышли из строя нажимные пружины. Если они потеряли упругость, то они неспособны создать достаточное давление на диск. В таком случае, их заменяют;
  • нет зазоров в приводе выключения сцепления
  • малый свободный ход педали сцепления. Чтобы определить величину смещения педали, берётся линейка и измеряется амплитуда смещения по центру площадки педали. В норме именно у ВАЗ 2107 диапазон должен быть от 25 до 35 мм

После того, как вы определились с причиной, почему буксует механизм сцепления и устранили её, необходимо отрегулировать привод сцепления.

  1. Берём рожковый ключ, им нужно вывернуть в салоне гайку М 10,, ограничивающую люфт педали. Чтобы это выполнить, поворачиваем ограничивающее устройство (оно обозначено буквой А), затем требуется выставить нужный зазор.

  2. Освобождаем толкатель сцепления, принадлежащий цилиндру от всевозможной засохшей пыли, обильно брызгаем на резьбовую область WD-40.
  3. Не забудьте, что каков размер хода вылета, такой же точно по абсолютной длине возникнет синхронно на выжимном подшипнике.

    Чтобы это проверить, собственной рукой оттягиваем кзади сцепную вилку полностью. При этом свободный выпуск сцепного толкателя в норме у ВАЗ 2107 около 4,5 мм.

  4. Чтобы произвести регулировку люфта толкателя рожковым ключом на 17 мм стопорим гайку регулировки толкателя от проворачивания, а с помощью ключа 13 мм «даём слабину» контргайки.
  5. Чтобы выставить свободный ход толкателя, фиксируем с помощью ключа 17 мм регулировочную гайку, одновременно с помощью ключа 13 мм ослабляем контргайку.

  6. Придерживая толкатель механизма сцепления от угрозы, что он провернётся, маленьким ключом на 8, с помощью рожкового ключа 17 мм поворачиваем гайку для регулировки и выставляем свободный вылет толкателя в диапазоне от 4 до 5 мм.

  7. Теперь с помощью одного ключа придерживаем гайку регулировки, другим – производим затягивание контргайки.
  8. Теперь в салоне вновь замеряем ход у педали сцепления. В нормальном состоянии на ВАЗ 2107 он должен быть равен от 2,5 см до 3,5 от крайнего положения вверху до момента начала выключения.

3 Распространенные поломки и их основные симптомы

По поведению авто с неисправным сцеплением можно понять характер неполадки и точное место расположения проблемы. Если сцепление ведет, передачи переднего хода тяжело включаются или не включаются вовсе, а при включении задней передачи появляется треск, это может свидетельствовать о следующих неполадках:

  1. Повреждение или деформация ведомого диска.
  2. Неправильный зазор.
  3. Износ диафрагменной пружины.
  4. Повреждение троса или рычажной передачи.
  5. Утечка жидкости в гидравлической системе.
  6. Повреждение манжеты поршня, расположенной в рабочем цилиндре.
  7. Недостаточная смазка втулки подшипника.
  8. Поломка, «заскакивание» ступицы ведомого диска.
  9. Плохая регулировка рычагов диска.

Если же сцепление машины буксует, заметен запах горелых прокладок, ощущается замедленный набор скорости автомобиля и плохое преодоление участков дороги под наклоном, возможными причинами могут быть:

  1. Повреждение или ослабление пружины диафрагмы.
  2. Заедание троса сцепления.
  3. Ослабленная нажимная пружина.
  4. Износ поверхности маховика.
  5. Чрезмерный износ всех элементов сцепления.
  6. Замасленность фрикционных накладок.
  7. Засорение компенсационного отверстия цилиндра вследствие набухания манжеты.

Вибрация при нажатии на педаль может быть вызвана неплотным закреплением коробки передач или двигателя, повреждением накладок сцепления, изношенностью нажимного диска или диафрагменной пружины, изношенностью шлицев на первичном валу, разболтанностью заклепок накладок, потерей пластинчатыми пружинами ведомого диска своей упругости, заедающей ступицей ведомого диска.

Вибрации в педали могут возникать из-за неодинаковой настройки рычагов нажимного диска. Если же вибрации идут из трансмиссии и сопровождаются шумами, это может быть вызвано неправильной установкой свободного хода педали или повреждением ведомого диска. Сильный шум при нажатии педали может быть вызван выходом из строя или снижением упругости демпферных пружин, снижением упругости пружины вилки или поломкой соединительных пластин, расположенных между кожухом и диском сцепления.

Если педаль сцепления скрипит при отключенном моторе, это может свидетельствовать о сильном износе втулки оси педали или об отсутствии смазки. С такими проблемами часто встречаются владельцы отечественных автомобилей, к примеру, ВАЗ 2107. Когда педаль после выключения зажигания остается прижатой к полу, у вас заедает выжимной подшипник или привод.

  1. Заведите мотор и затяните ручник.
  2. Включите передачу и начинайте плавно подгазовывать, одновременно отпуская сцепление. Если после этого двигатель вашего авто заглохнет, можно будет сделать вывод о том, что со сцеплением у вас ок. Если же мотор не заглох, а машина начала движение, делаем вывод о том, что у вас буксует сцепление.

Что делать в такой ситуации? Рекомендую проверить легкость хода педали сцепления, обнаружив какие-либо проблемы попытайтесь выполнить регулировку сцепления. Возможен вариант когда буксует сцепление из-за серьезного износа фрикционов, в таком случае вам следует выяснить насколько большой износ. Если износ небольшой, убрать пробуксовку сцепления можно путем регулировки свободного хода педали, в противном случае потребуется замена ведомого диска вместе с накладками. Как правило, это делают в случае когда между рабочими элементами и заклепками расстояние превышает 0,2 мм. Иногда накладки могут замасливаться из-за слишком высокого уровня масла в коробке, а также по вине забитых дренажных отверстий маховика. Решение данной ситуации будет довольно простым, все что необходимо — выполнить промывку накладок при помощи керосина. После такой мойки все поверхности тщательно вытираются и обрабатываются «шкуркой».

Встречаются случаи когда сцепление буксует из-за разбухших резиновых деталей гидропривода сцепления. Чтобы подтвердить или опровергнуть это предположение необходимо выполнить следующее:

  1. Демонтируйте рабочие цилиндры вместе с главным;
  2. Используя спирт, промойте всю систему;
  3. Детали, которые разбухли замените новыми;
  4. Выполните чистку компенсаторных отверстий;
  5. По завершению процедуры залейте тормозную жидкость и выполните прокачку тормозов.

У машин, возраст которых 10 и более лет, пробуксовка сцепления возможна из-за потери эластичности нажимных пружин, в итоге давление на ведомый диск становится не достаточно большим, как результат — проблемы с пробуксовкой. Чтобы оценить состояние пружин потребуется снятие диска сцепления целиком, при необходимости пружины меняются или выполняется полная замена сцепления.

У меня все. Жду ваших комментов. Спасибо, что читаете ВАЗ Ремонт своими руками, до новых встреч!

Другие статьи про сцепление:

Как ехать без подшипника?

Если «выжимному» пришел конец, у вас не получится полностью выключить сцепление. Поэтому трогаться нужно по-особому. На заглушенной машине включаем первую передачу, затем заводим ее на передаче. Если аккумулятор имеет хороший запас заряда, вам удастся завестись и приехать на первой скорости до ближайшей мастерской. При этом переключение на повышенную производить не рекомендуется. Диск находится в постоянном зацеплении, поэтому шестерни коробки передач будут терпеть большие нагрузки. При наличии возможности, рекомендуется доехать на буксире или эвакуаторе.

Однако некоторые автомобилисты делятся советами, как переключиться с первой на вторую и третью без использования сцепления. Для этого необходимо набрать определенное количество оборотов – чем выше, тем лучше. Дальше сбрасывается педаль акселератора и без подгазовок включается следующая передача. Если не соблюсти нужный момент оборотов, вы услышите характерный хруст. Поэтому производить подобные действия допускается лишь в крайнем случае, при отсутствии вызвать эвакуатор или «дернуть» на буксире. Что касается такого элемента, как тросик сцепления, его обрыв или заедание может спровоцировать отказ в работе узла. Диск будет находится неизменно в одном положении. Если это гидравлический привод, возможны также потеки жидкости из привода. Вследствие этого возникают неисправности сцепления, такие как пробуксовка и неполное включение/выключение передачи.

Замасливание фрикционных накладок

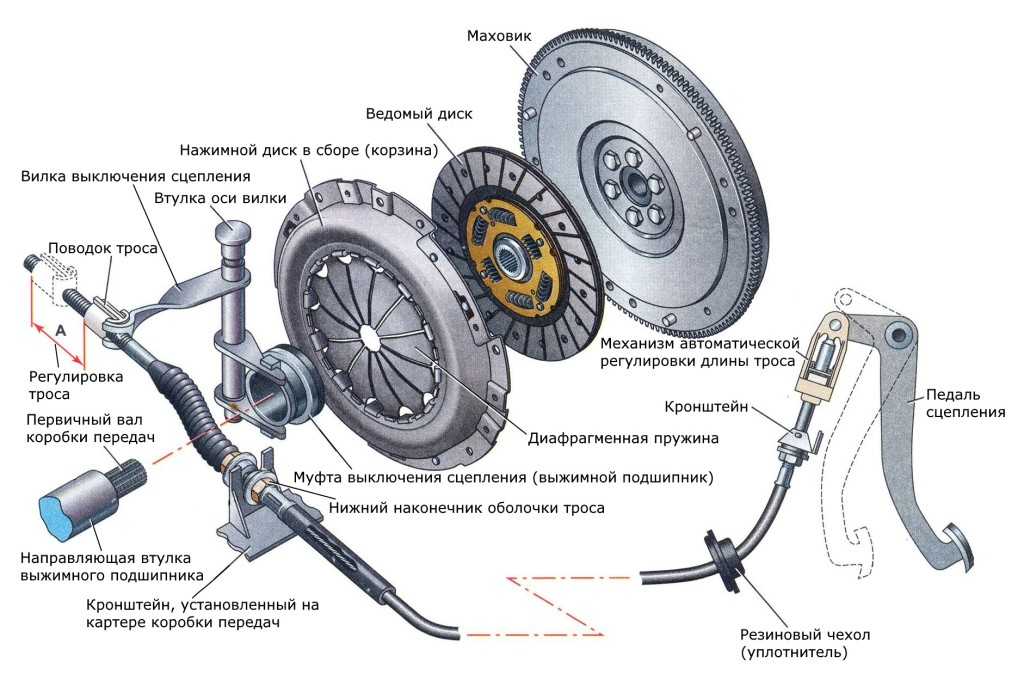

Схема устройства сцепления

  • плохое уплотнение КПП или двигателя;
  • большое количество смазки на первичном валу КПП или на подшипнике коленвала;
  • нарушение целостности гидравлики.

Результат: снижение трения фрикционных накладок

Если при свободном ходе педали сцепление пробуксовывает, то, скорее всего, на фрикционные прокладки попало масло. Необходимо демонтировать сцепление и это проверить. Чтобы удалить масло с накладок необходимо их тщательно очистить бензином или керосином, насухо протереть и зачистить нулевой наждачной бумагой. Сильно засаленный ведомый диск стоит поменять на новый вместе в комплектом фрикционных накладок. Закончив это, проверьте в КПП уровень масла и прочистите отверстие маховика.

Как проверить сцепление на автомобиле?

Проверка с использованием измерительного калибра. Существует несколько методик, при помощи которых можно проверить сцепления автомобиля. Основная оценочная методика базируется на использовании современного измерительного оборудования. То есть вам понадобиться измерительный калибр.

Преимущество данного способа заключается в том, что она не требует полного демонтажа сцепления. Проверить его можно на подъемнике.

Безусловно, на это уйдет немало времени, но зато можно будет получить более чем достоверный результат.

В случаи, если у вас нет доступа к подъемнику или к специальному оборудованию, то можно воспользоваться альтернативными методиками проверки. Отличаются они меньшей надежностью, но приблизительное состояние узла установить все же можно.

Проверка на износ без специального оборудования при проскальзывании. Как правило проверка производиться при наличии определенных предпосылок.  Помимо этого, в зависимости от характера неисправности сама методика может кардинально отличаться.

Для наглядности рассмотрим одну из самых распространенных ситуаций, когда сцепление начинает проскальзывать.

В таком случаи проверка производиться по следующему сценарию:

  • Ставим автомобиль на ручник;
  • Активируем двигатель;
  • Включаем третью или четвертую передачу;
  • Выжимаем сцепление и выдавливаем педаль газа;

В случаи, если двигатель заглох, то значит необходимо произвести замену диска сцепления, так как он слишком изношен. Но результат такой проверки более точным может оказаться, только в том случаи, если ручной тормоз отрегулирован должным образом.

Проверяем пробуксовку. Существует еще один метод, который позволяет проверить, не пробуксовывает ли сцепление. Для этого во время движения необходимо внимательно следить за поведением автомобиля. О пробуксовке могут свидетельствовать запах гари, медленный въезд на подъёмы и падение скоростных показателей.

Что если сцепление «ведет». Иногда сцепление начинаем «вести». Как правило подобный эффект сопровождается трудностью в переключении передач, также возможны посторонние шумы и неприятные звуки. В таком случаи проверку узла необходимо производиться по следующему алгоритму:

  • Двигатель автомобиля — на холостых оборотах;
  • Выжимаем педаль сцепления;
  • Включаем первую передачу;

В случаи, если при включении передачи приходиться прикладывать слишком большое усилие и слышны странные звуки, то это нам говорит о том, что диск от маховика не отцепляется. Решить эту проблему можно путем прокачки гидравлики. Помимо этого нужно будет также отрегулировать и соответствующую педаль. В конце процедуры еще раз проверяем.

Как проверить диск сцепления?

Прежде чем приступить к определению степени изношенности диска сцепления, рекомендую вспомнить его ресурс. Всем известно, что в городском ритме вождения автомобиля, сцепление отрабатывает на треть меньше чем в смешанном, а при постоянной езде исключительно по загородным трассам, бывали и такие случаи когда с пробегом в 300 тысяч километров его можно было и не менять. Так что если вы живя в городе откатались уже 80 тысяч верст, пора задуматься о его замене.

Как определить износ диска сцепления. Износ диска сцепления, а именно толщину фрикционных накладок, не сложно определить способом хода педали.

Для этого нам необходимо в первую очередь правильно выставить рабочий ход педали. При этом стоит отметить, что на разных моделях автомобилей он является разным, но в среднем, в большинстве случаях педаль сцепления должен быть выше педали тормоза на 1-2 см.

Далее:

Устанавливаем автомобиль на ровную площадку и выключаем стояночный тормоз.
Заводим двигатель и прогреваем его до рабочей температуры.
Включаем 1 передачу и медленно опускаем педаль сцепления. При этом не допускаем, чтобы двигатель заглох

При постепенном опускании педали сцепления, обращаем внимание на какой стадии двигатель начинает передавать крутящий момент колеса. При появлении вибрации на кузове заканчиваем работу.

  1. Сцепление начало схватывать в самом начале хода педали, значит диск и его фрикционные накладки в отличном или в хорошем состоянии. Вероятнее всего его только недавно установили.
  2. Подхватывание крутящего момента начинается в середине хода педали, свидетельствует о 40-50% износе диска сцепления.
  3. Сцепление схватывает в конце хода педали или вообще не схватывает (начинает пробуксовывать). Износ в данном случае приближается к конечной стадии. Если появляется запах жженого, диск сцепления необходимо менять в срочном порядке, иначе он может повредить маховик.

По мимо этого, также свидетельством сильного износа диска сцепления, служат вибрация при трогании с места и пробуксовка при езде в момент подачи газа.

Неисправности сцепления

Итак, теперь разберем их подробнее и определим, как устранять. Сцепление бывает с механическим или гидравлическим приводом. Неполное выключение сцепления может произойти из-за пониженного уровня тормозной жидкости в питательном бачке, а также неправильной регулировки. Уровень жидкости необходимо периодически контролировать, и если он не соответствует норме, то нужно подлить тормозной жидкости. Если уровень жидкости в питательном бачке постоянно уменьшается, то это свидетельствует о нарушении герметичности гидропривода сцепления (жидкость подтекает), а также о возможном износе рабочего цилиндра сцепления. Данная неполадка может также произойти по причине завоздушивания системы гидравлического привода. Для удаления воздуха необходимо прокачать систему.

В идеале, надо заехать на подъемник или эстакаду и внимательно осмотреть рабочий цилиндр сцепления на предмет подтеков. Особенно это актуально в зиму, если жидкость давно не менялась. Вообще, «тормозуха» очень гигроскопична, а значит хорошо тянет в себя влагу. Поэтому ее надо менять примерно раз в три года.

Бывает такое, что после длительной стоянки автомобиля скорости вообще отказываются включаться. Это происходит из-за того, что ведомый диск «прикис» к маховику и нажимному диску. В таком случае необходимо несколько раз понажимать педаль сцепления, а потом вновь попробовать включить скорость, если это не помогло, то можно заглушить двигатель, включить скорость, нажать педаль сцепления, затянуть ручник и аккуратно попробовать запустить двигатель. Если данные процедуры не помогли, то необходимо обратиться в сервис для ремонта сцепления. Если автомобиль не набирает скорость, с трудом преодолевает подъемы – это говорит о том, что сцепление выключено не полностью. Такое случается из-за износа накладок на ведомом диске сцепления, износа ведущего диска или неправильной регулировки привода сцепления. При эксплуатации автомобиля в нормальных условиях, замена сцепления требуется к 100 тыс. километров.

Еще одна неисправность сцепления может выражаться в вибрации и дерганьях при начале движения. Причиной этого может быть деформация ведомого диска, а также замасливание его фрикционных накладок. Последнее может происходить из-за износа сальника коленвала или первичного вала коробки переменных передач. Для того чтобы это проверить, необходимо оставить автомобиль на ровном чистом месте на ночь, а утром заглянуть под него спереди. Обнаружение капель или лужиц масла может свидетельствовать о наличии данной неисправности.

Определить еще одну неисправность механизма сцепления можно, открыв окно и нажав педаль сцепления. Если из-под автомобиля будут слышны посторонний шум и скрежет, который пропадает, если отпустить педаль сцепления, то это говорит о неисправности выжимного подшипника. Медлить с его заменой не стоит, т.к. в случае его полной поломки (если он заклинит) произойдет разрушение нажимного диска сцепления, в том числе остальных деталей сцепления, а также возможно повреждение кожуха сцепления и корпуса коробки переменных передач, что повлечет большие финансовые затраты. Поэтому при замене деталей сцепления, выжимной подшипник также необходимо заменить.

Он может исправно работать, однако после нескольких лет работы смазка в нем высыхает и выгоняется. Естественно, сухой подшипник долго работать не может.

Но если педаль сцепления отпущена, а шум не прекращается, то, скорее всего, это свидетельствует о разрушении ведомого или нажимного диска, что в свою очередь потребует замены этих деталей. Так же, конечно редко, но бывает, что гудит один из подшипников первичного вала коробки передач.

Принцип работы механизма сцепления:

Двигатель автомобиля передает свою энергию грузному маховику. При управлении акселератором можно уменьшить или увеличить число оборотов. А для того, чтобы машина двинулась с места,подобное движение должно быть передано на «механический» редуктор – в нашем случае на коробку передач автомобиля. Чтобы машина не заглохла, вращение должно передаваться с максимальной плавностью. Аналогичные требования предъявляются и к остановке транспортного средства. Сцепление – именно тот вспомогательный элемент, без которого это было бы невозможно реализовать.

Работу сцепления объяснить не сложно!

Функционирование механизма сцепления автомобиля.Составные элементы механизма сцепления.

Признаки неисправности сцепления

Признаки неисправного сцепления зависят от того, какими именно неисправностями они были вызваны.

Неполное выключение сцепления. Попросту говоря сцепление «ведет». В такой ситуации после отжимания приводной педали ведущий и ведомый диски не размыкаются полностью, и немного соприкасаются между собой. В таком случае при попытке переключить передачу раздается хруст кареток синхронизаторов. Это очень неприятная поломка, которая может привести к быстрому выходу из строя коробки передач.

  • Пробуксовка дисков. То есть, его неполное включение. Такая возможная неисправность сцепления приводит к тому, что поверхности ведомого и ведущего дисков неплотно прилегают друг к другу, из-за чего проскальзывают между собой. Признаком пробуксовки сцепления является наличие запаха горелых фрикционных накладок ведомого диска. Запах напоминает горелую резину. Чаще всего такой эффект проявляется при подъеме на крутую гору или резком старте. Еще один признак пробуксовки сцепления возникает если при увеличении оборотов двигателя происходит лишь ускорение коленчатого вала, в то время как ускорения машины не происходит. То есть, на коробку передач передается лишь небольшая часть мощности от двигателя.
  • Возникновение вибраций и/или посторонних звуков при включении или выключении сцепления.
  • Рывки при работе сцепления. Они могут появляться как во время трогания машины с места, так и в процессе езды при переключении передач на понижение или повышение.

Вибрации и рывки сцепления сами по себе являются признаками неисправности. Поэтому при их возникновении необходимо как можно быстрее выполнить диагностику и устранить проблему, так ее решение будет дешевле.

Как проверить сцепление

Если при эксплуатации машины имеется хотя бы один из перечисленных выше признаков неисправности сцепления, то необходимо выполнить дальнейшую проверку отдельных элементов этого узла. Проверить сцепление на машине с МКПП без снятия можно на 3 основных неисправности.

«Ведет» или «не ведет»

Чтобы проверить, не «ведет» ли сцепление, необходимо запустить двигатель на холостых оборотах, выжать сцепление и включить первую или заднюю передачи. Если при этом приходится прикладывать значительные физические усилия или в процессе были слышны хруст или просто «нездоровые» звуки — значит, ведомый диск не полностью отходит от маховика. Точно в этом убедиться можно лишь демонтировав сцепление для дополнительной диагностики.

Еще один способ как можно проверить ведет ли сцепление заключается в том, что при езде с нагрузкой (грузом или в гору) будет слышен запах паленой резины. Это подгорают фрикционы на сцеплении. Нужно выполнять его демонтаж и осмотр.

Буксует ли сцепление

Для проверки сцепления на пробуксовку можно воспользоваться ручным тормозом. В частности, на ровной поверхности поставить машину на «ручник», выжать сцепление и включить третью или четвертую передачу. После этого попытаться плавно тронуться с места на первой передаче.

Если двигатель не справился с задачей и заглох — значит, сцепление в порядке. Если же при этом двигатель не глохнет и машина стоит на месте — значит, сцепление буксует. Ну и конечно при проверке нужно следить за тем, чтобы в процессе работы сцепления оно не издавало посторонних шумящих звуков и вибраций.

Проверка износа сцепления

Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:

  1. Запустить двигатель и включить первую передачу.
  2. Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.
  • если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
  • если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
  • если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

Буксовка сцепления после замены всех его деталей

После замены всех элементов требуется регулировка, но многие автовладельцы игнорируют этот момент. Как причина появляется пробуксовка, машина медленно разгоняется, обороты двигателя не соответствуют скорости автомобиля. Двигатель просто ревет, а машина при этом едет довольно медленно, что называется, буксует.

В автомобилях с механическим тросиком сцепления регулировка происходит самим тросом. В машинах с гидравлическим приводом такой процесс осуществляют с помощью штока сцепления. В современных автомобилях часто попадаются штоки, которые не имеют регулировок. Но это вовсе не означает, что ее произвести нельзя. В таких случаях предусмотрена регулировка самой педали сцепления, просто не все знают о такой возможности.

Машина часто буксует из-за износа поверхности маховика в том месте, где поверхность работает в паре с ведомым диском. Ошибка многих автовладельцев в том, что они в первую очередь меняют диск, при этом совсем забывая про маховик. Как следствие, разбирать авто для устранения неисправности приходится дважды.

Как устроено и работает сцепление

Основными элементами данного узла являются ведомый диск, ведущий (прижимной) диск, диафрагменная пружина, муфта с выжимным подшипником, вилка выключения и привод. Также в работе сцепления непосредственное участие принимает массивный маховик, смонтированный на хвостовике коленчатого вала, который, как известно, приводится во вращение непосредственно двигателем с помощью кривошипно-шатунного механизма.

Ведомый диск имеет термостойкие и износоустойчивые фрикционные накладки. Для их изготовления используют специальные смеси смол и каучука с добавлением кусочков медной или латунной проволоки, стекловолокно, керамику и другие материалы. Накладки крепятся к диску заклепками или клеем. Именно эта деталь подвергается наибольшим нагрузкам в процессе работы и, как правило, первой выходит из строя. Ведомый диск чаще всего один, но их может быть два и больше.

Диафрагменная пружина конструктивно обычно составляет единое целое с ведущим диском, и эту деталь часто называют корзиной. Пружина имеет лепестки, плотно прижимающие ведомый диск к маховику. В некоторых конструкциях вместо одной диафрагменной пружины может быть несколько спиральных, расположенных по окружности.

За счет силы трения ведомый диск вращается вместе с маховиком. А поскольку диск посредством шлицевого соединения закреплен на первичном валу коробки передач, то таким образом крутящий момент передается от коленвала на КПП. При включенной передаче первичный вал передает вращение вторичному валу, а через него — трансмиссии, которая в конечном итоге заставляет крутиться колеса.

Привод выключения может быть механическим, гидравлическим или пневматическим и управляется с помощью педали сцепления. Гидравлика позволяет более плавно управлять включением и отключением сцепления на легковых автомобилях. А пневматика применяется только на грузовиках. Когда педаль не нажата, сцепление включено, ведомый диск плотно прижат к маховику прижимным диском.

Нажатая педаль воздействует на привод, основным элементом которого в механическом варианте является металлический трос. Когда трос натягивается, вилка выключения сцепления поворачивается на своей оси и давит на выжимной подшипник (муфту выключения).

Подшипник насажен на первичный вал КПП и может перемещаться вдоль его оси. Под воздействием вилки выключения выжимной подшипник выгибает диафрагму пружины в центре, заставляя ее лепестки ослабить прижим по краям. В итоге ведомый диск отходит от маховика и между ними появляется свободное пространство. Передача крутящего момента на КПП прекращается. Теперь можно переключать передачи без риска повредить шестерни механизма.

Если в приводе используется гидравлика, к педали с помощью шарнирного сочленения подсоединен толкатель, который давит на поршень главного цилиндра сцепления. Главный цилиндр прокачивает рабочую жидкость по трубопроводу к рабочему цилиндру, а тот уже непосредственно воздействует на вилку выключения.
