Способы решения проблемы генератора гранты

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

У Гранты с кондиционером для установки нужно будет вывешивать колесо и снимать одно крепление ДВС.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

нож, если надо просто срезать старую деталь;
вороток или трещотка с головкой 13;
длинная крепкая проволока;
плоская отвертка;
напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Замена нужна длиной 8223мм, шестиклиновой. Называется 6РК 823. ФОТО: www.zr.ru

Шаг 2. Убираем крепление генератора

Подбираемся к креплению генератора с головкой 13:

страгиваем на 2-3 витка нижний болт;
ей же полностью выкручиваем верхний болт.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

В таком положении переходим к установке. ФОТО: www.zr.ru

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Установка проходит в положении генератора, когда он прижат к двигателю. ФОТО: www.zr.ru

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

отвязываем генератор;
отжимаем его в рабочее положение;
возвращаем верхний болт крепления, затягиваем нижний.

загоняем авто на подъемник или эстакаду;
снимаем натяжитель;
скидываем переднее правое колесо;
подпираем ДВС и демонтируем подушку;
меняем нужную деталь.

Обзор и установка трехуровневого регулятора напряжения на LADA

Одной из популярных доработок среди владельцев автомобилей LADA считается установка выносного трехуровневого регулятора напряжения (ТРН). Расскажем про его назначение и как его установить своими руками.

Для чего нужен

Нагрузка на бортовую сеть автомобиля меняется в широких пределах. Зависит это от разных факторов, например, от времени года (температуры) и от источников потребления. Низкое напряжение приводит к недозарядке аккумулятора, что сокращает его срок службы. Выносной трехуровневый регулятор напряжения позволяет переключать уровень напряжения зарядки аккумулятора по желанию (например, минимум 13,6В; максимум 14,7В).

Какой ТРН подходит на LADA

Генератор, артикул	Автомобиль	ТРГ, артикул
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-01
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-02
4052.3701, 409.3701, ПРАМО “ISKRA» 5102.3771, -10, 5112.3771, -10, 5122.3771, -10, -30, 5142.3771, AAK 5727	ВАЗ, ГАЗ, УАЗ с генераторами ПРАМО «ISKRA» 5102.3771, 5122.3771	67.3702-04
Г222	ВАЗ-2104, -2105, -2107	67.3702-09
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-11
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-12
генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь	673.3702

Инструкция по установке и подключению

Для автомобилей Lada (кроме Vesta, XRAY), автор фото :

1. Снять генератор.

2. Снять пластиковый кожух генератора. Для этого сначала следует отсоединить провод возбуждения генератора. Затем отвернуть гайку со шпильки (ключ «на 10») и отвести силовой провод в сторону. Далее, отстёгиваются 3 защелки на пластиковом кожухе.

3. Снять штатный регулятор напряжения с генератора. Для этого выкрутить два винта (ключ «на 8») и отсоединить провод.

4. Установить трехуровневый регулятор напряжения на генератор вместо штатного.

5. Вывести 2 провода для модуля управления. Сам модуль следует крепить в условиях уверенного контакта с «массой» и как можно дальше от вероятности попадания влаги. Например, на шпильку вблизи правой фары.

Для автомобилей Lada Vesta, XRAY (с генератором Valeo TG12C209).

Этот генератор не отличается от прошлых, отличие только в регуляторе напряжения. Он общается с ЭБУ двигателя по «lin» интерфейсу. Задача этого «lin» — не давать потерь приёмистости на мощностных режимах. Установив ТРН мы отрезаем возможность контролировать регулятор с помощью ЭБУ!

Для этого генератора пока нет готового решения в виде ТРН, поэтому конструкцию придется дорабатывать.

трехуровневый регулятор напряжения (артикул 67.3702-01)
колодка 2-контактная 904576 NORD YADA
регулятор напряжения генератора (оставить штатный (если живые щетки) или ARV1103AD)
провод для питания регулятора (2 метра)

2. Снять регулятор напряжения, открыть крышку и вычистить все из под неё. Установить крышку обратно.

3. Изолировать минусовую щётку от «массы» (например, рассверлить минусовой выход, подложить шайбы). Нужно полностью исключить контакт регулятора с генератором.

4. Припаять разъём «мама» к щёткам.

5. Припаять разъём «папа» к 3-х уровневому регулятору. Также к плюсовому выходу подключить дополнительно провод, который нужен для питания регулятора и ротора.

Выход «Ш» на регуляторе — к минусовой щётке.
Выход «+» — к плюсовой щётке.

На выход «+» нужно подать 12В, которые появляются при включении зажигания:

Проверяем работу

Как использовать режимы:

Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Без нагрузки:

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости):

Максимальная нагрузка, активировано максимальное число потребителей:

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

Признаки неисправности генератора, способы устранения

Признак	Диагностика, устранение
При запущенном моторе сигнализирует индикатор разряда аккумуляторной батареи	Проверка натяжения ремня, контактов силового кабеля. Замена новым
Быстрая разрядка / зарядка АКБ / выкипание	Недостаточное / чрезмерное натяжение ремня преобразователя
Недостаточная яркость фар	Сила тока в цепи ниже минимально допустимого параметра 14 – 16В. Демонтаж генератора, проверка целостности обмотки, ремонт
Слабый звук сигнала при запущенном моторе	—/—
Увеличения яркости фар при повышении оборотов силового агрегата	—/—
Работа двигателя сопровождается сторонними звуками, писком, металлическим скрежетом	Износ подшипников, дефекты вала ротора. Демонтаж, дефектовка, поменяйте изношенные подшипники

Замена ремня генератора ВАЗ 2190

Согласно регламенту ТО, проверять состояние ремня привода нужно через каждые 15 тыс. км пробега, а менять деталь – каждые 30 тыс. км, даже если визуально она в хорошем состоянии. На 8-клапанном силовом агрегате Гранты не предусматривается приспособление для натяжения ремня, следовательно, он считается одноразовым расходным материалом, т. е. его неоднократный монтаж не допускается.

Для самостоятельной проверки этого резинового изделия необходимо выполнить несколько простых манипуляций. Сначала включается 5-я передача. Затем нужно опереться на бампер спереди и попытаться покатить авто от себя, одновременно с этим оценивается внешний вид ремня. Он не должен иметь даже мелких трещин, не говоря уже об отслоениях и разрывах, нередко появляющихся при длительном использовании.

Замена ремня генератора Лада Гранта начинается с его покупки. Обычно оригинальная запчасть не отличается высокой стоимостью. Характеристики ремня Лада Гранта:

артикул в каталоге – 1118-1041020-07;
длина (размер) – 823 мм;
маркировка на упаковке – 6РК 823.

Для работы понадобится минимальный набор инструментов:

канцелярский нож;
отвертка или длинная монтажная лопатка;
ключ на «13».

Замена осуществляется следующим образом:

Убрать старый ремень

Для этого удобнее всего срезать его с помощью ножа.
Открутить болт нижнего крепления агрегата на два-три оборота ключом на «13».
Отвернуть гайку и вынуть болт крепления сверху.
Теперь, соблюдая осторожность, нужно постараться повернуть генератор так, чтобы проушина сверху могла зайти за выступ кронштейна. Генератор следует прижать к нему и зафиксировать подручными материалами

Подойдет обычная проволока, с помощью которой он привязывается к гайке крышки ГБЦ.
Надеть ремень сначала на шкивы.
Включить пятую скорость, параллельно с этим прижать ремень к шкиву (нужна посторонняя помощь). Авто следует снова толкнуть так, чтобы ремень оказался на своем месте.
Убрать проволоку и, вооружившись отверткой, отжать генератор в месте соприкосновения с кронштейном, а затем вкрутить болт в верхнее крепление.

Далее остается закрутить гайку и затянуть нижнее крепление. На этом процедура заканчивается.

Генератор Гранта

Вступление

Лада Гранта автомобиль отечественного производства, довольно популярен в странах СНГ. Относится к автомобилям низкого ценового сегмента, но обладает всеми необходимыми опциями присущими автомобилям более дорогого класса. Чтобы в Гранте все опции работали исправно и АКБ находился всегда в заряженном состоянии и не подводил в неподходящее время, необходимо чтобы генератор всегда работал исправно.

Иногда случается, что генератор либо его комплектующие выходят из строя и это приводит к поломке генератора, остановке работы ДВС и многим другим проблемам.

В данной статье речь пойдет об генераторе Лады Гранты об его причинах поломке, комплектующих и конечно же способу замены самостоятельно.

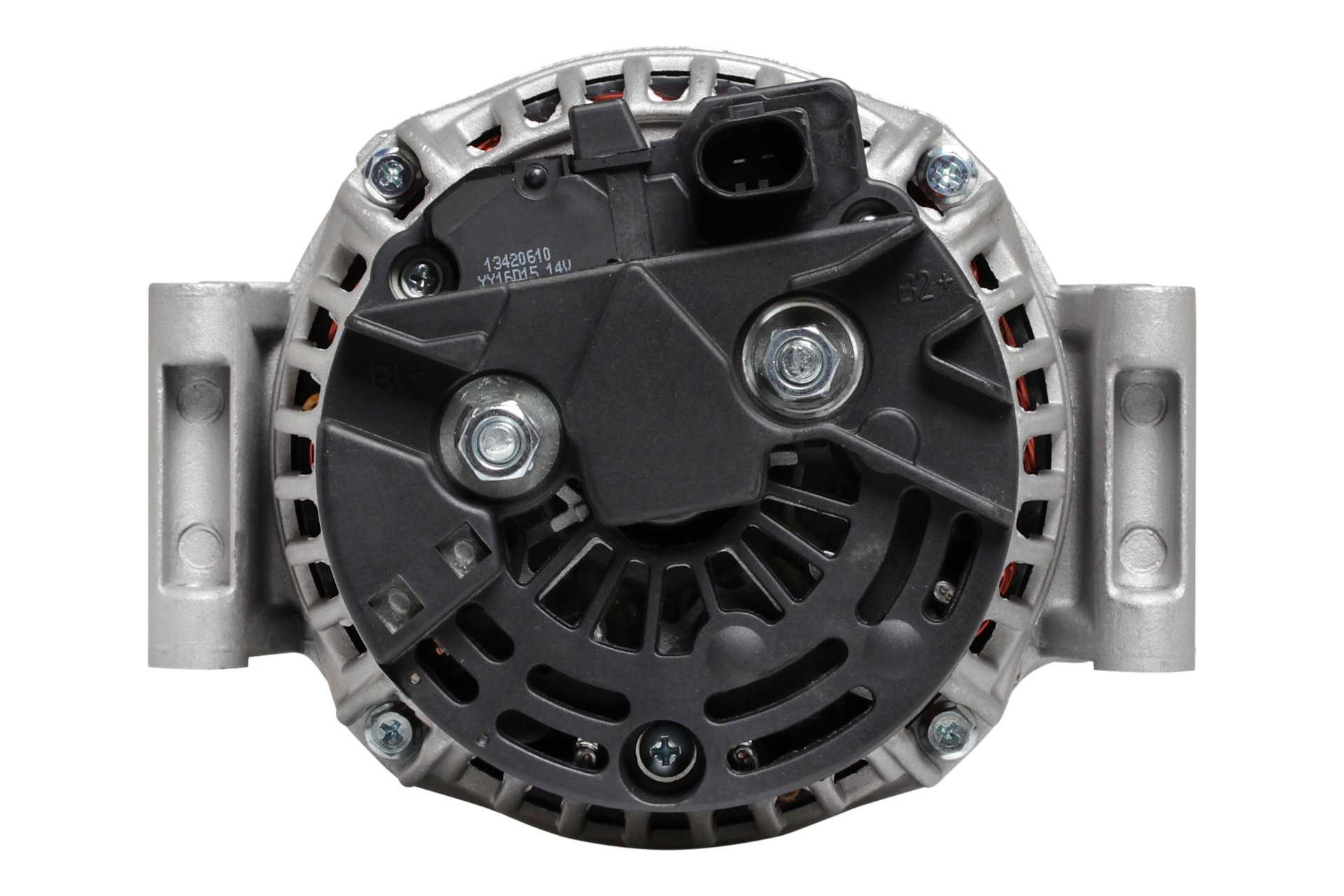

Генератор Гранты

Гранта с завода изготовителя оснащалась одним типом генераторов фирмы КЗАТЭ. Данная фирма хорошо себя зарекомендовала выпуском очень надежных синхронных машин (генераторов). Штатный генератор гранты имеет максимальную величину вырабатываемого тока в 115А. Существуют и его аналоги способные обеспечивать автомобиль электричеством ничуть не хуже штатного генератора.

Аналоги генератора гранты

Наименование	Артикул	Цена, (рублей)
BOSCH	21700-3701010-13	5300
FENOX	1118-3701010-00	5500
LADA	21700-3701010-13	9000
БАТЭ	32122-3771000	5600

Данные генераторы отлично справляются с работой в электрической системе Гранты и являются довольно надежными аналогами замены штатному генератору.

Привод генератора

Генератор Гранты, как и любого другого автомобиля, чтобы вырабатывать электричество должен приводиться в движение. Для вращения генератора почти во всех автомобилях применяется ремень, напрямую или через обводной (натяжной) ролик.

Ремень генератора

В Гранте в качестве привода ремня генератора используется поликлиновый ремень различной длинны, а она зависит от установленного дополнительного оборудования в автомобиле, будь это кондиционер, ГУР или же вовсе их отсутствие.

Размер ремня генератора Гранты начинается от 823мм и может достигать 1018мм в зависимости от комплектации автомобиля. Подробнее о ремне генератора на Гранту можно прочитать тут.

Натяжитель

В некоторых конструкциях двигателя Гранты для натяжения ремня генератора применяется специальный натяжной ролик, который склонен часто выходить из строя если производить неправильную регулировку натяжения ремня.

Неправильное натяжение способно вывести из строя не только натяжной ролик, но и подшипники в генераторе.

Признаки неисправности

Поломок генератора довольно много, но существует несколько однотипных, которые указаны ниже.

Износ подшипников;
Износ щеток;
Поломка регулятора напряжения;
Обрыв обмотки;
Пробой диода;
Износ коллектора;

Рассмотрим каждую из причин подробнее.

Износ подшипников

Данная проблема возникает из-за длительного использования автомобиля. При большом пробеге часто наблюдается шум из генератора. Так же скорому выходу из строя подшипников способствует чрезмерное натяжение ремня.

Размер подшипников

Размеры подшипников генератора Гранты: 6202 и 6302. Данные подшипник можно найти в любом магазине автомобильных запчастей.

Износ щеток

Щетки отвечает за снятие напряжения с якоря генератора. Контактная часть щеток выполняет из графита и довольно часто при большом пробеге изнашивается и не обеспечивает должного контакта, что приводит к неработоспособности генератора.

Износ коллектора

Коллектор изнашивается практически, так же как и щетки из-за трения, но происходит это намного дольше и реже, так как он изготовлен из меди. При износе коллектора не обязательно менять весь якорь, достаточно лишь купить контактные кольца (коллектор) и перепаять его.

Регулятор напряжения

В конструкции генератора Гранты регулятор напряжения устанавливается на корпусе щеток и при его выходе из строя меняется вся деталь. Поломка РН чаще всего возникает из-за перепадов напряжения в бортовой сети.

Пробой диодного моста

Диодный мост предназначен для выпрямления напряжения из переменного в постоянное. Изначально генератор вырабатывает переменное напряжение, которое проходя через диоды, выпрямляется, а проходя через РН опускается до необходимых автомобилю 14В. Пробой возникает из-за скачков напряжения в генераторе.

Обмотка статора и рота выполняется из меди и довольно часто подвержена механическим повреждениям из-за попадания в рабочую часть генератора мусора или влаги, которая может привести к коррозии. При обрыве обмотки генератор не может вырабатывать электричество.

Снятие генератора Lada Granta

Инструменты:

Гаечный ключ рожковый на 10 мм
Гаечный ключ рожковый на 13 мм
Гаечный ключ рожковый на 19 мм
Гаечный ключ накидной прямой на 8 мм
Ключ трещоточный
Головка на 13 мм
Нож (для генератора без натяжителя)
Отвертка плоская большая (для генератора без натяжителя)
Отвертка плоская средняя
Динамометрический ключ

Примечание:

Генератор снимайте для диагностики, ремонта или замены при выходе его из строя, а также при демонтаже двигателя.

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите ремень привода генератора: с натяжительным роликом — как описано здесь, без натяжительного ролика — как описано здесь.

3. Отсоедините наконечники высоковольтных проводов от свечей первого и второго цилиндров и достаньте указатель уровня масла в двигателе.

4. Снимите резиновый защитный колпак с вывода «В+» генератора и открутите ключом на 13 мм гайку крепления соответствующего провода.

5. Снимите наконечники проводов с вывода «В+» генератора.

6. Нажав на фиксатор колодки, отсоедините колодку жгута проводов от разъема «L» генератора.

7. Головкой на 13 мм отверните болт нижнего крепления генератора (для наглядности показано на снятом двигателе), достаньте болт и гайку из кронштейна генератора.

8. Головкой на 13 мм отверните гайку болта верхнего крепления генератора.

Примечание:

В вариации исполнения генератора без натяжительного ролика, на данном этапе верхний болт будет уже откручен и генератор останется только вынуть из моторного отсека.

9. Достаньте верхний болт крепления генератора, извлеките генератор из моторного отсека.

Примечание:

Если работу проводите на смотровой канаве или эстакаде, отворачивать болт нижнего крепления генератора удобнее снизу автомобиля. В этом случае вначале извлеките болт верхнего крепления генератора, затем, вынув болт нижнего крепления снимите генератор.

Примечание:

Если указанные операции проводятся на автомобиле с кондиционером, то перед снятием генератора следует дополнительно отсоединить компрессор (2) от кронштейна его крепления (3), вывернув три болта его крепления (1). Трубки системы кондиционирования отсоединять не нужно, просто отведите компрессор вниз и в сторону правого лонжерона кузова. В остальном процесс снятия генератора аналогичен описанному выше.

10. Установите генератор в обратной последовательности.

Причины неисправности

Вид старого и нового реле регулятора напряжения

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
Износ . Как и любая деталь в автомобиле реле регулятора может износиться.
Стёрлись щётки .

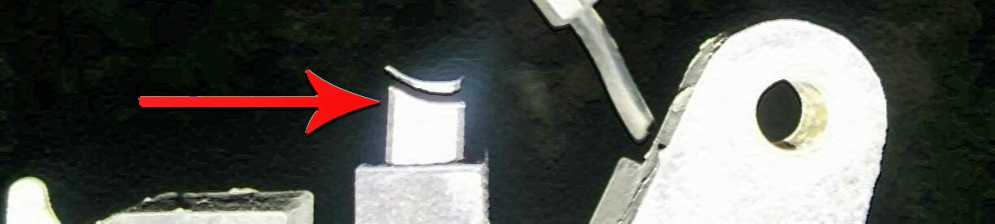

Стрелкой отмечены стёртые щётки. Их длина 3 мм вместо положенные 5 мм.

Как определить, что реле регулятора вышло со строя?

Схема подключения генератора к электроцепи

Рассмотрим, основные варианты:

Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

Устройство генератора Калина

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

Снимаем «клемму-минус».
Для замены реле придется демонтировать генератор.

Устройство служит трансформации энергии механического типа от коленчатого вала в электроэнергию. Генератор заряжает аккумулятор, а также является источником переменного тока и питания всего электрооборудования автомобиля. Он имеет диодный мост (выпрямители) и блок для регулирования напряжения, работает параллельно с АКБ.

Источник

Генератор — проверка работоспособности

Многие автолюбители интересуются — как проверить новый, только что смонтированный на автомобиль генератор? Или как проверить то, что старый уже вышел из строя, хотя кажется, что он нормально работает? Ведь езда с неисправным генератором может иметь ряд неприятных последствий, самая легкая из которых — полная разрядка аккумулятора и остановка автомашины, а самая тяжелая — повреждение бортовой сети и приборов.

Для того, чтобы выполнить проверку этого устройства, потребуется тестер (мультиметр).

Сама диагностика производится в следующем порядке:

Включить зажигание.
Проверить — зажглись ли на панели приборов лампочки генератор/аккумулятор.
Запустить мотор — если лампочка потухла, значит все в порядке, если нет — значит присутствует неисправность.
Подождать, пока мотор прогреется до рабочей температуры.
Включить ВСЕ потребители электроэнергии — фары, вентиляторы…
Доводим обороты двигателя до 3500.

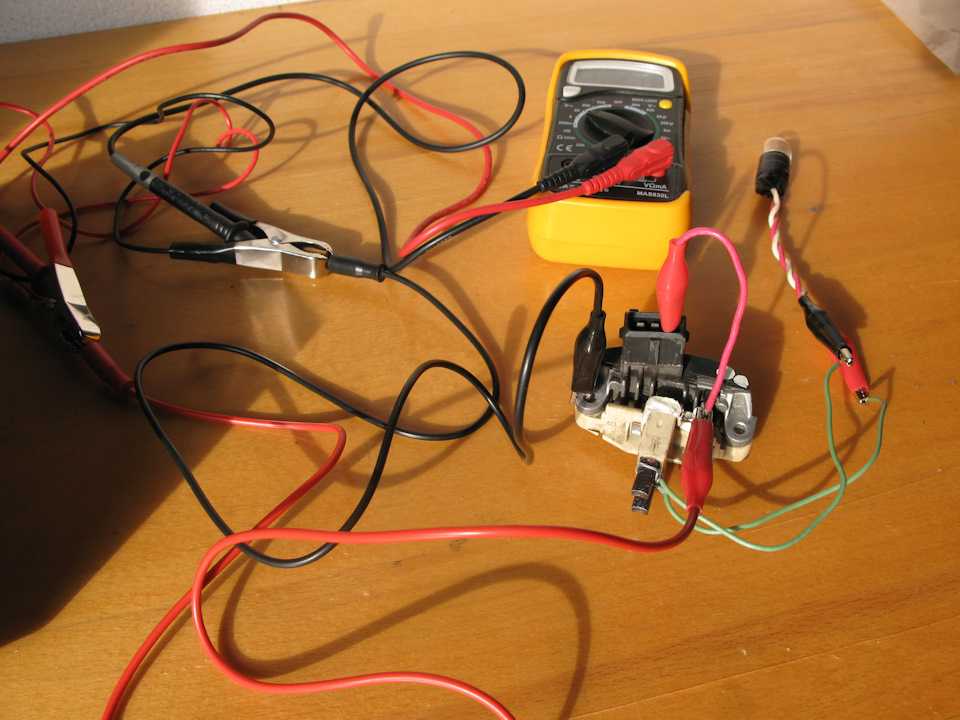

Включаем мультиметр в режим измерения напряжения и подключаем щупы к АКБ.
Если генератор исправен, мультиметр покажет 13 вольт, если меньше — значит имеет место неисправность.
Не выключая мотор и сохраняя обороты, выключить все потребители электричества — мультиметр теперь должен показать 14,7 вольт или чуть выше — это также говорит о исправной работе устройства.

Проверка напряжения мультиметром

К ним относятся:

постоянное свечение значка зарядки аккумулятора;
перебои в работе электрооборудования, мерцание фар;
закипание электролитического раствора в аккумуляторе;
слишком шумная работа генератора (в результате разрушения подшипника).

Обнаружив даже один из этих признаков, следует немедленно выполнить полную проверку (по схеме, которая была описана выше). Если окажется, что генератор неисправен — следует установить вместо него новый. А вот какой генератор лучше поставить на ваз 2114 — рассмотрим ниже.

Щетки генератора.

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Для чего предназначены щетки генератора?

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена щеток генератора?

Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
Потеря мощности или просадка напряжения из за неплотного прилегания изношенной детали.
Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как проверить, действительно ли необходима замена щеток генератора?

Для определения причин неисправности необходимо разобрать генератор и осмотреть щетки генератора — они должны быть достаточной длинны и контактировать с контактными кольцами.

Если оставшаяся длинна хотя бы одного элемента менее 3 мм, необходима замена в любом случае. Также щетки генератора должны быть хорошо подвижны в своих посадочных местах, иметь примерно равную остаточную длину, не должны быть загрязнены, пружины должны прижимать с одинаковым усилием.

Как выполнить замену щеток на генераторе? Порядок действий.

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

Для замены щеток генератора, если они встроены в реле регулятор, из инструментов потребуются паяльник 40-100 Вт, припой, флюс, сверло 1,5-3 мм, дрель или шуруповерт, а также инструмент для снятия регулятора.

Снимаем защитную крышку
Снимаем реле-регулятор напряжения (либо щеточный узел)
Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
Запаиваем место контакта, остатки жгутов отрезаем.
Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Мы можем произвести замену щеток генератора Bosch, Valeo, Denso, Mitsubishi, Форд Фокус 2, Хендай, Киа, Тойота и другие.

Для того, чтобы купить щетки генератора необходимо знать их размеры, образец либо марку или модель агрегата.

Самые распространенные размеры щеток для генератора следующие: 4*6*18, 5*8*20, 5*6*15, 4*7*19, 5*7*15. Для различных производителей размеры: длинна, ширина, высота могут быть разными.

В нашем сервисном центре можно провести бесплатную диагностику генератора, замену щеток генератора или просто купить щетки генератора.

Есть снятие/установка генератора с автомобиля.
Ремонт генератора в течении 1 часа.
Все детали в наличии.
Бесплатная диагностика.

Звоните нам по тел. +7 (495) 645-60-46, или +7 (905) 513-64-75.

Инструкция по снятию генератора

Начнем с описания процесса снятия генератора с не оснащенного кондиционером восьмиклапанного автомобиля. Начать нужно с отключения «массы» от АКБ, для чего снимается минусовая клемма (данную манипуляцию требуется проводить при снятии данного агрегата с любой модификации Гранты, это поможет избежать короткого замыкания). Далее действия выполняются в следующем порядке:

откручиваются болты, на которых крепится защита мотора, после чего она снимается;
от генератора отстыковывают колодку с проводами;
после демонтажа защитного колпачка гайки, держащей силовой привод, сама гайка откручивается, а провод отсоединяется от генератора;
далее откручивается верхняя крепежная гайка генератора, и агрегат отжимается с помощью монтажной лопатки, попутно извлекается и верхний крепежный болт;
откручивается нижняя крепежная гайка, генератор аккуратно отодвигается от двигателя, а находящийся внизу крепежный болт извлекается наружу;
генератор смещается к правому брызговику, с его шкива снимается ремень, сам генератор вытаскивается наружу;
завершает процесс снятие ремня со шкива коленвала.

Теперь рассмотрим аналогичный процесс, проводимый на шестнадцатиклапанной Гранте без кондиционера. Такие машины оснащаются натяжителями ремня, а потому описываемая работа имеет некоторые отличия. Итак:

для начала откручиваются крепежные болты, а от вывода «D» отсоединяется колодка;
потом снимается колпачок, закрывающий вывод «В+»;
далее откручивается держащая проводной наконечник гайка и ослабляется гайка, держащая планку натяжения;
регулировочный болт натяжного механизма проворачивают против движения часовой стрелки, попутно ключом на 10 ослабляется натяжение ремня;
генератор сдвигается к мотору, а ремень снимается со шкивов;
затем выкручивают и извлекают болт регулировки натяжного механизма, проводится демонтаж натяжной планки;
откручивается находящая внизу крепежная гайка;
снимается дистанционная втулка, после чего расположенный внизу крепежный болт извлекается наружу;
в заключении снимите натяжную планку и извлеките генератор наружу.

Теперь перейдем к описанию процесса снятия генератора с автомашины, оснащенной кондиционером. Поскольку устанавливаемые на Грантах устройства кондиционирования функционируют от ремня генератора, их необходимо аккуратно отводить в сторону, после чего можно приступить уже непосредственно к самому снятию.

Для успешного проведения этой процедуры необходимо последовательно произведите следующие действия:

для начала все болты, которые держат подушки и кронштейн, обрабатывают средством WD-40;
затем крепежные болты откручиваются, а защита демонтируется;
после того, как WD-40 начнет действовать, откручивают гайку кронштейна;
домкрат устанавливается впереди автомашины, справа, при этом болты, держащие ее правое переднее колесо, ослабляют;
поднимите домкрат, вывесив при этом колесо, а затем снимите его с автомашины;
далее производится демонтаж натяжного ролика, затем откручивают болты, которыми фиксируется подушка;
машину осторожно опускают, вывесив ее (таким образом, подушка смещается к мотору, открывая прямой путь к генератору).

На заключительном этапе работы вам потребуется произвести снятие генератора, воспользовавшись одной из вышеописанных методик.

Полезные советы

Всегда старайтесь держать в чистоте аккумуляторную батарею и генератор. Так как от попадания влаги контакты часто окисляются. А это сильно мешает нормальной работе всего электрооборудования. Нередко отклонения зарядного тока происходят именно от грязи. Стоит хорошенько почистить контакты и клеммы, как неисправность исчезает сама, без всяких замен и ремонтов. Чистота — залог хорошего здоровья не только для человека, но и для автомобиля.

Доброго времени суток, дорогие друзья!

Появилась «безумная идея», так как это не род моей деятельности, проверить регулятор напряжения генератора.Учитывая, что делаю это в первый раз, то в конце записи изложу вопросы … .

И так, в генераторе моего автомобиля стоит регулятор напряжения фирмы BOSCH 1197311557 ( заменителей много, TRANSPO IB545 в том числе ).Нашёл схему — как регулятор задействован в системе эл. оборудования автомобиля:

При помощи «метода тыка», нашёл метод ( как его подключить ), для проверки в гаражных условиях.Только при таком подключении, мне удалось добиться работы ( свечения ) лампы:

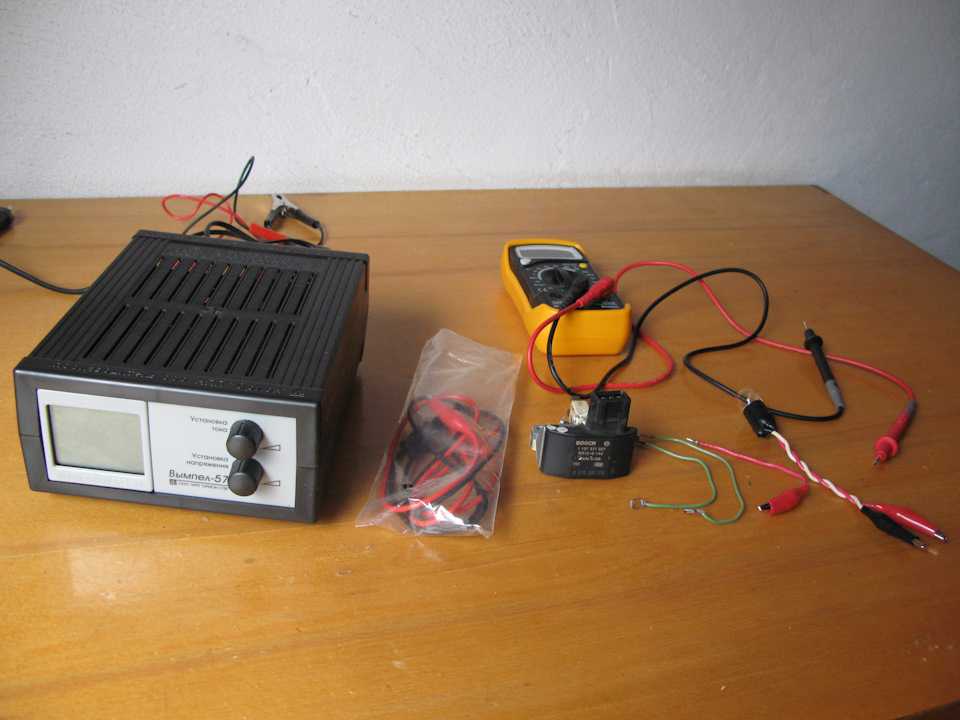

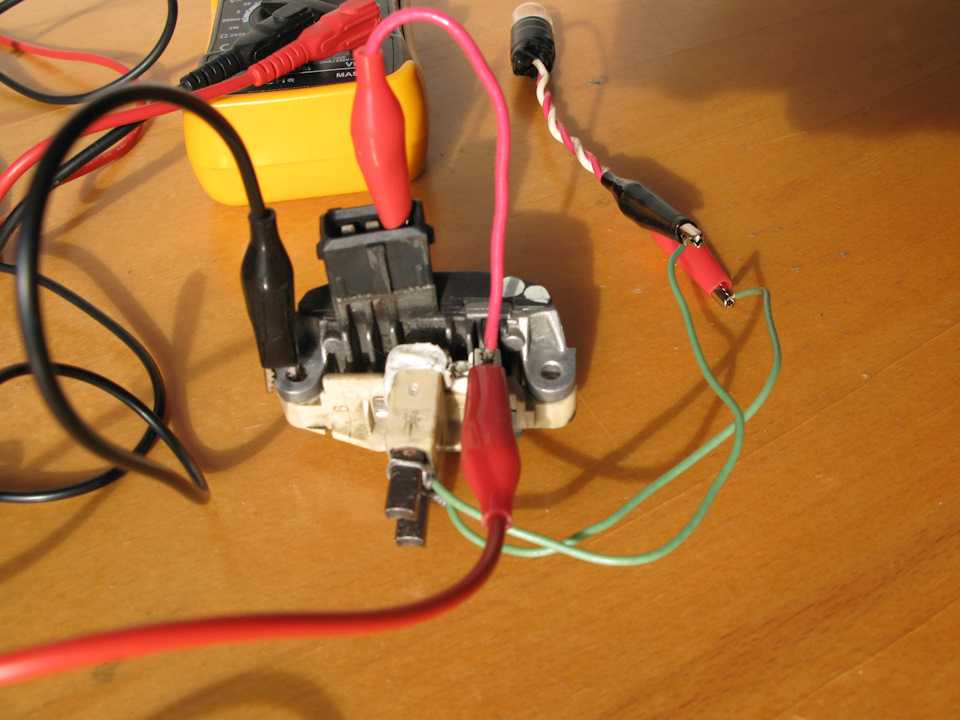

Приготовил всё необходимое, из того, что нашлось в гараже.— Паяльник с принадлежностями для пайки.— Провода.— Лампочку.— Зажимы ( крокодилы ).— Зарядное устройство ( с функцией регулируемого блока питания ). Взял у знакомых.— Регулятор напряжения.— Мультиметр.— Тонкие провода на щётки, так как показалось, что крокодилы очень сильно сжимают графитовые щётки.Вообщем, получился такой набор:

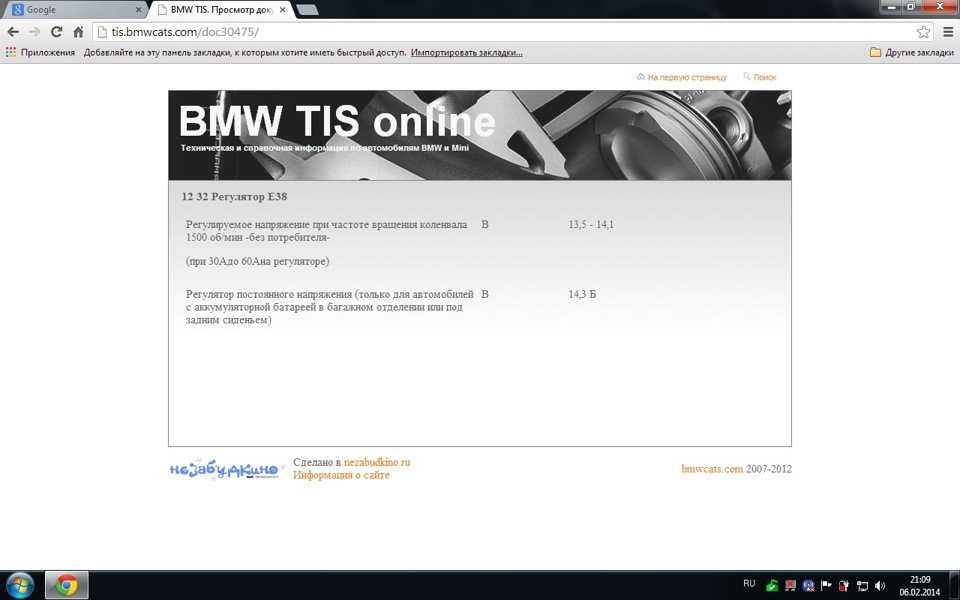

Смотрим в TIS, читаем, регулятор постоянного напряжения … — 14,3 вольта:

Исходя из этого, предполагаю, что если напряжение отключится ( лампа не будет светить ) после 14,3 вольта, то регулятор напряжения в идеале.И так, как говорится — «ближе к телу».Подключаем — всё по схеме:

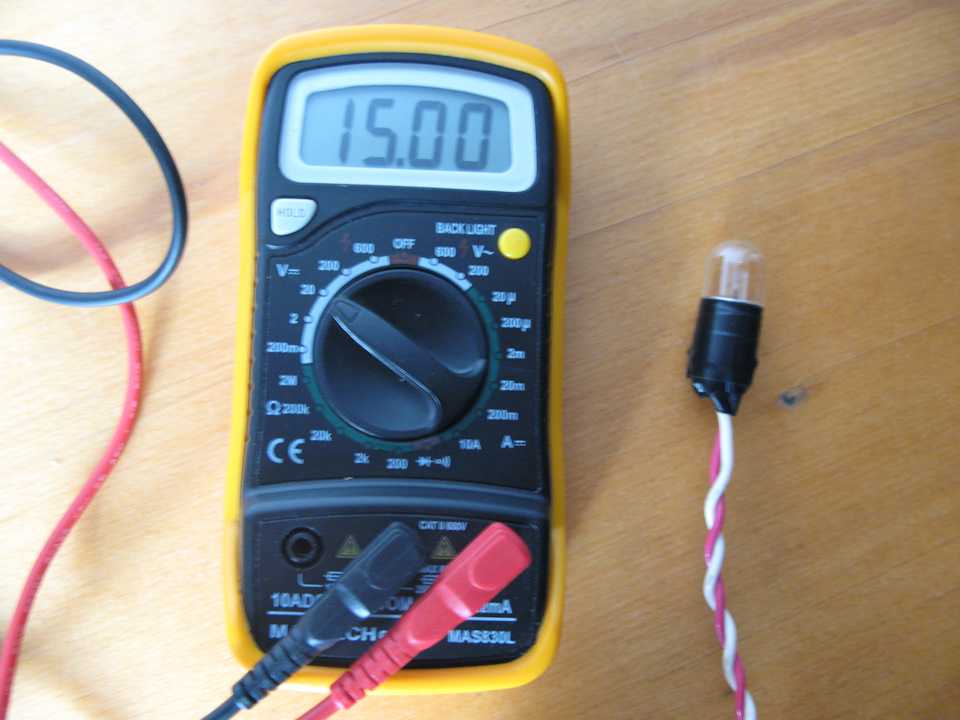

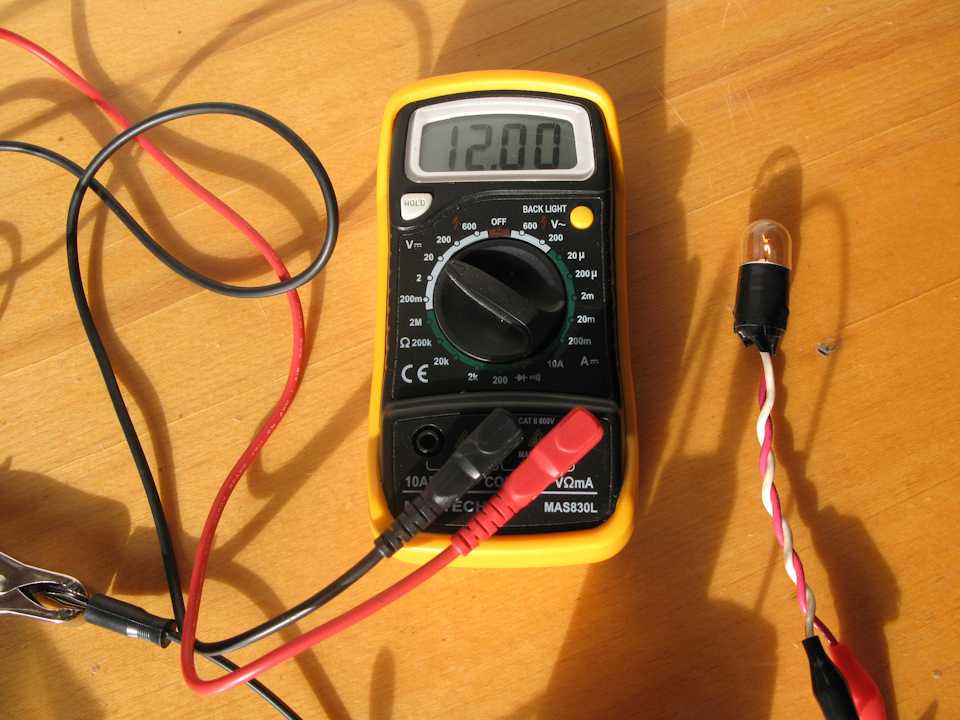

Включаем зарядное устройство, устанавливаем напряжение 12 вольт:

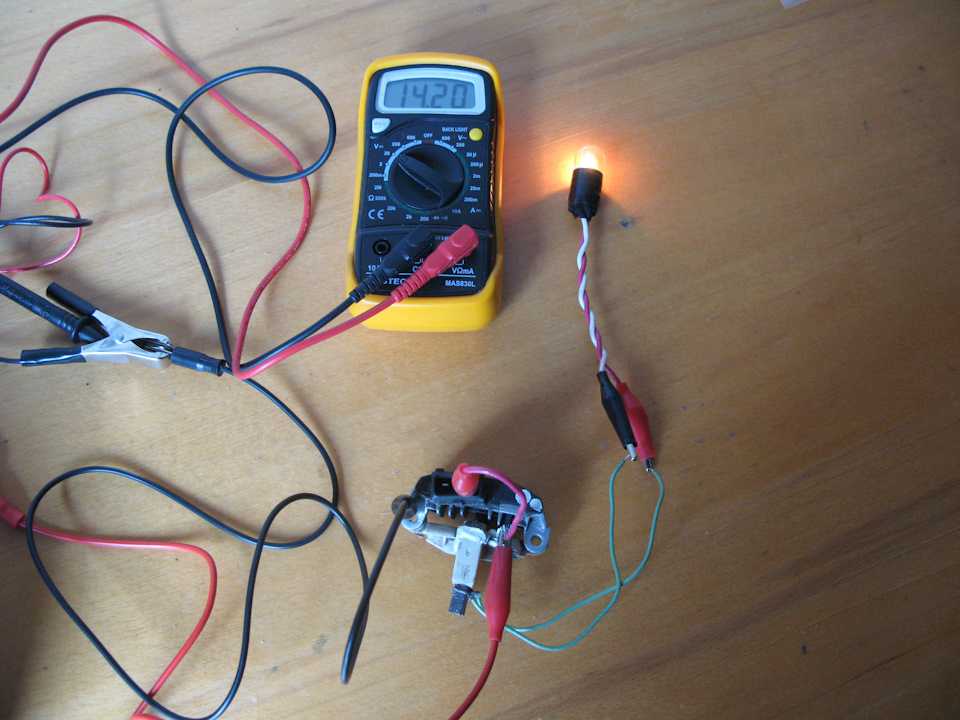

Постепенно прибавляем напряжение.В процессе:

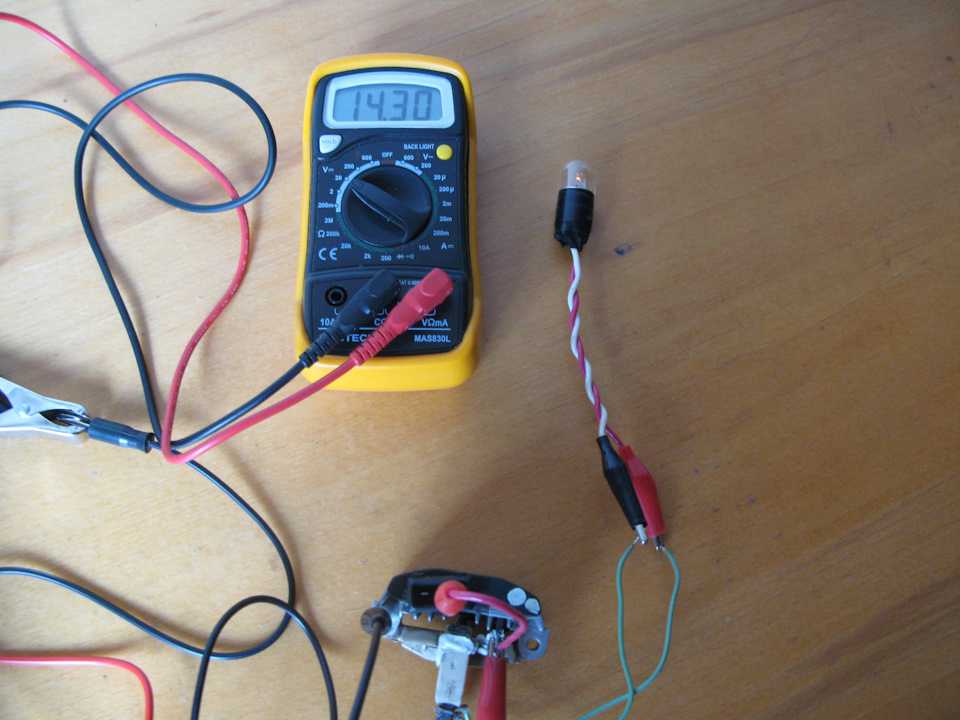

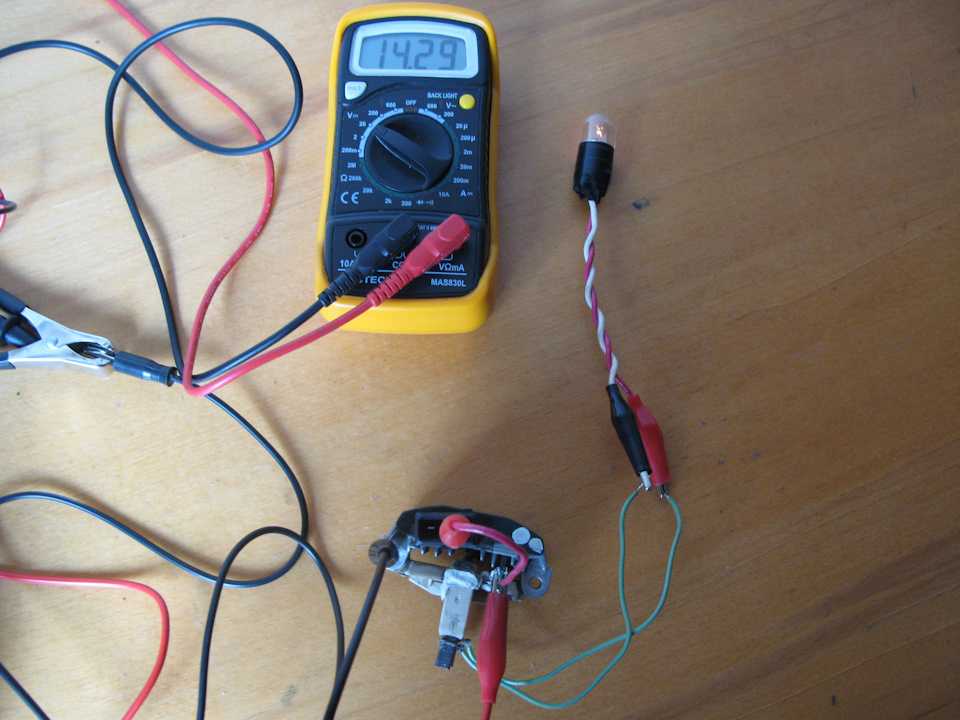

После превышения напряжения в 14,3 вольта, лампа уже не светила:

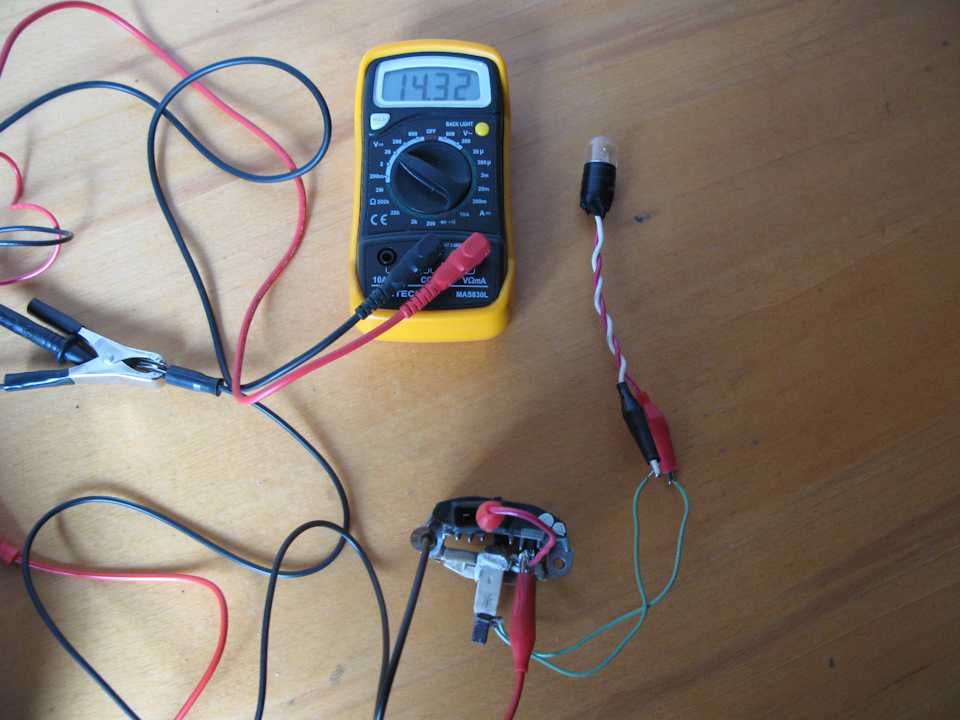

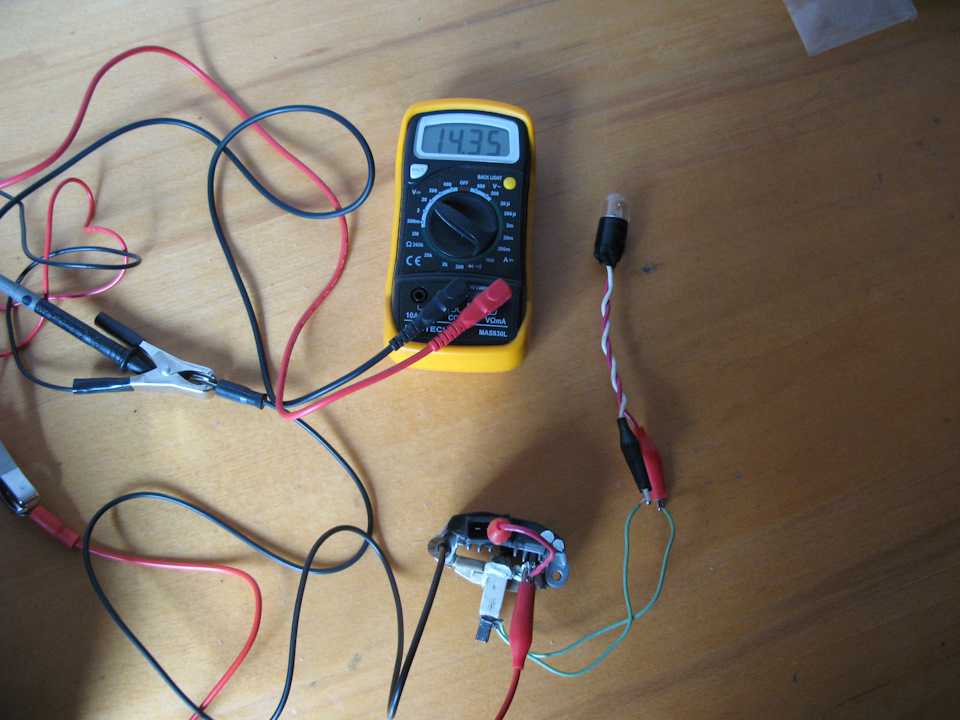

Поднимаем напряжение дальше, лампа не светится:

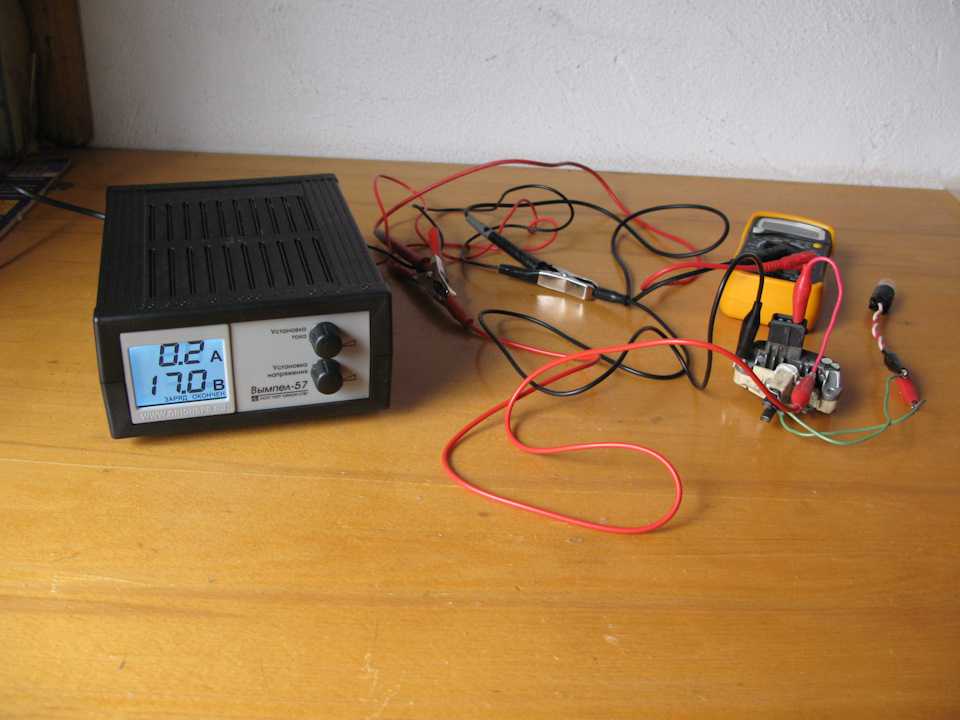

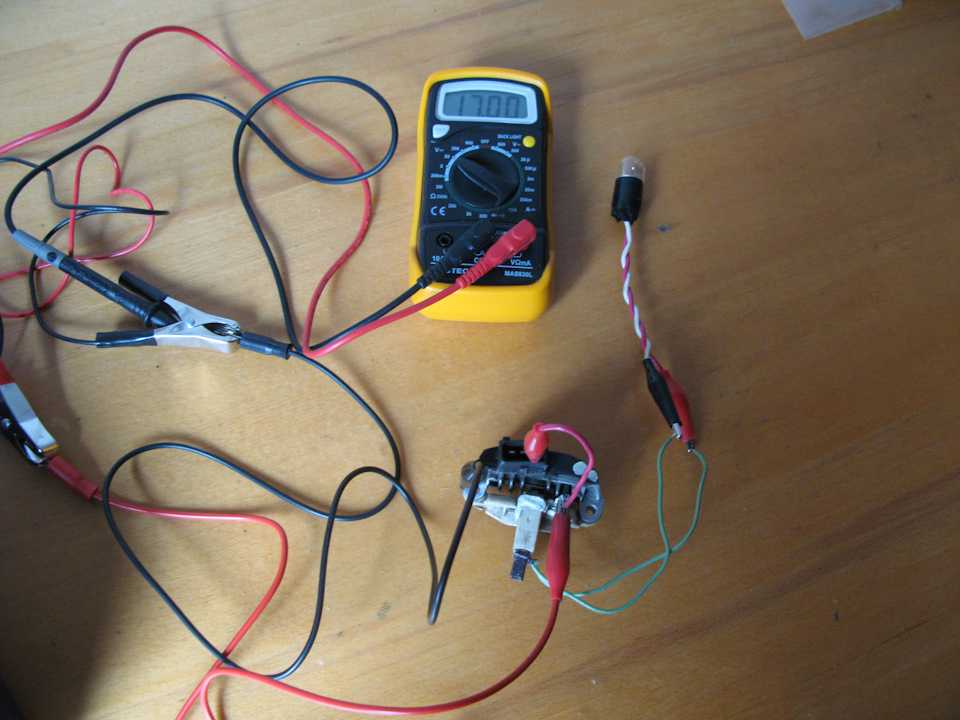

Поднял напряжение до 17 вольт ( наверное погорячился ), лампа не светится:

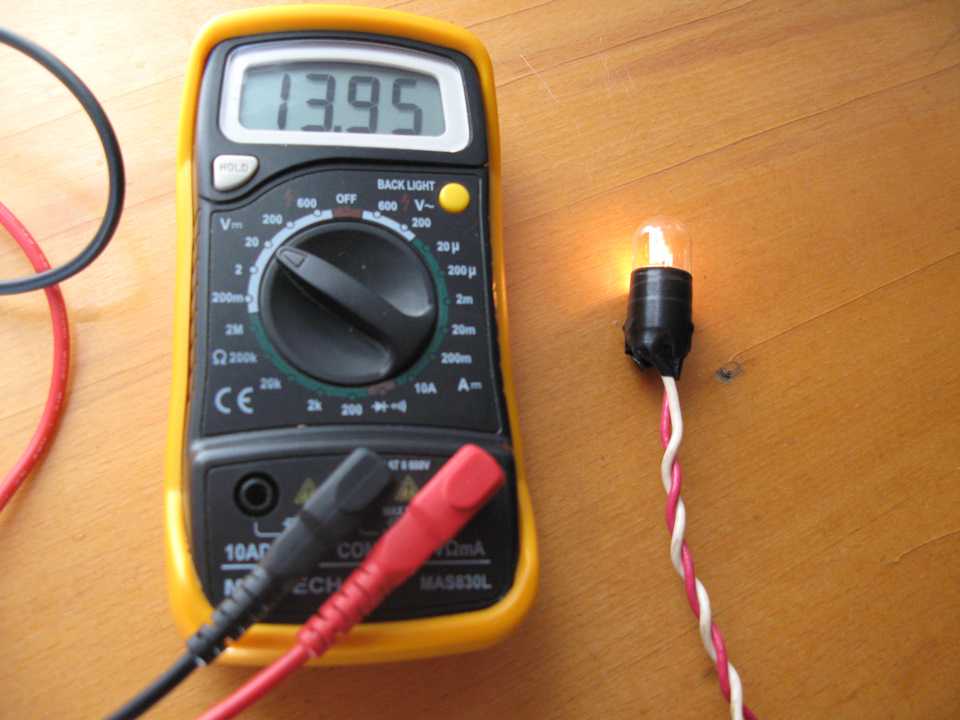

При уменьшении напряжения ( в обратном порядке ), лампочка засветилась при достижении 14.3 вольта ( плюс, минус 0,01 вольта. «Поймать» такой момент сложновато — на данном «оборудовании». ).

Вроде бы, как всё хорошо, можно сказать, что регулятор в идеале. Но, … .А теперь вопросы:— При достижении напряжения в 14,28 вольта, и до отключения лампы в 14,3 вольта, лампочка светится тускло и «мерцает». Это нормально, или в чём-то проблема ( в самом регуляторе, или неправильно подобрана лампа — её мощность ( 12 V, 10 W )?— Лампа светится тускло ( при напряжении — 12.0 вольт ). В чём причина?— Может что-то перемудрил с подключением?

Вот, как-то так.Может, кто-то ( профессионал — по проверке реле регуляторов ) поправит мои действия.Буду признателен, и учту Ваши рекомендации ( на будущее ).

Когда реле напряжения ломается, появляются проблемы в работе электрооборудования. Причин, вызвавших сбой в регуляторе напряжения, может быть много, но самая распространенная из них – выкипание электролита в аккумуляторе. Регулятор напряжения (РН) ремонту не подлежит, его просто меняют на новый. Однако прежде чем его сменить, нужно убедиться, что неисправен именно он. Проверить реле-регулятор генератора можно самостоятельно.

Меняем реле регулятор генератора на Лада Калина

Трёхфазный регулятор напряжения (реле зарядки) установлен на генераторе. Отвечает за поддержание напряжения бортовой сети в заданном пределе при всех режимах работы.

Выход из строя считается одной из часто встречаемых проблем , связанных с работой генератора. Замена элемента не требует практических навыков.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

Скинуть «минусовой» провод с АКБ.
Ослабить крепление генератора, и снять ремень.

Ключом на 13 ослабляем натяжитель и снимаем ремень.

Нажав на фиксатор, отщелкиваем пластиковую колодку.

Приподнимаем пыльник и откручиваем гайку на 10.

Болты крепления находятся сверху и снизу генератора.

Защелки расположены на боковой поверхности крышки.

Крепление реле регулятора: 1 – контакт под втулкой, 2 – болты крепления корпуса реле.

Вид на генератор со снятым реле.

После сборки узла необходимо проверить надежность подсоединения проводов и натянуть ремень генератора.

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.

Новый регулятор напряжения Саранского производства.

Важно ! На Приорах с генератором 3701010, имеющим ток отдачи до 115 А реле напряжения с калиновским не взаимозаменяем !

Причины и симптомы неисправности

Замена регулятора понадобится в случае, если деталь вышла из строя. Произойти это может по нескольким причинам:

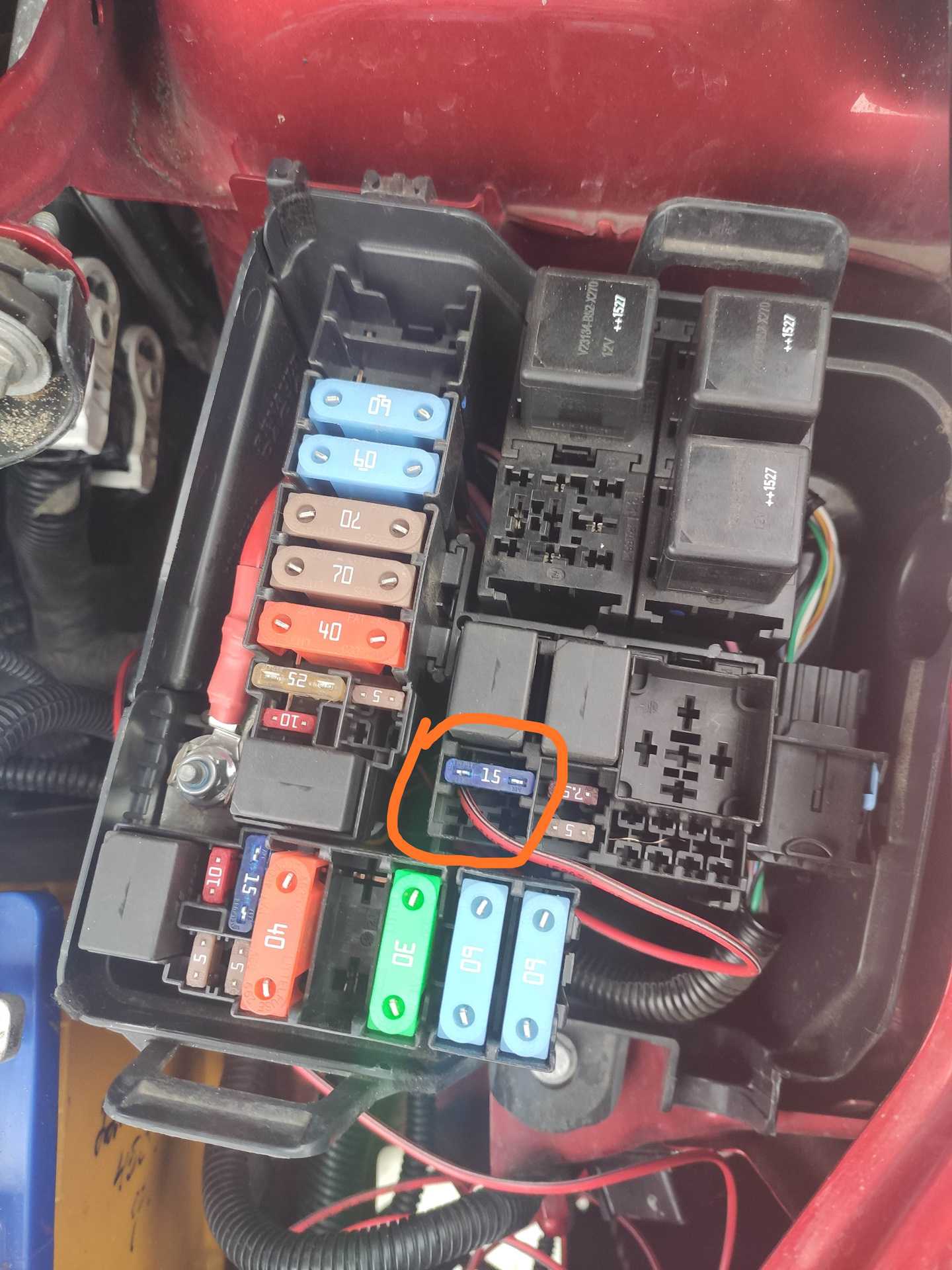

Короткое замыкание в цепи, приведшее к его поломке. Происходит достаточно часто, так как «релюшка» является источником питания, а предохранителя между ним и ротором не предусмотрено.
Стирание щёток, произошедшее в результате трения о ротор.

Узнать о проблемах с работой генератора, в частности – с реле зарядки, можно изменению напряжения бортовой сети.

На практике, в ходе эксплуатации автомобиля это определяется по следующим симптомам:

Разной яркости пучок света фар. При нажатии на педаль газа загораются ярче, на холостом ходу – тускнеют.
Недозаряд аккумулятора скажется на утреннем запуске. Стартер проворачивается намного туже обычного.

Перезаряд АКБ из-за повышенного напряжения. Может отразиться несколькими способами:

Кипение электролита в банках. Проявится резким, неприятным запахом, исходящим от аккумулятора;
Частое перегорание предохранителей. Если они отсутствуют – сгорит самая «слабая» часть проводки (места с очагами окисления меди, плохие контакты).

По краям АКБ видны следы электролита. Это возникает из-за перезаряда.
