Лада Приора Хэтчбек полезный тюнинг › Бортжурнал › Замена ГРМ, ремень, ролики, помпа Приора 1,6 16v
При замене герметика клапанной крышки обнаружил люфт натяжного ролика грм и помпы. Благо запчасти были куплены заранее. Приступаем в ремонту.Нам понадобится1) Ремень ГРМ Contitech CT1137 — 1200р2) Натяжной ролик Dayco ATB2544 — 1500р3) Направляющий ролик INA 532 0091 20 — 1000р4) Болт для ролика направляющего Toyota 90105-10248 — 100р5) Шайба ролика 2108-1006130-10 — 20р6) Помпа Hepu P625 — 1700р7) Антифриз Синтек красный 10 кг — 850р8) Сальник каленвала 21080-1005034-00 — 100р

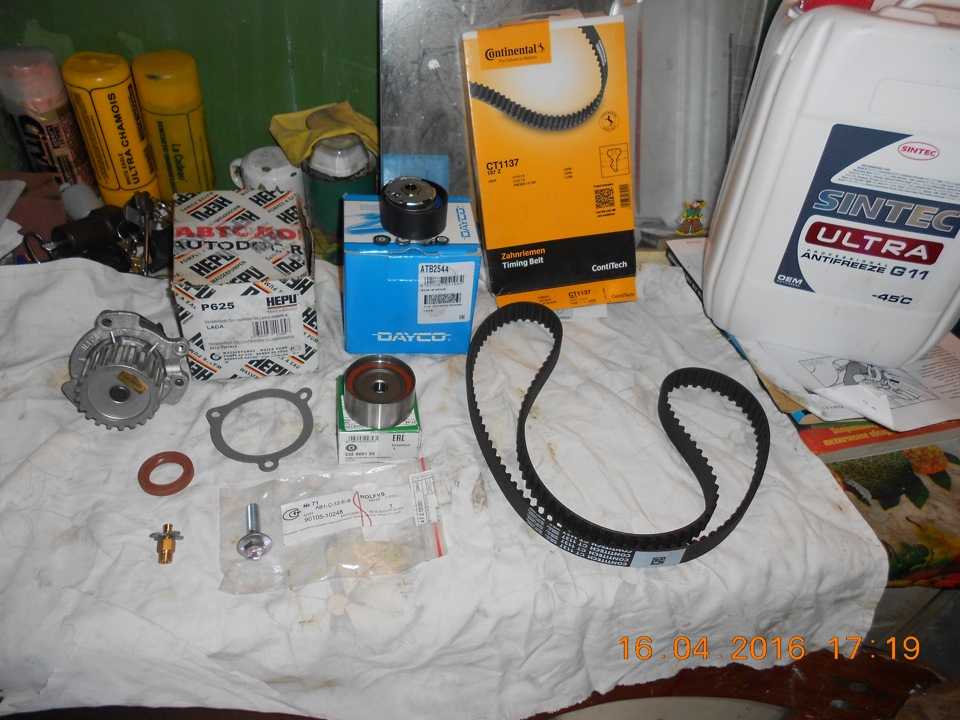

Теперь по выбору деталей.Ремень континенталь хотел брать изначально, отличный немецкий ремень, имхо лучше его нет. Ролик натяжной хотел Ина, но его нет нигде отдельно, только комплектом за неприличную сумму. Взял Дайко, по факту внутри лежит Японско-Французский дуэт NTN-SNR, что тоже довольно неплохо. Напрявляющий взял Ина, двухрядный от Тойоты, по отзывам хорошая замена штатному ролику.Помпа, здесь для меня нет вариантов, кроме немецкого качества HEPU.

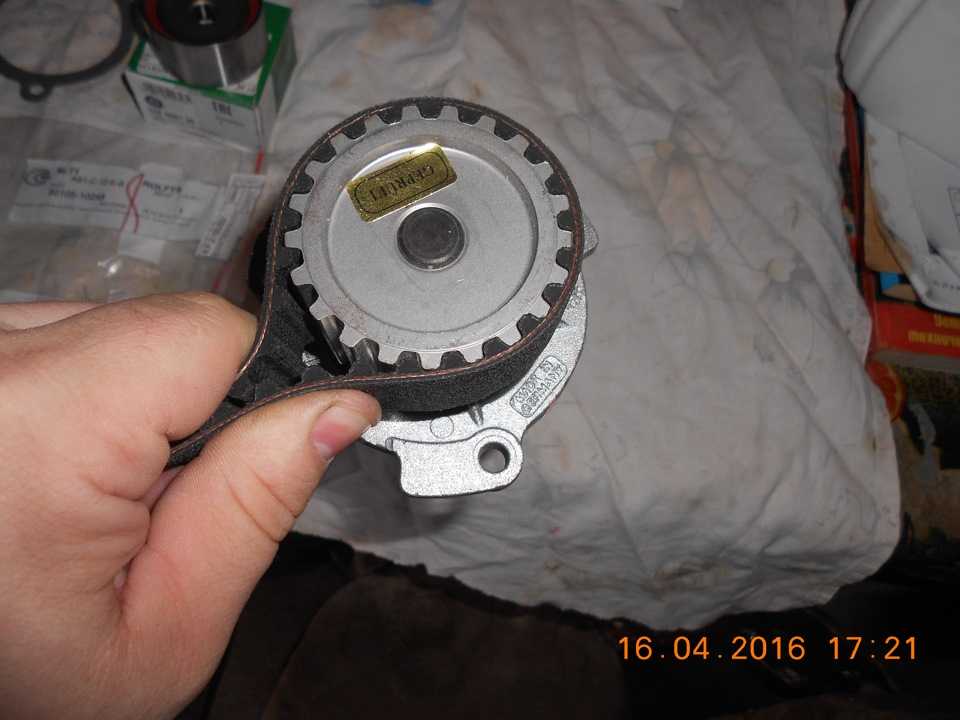

Зубцы не той формы? ну и фиг с ними
Посмотрим…по отзывам такие попмы на приоре ходят и все хорошо.
Приступаем к разбору.

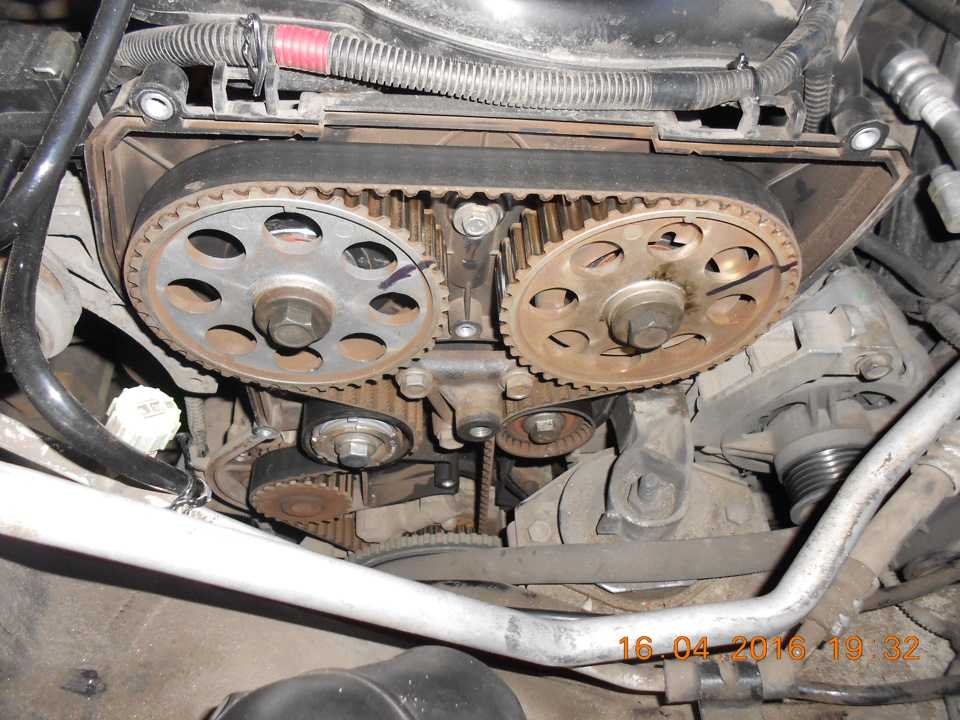

На данном этапе выставляем ВМТ 1 цилиндра и контролируем метки на звездочках распредвала, а также метку на маховике, через окошко в картере кпп. Так неудобно в это окошко смотреть(((

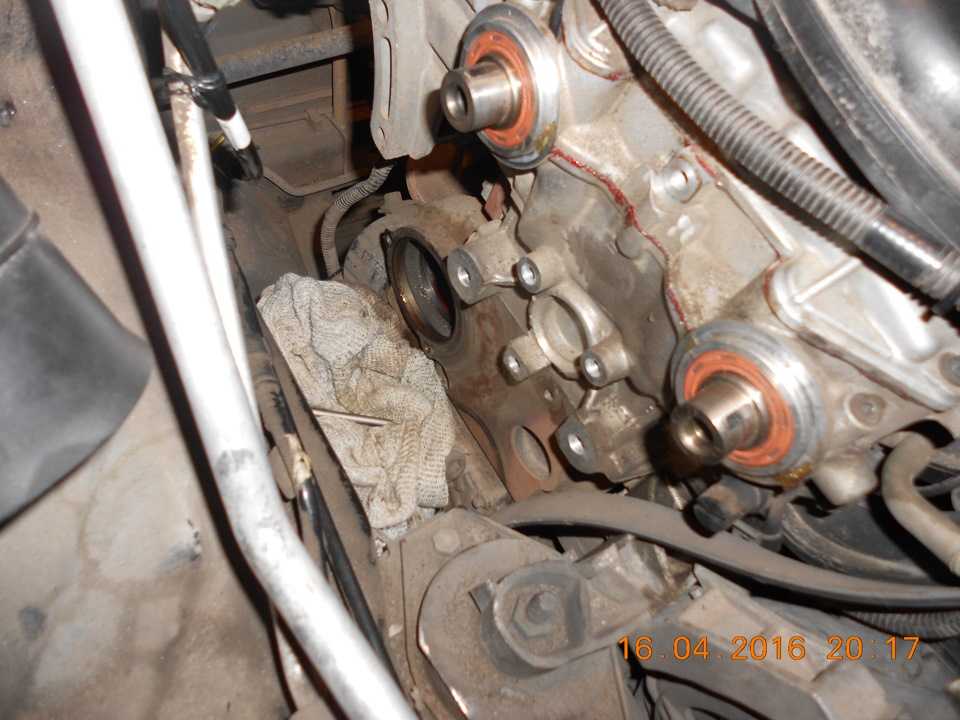

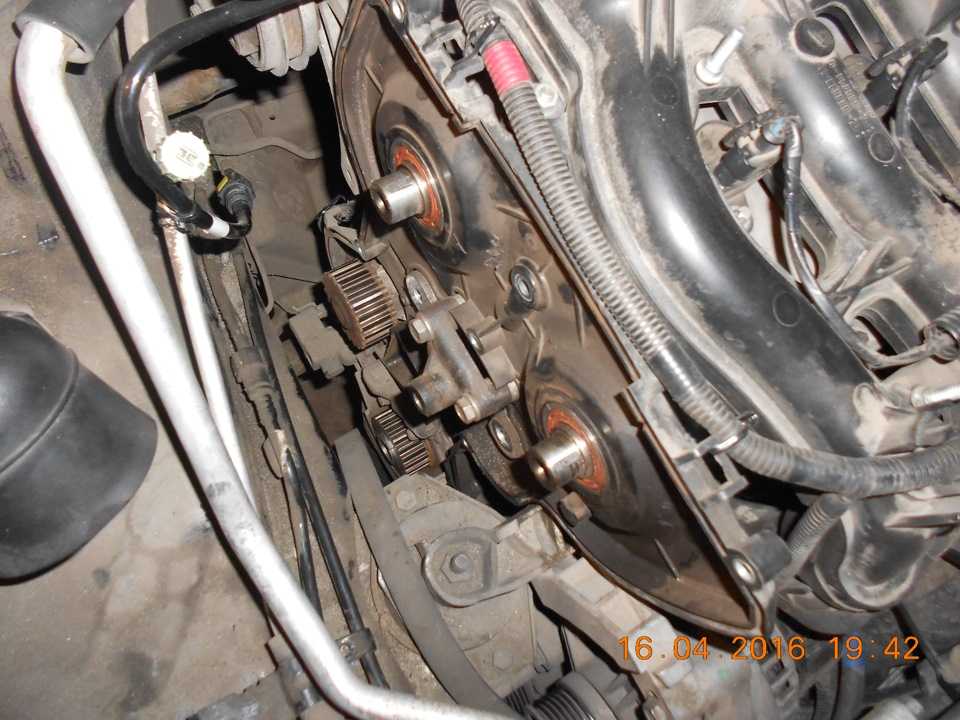

Демонтируем шестеренки, ролики, шкив каленвала (как же тяжко его откручивать без помошника, это ппц)
Сливаем фриз и снимаем водяной насос.

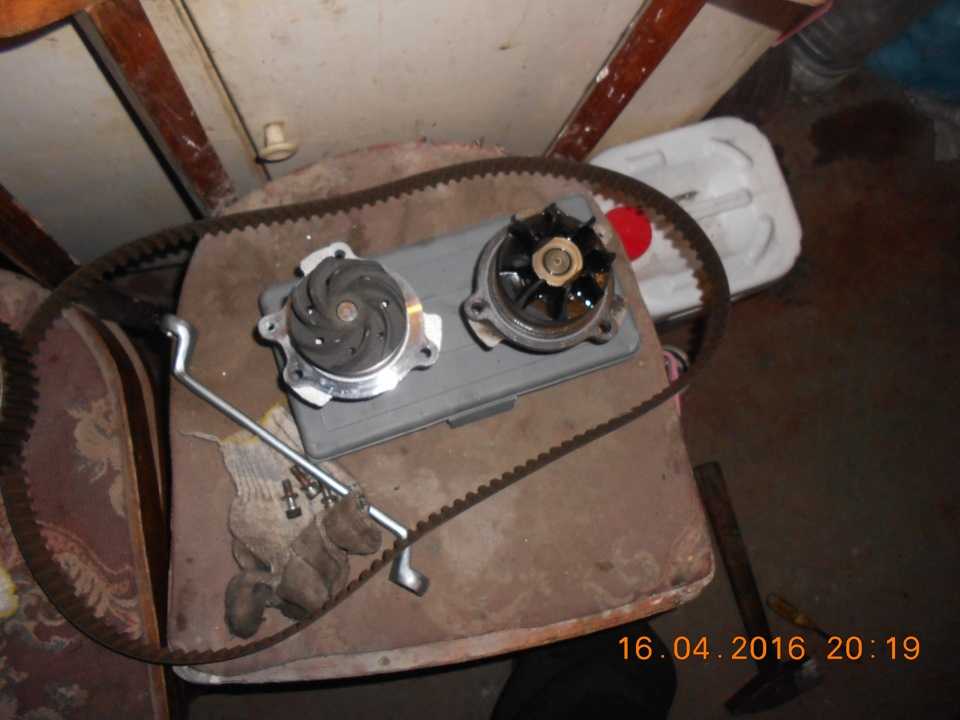

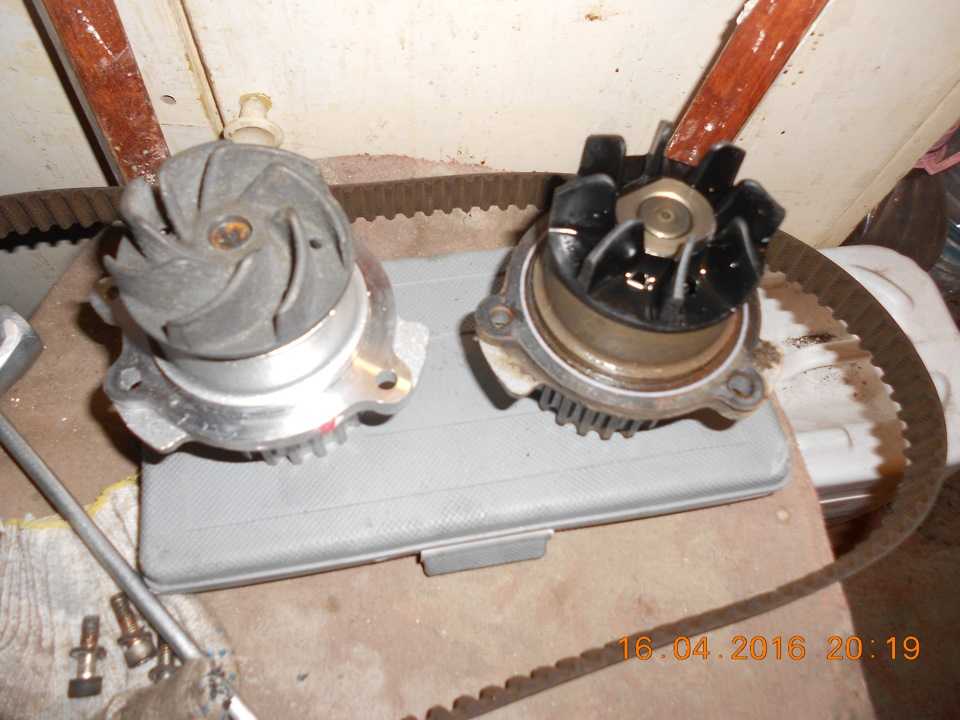

Помпа стояла ТЗА, люфт при пробеге 77650 км — охренительно большой…Крыльчатка пластиковая, у Hepu металлическая

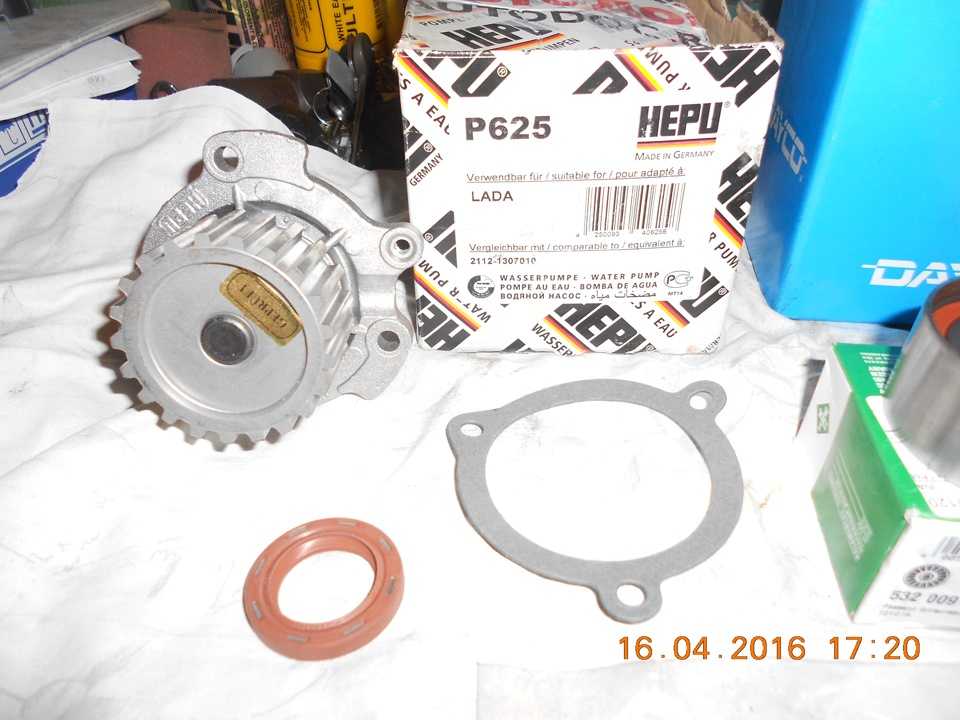

Ставим новый насос с прокладкой. Болты помпы затягиваем с моментом 8 НМНа очереди направляющий ролик с болтом и шайбой.

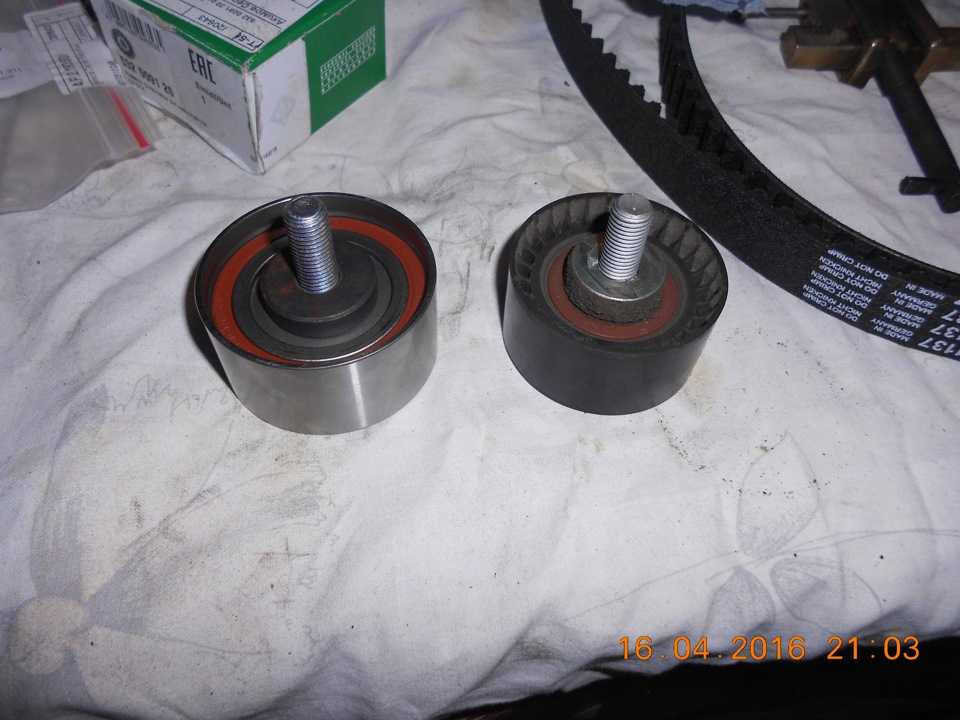

Как ни странно, но старый направляющий ролик не имел люфта вообще, в то время как натяжной неслабо болтался.

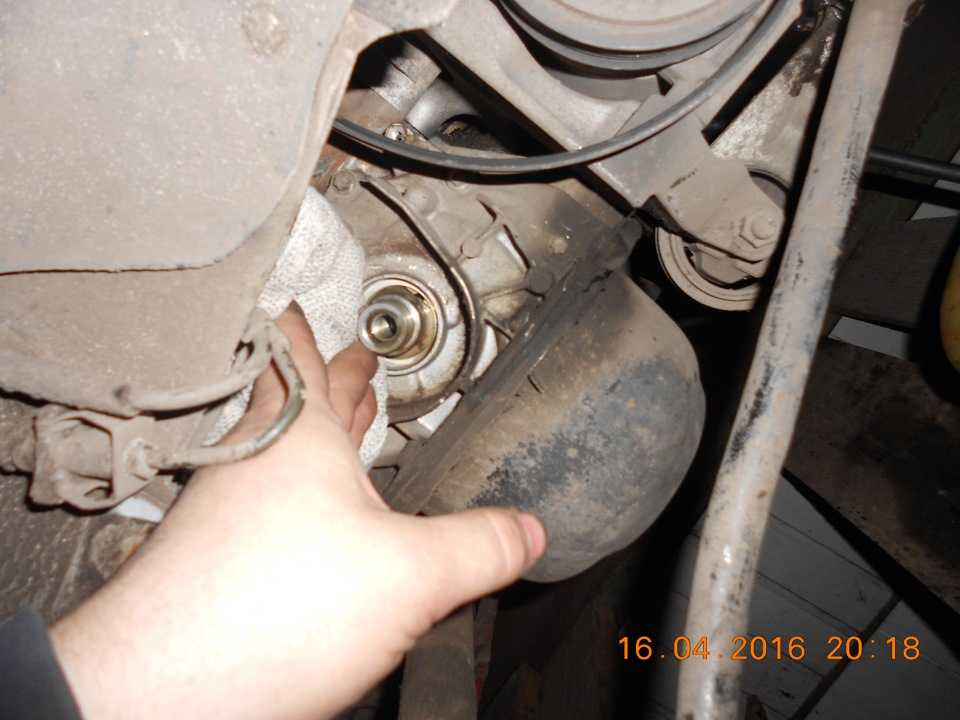

Раз уж полезли так глубоко, меняем сальник каленвала передний.

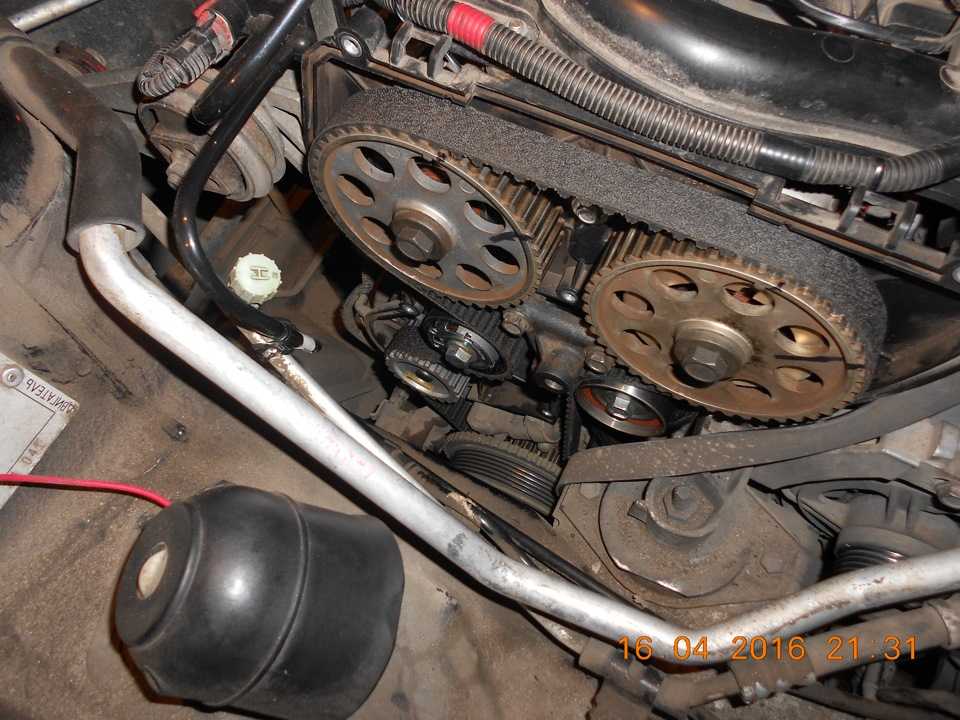

Устанавливаем ремень, звездочки.Болты шестеренок распредвала затягиваем с моментов 80 НМ.Болт шкива каленвала — 100 НМ.Болт натяжного/напрявляющего ролика — 40 НМПосле установки ремня, контроль меток, прокручиваем каленвала на 2 оборота, смотрим на метки ГРМ, а также совпадение меток(канавок) на натяжном ролике

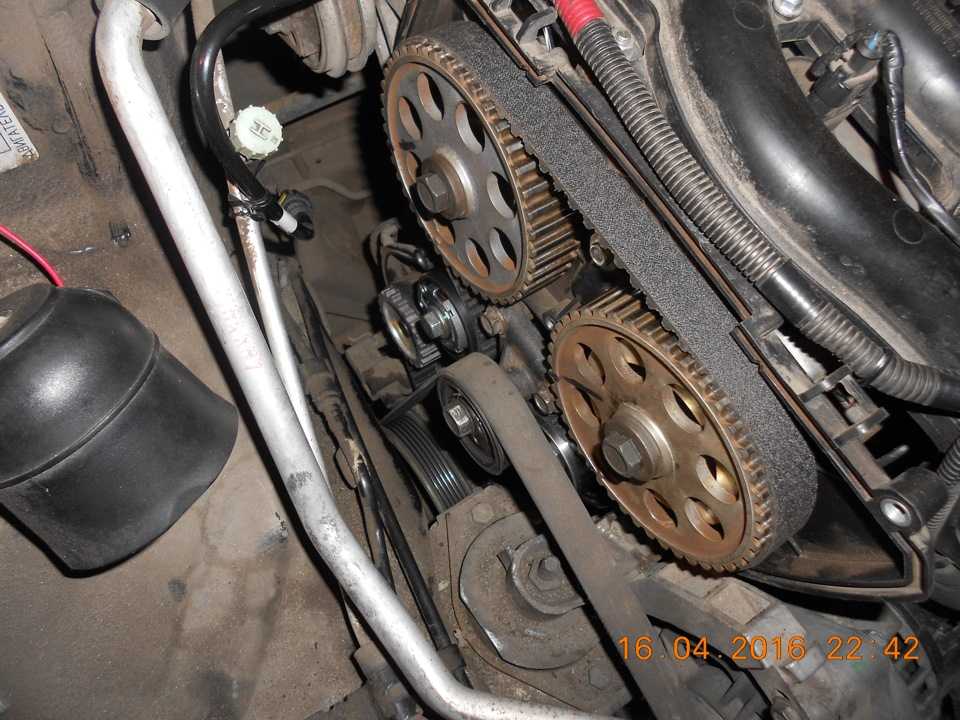

Ремень генератора на место, заливаем свежий антифриз и го заводиться

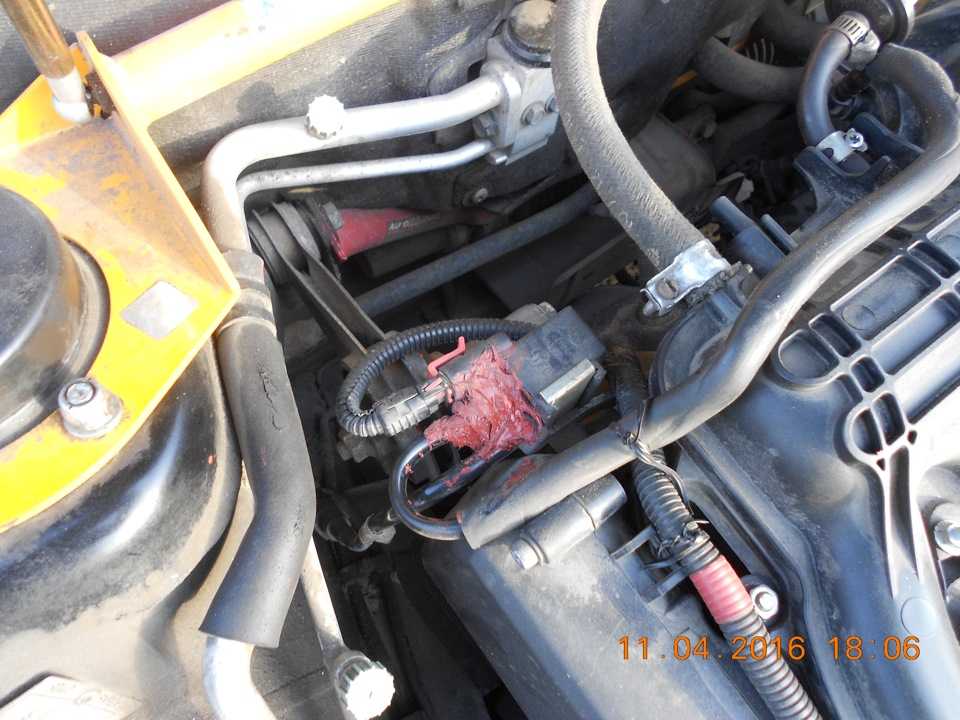

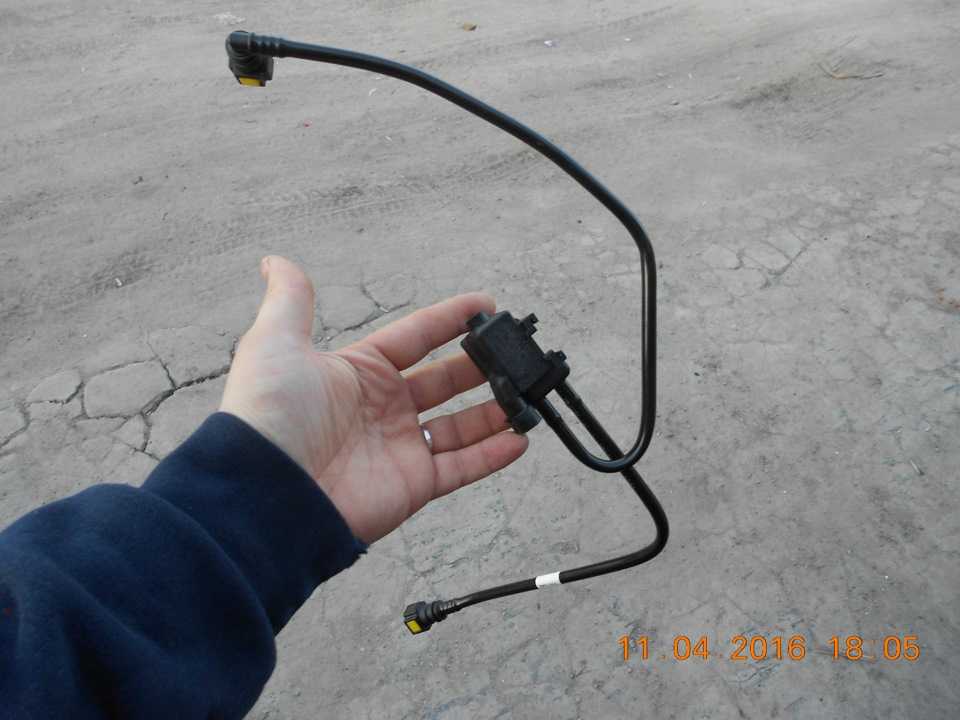

Все хорошо. Собираем окончательно.По случаю поменял клапан адсорбера 21700-1164042-10 — 500рКак то неудачно я его отломал еще пол года назад, ездил с герметиком, но подсасывало воздух.
Ставим, ничего нигде не сопит, ХХ перестал скакать.На этом все, спасибо за уделенное время
Цена вопроса: 6 970 ₽ Пробег: 77 650 км
Как проверить ремень ГРМ?
Перед вами пошаговая инструкция с фотографиями, которые я сделал во время проверки ремня на Приоре с ГУР:

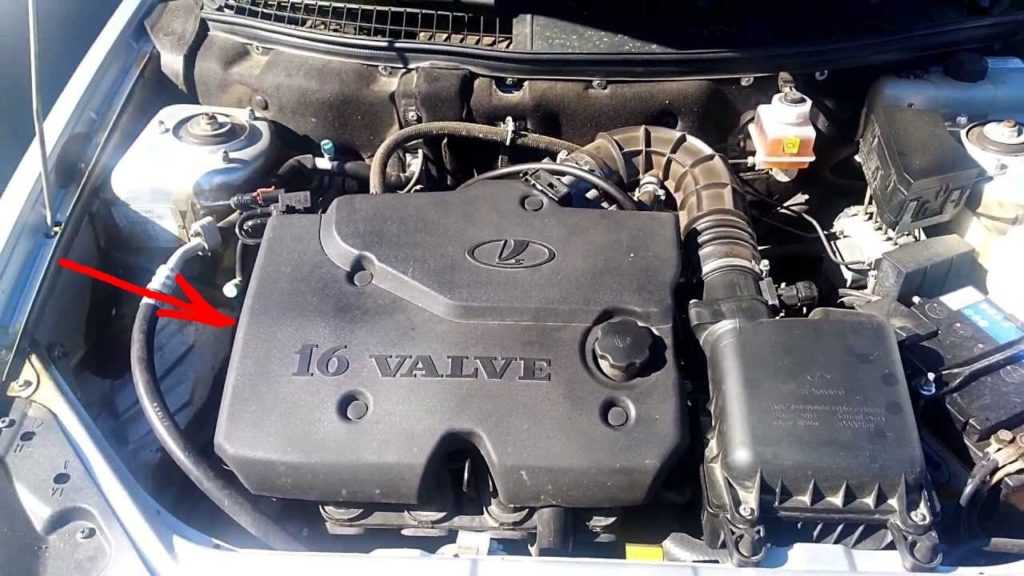

Для тех, кто не знает расположение этого элемента смотрим фото.
Ремень ГРМ находится слева сбоку если смотреть как на фото
Автомобиль устанавливаем на ровной поверхности и фиксируем его ручником. Обязательно ставим упоры под колеса, чтобы исключить самопроизвольное движение авто.</li>Снимаем защитный чехол двигателя. Ослабляем ремень привода генератора. Для этого необходимо открутить натяжной валик накидным ключом «17» и демонтировать. Снять ремень полностью не получится, поэтому просто скидываем со шкивов и оставляем висеть.</li>
На фото натяжной ролик генератора, который нужно снять
Ремень ГРМ закрыт двумя пластиковыми кожухами. Для проверки достаточно снять верхний. Откручиваем 5 болтов его крепления специальной головкой TORX 30 («звёздочка»). Снимаем кожух.</li>
Расположение болтов крепления крышки ГРМ
Теперь следует поднять домкратом правую сторону авто и вывесить переднее правой колесо. Предварительно включаем 5-ю скорость КПП.</li>
Подвешиваем правую сторону передка на домкрате
Вращаем двигатель за колесо автомобиля и осматриваем ремень. На нем не должно быть масляных пятен, трещин, расслоений резины и так далее. Любой дефект и трещина – замена ремня.</li>
Ремень не должен иметь повреждений, масляных пятен, трещин и т.д.
После того как мы убедились в исправности ремня, необходимо проверить его натяжение. Сопоставляем метки на зубчатых колесах с метками на двигателе после чего смотрим на ролик натяжителя. Выступающая часть должна совпадать с пазом как на фото. Если это так, то ремень натянут нормально.</li>
Вот так должны располагаться метки
После всех процедур собираем конструкцию в обратной последовательности.</li>Не забываем правильно натянуть ремень генератора. Чтобы проверить его натяг проворачиваем ремень на участке между шкивом генератора и шкивом на двигателе. Натянутый ремень не должен вращаться более чем на 90 градусов.</li>Регулировка привода генератора осуществляется накидным ключом «17» и специальным ключом похожим на те, которыми зажимают шайбу болгарки. Ослабляем натяжной ролик гайкой и регулируем положение ролика специальным ключом. Выставив натяжение, зажимаем гайку.</li></ul>
Плановая и внеплановая замена ремня ГРМ
В процессе эксплуатации ремень ГРМ растягивается и теряет прочность. При достижении критического износа он может порваться или сместиться относительно правильного положения зубцов шестерен распредвалов. Из-за особенностей 16-клапанника Приоры, это чревато встречей клапанов с цилиндрами и последующим дорогостоящим ремонтом.
Согласно инструкции по сервисному обслуживанию замена ремня производится при пробеге 45000 км. Однако при проведении плановых ТО необходимо осматривать ремень ГРМ для диагностики преждевременного износа. Причины, по которым производится внеплановая замена:
- трещины, расслоение резины или появление волн на внешней поверхности ремня;
- повреждение зубцов, складки и трещины на внутренней поверхности;
- повреждения торцевой поверхности – разлохмачивание, расслоение;
- следы технических жидкостей на любой поверхности ремня;
- ослабление или чрезмерное натяжение ремня (длительная работа излишне натянутого ремня приводит к микро разрывам структуры).
Когда менять: последствия несвоевременной смены
Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.
Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.
Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.
Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.
Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.
Признаки возможного выхода из строя
Выделяют несколько характерных признаков, которые должны насторожить водителя:
- При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
- Если поменялся цвет выхлопного газа.
- Плохо заводится мотор.
- Чувствуется непривычная вибрация.
Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км
Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.
Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.
Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.
Как самостоятельно проверить исправность ремня
Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.
Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.
- Откройте и поднимите крышку капота.
- Увидите переднюю панель, закрывающую механизм и ГРМ.
- Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
- Перед собой увидите механизм, включая натяжной ролик.
- Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
- Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
- Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
- Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
- Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
- Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.
Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.
Зачем менять ремень ГРМ на Приоре
Зачем нужен этот ремень, скорее всего, объяснять не нужно. Вообще, наверное, не нужно объяснять и того, для чего его менять, однако, есть пытливые умы, которым много информации требуется просто для общего развития. А по сему, приступим.
Итак, ремень приводит в движение газораспределительный механизм, а именно, распределительный вал. Тот, в свою очередь, поднимает клапана, которые движутся навстречу поршню в момент такта выхлопа. Но они вовремя опускаются в седло, поэтому ничего плохого не происходит. Если фазы ГРМ нарушены, а именно это нарушение и происходит при обрыве ремня, может случиться так, что распределительный вал встанет в одном положении, когда, например, открыт впускной клапан в первом цилиндре.
В момент, когда поршень пойдет вверх, он просто загнет клапан. Ремонт отечественного автомобиля в таком случае обойдется примерно в 15 тысяч рублей, в то время как за ремонт головки иномарки придется отдать от 30 тысяч наших деревянных. Поэтому следить за ремнем, а лучше просто за пробегом, обязательно. Заводом регламентируется промежуток в 70000 километров для этого узла. Есть молодцы, которые проезжали больше сотни, но 127 мотор гнет клапана, еще как гнет.
Как выполняется замена ГРМ Приора
Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137
После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.
Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.
Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.
Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.
Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.
Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.
Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!
Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы
Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить
Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.
Далее можно переходить к монтажу ремня ГРМ
Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть)
Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.
Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2 оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.
Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).
Замена роликов и ремня ГРМ: пошаговые действия
Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:
- При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
- После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
- Теперь откроется доступ к защитным крышкам газораспределительного механизма.
Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:
- Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.

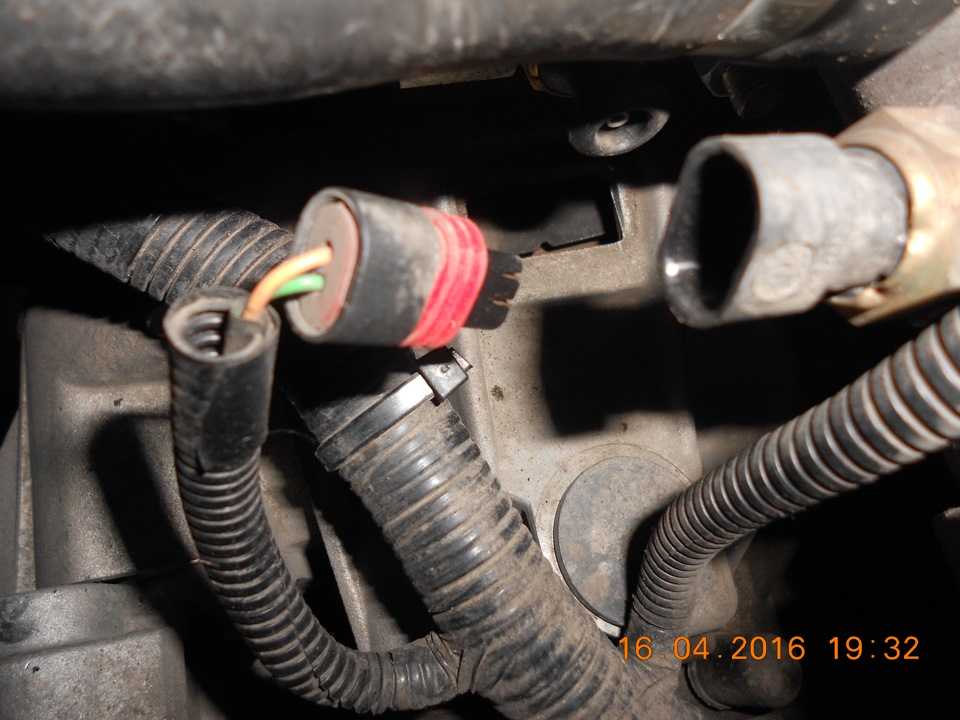

- Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
- Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.
Совмещение меток распредвала
После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.
Метка на маховике
Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.
Снятие шкива коленвала
За шкивом коленвала располагается упорная шайба, которую также нужно снять.
Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.
Снятие роликов натяжителя и упорного
После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.
Снятие ремня ГРМ
Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.
Расположение болтов крепления внутренней крышки ГРМ
Снимается внутренний кожух.
Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.
Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.
Переходим к проведению процедуры регулировки натяжения ременной передачи.
Замена ремня ГРМ на Приоре по меткам
Ремень ГРМ занимает важное место в процессе работы всего автомобиля. Без него невозможна работа двигателя, так как он обеспечивает синхронизацию движения валов двигателя: коленчатого и двух распределительных
Ревизия ремня проводится каждые 40-50 тысяч километров. Заменить ремень — это непростая задача, так как если неправильно выставить на ГРМ метки, Приора ваша надолго окажется в ремонте.
Халатное отношение и игнорирование этой процедуры станет причиной деформации клапанов. А это дорогостоящий ремонт. Поэтому подготовьтесь к замене ремня основательно: вам необходим специальный инструмент и напарник. Процесс замены состоит из нескольких этапов.
Этап 1: Демонтаж ремня
Для начала откручиваем винты, удерживающие щиток, защищающий весь механизм от грязи. После снятия щитка необходимо снять крышку, защищающую привод ГРМ, находящуюся спереди снизу. Для этого нужно открутить два винта. Затем с привода генератора снимаем ремень. Здесь наступает очень ответственный момент.
Необходимо в правильное положение установить все валы. На шкивах распредвалов и задней крышке привода в 16-тиклапанной версии автомобиля Приора ГРМ метки должны совпадать. Это делается с помощью коленчатого вала. Его необходимо провернуть до нужного положения.
В автомобиле Приора, метки ГРМ должны не только относительно распределительных валов, но и в отношении коленчатого вала. Для этого демонтируем резиновую заглушку в верхней части картера сцепления и смотрим, совпадают ли метки.
https://youtube.com/watch?v=zsr8OXx9TgY
Если на маховике она расположена напротив выточки верхней крышки картера сцепления, то все отрегулировано правильно. Зачастую при откручивании болта сбиваются фазы газораспределения. Чтобы не допустить этого, маховик следует застопорить.
Для этого понадобится обычная отвертка подходящего размера. Ее необходимо вставить в картер сцепления между зубьями. Удобнее будет воспользоваться для этой задачи помощью напарника. Далее приступаем к заключительному этапу.
1. Откручиваем и снимаем болт для крепления шкива
2. Снимаем опорную гайку
3. Ослабляем болт крепления натяжного ролика ремня головкой на 15
4. Снимаем ремень.
Этап 2: Замена роликов
По регламенту ролики и ремень на Приоре меняются вместе. При замене необходимо учесть, что опорный ролик следует сразу прикрутить хорошо, а натяжной – оставить ослабленным. Иначе не получится установить новый ремень. Резьбу болтов покрываем специальным резьбовым герметиком.
Этап 3: Надевание ремня ГРМ
Перед установкой ремня ГРМ на Приоре, метки проверяются на предмет их совпадения. Если совпадают, то устанавливаем ремень снизу вверх.
Для того, чтобы в самый последний момент метки не сместились лучше надеть на 1\4 часть шкива ремень ГРМ: Приора, метки в двигателе которой сместятся хоть на немного, отправиться на станцию для ремонта с первой же подачей смеси в цилиндры. Следующим действием будет натяжение ремня ГРМ. Весь процесс натяжения выглядит так:
1. Вставляем спецключ в пазы, находящиеся в натяжном ролике.
2. Поворачивая с помощью специального ключа натяжной ролик против часовой стрелки, натягиваем ремень.
3. Крутим до того, пока выточка на внешней части ролика не совпадет с прямоугольным выступом на внутренней втулке.
4. Затягиваем болт крепления натяжного ролика. Далее прокручиваем коленчатый вал. Будет достаточно двух оборотов.
Проверяем, совмещены ли метки на валах. Если не будут совпадать метки, на Приоре ГРМ при первом же запуске выйдет из строя, что повлечет за собой деформацию клапанов
Также обращаем внимание, совпадает ли на ролике выточка с выступом
Повторяем 3 этап снова, пока они не совпадут. Постоянно проверяйте, совпадают ли метки ГРМ – Приора, 16 клапанов которой дают больший прирост мощности, требует больше усидчивости с заменой ремня, в отличие от версии с восемью клапанами.
После удачной установки нужно проверить, достаточно ли натянут ремень. Недостаточное натяжение приедет к проскальзыванию ремня. Если же ремень перетянуть, то он будет испытывать дополнительную нагрузку. Это повлечет сокращение срока службы.
Чтобы проверить степень натяжения нужно приложить на ремень определенную силу. 16-тиклапанные двигатели Приоры, в отличие от восьмиклапанных, требуют особого метода проверки. К середине ремня, находящейся между распределительными валами, прикладываем силу в 100 Н.
Допустимый прогиб составляет 5,2-5,6 миллиметров. Когда все пункты выполнены, устанавливаем крышки в обратном порядке.
