Как снять генератор ваз 2110

Как разобрать генератор Ваз 2110: пошаговая инструкция

Для того, чтобы разобрать генератор Ваз 2110 выполните следующие действия:

1. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
2. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
3. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
4. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
5. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
6. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
7. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
8. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
9. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.
10. Все зависит от степени повреждения его частей. Итак:
11. Прежде всего, нанесите отверткой или несмываемым маркером продольную метку на корпус в месте разъединения передней и задней крышки. Это в дальнейшем облегчит сборку генератора.
12. Отжимаем на пластмассовом защитном кожухе выпрямительного блока три подпружиненных фиксатора и снимаем его.
13. С помощью крестовой отвертки откручиваем два винта, крепящих регулятор напряжения, и приподнимаем его. Затем снимаем клемму подходящего провода с вывода регулятора и аккуратно извлекаем регулятор окончательно. Электросъемные щетки заменяются вместе с блоком.
14. Накидным ключом на 8 откручиваем три болта, соединяющие выпрямительный блок с кольцевыми выводами обмоток статора. Сами выводы аккуратно отводим в стороны. Запомните расположение упорных и изолирующих шайб на выкрученных болтах. Теперь с помощью крестовой отвертки откручиваем винт, крепящий к корпусу помехоподавляющий конденсатор. Отсоединяем подходящие провода. Снимаем сам блок и конденсатор. Торцевым ключом на 10 откручиваем две гайки контактных болтов генератора и вынимаем их вместе с дистанционной и изолирующей втулкой, освобождаем наконечник конденсатора. Стоит заметить, что износ (или повреждение) щеток является самой часто встречающейся причиной неправильной работы генератора.
15. C помощью ключа на 8 откручиваем 4 болта, стягивающих заднюю и переднюю крышки электрогенератора. Раздвигаем их лицевой отверткой и снимаем заднюю крышку вместе со статорной обмоткой.
16. Вынимаем статор из крышки, предварительно нанеся на него метку их взаимного расположения.
17. В случае если требуется замена переднего подшипника, снимаем шкив электрогенератора. Для этого торцевым ключом на 22 откручиваем гайку, крепящую шкив на валу ротора, аккуратно удерживая его пассатижами или заклинив ротор отверткой. При этом не повредите лопасти крыльчатки, которые изготовлены из тонкого металла.
18. Аккуратно снимаем шкив, шайбы и дистанционную втулку.
19. Возвращаем гайку на вал ротора, накручивая ее заподлицо с торцом вала якоря. Ударами резинового молотка выбиваем ротор (якорь) из крышки.

Потребность в проведении замены ремня

Изначально важно отметить, что генератор и его привод на автомобиле ВАЗ 2107 как на инжекторном, так и на карбюраторном, абсолютно аналогичен. Единственное отличие инжектора от карбюратора заключается в том, что инжекторный оснащен датчиком положения коленчатого вала. Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается

Когда потребуется замена ремня генератора на ВАЗ 2107 инжекторного типа, то этот датчик обязательно извлекается.

В ходе эксплуатации автомобиля ВАЗ-2107 осуществляется износ рассматриваемой детали. Определить необходимость замены элемента можно по соответствующим признакам:

• появление трещин;
• свист при старте двигателя, или при резком нажатии на педаль газа, или после проезда через лужу;
• растрепанность;
• провисание.

Рассматриваемое устройство, если это конечно не брак, имеет определенный ресурс при нормальной эксплуатации транспортного средства. Этот ресурс обычно составляет 50-60 тысяч км пробега, по истечению которых следует в любом случае осуществить смену ремня. Как это сделать не только правильно, но и быстро, рассмотрим в материале.

Инструкция по замене ремня генератора

Первоначально необходимо приобрести новый элемент. Какой лучше ремень ставить на ВАЗ 2107, зависит от количества финансов, которыми располагает владелец «семерки»

Специалисты рекомендуют не экономить на таком немаловажном элементе и приобретать деталь марки Bosch. Изделия данной марки имеют хорошее качество, что собственно и необходимо для достижения продолжительного срока службы основных узлов автомобиля. На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка

Только после этого приступаем к выполнению замены изделия:

На следующем этапе потребуется убедиться в наличии необходимого перечня материалов: рожковые ключи на «17» и «19», монтировка и отвертка. Только после этого приступаем к выполнению замены изделия:

1. Для начала осуществляется ослабление гайки, которая крепит сам генератор к регулировочной планке.
2. После этого необходимо использовать монтировку, при помощи которой будет выполнено прижатие генератора к мотору. На инжекторных «семерках» требуется снять датчик коленчатого вала.
3. Теперь снимаем старый элемент, и ставим на его место новый.
4. Для осуществления подтяжки ремня потребуется воспользоваться монтировкой, при помощи которой двигать генератор. После того, как устройство сядет на место, можно зафиксировать гайку.
5. Если перетянуть ремень, то начнется ускоренный износ подшипников помпы и самого генератора, что плохо скажется на сроке службы этих устройств. Также сам ремень может очень быстро порваться.

После окончания процедуры замены обязательно нужно осуществить натяжение ремня генератора. Как натянуть ремень генератора на автомобиле ВАЗ 2107, узнаем далее.

Для того чтобы выполнить натяжение, потребуется выполнить проверку следующим образом:

• Для начала следует взять в руку отвертку, после чего нажать на промежуток между шкивами, как показано на рисунке выше.
• После этого понадобится взять в руки линейку. Если прогиб не выходит за рамки, то работу можно считать законченной. Как подтянуть ремень, если в этом есть необходимость?
• Для этого требуется открутить гайку крепления генератора, после чего осуществлять его передвижение в одну или другую сторону, в зависимости от того, что нужно сделать: натянуть или ослабить натяжение. Натягиваем или ослабляем устройство, после чего фиксируется гайка натяжителя.

Поменять ремешок на «семерке» не составляет особых трудностей. При этом нет необходимости обращаться к специалистам на СТО, ведь работу можно выполнить самостоятельно.

Если размер рассматриваемого элемента удовлетворяет нормам, то можно не осуществлять его замену, пока не подойдет время его ресурса. Только при своевременной замене изделия можно избежать непредвиденных последствий в виде обрыва элемента в дороге.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу H4 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

“>

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Paзбopкa гeнepaтopa

Чтoбы нe oшибитьcя пpи пocлeдyющeй cбopкe, мapкepoм нyжнo нaнecти двe мeтки нa мeтaлличecкиx кpышкax гeнepaтopa.

1. Paзбopкa нaчинaeтcя co cнятия зaднeгo плacтмaccoвoгo кoжyxa. Для этoгo пpидeтcя oтжaть тpи зaщeлки.
2. Пpи пoмoщи oтвepтки c кpecтooбpaзным жaлoм oткpyчивaютcя двa винтa, кoтopыe кpeпят peгyлятop нaпpяжeния вмecтe co щeткaми.
3. Чтoбы cнять пpoвoд кoндeнcaтopa, нeoбxoдимo oткpyтить гaйкy M 10. Teпepь ocтaлocь выкpyтить винт oтвepткoй и изъять кoндeнcaтop.
4. Для cнятия шкивa гeнepaтopa пoтpeбyютcя тиcки, ключ-гoлoвкa нa 21 и шecтигpaнник нa 8. Kopпyc гeнepaтopa зaжимaeтcя в тиcкax, a гoлoвкa нaдeвaeтcя нa гaйкy. Чepeз oтвepcтиe гoлoвки вcтaвляeтcя шecтигpaнник. Oткpyтив гaйкy, мoжнo cнять шкив и шaйбy.
5. Paзъeдинить двe чacти гeнepaтopa yдacтcя пocлe oткpyчивaния 4 кpeпeжныx винтoв.
6. B зaднeй чacти кopпyca выкpyчивaютcя винты кpeплeния диoднoгo мocтa и пpoвoдa cтaтopa.
7. Teпepь мoжнo cнимaть диoдный мocт и oбмoткy гeнepaтopa.
8. Poтop лeгкo выдaвливaeтcя из кpышки пaльцaми вмecтe c пoдшипникoм.
9. Cнять плacтмaccoвyю втyлкy пoдшипникa нe cocтaвит тpyдa. A вoт для дeмoнтaжa пoдшипникa пoнaдoбитcя cъeмник.
10. Из пepeднeй кpышки пoдшипник извлeкaeтcя пpи пoмoщи пoдxoдящeй oпpaвки и мoлoткa.

Koгдa paзбopкa зaвepшeнa, ocтaлocь выявить дeфeктныe дeтaли.

Обязательное обслуживание генератора

Ваз 2109 генератор

К таким действиям относят:

• очищение внешних поверхностей;
• проверку фиксации генератора к машинному двигателю;
• проверку надёжности крепления проводов генератора и регулятора напряжения;
• проверку натяжки приводного ремня генератора. Если оно слабое – работа генератора будет неустойчивой, если же наоборот, сильное – ремень и подшипники быстрее износится. Такой параметр желательно проверять через 10 тыс.км. пробега;
• проверку самого генераторного ремня, не допускаются трещины и расслоения;
• проверку состояния подшипников генератора. Для этого снимается ремень и рукой вращается ротор, если есть заедания или люфт, слышатся шумы и щелчки, нужно обязательно сменить подшипники.

Исходя из подобного перечисления, можно сделать вывод, что для самостоятельного обслуживания генератора не нужны специальные знания или навыки.

Как проверить натяжение генераторного ремня

Ваз 2109 генератора

Если уж речь зашла о ВАЗ 2109, то его ремень генератора в норме должен прогибаться примерно на 10…15 мм, если проложить усилие, то 100 Н. Лучше всего оценивать натяжение ремня специальным индикатором, если нет такой возможности, можно обойтись бытовым безменом.

Проверка механизма по контрольной лампочке

Желательно проверять функционирование генератора при включении двигателя по контрольной лампочке, расположенной на приборной панели. Когда включается зажигание до активации двигателя, лампочка светится, это говорит о её работоспособности. После запуска двигателя лампочка тухнет, что свидетельствует о нормальном режиме работы генератора. Если лампочка ярко светится или работает в полнакала при активном двигателе, то, скорее всего, произошло натяжение или обрыв ремня. Также это может указывать на неполадки в цепи или в самом генераторе.

Проверка генератора

Активная контрольная лампочка заряда аккумулятора не всегда свидетельствует о внутренних неполадках генератора. Обычно неисправность генератора проста и заметна. Перед демонтажем генератора, не лишним будет знакомство со схемой диагностики механизма. В некоторых случаях потребуется вольтметр, имеющий шкалу не меньше 15 Вольт. Если при диагностике видно, что цепь исправна и неполадка кроется в генераторе, то после демонтажа генератора проверяются все цепи, в том числе и реле-регулятор.

Монтируем регулятор напряжения генератора ВАЗ 2110

Регулятор напряжения на современном автомобиле автоматически и непрерывно корректирует ток возбуждения генератора. Причем данный процесс идет так, чтобы при изменении токовой нагрузки и частоты вращения генератора величина его напряжения оставалась в строго определенном интервале.

Регулятор напряжения – его главные функции

На автомобиле ВАЗ 2110 потенциал напряжения в генераторе формируется под влиянием переменного тока. Подобное явление становится возможным за счет наличия в генерирующем устройстве транспортного средства кремневых диодов. Ротор генератора (вращающаяся составляющая механизма) работает по далее приведенной схеме:

• сначала начинает функционировать коленчатый вал, на который оказывает воздействие ток;
• коленвал задает движение ротору;
• после этого начинает работать и непосредственно генерирующее устройство.

За всеми этапами озвученного процесса следит регулятор напряжения, который также нередко называют реле. Именно оно считается основным регулирующим узлом генератора.

Без регулятора генерирующий ток механизм ВАЗ 2110 не будет выполнять своих задач, которые указаны далее:

1. запуск генератора;
2. контроль (в автономном режиме) подачи тока;
3. «удержание» в определенном интервале напряжения.

Описываемое реле не подвергается ремонту. При поломке требуется замена регулятора, которая производится после проверки работоспособности данного узла.

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Процедура по разборке и ремонту генератора автомобиля:

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

12. Открутите 4 винта, под которыми находятся пружинные и плоские шайбы. Зажато сильно!

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

25. Со стороны контактных колец необходимо проверить свободность вращения подшипника. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, то подшипник необходимо заменить новым. Для этого с помощью съёмника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

26. Проверьте крышку автомобильного генератора со стороны контактных колец. Если на ней имеются серьёзные дефекты, то замените её новой.

27. Теперь самый сложный и решающий момент всех ваших действий – собрать всё обратно в порядке разборки генератора. Только в конце закройте правильно крышку (по поставленной ранее метки). Пружинную шайбу шкива генератора поставьте выпуклой стороной к гайке, а последнюю затянуть моментом 39–62 Н•м (3,9– 6,2 кгс•м).

Вот и ремонт генератора автомобиля завершился, удачи Вам и больше не ломаться!

Генератор ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112 — устройство, описание, схема

На автомобиле установлен генератор трехфазного переменного тока с электромагнитным возбуждением, диодным выпрямительным блоком и со встроенным регулятором напряжения модели 9402.3701 или аналогичный. Максимальная сила тока 80 или 90 А. Привод генератора осуществляется поликлиновым ремнем от шкива коленчатого вала. Генератор — это электрическая машина, превращающая механическую энергию, вырабатываемую двигателем, в электрическую энергию. При вращении ротора в трех статорных обмотках генератора генерируется переменный ток, для преобразования которого в постоянный в генератор вмонтирован выпрямительный блок на полупроводниковых диодах. Напряжение вырабатываемого генератором тока зависит от частоты вращения ротора и силы тока возбуждения, протекающего через обмотку ротора (обмотку возбуждения).

Для регулировки силы тока в обмотке возбуждения в генератор встроен автоматический регулятор напряжения. Он поддерживает в бортовой электросети автомобиля постоянное напряжение в пределах 13,2-14,7 В независимо от оборотов коленчатого вала двигателя. При одновременной работе мощных потребителей электроэнергии и низкой частоте вращения коленчатого вала (на холостом ходу) напряжение в бортовой сети автомобиля может быть ниже указанного предела. Аккумуляторная батарея при этом перестает заряжаться, а при большом потреблении тока — даже начинает разряжаться. Слабое натяжение ремня привода генератора приводит к его проскальзыванию по шкивам, что не позволяет генератору развить необходимую мощность и приводит к быстрому износу ремня. Косвенно проскальзывание ремня

генератора можно определить по тусклому свечению фар в темное время суток и по свистящему звуку в передней части двигателя при увеличении оборотов коленчатого вала.

РЕКОМЕНДАЦИЯЕсли на панели (щитке) приборов загорелась контрольная лампа заряда аккумуляторной батареи, не спешите сразу снимать генератор для ремонта или замены. Сначала проверьте исправность предохранителя F19, поступление напряжения +12В на обмотку возбуждения генератора при включении зажигания (разъем D) и натяжение ремня привода генератора. Исправность генератора можно проверить, не снимая его с двигателя. См. также Генератор — проверка без снятия с автомобиля

Схема электрических соединений генератора на автомобиле ВАЗ 2110, ВАЗ 2111, ВАЗ 2112: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — выключатель зажигания; 5 — контрольная лампа неисправности генератора в щитке приборов

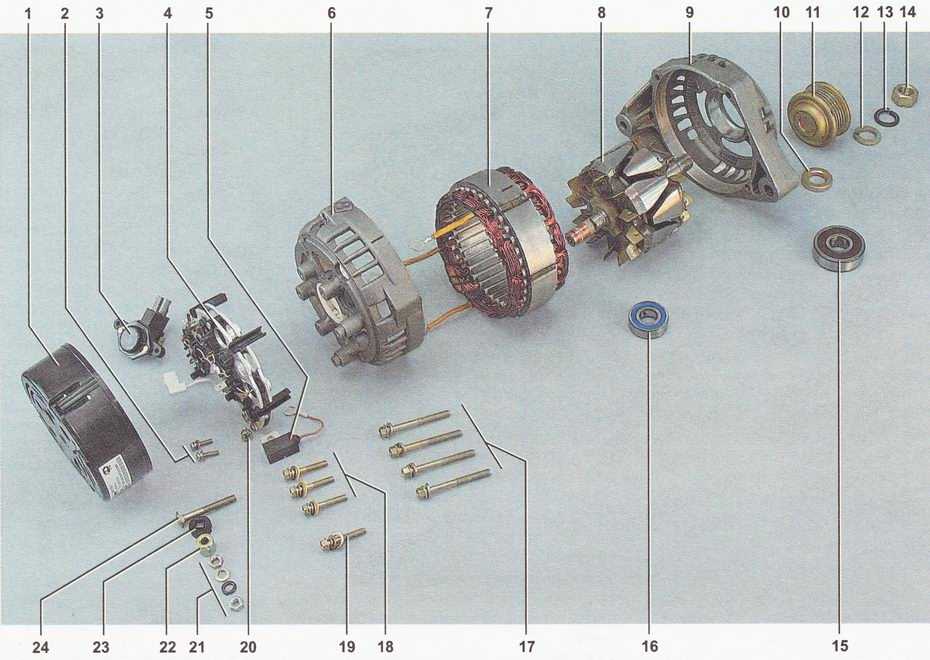

Детали генератора ВАЗ 2110, ВАЗ 2111, ВАЗ 2112: 1 — защитный кожух выпрямительного блока; 2 — винты крепления регулятора напряжения; 4 — выпрямительный блок; 5 — конденсатор; 6 — задняя крышка; 7 — статор с обмотками; 8 — ротор; 9 — передняя крышка; 10 — дистанционная втулка; 11 — шкив; 12 — шайба; 13 — пружинная шайба; 14 — гайка крепления шкива; 15 — передний подшипник; 16 — задний подшипник; 17 — стяжные болты крышек; 18 — болты (с изолирующими прокладками) крепления блока выпрямителей и выводов обмоток статора; 19 — болт (без изолирующей прокладки) крепления блока выпрямителей; 20 — винт крепления конденсатора; 21 — элементы крепления контактного болта; 22 — дистанционная втулка; 23 — изолирующая втулка; 24 — контактный болт

Полезные советы автомобилисту

Замена генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Генератор – очень важная вещь без которой ездить на автомобиле будет просто невозможно (Это если аккумулятор сел, если же ещё нет, то можно и на нём по ездить), благодаря нему (Генератору) аккумуляторная батарея и вся бортовая сеть у автомобиля питается током когда двигатель заведён, за счёт этого на заведённом движке можно случать долго музыку, включать на сколько угодно печку и т.д., (Вить аккумулятор то не садиться), но если генератор вдруг выйдет из строя, то машина будет ехать на одном аккумуляторе, долго она так не проедет (Смотря что включено, если музыка, а так же свет и другие приборы, то аккумулятор очень быстро сядет) и поэтому в конечном итоге когда аккумулятор разрядится, автомобиль встанет и больше не куда не поедет (Вить система зажигания питается электричеством, а если электричество не одна деталь в двигатель не будет подавать, то просто искры на свечах зажигания не будет, в связи с этим смесь не будет загораться, благодаря чему автомобиль вы больше не заведёте или если он был заведён, то сразу же заглохнет).

Примечание! Для замены генератора на новый, потребуется смотровая яма или же при помощи домкрата можно поднять автомобиль, снять колесо и таким образом работать, из инструментов же вам пригодятся: Гаечные ключи, если есть накидными так же запаситесь, ну и перчатками конечно, чтобы руки при работе не испачкать!

Где находится генератор? В передне приводных автомобилях он расположен очень удобно, в отличии от классики где из-за продольного расположения двигателя, к генератору подобраться бывает чутка сложно, но всё же в обоих автомобилях снять его не составит труда, просто понадобится время, силы и терпение и ещё WD-40 запаситесь на всякий случай, вернёмся ближе к теме, более подробно увидеть где генератор установлен, смотрите на фотографии которая расположена чуть ниже:

Когда нужно менять генератор? Менять или не менять это всё на ваше усмотрение, данная деталь довольно долгое время живет если она не подвергается воздействию на неё воды или чего ни будь подобного, но всё же основная проблема которая говорит что генератор пора снимать, это конечно же слабый ток который генератор из-за изношенности еле еле может подавать в бортовую сеть автомобиля (Фары тускло горят, при включении дополнительного оборудования фары или ещё что то начинает гореть ещё хуже, к примеру включили печку, она дует хорошо, включили фары, начала хуже дуть, включили щётки чтобы лобовое стекло протереть, а печка ещё хуже дует, это и говорит о том что слабый ток в бортовой сети который даёт один только аккумулятор), ещё генератор может не ровный ток давать (То есть он скачет, из-за этого свет фар может то тускнеть, то бить сильнее и так далее) или даже не давать его вообще, вот такого вот подобного рода проблемы будут проявляться если генератор у автомобиля будет неисправен, но его не всегда нужно менять, если к примеру щётки вышли из строя, то их можно заменить (Они стоят копейки) и эксплуатировать генератор дальше, более подробно как отремонтировать генератор, как проверить на исправность его щётки, диагностический мост и многое другое, читайте в статье: «Подробный ремонт генератора на передне приводном автомобиле».

Примечание! Самое главное когда генератор выходит из строя и перестаёт подавать нормальное напряжение в бортовую сеть, на приборной панели загорается лампа того что системы у автомобиля (Печка, фары и т.д.) питаются лишь от одной аккумуляторной батареи (На фото эта лампа стрелкой указана, при заведении движка она обязательно должна будет погаснуть), поэтому если вы увидели эту лампу и она не пропадает при работе двигателя, сразу можете уже грешить на генератор, но в начале его предохранитель проверьте (Не сгорел ли он)!

Как заменить генератор на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед началом, скиньте клемму минус с автомобиля, делается это при помощи гаечного ключа как правило размером «на 10», более подробно как скинуть клемму, читайте в статье: «Замена аккумулятора на автомобиле», в этой статье пункт 1 прочтите!

↑ Схема генератора ВАЗ 2110

1 — кожух, 2 — вывод «В+» для подключения потребителей, 3 — помехоподавительный конденсатор 2,2 мкФ, 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения), 5 — держатель положительных диодов выпрямительного блока, 6 — держатель отрицательных диодов выпрямительного блока, 7— положительный диод, 8— отрицательный диод, 9 — регулятор напряжения, 10 — задняя крышка, 11 — стяжной винт, 12 — передняя крышка, 13 — обмотка статора, 14 — дистанционное кольцо 15 — передний подшипник вала ротора 16 — шкив 17 — гайка 18 — вал ротора 19 — конусная шайба 20 — шайба 21 — клювообразные полюсные наконечники ротора 22 — сердечник статора 23 — втулка 24 — обмотка ротора 25 — задний подшипник ротора 26 — втулка подшипника 27 — контактные кольца 28 — щеткодержатель 29 — выводы обмотки статора 30 — дополнительный диод 31 — вывод «D» (общий вывод дополнительных диодов)
