Датчик уровня топлива автомобиля ваз 2114

Не работает указатель уровня топлива ваз 2114

Re: Указатель уровня топлива. Проблемы. Решения датчик объединен с электробензонасосом, установленным в топливном баке. датчик имеет переменный резистор из нихромовой проволоки. подвижный контакт резистора перемещается рычагом с поплавком. при пустом баке сопротивление датчика должно быть 315–345 ом, с баком наполненным наполовину – 108–128 ом, а при полном баке — не более 7 ом.

основные неисправности. переодически показывает пустой бак, машина не всегда заводится- плохой контакт минусового провода датчика ( он-же идёт и на насос). крепится он к шпильке крепления ручника к кузову, под карпетом. так-же возможно загрязнение ползунка реохорды датчика( подвижной ножки)

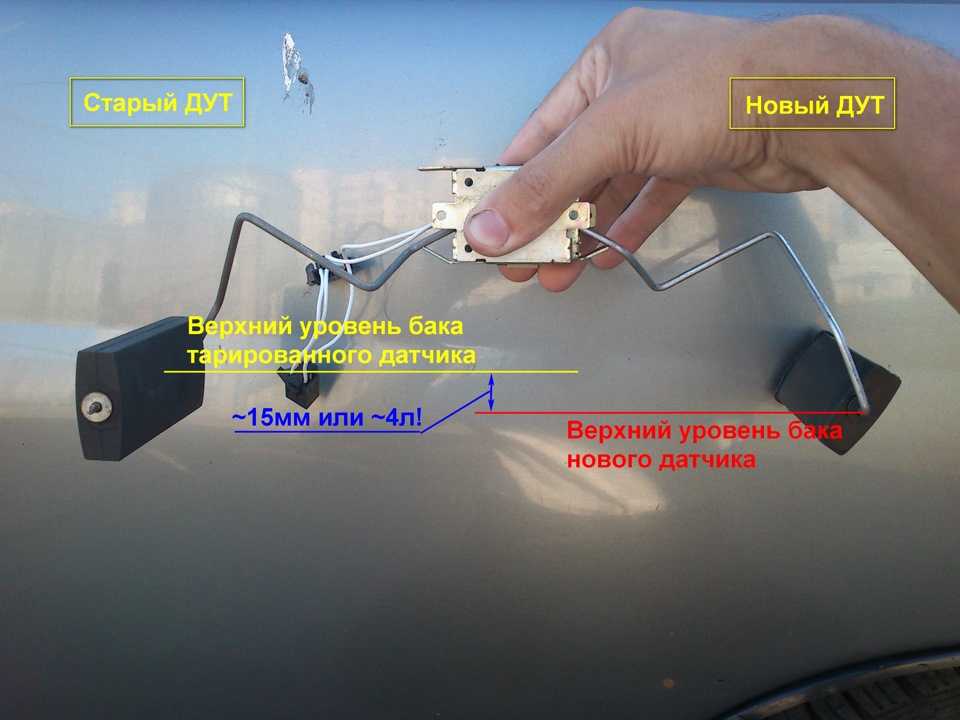

при 10л в баке показывает 15л — погнуто коромысло поплавка.

датчик показывает постоянно пустой бак ( машина заводится)- обрыв упровляющего провода ,слетел поплавок с корамысла, обрыв самого датчика

плавают показания датчика- грязные, либо обрывные дорожки .

датчики двигателя 1,5 отличаются от 1,6 по конструкции, и не совместимы. также датчики 1,5 делятся на свои подкатегории 01,02,03,04 и т д. для замены рекомендую снять датчи зарание и искать такой-же на рынке или переписать его номер.

кто знает причину неисправности (ваз 2115). симптомы таковы: включаешь зажигание показывает полный(не зависимо сколько бенза в баке) через минуту стрелка тупо падает на 0. замена датчика в баке проблему не решило.

указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. датчик представляет собой реостат с резистором из нихромовой проволоки. подвижный контакт реостата перемещается рычагом с поплавком. на конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

данные для проверки датчика указателя уровня топлива количество топлива сопротивление в баке датчика, ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

данные для проверки указателя уровня топлива: положение стрелки сопротивление указателя датчика, (при напряжении ом в бортовой сети 13–14 в) в начале шкалы 285–335 в середине шкалы 100–135 в конце шкалы 7–25

если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с “массой”. если стрелка отклонится, неисправен датчик или цепь, соединяющая его с “массой”. если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с “массой” правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов. отклонение стрелки укажет на неисправность цепи “датчик-указатель”. если стрелка не отклонилась, неисправен указатель или его цепь питания.

если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на “массу” или не работает указатель. исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. при этом у исправного указателя стрелка (при включенном зажигании) должна быть у отметки “0”.

при выходе из строя контрольных приборов или датчиков их заменяют.

Самостоятельный ремонт датчика уровня топлива

Отремонтировать ДУТ в ВАЗ 2114 может даже обычный автомобилист. Запчасти для датчика продаются в магазине товаров для авто. Требуется вытащить устройство из бака и ознакомиться с его параметрами. Маркировка размещена на передней части пластинки, непосредственно над шкалой реостата.

Если в поплавке есть отверстие, значит, устранить неполадку будет просто. Вытащите поплавок из гнезда фиксатора и установите новый. При загрязненности полос реостатной шкалы требуется осуществить их очистку. Очищать пластину требуется мягким тканевым материалом либо ватой, намоченной спиртом. Если оторвались провода, их можно аккуратно вернуть на место посредством пайки. Потрескавшуюся пластинку требуется менять на другую.

Замена топливного фильтра ВАЗ 2114 видео инструкция

Наверное, все знают, что надлежащий уход за автомобилем ВАЗ-2114 1.6, осмотр его технического состояния и своевременная замена изношенных деталей уменьшают вероятность возникновения поломок. В автотранспорте важны все детали и системы, но наиболее капризной считается топливная система, так как любая неполадка может вывести из строя всю работу двигателя. Основным ее компонентом является фильтр. Его предназначение – устранение любых примесей или ржавчины, которые могут наблюдаться в некачественном топливе. Очистка осуществляется благодаря наличию специальной фильтрующей бумаги, в итоге в автомобильный двигатель поступает качественный бензин, не предусматривающей в своем составе любых примесей. Для нормальной работы топливного насоса высокого давления необходимо исключительно чистое топливо, чтобы он длительное время не выходил из строя.

Вследствие продолжительной эксплуатации важный компонент может сильно загрязняться, поэтому потребуется быстрая замена топливного фильтра ВАЗ-2114. Стоит отметить, что инжектор требует более качественного бензина, чем карбюратор, поэтому топливные фильтры инжекторного двигателя необходимо менять чаще.

Что может указать на засоренность элемента

Так как очистительная бумага пропускает сквозь себя много примесей, ее ячейки со временем засоряются, что обязательно отобразится на работе мотора. Автолюбитель сможет сам понять, когда нужно заменить топливный фильтр по следующим признакам:

  • автомобиль стал потреблять больше масла;
  • двигатель начинает глохнуть, если выбирается холостой ход;
  • наблюдаются перебои в работе мотора, если повышаются обороты;
  • при запуске мотора возникают затруднения;
  • мощность двигателя намного снижается;
  • машина может начать тормозить, даже если не задействована педаль тормоза;
  • при движении в гору двигатель начинает троить.

Вышеперечисленные признаки являются основными, поэтому при их обнаружении следует как можно быстрее заменить засорившийся топливный фильтр. Данный процесс не сильно затруднителен, поэтому автолюбитель сможет произвести замену самостоятельно.

Какие необходимо подготовить инструменты для данной операции

Чтобы самостоятельно заменить фильтр в ВАЗ-2114, следует подготовить следующие инструменты:

  1. Новый качественный бензиновый фильтр.
  2. Уплотняющие кольца, которые подходят к бензопроводным патрубкам.
  3. Ключи на 19, 10 и 17.
  4. Емкости в двух экземплярах, они понадобятся для слива топлива и воды.

Первая емкость, которая будет использована для слива бензина, должна быть обязательно чистой и полностью сухой.

Поэтапная замена топливного очистителя

Провести замену засорившегося фильтра довольно просто, если делать манипуляции поэтапно, придерживаясь рекомендаций специалистов:

  • снимаются все клеммы с автомобильного аккумулятора, чтобы полностью обесточить автотранспорт;
  • на защелках болтов, фиксирующих скобу, следует немного ослабить фиксацию;
  • крепление, удерживающее фильтр, следует тщательно обработать специальной смазкой, чтобы упростить процесс изъятия детали;
  • при помощи двух ключей снимается штуцерный элемент. Для этого нужно ключом на 19 зафиксировать сам очиститель, а 17-м номером отвинтить штуцерный элемент, относящийся к подводящему бензопроводу. В сухую емкость следует не спеша, чтобы не разлить, слить остаток топлива, который может остаться в бензопроводе;
  • такая же манипуляция должна быть проведена с другой стороны топливного очистителя;
  • трубки топливного провода отсоединяют от основания;
  • при помощи ключа на 10 слегка отвинчивается хомут;
  • аккуратно вынимается топливный фильтр. Не стоит спешить с данным процессом, чтобы не повредить других элементов топливной системы автомобиля.

Сборка деталей осуществляется в обратном порядке, рекомендуется при установке нового фильтра заменить все уплотнители в виде колец. Если на новой детали будут видны бензиновые капли, их следует тщательно устранить при помощи чистой тряпки. В ином случае можно сократить срок эксплуатации обновленного элемента.

https://youtube.com/watch?v=ZBUeKu7vg6E

Топливный модуль

Топливный модуль представляет собой единый блок, куда входит сам насос, датчик указателя уровня топлива в сборе с пластиковым поплавком, заборная камера, фильтр (сеточка).

Топливный модуль на 1,5 и на 1,6 литровые двигатели отличаются между собой.

Топливный модуль на двигатель 2111 (1,5I) – КОД 2112-1139009-12.

Топливный модуль на двигатель 11183 (1,6I) – КОД 21101-1139009-01.

Признаки неисправности бензонасоса

  1. Авто не заводится. Возможной причиной может служить нерабочий, или полу рабочий бензонасос. Бензонасос должен создавать определённое давление в топливной системы для нормальной работы. Но причиной неисправности может служить не только бензонасос, в любом случае, первым делом нужно замерить давление в топливной рампе, проверить искру и уже делать соответствующие выводы. Более подробную информацию можете найти здесь .
  2. Бензонасос не «жужжит» после поворота ключа зажигания. Здесь скорее всего дело уже кроется в проводке к бензонасосу. Данной проблеме посвящена отдельная статья .
  3. Перебои в работе двигателя.
  4. Автомобиль дергается на малом ходу. Опять же, сам бензонасос может быть в порядке, здесь уже проблемой может быть фильтр малой очистки (сеточка) под бензонасосом.

Какое давление должен создавать бензонасос?

Давление, создаваемое бензонасосом должно быть не менее 3,2 бар.

Рабочее давление в топливной рампе для двигателя 1,5л: от 285 до 326 кПа.

Для двигателя 1,6л: от 375 до 390 кПа.

Если же давление не соответствует рабочим показателям, то возможными причинами неисправности могут служить следующие элементы:

Как заменить бензонасос?

Бензонасос должен постоянно держать давление. Если на 3000 оборотах давление начинает постепенно падать — то бензонасос просто не успевает качать. Такой бензонасос нужно заменить.Чтобы заменить бензонасос, воспользуйтесь статьей .

Где находится масса на бензонасос (топливный насос)?

Слабым местом на Самарах является масса бензонасоса. Из-за окисления или плохого контакта машина начинает плохо заводится, да и вообще возникают проблемы с запуском двигателя. Крепление массы бензонасоса находится под креплением рычага ручного тормоза.

В любом случае, первым делом нужно проверить давление в топливной рампе, затем делать уже выводы.

Общие сведения о датчике

Для начала рассмотрим основные особенности ДУТ:

  1. В первый год или несколько лет устройство работает нормально и может выполнять все возложенные на него функции. Но поскольку сам по себе контроллер уровня топлива ВАЗ 2115 имеет достаточно хрупкий корпус, регулярные температурные перепады, особенно зимой, способствуют снижению его ресурса эксплуатации.
  2. Владелец авто должен периодически производить диагностику регулятора, поскольку со временем его герметичность начинает нарушаться. Соответственно, как минимум необходимо время от времени зачищать контакты от окисления. Если контакты начала сыпаться, их можно просто заменить.
  3. Выбор нового регулятора уровня топлива на ВАЗ осуществляется с учетом маркировки, отмеченной на корпусе.
  4. Оригинальные устройства обладают аналоговым выходом на контрольный щиток. По сравнению с цифровыми девайсами такие варианты менее совершенны.
  5. В случае выхода из строя регулятора расхода топлива бортовой компьютер будет сигнализировать об этом водителю.

Бензонасос «четырки» со встроенным ДУТ

Где находится?

Если вы читаете эту статью, вам наверняка будет интересно знать, где находится контроллер. В автомобилях ВАЗ 2114 устройство находится в одном модуле с бензонасосом. Так что если девайс врет и вы хотите произвести его замену, вам придется демонтировать модуль целиком.

Устройство и принцип работы

Как можно догадаться, предназначение контроллера уровня бензина заключается в определении уровня горючего в бензобаке с последующей передачей этих данных на контрольный щиток.

Конструкция девайса состоит из:

  • резисторного элемента;
  • поплавка с рычагом;
  • специального скользящего контакта для отключения и включения на приборной панели диодного индикатора состояния уровня горючего.

Что касается принципа работы, то регулятор топлива на ВАЗ 2114 функционирует в результате перемещения поплавка по мере замера объема горючего в бензобаке:

  1. Показатель сопротивления на переменном резисторном элементе изменяется, в результате чего меняется и параметр сопротивления в цепи в целом.
  2. В результате того или иного уровня сопротивления определяются параметры объемы бензина на контрольном щитке.

Также следует отметить, что отечественные транспортные средства оснащаются девайсами БМ-150 — эта информация вам пригодится, если вы решите заменить устройство своими силами (автор видео — Сергей Л).

Распространенные неисправности

Вариантов неисправности регулятора может быть несколько:

Показания устройства прыгают. Как правило, это обусловлено износом контактных дорожек на схеме, что происходит в результате постоянного воздействия бегунка конструкции. Чтобы избавиться от такой неисправности, можно попробовать загнуть бегунок так, чтобы он был чуть выше стертого на схеме места. Но если стерся большой участок, то вероятнее всего, регулятор надо будет менять полностью.
Врать девайс может в том случае, если он не отрегулирован, то есть проблему позволит решить обычная настройка.
Иногда бывает такое, что устройство зависает на «0». В этом случае придется производить демонтаж контрольного щитка приборов и найти сам индикатор, в частности, вам потребуются именно контакты. Гайки, на которых они фиксируются, нужно будет открутить, а сами контакты — зачистить

Помимо этого, следует уделить внимание и контактам на массе, то есть на кузове. В некоторых случаях причина кроется в том, что контроллер просто заклинил, но может быть и такое, что он вышел из строя.

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

  1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
  2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
  3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
  4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика

Порядок действий следующий:

  • с помощью отвертки сдвинуть стопорное кольцо;
  • снять крышку модуля;
  • снять клеммы датчика и освободить крепления от крышки;
  • отсоединить колодку;
  • освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Не работает датчик уровня топлива

ДУТ, как и любые другие элементы автомобиля, может систематически выходить из строя, в результате чего появляется потребность в ремонтных работах. Сейчас мы подробно рассмотрим самые частые причины данного явления:

  1. Если показания ДУТ постоянно меняются («скачут»), возможно, на плате износились контактные дорожки, которые под влиянием времени стираются в результате того, что по ним постоянно перемещается бегунок устройства. Если стертая площадь не большая, попробуйте загнуть бегунок таким образом, чтобы он расположился выше стертого места, однако при большой площади износа, решить проблему удастся лишь заменив датчик.
  2. Бывает, что при полном топливном баке, указательная стрелка датчика возвращается к нулевому значению. Возможная причина данного явления — неправильно размещенный ограничитель хода поплавка.
  3. При работающем моторе и включенном зажигании, указательная стрелка остается неподвижной. Как правило, причина кроется в повреждении соединительных проводов, окислении их наконечников, неисправности приемника указателя или в перегорании предохранителя.
  4. Если указательная стрелка уровня топлива постоянно падает к нулевому значению и, при этом, еще и дергается, следует проверить токосъемник, вероятно, он недостаточно касается резистора датчика, либо оборвалась обмотка резистора.
  5. Кроме того, лампа предупреждения о минимальном уровне горючего в баке может вовсе перестать работать или работать некорректно, с перебоями. В данном случае, скорее всего проблема кроется в резисторе и, возможно, придется его заменить.

Наиболее распространенная проблема потенциометрических датчиков — быстрый их износ, а также окисление дорожек, чем и определяется появление описанных выше проблем.

Рекомендуем: Накачка шин азотом — реальные преимущества или маркетинговый ход?

Как заменить датчик уровня топлива на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) Чтобы его снять в начале бензонасос нужно будет вытащить из бензобака, о том как это сделать, мы уже писали чуть выше (Ссылка была на статью по снятию этого насоса), после того как насос будет снят, можете переходить к его разборки и снятию датчика уровня топлива с автомобиля (В зависимости от того какой двигатель стоит в вашем автомобиле, топливный насос и сам датчик могут различаться), если же ваша машина оснащена 1.5 инжекторным двигателем от автомобилей семейства ВАЗ 2110, то на них датчик крепится на винтах (Указаны зелёными стрелками, сам датчик синей показан на маленьком фото ниже) отвернув которые, датчик можно будет снять с автомобиля, но если же ваш автомобиль оснащён родным 21114 двигателем 1.6 который специально для семейства Самара 2 был спроектирован (Точно такой же двигатель кстати и на калины ставится), то на нём бензонасос идёт уже нового образца с встроенным в него регулятором давления топлива (Но это вам не нужно), отличить такой бензонасос можно очень легко по внешнему виду, а именно достаточно будет просто кинуть взгляд на датчик и если он у вас крепится не за счёт винтов, а за счёт боковых фиксаторов (Указаны красными стрелками), то значит у вас установлен двигатель 1.6 и бензонасос нового образца, датчик на нём снимается гораздо прощё, достаточно просто разжать эти самые боковые фиксаторы и после чего сдвинув по пазам вверх данный датчик, снять его с насоса и при необходимости заменить на новый.

Примечание! После снятия датчика, за счёт сдвигания его на верх, отсоедините все колодки проводов которые от него идут и которые вставляются в разъёмы, отсоединяются они легко, чтобы отсоединить первую, достаточно будет фиксатор отогнуть (Указан цифрой 3) и после этого отсоединить колодку от вывода, для того чтобы отсоединить вторую, достаточно будет в паз который указан цифрой 2 на маленьком фото вставить отвёртку, которая бы нажала на фиксатор 1 (см. опять же маленькое фото) и тем самым вынуть колодку, тем самым обе они отсоединены и вы полностью сняли датчик с бензонасоса автомобиля!

2) Чуть выше информация касается инжекторов, но автомобили ВАЗ 2115 оснащались вить ещё и карбюраторными двигателями от автомобилей семейства Самара, поэтому принцип снятия этого датчика на таких машинах немного другой но очень похожий, заключается он в следующим, в начале точно так же снимается подушка заднего сиденья, после этого опять же шумоизоляционный материал (Если он есть) убирается в сторонку и перед глазами будет лючок датчика, он выворачивается при помощи отвёртки и после этого снимается с автомобиля, затем от датчика отсоединяется колодка проводов которая указана красной стрелкой, отсоединяются шланги которые к нему подведены и выворачиваются по кругу шесть гаек и после чего датчик вынимается из бензобака (Более подробно как это сделать, читайте в той же самой статье по замене бензонасоса, там всё похоже, просто на инжекторных двигателях в этом месте стоит сам насос, а на карбюраторе датчик, кстати в конце статьи есть видео-ролик, по замене данного датчика на карбюраторных автомобилях).

Установка: Устанавливается новый датчик на своё место в обратном порядке снятию, но когда старый снимется не спешите бежать за новым и покупать его в автомагазине, потому что оживить и старый можно, как мы сказали ранее если датчик выдаёт неверные показания то подгибанием тяги поплавка можно это всё выровнять, а подгибать нужно следующим образом, включается зажигание и переводится поплавок и тяга в самое нижнее положение, если датчик показывает что в бака есть ещё бензин хотя поплавок в самом низу находится, то вы его вниз подогните до того пока стрелка индикатора топлива не покажет что в бензобаке бензин закончился, как только показала, произведите ту же самую операцию подняв тягу до упора вверх и если стрелка покажет что бак полон, то значит вы его отрегулировали правильно и можно на нём ездить.

Дополнительный видео-ролик: Более подробно увидеть как датчик заменяется на инжекторных автомобилях, вы можете просмотрев для этого ролик который размещён ниже:

Примечание! Что касаемо карбюраторных движков, то на них датчик снимается практически так же просто он совсем другой идёт и проверить его ещё можно при помощи омметра, более подробно о том как его снять и подогнув тягу настроить, смотрите в ролике ниже:

источник

Почему не работает датчик уровня топлива? Распространенные причины и способы ремонта

Наверное, многим приходилось сталкиваться с вопросом: почему не работает датчик уровня топлива? А бывает и такая ситуация: после запуска двигателя датчик показывает, что в баке пусто, а во время движения значение на датчике выходит на нужный уровень. Также возможен вариант такой: стрелка зависла на нуле, а на самом деле еще пол бака или значения на приборной панели постоянно изменяются. Без работающего как положено датчика бывает очень сложно, особенно при дальних поездках. Нужно постоянно держать в голове момент последней заправки и ее объем, и держать в багажнике на всякий случай канистру с топливом. В связи с массой неудобств из-за одного датчика, будем в статье разбираться в проблеме.Почему не работает датчик уровня топлива? В чем причина поломки? Попробуем в этой статье описать возможные варианты выхода из строя датчика, а также причины сбоя в показаниях. Наиболее часто встречаемым датчиком можно считать – потенциометрический. Такая распространенность обусловлена его простотой, не высокой стоимостью и четкостью получаемых значений. Однако изнашивается он также очень быстро, возможно окисление дорожек. Из-за большой распространенности данного вида датчика, возможные проблемы выхода из строя рассмотрим на его примере. Показания датчика скачутПричиной непостоянных значений датчика является изнашивание контактных дорожек на плате. Дорожки изнашиваются из-за постоянного воздействия бегунка датчика топлива. Одним из вариантов решить эту проблему с минимальными потерями – это загиб бегунка таким образом, чтобы он стал выше истертого места на плате. Однако если вытерся значительный участок, то подгибанием проблему уже не решить. В этом случае надо заменять датчик на новый. Перед заменой датчика надо изучить инструкцию и вычитать там информацию об его сопротивлении

Это весьма важно, так для одной марки машины могут быть датчики с различным сопротивлением, и при установке индикатора с несочетаемым сопротивлением, будет очень сложно ориентироваться в показаниях. Лучший вариант это извлечь старый прибор и отправиться с ним в магазин

Датчик уровня топлива «врет»Индикатор уровня топлива может, как занижать, так и завышать практические значения количества топлива. При таких симптомах, может помочь регулировка датчика. Существует два вида регулировки при таком виде неисправности.

  • Первый: передвигаем штифт поплавка в два крайних положения, при этом на индикаторе стрелка должна попадать также в два крайних положения 0 (пустой) и 1 (полный). Если в крайнем из положений штифта стрелка не установилась в «0» или «1», то необходимо загнуть штифт таким образом, чтобы он остался подвижным и отрегулировать с загнутой осью;
  • Второй метод: разберите панель приборов и доберитесь до самого датчика уровня топлива, снимете стрелку с него и присоедините провода на датчик обратно. Заведите машину и дайте выдержку порядка 10 минут. Затем выставьте ось указателя в крайнее положение «1» и подсоедините указательную стрелку.

Если датчик завис на «0»Нужно разобрать приборную панель и опять-таки добраться до индикатора топлива, найти контактные провода идущие к нему. Там будут гаечки, которые нужно открутить, зачистить наждачной бумагой (от окисления) и поставить назад, плотно затянув

Также необходимо просмотреть и зачистить все массы на кузове (отдельное внимание массе под ручником). При этой проблеме также возможным может быть заклинивание поплавка в баке

Ну и как самый распространенный вариант, выход датчика уровня топлива из строя.Каким образом выяснить: проблема в самом датчике или индикаторе?Берем мультиметр и замеряем сопротивление на датчике (проверка индикатора):

  • если бак полный, то примерное значение сопротивления будет составлять около 7 Ом и менее;
  • если примерно половина бака, то сопротивление колеблется от 108 до 128 Ом;
  • если бак опустошён, то значение на мультиметре зарегистрируется примерно от 315 до 345 Ом.

Проверка датчика:

  • отключаем провода, идущие на датчик;
  • подключаем сопротивление (R=330 Ом) и добавляем в последовательную цепь резистор (R=10 Ом);
  • заводим машину;
  • начинаем изменять сопротивление на резисторе ползунком: от 0 до 10 Ом;
  • стрелка на датчике должна плавать от «пусто» до «полный».

*также мультиметром легко проверить катушку зажиганияТак в зависимости от вышедшей из строя детали (датчик или индикатор), проводим замену на новую. Таким образом, в статье рассмотрена тема: почему не работает датчик уровня топлива. При выходе из строя такой детали, возможна масса вариантов причин от простейших к весьма сложным.

Самостоятельный ремонт датчика уровня топлива

Отремонтировать ДУТ в ВАЗ 2114 может даже обычный автомобилист. Запчасти для датчика продаются в магазине товаров для авто. Требуется вытащить устройство из бака и ознакомиться с его параметрами. Маркировка размещена на передней части пластинки, непосредственно над шкалой реостата.

Если в поплавке есть отверстие, значит, устранить неполадку будет просто. Вытащите поплавок из гнезда фиксатора и установите новый. При загрязненности полос реостатной шкалы требуется осуществить их очистку. Очищать пластину требуется мягким тканевым материалом либо ватой, намоченной спиртом. Если оторвались провода, их можно аккуратно вернуть на место посредством пайки. Потрескавшуюся пластинку требуется менять на другую.

Устранение неисправностей

Если стрелка на передней панели показывала не верный уровень бензина, установим возможные причины этого недуг, и приведем способы их решения. Когда уровень топлива завышается либо занижается, может помочь регулировка самого контроллера:

  • Проведите спицу поплавка от одного крайнего положения (полный бак) к другому (пустой бак)
  • При этом стрелка на передней панели тоже должна двигаться от нуля (бак пуст) до метки «1» (бак полон)
  • Если в каком либо из крайних положений поплавка стрелка на передней панели показывает показывать неверный уровень топлива, тогда нужно немного подогнуть левый либо правый регулирующие язычки, чтобы спица поплавка могла двигаться чуть левее либо чуть правее крайнего положения

  • Выключаем зажигание, разбираем приборную панель
  • Снимаем стрелку указателя с ее штифта
  • Затем подключаем все проводки, идущие к комбинации приборов
  • Включаем зажигание и ждем некоторое время, пять — десять минут примерно
  • Затем спицу контролера уровня топлива переводим в крайнее положение, соответствующее полному баку
  • На панели приборов стрелку указателя устанавливаем так, чтобы смотрела точно на «1» (полный бак) и фиксируем ее

Если указатель панели приборов указывает на пустой бак (полное отсутствие топлива), а на деле топлива еще пол бака:

  • Проверьте контакты на задней стороне панели
  • Снимите приборную панель и подтяните гаечки с обратной стороны панели, которые прикреплены к указателям, чтобы создать контакты
  • Проверьте все проводки массы особенно, расположенный под ручным тормозом
  • Возможно, поломка в самой панели приборов, и необходим ее ремонт, либо замена
  • Если сбилась стрелка указателя уровня топлива, нажмите на кнопку суточного пробега, включите зажигание
  • Возможно, застревает (подклинивает) поплавок в баке.
  • Либо проблема решается заменой ДУТ

Вот собственно и все, замена датчика уровня топлива на ваз 2115 вас больше не пугает и не составляет большой проблемы. Видео по замене ДУТ, поможет вам, если вы чего-то не поняли.

источник
