Клапанная крышка на шевроле лачетти: замена, момент затяжки

Снятие клапанной крышки и замена прокладки

Клапанную крышку на ВАЗ 2106 приходится снимать во многих случаях, начиная от процедуры натяжения цепи привода ГРМ, регулировки клапанов и заканчивая разборкой двигателя. Снимается она не трудно и сделать это можно за 10 минут при наличии нужного инструмента, полный перечень которых я приведу ниже:

Головки на 8 и 10
Удлинитель
Трещотка или вороток
Плоскогубцы

Прежде чем приступать к выполнению этого ремонта, понадобится выполнить некоторые процедуры, чтобы освободить доступ для снятия клапанной крышки. А именно, первым делом необходимо снять корпус воздушного фильтра, так как он нам будет мешаться.

Для этого откручиваем три гайки крепления крышки фильтра и снимаем ее, а потом вынимаем фильтр:

Затем откручиваем 4 гаечки крепления корпуса к карбюратору:

И снимаем корпус, предварительно отсоединив шланг от сапуна воздухозаборник:

Теперь необходимо отсоединить тягу привода заслонки карбюратора, подняв ее вверх и отведя в сторону. Если у вас стоит стопорное кольцо, то его предварительно необходимо извлечь:

Также стоит сразу отсоединить тросик подсоса. Для этого сначала ослабляем гайку ключом на 8, которая показана стрелкой на фото ниже и плоскогубцами немного отпускаем зажим тросика (болтик):

После чего вынимаем тросик подсоса, так как он свободен и больше ничем не крепится:

После этого можно приступать к откручиванию восьми гаек крепления клапанной крышки ВАЗ 2106. Удобнее всего это делать с помощью трещотки с длинным удлинителем и головкой на 10.

Когда все гайки отвернуты, пробуем поднимать крышку клапанов и снимать ее со шпилек. Окончательно вынимается она под определенным углом, придется немного поворочать и наклонять по разным сторонам, чтобы она ни за что не цепляла и свободно вынулась.

После того, как клапанная крышка снята, можно производить проводить необходимые процедуры, для чего именно она и снималась. Если требуется замена прокладки, то меняется она также просто. Снимаете старую прокладку, тщательно вытираете посадочное место на головке блока цилиндров и надеваете новую прокладку на шпильки. Крышку перед установкой также желательно очень хорошо вытереть, чтобы она была сухая.

Установку производим в обратном снятию порядке. Не забываем поставить обратно тросик и тягу карбюратора, а также одеть все отсоединенные шланги.

Что нужно для замены. Подбираем материалы

При подборе расходников очень важно уделить внимание качеству прокладок и герметиков, если мы будем их использовать. Вместо жидкости для чистки карбюраторов или инжекторов подойдет раствор керосина и растворителя, также можно использовать малярный обезжириватель

Частично мы уже разобрались в артикулах и наименованиях материалов, необходимых для замены прокладки. Осталось все это собрать вместе:

Штатный набор инструментов.
Динамометрический ключ.
Жидкость (аэрозоль) для чистки карбюраторов или инжекторов.
Герметик по желанию, марки мы указали выше.
Сама прокладка. Она может быть как оригинальная GM 965 14 596 для 1,8-литрового мотора или GM 963 53 002 для моторов 1,6 и 1,4 л. Аналогов на рынке тьма — это и VictorReinz 155345601 (1,4 и 1,6 л), и PartsMall 963 53 002, и 963 51 213 с Т-образным профилем.
Новые болты для клапанной крышки GM 94 500 909.

Прокладка GM 965 14 596

А теперь запасаемся терпением и начинаем замену.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.

Снимаем минусовую клемму.
Откручиваем пластиковую декоративную накладку.

Пластиковая накладка отмечена стрелочкой.
Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

Послабляем хомут и снимаем шланг справа.

Снимаем два шланга слева.
С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

Отключаем колодку проводов от датчика положения распредвала.
Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

Проверяем состояние и натяжение приводного ремня.
Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

Откручиваем болты крепления крышки ключом на 10.
Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

Снимаем крышку головки блока цилиндров.
Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
Очищаем привалочную плоскость на головке блока и обезжириваем её.

Чистим поверхность головки блока от масла и старого герметика.
Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

Наносим немного герметика, как показано на рисунке.
Надеваем на болты новые уплотнительные кольца.

Устанавливаем новые уплотнительные кольца.
Устанавливаем крышку на место, устанавливаем болты.

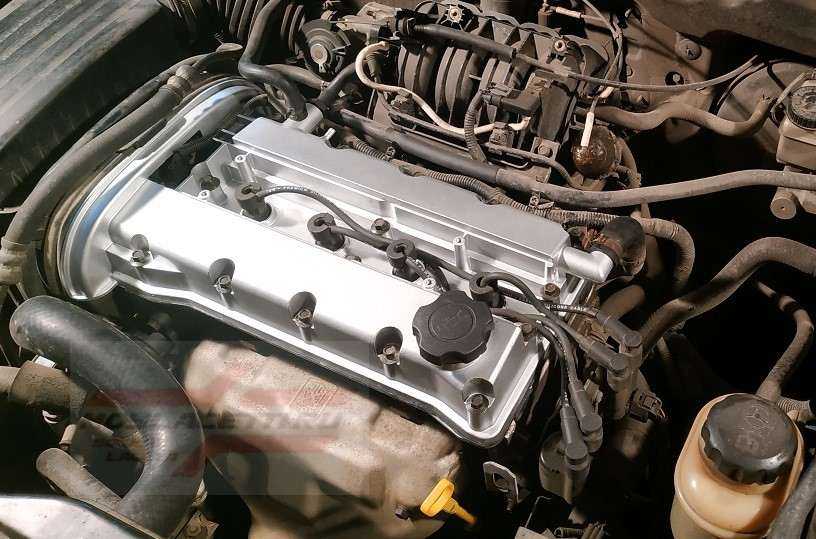

Устанавливаем крышку.

Полезные советы

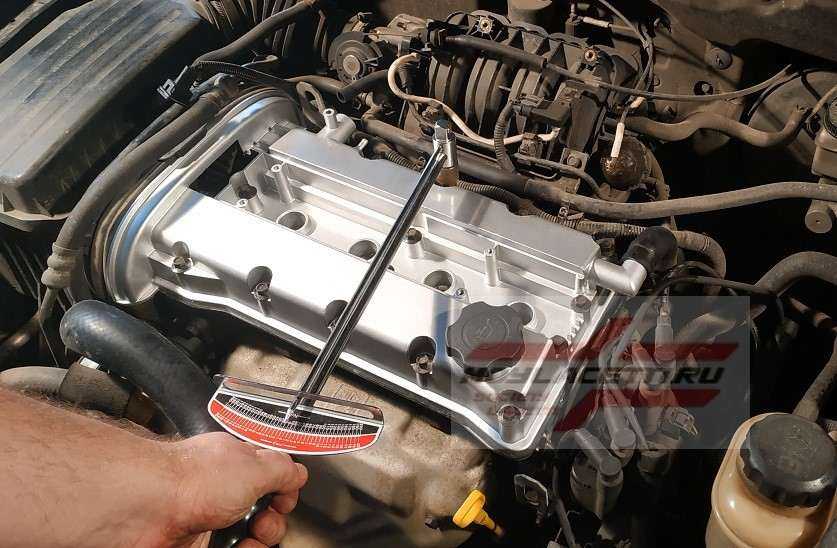

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

Набор ключей и отвёрток.
Плоскогубцы.
Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Как заменить прокладку крышки клапанов Лачетти

Мы должны понимать, что имеем дело с не самой совершенной клапанной крышкой и любая грязь или инородная частица на плоскости головки блока снова приведут к подтеканию масла

Очень важно во время работы быть предельно аккуратным, точно соблюдать моменты затяжки болтов и чистоту. В противном случае от течи масла нам не избавиться

Работа не займет больше часа, если следовать определенному алгоритму:

Снимаем минусовую клемму с АКБ.
Откручиваем декоративную крышку, если она есть.
Ослабляем хомуты крепления патрубков системы вентиляции картера, снимаем два патрубка слева и один справа.
Отключаем разъем с жгутом проводов от датчика положения распредвала.
Удаляем высоковольтные провода, сняв их со свечей.
Головкой на 10 отворачиваем болты крепления крышки клапанного механизма, их 15 штук.
Снимаем крышку.
Тщательно моем и обезжириваем клапанную крышку изнутри, удаляем старую прокладку, обезжириваем привалочную поверхность головки блока.
При желании использовать герметик, наносим тончайший слой на прокладку и на плоскость головки.
Заправляем новую прокладку в крышку.
Ставим ее на место, надеваем уплотнители на болты и наживляем их.
Прожимаем крышку согласно схеме и соблюдая усилие.

После установки крышки без герметика двигатель можно запускать сразу. Декоративную крышку лучше пока оставить в покое и понаблюдать за поведением прокладки в течение нескольких дней, а после установить на место, если течь не наблюдается. Удачной всем работы и чистого двигателя!

Как заменить прокладку клапанной крышки

Детальный процесс я уже описывать не буду, потому как прошел уже год с того момента, но думаю для всех информация актуальна. Я опишу основные моменты. Что было приобретено:

Сумма не хилая, для замены обычной прокладки, но когда она течет через день, другого просто решения и не могло быть.

Везде абсолютно во всех своих мануалах автолюбители описывают замену с герметиком. Но у меня друг спросил – а зачем там герметик, если у тебя пластиковая крышка? Все прошлые «мастера своего дела» на СТО ставили прокладку на герметик, поэтому уже после покупки было решено герметик НЕ использовать! Потому как по логике он нарушает целостность прокладки и с завода он не предусматривается там, это уже самоделы придумали его туда добавлять при укладке. Я таким самоделием решил не заниматься и сделать все по правилам, в любом случае ключ есть, менять уже смогу сам(подумал я).

При замене происходят банальные шаги – откручиваем болты, снимаем крышку, чистим ее, вынимаем прикипевшие колечки из пазов, точнее, то, что от них осталось. Чистим прилегающую поверхность на двигателе, от прошлых спецов, которые промазали все герметиком и устанавливаем в обратном порядке. Сложным моментом может быть установка крышки без герметика, обычно ее немного мажут, чтобы она не выпадала из пластиковых пазов, но отличие Victor Reinz от «дешманской» в том, что у нее есть бобышки, которые позволяют плотно входить в паз и удерживаться в нем.

Нюансы

По моему мнению прокладки у меня начинали течь через несколько дней по 3-м причинам.

Именно поэтому было решено заказать динамометрический ключ, потому как на сервисах все делают это от руки! А потом от колечек, как мы видели выше – ничего не остается! Все потому, что они портятся еще на моменте установки, а не в процессе эксплуатации. Но, это мое субъективное мнение и умозаключение.

Фото проделанной работы:

Возможно, в моем руководстве и личном опыте есть погрешности, но, как минимум я повысил срок службы прокладки уже до года. Ровно год у меня сухо под капотом, сейчас потеет в районе ГРМ, но это уже думаю сальник распредвала, не похоже на прокладку, потому как она и при первой, и при второй замене текла в других местах. Кстати, течь начинает именно там, где мажут герметиком, поэтому еще раз – на пластиковых крышках не нужно использовать герметик! Он принесет вам горе! Без использования герметика в том месте, где раньше текло, а это в месте бобышек – сухо! Вывод – герметик там лишний! Если остались вопросы, задавайте, отвечу, сложно найти помощь в таких ситуациях, когда в интернете всеми давно забытые форумы без ответа.

(5 голосов, в среднем: 5 из 5)

не скупись ставь лайк
Подписка на обновления:

Первая замена

Рассказывать о том, что сервис-мэн делал мне эту процедуру полдня и на следующий день я увидел открученный болт после его работы я не буду, скажу лишь то, что прокладка у меня проходила буквально . Сразу через несколько дней двигатель снова в потеках. Возможно, это старое масло при нагревании снова блестит, поэтому через несколько месяцев я помыл двигатель и через несколько дней он снова в масле.

Менять снова я ее не стал, потому что это было бредом, только поставил новое и снова менять? Везде пишут, что это болячка Лачетти, но не через пару дней же? Все пишут о каких-то , чего? У меня и не проходит. Ну, да ладно, я забил. Кстати, еще товарищ, который болты недозакрутил дал умозаключение, что течет из под ГОЛОВЫ! На фото видно, что самая темная часть, где-то в том районе. По факту — никаких потеков там нет, прочитаете дальше. Но, по сути я мог попасть на работу в 7 тыс. руб. за полную разборку двигателя и шлифовку ГБЦ, просто потому что этот Вася уверен, что течь оттуда. Поехал на другое СТО — там мне сказали, что тут все неоднозначно, нужно помыть, обезжирить и поездить еще 5 тыс. км и наблюдать. Вот — это уже другой разговор! Я думаю, все автолюбители ненавидят СТО из-за таких вот спецов.

Признаки выхода из строя прокладки клапанной крышки и его причины

Есть несколько признаков выхода из строя прокладки клапанной крышки Лачетти, и определить их довольно просто даже не будучи профессиональным автомехаником:

появление масла в свечных колодцах и на свечах;
масляные потеки на блоке двигателя под клапанной крышкой;
постоянная потеря масла после долговременной работы двигателя.

Последнее может быть признаком не только течи прокладки, но и других неисправностей в работе двигателя. Но в совокупности с одним из первых двух потеря масла только подтверждает вероятность, что прокладка под клапанной крышкой стала непригодной для использования.

Прокладка клапанной крышки Lacetti может выйти из строя по нескольким причинам. Во-первых, это систематический перегрев машины. Из-за постоянного нарушения температурного режима, материал, из которого изготовлена прокладка, теряет эластичность и становится очень твердым, что приводит к его расслоению.

Во-вторых, использование некачественного герметика при установке прокладки. Он может попросту не выдерживать температуры, до которой нагревается двигатель, и пропускать масло.

В-третьих, перетягивание гаек на шпильках клапанной крышки, что приводит к механическим повреждениям прокладки.

Четвертая и самая распространенная причина выхода из строя прокладки клапанной крышки – это время или пробег. Производитель и большинство опытных владельцев Lacetti рекомендуют менять ее через 3 года эксплуатации или 80 тысяч километров пробега.

Последовательность действий и рекомендации

Рекомендуется совершать операцию осторожно, а также не перетягивать болты, поскольку они легко ломаются. Если же вы затянули большую часть болтов и потом сломали — придётся выкручивать все болты, удалять сломавшийся и заново всё вкручивать

Первым делом нужно демонтировать декоративную накладку мотора.
С правой стороны клапанной крышки необходимо ослабить хомут и отсоединить шланг.

Снимаем декоративную накладку двигателя. Послабляем хомут и снимаем шланг справ и две трубки слева.

Отсоединяем также две трубки, что идут к левой верхней части механизма.
После этого требуется отключить колодку кабелей от датчика положение распределительных валов.
Провода, что идут к свечам также отсоединяем.
Снимаем корпус фильтра воздуха и верхний кожух ГРМ.

Отключаем колодку проводов от датчика положения распредвалов. Делается это так — отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх. Отключаем провода от свечей и убираем их в сторону. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

Выкручиваем все болты, что закрепляют клапанную крышку (15 шт). демонтируем её вместе с прокладкой.
Необходимо очистить, а также обезжирить точки касания прокладки и мотора.
Снимаем старую прокладку и занимаемся промыванием крышки. Особенно тщательно промываем существующие пазы. Рекомендуем вместе с этим помыть клапан вентиляции картера.
Производим установку уплотняющих колец в пазы клапанной крышки.
После этого устанавливаем прокладку в соответствующие пазы
На места изгиба необходимо нанести немного герметика. Таких мест всего 4.
Монтируем крышку вместе с прокладкой.

Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера.

Устанавливаем болты и затягиваем их в последовательности, которая указана на изображении ниже
При затяжке лучше всего использовать динамометрический ключ — усилие должно составлять 10 Н.м. Если ключа под рукой нет — затягиваем одной рукой, получится то же самое.
Подключаем все отключенные перед этим шланги и провода.

Прежде чем устанавливать накладку мотора лучше совершить несколько тестовых поездок. Делается это для того, чтобы удостоверится в отсутствии всяческих протечек. После этого можно монтировать её обратно.

Диагностика состояния прокладки на Шевроле Лачетти

Течь масла может возникать в следствие перегрева мотора , тогда крышка деформируется и теряет герметичность. Такое встречается редко, а в основном масло сочится из-под крышки и проникает в свечные колодцы просто из-за потери прокладкой эластичности и утраты герметиком своих свойств.

Течь масла возникает в результате потери эластичности прокладки клапанной крышки.

При первых проявлениях следов масла, а тем более, появлении масла в свечных колодцах, нужно не тянуть, а как можно скорее искать новую прокладку.

Огромное множество артикулов

Рынок предлагает около десятка прокладок для крышки двигателей Лачетти, они одинаковые для 1,4 и 1,6-литровых двигателей .

Прокладка клапанной крышки GM 96 353 002.

Что не поможет если течет прокладка клапанной крышки Лачетти

Теперь о мифических способах, которые якобы решают проблему течи прокладки клапанной крышки.

Первый — болты вытягиваются, удлиняются и тому подобное, что не даёт им полностью притянуть крышку. Везде советуют их менять на новые или подпиливать, делая их короче. Цена одного болта у сейчас — 2 бакса, а их 15 штук. Нужно работать на одни болты. Простые замеры опровергают данный миф. Вот два болта, слева старый (более 100 тыс.км), а справа новый. Оба закрученные с одинаковым усилием 10Нм.
Второй — прокладку нужно садить на герметик. Кроме больших проблем при повторной замене и возможности забить маслоприемник в двигателе эта процедура больше ничего не принесет. Как показала практика — реальной и ощутимой пользы от применения герметика нет. Был случай, когда автомобилист менял прокладку на своём авто 5 часов. Из них 4 часа пытался всё аккуратно очистить от герметика, которым ему нагадили при предыдущей замене прокладки. В итоге, прокладка всё-равно потекла, а при замене было потрачено кучу времени и нервов.
Третий — сточить втулки на крышке клапанов, чтобы сильнее прижать прокладку. Честно сказать, таким кардинальным методом не пытались решить проблему течи, потому что нередки случаи, что после этого крышка лопается и это уже совсем другие проблемы.

Что делает крышка и почему она течёт?

По большому счёту, крышка клапанов в любом двигателе просто не должна давать маслу разбрызгиваться во время работы двигателя, поскольку в большинстве случаев нагрузки от внутреннего давления она не получает. Точнее, не должна получать.

Картерные газы

На самом деле, причиной течи масла могут быть картерные газы, создающие избыточное давление над газораспределительным механизмом.

Течь из под прокладки клапанной крышки — болячка Шевроле Лачетти.

В Шевроле Лачетти за циркуляцию картерных газов отвечает, в том числе и клапан вентиляции картера. Если он забит, давление под крышкой будет возрастать, газы начнут выдавливать масло, а первым слабым звеном на их пути станет именно прокладка. В таком случае прокладка, какая качественная она бы ни была, не протянет и пяти тысяч пробега. Следовательно, если мы замечаем подтекание масла из-под крышки клапанов Лачетти, стоит выкрутить и проверить состояние клапана вентиляции картера. Это можно сделать за несколько минут любым аэрозольным средством для мытья карбюратора.

Хорошие-плохие крышки. Версия вторая

Как известно, на Шеви Лачетти установлена клапанная крышка из пластика. Естественно, инженеры пошли на такой шаг с целью удешевления и облегчения двигателя. Это отразилось на жёсткости крышки. К тому же, пластик, даже самый хороший, не так активно противостоит термической деформации, как алюминиевый сплав. Стоит один раз хорошенько перегреть мотор, как крышку клапанов поведёт, тогда о герметичности говорить не приходится, масло будет проникать под прокладкой.

Чтобы проверить эту версию, снимаем крышку и устанавливаем её на стальную ровную плиту (или на стекло в крайнем случае). Если между плитой и крышкой будет щель хотя бы миллиметр, уже есть вероятность, что прокладка потечёт. Планировать крышку (выводить привалочную плоскость) — пустая трата времени, потому что пластик тонкий и, снимая часть материала мы сделаем только хуже, крышка станет ещё менее жёсткой. Оптимальный выход в этой ситуации — замена крышки.

Версия третья: прокладки и кольца

Если мы точно знаем, что плоскость крышки идеально ровная, вентиляционный клапан чистый, а прокладки все равно текут, дело, скорее всего, в самих прокладках. К тому же, некоторые недооценивают роли уплотнительных колец, которые устанавливаются под шляпки болтов. При замене прокладки в обязательном порядке необходимо менять и эти кольца. Фирменные уплотнители GM очень быстро твердеют и начинают пускать масло, а почти такие же по размеру кольца от Камаза (они белого цвета и стоят на порядок дешевле) выдерживают высокую температуру и полностью сохраняют эластичность на весь срок службы прокладки.

Уплотнительные кольца болтов от Камаз отлично подходят на Лачетти

А вот прокладки тоже бывают разного качества. От их качества в основном и зависит частота замены. Кто-то предпочитает использовать дорогие немецкие, кто-то отечественные подешевле, однако сэкономив на прокладке, мы чаще занимаемся заменой. К примеру, фирменная прокладка GM96 353 002 стоит около 450 рублей, но её ресурс многих не радует. К тому же профиль материала простой квадратный. Чуть лучше ходит прокладка Parts Mall96 353 002 , но лучшие отзывы собрала прокладка Victor Reinz с каталожным номером 155345601 . Она имеет Т-образный профиль, а за счёт этого большую площадь перекрытия плоскости головки блока.

Четвёртая версия: болты, герметики и руки

Прокладка, даже самая качественная, должна быть установлена на герметик. Он должен выдерживать высокие температуры и не вредить катализатору. Многие компании выпускают подобные продукты в огромном количестве, однако герметик герметику рознь — для клапанной крышки подойдёт только такой, на упаковке которого указано «sensor-save» и «High-Temp» . Если производитель указал эти два важных свойства, тогда состав герметика нас интересовать уже должен. При правильном нанесении он будет отлично работать.

15 болтов, которые прижимают крышку клапанов к плоскости головки, со временем могут вытягиваться, металл уставать, а резьба прослабляться. Поэтому многие советуют при каждой замене менять и болты. Тем более, что при затяжке старые болты имеют привычку ломаться. Один болт стоит порядка 20 рублей (кат. № 94 500 909 ), по карману это ударит не сильно.

Замена прокладки крышки клапанов на Шевроле Лачетти

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.

Снимаем минусовую клемму.
Откручиваем пластиковую декоративную накладку.

Пластиковая накладка отмечена стрелочкой.
Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

Послабляем хомут и снимаем шланг справа.

Снимаем два шланга слева.
С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

Отключаем колодку проводов от датчика положения распредвала.
Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

Проверяем состояние и натяжение приводного ремня.
Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

Откручиваем болты крепления крышки ключом на 10.
Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

Снимаем крышку головки блока цилиндров.
Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
Очищаем привалочную плоскость на головке блока и обезжириваем её.

Чистим поверхность головки блока от масла и старого герметика.
Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

Наносим немного герметика, как показано на рисунке.
Надеваем на болты новые уплотнительные кольца.

Устанавливаем новые уплотнительные кольца.
Устанавливаем крышку на место, устанавливаем болты.

Устанавливаем крышку.

Полезные советы

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Собираем расходники и инструменты

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

Набор ключей и отвёрток.
Плоскогубцы.
Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Типы, конструкция и характеристики прокладок клапанных крышек

Клапанная крышка с прокладкой и их место в силовом агрегате

Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

Резиновые;
Резинопробковые;
Паронитовые;
Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Момент затяжки алюминиевой клапанной крышки

Это довольно важный нюанс. Момент затяжки пластиковой крышки составляет 10 Нм. Но алюминиевую крышку так тянуть не стоит. Здесь необходимо гораздо меньшее усилие по нескольким причинам:

Пластиковая крышка затягивается через металлические втулки в крышке. То есть, фактически мы затягиваем втулки, которые прикреплены к крышке. А алюминиевая крышка притягивается полностью и всем периметром давит на прокладку и банально может ее разрезать (были такие случаи)

Прокладка от алюминиевой клапанной крышки очень мягкая. Ну просто очень! Поэтому она ужимается с гораздо меньшим усилием. А если перестараться, тогда ее просто выдавливает.

Я затянул чуть меньше 8 Нм. Но и это по моему мнению многовато. Необходимо не больше 5 Нм.

Обтягивание происходит в несколько заходов. И этих заходов больше, чем при затягивании пластиковой крышки. Это происходит по тем же причинам.

Вот установленная крышка

Теперь можно установить либо декоративную крышку, которая шла в комплекте с крышкой, либо установить родную “плиту”.

Но пока езжу так и наблюдаю.

Устранение течи из-под клапанной крышки Chevrolet Lacetti

Популярный в России автомобиль Chevrolet Lacettti, имеющий под капотом двигатели F14D3 или F16D3, 1.4 или 1.6 литра, обладает хронической болезнью. Это течь масла из-под прокладки крышки клапанов.

Причин тому несколько:

Крышка выполнена из полимерного материала и имеет различный температурный коэффициент расширения с алюминиевой головкой блока цилиндров;
Металлические втулки для болтов крепления крышки выступают за плоскость привалочной поверхности и не дают возможности более плотного прижима прокладки к головке блока;

Все эти факторы приводят к тому, что уже через 40 – 50 тыс.км. пробега моторное масло начинает сочиться из-под крышки. Особенно достается свечным колодцам, там вытекающее масло скапливается.

В результате свечи плавают в моторном масле, вреда от этого большого нет, но и пользы тоже. К тому же, масло притягивает к себе пыль из подкапотного пространства.

Поверхность свечей загрязняется и появляются токопроводящие дорожки, по которым высокое напряжение с электродов частично «стекает» на корпус. Эффективность системы зажигания падает.
