Возможные неисправности и способы их устранения

Скачут показания датчика

Причина этой проблемы кроется в стертых дорожках на плате реостата датчика. Они истираются под воздействием бегунка. Иногда на некоторое время помогает подгибание бегунка, он становится немного выше истертых частей дорожек. Если потертости слишком велики, тогда рекомендуется его замена.

Контролер выдает не верные показания уровня бензина

Если стрелка на приборной панели вашего автомобиля ваз 2112 показывает не соответствующий уровень бензина, причин такого недуга месть множество, как и число способов, их разрешения. Если показания уровня топлива постоянно врут (занижают либо завышают значения), тогда вам поможет регулировка контролера топлива.

Регулируем уровень топлива на приборной панели

Итак:

Выключаем зажигание и разбираем приборную панель.
Снимаем стрелку, указывающую уровень бензина со штифта, и подключаем все провода к соединению приборов.
Откручиваем бензонасос, и вынимаем и его вместе с датчиком.
Включаем зажигание и выжидаем паузу около десяти минут.
Затем переводим спицу датчика в такое крайнее положение, которое соответствовало бы полному баку.
Устанавливаем стрелку указателя, чтобы она показывала точно на метку «1» и фиксируем ее.
Водим спицей поплавка от исходного крайнего положения к другому.
Показания стрелки на панели приборов при этом также должны меняться от нулевой отметки (соответствующей пустому баку) до о (соответствующей полному баку).
Стрелка указателя показывает неверное количество бензина, тогда немного подгибаем, правый либо левый регулировочные язычки, для того, чтобы спица смогла двигаться за пределы левого или правого своего крайнего расположения.

Если стрелка указателя на панели приборов показывает, что бак пуст, а на самом деле пол бака

Итак:

Вам необходимо проверить контакты, расположенные на задней панели самой панели приборов.
Снимаем панель приборов, подтягиваем маленькие гаечки на ее обратной стороне, которые прикручены к указателям, для создания контакта.
Проверяем все провода массы, особенно тот, который расположен под ручником.
Если неисправна сама панель приборов, то вполне возможен ее ремонт,при условии, что панель старого образца.
Если сбилась стрелка, показывающая уровень топлива — нажимаем кнопку указателя суточного пробега и включаем зажигание.
Возможно, подклинивает поплавок в бензобаке автомобиля.
Возможно, неисправен сам датчик (контролер) уровня топлива.

Бортовые компьютеры

Скоро начнет работу ФАП в п. На очереди — в п. Новая Жизнь и с. Рамонье Компьютеризация своими нанощупальцами проникает во все сферы жизни и деятельности людей. Современные автомобили, летающие по отечественным, зачастую очень плохим дорогам, нафаршированы компьютерной техникой «от» и «до». Бортовые компьютеры и видеорегистраторы, парктроники и навигаторы, антирадары и автомобильные мониторы становятся непременными, а порою просто незаменимыми атрибутами железных коней 21 века. Российские производители автомобилей стараются не отставать от мировых тенденций в автопроме.

О чем извещает бортовой компьютер?

При движении автомобиля загорается лампочка, свидетельствующая о неисправности силового агрегата. Не исключено, что с двигателем действительно проблемы. По звуку это легко заметить. Если же лампочка горит, но двигатель ведет себя нормально, не спешите ехать на автосервис. Частая проблема БК на ВАЗ 2110 — это небольшое замыкание. Проведите диагностику — дешево и эффективно.
Расход топлива слишком высокий, он превзошел даже максимальный предел в 12 литров. Если такая проблема обнаружена, решить ее можно исключительно путем прошивки контроллера. Сделать это самостоятельно сложно, а порой невозможно. Доверьтесь исключительно высококвалифицированным специалистам.

Установка бортового компьютера на ВАЗ 2110 с детальной инструкцией

К каждому штатному бортовому компьютеру на ВАЗ 2110 прилагается инструкция. в соответствии с которой можно демонтировать старый БК и поставить на его место новый. Потому первым делом вооружитесь этим руководством.

Разобраться самому в том, как подключить бортовой компьютер на автомобиле отечественного производства ВАЗ 2110 не сложно. Необходимо действовать последовательно, соблюдать этапность.

Сначала снимается клемма, которая идет от аккумулятора.
Отыщите колодку включения сигнализации и достаньте ее. Как раз к ней подключается бортовой компьютер.
Из седьмого контакта следует извлечь провод оранжевого цвета.
На его месте крепится красно-белая проводка, которая вытягивается из жгута бортового компьютера.
Отключите оранжевый проводок, установите его в разъем, из которого вы ранее извлекли провод.
От десятого контакта отключат красный провод, имеющий черные полоски. Сюда крепят красный провод от жгута БК. На место красного подключают красно-черный. По сути, вы меняете провода местами.
От пятого контакта отключите проводок черного цвета. К нему подключают провод аналогичного черного окраса из жгута бортового компьютера. Это очень важный момент, не упустите го.
Сюда подключается черный провод от колодки.
Теперь очередь за восьмым контактом. С него снимается белый провод, подключается на его место белый проводок из жгута. То есть вновь происходит смена местами.
Убедитесь, что между проводами имеется контакт.
Проверьте качество фиксации каждого отключенного и подключенного проводка. На участках их скручивания используйте изолирующую ленту.
Через внутренний участок консоли жгут протягивается к месту последующей установки бортового компьютера.
Далее следует аккуратно, то прочно подключить его к датчику, который отвечает за регулировку уровня топлива в автомобиле.
Снимите щит приборов, чтобы открыть себе доступ к серой колодке.
Отключите блок с предохранителями. Он располагается слева относительно водителя.
Из колодки серого цвета извлеките провод розового окраса, который передает сигнал к датчику уровня топлива. К нему подключается розовый проводок из жгута вашего бортового компьютера.
Установите бортовик на его законное место.
Подключите обратно клемму аккумулятора, чтобы включить зажигание. Заведите двигатель и проверьте, все ли работает на установленном бортовом компьютере.

Следуя достаточно простой инструкции, вы без проблем должны подключить к автомобилю ВАЗ 2110 БК. Внимательно изучите каждый пункт, подумайте, действительно ли вы сможете все сделать своими руками.

Как мы уже отмечали, примерная стоимость нового бортового компьютера, предназначенного для установки на автомобиль ВАЗ 2110, составляет 2 тысячи рублей. Потребности в покупке дополнительных инструментов, материалов для самостоятельного монтажа нет, то есть весь процесс будет стоить вам 2 тысячи.

Обратившись на станцию технического обслуживание, за подключение бортового компьютера у вас попросят еще около 2 тысяч рублей. Это в лучшем случае.

Учитывая относительную простоту работы, доверять ее автослесарям нет необходимости. Последовательно выполняя каждый этап и придерживаясь инструкции, вы сумеете своими руками оснастить свой ВАЗ 2110 бортовым компьютером.

Установка бортового компьютера на ВАЗ 2110 с детальной инструкцией

К каждому штатному бортовому компьютеру на ВАЗ 2110 прилагается инструкция, в соответствии с которой можно демонтировать старый БК и поставить на его место новый. Потому первым делом вооружитесь этим руководством.

Сначала снимается клемма, которая идет от аккумулятора.
Отыщите колодку включения сигнализации и достаньте ее. Как раз к ней подключается бортовой компьютер.
Из седьмого контакта следует извлечь провод оранжевого цвета.
На его месте крепится красно-белая проводка, которая вытягивается из жгута бортового компьютера.
Отключите оранжевый проводок, установите его в разъем, из которого вы ранее извлекли провод.
От десятого контакта отключат красный провод, имеющий черные полоски. Сюда крепят красный провод от жгута БК. На место красного подключают красно-черный. По сути, вы меняете провода местами.
От пятого контакта отключите проводок черного цвета. К нему подключают провод аналогичного черного окраса из жгута бортового компьютера. Это очень важный момент, не упустите го.
Сюда подключается черный провод от колодки.
Теперь очередь за восьмым контактом. С него снимается белый провод, подключается на его место белый проводок из жгута. То есть вновь происходит смена местами.
Убедитесь, что между проводами имеется контакт.
Проверьте качество фиксации каждого отключенного и подключенного проводка. На участках их скручивания используйте изолирующую ленту.
Через внутренний участок консоли жгут протягивается к месту последующей установки бортового компьютера.
Далее следует аккуратно, то прочно подключить его к датчику, который отвечает за регулировку уровня топлива в автомобиле.
Снимите щит приборов, чтобы открыть себе доступ к серой колодке.
Отключите блок с предохранителями. Он располагается слева относительно водителя.
Из колодки серого цвета извлеките провод розового окраса, который передает сигнал к датчику уровня топлива. К нему подключается розовый проводок из жгута вашего бортового компьютера.
Установите бортовик на его законное место.
Подключите обратно клемму аккумулятора, чтобы включить зажигание. Заведите двигатель и проверьте, все ли работает на установленном бортовом компьютере.

Характерные неисправности

У автомобиля ВАЗ 2110 датчик топлива основан на реостате с резистором, который изготавливается из нихромовых частиц. Подвижный элемент реостата опускается в топливо и двигается при помощи рычага и поплавка.

Вторая часть рычага является, по сути, добавочным контактом. Если расположить его в определенном положении, цепь регулирования процесса подпитки запасным горючим замкнется. В отечественной «десятке» объем резервного топлива составляет около 4-6,5 литров.

Увы, несмотря на важность измерителя уровня горючего, его качество далеко от совершенства, потому автовладельцам не редко приходится сталкиваться с неисправностями датчика. Важно заметить, что не все поломки требуют обязательно его замены

Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю.

Важно заметить, что не все поломки требуют обязательно его замены. Иногда можно обойтись простой настройкой, которая позволит вернуть прежнюю функциональность указателю.. https://www.youtube.com/embed/1uARg__D6HE

Характерные поломки

Определение маркировки

Есть несколько характерных неисправностей, справиться с которыми сможет даже новичок.

Индикатор уровня топлива резко меняет свои значения. Вероятнее всего, износилась контактная дорожка из-за бегунка. Если износ не сильный, достаточно просто подогнуть крепежи бегунка таким образом, чтобы он оказался немного выше проблемной зоны. Но когда износ серьезный, контактная дорожка меняется полностью.
Стрелка указателя находится на уровне, который не соответствует действительности. К примеру, она показывает пустой бак, хотя вы только что заправились. Здесь потребуется подстройка. Отключайте датчик от бака бензина, выполняйте регулировку индикатора. Достаточно переместить стрелку от значения, на котором она застряла, к нулевому. Чаще всего подобная мера помогает.
Стрелка еле двигается, не может добраться до нужного положения. В такой ситуации немного сгибается язычок, что позволяет увеличить интервал хода стрелки указателя. Возможно, что на указатели разорвались или отошли контакты. Для этого загляните под приборную панель, проверьте состояние проводки.
Не исключено, что крепежи фиксации проводов ослабли. Их нужно подтянуть. При исправной приборной панели исследуйте весь путь проводки. Часто возникает замыкание, из-за которого измерительное устройство перестает работать.

https://youtube.com/watch?v=uo_Qwbp4QKY

Если все предпринятые меры не дали никакого результата, датчик продолжает демонстрировать полную неработоспособность, вам придется заменить его.

Не переключается штатный БК на ВАЗ 2110 с подрульным переключением. Почему?

Скорей всего кожух зажал проводку, идущую на переключатель. Стер ее защитный слой, и поэтому она замыкает. Надо ее осмотреть и устранить неисправности.

Часто с бортовым компьютером ВАЗ 2110 происходят и другие странные вещи. Например, он показывает повышенный расход топлива. Или, наоборот, не показывает средний и мгновенный расход, скорость и т.д. Иногда он пищит, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

А если вас устраивает заводской, то ниже вы найдете его описание.

Автомобили Лада «десятого» семейства получили широкое признание у российских автолюбителей за свою надежность, простоту и удобство в эксплуатации. Создание этого автомобиля стало продолжением линейки переднеприводных машин отечественного производства. ВАЗ 2110 можно по праву считать первым достойным конкурентом иностранных машин на автомобильном рынке нашей страны.

Самым большим отличием ВАЗ 2110 от своих предшественников было то, что на этом автомобиле был впервые установлен инжекторный 8-ми клапанный двигатель внутреннего сгорания. До «десятки» все отечественные машины оснащались лишь карбюраторными двигателями. Стоит сказать, что применение на первых ВАЗ 2110 в кузове «седан» 8-ми клапанного, а в дальнейшем на ВАЗ 2112 в кузове «хэтчбек» 16-ти клапанного двигателя позволило существенно сократить отставание от ведущих мировых автопроизводителей.

ВАЗ 2110 стал первым отечественным автомобилем, на который стало возможно устанавливать гидроусилитель руля поворота. Не смотря на то, что усилители руля ставили только в специализированных центрах, и стоило это устройство немалых денег, сама возможность его установки делала «десятку» очень привлекательным автомобилем для водителей которые ценят комфорт и удобство.

Компьютеры на ВАЗ 2110

Практически одновременно с появлением ВАЗ 2110, на рынок автомобильной электроники стали выходить производители бортовых маршрутных компьютеров с предложением оснастить свой автомобиль современным устройством позволяющим контролировать мгновенные параметры двигателя и проводить его диагностику с возможностью определения ошибки в двигателя и последующим их сбросом. Это стало востребовано в связи с появлением инжекторных двигателей, работающих на основе программ записанных в электронный блок управления автомобиля. Для отечественных двигателей такими программами стали программы Январь и Bosch.

К таким бортовым компьютерам можно отнести маршрутные компьютеры среднего класса производства фирм , и Gamma (группа компаний Ferrum), которые обладают основным набором функций, простым дисплеем и отличным сочетанием цена-качество. Кроме БК среднего класса существуют компьютеры высшего класса такие как: и Prestige. Этот бортовой компьютер на ВАЗ 2110

имеет расширенный набор возможностей и цветной морозоустойчивый дисплей.

Маршрутный компьютер (МК), показанный на рис. 37, устанавливается в вариантном исполнении вместо часов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.

Виды, цены

Бортовые устройства можно разбить на две больших группы:

Универсальные. Эти модели могут устанавливаться на любую модель машины. Чаще всего монтируются как альтернатива внутресалонному зеркалу. Иногда БК универсального типа крепятся на лобовое стекло;
Индивидуальные. Такие бортовые компьютеры ориентированы либо на одну модель автомобиля, либо на группу схожих. К примеру, ВАЗ 2108, 2109, 2110 – группа определена по старой панели приборов. Это более функциональные и эффективные устройства, которые используют электронный блок управления и монтируются в приборную панель.

Также можно выделить инжекторные и карбюраторные типы. Первый вариант получил большую популярность среди автомобилистов, поэтому моделей на рынке значительно больше. Что касается ВАЗ 2110, то для этого автомобиля требуются компьютеры для старого типа торпеды. Самые популярные производители устройств – это Штат и Гамма. В зависимости от цены, Штат предлагает разный набор функций. Существует даже цветной вариант БК Штат. Устройства Гамма имеют большую цену, но выбор у них меньше, так как модельный ряд ограничен функциональными современными устройствами.

Цены на них следующие:

Самый дешевый компьютер Штат обойдется владельцу ВАЗ 2110 в 1200-1300 рублей, за 2500 р уже можно приобрести более серьезный вариант с цветным дисплеем и большим набором функций. Последняя модель универсального устройства Штат стоит около 5 тысяч рублей.
Что касается Гамма, то здесь самый дешевый бортовой компьютер стоит 3200 рублей. Самый дорогой – 7000 тысяч.

Помимо этих фирм на рынке есть Prestige, Орион, Multitronics и другие. Кто лучше, кто хуже – сказать трудно, так как функции почти везде одинаковые.

Особенности БК Штат 110 X-5

У бортового компьютера Штат 110 X-5 реализована энергонезависимая память. Это значит, что при снятии клеммы с аккумулятора БК сохраняет все значения.

Маршрутный компьютер обладает двумя независимыми счетчиками пробега и расхода с возможностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.

Работа с ГБО

Данный бортовой компьютер способен учитывать поправку расхода топлива при работе на природном газе. Это дает возможность владельцу своей десятки устанавливать на своей машине газобалонное оборудование или коротко ГБО.

Обновление ПО

У маршрутного компьютера Штат 110 X-5 имеется возможность обновления программного обеспечения через Интернет с сайта производителя.

Январь
Итэлма
Автэл

Функциональность:

Маршрутный компьютер:

остаток топлива в бензобаке.
два мультидисплея Трасса и Город.
средняя скорость за поездку автомобиля.
средний расход топлива за поездку автомобиля.
время в пути.
скорость автомобиля.
пройденный путь за поездку.
показания расхода топлива .
показания расхода топлива за поездку.
прогноз пробега автомобиля на оставшемся топливе.

Диагностический тестер:

определения типа контроллера.
очистка памяти контроллера, функция Форсаж.
плазменный запуск, сушка свечей, функция Плазмер.
коды ошибок и их расшифровка.
мультидисплей параметры двигателя.
положение регулятора холостого хода.
значение массового расхода воздуха.
положение дроссельной заслонки %.
частота вращения коленвала двигателя.
значение напряжения бортовой сети автомобиля.
показания температуры охлаждающей жидкости.

Настройки и установки:

регулировка яркости дисплея компьютера.
регулировка яркости подсветки кнопок компьютера.
регулировка контраста дисплея компьютера.
выбор режима день или ночь.
установка часов, будильника.
установка дня недели, даты.
сигнал каждый час.
выбор частоты приветствия.
корректировка подсчета пробега.
корректировка подсчета топлива.
установка температуры включения вентилятора системы охлаждения, функция Тропик.
выбор панели приборов автомобиля.

Определение сроков ТО:

замена масла в двигателе.
замена масла в коробке передач.
замена воздушного и топливного фильтров.
замена ремня генератора.
замена свечей зажигания.
замена ремня ГРМ.

Аварийный сигнализатор:

сигнал о перегреве двигателя.
сигнал перезаряде или не дозаряди аккумуляторной батареи.
сигнал о низком уровне топлива.

часы, календарь, будильник.
температура за бортом автомобиля.

Сервисное меню:

версия схемы и версия программного обеспечения компьютера.
источник информации о напряжении бортовой сети.
температура внутри бортового компьютера.
корректировка уличного датчика температуры.
сигнал газобаллонного оборудования.
задержка срабатывания сигнализатора напряжения.
верхний и нижний пороги сигнализатора напряжения.
калибровка датчика уровня топлива.
калибровка вольтметра.
сброс всех настроек.
обнуление всех данных.
серийный номер бортового компьютера.
Функция «НЕ ВЫКЛЮЧЕНЫ ГАБАРИТНЫЕ ОГНИ».

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный. Тут помещена инструкция бортового компьютера ШТАТ 110Х5 Магнум

Это руководство по применению можно бесплатно скачать и применять. Для того, чтобы открыть файл инструкции, подойдет программа Adobe Reader, ссылка на которую находиться ниже, на этой странице. Документ, предложенный производителем, даст возможность разобраться со многими функциями, а правильное применение увеличит срок ее работы

Тут помещена инструкция бортового компьютера ШТАТ 110Х5 Магнум. Это руководство по применению можно бесплатно скачать и применять. Для того, чтобы открыть файл инструкции, подойдет программа Adobe Reader, ссылка на которую находиться ниже, на этой странице. Документ, предложенный производителем, даст возможность разобраться со многими функциями, а правильное применение увеличит срок ее работы.

Для просмотра содержания инструкции Вам понадобится программа Adobe Reader или DjVu.

Если на Вашем компьютере они не установлены, то Adobe Reader можно скачать с сайта Adobe , а DjVu с сайта DjVu

Что такое плазмер в авто, и для чего его нужно включать?

Автомобиль имеет не только явные функции, но и скрытые, о наличие которых многие водители даже не догадываются. Одна из таких опций — «Плазмер». Разберемся, что это такое и для чего нужна эта опция?

Опция — помощник

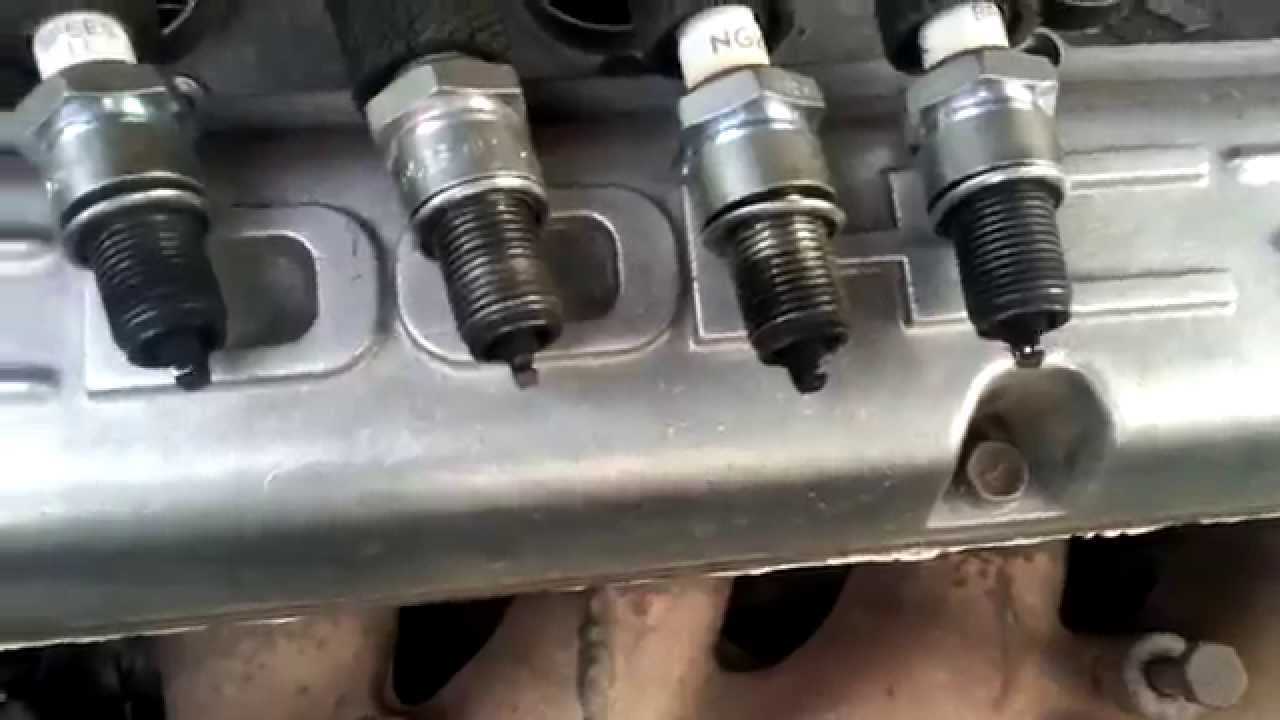

Эта опция призвана облегчить запуск двигателя в холодное время года. Применяется, когда автомобиль продолжительное время провёл на морозе без движения. Поскольку зимний пуск двигателя сопровождается большой нагрузкой на все его агрегаты, то появилась необходимость каким-то образом снизить эту нагрузку и облегчить работу мотора. Активация опции «Плазмер» задействует попарную работу свечей зажигания в холостом режиме. То есть на свечи подаётся ток, и возникает искра, но при этом в камере сгорания нет топливно-воздушной смеси, а, значит, двигатель не запускается.
