Бортовой компьютер штат

Инструкция по установке бортового компьютера

В данной статье мы рассмотрим процесс установки бортового компьютера «Престиж» с функцией диагностики и чтения ошибок.

Для работы нам понадобятся:

• Отвёртки,
• бортовой компьютер,
• провод длиной 1м.

Снимаем заглушку на центрально торпеде и ищем в ней 9-ти контактную колодку проводов. Данная колодка должна быть присутствовать на всех автомобилях нашей модели. Остаётся только подсоединить колодку к компьютеру и всё, но нам нужно провести к-линию.

Как провести К-линию?

1. Берём наш провод и устанавливаем его во второй контакт нашей колодки.
2. Противоположный конец провода кидаем под панель приборов в низ до диагностической колодки (для удобства можно отвернуть правую боковую панель).
3. Протянув провод до диагностической колодки, подключаем его в гнездо «М» если у вас колодка ЕВРО-2 или в 7-е гнездо, если у вас колодка ЕВРО-3 (очень часто встречается, что диагностическая колодка на евро-3 установлена на авто вверх ногами, учтите это)
4. Теперь подключаем бортовой компьютер, вставляем его в штатное место и проверяем его.

Для более полного и наглядного представления о работы, представлена схема.

Что делать, если под панелью приборов нет колодки для бортового компьютера?

В данном случае остаётся только собрать новую колодку: купить 9-ти контактную колодку и провести к ней провода по следующей схеме:

• сигнал расхода топлива (зелёный провод)
• зажигание (оранжевый провод)
• + 12 вольт (красный/белый провод) красный провод с белой полосой
• масса (чёрный)
• датчик скорости (коричневый провод)
• 6к-линия (чаще всего серый или чёрный провод)
• mute (зелёный/красный провод) зелёный провод с красной полосой
• подсветка (белый провод, или можно взять от кнопки габаритов)
• датчик уровня топлива (розовый)

3 Самостоятельная проверка – расшифровываем коды ошибок

БК Штат Х1 позволяет выполнять диагностику функционирования отдельных узлов транспортного средства без использования сканеров, ноутбуков и прочих электронных приспособлений. Проверка машины в данном случае выполняется так – нажимаете на приборной панели кнопку обнуления дневного пробега и сразу же включаете зажигание (при этом сам двигатель запускать не нужно).

После таких действий БК начнет диагностику щитка приборов. Затем вам нужно включить стеклоочистители (просто нажимаете на соответствующую кнопку – она расположена на рычаге запуска указанного приспособления) и наблюдать за тем, как на дисплее Штат появляются коды различных неисправностей. Расшифровка часто встречающихся ошибок приведена далее:

• Р0113 и Р0112 – неправильная работа датчика или выход из строя механизма, контролирующего температуру потока воздуха на входе;
• Р0106 – некорректный сигнал от извещателя движения транспортного средства;
• Р0172 и Р0171 – повышенный либо пониженный показатель горючей смеси;
• Р0122 (0123) – цепь дроссельной заслонки нарушена;
• Р1102 – недостаточный сигнал от нагревателя кислородного датчика;
• Р0647 – неисправность муфты системы климат-контроля;
• Р0325 – обрыв датчика детонации;
• Р0301–0304 – пропуски зажигания в цилиндрах (в одном из четырех либо сразу в нескольких).

Обратите внимание! Любой расшифрованный код говорит нам о реальной неисправности. Поэтому обязательно нужно обратиться в автосервис либо решить проблему самостоятельно, если вы имеете навыки выполнения несложного ремонта своего автомобиля

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
2. Выбирают номер COM-порта (кнопка «Порт»);
3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт , выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

1. Перейдите на сайт изготовителя ();
2. Откройте вкладку «Drivers»;
3. Перейдите к закладке «VCP Drivers»;
4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Функциональность БК Штат Калина XD

Функция контроля качества топлива, у штат калина, позволяет узнавать качество заправленного топлива. Очень полезная функция при поездках на дальние расстояния, когда приходиться заправляться на не проверенных заправках.

Функция ПЛАЗМЕР бортового калина, это плазменный прогрев свечей. Эффект достигается за счет подачи на электроды свечей зажигания высоковольтных импульсов частотой 150 Гц энергией 0,04 Дж. За время воздействия на каждой свече выделяется энергия порядка 60 Дж.
При этом происходит ионизация воздуха в цилиндрах, разогреваются электроды свечей и их изоляторы. После такой подготовки в несколько раз снижается вероятность отказа запуска двигателя в сильный мороз или в условиях повышенной влажности, а также при недопустимом заливе электродов свечей бензином.

Компьютер Калина имеет функцию ФОРСАЖ это обнуление (очищение) до заводских параметров памяти контроллера.
Эта функция стирает не только информацию об ошибках, как это было в предыдущих версиях Бортового компьютера, но и удаляет причину ошибки, тем самым, штат на калину 1 реанимирует электронный блок управления автомобиля.
Новые автомобильные контроллеры, такие как BOSCH MP7.0, BOSCH M7.9.7, ЯНВАРЬ 7.2 имеют алгоритм работы, основанный на сравнении математической модели двигателя с реальными параметрами. Все отклонения от математической модели записываются в специальную память контроллера и учитываются в дальнейшей работе — это так называемое самообучение контроллера.
Если автомобиль длительное время эксплуатировался в «непривычном» режиме, то это может привести к нежелательным последствиям в дальнейшем. Двигатель может нестабильно работать, плохо набирать обороты, чаще испытывать детонационные перегрузки.
Такое случается, например, при эксплуатации на некачественном бензине; в монотонном режиме (в основном на низких или высоких оборотах двигателя); в режиме высокой нагрузки и т.д. Чаще всего это происходит при смене вида топлива с бензина на газ или наоборот.

К примеру:

Если двигатель некоторое время работал на бензине, то при переходе на газ, контроллер не замечает этого и продолжает управлять зажиганием по «бензиновому» алгоритму, параметры которого хранятся в памяти обучения. Обнуление этой памяти заставит контроллер немедленно отреагировать на все изменения и записать в память новые параметры для газа.

Второй пример:

На Вашем автомобиле оказался плохой контакт клеммы аккумуляторной батареи. Любое колебание автомобиля при движении может вызвать аварийную работу двигателя Вашего автомобиля, спровоцировав нестабильную работу любого из электронных узлов.
При «сбросе ошибок» Вы погасите индикацию «Check eng», но не избавитесь от аварийного состояния авто без обнуления — EQU RESET. Функция «Форсаж» позволит Вам выполнить ремонт, не выходя из салона.

Дополнительно бортовой компьютер штат калина оснащён функцией ТРОПИК это включение вентилятора системы охлаждения по заданной Вами температуре двигателя. Эта функция особенно полезна летом в жаркое время, когда машина стоит в «пробке» в городе, т.к. поможет избежать перегрева двигателя.

БК штат калина обладает аварийной световой и звуковой сигнализацией.

Мы рекомендуем штат калина купить. Он обладает всеми необходимым функционалом. Это значит, что при перегреве двигателя, недопустимом напряжении борт сети компьютер предупредит Вас световой сигнализацией совместно с голосовым сопровождением. При соответствующем подключении, в случае если сработала аварийная сигнализация, БК может уменьшить громкость магнитолы.

Данный бортовой компьютер способен учитывать поправку расхода топлива при работе на природном газе. Это дает возможность владельцу автомобиля Лада Калина устанавливать на своей машине газобалонное оборудование или коротко ГБО.

Штат XD имеет энергонезависимые часы с календарем, часы продолжают работать после полного отключения питания от БК.

Маршрутный компьютер обладает двумя независимыми счетчиками пробега и расхода с возможностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.

Бортовой Компьютер имеет режим ТАКСИ, позволяющий отображать стоимостные характеристики поездки и стоимость истраченного топлива.

Бортовой Калина XD имеет режим ДИНАМИКА, позволяющий замерять и отображать динамические характеристики автомобиля.

Есть возможность обновления ПО бортового через интернет. Для обновления вам понадобиться Штат К-Line адаптер.

Расшифровка комбинаций

Что же, теперь пришло время рассказать вам о расшифровке комбинаций неисправностей.

Диагностический разъем для подключения к бортовому компьютеру

Расшифровка кодов после диагностики со сканером

Как сказано выше, если измеренные характеристики не отличаются от стандартных больше, чем на 20%, то с авто все в порядке. Каковы же стандартные параметры?

Параметр
Значение
UACC
Показывает напряжение АКБ. Чтобы понять, есть ли ошибка в этом случае, необходимо активировать все устройства, наиболее потребляющие напряжение. Допустимое напряжение — от 13.9 до 14.5В. Если оно меньше — то необходимо проверять отдельные цепи сети.
THR
Параметр положения дроссельной заслонки. Как правило, если он неисправен, то водитель узнает об этом и без диагностики, так как авто будет идти рывками, а мощность двигателя будет постоянно падать. Нажмите на педаль газа, при этом не запуская двигатель, но включив зажигание. Показания ДПДЗ должны плавно вырасти до 90% (или чуть меньше). Если все так, то датчик исправен, если нет — его нужно заменить.
FREQ
Параметр частоты вращения коленчатого шкива. Частота вращения составляет до 840 оборотов. Если этот датчик выходит из строя, то работа мотора будет невозможной.
AIR
Параметр массового расхода воздуха. Он не должен превышать 12 кг/час. Запустите мотор и зажмите педаль газа, чтобы количество оборотов выросло до 5 тысяч в минуту. В этом случае параметр должен увеличиться примерно до 250 кг/час. Естественно, если устройство исправное, то показатель будет таким.
UOZ
Представляет собой угол опережения зажигания. Он должен изменять в диапазоне от 6 до 15 градусов.
INJ
Этот параметр бк представляет собой длительность импульса впрыска (время, которое необходимо для открытия каждой форсунки, чтобы бензин попал в цилиндр). В идеале этот параметр должен составляет от 3 до 5 миллисекунд при движении на нейтральной скорости. В том случае, если полученные в ходе диагностики показания гораздо выше, то, по всей видимости, форсунки уже забиты и их необходимо прочистить. Или же это свидетельствует о слабом давлении бензина в результате засоренного бензинового фильтра или насоса. Зажмите резко педаль газа. Время впрыска должно увеличиться до 20 мс. В идеале точная диагностика форсунок возможна только при помощи стенда.
FSM
Показатель работы датчика холостого хода. В идеале этот параметр не должен превышать 50-60. Если вы резко нажимаете на педаль газа, то он может увеличиться до 160-180.
ALAM 1
Показывает уровень напряжения, который зафиксирован на устройстве контроля уровня кислорода. Когда мотор машины прогрет, этот показатель должен увеличиться от 0.007 до 0.7 В. Если данный показатель различается, то с цепью что-то не в порядке.
LUMS_W
Этот коэффициент говорит о вращении коленчатого шкива. В идеале он должен варьироваться в районе 4 оборотов в секунде. Если он чуть больше, то это уже свидетельствует о пропуске зажигания в цилиндрах мотора

Это значит, что следует уделить внимание проверку свечей зажигания (исправны ли они, залиты или нет), а также состоянию высоковольтных проводов.
QT
Коэффициент расхода бензина. При включенном двигателе на холостом ходу он не должен превышать 0.9 литров в час.

Чем примечателен бортовой компьютер ШТАТ X1 Granta и чем полезна его установка?

Стоимость БК ШТАТ X1 Гранта составляет в пределах 1000-1500 рублей. Приобрести его сможет любой владелец отечественного авто, желающий следить за состоянием двигателя и других систем транспорта. Купить прибор можно у официальных дилеров или в частных автомагазинах. Установка занимает буквально 20-30 минут.

Монтаж прибора позволяет получить некоторые функции по включению дополнительного оборудования, получению информации по работе систем авто. Рекомендуется купить БК ШТАТ X1 Гранта для своевременной регулировки и ремонта транспорта при выявлении ошибок.

Включает пару кнопок и яркий дисплей, позволяющий ознакомиться с кодами выявленных ошибок.

Особенностью устройства является наличие удобных функций «Тропик» и «Плазмер». Первая отвечает за включение вентилятора для создания оптимальных условий поездки. Второй помогает просушить и прогреть свечи. Удобный и понятный ШТАТ X1 Лада Гранта ВАЗ 2190 отлично вписывается в интерьер салона и практично его дополняет.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Что такое плазмер в бортовом компьютере штат

Функция «Плазмер» в бортовом компьютере. Есть ли от неё польза?

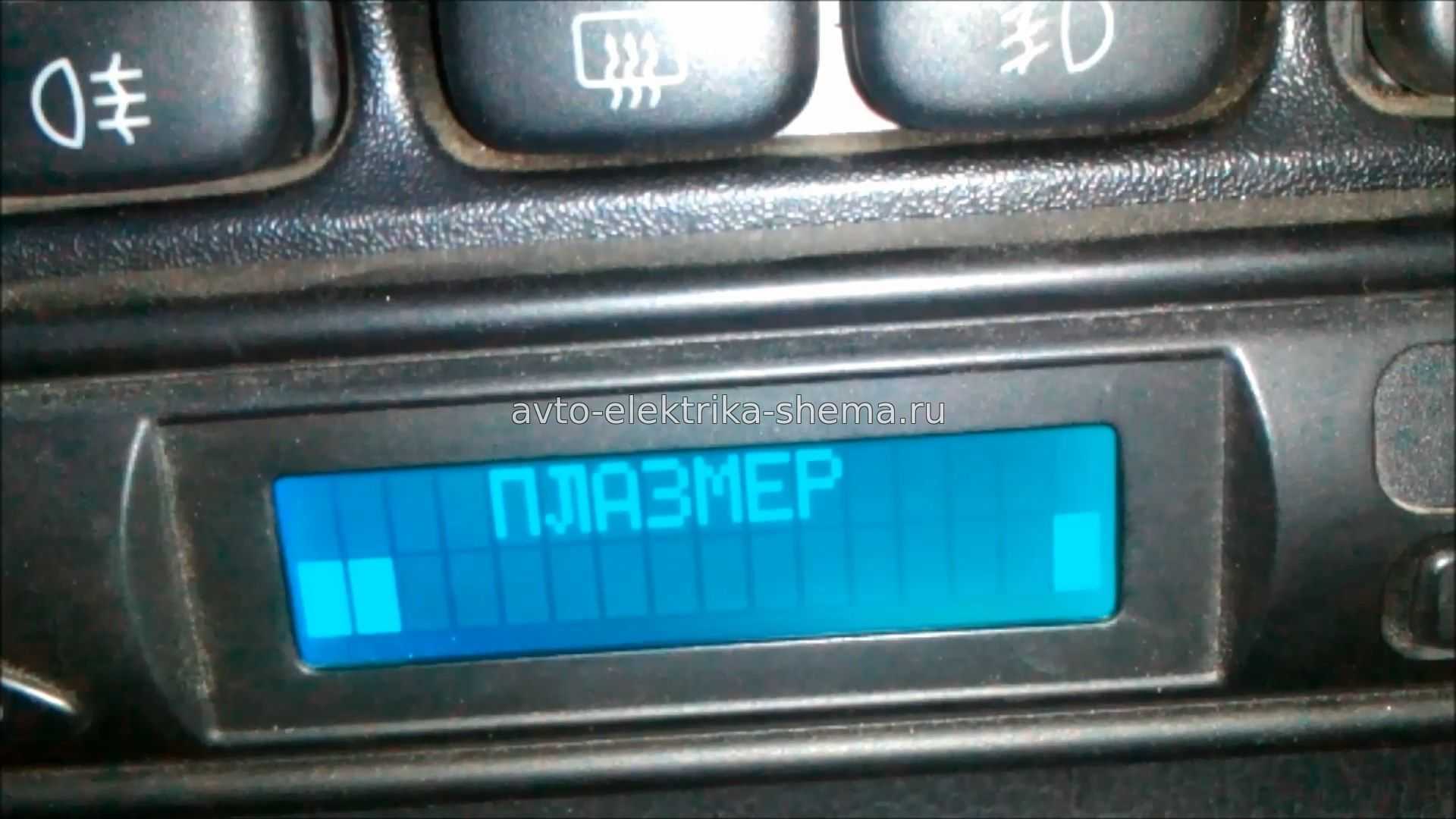

Холодными зимами пользовался данной функцией. При минус 30 градусах, включал её, правда с большим трудом, так как замёрзший БК-Штат еле реагировал на нажатие кнопок. Ждал пока полосочка «Плазмера» дойдёт до конца и можно запускать двигатель. Двигатель заводился, но думаю он и без него так же завёлся бы.

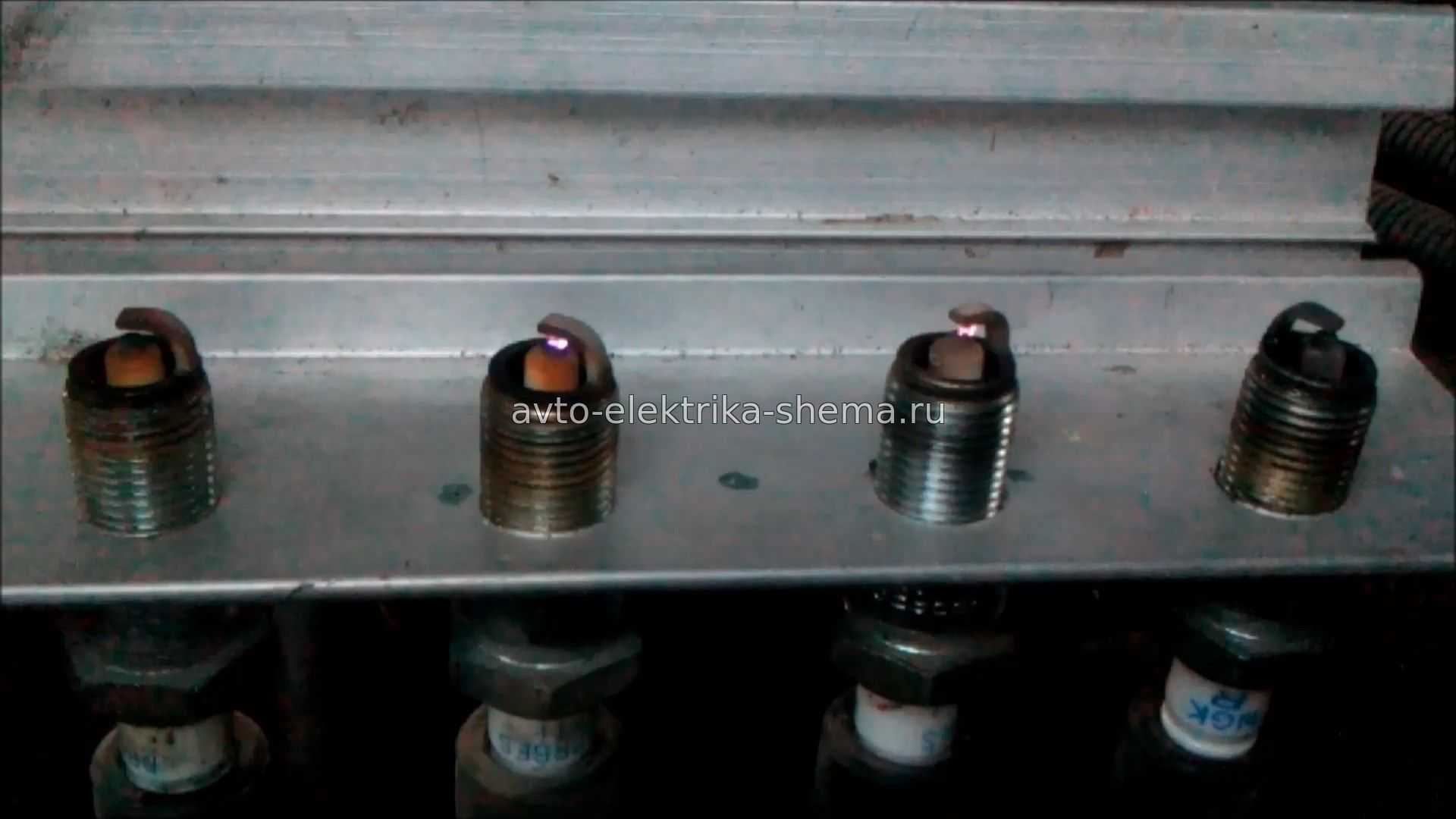

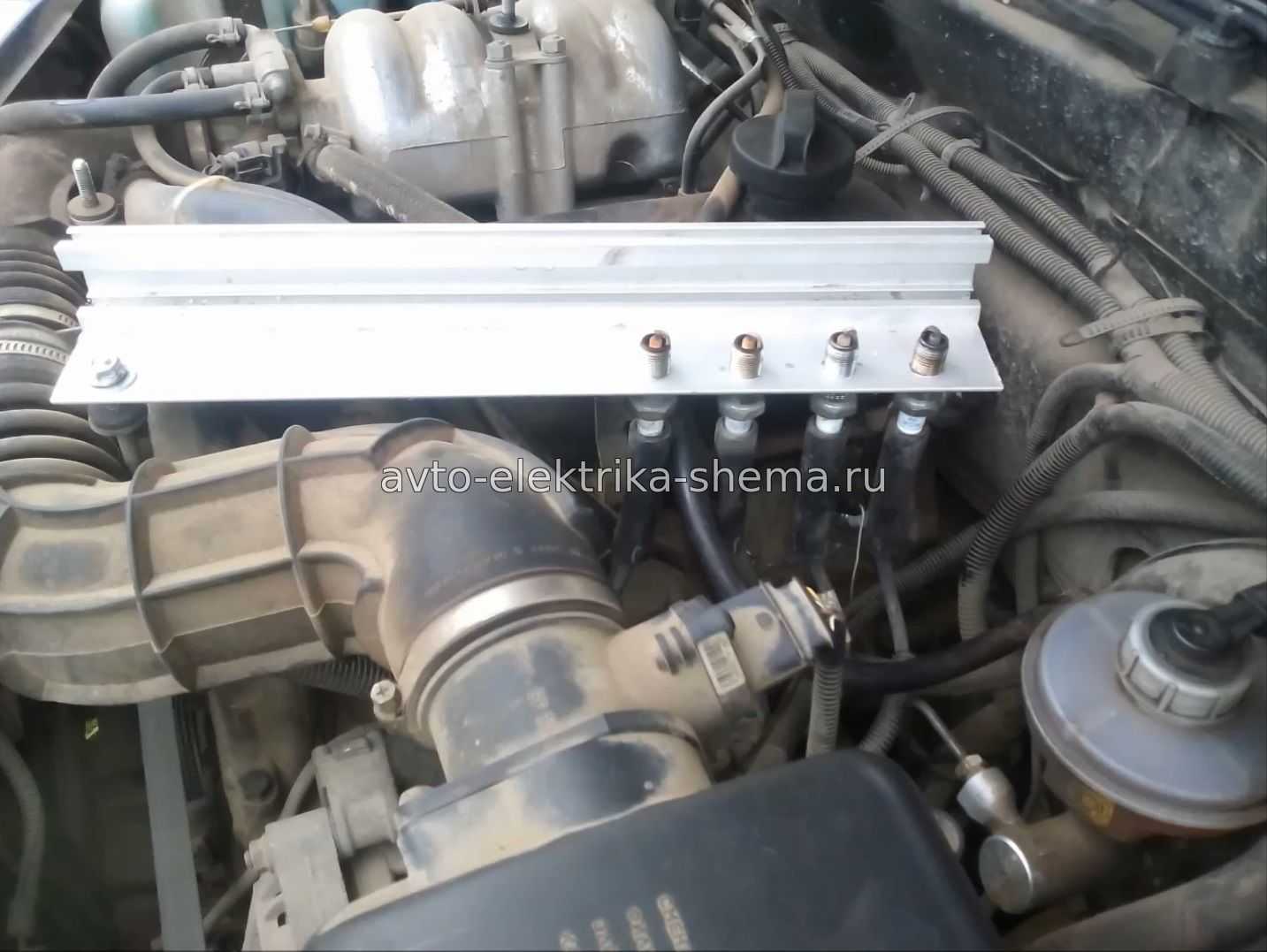

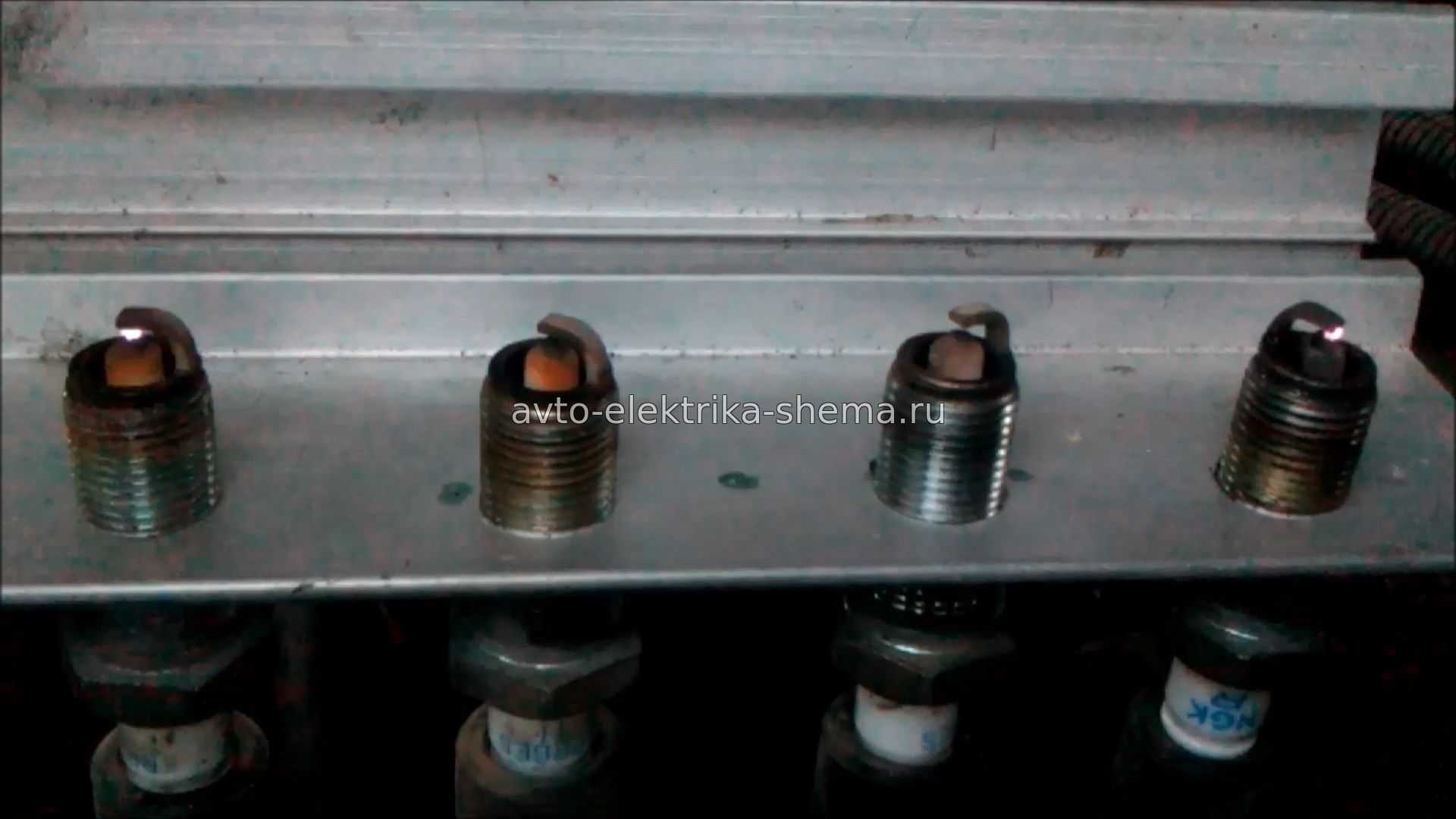

Решил посмотреть, что же там происходит со свечами в этот момент. Взял алюминиевый уголок, просверлил 4 отверстия под свечи и нарезал резьбу, а этот уголок закрепил на массу двигателя. Завернул свечи, подключил провода и нажал кнопку на БК.

Стал наблюдать происходящее, а именно возникновение искры на свечах. Сначала искра на 1 и 4 свечах, затем на 2 и 3, попеременно по несколько вспышек в течении примерно минуты.

Что то меня не впечатлило это явление, но думаю этой функцией можно проверять систему зажигания если возникла в ней неисправность. Например поочерёдно подключая разрядник к каждому проводу можно выявить дефектный провод или катушку зажигания или убедиться в обратном и приговорить свечи к замене. А так же понять что с проводкой между контроллером и катушкой всё в порядке и сигнал проходит как положено.

На видео ниже показано как работает данная функция:

Эксплуатация компьютера

Современные модели имеют около 500 функций. Все они схожи между собой, но чтобы освоить БК, нужно изучить инструкцию, которая идет к каждому устройству. Интенсивнее всего инструкция осваивается внутри автомобиля, когда перед вами работает дисплей компьютера. Самым важным разделом будут значки и команды – к ним нужно отнестись серьезно, так как они будут сообщать вам о критическом состоянии мотора и его системах.

Кнопок на БК обычно немного, поэтому вряд ли с этим возникнут проблемы. В зависимости от модели, которую вы решить установить, количество клавиш и функций будет отличаться, но их можно разбить на несколько разделов:

• Тех. обслуживание. С помощью этой группы создаются команды от замены фильтра или смазки до прохождения следующего технического осмотра.
• Системные ошибки. Группа отвечает за вывод ошибок на дисплей. Увидев код, вам нужно будет взять инструкцию и найти его, чтобы узнать причину.
• Диагностическая группа. Здесь можно получить информацию почти обо всех параметрах, а также состоянии рабочих органов и узлов автомобиля. Также через БК можно дать команды этим агрегатам. К примеру, можно задать предпусковой прогрев – это актуально в зимнее время года.
• Маршрутизатор. Сюда входят такие полезные данные, как черный ящик; остаток топлива в баке; расход топлива в разных режимах; средняя скорость.

В данной инструкции хочу показать процесс обновления ПО для БК Штат любых моделей! В качестве примера будет использоваться мой БК Штат 115 х42 RGB. То что БК узнал совсем не давно, и решил перепрошить себе. Для данной процедуры нам понадобиться USB адаптер для БК Штат который продается на оф. сайте в России, а в Укриане есть представители и можно у них узнать об наличии данного устройства. Но комплектация Данного адаптера не предусматривает кабеля непосредственно к самому БК, его нужно изготовить. Это обусловлено тем, что адаптер универсальный и не может предусмотреть все разъемы. Ну изготовить такой кабель не составит труда, все очень просто, нужны просто прямые руки, паяльник, клеммы (можно купить на любом радио рынке), коннектор мама от питания флупика на ПК (можно отрезать с неработающего компьютерного БП)

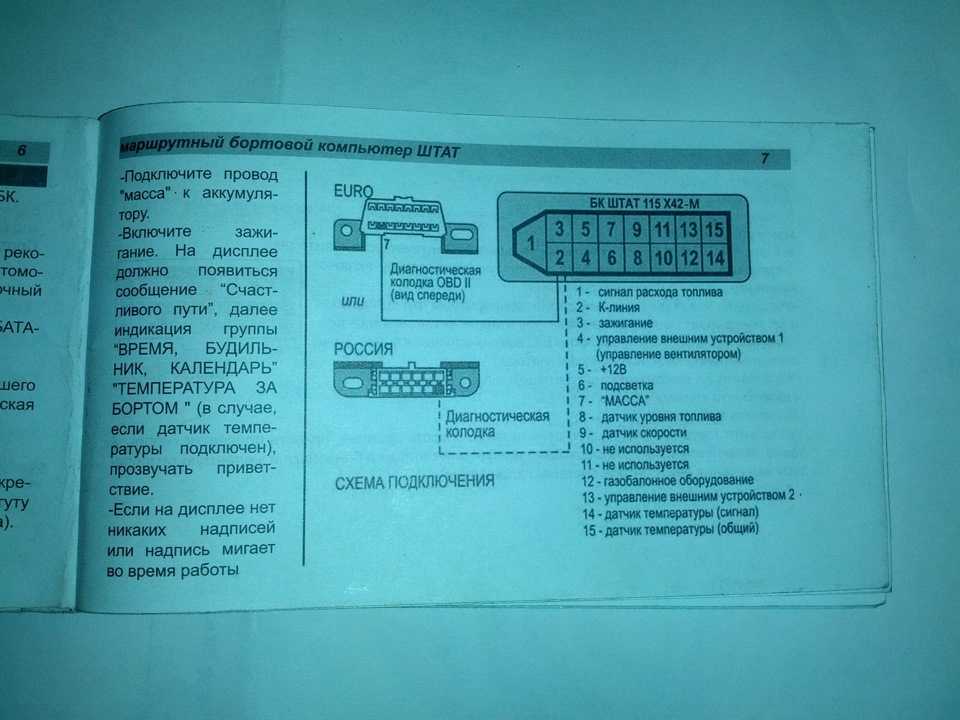

Устройство и инструкция к нему, с распиновкой ножек

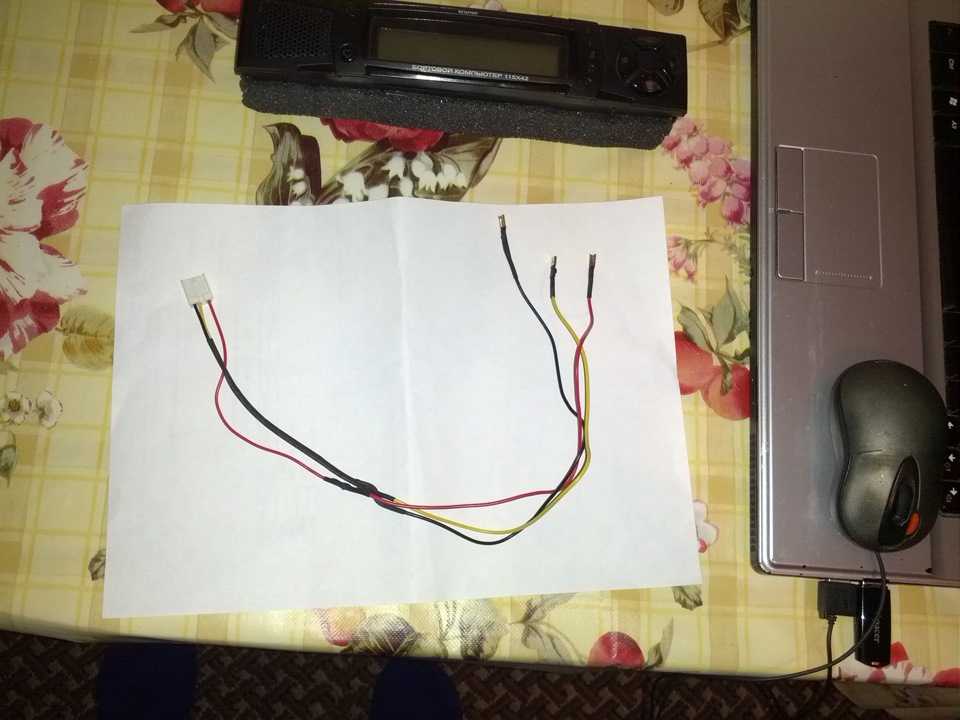

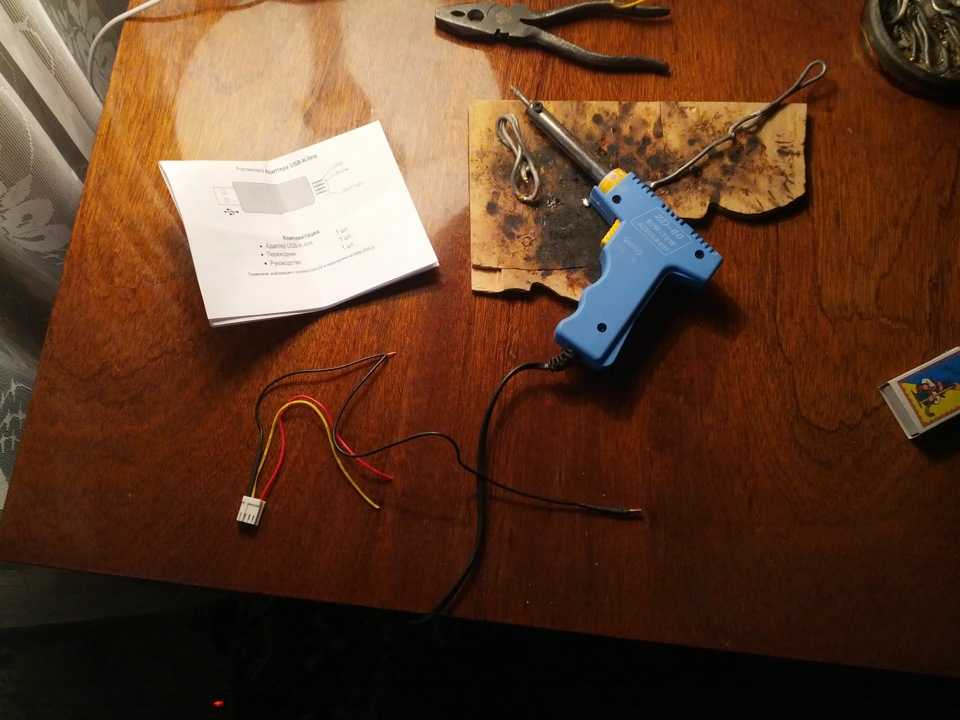

И так приступим! Для подключения проводов к адаптеру, я использовал коннектор мама (питание флупа) от сломанного компьютерного БП. Просто отрезал его вместе с проводами, но они были короткие и я решил их удлинить, проводами от того же самого БП. Так же решил поменять провода местами, для большей ясности:Красный — 12v OUTЖелтый — K-линия (data)Черный — Земля

И так же убрал не нужный 4 провод, мы будем использовать только 3 провода.

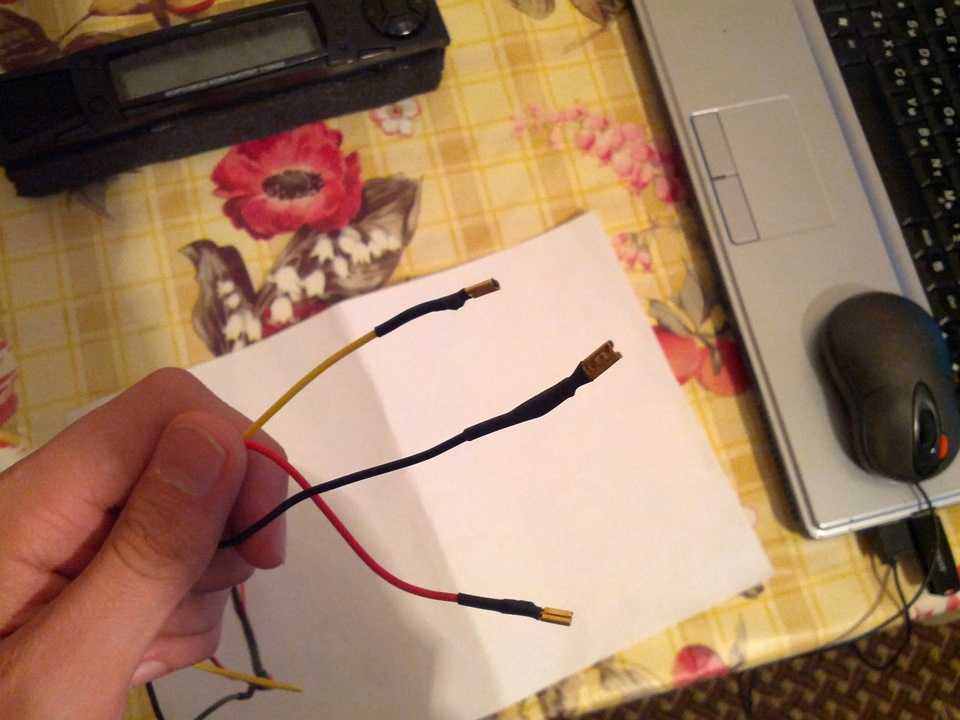

Делаем все аккуратно и припаиваем все и места стыков двух проводов тоже, плюс места паек закрываю специальной изоляцией! Что бы чего нить не закоротить. И смотрится хорошо и проработает дольше)

Разъем мама, который подключается к адаптеру

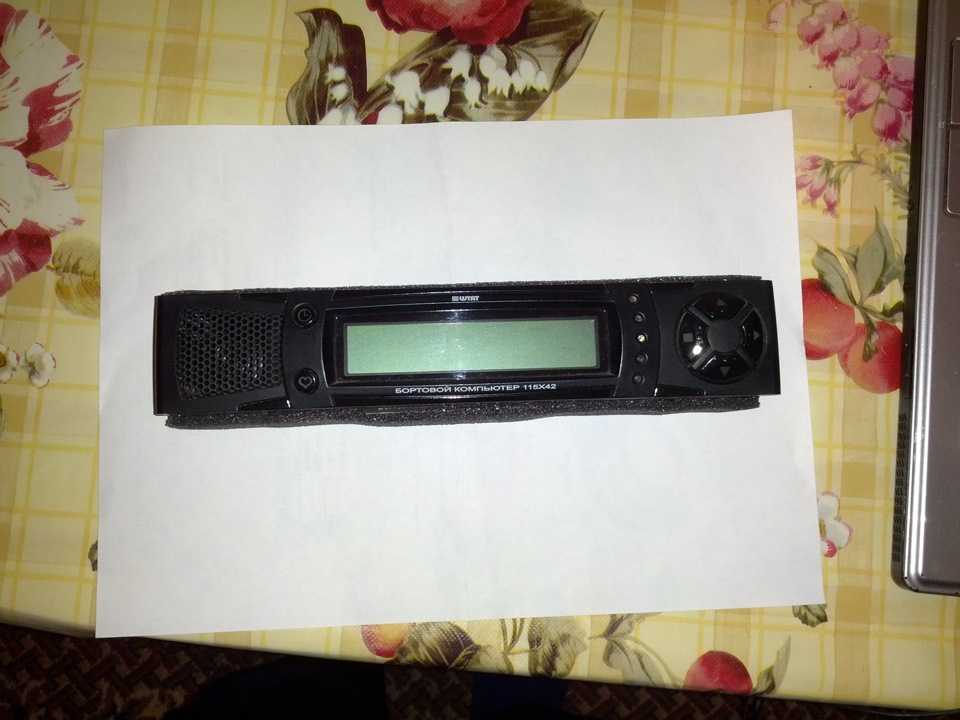

А вот и сам подопытный (БК Штат 115 х42 RGB)

Подключаем к нему наши провода с клеммами в нужные месте — для этого смотрим распиновку в руководстве по БК (которая шла в комплекте — если потеряли можно скачать на оф. сайте)

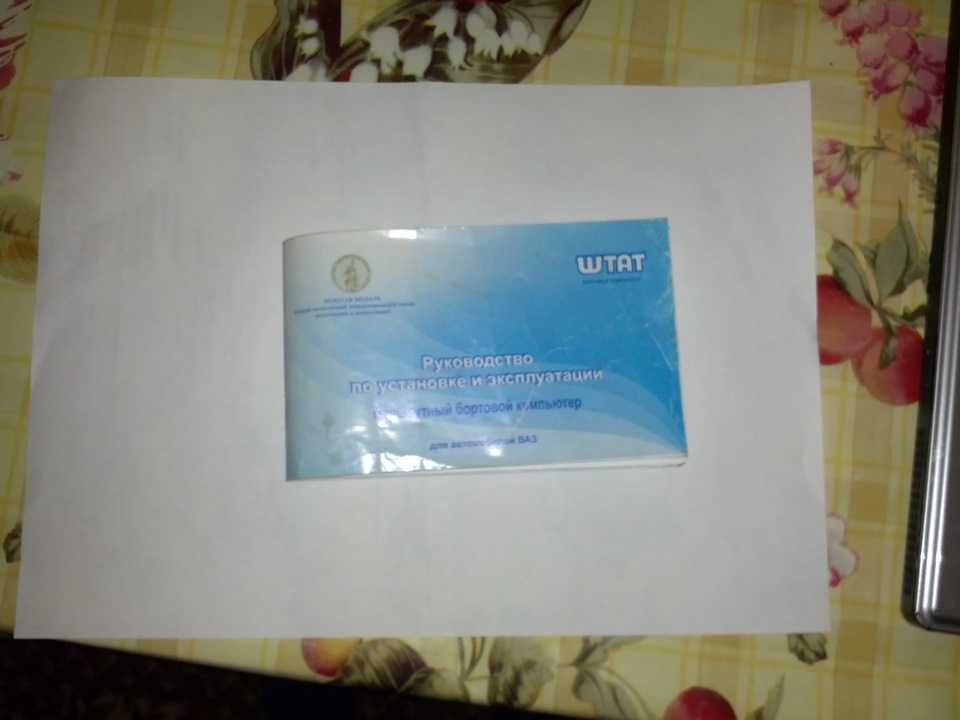

Руководство по БК

После подключения пошел на оф. сайт в раздел «Обновление ПО», выбрал свою модель и скачал самую свежую прошивку и программу для обновлению ПО (для USB — есть еще через COM порт). Так же нужно будет скачать драйвер для самого адаптера.

Дальше все просто, в начале ставим драйвер для адаптера. Потом запускаем программку для обновления ПО, выбираем нашу прошивку и жмем старт. И тут он будет писать что ждет устройство, если уже подключено питание, то нужно отсоединить землю и заново вставить сразу же и он пойдет прошиваться, занимает сек 15. Кстати пробовал отключать +12v, но так он не хотел начинать прошиваться, просто подвисал с какой то надписью… Так что дергаем минус (земля)!

Для жителей Крыма и обладателями БК Штат, обращайтесь, обновлю ПО на вашем БК) Не пропадать же адаптеру)

Спасибо за внимание!
