Целесообразность установки магнето

Не моё конечно дело, но я крайне негативно отношусь к подобного рода колхозному тюнингу. Тем более, что магнето проблему с надежностью штатной системы зажигания не решает, а лишь заменяет ее на другую проблему. А это как по мне — полный тупизм: переделать двигатель на магнето, чтобы потом мучится с ней еще больше…

Да, диностартер не идеальный девайс. За которым к тому же нужно постоянно следить и при необходимости обслуживать его. Ну и что? Ну почистил коллектор и контакты прерывателя в начале сезона и все. А с магнето меньше проблем что ли? Больше раз в сто!

Во-первых, из-за того, что постоянно разбивается резиновая муфта — сбивается угол опережения зажигания, а это влечет за собой детонацию, потерю мощности, перегрев и повышенный расход топлива.
Во-вторых, после установки магнето за диностартером как правило перестают следить, лишают его аккумулятора и он в итоге дохнет окончательно… Соответственно, бортовая сеть мотороллера лишается источника питания. А это значит, что «света нет — кина не будет»…
В третьих, из-за того, что вся эта переделка представляет из-себя сплошной колхоз — оси в которых вращается ротор магнето и ротор диностартера расходятся в значительных пределах. А это приводит к тому, что детали двух этих устройств начинают работать с большим осевым перекосом относительно друг друга из-за чего у магнето постоянно обрывает выходной вал ротора и разваливаются его опорные подшипники.
В четвертых, магнето изначально не рассчитана на длительную работу тем более на работу с таким конским перекосом по осям, который приводит к повышенной радиальной нагрузке на ротор, что для магнето не свойственно.
В четвертых, магнето стоит очень дорого — плюс нужно купить проставку и муфту.

Тюнинг двигателя Восход для самодельного вездехода

Двигатель мотоцикла Восход легкий с не плохой мощностью подходит для установки на самодельный вездеход. Но все-таки некоторые изменения своими руками нужно сделать в коробке. Тюнинг двигателя Восход, который улучшат характеристики нашего вездехода. Для сравнения рассмотрим общие данные передаточные числа (от коленвала к заднему колесу). Первые данные Восход 2м, следующие Ковровец 175А:

На первой передаче Восход-2м — 18,42 — Ковровец 175А — 18,68
На второй передаче 12,08 — 11,88
На третьей передаче 8,98 — 8,49
На четвертой передаче 6,06 — 6,06

Как видим разница на первой скорости не слишком большая, но при движении ощутима. Нам остается поменять первую передачу. Для этого нужно полностью разобрать двигатель. Ведущая шестерня первой скорости не съемная и является как одно целое с первичным валом. Значит, берем первичный вал, ведомую шестерню первой скорости от Ковровца 175А и устанавливаем на свой агрегат.

Тюнинг изменил передаточное число от коленчатого вала к заднему колесу, улучшив ходовые качества вездехода при прохождении труднопроходимых участков зимников. Эта замена испытывалась на мотоцикле восход-2м, при движении по плохой дороге (глине после дождя) мотоцикл шел уверенно без пробуксовки и заносов на самых малых оборотах двигателя.

Несколько советов определения неисправностей при разборке двигателя. Сняли головку цилиндра, установите поршень в верхнюю мертвую точку. Пошатайте его из стороны в сторону, если есть небольшой люфт нужно заменить поршневые кольца. При большом болтании проверить и подобрать поршень к цилиндру.

Следующее сняли цилиндр. Берем поршень и одной рукой поднимаем в верхнюю точку. Затем движениями вверх вниз проверяем на ощупь болтание поршня. Если зазор, присутствует нужно определить в каком месте. Заменить неисправные детали. Это могут быть поршневой палец с верхней головкой шатуна, нижний подшипник шатуна или коренные подшипники коленчатого вала.

Генератор проверяем крепление проводов. Сняли маховик с коленчатого вала проверить состояние шпоночного гнезда и шпонки. Ни какого люфта не должно быть. Неисправные детали заменить.

Разбираем сцепление

Обращаем внимание на моторную цепь при сильном провисании заменить. Изношенные звезды подлежат замене. На дисках сцепления не должно быть сколов и других повреждений

Пусковой сектор и шестерня на барабане не должны иметь сколов изношенных зубьев. Соединение шестерни с барабаном должно быть четким без проскальзывания

На дисках сцепления не должно быть сколов и других повреждений. Пусковой сектор и шестерня на барабане не должны иметь сколов изношенных зубьев. Соединение шестерни с барабаном должно быть четким без проскальзывания.

Примерно так нужно подготовить двигатель для самодельного вездехода.

Источник

Внешний вид

Дизайн мотоцикла нельзя назвать привлекательным, поскольку при его создании упор делался больше на внутреннее содержание. Форму топливного бака, немного выдвинутого вперёд, можно назвать прямоугольной. Топливный бак находится рядом с водительским сидением. Его прямое расположение позволяет водителю находиться в прямом положении и делает передвижение удобным.

Возможность прямой посадки – показатель классического стиля. Классическое исполнение предполагает и другие особенности дизайна, например, наличие невысокого руля. За него можно держаться прямыми руками, не сгибая их в локтях. Это не только позволяет лучше управлять движением, но избавляет руки от затекания. Благодаря удобному нахождению подножек ноги согнуты прямо, что делает поездки более комфортными.

Блог им. Freemann → Продубас к истокам 2014. День второй.

День первый. Начало.День третий и четвёртый. Киров.День пятый. Котельнич.День шестой. Нижний Новгород.День седьмой и восьмой. Ковров — родина Восходов.День девятый и десятый. Домой.День второй. Утренние сюрпризы и пельмени с “пистиками”. Второй день начался с сюрпризов. Утром, вылезая из палатки, я заметил за деревьями покосившийся небольшой заборчик. Подойдя поближе, я малость опешил — заборчик огораживал характерный вытянутый холмик: могилу. Ни креста, ни памятника не было. Осмотревшись по сторонам, других подобных объектов не увидел. Хорошенькое место я выбрал себе для ночлега, около могилы. То ли из-за сумерек, то ли из-за усталости я совершенно ее не заметил. Быстро позавтракав и собрав палатку, я отправился восвояси от этого места. Проехав буквально километра 2-3 выскочил на какой-то поселок, названия которого я не запомнил. До сих пор мучаюсь сомнениями: ночевал я под Пельмин Бором или под Серебрянкой?Река Весляна. На том берегу деревня Давыдово

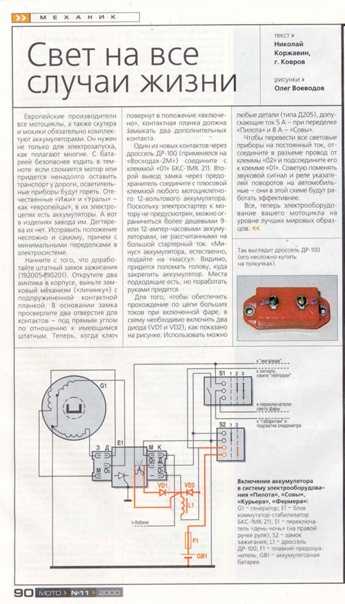

Дроссель типа ДР-100

Установлен в правом инструментальном ящике. От цепи сигнала торможения генератора через дроссель, который является устройством, дополняющим параметрическое регулирование генератора, питается цепь ламп подсвета спидометра, городской езды и освещения номерного знака.

В процессе эксплуатации свечу периодически нужно очищать от нагара и регулировать зазор между электродами, который должен быть в пределах 0,6-0,7мм, что обеспечивается подгибанием внешнего электрода. Для уплотнения между свечой и головкой цилиндра ставится медноасбестовая прокладка. Для устранения радиопомех, создаваемых системой зажигания, на свечу надевается экранированный наконечник типа А-4.

В процессе эксплуатации специального ухода не требует. В основном уход за фарой сводится к удалению пыли с внутренне полости оптического элемента путем продувки воздухом.

В качестве центрального программного переключателя, обеспечивающего необходимую коммутацию осветительной аппаратуры на мотоцикле, применен переключатель 124005490201. Переключатель имеет три рабочих положения >, >, > в соответствии со следующими режимами работы:

Уход за центральным переключателем сводится к периодической проверке надежности крепления переключателя в фаре и очищению подвижных и неподвижных контактов от пыли и грязи путем промывки их в бензине.

Схема карбюратора К-62В мотоцикла восход

1. Жиклер топливный холостого хода. 2. Жиклер топливный главный. 3. Камера поплавковая. 4. Распылитель. 5. Ось поплавка. 6. Втулка рычага поплавка. 7. Канал воздушный. 8. Насадок. 9. Игла дозирующая. 10. Корпус. 11. Дроссель. 12. Замок иглы. 13 Пружина дросселя. 14. Ограничитель подъема дросселя (удаляется после обкатки двигателя). 15. Трос управления дросселем. 16. Винт регулировочный подъема дросселя. 17. Крышка. 18. Винт регулировочный холостого хода. 19. Штуцер для приема топлива. 20. Отверстие переходное. 21. Канал воздушный холостого хода. 22. Отверстие дренажное. 23. Канал воздушный холостого хода. 24. Игла запорная с шайбой. 25. Поплавок. 26. Утопитель поплавка.

Схема электрооборудования мотоцикла Иж Планета Спорт

Хай! Усовершенствованная схема мотоцикла Иж Планета спорт на vse-o-moto.com не только бросается в глаза, но также имеет небольшой аналитический обзор. Мы поговорим о том, что сделали конструкторы-проектировщики ИжМаша, дабы этот советский кроссовый железный конь выгодно отличался от других совкобайков. Отметим, что в электронике вышеуказанного мото была существенно улучшена фиксация, а также четкость срабатывания всех включателей/переключателей на рулевой части байка.

А знали ли вы, что Иж Планета Спорт – это первый байк из Ижевска, что выпустился с 12-вольтовым оборудованием системы зажигания. Отметим, что большая часть электрооборудования в схеме Ижа спортивного является унифицированным с другим Ижевским мото – «Юпитер 4». К примеру, это касается генератора, указатели поворотов, спидометр, оптическая часть фары, задний «стоп», АКБ, т.д.

Среди особенностей электроники данного двухколесного можно увидеть невиданные до этого приборы привели. Их наличие и усложнило схему спортивной Планеты.

Разъяснения к схеме мотоцикла Иж Планета Спорт:

1) Лампочка режима стояночного света.2) Главная лампочка переднего света.3) Контрольная лампочка работы нейтральной передачи.4) Резистор.5) Контрольная лампочка масляного давления.6) Реле указателей поворотов.7) Блок развязки с диодами.8) Лампочка для освещения циферблата спидометра.9) Замок зажигания мотоцикла.10) Передние указатели поворотов.11) Включатель/выключатель фары, а также аварийный выключатель зажигания мотоцикла.12) Включатель/выключатель стоп-сигнала на ручной тормозной системе.13) Регулятор реле.14) Включатель/выключатель лампочки нейтральной передачи.15) Контрольная лампочка включения дальнего света.16) Контрольная лампочка работы указателей поворотов.17) Контрольная лампочка включения и работы генератора.18) Устройство воспроизведения звукового сигнала.19) Переключатель между видами света, а также указателями поворотов. Здесь есть и кнопка включения сигнала звукового. 20) Свеча зажигания мотоцикла.21) Катушка зажигания мото Иж Планета Спорт.22) Включатель/выключатель стоп-сигнала на ножной тормозной системе.23) Генератор мотоцикла.24) АКБ (аккумулятор).25) Предохранитель.26) Выпрямитель.27) Датчик масляного давления.28) Задние указатели поворотов.29) Фонарь задний.

Восход 3М 1990 → История преображения одного Восхода 3М

Вступление

А теперь постараюсь описать весь процесс покраски и восстановления нашей с папой Восхонды. Т.к. до этого красить ничего не приходилось, опыта в этой сфере не было совершенно. Учились на своих ошибках. Какие материалы покупать, какое оборудование понадобится и без чего можно обойтись?Последовательность покраски, основные секреты и особенности? И как сделать из Восхода мотоцикл, который будет вызывать множество положительных эмоций у людей? На эти вопросы я сейчас и постараюсь ответить. Только вот с фотографиями проблема- почти все они на стационарном компьютере в другом городе. Ну не беда. Поехали)

Регулировка карбюратора К-62В и К65П

Регулировку оборотов холостого хода производите в следующей последовательности: 1 – заверните винт 18 до упора, который регулирует подачу воздуха для холостого хода. Затем отверните на один оборот. 2 – Приоткройте дроссельную заслонку, ручкой газа. 3 – Запустите двигатель, прогрейте. 4 – Болтом 16, опуская дроссельную заслонку, добейтесь минимально устойчивой работы мотора. 5 – Винт 18 откручивая установить максимально большие обороты. 6 – Болтом 16 снова опустить заслонку на минимальные обороты. 7 – Проверить регулировку. Резко открываем дроссельную заслонку ручкой газа. Если двигатель глохнет или имеется провал в работе. При переходе с холостого хода на основной рабочий. Регулировка неверна. Винтом 18 нужно обогатить топливную смесь — закрутить на четверть. Или повторите всю регулировку. 8 – Отрегулировано правильно, если нет провала и мотор, не глохнет. А продолжает набирать резко обороты.

Современный внешний вид

Вместе с ростом мощностных характеристик возникает необходимость в усовершенствовании внешнего вида агрегата: установка новой панели, никелированных дуг, обтекателей. Одним из популярных вариантов тюнинга восхода 3м среди водителей является переделка восхода на кросс.

Кроссовый вариант мотоцикла.

Несколько простых инструкций как передать восход, тюнинг под кросс.

При создании кроссового байка немало важную роль играют колеса, поскольку они воспринимают основную нагрузку. Колеса должны хорошо амортизировать сильные удары. С этой задачей справятся колеса на основе спиц. Подбирать покрышку стоит по таким размерам: 120/70-17 спереди и 160/60-17 сзади.
Более жестким требованиям поддается передняя подвеска. К сожалению, компромиссным решением здесь не обойтись, поскольку родная вилка может не выдержать нагрузки. Придется покупать вилку от кроссового байка в комплекте.
Задняя подвеска переделывается под один амортизатор. Для этой цели вилку нужно переварить или подобрать требуемого размера на моторазборке. Пружина под амортизатор подбирается исходя из веса байка и водителя. Далее подвеска регулируется так, чтобы ход заднего колеса не превышал 250 мм.

Восход является дорожным мотоциклом. Он был очень востребован в советские времена, однако сейчас уже не выпускается. Самой популярной моделью считается Восход 3М, двигатель, ремонт которого совершенность прост, совершенно легок в техническом обслуживании. Надежная конструкция и устойчивость байка, делают Восход отличным другом для любого мотолюбителя.

Поскольку в наше время купить такой мотоцикл можно исключительно с рук, приходиться повозиться с технической частью мотоцикла. Очень повезет, если предыдущий владелец содержал байк в чистоте и эксплуатировал согласно рекомендациям. Если же нет, тогда частый ремонт двигателя Восход будет занимать ваше свободное время.

Считается прямым конкурентом мотоцикла ЯВА 350. Правда, поломки Восхода случаются на порядок чаще. Случается это в основном по халатности владельца. Несоблюдение правил эксплуатации привод к незначительным проблемам, которые создают значительные неполадки.Особенностью 3М является ходовая часть. Накладки на тормоза были оснащены датчиком износа, на амортизаторах поставили гофрированные резиновые чехлы , а на переднее колесо был установленный защитный щиток. Также немного изменилась схема двигателя Восход 3М после выхода модификации. Мотор 3М-01 пятиканальной продувкой цилиндра и одним выпускным окошком.

Тюнинг двигателя

Двигатель Восход 3м тюнинг которого мы будем рассматривать – это простой, 2-х тактный мотор с одним цилиндром. Этот двигатель считается собственной разработкой, но имеет очень много схожего, с мотоциклами японского происхождения. Опытные тюнеры заверяют, что при должном подходе можно снять почти вдвое больше мощности с этого движка, чем получается с завода. Но одним штрихом не обойтись, нужен тщательный подход и изучение гор специализированной литературы. Давайте разберем, что мы можем изменить, чтобы ехать на мотоцикле Восход быстрей:

Цилиндро-поршневая группа. Приступать к другим улучшениям, без внесения изменений в ЦПГ нет смысла. Для начала стоит отметить тот факт, что заводской запас прочности у деталей достаточно мал, поэтому все последующие доработки сократят двигателю жизнь. Начнем с поршня, его можно оставить родным или подобрать по размеру зарубежный аналог. Далее, нужно облегчить его вес, для этого фрезой нужно сточить те части, которые не участвуют в формировании прочности и работе поршня. Облегчению подлежит и шатун. У самого цилиндра мы изменяем геометрию и размер впускных, выпускных и продувочных каналов. Это нужно, чтобы при увеличении количества топливовоздушной смеси мотор смог эффективно сжигать ее и выводить газы.
Карбюратор. Увы, чтобы мотор ехал быстрей нужно сжечь больше бензина, а чтобы поставить в цилиндр больше смеси, нужно приобрести более производительный карбюратор. Если мы говорим о значительной прибавке к мощности, то родного карбюратора явно не хватит.
Воздушный фильтр. Большему количеству бензина, требуется больше воздуха для сгорания. Чтобы двигателю легко «дышалось» родной фильтрующий элемент лучше заменить на фильтр с минимальным сопротивлением.
Лепестковый клапан. Конструкция двухтактного двигателя устроена так, что при такте сжатия, часть топливовоздушной смеси выбрасывается в выхлоп, чтобы этого избежать устанавливают лепестковый клапан. Помимо экономии топлива, он еще и заметно повышает тягу, на низких оборотах, а значит улучшается разгон мотоцикла.

Планета на зажигание от восхода Спорт видео

Как подключить зажигание от Минска на Иж-Планету.Регулировка зазора и некоторые секреты.Мой канал https://www.yout.

В этом видео нет информации по его рабочему состоянию и цифр расхода топлива, Хода поршня и Т.П. Мы не Википе.

Зажигание с минска на иж планету 3.

Два лепестковых клапана от мотоцикла Сова в кроссовый ЧеЗет 250 тип 513 и зажигание от косилки. Применялась.

Довольно часто, владельцы мотоциклов ИЖ, ставят генераторы с электронным зажиганием, от мотоциклов Минск.

ІЖ-49 + генератор «Мінськ» Партнер канала – форум «Все о мотоциклах ИЖ-49» https://izh59.borda.ru/

Бензопиловское зажигание на двигателе Иж Планета спорт Бензопиловское зажигание на двигателе Минск https://m.

реставрация и переделка иж ПС часть 7, внедрение генератора 7 вольт от минска на двигатель иж ПС.

После того как выкинул второй датчик холла, решил поставить контакты в паре с коммутатором. и в итоге получ.

Регулировка зажигания на генераторах Г-427, 43.3701, 80.3701, 431(432).3701, 26.3701 Обращайте внимание на конструкцию датчика. Мото 37 представляет видос, посвященный выгодному обмену мотоцыкла-помойки на мотоцыкл ВОСХОД 1977 года выпус. Мото 37 представляет видос, посвященный выгодному обмену мотоцыкла-помойки на мотоцыкл ВОСХОД 1977 года выпус

Мото 37 представляет видос, посвященный выгодному обмену мотоцыкла-помойки на мотоцыкл ВОСХОД 1977 года выпус.

Работа двигателя Иж Планета5 (Планета 5) с зажиганием от мотоцикла Минск. АКБ не нужен.

Технические характеристики

Габариты: 2000х1200х850 мм – длина, высота и ширина соответственно
Вес: 122 кг
Мощность двигателя 15 л.с.
Расход бензина 4.2 л на 100 км в смешенном режиме, объем бака 14 литров
КПП – 4-ехступенчатая с механическим способ переключения передач
Дорожный просвет 125 мм
Максимальная скорость 105 км/ч


Длина/ ширина/ высота	2000/ 850/ 1200
База, мм, не более	1300
Дорожный просвет, мм, не более	125
Масса снаряжённого мотоцикла,кг, не более	135
Грузоподъёмность, кг не более	160

Максимальная скорость, км/ч, не менее	105
Расход топлива	4.2л/100 км
Ёмкость топливного бака	14

Тип, тактность	карбюраторный, двухтактный
Число цилиндров	1
Рабочий объём, см3не более	173.7
Диаметр/ход поршня	62/57.6мм
Максимальная мощность, кВт (л. с.), не менее	14 (15)
Карбюратор	К65 В

Сцепление	многодисковое в маслянной ванне
Управление сцеплением	ручное
Переключение передач	ножное
Моторная передача	однорядной втулочной цепью
Задняя передача	однорядной роликовой цепью

Моторная передача	2.07
Коробка передач	1- 3.04; 2- 1.99; 3- 1.34; 4- 1.00;
Передача на заднее колесо	31809

Рама	трубчатая, закрытая, одинарная
Ход подвески по оси колёс, передней/задней, мм, не менее	160/80
Тормоза	барабанные с меаническим приводом
Колёса	спицованные
Ра3мер шин	спререди3.25-16 или 3.50-16, сзади3.25-16 или 3.50-16

Схема двигателя

Для мотоциклов Восход, объем двигателя был одинаков. Он составлял 173 см.куб. В целом, у всех байков этого производителя устанавливался одинаковый одноцилиндровый мотор с двумя рабочими тактами и воздушной системой охлаждения. Очень малый объем движка выдавал 10 лошадиных сил и со временем доработка мотора стала выдавать мощность в 14 л.с.

Если вы обнаружили неисправность, и она связана с работой двигателя, не стоит откладывать ремонт в долгий ящик. Усугубление неполадки приведет к непредвиденным затратам. Бояться перебирать мотор не стоит. Не только разборка, но и сборка двигателя Восход очень проста.

Перед ремонтом тщательно осмотрите мотоцикл на предмет износа или поломки деталей. После осмотра отчистите двигатель от грязи. Лучше хорошенько промыть его с чистящим средством. Поскольку основной проблемой двигателя являются подшипники коленвала, сальники и прокладки, рассмотрим процесс их ремонта:

Для начала разберемся с установкой подшипников коленвала. Для этого необходимо установить в половинки поддона стопорные кольца. После чего, используя оправки, вставить коренные подшипники. Если вы не проделывали подобного ремонта ранее, поможет схема двигателя Восход. В новые подшипники коленвал заходит с усилием, что создает дополнительную нагрузку на ось шарикоподшипников при движении.
Вставьте коленвал в левую часть поддона. Чтобы исключить вращение шатуна, закрепите его, в противном случае есть вероятность погнуть его.
Переверните мотор. Одеваем на гайки цапфу и вкручиваем на шпильки полученный элемент.
Изнутри на подшипник должно создаваться давление. Для этого подойдет любая втулка, подходящая по размеру. Если подобрать неподходящий размер она соскочит и нарушит работу.
После надежной установки подшипников и втулки переходим к коленвалу. Затягивайте его на расстоянии не более 3-4 миллиметров от перегородки кривошипной камеры.
Теперь возьмите тонкий стержень и водите им между коленвалом и кривошипной камерой, пока он не будет проходить без сильных усилий.
Убираем весь жир с поверхности поддона. Укладываем новые прокладки и соединяем половинки поддона между собой, надев вторую часть на цапфу.

В это же время следите за тем, чтобы не перетянулся коленвал, иначе он сместится или погнется. Таким легким способом можно заменить подшипники и прокладки в двигателе. Как видите, при работе не требуются труднодоступные средства или редкие инструменты.

Мотоцикл Восход по праву заслужил в советские времена звание «народного». Его история начинается с выпуска серии «К-175» в 1958 году на заводе имени Дегтярева. Все модели были оснащены одноцилиндровым силовым агрегатом объемом 175.7 куб.см. Непосредственно модификация 3м выпускалась с 1983 по 1993 года.

Проводка мотоцикла восход 3м

Компания Восход установила генератор переменного тока на всех своих моделях. Это разделяет всю проводку на источник и потребители тока, а также вспомогательные приборы. Основное преимущество такой системы заключается в работе без аккумулятора. Схема проводки мотоцикла Восход 3М довольно проста и идентична таким советским мопедам как ИЖ Планета или Минск.

Система передает ток потребителю одним проводом, несущим положительный заряд. В то время как массой выступает каркас байка.

Электрическая схема оборудования Восход 3М состоит из четырех независимые цепей:

системы зажигания;
фар и звуковых сигналов;
указателей поворота;
сигнальных знаков.

Кроме того, схема зажигания Восход 3М и последующие модели обеспечены бесконтактной системой зажигания и генератором в 12В. Для выравнивания напряжения с коммутатором объединен стабилизатор. В такой системе основной причиной большинства неисправностей является неисправность свечей или свечного наконечника. Их замена довольно проста и не занимает много времени.

Тем не менее, при недостаточном техническом обслуживании возникают перебои в работе мотора. Чтобы избежать неполадок, необходимо как можно чаще производить чистку клемм на контактах и следить за целостностью проводов. В остальном система очень надежна и ремонтопригодна.

В электрооборудование мотоцикла Восход 2м входит генератор Г-427, коммутатор КЭТ-1, высоковольтный трансформатор, фара, центральный и другие переключатели.
