Установка на Priora противотуманных фар

Установка птф не требует от вас специальных знаний и навыков, главное обзавестись необходимым перечнем инструментов и следовать четко ниже приведенной инструкции.

Для установки вам потребуется:

  • Ключи на «10»-«13».
  • Отвертки плоская/крестовая.
  • Термоусадка.
  • Для изоляции проводки – гофра.
  • Обычные плоскогубцы.
  • Изоляционная лента.

Пошаговая инструкция установки на LADA Priora птф:

  • Открываем подкапотное пространство, проверяем, чтобы минусовая клемма аккумулятора была в обязательном порядке снята. Демонтируем дворники и жабо, для этой цели используем ключ на «13».
  • Используя 2-ой ключ, демонтируем кронштейн и расширительный бачок. Это необходимо для удобства проведения работ, да и снять/поставить эти агрегаты совсем не сложно.
  • Передний бампер крепится на 10-и саморезах. Откручиваем их все.
  • Крестовой отверткой откручиваем крепежи пластиковой заглушки. В штатные места ставим фары и крепим саморезами надежно, дабы при тряске от езды они не разболтались.
  • На данном этапе начинаем заниматься проводкой. Для этой цели провода прячем в гофру, дабы исключить перетирание и крепим провода так, чтобы не отходили контакты.
  • Из набора проводов берем самый длинный, он всегда синего цвета. Провод делим на 2 конца и один из концов присоединяем к левой фаре, а другой – соответственно к правой. Далее провод протягиваем в моторный отсек, а точнее в область основного тормозного цилиндра.
  • С помощью плоской отвертки оттягиваем салонную обшивку LADA Priora и просовываем в салон провод.
  • Уже в салоне провод подключаем к предохранительному блоку.
  • В конце проделанной работы устанавливаем все на свои места и проводим регулировку туманок, о которой говорилось выше.

Как правильно ставить ПТФ, и почему нужна замена стандартных ламп?

Противотуманки на Приору, равно как и на любую другую машину, устанавливаются достаточно низко, на уровне 0,3-0,7 метра от уровня дороги. В этом случае узкий световой луч попадает в зону, свободную от влажного конденсата, и действительно улучшает видимость.

А вот расположенные на крыше багажника (часто дополнительное освещение ставят на джипы), они абсолютно бесполезны при дождевой завесе, в тумане или при пыльной буре. Поэтому противотуманные фары раньше ставили под бампер (для металлических конструкций старого образца), а сегодня размещают прямо в него (для современных деталей интегрального образца).

Туманки должны соответствовать не только правилам дорожного движения, но также подходить под нормы ЕЭК ООН. Последние предполагают, что луч туманки на Приору и любой другой автомобиль, должен обладать специальным широкоугольным распределением света, с четко очерченной верхней границей и рассеиванием до 70 градусов по горизонтали. Только соблюдение этих параметров дает требуемый противотуманный эффект.

Самыми распространенными сегодня являются противотуманные фары с галогенными лампами, имеющими мощность 55 Ватт. Они создают световой поток в 1,1 тыс. люмен, которого достаточно для освещения пространства в 25-30 метров впереди автомобиля.

Замена на них обычных ламп накаливания требуется почти всегда, т.к. лампы старого образца дают необходимое освещение на расстоянии около 8-10 метров, что явно мало для современных условий вождения.

Установка ПТФ

Приору необходимо загнать на смотровую яму и проверить, все ли необходимые компоненты для модернизации есть под рукой:

  • Комплект ПТФ и проводки.
  • Плоскогубцы.
  • Набор отверток и ключей.

Установка фар

  1. Отключаем минусовую клемму от аккумуляторной батареи и переходим к креплениям переднего бампера – саморезы расположены сверху, снизу и сбоку. Снимаем бампер Лада Приора;

  2. Переходим к заглушкам. Они крепятся при помощи нескольких саморезов, здесь удобней всего будет работать короткой крестовой отверткой;
  3. Необходимо поместить противотуманные фары на места, где были заглушки. Для крепления можно использовать саморезы от заглушек;

  4. Теперь нам нужно найти в наборе самый длинный провод. Подключаем его к левой фаре, а затем к правой и протягиваем со стороны АКБ в моторный отсек;
  5. «Десятым» ключом демонтируем оба бачка Лада Приора, ключом на 13 откручиваем крепления дворников;
  6. Нам необходимо добраться к левому краю обивки, для этого нужно снять защиту. Шланг необходимо отодвинуть в сторону, ослабьте хомут;
  7. Теперь обивку можно полностью достать;
  8. Наша задача – протянуть проводку фар через заглушку в салон Приоры и закрепить провода хомутом, который идет в наборе;
  9. Собираем компоненты Лада о обратной последовательности. К болтам картерной защиты обязательно нужно подвести провода.

Подключение электрики в салоне

Под рулевой колонкой Лада необходимо снять защитный пластик – проворачиваем три защелки на 90 градусов;
Под предохранительным блоком вы увидите саморез – выкручивайте его и вытаскивайте блок. В комплект ПТФ входит инструкции, в которой присутствует подробная схема подключения;

Теперь переходим к центральной панели. Достаньте заглушку и кнопку включения обогрева заднего стекла, вы найдете эти элементы слева от часов;
Берем кнопку ПТФ из комплекта. Синий провод идет на предохранительный блок, остальные необходимо подключить кнопке обогрева – вы сможете сделать это при помощи зажимов, которые идут в наборе. Вот схема подключения:

Нам нужно установить реле ПТФ в блок

Здесь важно не перепутать: провода, идущие из капота, подключите к F18 и F17, также к эти гнездам следует подвести желтый провод, черный и красный идут на А86 и А30, предохранители из вставьте в F18, F17, провод синего цвета подведите к A Разобраться с этим вам поможет схема.

Установка ПТФ на Лада Приора завершена. Осталось собрать детали и подключить минусовую клемму к батарее. Работают противотуманки только при включенном зажигании. Ставить крышки приборной панели стоит только тогда, когда вы убедились, что оптика работает исправно. Осталось провести регулировку фар, для этого используется стандартная схема.

Штатные ПТФ Приора 1 и 2: артикул, цена

АвтоВАЗ ставит на Лада Приора противотуманные фары производства Бош и «Автосвет» (Киржач). Отличие состоит в том, что Бош по установочной глубине больше противотуманок из Киржача на 40%. Светотехника от БОШ устанавливалась в люкс версии, а от Киржача – в стандартные. Рассматривается два варианта комплекта. Первый комплект – это ПТФ для Приоры 1 (дорестайлинг), второй – на Приору 2 (рестайлинг). Различие – формы фар и точках установки. Продаются ПТФ комплектно, или отдельно.

Для Приоры 1:

  • Комплект ПТФ г.Киржач «Автосвет» 21700-3743010-52. Цена – около 700-800 рублей. Одна фара стоит около 500 рублей.
  • Комплект ПТФ Бош 21700-3743010-54. Цена – около 1600-1900 рублей. Одна фара стоит около 900 рублей.

Для Приоры 2:

  • Комплект ПТФ г. Киржач «Автосвет» 21700-3743010-53. Цена – около 800-900 рублей. Одна фара стоит около 500 рублей.
  • Комплект ПТФ Бош 21700-3743010-50. Цена – около 1000-1200 рублей. Одна фара стоит около 600 рублей.

Комплект ПТФ (туманок)на Ладу Приору

Сначала лучше установить кнопку в салоне лады приоры – это совершенно обычная кнопка, устанавливается рядом с кнопкой обогрева заднего стекла, Питание берется как раз от кнопки обогрева заднего стекла.

схема подключения ПТФ (туманок)на ладу приору

Вынимаем кнопку обогрева заднего стекла, аккуратно зацепив плоской отвёрткой, вынимаем её с фишкой

кнопка с фишкой обогрева заднего стекла лада приора

вот как выглядит кнопка обогрева

подключаем согласно схемы кнопку птф (туманок) лады приоры от кнопки обогрева стекла. Теперь нам понадобится мультиметр

1. Находим проводок идущий на подсветку кнопки обогрева стекла, т.е. на него при включении габаритов идет напряжение в 12в , минус мультиметра кидаем на массу (к голому металлу ), включаем габариты. Зажигание должно быть выключено!Ищем на фишке клемму где появилось напряжение 12в, после того, как нашли, выключите габариты, если напряжение исчезло, этот провод нам и нужен, снимаем с него изоляцию, но не повреждаем его и прикручиваем к нему провод кнопки птф, который отвечает за подсветку(по схеме, приведённой выше) он значится, как “белый(жёлтый)”

2. Также ищем провод, на котором появляется 12в когда ВКЛЮЧЕНО зажигание,выключаем габаритные огни, включаем зажигание, ищем мультиметром нужный провод, проверяем ещераз убеждаемся он или нет, вскрываем изоляцию и прикручиваем к нему “красный(розовый)” провод от кнопки птф (туманок) приоры как на нашей схеме. 3. Подключаем массу. Здесь все просто – и там и там черный цвет

4. Последний проводок – синий , его проводим в подкапотное пространство. Я продел этот проводок в отверстие под педальным узлом, их там несколько. Из салона нужно отогнуть и приподнять ковролин, чтобы их увидеть. 5. ставим релюшку из комплекта птф приоры где нибудь в подкапотном пространстве.

на фото место где возможна установка реле ПТФ на приору

реле птф прикуручиваем за ухо крепления на какую нибудь шпильку из кузова.Можно на блок абс.

Реле стандартное. они все имеют имеет 4 контакта, они обозначаются “30, 87, 85, 86”

реле птф приоры

Синий провод от кнопки подключаем к 85-му контакту. 86 контакт это на массу

30 контакт к + аккумулятора 87, к + противотуманок.

подключенная кнопка птф на торпеде приоры

Для установки туманок нужноснять передний бампер

В общем то это оказалось не так сложно…

Комплект птф лада приора в коробке…

Выковыриваем пластиковые заглушки из бампера

уцстанавливаем туманки и прикручиваем

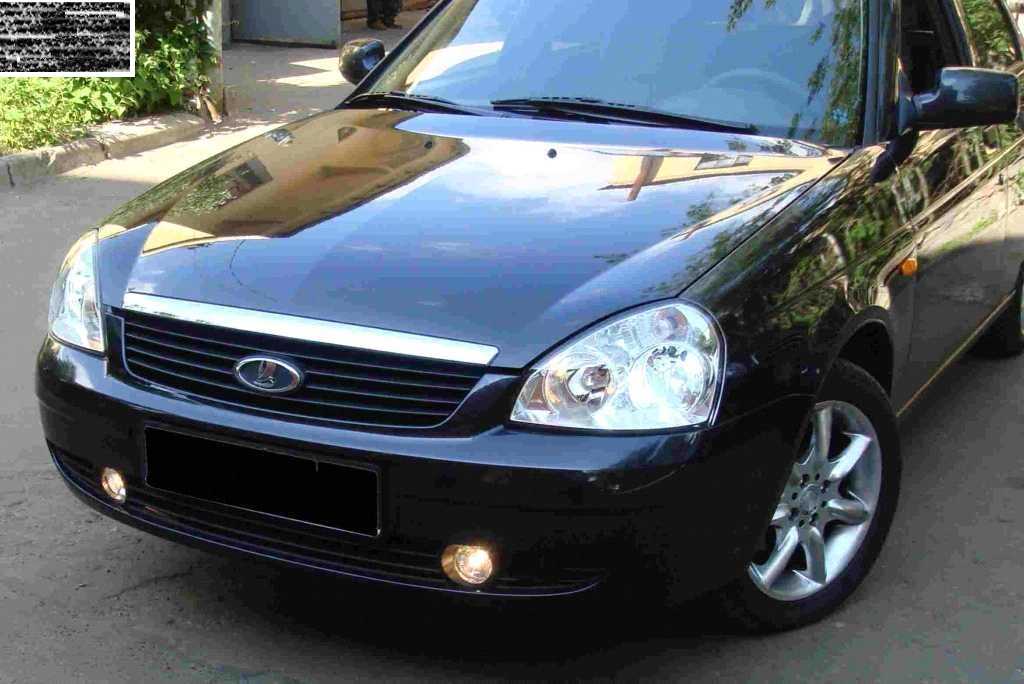

Установленный в бампер птф лада приора

Если хотим ксенон в туманки – добавится еще несколько манипуляций

1) Опять снимаем бампер! Откручиваем верхние шурупы, аккуратненько отгибаем.

Снизу отвинчиваем защиту картера от бампера, а крепления подкрылков и защитных кожухов сбоку.

Вырываем бок бампера на себя, резко, но аккуратно, с другой стороны всё тоже самое

Блоки розжига ксенона птф я закрепил в место, указанное крестиком,на хомуты, ничего не сверлилМесто под бампером – самое удачное, с моей точки зрения.

первое включение птф. Лучше пройтись герметиком в районе лампы и обработать силиконом места соединения продов. Так и ксеноновые лампочки и блоки розжика птф приоры прослужат дольше.

Проверяем все перед обратной установкой бампера…

ксенон в птф приоры – примеры и фото

На приору установлен комплект ксенон Н1 4300К и билинзы Morimoto H1 mini

Свет и ни кого не слепит! Так же ксенон в ПТФ 3000К, цвет зеленый!

какие бываю приоровские птф

Луч Производство «Луч» г. Рязань.

Так же есть много турецких, китайских, про-спорт и др.

Диодные птф на приору

Диодные ПТФ Орион-7

Для приоры рестайлинг (пр-во Китай)

Рамки под обычные птф для рестайлинг бампера

Тюнинг фары и ксенон на Ладу Приору. Подключение ДХО

До покупки этих фар хотел ставить линзы в отражатель. Но случайно нашел на эти тюнинг фары на приору, да и еще они

Практически любой автомобилист отлично знает, насколько противотуманные фары (ПТФ) улучшают видимость в непогоду, существенно снижая риск ДТП. Но к сожалению, далеко не все модификации авто такими фарами комплектуются. Сегодня мы поговорим о ПТФ Приора: научимся менять в них лампы. А те, в чьем автомобиле таких фар нет, узнают, как их самостоятельно установить.

Как заменить перегоревшую лампу

Начнем с замены ламп в противотуманке Лады Приора. Дело это нехитрое, и ехать из-за такой мелочи на СТО абсолютно необязательно — все можно сделать своими силами. Прежде всего какие лампы установлены в ПТФ этой машины? И на обычные Приоры, и на Приоры Рестайлинг (выпуск с 2013 г.) производитель устанавливает галогенные лампы типа H11 мощностью 55 Вт.

Регулировка

Вам удалось установить ПТФ, но чтобы они выполняли свою задачу, их следует настроить. Поставьте Лада Приора на ровную поверхность. Напротив переднего бампера должна быть стена, обычно автомобилисты используют для этого гараж. Проверьте давление в покрышках – оно должно быть одинаковым.

Теперь нужно замерить расстояние от земли до середины фары. На стене нарисуйте ровную полоску, соответствующую расстоянию от покрытия до середины ПТФ. Рисуем на 5 см ниже еще одну полоску, верхнюю можно стереть. Противотуманки нужно настроить так, чтобы на горизонтальной линии, которую мы нанесли на поверхность, находилась верхняя граница света. Как видите, схема регулировки фар достаточно простая.

Лампы в противотуманках

Эффективность ПТФ в критериях тумана обуславливается сходу несколькими факторами. Низкое их размещение, другой диапазон, также направленность светового потока позволяют освещать только само дорожное покрытие, не затрагивая окружающее место, как фары далекого света. Это п озволяет созидать дорогу даже в критериях сильного тумана, к оторый вполне рассеивает свет головных фар, создавая перед автомобилем белоснежную стенку.

Как подключить противотуманки Лада Приора?

Когда все в наличии осталось не так много, всего лишь все разобрать и установить ПТФ, затем все собрать обратно и радоваться проделанной работе. Шучу :-).

  1. Начнем с того, что нам необходимо все обесточить, для этого снимаем “-” клемму АКБ.
  2. Далее следует снять бампер, для этого по очереди откручиваем саморезы, которыми он крепится. Саморезы, которые следует открутить отмечены на фото. После того как все крепежи откручены, аккуратно отщелкиваем бампер с защелок и демонтируем его полностью.
  1. Далее берем отвертку и демонтируем заглушки противотуманок, которые крепятся саморезами.

Подготавливаем наши противотуманки и приступаем к важному этапу под названием “установка противотуманок”. Аккуратно помещаем ПТФ в штатные места и крепим их саморезами, которыми крепились заглушки

Затем приступаем к прокладке проводки. Проводка прокладывается с внутренней стороны бампера, желательно использовать гофру.

  1. Провода необходимо протянуть в салон в районе ГТЦ, для этого достаем специальную заглушку, под которой скрываются необходимые нам отверстия. Для удобства рекомендуется снять жабо вместе с дворниками, а также расширительный бачок с кронштейном.
  1. В салоне для того, чтобы протянуть и подключить противотуманки следует оттянуть обшивку (шумоизоляцию) и протянуть провод в салон.
  1. Когда провода заведены в салон можно приступать к подключению. Схема, по которой следует подключать, как правило, прилагается к комплекту ПТФ, однако на всякий случай я решил выложить схему.

Подключение противотуманных фар к кнопке происходит с обязательным демонтажом центральной панели

При установке реле ПТФ в блок важно не перепутать провода и следовать схеме подключения ПТФ.

Установка противотуманок на Лада Приора занятие довольно незаурядное и под силу любому автолюбителю. Единственная проблема — подключение, как правило с ним возникают сложности. Однако если следовать инструкции и внимательно изучить схему подключения, то все должно получиться. Если же во время подключения возникли сложности, рекомендую обратиться к опытному электрику, он без труда вам поможет за минимальную плату. Перед финишной сборкой не забудьте все проверить и убедиться, что ПТФ работают как надо.

У меня все, спасибо за внимание и до новых встреч на ВАЗ Ремонт! Пока!

Птф на приору ставят для улучшения штатного света, проезжая по темным участкам дороги, или в тумане, они просто необходимы. Противотуманные фары на Приору – это привилегия люкс комплектаций. Лада Приора выпускалась в 2 вариантах дизайна бамперов: рестайлинг SE, дорестайлинг, поэтому артикул детали отличается — о нем ниже. Во всех остальных, пустых комплектациях автомобиля Приора на место Птф ставятся заглушки, которые со временем хочется заменить на противотуманки. Обычно этот момент настает тогда, когда водитель впервые проедет на своем автомобиле по глухому туману – так, что видимость минимальная, ехать страшно, а надо. В таких случаях включается аварийка, передвижение должно быть медленным, аккуратным — а были бы туманки, водитель чувствовал бы себя увереннее.

Подключение птф делается за 7-8 шагов, при желании выполнить можно самому в гараже — читайте об этом в этой статье.

Переломный момент приводит к тому, что начинается выбор между линзовыми ПТФ в Приору и светодиодными ПТФ. Так или иначе, при движении в условиях недостаточной видимости света станет значительно больше. Водитель сделает все возможное, чтобы выполнить свою обязанность по обеспечению дорожного движения. Вот только выполнение этой обязанности придется поддерживать.

Вступление

Противотуманные фары (ПТФ) являются отличным помощником при движении в темное и туманное время суток. Назначение ПТФ – это улучшение светового потока при плохой видимости. Так же очень часто туманки используют при движении вечером для более хорошего освещения обочины.

С завода противотуманки получили только люксовые комплектации Лады Приоры, остальные же лишились их из-за удешевления производства. Но если Ваша Приора не оборудована ПТФ не стоит отчаиваться, их с легкостью можно установить самостоятельно без особого труда.

ПТФ Приоры не только обеспечит более безопасное движение в туман, но и предаст автомобилю более красивый и современный вид. Так же если автомобиль не оборудован дневными ходовыми огнями, то противотуманные фары можно использовать в качестве ДХО.

Прочитав данную статью Вы с легкостью установите на свой автомобиль ПТФ и забудете о плохой видимости при неблагоприятных погодных условиях.

Установка противотуманных фар на Приоре

Противотуманные фары необходимы в условиях плохой видимости: туман, сильный дождь. Их главной особенностью является распределение светового потока над дорогой и по краям, что существенно улучшает видимость в непогоду.

В базовой комплектации Приоры не предусмотрено наличие противотуманных фар. Их следует установить для увеличения безопасности движения на дороге. Противотуманки улучшают видимость не только водителя, на чьем автомобиле они установлены, но и всех остальных участников дорожного движения.

Цены фар и работ

Установка фар в салоне (где покупаете авто) обойдется в 2000 – 3000 рублей, плюс цена противотуманок 2600 рублей, что гораздо дороже, чем в магазине. Установка противотуманок в автосервисе в среднем составляет от 1500 до 2000 рублей. Фары можно купить самостоятельно.

Не обязательно платить деньги за монтаж, ведь противотуманные фары можно установить своими силами.

Цена комплекта противотуманных фар варьируется от 1200 до 1800 рублей. К фарам необходимо приобрести набор для подключения – 400 рублей.

Установка

Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:

  • ПТФ и набор для установки;
  • ключи на 10, 13;
  • крестовая отвертка;
  • плоскогубцы.
  1. Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
  2. Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
  3. С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
  4. Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
  5. Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
  6. Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
  7. Используя ключ на 13 ликвидируем дворники.
  8. Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
  9. Расслабляем хомут и убираем шланг.
  10. Извлекаем обивку.
  11. Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
  12. Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
  13. Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
  14. Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
  15. Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
  16. Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
  17. В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
  • длинный синий к А85;
  • красный и черный к 30 и 86;
  • желтый провод от 87 с двумя выходами к F17, F18;
  • берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
  • два предохранителя из комплекта вставляем в гнезда F17, F18.

Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).

Регулировка противотуманных фар

Когда установка завершена, вы убедились, что противотуманки работоспособны, пора перейти к их регулировке:

Ставим машину на ровную поверхность, важно, чтобы впереди была стена, ворота гаража или что-то в этом роде.
Проверяем одинаковое ли давление в колесах.
Мерим расстояние от середины фары до асфальта (земли).
Вычитаем 5 см из расстояния фар до пола, рисуем полоску на стене, соответствующую этой величине.
Включаем противотуманки и настраиваем их таким образом, чтобы верхняя граница светового потока была на горизонтальной линии.

Итог

На этом регулировку можно считать завершенной. Теперь вы будете уверены, что никому не доставите неудобств неправильным направлением света.

Противотуманные фары значительно улучшают видимость на дороге в темное время суток, а также в условиях плохой погоды. Вы не только себе упростите движение, но и остальные водители будут вас лучше видеть. Главное не забыть произвести их регулировку.

mylada.net

Установка ПТФ на Калину

На Калину устанавливают ПТФ в комплектации Люкс (обычно продают с накладками под гнезда в бампере). Еще понадобятся: реле, провода, кнопка включения ПТФ либо блок управления внешним освещением (для Калины комплектации люкс).

Снимаем бампер, извлекаем из него заглушки. Прикручиваем каждую ПТФ тремя саморезами. Чтобы протянуть кабель питания фар в салон Калины, лучше снять левое переднее колесо и защиту арок (подкрылки).

Подтягиваем провода питания фар с разъемами к переду Калины напротив места, где будут ПТФ. Клеммы «минус» прикручиваем к кузову (только не на болты крепления защиты картера – они закручены в пластиковые патроны). Устанавливаем бампер и подключаем ПТФ.

Устанавливаем кнопку включения фар одним из следующих способов:

  1. На панели между передними креслами вместо заглушки около прикуривателя.
  2. На консоль приборной панели вместо заглушки под кнопку включения кондиционера (для комплектации Калины без кондиционера).
  3. В составе приобретенного блока управления внешним освещением, который устанавливают вместо старого модуля без кнопки включения ПТФ.

От кнопки один провод подсоединяем к сине-черному проводнику замка зажигания (+12 В при включении зажигания). Второй – проводим в блок реле (на приборной панели слева колонки руля Калины). В блоке вставляем реле на предусмотренное для него место К9. К его контактам подсоединяем:

  • к «85» – провод от кнопки;
  • «86» – «масса»;
  • «31» – на +12 В;
  • от «87» – на предохранители фар (F16 и F17).

Провода от ПТФ Калины подсоединяем с другой стороны предохранителей.

Подключение противотуманок Приоры, схема противотуманок Приоры

В зависимости от комплектации на Приоре могут быть установлены передние противотуманные фары. Задними противотуманными огнями оборудуются все автомобили. Рассмотрим подключение противотуманок Приоры. Прежде всего хочу отметить, что тут рассматривается только заводская схема подключения. При этом передние противотуманки включаются только с включенными габаритными огнями. Задние противотуманные огни с включенным ближним светом фар.

Подключение противотуманок Приоры схема.

Рассмотрим подробно схему подключение противотуманок Приоры. Управление противотуманными фарами осуществляется блоком управления светотехникой. Конкретно включателями передних (А5) и задних (А4) противотуманок. При рассмотрении мы можем заметить только один провод для включения каждой опции. Этот провод, проходящий через вывод 2 к обоим переключателям через различные сопротивления, потому что является сигнальным. Он проходит от контроллера управления электроопакетом до переключателя. Со стороны контроллера на этот провод подаётся стабилизированное напряжение. Блок управления электропакетом контролирует изменение величины проходящего по нему тока.

Включение задних противотуманных огней.

Включение задних противотуманок Приоры происходит следующим образом. При нажатии кнопки на модуле (А4) происходит соединение провода от контроллера управления электропакетом, через сопротивление с минусом. При этом по цепи будет протекать ток соответствующей величины, по этому  контроллер получит сигнал о нажатии этой кнопки.  Если на выводе 14 колодки Х2 будет питание, включен ближний свет фар (смотри «Схема фар Приора» ), то процессор через соответствующий ключ подаст питание на выводы 10 и 13 колодки Х3, к которой подключён задний жгут проводов. Напряжение поступит на лампы задних противотуманных огней и на модуль управления светотехникой. При этом на модуле загорит сигнальная лампа включения фонарей.

Включение противотуманных фар.

Подключение противотуманок Приоры происходит практически так же. Разница в величине сопротивления, и соответственно в значении проходящего тока. По величине тока процессор контроллера управления светотехникой определяет положение кнопки передних противотуманных фар. Поэтому если на выводе 12 колодки Х2 имеется питание, включены габаритные огни (смотри «Габариты Приора«), на вывод 19 колодки Х2 будет подано питание.

По зелёному с чёрной полосой проводу напряжение поступит к катушке электромагнитного реле  К10. Якорь катушки притянется и замкнёт контакты. При этом получат питание предохранители F17 и F18 номиналом по 10А, а с них через соединительный разъём жгута панели приборов и переднего жгута, питание получат лампы  в противотуманных фарах. Кроме этого с предохранителя F17 получит питание светодиод на модуле управления светотехникой сигнализирующий о включении фар.

При одновременном нажатии на обе кнопки включения так же изменится величина тока. Так как при параллельном соединении общее сопротивление всегда меньше меньшего. То есть значение проходящего тока будет максимальным. Подключение противотуманок Приоры по такой схеме сильно затрудняет поиск неисправностей, без наличия диагностического оборудования для контроллера управления электропакетом. При возникновении неисправностей необходимо проверить целостность предохранителей, реле, работу габаритных огней и фар ближнего света.

Основные аспекты настройки

После того, как противотуманные огни будут установлены, их световой поток нужно будет правильно настроить, чтобы эксплуатация оптики была наиболее эффективной. Регулировка противотуманных фар должна производиться в условиях, наиболее приближенных к реальным. Поэтому проследите за тем, чтобы в багажнике была запаска, сам бак был полностью заправлен, а давление в шинах должно быть одинаковым. Кроме того, для большей реалистичности в салон автомобиля можно поместить груз весом около двухсот килограмм.

Когда все эти условия будут выполнены, можно приступать к регулировке. В первую очередь, транспортное средство необходимо поставить на наиболее ровную поверхность, это позволит получить самый точный результат. Если данное условие не будет соблюдено, регулировка будет неправильной. Настройка производится перед стеной или воротами гаража, это обязательное условие.

Для начала регулировки следует произвести замер расстояния от земли до середины фонаря. После этого на стене или воротах гаража следует нарисовать ровную линию, которая соответствует расстоянию, измеренному ранее. Сделав это, необходимо будет нарисовать еще одну полоску — она должна находиться на 5 сантиметров ниже, при этом первую линию можно будет стереть. Противотуманная оптика должна быть отрегулирована таким образом, чтобы на горизонтальной полоске, которую вы начертили на сете, находилась верхняя граница освещения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
