Как заменить радиатор печки на лада калина?

Основные проблемы и меры предосторожности с радиатором печки на Калине

  1. С первых дней, когда начинаете ездить на Калине, внимательно следите, не остаются ли темные пятна на месте, где «ночевала» ваша машина. В двигательном отсеке периодически проверяйте, нет ли цветных потеков под шлангами системы охлаждения. Если что-то капает под машину или следы антифриза появляются на узлах двигателя,  — СРАЗУ!!! — поменяйте ПРОБКУ на расширительном бачке системы охлаждения. В пробке стоит клапан, через который сбрасывается повышенное давление, возникающее при нагреве двигателя. Если клапан не работает,  рано или поздно продавится радиатор печки. Он продавливается в первую очередь. Охлаждающая жидкость при этом потечет в салон. Но перед этим она попадет в компьютер вашей машины., и его придется скорее всего менять.
  2. Рекомендую из собственного опыта. Сразу переставьте компьютер(ЭБУ). Он располагается точно под радиатором печки, и горе-конструкторы не догадались хотя бы перевернуть его «вверх ногами» прямо на том же месте. Тогда охлаждающая жидкость просто стекала бы с корпуса компьютера, не нанося ему никакого вреда (так сделан корпус компьютера)

Делается это просто. Снимите облицовку  справа внизу  под переключателями  режимов вентиляции. Открутите два самореза крепления компьютера. Выдвиньте компьютер на себя и положите его на верхнюю часть полки, что под «бардачком», со стороны двигателя. Жгут проводов это позволяет. Закрепите компьютер по своему усмотрению. Заземления он не требует. Зато навсегда избавитесь от ожидания неожиданного выхода его из строя. На  облицовке, которую снимали, срежьте уголок, примерно 1 см. Чтобы пластик не продавил изоляцию, я надел на этот срез кусочек трубки ПВХ, разрезанной вдоль. Езжу так уже больше полугода – никаких проблем.

Как поменять радиатор печки Лада Калина

Существует классический способ рекомендованный автопроизводителем, который связан со снятием панели (торпеды). И относительно простой, популярный метод среди многих автолюбителей. Его суть состоит в том, что снятие радиатора печки, производится из салона автомобиля без демонтажа панели. Подробнее остановимся на самом простом способе, и произведем поэтапные работы в следующей последовательности:

Первое что необходимо сделать — это (по понятным причинам) слить всю охлаждающую жидкость из системы. Далее, для получения удобного доступа к месту проведения работ, требуется полностью демонтировать корпус воздушного фильтра вместе с гофрой, которая к нему присоединена. Отключаем аккумуляторные клеммы. Полностью удаляем аккумуляторную батарею из копотного пространства. После чего, также нужно демонтировать металлическое основание (платформу), на которой был установлен АКБ. Увеличение внутреннего рабочего пространства, необходимо для проведения комфортных манипуляций и обеспечения доступа к двум шлангам, присоединенным к радиатору печки.
 Ослабляем хомуты и отсоединяем 2 шланга, которые подсоединены к корпусу термостата.
 Теперь, переместимся в салон автомобиля, где и будут проводиться основные работы. Для обеспечения хорошего доступа и удобства проведения работ, первым делом снимаем пластиковую защиту рулевой колонки. Наша цель конечная цель, отвести педали газа и тормоза в верхнее положение, для того, чтобы появилась возможность беспрепятственно снять и установить радиатор. Для этого, необходимо ослабить саму рулевую колонку. Откручиваем четыре гайки на 13

Теперь, мы имеем доступ и все условия для проведения необходимых нам работ.

 Перед процедурой непосредственного снятия, обратите внимание на металлическое крепление (планку), которая удерживает корпус отопительного агрегата на месте. Необходимо снять этот элемент

Для этого, рядом со шлангами со стороны моторного отсека, находим и откручиваем гайку на 10 или саморез . Если демонтировать планку не получается, допустимо ее просто отогнуть, а лучше распилить, с последующим извлечением.

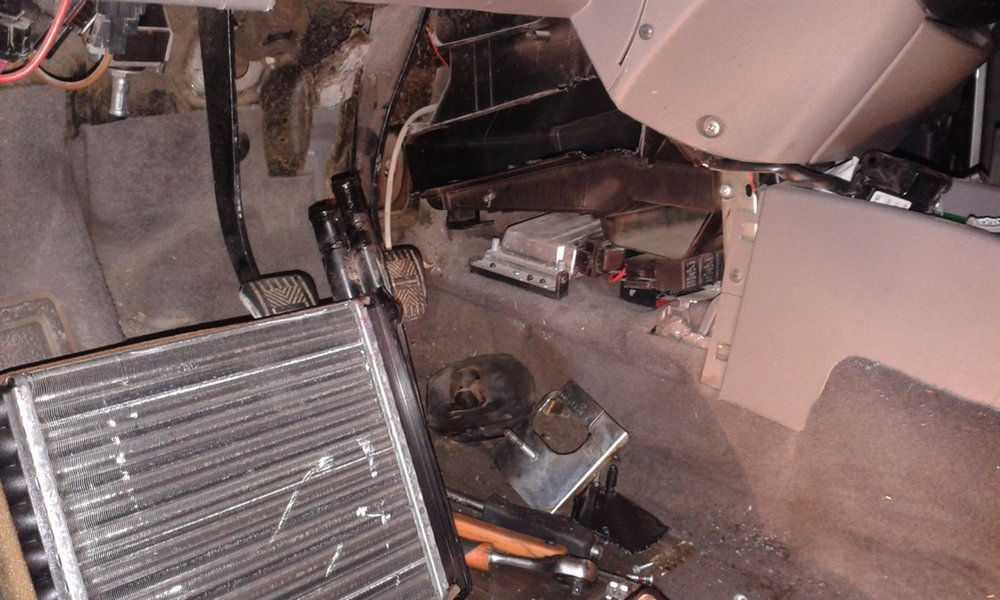

 Теперь, нам следует взять болгарку и отпилить шланги. После этого радиатор извлекается из ниши.

 Далее, берем новое изделие и отпиливаем на нем два патрубка. Обратите внимание, что на патрубках находятся специальные кантики (выпуклости) необходимые для плотной посадки шлангов. Распиливание производите рядом с этими кантиками. После чего, тщательно зачистите все патрубки наждачной бумагой.

 Помещаем «усовершенствованный» новый радиатор печки в нишу. Здесь придется немного повозиться, так как монтаж крайне неудобен. Главное это терпение, и все обязательно получится.
 По завершении монтажа, нужно присоединить все шланги. Делать это необходимо со стороны моторного отсека, направляя шланг на необходимый патрубок. После, нужно переместиться в салон и закрепить шланги хомутами.
 Работы практически закончены, осталось лишь вернуть рулевую колонку в исходное положение, затянуть все гайки, одеть кожух. Вернуть на место аккумулятор, установить корпус воздушного фильтра и конечно залить необходимое количество охлаждающей жидкости в расширительный бачок. На этом замена печки лада калина закончена.

Причины и симптомы выхода из строя

Кроме невысокого качества комплектующих и особенностей системы охлаждения автомобиля, часто в повреждении печки бывает виноват сам водитель. Пытаясь сэкономить на расходных и эксплуатационных материалах, он существенно сокращает срок службы отопителя.

Основные причины выхода из строя печки:

  1. Использование некачественного тосола. Это может привести к загрязнению всех каналов, что существенно снизит теплоотдачу и циркуляцию.
  2. Неисправная крышка расширительного бачка. Она является причиной повышенного давления в системе, что обязательно приведет к «разрыву» теплообменника.
  3. Заводской брак.
  4. Использование дешевых антифризов. Некачественные жидкости являются агрессивной средой для алюминия.
  5. Применение в холодное время года в качестве охлаждающей жидкости (ОЖ), воды или тосола с низкой плотностью.

О наличии поломки печки может сигнализировать ряд симптомов.

Признаки повреждения радиатора отопления:

  • капли ОЖ на коврике пассажирского сидения;
  • запах тосола в салоне и «жирный» налет на стеклах;
  • слабый нагрев радиатора, при условии исправности остальных элементов отопителя.

Ремонт радиатора печки

Сразу стоит обратить внимание, чтобы сменить печку Калины — нужно  сделать очень трудоемкую задачу. Производитель этого авто предоставляет фирменный мануал, где описаны ремонты при самых распространенных поломках. Смена радиатора входит в число инструкций

Смена радиатора входит в число инструкций.

Народные умельцы разработали свою собственную лазейку, как можно выполнить ремонт без существенных затрат сил и времени. Но, когда выполняется замена печки Калина, нужно будет вырезать кусок корпуса под обшивкой, чтобы можно было извлечь радиатор, не разбирая приборной панели.

Этапы ремонта

  • Загоняем машину на яму, глушим авто и откидываем провода с АКБ.
  • Сливаем антифриз из теплового контура печки. Слив находится внизу. Нужно выкрутить болтик. Желательно не откручивать пробку на бачке с антифризом в капоте, чтобы жидкость поменьше разбрызгивалась. Пусть себе стекает понемногу.
  • Переходим в салон. Отодвигаем передние сиденья и откидываем спинки назад. Если радиатор меняет человек с крупной комплекцией, то лучше всего, переднее сиденье вовсе демонтировать, а на пассажирском откинуть спинку назад и застелить его клеенкой и каким-нибудь одеялом.
  • Снимаем обшивку руля (держится на 4 болтиках).

Отводим педаль газа в сторону (для этого откручиваем крепеж).

Снимаем стопорное кольцо на штоке вакуумного усилителя тормоза.

Заглядываем под капот и откидываем патрубки, по которым циркулирует антифриз.

Переходим в салон и маленькой болгаркой делаем технологический вырез (как на фото), чтобы можно было вынуть изношенный радиатор.

  • Достаем радиатор и ставим на его место новый.
  • Собираем все элементы в обратной последовательности.

Замена печки Калина таким способом на порядок легче и быстрее. Единственным минусом является необходимость резки корпуса. Новый автомобиль вряд ли кто-то станет курочить. Но если транспорт уже успел отколесить 8 лет, то рука у владельца Калины не будет дрожать, так как замена радиатора в автосервисе стоит в 7 раз дороже, чем покупка нового.

Грамотная замена радиатора отопителя на Лада Калина по «заводскому» мануалу

Базовое руководство по эксплуатации предлагает к осуществлению технологию ремонта отопителя, начальный этап которого предусматривает проведение работ в подкапотном пространстве:

  • слив антифриза (отвернуть пробку сначала в передней части блока цилиндров, затем на правом торце радиатора охлаждения двигателя);
  • удаление АКБ из подкапотного пространства;
  • демонтаж корпуса воздушного фильтра двигателя совместно с воздухозаборником и Г-образным каналом, присоединенным к дроссельному узлу;
  • ослабление хомутов и отсоединение проходящих через моторный щит патрубков, способствующих циркуляции антифриза по теплообменнику печки (производится снизу автомобиля);
  • демонтаж болтового соединения, фиксирующего отопительную установку относительно перегородки моторного отсека (гайка располагается со стороны двигателя возле места присоединения патрубков системы охлаждения к радиатору отопителя);
  • удаление правой части облицовки лобового стекла;
  • демонтаж крышки салонного фильтра и самого фильтрующего элемента.

Предшествуют замене дефектного радиатора отопителя на Калине также и «внутренние» работы:

  • удаление сидений;
  • демонтаж центрального тоннеля пола;
  • снятие пластикового кожуха рулевой колонки, отсоединение колодок подрулевых переключателей и электроусилителя «баранки»;
  • удаление самой рулевой колонки в сборе с ЭУР (альтернатива – опустить агрегат на пол, предварительно сняв рулевое колесо и отвернув 4 гайки крепления к кузову);
  • полный демонтаж торпедо в сборе с отопителем.

радиаторрадиаторПосле удаления панели приборов из посадочного места открывается свободный доступ к фиксирующим элементам корпуса нагревательного элемента и создаются все условия для демонтажа поврежденного теплообменника. Процесс замены дефектной единицы выглядит так:

  • на левом торце центральной консоли открутить 3 винта, фиксирующих кожух теплообменника и металлический кронштейн уплотнителя трубок;
  • демонтировать кожух и кронштейн;
  • вынуть радиатор;
  • установить новый теплообменник, закрепить кожух и кронштейн.

Замена

Для извлечения старого радиатора печки, установленной на борту Калины 1, применяются два способа. Первый предполагает демонтаж приборной панели. После этого несправный элемент системы обогрева вынимается довольно легко.

Второй, который многие оценивают как максимально простой, позволяет обойтись без снятия упомянутой части отделки салона. Проблема в том, что тут придется слегка обрезать декоративную панель, закрывающую радиатор. Здесь последний будет выниматься со сдвигом вверх и налево.

Перед этим со стороны водителя надо отвинтить накладку, закрывающую боковину центральной консоли. Далее убирается ранее упомянутая панель радиатора и отпиливается мешающая часть пластикового кожуха.

Теперь вытащить радиатор будет не слишком сложно. Установку нового производите в обратном порядке. Не забудьте приклеить на место прежде вырезанный фрагмент.

Меняем радиатор печки на Калине-2 самостоятельно

Известно, что радиатор печки Лады Калины-2 находится в отдельном блоке, именуемом «блок отопителя». Чтобы заменить радиатор, нужно снять блок отопителя в сборе, а для этого выполняют демонтаж торпедо. Сам по себе радиатор, о котором мы говорим, помещается на ладони, но чтобы до него добраться, требуется выполнить огромный набор операций по демонтажу. Любое действие не требует наличия специнструмента, но число действий, перечисленных дальше, можно назвать слишком большим. На первом шаге, конечно же, отключают минусовую клемму АКБ, а затем снимают различные блоки и узлы.

  1. Подготовка к замене
  2. Как снять торпедо
  3. Вынимаем блок отопителя
  4. Замена печки, хэтчбек «Лада Калина-1», все шаги на видео

Подготовка к замене

Любую деталь из системы охлаждения нельзя изъять просто так. Сначала необходимо слить тосол, и эту операцию мы рассматривали. А теперь – самое неприятное. Снять торпедо не получится, если не избавиться от хладагента, которым заполнен контур климатической системы. Выгрузку хладагента осуществляют в соответствии с инструкцией по эксплуатации.

Приступим к демонтажу. Сначала отворачивают метрические винты «2», используя накидной ключ на 10. Эти винты крепят вентиль кондиционера «1». Затем, плоским ключом на 10 откручивают гайку крепления отопителя «7». Чтобы ослабить хомуты «4» и «6», удерживающие шланги радиатора, используют накидной ключ на 8

Шланги осторожно вытягивают на себя. На завершающем этапе откручивают винты с крестовой шляпкой (обозначены как «1»), предварительно сняв фильтр салона

Как снять торпедо

Перед тем, как заменить радиатор печки Калины-2, требуется извлечь блок отопителя. Последний, в свою очередь, находится за торпедо. Мы уже рассматривали, как можно снять центральную консоль. Но в данном случае этого будет недостаточно. Узел под названием «торпедо» нужно демонтировать в сборе, а других вариантов нет.

Крышка центрального тоннеля будет мешать. Её предварительно демонтируют:

  1. Выкручивают три винта, крепящие чехол ручника, и снимают чехол;
  2. Выполняют демонтаж рычага МКП. Для автомобиля с АКП снимают пластиковую накладку, отворачивают винт крепления рукоятки, отсоединяют контактный разъём. Чтобы отогнуть заклёпки, используйте плоскую отвёртку;
  3. Отворачивают винт крепления крышки тоннеля, расположенный возле скобы ручника;
  4. Выкручивают боковые винты крепления (по 2 с каждой стороны). Теперь, крышка легко снимается.

Если трудностей не возникло, проведите демонтаж кронштейна (к нему крепится микрик «ручника»). Просто, выкрутите шляпку винта ключом на 13. Дальше мы приводим фото, где отображаются все действия.

Шаг за шагом, выполните всё как указано. Затем, торпедо можно будет «выдвинуть» на себя:

  1. Болты «2», крепящие стойку с двух сторон, выкручивают ключом на 13. Гайку «3», крепящую провод массы, тоже необходимо отвернуть;
  2. Под передними сиденьями есть гайка крепления воздуховода. Используя ключ на 10, выкрутите её, чтобы снять воздуховод;
  3. В действительности, есть отдельный жгут проводов, который идёт на массу. Его удерживает гайка «1», которую выкручивают (см. рис. снизу);
  4. Узел корректора фар требуется отсоединить. С торпедо снимают ручку управления и отворачивают «чёрную» гайку (нужен ключ на 21);
  5. К блоку педалей узел «торпедо» крепится винтами «1». Выкрутите их.

На торпедо с каждой стороны установлены накладки. Их снимают, чтобы выкрутить по два крепёжных винта (подойдёт ключ на 13). Затем, узел вытягивают «на себя», предварительно отключив колодки с проводами.

Вынимаем блок отопителя

Сейчас, обратите внимание на первый рисунок. Блок отопителя крепится гайкой «1» к кузову, а гайка «7» прижимает его к торпедо

7-ю гайку мы уже выкрутили, чего нельзя сказать о гайках «1» (их на самом деле две). Итак, выкручиваем все гайки и вытягиваем блок отопителя в салон.

На последнем шаге останется выкрутить винты «1» и снять с блока отопителя крышку «2». После чего, появится доступ к радиатору отопителя, который будет нетрудно вытянуть из блока. Поздравляем! Была проделана огромная работа, но как видите, игра стоила свеч. Впрочем, о замене и подборе свечей у нас рассказывается в другом обзоре.

Вопрос «а зачем инженеры ВАЗ сделали всё так сложно» оставим без ответа. В «Гранте», как известно, используется узел аналогичной конструкции, такой же, как рассмотрено здесь. Но «Лада Гранта» – самый продаваемый российский автомобиль, который покупают тысячи автовладельцев в месяц.

Когда нужно менять радиатор

Независимо от расположения, конструкции и целевого назначения, радиаторы следует менять при обнаружении течи. Некоторые разновидности охладителей подлежат ремонту. При этом, специалисты заглушают поврежденные участки, что дает возможность эксплуатировать устройство дальше. Минусом процедуры восстановления выступает заметное снижение эффективности детали. Машина быстрее перегревается, плохо удерживает рабочую температуру.

Отдельно рассматриваются случаи снижения проходимости магистралей. При использовании не качественного антифриза допускается образование осадков и накипи. Когда шламы полностью забивают трубки – деталь подлежит раскоксованию либо замене.

Основные причины неисправности

Если с наступлением холодов при включённой печке подача тепла в салон не осуществляется, то необходимо разобраться, с чем это связано. Основными причинами поломки могут быть:

  • Неисправность термостата;
  • Течь радиатора печки;
  • Воздух в системе охлаждения.


Основная причина неисправности — течь радиатора печки

К наиболее опасной поломке относится утечка, которая способна происходить одновременно в нескольких местах. Обнаруживается она при визуальном осмотре системы, а также мест соединения. Медный радиатор можно отремонтировать, запаяв протекающие участки, алюминиевый же придётся менять.

Отличия алгоритма на авто с кондиционером

«Калина» с кондиционером имеет два радиатора отопителя и отличный от моделей без климат-контроля регулятор температуры в салоне. Радиаторов два, так как через один из них проходит фреон кондиционера, а по-другому – антифриз, как в авто без климатической установки. Соответственно, регулятор температуры даёт проходить воздуху через один из радиаторов, в зависимости от своего положения. Демонтировать такую конструкцию и заменить нужные элементы самостоятельно будет сложнее.

Понять, что печка пришла в негодность, получается не сразу, поскольку вытекающая жидкость быстро испаряется и напоминает о себе лишь специфическим запахом

При замене радиатора нужно аккуратно складывать снимаемые части, не отступать от инструкции и соблюдать меры предосторожности

Многие автолюбители отмечают, что отопитель Калины на много теплее, чем у других автомобилей ВАЗ, но проблемы встречаются и тут. В этой статье рассмотрим по порядку, почему не работает печка на Калине.

Замена со снятием панели

Для этих работ потребуется определенный набор инструментов:

  • комплект отверток;
  • плоскогубцы;
  • ключи гаечные.

Если вы занимаетесь этим впервые, то постарайтесь не растерять все винты и шурупы – их придется открутить довольно много

Важно также запоминать – где какой стоит

Прежде всего, следует полностью слить антифриз. Для этого машину устанавливают на яму и, скрутив пробку, собирают жидкость в ведро.

Затем удаляют винты, при помощи которых радиатор крепится. После этого освобождаем педаль газа от удерживающих ее на месте гаек. Снимают обшивку торпеды и вслед за ней контроллер.

И, наконец, наступает очередь демонтировать:

  • панель приборов;
  • каркас уплотнителя;
  • собственно, сам неисправный радиатор.

На его место ставится новый элемент, и сборка производится в обратном порядке.

Как показывает практика, своими руками произвести замену радиатора можно, но придется повозиться довольно много времени. Потому лучше призвать на помощь товарища. Хорошо, если у него есть опыт подобного ремонта. В противном случае все же стоит обратиться в автосервис.

Замена радиатора печки Лада Калина

Все владельцы отечественных автомобилей Лада Калина знают, что снятие и замена радиатора печки в данной модели сопряжена с некоторыми сложностями ввиду конструктивных особенностей авто, но бывалые «калиноводы» знают, как заменить основной элемент отопительной системы своими руками и мы готовы рассказать вам о таком ремонте во всех подробностях.

Недолговечность радиаторов печки, устанавливаемых в Калине, вызвана тем, что алюминий, из которого изготавливается данная деталь, очень быстро приходит в негодность при контакте с агрессивными современными антифризами. Что бы процедуру замены не приходилось повторять часто, приобретайте качественные запчасти!

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

  • радиатор печки (ориг. арт. 11180-8101060-00);
  • набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
  • металлические стяжки 2шт;
  • антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

  • ключи рожково-накидные (набор);
  • отвертки и плоскогубцы;
  • ножовка (понадобится в случае проведения работы без снятия торпедо);
  • емкость для слива старой охлаждающей жидкости;
  • перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 — 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

  1. Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
  2. Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.


Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

  1. Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
  2. Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.


Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать. Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:
