Замена ролика грм на ваз

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.

Ремень ГРМ – важный узел мотора вашего авто, связывающий коленвал с распределительными валами. Основной его функцией является точное и своевременное движение клапанов в соответствии с положениями поршней в цилиндрах. В случае обрыва это соответствие нарушается, и клапаны могут начать двигаться навстречу поршням, что неминуемо приводит к большому и дорогостоящему ремонту. Именно поэтому рекомендуется при каждой возможности контролировать состояние ремня ГРМ. В Лада Приора замена ремня ГРМ, или его проверка, требуется с такой же частотой и по тем же причинам, что и на других авто. Сейчас мы детально рассмотрим данный процесс.

Проверка проводится на холодном двигателе комнатной температуры. Если на вашем автомобиле установлен кондиционер, то необходимо снять ремень привода дополнительных агрегатов. Чтобы детально осмотреть ремень ГРМ, необходимо подвесить одно колесо, приподняв автомобиль домкратом или подъёмником. Далее, внимательно изучая каждый миллиметр ремня, вращаем подвешенное колесо вперёд по ходу движения автомобиля. Ремень должен быть идеально ровным, без продольных и поперечных порезов. На ремне не должно быть никаких отслоений и не должно торчать ниток, входящих в его состав. Каждый зубчик должен быть на месте и в основании каждого зубчика не должно быть трещин и оборванных кусков ремня

Не менее важно отсутствие следов подтёка масла на ремень. Ремни такого типа, в прочем, как и любые другие ремни, не терпят попадания на них моторного или любого другого масла – оно очень быстро разрушает их состав и, рано или поздно, приводит к обрыву самого ремня ГРМ

Прежде чем заменить ремень ГРМ вследствие попадания на него масла, необходимо выяснить и устранить причину течи.

На силовых агрегатах ВАЗ-21126 распредвалы приводятся во вращение шкивом коленвала (1). Под правым распределительным валом (если смотреть на подкапотное пространство спереди) находится опорный ролик (9) ремня газораспределительного механизма (2). Под левым распредвалом находится ролик, используемый для натяжки ремня (4). Ещё ниже, под натяжным роликом, находится насос охлаждающей жидкости, шкив (3) которого приводится в движение зубчатым ремнём. Крепление натяжного ролика устроено так, что ось вращения может смещаться относительно двигателя. Это и создаёт натяжку ремня ГРМ при повороте ролика относительно оси его крепления. За правым шкивом распредвала (7) закреплён синхронизирующий диск (8), который обеспечивает работу датчик фаз ГРМ. Привод закрыт пластиковыми крышками во избежание попадания посторонних предметов, пыли и грязи. Чтобы грамотно установить фазы, используются специальные метки:

Как поменять ролики ГРМ своими руками?

Для правильной замены натяжителей ремня в системе ГРМ, автовладельцу нужно строго следовать пошаговой инструкции, а также учитывать рекомендации производителей расходников.

Пошаговая инструкция замены роликов ГРМ:

  • Для начала нужно выключить мотор автомобиля.
  • Затем открыть капот, после чего снять защитный кожух системы ГРМ. Тут стоит учесть следующее: в некоторых автомобилях расположение технических узлов достаточно тесное, поэтому автомобилисту придется их демонтировать. К таким системам относится:
    • система охлаждения радиатора;
    • резервуар для хладагента кондиционера и прочее.
  • Ослабляем натяжение роликов ремня.
  • Снимаем сам ремень ГРМ если есть такая необходимость (в некоторых двигателях этой необходимости нет).
  • Далее откручиваем гайки, фиксирующие натяжители на шпильках, после чего снимаем их.
  • При необходимости проводим чистку посадочных мест роликов.
  • Проводим установку новых расходников и прочих снятых компонентов.

После проведенных работ автовладельцу нужно завести двигатель и убедиться в его правильной работе. Если во время работы мотора у него не наблюдается неисправностей — все работы выполнены верно.

В конце хотелось бы отметить: самостоятельное проведение всех технических работ не только экономит денежные средства, но и дает автомобилисту необходимый опыт в проведении ремонтных работ. Приобретение такого рода навыков позволит автомобилисту не беспокоиться о необходимости в срочном ремонте в дальних поездках.

Когда нужна замена ремня на Приоре: возможные последствия

Проводить замену ремня ГРМ рекомендуется через каждые 30 — 45 тысяч км пробега. Конечно, вероятность обрыва ремня при таком пробеге очень низкая, но указанный пробег является ресурсом изделия. Известно много случаев, когда автомобилисты наматывают на тахометре в два раза больше указанного выше пробега, и при этом еще ни разу не меняли ремень. Исправность рассматриваемого изделия измеряется не только его целостностью. При эксплуатации происходит его растяжение, поэтому снижается качество зацепления и увеличивается вероятность проскальзывания.

Ремень ГРМ со стертыми зубьями: что может быть при несвоевременной замене изделия

Признаками того, что на Приоре нужно заменить ремень ГРМ, являются такие факторы:

  • наличие постороннего шума при работе мотора;
  • смена цвета выхлопных газов;
  • возникновение проблем при запуске двигателя;
  • посторонняя вибрация.

Фото изношенного и оборванного ремня на Приоре: до чего не следует доводить авто

Замена ремня ГРМ на Приоре 16 клапанов может понадобиться и намного раньше, чем при 30-45 тысяч км пробега. Это связано с попаданием на ременной привод масел, грязи и тосола. Особую опасность на целостность резинового изделия оказывает тосол или охлаждающая жидкость. Если возникает протечка ОЖ, чему способствует нарушение герметичности прокладки помпы или выход из строя насоса, то срок службы резинового изделия сокращается в десятки раз. Если обнаружена протечка ОЖ, то следует оперативно выявить причины и устранить их. Если причиной является нарушение целостности помпы или прокладки, то одновременно понадобится заменить ремень ГРМ. При наличии проблем с прочностью ремня на больших оборотах могут возникнуть непоправимые последствия в виде обрыва поршней и деформация шатунов.

Загибание клапанов на Приоре 16 клапанов

Возможные поломки и их причины

Наиболее распространенная поломка, связанная с ремнем ГРМ — его обрыв. Это происходит по целому ряду причин, включая следующие:

  • Несвоевременная замена детали. Большинство производителей рекомендуют проводить замену узла каждые 60-70 тысяч километров, или даже чаще;
  • Неправильная эксплуатация. Тут нужно пояснить. Ускоренному износу ремня ГРМ значительно способствует неправильный скоростной режим и активная езда по пересеченной местности;
  • Попадание моторного масла или антифриза на деталь. В этом случае вероятность его соскальзывания с роликов увеличивается. При этом много водителей совершают одну и ту же ошибку — протирают ремень от масла и продолжают его использовать. Но резина детали уже успела впитать жидкость, и вывести ее нельзя;
  • Некачественное изделие. Выше упоминалась необходимость покупки ремней ГРМ только у официальных дилеров. У них дороже, но есть гарантия, что не будет продана изношенная или просто некачественная подделка;
  • Ускоренный износ из-за механических повреждений автомобиля (проще говоря — аварий).

В любом случае единственный способ починки — покупка новой запчасти и ее установка.

Это же касается и роликов. Их, частично, защищает ремень, но от внешних повреждений, масла и усиленного трения они не защищены. Использовать изношенные обводные ролики — идея не лучше, чем езда с изношенным ремнем ГРМ.

По сути, любая поломка, связанная с обводными роликами, помпой или ремнем ГРМ, устраняется заменой поврежденной детали на новую. Ремонтировать их, склеивать или варить не рекомендуется. На газораспределительный механизм приходится значительная нагрузка, и отремонтированные детали не обеспечат надежной работы двигателя.

Базовая процедура для ремонта большинства деталей в ГРМ, включая ремень, обводные ролики и натяжители:

  1. Установить машину на подъемник, эстакаду или смотровую яму.
  2. Отвести натяжитель и демонтировать ремень ГРМ.
  3. Снять корпус воздушного фильтра.
  4. Отвинтить ролик и натяжитель.
  5. Демонтировать деталь, нуждающуюся в ремонте и установить новую.
  6. Собрать механизм, осуществив вышеприведенные действия в обратном порядке.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

  • 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
  • 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

Правильный выбор ремня ГРМ

при выборе нового ремня для ГРМ важно придерживаться следующих рекомендаций:

Не экономить и не покупать самые дешевые ремни (можно выбрать среднюю цену). Особенно не следует экономить, если автомобиль эксплуатируется в экстремально жестком режиме. Качественный надежный ремень многократно себя окупит.

Лучшим вариантом является покупка оригинала, который был установлен производителем двигателя. Для большей надежности при выборе, чтобы не допустить ошибки по размеру и форме зубьев, лучше снять старый ремень и показать его в магазине продавцу, чтобы он подобрал такой же

Особое внимание следует обращать на ширину, длину и форму зубцов ремня. При отсутствии возможности купить оригинал подбирайте аналог, наиболее близкий по качеству и параметрам к оригиналу.

На ощупь ремень должен быть гладким и без шероховатостей, а также не должен иметь мелких выбоин и пор

Зубцы ремня должны быть без наплывов, допустимо только наличие мелких заусенцев.
Важным свойством ремня ГРМ является его эластичность. Чем он эластичнее, тем дольше будет срок его службы. При покупке можно сравнить эластичность нескольких разных ремней и определить, какой из них самый «дубовый» (жесткий).
Если есть возможность, сравните номер каталога или артикула старого ремня с номерами на новом изделии. Они должны находиться на тыльной (гладкой) стороне ремня.

На рынке автомобильных запчастей продается большое количество подделок. Чтобы обезопасить себя от покупки некачественной детали, лучше покупать ремень в торговых точках, принадлежащих официальным дилерам. Также рекомендуется приобретать полноценный комплект: ремень с роликами в одной запечатанной упаковке, с инструкцией. Наиболее часто подделывают продукцию таких производителей как «Bosch» и «Gates». Для проверки можно сравнить номера (на тыльной стороне) нескольких одинаковых изделий — номера должны отличаться. Если на всех изделиях номера будут одинаковы, значит, вы имеете дело с подделкой.
Сегодня распространены покупки в Интернете, однако сделать правильный выбор ремня ГРМ через Сеть очень затруднительно.

Немного информации о натяжном ролике

Натяжной ролик представляет собой важный механизм в составе ГРМ, который влияет на качество натяжки ременного привода и соединяет коленчатый вал с генератором. Поэтому от его исправности зависит не только работа ГРМ, но и напряжение бортовой сети и заряд АКБ.

Если мотор заглушен, генератор находится в обездвиженном состоянии, поэтому основная нагрузка передается на аккумуляторную батарею. Когда водитель поворачивает ключ зажигания, коленвал передает вращательный потенциал на генераторный ротор с помощью ремня ГРМ.

Назначение ролика заключается в поддержании натяжения на нормальном уровне. При перетяжке или ослаблении механизма появляется риск возникновения следующих проблем:

  • избыточные шумы при запуске силовой установки (например, свист или писк ремня);
  • понижение уровня напряжения, что вызывает ряд сбоев в работе бортового оборудования и нарушает цикл зарядки аккумулятора;
  • заклинивание ролика. В таком случае продолжить езду будет невозможно.

Пошаговая инструкция замены

Автомобиль ВАЗ 2109 сконструирован таким образом, чтобы при необходимости проведения ремонтных работ, их мог выполнить сам автовладелец. Процесс смены ролика натяжителя довольно простой, а по времени он займет не более 1,5 часов.

Пошаговая инструкция для проведения технических работ с системой ГРМ:

  1. Припарковать автомобиль. Лучше всего использовать гараж с хорошим освещением.
  2. Далее нужно выключить двигатель. Подождать около 10 минут для остывания двигателя.
  3. При помощи ключа трещотки открутить кожух ремня ГРМ.
  4. Специальным ключом нужно ослабить натяжитель ремня.
  5. Затем открутить шкив привода.
  6. Провести пол оборота ремня, во время которого аккуратно выполнить его снятие.
  7. Далее при помощи накидного ключа нужно ослабить болт, фиксирующий положение натяжителя.
  8. Затем освободить натяжитель от давления в пружине.
  9. Далее нужно выполнить замену проставочных колец, шайб если такие используются в двигателе вашей модификации.
  10. Заменить натяжители.
  11. После того как ролики будут установлены, их положение будет настроено, можно приступать к обратному монтажу ремня ГРМ.
  12. Нужно выставить шестерню вала и генератора таким образом, чтобы метка в виде полосы на шестернях была направлена в сторону генератора сцепления.
  13. Затем можно надеть ремень ГРМ.
  14. После чего выполнить регулировку его натяжителя. Если в автомобиле установлен модифицированный щит системы ГРМ, то владельцу придется выполнять регулировку всех натяжителей одновременно, затягивая их по полоборота по часовой стрелке. Затем переходить против часовой стрелки к следующему. Так до конца затяжки всех роликов.
  15. После выполненной сборки нужно завести двигатель.
  16. Затем нужно пронаблюдать за движением ремня. При наличии в нем люфта, он движется с перекосами, издает шум, или скрип, то нужно выполнить дополнительную регулировку.
  17. После тестового старта нужно еще раз завести мотор, дать ему проработать около 10-15 минут. После чего выключить двигатель машины, проверить степень заряда аккумулятора. Если его напряжение в норме, то все работы выполнены корректно.

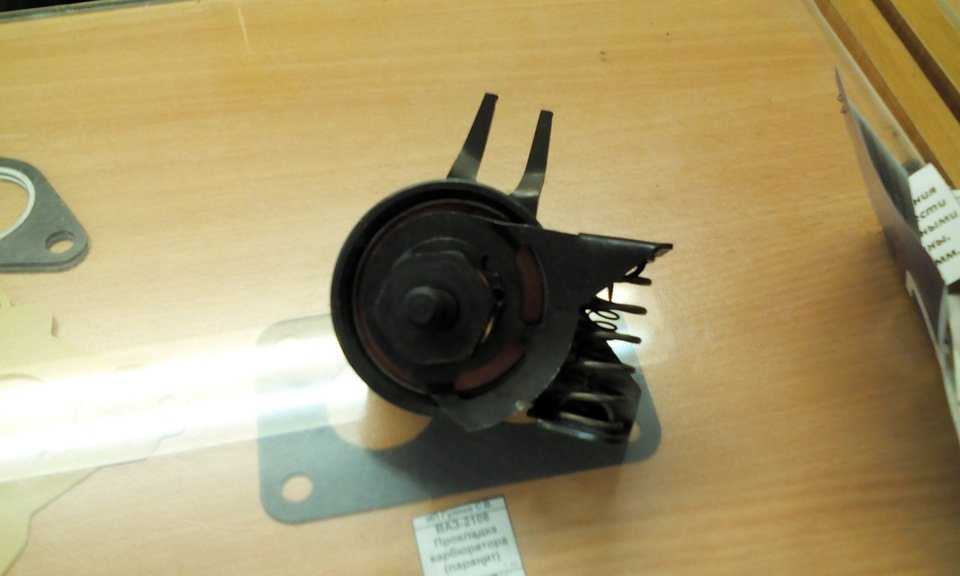

ролик со скрытой пружинойролик с конструкцией внешней пружины

Если после проведенных работ, у владельца автомобиля нет нареканий к работе двигателя, то на этом процесс замены роликов ГРМ в двигателе окончен.

Неисправности после замены роликов ГРМ

В большинстве случаев, после проведения замены натяжителей ремня ГРМ, автовладелец не встречает никаких проблем. Однако, как показала практика, неисправности могут проявить себя спустя некоторое время.

Неисправности и способы устранения:

Неисправность 1: Аккумулятор плохо заряжается, после нескольких часов простоя автомобиль не заводится. Также в бортовой электросети наблюдаются перепады напряжения.

Способ решения: Скорее всего во время установки ремня ГРМ, водитель неверно настроил положения шестерен вала, по отношению к шестерни генератора. Следствием чего стали проявляться сбои в бортовой сети. Они возникают из-за асинхронной работы выше описанных шестерен. Для устранения данной проблемы следует всего лишь выполнить отладку положения шестерен вала, генератора. После проведения дополнительной настройки проблема уходит.

Неисправность 2: После замены роликов — ремень ГРМ треснул, или вовсе порвался.

Способ решения: В большинстве случаев, такая проблема встречается при установленной модифицированной панели щита системы ГРМ. Такие поломки происходят из-за того, что положение роликов было не откалибровано, в следствии чего ремень был перетянут. Для устранения данной неисправности стоит снять один из роликов, затем надеть ремень. После этого установить снятый ролик обратно на панель. Затем проводить настройку его положения. Саму настройку нужно проводить при помощи специального ключа, которым нужно затягивать дополнительные винты на натяжителе. Во время настройки положения ролика следует также выполнять проворот ремня, чтобы удостовериться в отсутствии чрезмерного давления на нем.

При появлении любых других неполадок в работе двигателя после проведенной замены роликов, простым решением будет:

  1. Проведение проверки положения ведущих шестерен. Скорее всего из-за неточного выставления положения вала при замене ролика, произошло отворачивание шестерни генератора. В таком случае ее необходимо подтянуть.
  2. В случае если автовладелец не может самостоятельно решить выше перечисленные проблемы, то необходимо обратиться в официальный сервис по ремонту автомобилей ВАЗ.

Несмотря ни на что хотелось бы подчеркнуть, что автомобиль ВАЗ 2109 хоть и является детищем отечественного автопрома, но при должном уходе может не один год прослужить своему владельцу.

Когда нужно подтягивать цепь

Определить, что нужно подтянуть основную часть бензопилы, можно по ее внешнему виду. Внизу она висит свободно, а вверху может стать накрененной в сторону. Если продолжать работать с таким полотном, оно начинает снашиваться неравномерно, дает неровный срез и может при работе порваться.

Алгоритм натяжки цепи на бензопиле

Чтобы отрегулировать форму полотна, проводят натяжку цепи. Процедура возможна несколькими способами, быстрым и более сложным. Чтобы сделать это проще, нужно подвести по часовой стрелке затяжной болт до той степени, пока не устранится провисание цепи. Более сложный метод требует больше времени:

  1. Найти место, где шина крепится к корпусу.
  2. Открутить гайки, ослабить звенья, потянув за верхний край.
  3. Используя натяжитель цепи на бензопилу, нужно подкрутить до нужного уровня.
  4. Проверить степень натяжения.
  5. Зафиксировать шину.

Чтобы заменить цепь на новую, инструмент ставят на стол или верстак. Далее откручивают шину, снимают старое полотно, очищают основу. Новую конструкцию размещают так, чтобы звенья шли в обратную сторону от корпуса. Затем, используя ключ для подтяжки, нужно затянуть ее на нужный уровень.

Проверка и регулировка механизма должна проводиться, когда конструкция находится в холодном виде. Если пробовать затягивать после работы, деформируется звездочка или выходят из строя другие элементы системы.

Способы проверки степени натяжения

После установки цепи или уже во время пиления периодически мастер должен проверять, как натянута цепь. Есть несколько способов, как это сделать. Нужно попробовать переместить вручную звенья по кругу. Они должны перемещаться в обе стороны без усилий или с небольшим сопротивлением, но без признаков заедания, посторонних звуков. Если полотно заедает, издает скрип, звук трения, можно судить о том, что оно затянуто чересчур сильно или не работоспособно.

Второй способ проверить степень натяжки цепи – после регулировки в середине шины потянуть за звено вверх. Оно должно подтягиваться, но выходить из паза, где установлена в желобе, не более, чем на 2/3 (3-4 мм). Внизу полотно не должно провисать.

Если натянутая цепь прошла проверку по всем пунктам, нужно запустить двигатель, дать поработать пиле на холостом ходу. Затем заглушить пилу и проверить повторно степень натяжения. При отсутствии провисания или заедания инструмент можно применять по назначению.

Снятие ремня ГРМ

  1. Снимаем переднюю крышку ремня привода ГРМ
  2. Снимаем переднее правое колесо и брызговик двигателя
  3. Снимаем ремень привода генератора
  4. . Поворачиваем коленчатый вал в положение ВМТ такта сжатия первого цилиндра
  5. Торцовым ключом на 17 мм (на части автомобилей на 19 мм) с удлинителем отворачиваем болт крепления шкива, при этом помощник через окно в картере сцепления шлицевой отверткой, вставленной между зубьями венца маховика, удерживает вал от проворачивания.

  6. Снимаем шкив.

  7. Отворачиваем гайку крепления натяжного ролика и максимально ослабляем натяжение зубчатого ремня
  8. Снимаем зубчатый ремень со шкивов.
  9. Вращая натяжной ролик, проверяем его состояние. Ролик, имеющий люфт и издающий сильный шум при вращении заменяем

Как проверить натяжение

В завершении работ требуется отрегулировать натяжение ременной передачи ГРМ на Приоре. Выполняется регулировка следующим образом:

  1. Используя специальный ключ, нужно повернуть ролик натяжителя против часовой стрелки.

Ключ для регулировки натяжителя

Совместить отметки на ролике, как было показано выше, после чего затянуть болт крепления.
Провернуть шкив коленвала на 2 оборота за болт крепления по направлению движения часовой стрелки. При этом контролируется совпадение меток на шкивах распредвала и коленвала.

Проверить натяжение можно путем приложения усилия на резиновое изделие весом в 10 кг. Значение отклонения не должно превышать более 5-7 мм.

При затягивании болтов крепления шкивов и роликов рекомендуется пользоваться динамометрическим ключом. Момент затяжки для каждого элемента равняется следующим значениям:

  • для натяжного ролика – 35-41 Нм;
  • ролик упорный – 105-110 Нм;
  • болты крепления помпы – 15-20 Нм.

После проведения регулировки можно устанавливать защитный кожух на место. В завершении устанавливается ролик натяжителя ремня генератора, а также сам ремень. Эти элементы также рекомендуется заменить новыми. В завершении не забудьте залить ОЖ перед запуском мотора.

По окончанию проделанной работы можно запускать мотор и проверять его работу. При правильно установленных метках запуск двигателя произойдет при первом повороте ключа в замке зажигания. При этом двигатель должен работать равномерно, и держать обороты в районе 800-900 оборотов в минуту. Прислушайтесь к работе ременной передачи ГРМ. Не должно быть никаких посторонних звуков и шумов. Наличие свиста или гула говорит о том, что натяжитель перетянут, и нужно его ослабить.

Классификация ГРМ

Нижнеклапанные двигатели

Газораспределительный механизм двигателя внутреннего сгорания прошел долгий путь от 1900-х годов до наших дней.

Нижнеклапанные двигатели с распредвалом в блоке цилиндров, использовались повсеместно, вплоть до середины двадцатого века. Схема и устройство впускных и выпускных клапанов, расположенных в ряд тарелками вверх, обеспечивала простоту изготовления и малошумность двигателя. Основным минусом подобной конструкции был сложный путь топливно-воздушной смеси, неоптимальный режим наполнения цилиндров, и, как следствие, меньшая мощность силового агрегата.

Смешанное расположение клапанов

Попытки повысить мощностные характеристики ДВС привели к созданию двигателя со смешанным расположением клапанов. Впускные находились в головке блока цилиндров, а выпускные – в блоке, как у обычного «нижнеклапанника».

Распределительный вал один, так же расположенный в блоке цилиндров. Клапана, отвечающие за впуск топливно-воздушной смеси управлялись посредством штанг – толкателей, через которые передавалось усилие с распредвала, выхлопные – с помощью привычного коромысла.

Верхнеклапанные двигатели

Газораспределительный механизм, клапаны впускной и выхлопной системы которого находятся в головке блока цилиндров, а распредвал – в самом блоке, был сконструирован Дэвидом Бьюиком в самом начале двадцатого столетия. Управление клапанами осуществлялось посредством штанг – толкателей, воздействовавших на коромысла.

Подобная компоновочная схема обладает высокой надежностью, за счет передачи вращения от коленчатого вала к распределительному, с помощью шестерни. Зубчатый ремень, изношенный в процессе эксплуатации, может оборваться, нанеся серьезные повреждения клапанному механизму ГРМ, изношенная же передаточная шестерня лишь немного сдвинет фазы газораспределения, что опытный водитель заметит по изменениям в работе двигателя.

Минусом является некоторая инерционность подобной конструкции, что накладывает ограничения на обороты двигателя, а, следовательно, на крутящий момент и степень форсирования. Использование более чем двух клапанов на цилиндр приводит к усложнению газораспределительного механизма и увеличению габаритных размеров двигателя. Четырехклапанные двигатели такой компоновки используются в грузовых автомобилях КамАЗ, дизельных тепловозных двигателях.

Газораспределительный механизм автомобиля «Волга» двадцать первой модели был устроен именно по верхнеклапанной схеме.

  • Двигатели, в которых распредвал и клапаны газораспределительного механизма располагаются в головке блока цилиндров, обозначаются аббревиатурой SOHC. Принцип действия и устройство механизма управления клапанами ГРМ отличается большим разнообразием. Существует схема открытия клапанов при помощи коромысел, рычагов и толкателей. Наибольшее распространение подобное устройство двигателей получило в период с середины 60-х до конца 80-х годов двадцатого столетия. В данный момент такие двигатели устанавливаются на недорогие легковые автомобили.
  • Двигатели, газораспределительный механизм которых включает в себя два распредвала, обозначается аббревиатурой DOHC. При использовании двух клапанов на цилиндр, каждый распределительный вал открывает свой ряд клапанов. Такое устройство ГРМ позволяет уменьшить инерцию коленчатого вала, и тем самым значительно увеличивает обороты и мощность ДВС. Принцип работы двигателя, использующего четыре и более клапана на цилиндр, ничем не отличается от вышеописанного. Подобные силовые агрегаты демонстрируют большую, чем у двухклапанных аналогов, мощность и устанавливаются на большинство современных автомобилей.

Как подобрать цепь по длине

При покупке новой запчасти нужно учитывать один параметр — длину, определяемую числом звеньев. Указанная величина зависит от типа двигателя, установленного на конкретном авто. У моторов рабочим объёмом 1,5 и 1,6 л (модификации ВАЗ 21061 и 2106) ход поршня составляет 80 мм, а в силовых агрегатах 1,3 л (ВАЗ 21063) этот показатель равен 66 мм. Соответственно, блоки двигателей 1,5 и 1,6 л выше, а цепь — длиннее:

  • версии ВАЗ 21061 и 2106 — 116 секций;
  • ВАЗ 21063 — 114 звеньев.

Количество секций новой запчасти можно выяснить без изнурительного пересчёта. Уложите цепь на плоскую поверхность, чтобы соседние звенья соприкасались. Если крайние секции выглядят одинаково, в цепи 116 звеньев. Деталь из 114 частей выдаёт одно последнее звено, повёрнутое под углом.

Процедуры замены

Теперь перейдем к тому, как поменять ремень ГРМ. Замена детали состоит из трех основных этапов. Прежде всего, до детали потребуется добраться. После ослабляют натяжное устройство и лишь после этого устанавливают новый ремень. Однако обо всем по порядку.

Как добраться до ремня ГРМ?

Алгоритм действий следующий:

От аккумулятора отсоединяется отрицательный кабель. Если имеется, следует заранее побеспокоиться о наличии кода радиобезопасности – это поможет сэкономить время на перенастройку по завершении работ.
Снимите ремень генератора. В зависимости от конкретного автомобиля доступ к ремню ГРМ может затруднять и поликлиновый ремень. Чтобы снять его, соответствующие гайки ослабляют, а при необходимости генератор отталкивают.
Снимите все дополнительные принадлежности. На этом этапе потребуется демонтировать генератор, рулевое управление, компрессор кондиционера и прочие подобные детали, которые мешают получить доступ к кожуху ГРМ

Важно: фитинги снимать не следует, в большинстве случаев их можно просто сдвинуть, не теряя давления в системе.
Если установлена крышка распределителя, ее также следует снять. Чаще всего для этого требуется раскрутить винты крепежа и разогнуть фиксаторы

Некоторые современные модели лишены этой детали, ее место занимает датчик положения коленвала и распредвала. В этом случае без руководства по ремонту двигателя конкретной модели не обойтись – процесс сильно разнится в зависимости от модели.

Выровняйте установочные метки (как выставить метки ГРМ, описано в руководстве по автомобилю). Для этого двигатель проворачивается, пока метка шкива не дойдет до отметки в 0 градусов на шкале синхронизации.
Снимите крышку ремня ГРМ. Прежде всего, раскручиваются все крепежные винты и болты. Если имеются какие-либо детали, мешающие снятию, их потребуется дополнительно демонтировать. Здесь опять же придется обращаться к руководству, так как их наличие и процедура снятия варьируются в зависимости от модели автомобиля.
Проверьте точность установки коленвала и распредвала по установочным меткам. На шкивах или звездочках чаще всего имеется специальная линия, которая выравнивается по меткам на вспомогательном вале, головке цилиндра или меткам на блоке. В случае порванного ремня ГРМ этот момент очень важен.
Проверьте область ремня на наличие пятен масла. Если замечены какие-либо утечки, их требуется немедленно устранить.

Ослабление натяжного устройства

Для того чтобы снять старый ремень ГРМ, потребуется ослабить болты, которые фиксируют устройство, регулирующее натяжение болта. Выкручивать их полностью не имеет смысла – достаточно будет отвернуть натяжное устройство, после чего вновь завернуть болты и зафиксировать натяжитель.

Нелишним будет заодно проверить шкив натяжного устройства на износ. Визуальный осмотр включает проверку на наличие трещин и вмятин, после чего необходимо провернуть шкив.

Если в процессе будет слышен рокот или треск, значит, подшипники изношены или как минимум ослабли. В таком случае следует дополнительно установить новый шкив натяжителя.

Монтаж нового ремня ГРМ

Сама установка ремня ГРМ достаточно проста и вряд ли вызовет у кого-то сложности. Первым делом ремень следует снять со звездочек.

Если натяжитель был ослаблен, он сам с легкостью соскочит. Иногда ремень может застрять, но проблема решается, если подцепить его отверткой.

На втором этапе устанавливают новый ремень. Чаще всего в инструкции пользователя подробно написано, как натянуть ремень ГРМ. Точная процедура со всеми допусками варьируется в зависимости от марки авто

Особенно это важно для крепежного болта шкива коленвала, он обладает самым высоким моментом затяжки

Далее останется лишь произвести все процедуры в обратном порядке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
