Ролик натяжителя ремня генератора и его замена

Возможные неисправности в электроприводе и способы их устранения

Неисправности в ременной передаче электрогенератора во время работы могут проявляться по-разному:

  • это может быть свисток от местоположения диска;
  • это слабое напряжение генератора из-за слабого натяжения и периодического проскальзывания ремня. Проскальзывание также может происходить при нормальном нормальном натяжении ремня из-за попадания воды, охлаждающей жидкости или масла на элементы управления приводом;
  • не менее опасным для двигателя и слишком большим напряжением в приводе. Из-за чрезмерно высоких нагрузок можно разрушить подшипники (как изменить подшипник на генераторе ВАЗ 2114?), Шестерни или повреждение валов, и может произойти разрыв ленты. Модель ваз 2114 была создана на доработка решетки радиатора на ваз 2110; как подшипник. В этом случае дальнейшее перемещение будет невозможно, прежде чем заменить его новым рабочим. Худшая ситуация. когда в дороге, в пустынном месте, происходит спешка. Как недорого повысить мощность и комфорт ваз 2114 подвеску на как бы это по мягче. Практика водителя показывает, что это не так редко.

Видео инструкция для чайников,как подтянуть ремень генератора

Регулировка ремня генератора

на автомобиляхВАЗ 2110-2115 с инжекторным типом двигателя.

Внимание! Специалисты и опытные владельцы автомобилей рекомендуют иметь новый пояс в багажнике в багажнике, а как правильно натянуть ремень генератора на ВАЗ 2114, водитель может учиться в течение 10 минут. А также посоветуйте вам прочитать о том, как удалить пояс генератора, чтобы быть «подкованным» на все случаи жизни

Поскольку условие привода ремня генератора является жизненно важной проблемой, ответственность за это несет водитель

Проверка ремня достаточно проста

Поскольку условие привода ремня генератора является жизненно важной проблемой, ответственность за это несет водитель. Проверка ремня достаточно проста. просто нажав на нее с усилием 10 кг, проверьте отклонение

Для генератора 9402,3701 он должен быть в пределах 0,6. 0,9 см, для 37,3701-1,0. 1,5 см. Кроме того, необходимо проверить чистоту всех приводных элементов

просто нажав на нее с усилием 10 кг, проверьте отклонение. Для генератора 9402,3701 он должен быть в пределах 0,6. 0,9 см, для 37,3701-1,0. 1,5 см. Кроме того, необходимо проверить чистоту всех приводных элементов.

Если водитель слышит, что ремень генератора свистнет, то в обязательном порядке немедленно необходимо проверить состояние ременной передачи. Дело в том, что если ремень действительно ослаблен, его можно скрутить и разорвать на высоких скоростях.

В случае, если при проверке наличия затухания необходимо затянуть пояс генератора. Для этого требуется выполнить ряд простых действий и ключи от «10» и «13».

  • Установите автомобиль на платформу уровня и установите его на скорость и ручной тормоз.
  • Откройте капот и, прежде чем ослабить генераторный ремень на ВАЗ 2114, ослабьте гайку корпуса генератора на регулировочной рейке с помощью клавиши «13».

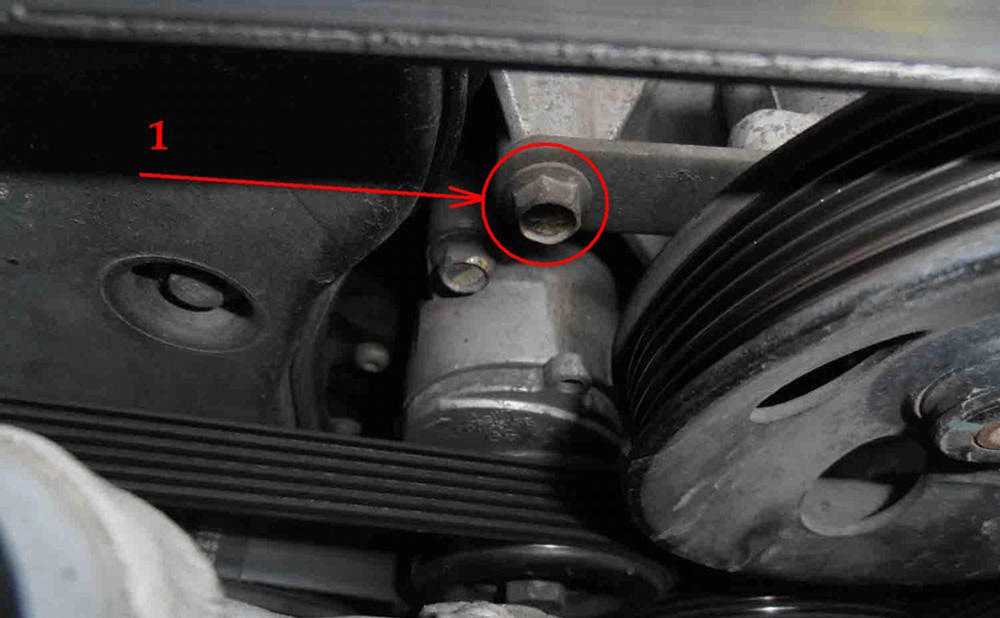

Опускание нижнего болта генератора ВАЗ 2114

Используя ключ на «10», поверните регулировочный винт механизма натяжителя, в то время как корпус генератора энергии должен быть сдвинут вдоль стойки в направлении передней части машины.

Генератор натяжения ремня

  • При вращении винта натяжителя необходимо контролировать отклонение ремня. После того, как он будет в норме для установленного на машине типа генератора, необходимо затянуть гайку на регулировочном стержне с помощью ключа «13».
  • Как только крепежная гайка затянется, необходимо дважды затянуть коленчатый вал рукой и снова проверить отклонение. Если он находится в нормальном диапазоне, то, запустив двигатель, необходимо проверить работу ременного привода в рабочем режиме. Замена ремня грм ваз 2108, 2109, 21099 так как можно — перескочивший на зуб-два ремень грм. При этой проверке не должно быть посторонних шумов, ремень должен вращаться без изгиба и не смещаться в сторону.

Эффект натяжения

За фиксацию узла отвечает кронштейн. Он прочно сидит на блоке силового агрегата, крепится несколькими болтами. Ремень вращается через натяжной ролик, оснащенный внутренним подшипником. Сам ролик тоже надежно зафиксирован от прокручивания фиксатором-болтом.

Натяжитель комплект

Примечательно, что есть несколько вариантов модификаций приспособления:

  • для лучшего эффекта натяжения ролик настраивают с помощью вращения эксцентрика (после того, как достигнуто требуемое натяжение, ролик фиксируется болтом);
  • сам ролик фиксируется на кронштейне подвижного типа (чтобы осуществить натяг ремня, можно использовать болт кронштейна).

Вообще, регулировка натяжения априори предусмотрена конструктивно. Интересно, что на старых моделях авто регулировка натяжения ремня осуществлялась посредством самого генератора.

В старых машинах генератор крепился в двух местах. Одна из точек крепления была регулировочной. Генератор можно было оттянуть в сторону от ДВС, расслабив или сняв одну гайку крепления. Таким образом, обеспечивалось требуемое натяжение, и в конце гайка затягивалась.

Сейчас появилось множество добавочных элементов, получивших привод от шкива кривошипного вала. Одновременно с ремнем генератора, вращение от коленвала получает насос помпы, компрессор кондиционера и т.д. А из-за того что ремень один, провести регулировку приводного элемента самим генератором уже не получается.

Кроме того, ремень сидит не на двух шкивах, как раньше, а на четырех. А оборудование, которое ремень приводит в действие, находится на разных уровнях по отношению друг к другу.

Ремень

Нормально функционировать способен только цельный ремень. Если на нем растянуты края или материал расслаивается, то такой ремень считается негодным.

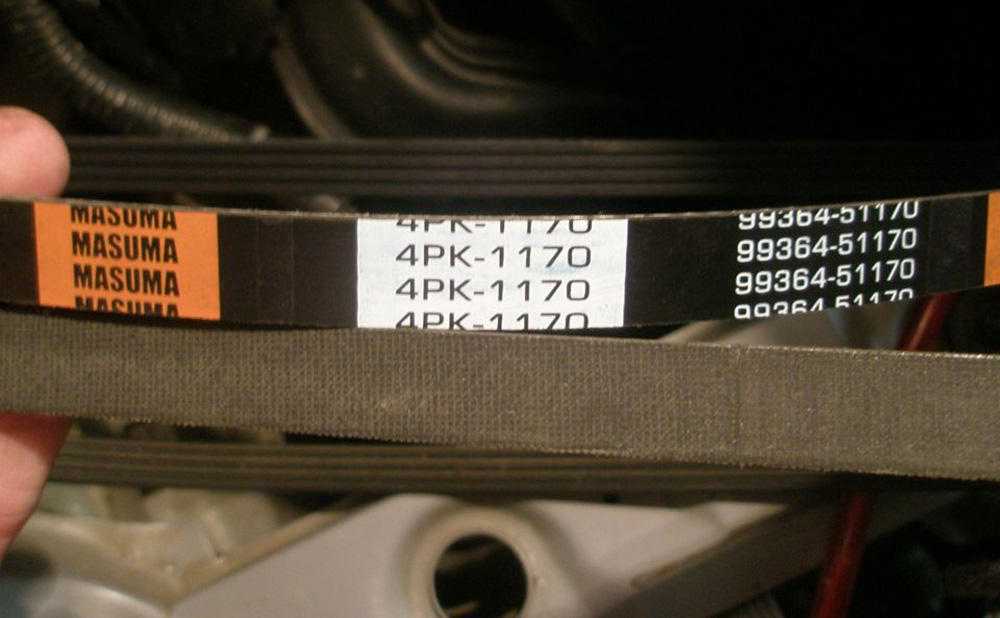

Ремень генератора

Кроме того, на изделии не должно иметься продольных или поперечных разрывов. На изломе ремня – никаких трещин или иных следов износа.

Сколько было случаев, когда мастер, обнаружив слабое натяжение и проблемную работу генератора, настраивал узел, менял детали, но все было бесполезно

Ошибкой специалиста являлось то, что он не акцентировал внимание на состояние ремня. Последний же был изношен до крайности, что априори исключило возможность регулировки натяжения

Большая часть ремней, которые за короткий срок эксплуатации приходят в негодность, изначально делаются из низкосортного материала

Поэтому, выбирая изделие, следует обратить внимание на это, стараться покупать оригинальные ремни, изготовленные качественно

Причинами скорого износа ремня также становится попадание на материал масла или любой другой технической жидкости.

Ролик

Это один из компонентов узла, который на вес золота. Именно на ролик возлагается вся нагрузка, именно он в ответе за нормальную работу приводного ремня. Четко подмечено, что он сродни золотнику – мал, да удал.

Ролик натяжителя ремня генератора и есть тот самый, казалось бы, незначительный элемент, про который было сказано в начале статьи. Второстепенная, как кажется некоторым, составляющая автомобильной системы, на самом деле, выполняет главенствующие функции. Выход из строя ролика – это перелом всей системы, в этом можно быть уверенным на все сто.

Очень часто, когда свистит ремень, владелец решает заменить сам генератор или ремень, а в некоторых случаях, обновляет подшипник. Но каково бывает его удивление, когда после всех этих манипуляций ничего толком не меняется. На самом деле, причина кроется в натяжителе и его ролике.

Ролик со смещенным центром

Ролик – деталь, которая в самую последнюю очередь обращает на себя внимание. Многие, даже работники сервисов (большей частью новички), ошибочно полагают, что ролик натяжителя – штука вечная

В действительности, это не так.

Стоит изучить его принцип работы, как все становится ясно. Ролик обеспечивает четкую работу узла, за счет него возможно проведение натяжения.

На сегодняшний день существует несколько модификаций ролика. Как правило, самыми эффективными считаются ролики со смещенным центром. Более простую конструкцию имеют натяжители, зафиксированные обыкновенным болтом непосредственно на подвижный кронштейн.

Какой бы модели не был ролик, за ним нужен глаз да глаз. Следить за состоянием детали рекомендуется периодически, страхуясь от получения более сложных и затратных проблем.

О НАТЯЖЕНИИ ПРИВОДНОГО РЕМНЯ ГЕНЕРАТОРНОЙ УСТАНОВКИ

Такую операцию выполняют самостоятельно даже начинающие водители. Только следует иметь в виду, для силовых агрегатов с объёмом 1,5 и 1,6 литра, она производится по-разному, это из-за того, что могут устанавливаться приборы разных конструкций. Сначала рассмотрим, как должен быть натянут ремень генератора, для полуторалитрового двигателя. Для выполнения этой работы нужно приготовить следующие инструменты:

  • Ключ на «10»;
  • Ключ на «13»;
  • Ветошь и перчатки.

Порядок выполнения операции, при которой будет выполнена натяжка своими руками, будет таким:

  1. Ставят машину на ровное место и затягивают ручник;
  2. Далее нужно открыть капот моторного отсека;
  3. Внизу двигателя, с правой стороны машины по ходу движения, находят генератор;
  4. Отпускают ключом на «13» гайку на планке кронштейна;
  5. Ключиком на «10» устанавливают нужную степень натяжения ремня. Для натяжения приводного ремня винт нужно крутить по часовой стрелке, а если его будут снимать для замены, то для ослабления крутят против хода.
  6. Проверяют натяжение ремня, которое должно быть не более 10 мм, при нагрузке в месте проверки 10 кг;
  7. Затягивают ключом на «13» гайку на планке кронштейна.

Теперь напомним о том, как правильно натянуть ремень генератора ВАЗ 2114 с мотором объёмом 1,6 литра. Нужно приготовить такие инструменты:

  1. Ключ гаечный на «17»;
  2. Ключ на «19»;
  3. Небольшую монтировку или мощную отвёртку;
  4. Рабочие перчатки и тряпки для обтирки узлов генератора.

Натяжение ремня генератора ВАЗ 2114 производят в таком порядке:

  1. Машина устанавливается на ровном месте и фиксируется ручным тормозом;
  2. Открывается капот моторного отсека машины;
  3. Находят место крепления генераторной установки;
  4. Ключом на «19» отпускают гайку нижней оси генератора;
  5. Используя ключик на «17» отпускают верхнюю гайку на натяжной планке; Ослабляем гайки номер 4
  6. Установив «монтажку» между блоком цилиндров и генератором, двигают прибор к передней части машины для натяжения приводного ремня;
  7. Проверяют натяжение, и если оно соответствует норме, затягивают ключом на «19» нижнюю гайку на оси, а затем ключиком на «13» верхнюю — на натяжной планке.

В этом деле главное условие – не перетянуть ремень, во избежание выхода из строя подшипников генератора.

Как видно из изложенного текста, никаких сложностей по обслуживанию приводных ремней генераторных установок нет. Для такого вида обслуживания обращаться в автоцентры нет особой необходимости. Стоимость ремонта в автосервисе может колебаться от 200 до 300 рублей. Можно с большой уверенностью сказать, что за такие «гроши» связываться с вами не станут, а обязательно навяжут ещё какую-нибудь операцию.

Прочитайте несколько раз эту статью, приготовьте нужный инструмент, и смело приступайте к работе.

Правила натягивания и замены ремня генератора

По сравнению с предыдущей моделью ВАЗ 2110, Лада Приора имеет ряд существенных отличий. Если раньше процедура натяжки ремня была не слишком сложная, то здесь для этого придется приложить серьезные усилия. Все дело в наличии дополнительного оборудования. Ведь Приора даже в базовой комплектации оснащается гидроусилителем руля, а также может быть кондиционером, что значительно усложняет такую, казалось бы, простую процедуру. С другой стороны, ездить с этим оборудованием куда комфортнее. Поэтому и замена на автомобиле без кондиционера проще.

Особенности натяжки ремня

Для натягивания ремешка генератора на Ладе Приоре потребуются не только стандартные ключи на 19 (накидной и рожковый), но и специальный. Это натяжной двухрожковый ключ для регулировки ролика. Процесс натягивания выглядит следующим образом.

  1. С помощью натяжного ключа фиксируется обойма ролика-натяжителя, после чего ослабляется крепёжная гайка.
  2. Натяжной ключ вращается и тем самым эксцентрическая обойма ролика-натяжителя проворачивается, таким образом, ремень начинает натягиваться.
  3. После этого удерживая натяжной ключ зафиксировать крепежную гайку ролика.

Если автомобиль не оборудован кондиционером и гидроусилителем, ремень должен прогибаться максимум на 12 мм. Надавливать следует на самый длинный участок. При наличии дополнительного оборудования ремень натягивается сильнее из-за иной траектории, в результате чего площадь соприкосновения ремня и шкивов сокращается.

Заменяем устройство

Для начала следует рассмотреть процесс замены ремня привода генератора на Ладе Приора, не оборудованной ГУР и кондиционером. Алгоритм действий следующий:

  • все операции с электрооборудованием проводятся обязательно с отключения АКБ, также можно извлечь предохранитель, отвечающий за генератор;
  • воспользовавшись накидным ключом ослабить гайку, фиксирующую кронштейн и винт для регулировки натяжения;
  • с помощью монтажной лопатки или длинной отвёртки прижать генераторную установку максимально в сторону ДВС;
  • снять правое переднее колесо, открутив крепёжные болты (понадобится снять и защиту двигателя, если таковая имеется);
  • если есть подкрылок, нужно провести его демонтаж, без этого не получится добраться до ремня;
  • снятие ремня со шкива привода и установка на его место нового.

После установка нового ремня остаётся опустить генератор той же монтажной лопаткой в противоположную сторону от двигателя и затянуть гайку кронштейна. Далее при помощи регулировочного винта производится натяжка ремешка. При этом не следует сильно перетягивать, иначе подшипник быстро износится и выйдет из строя.

Замена ремня генератора на Приоре с кондиционером (обычно это ДВС с 16 клапанами) и ГУР осуществляется несколько иначе. Выглядит процесс следующим образом:

  • обработать специальной жидкостью, например, вд40 болты кронштейна генератора и подушки двигателя;
  • пока жидкость проникает во все места нужно домкратом поднять правую сторону спереди и открутить колесные болты, после чего можно снять колесо;
  • открутить ролик-натяжитель, отодвинуть немного в сторону ремень и открутить болты подушки двигателя;
  • автомобиль опустить на домкрате так, чтобы ДВС можно было вывесить;
  • теперь можно снять старый ремешок и установить новый.

После этого автомобиль поднимается домкратом. Таким образом двигатель опускается, и можно закрутить все болты, затем натянуть ремень. Подобные работы вполне возможно проводить своими руками при наличии базовых знаний устройства автомобиля и умения его ремонтировать. В противном случае рекомендуется обратиться к специалистам автосервиса. Услуга не самая дорогая, в зависимости от региона стоимость ее варьируется от 200 до 500 рублей.

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

Автомобиль Лада Приора

Какого размера должен быть ремень генератора?

Ремень служит связующим звеном между коленвалом и валом генератора, который обеспечивает выработку электроэнергии для автомобиля. Если он оборвется, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

Ремни оцениваются по следующим параметрам:

Существует три их вида:

Оригинал на ВАЗ 2106 имеет размер 10х944 с углом клина 39 градусов. Он легко устанавливается и регулируется. Покупать следует оригинальные изделия. Некачественные могут не отвечать требуемым размерам, растягиваться во время эксплуатации, что скажется на мощности силового агрегата. Эти изделия относятся к расходным материалам, которые рекомендуется менять через каждые 15 тысяч или при обнаружении дефектов.

Видео

Предлагаем ознакомиться с видеоматериалом о подтяжке ремня генератора:

Каждый владелец автомобиля понимает, что для его «железного коня» очень важно во время проводить техническое обслуживание. Но сложность заключается в том, что современные транспортные средства настолько сложны, что порой весьма затруднительно уследить за всеми узлами машины сразу

Чтобы не допустить, неожиданной поломки автомобиля, опытные автовладельцы проводят регулярный визуальный осмотр основных узлов своего транспортного средства. Если вы раньше этого не делали, то обязательно начните, это поможет избежать многих проблем.

Помимо осмотра и проверки основных показателей, таких как уровень заряда аккумулятора, количество оставшегося моторного масла, уровень охлаждающей жидкости и так далее, следует регулярно проверять силу натяжение ремня автомобильного генератора. Все дело в том, что качество работы автомобильного генератора лишь частично зависит от исправности всех его компонентов, немалое значение в этом имеет именно сила натяжения его ремня.

От того, насколько близко к технически идеальному уровню находится сила натяжения ремня автомобильного генератора, зависит то, насколько достаточный уровень электрической энергии он преобразует из механической энергии вращения коленвала.

Своевременная регулировка ремня генератора

Все дело в том, что существует только один способ получения автомобильным генератором механической энергии от коленвала – его ременной привод. Сам ремень, представляет собой кольцо, которое изготовлено из специального сорта резины, который прошел процедуру армирования. Он закрепляется на двух шкивах, которые способны разогнать его до скорости в несколько тысяч оборотов в минуту

Из-за этих скоростей, и существует важность натяжения ремня автомобильного генератора, ведь в противном случае, он будет проскакивать, снизится коэффициент полезного действия, а значит, системы автомобиля не будут получать достаточное количество электрической энергии

В большинстве случаев у появления свиста, писка, скрипа или визга из-под капота машины причина одна – свистит ремень генератора, либо ремень ГРМ. На современных автомобилях приводной ремень помимо генератора может также вращать шкивы гидроусилителя руля, компрессора кондиционера, помпы системы охлаждения двигателя и другого навесного оборудования.

Причины появления свиста могут быть разными. Например, свист ремня генератора при влажной погоде может быть вызван попаданием влаги на ремень и шкивы. А если ремень генератора свистит на холодную, то это может происходить из-за загустевшей смазки в подшипниках генератора или натяжных роликах.

В данной статье мы расскажем о том, почему свистит ремень генератора, что делать в таких случаях, и как устранить свист приводного ремня самому.

Свист может появляться на какое-то время, а затем пропадать (например, свист ремня генератора при холодном двигателе, во время дождя или при включении кондиционера), а может быть постоянным. Что делать и с чего начать поиск причины свиста?

Многие автолюбители считают, что свист ремня генератора появляется только из-за его изношенности или провисания, но это не совсем так. Далеко не всегда можно устранить свист заменой старого ремня на новый или его «подтяжкой». Зачастую причины свиста могут быть неочевидны.

Для того чтобы понять как устранить свист ремня генератора нужно сначала разобраться с тем, почему он свистит (пищит, скрипит), и каковы причины появления этих звуков.

В процессе работы ремень генератора, как и другие приводные ремни автомобиля, подвергается длительным высоким нагрузкам. С его помощью вращающий момент от коленвала двигателя передается к генератору и прочему навесному оборудованию.

Большинство приводных ремней в автомобиле имеют клиновидную форму, которая обеспечивает большую силу трения в местах контакта со шкивами. Они так и называются – клиновые ремни. Те же ремни, которые имеют несколько клиновидных дорожек (так называемых «ручейков») называются – поликлиновые.

Клиновые ремни бывают с зубьями и без. Считается, что ремни с зубьями лучше работают на излом, не ломаются и проскальзывают реже.

Вот мы и подошли к ответу на главный вопрос – почему свистит ремень генератора

? Всё очень просто – в 99% случаев свист появляется из-за трения ремня о шкивы и натяжные ролики в результате проскальзывания! То есть, если ремень не может провернуть шкив генератора или другого оборудования, то он просто проскальзывает, издавая неприятный звук похожий на свист, писк, скрип или визг.

Свистит и буксует? Диагностируем ремень генератора

Пока ремень работает нормально и адекватно, мы его не замечаем. Генератор работает в нормальном режиме и обеспечивает надёжное электропитание бортовой электрической сети и подзарядку аккумулятора.

Об этом говорят стабильные показатели амперметра и тихая работа двигателя. Тем не менее в один прекрасный день ремень даёт о себе знать пронзительным визгом или же отсутствием зарядного тока на АКБ. Об этом скажет амперметр на панели приборов и контрольная лампа зарядки аккумулятора.

Ремень привода генератораОткрываем капот и смотрим, есть ли вообще ремень на месте. У некоторых горе-водителей ремни лопаются прямо в дороге, а замену ему подыскать достаточно сложно.

Ремень генератора: когда нужна замена ремня Шевроле Нива

Прежде всего, по регламенту на Шевроле Нива проверку состояния ремня привода вспомогательных агрегатов следует проводить каждые 15 тыс. км пробега. Другими словами, проверять ремень нужно на каждом ТО, параллельно замене фильтров, моторного масла и т.д.

Что касается замены, на практике по пробегу необходимо осуществлять замену каждые 50-60 тыс. км, по времени менять ремень лучше каждые 2-3 года. Однако следует учитывать, что эти данные актуальны для оригинальных ремней или аналогов высокого качества.

Как правило, основными признаками принято считать:

При появлении таких симптомов применительно к Ниве, а также во время плановой проверки, ремень Нива Шевроле нужно осмотреть визуально, а также проверить его натяжение. Дело в том, что данное резинотехническое изделие подвержено деформации, разрушению и старению. Естественно, в процессе эксплуатации ремень может вытягиваться, расслаиваться, трескаться и т.д. В конечном итоге, может произойти обрыв.

Также состояние даже нового ремня может значительно ухудшится в том случае, если на его поверхность попадает масло, топливо, другие смазки и технические жидкости, химические реагенты, кислоты и тому подобное. Такие жидкости быстро разъедают резину и разрушают сам ремень, что также не добавляет ему прочности.  В любом случае, ремень нужно  внимательно осматривать.

В подобной ситуации необходимо сначала проверить натяжение и подтянуть ремень Шевроле Нива. Если же подтяжкой проблему решить не удается, остается только замена ремня генератора Шевроле Нива.

Как натянуть ремень генератора

Мы рассмотрим несколько методов натяжки. Выбор конкретного из них будет зависеть от того, какой именно автомобиль нуждается в корректировке.

С помощью регулировочной планки

Такое решение подходит для более старых отечественных автомобилей. В его основе лежит использование дугообразной планки, с помощью которой генератор крепится к двигателю. Если ослабить болт, то можно перемещать планку с генератором на необходимое расстояние, что и позволяет отрегулировать степень натяжения.

В результате процесс сводится к следующему алгоритму.

  1. Ослабляем крепёжную гайку на планке.
  2. Берём монтировку и отодвигаем генератор от двигателя.
  3. Закрепляем новое положение устройства.

Затем необходимо проверить степень натяжения. Если с первого раза добиться нужных результатов не удалось следует повторить процесс. Метод прост и не требует особых навыков.

Использование регулировочного болта

Метод с использованием регулировочного болта подходит большинству современных автомобилей. При этом он не менее прост, чем предыдущий. Прокручивая специальное регулировочное устройство, можно менять положение генератора и тем самым изменять степень натяжения ремня.

Итак, что нужно сделать?

  1. Ослабьте верхнее и нижнее крепление генератора, чтобы обеспечить возможность движения.
  2. Прокручивайте регулировочный болт, до тех пор, пока удалённость генератора не обеспечит нужное натяжение ремня.
  3. Зафиксируйте новое положение механизма, тщательно затяните гайки.

В отличие от предыдущего метода натяжку можно проверять в процессе регулировки. Это значительно упрощает процесс. Нет необходимости несколько раз работать с креплениями.

Регулировочный ролик

Регулировочный ролик установлен в некоторых современных автомобилях и является частью конструкции. Встретит его можно нечасто, те мне менее мы хотим рассмотреть процесс натяжки и с его использованием. Это самый простой и быстрый способ добиться необходимых результатов.

Ролик откручивается и фиксируется обычным гаечным ключом. Кроме того, понадобится устройство для поворота регулировочного ролика. Если в комплекте такого ключа нет, его без затруднений можно приобрести в любом магазине автотоваров.

Как натянуть ремень генератора? Здесь всё просто. Ослабьте болт, крепящий ролик. Последний поверните в нужную сторону, в зависимости от того, что именно требуется (натянуть или ослабить). Зафиксируйте положение, затянув крепёжный болт.

Чтобы проверить натяжку можно завести автомобиль и включить приборы, максимально потребляющие электроэнергию (дальний свет, кондиционер). Если свиста нет и все функции работают исправно, значит, натяжка выполнена правильно.

Диагностика неисправностей

На неисправность или износ натяжителя ремня генератора указывают следующие признаки:

  • фары светят тускло;
  • световая индикация на приборной панели кажется не такой яркой, как обычно;
  • обогрев салона работает с перебоями;
  • звуковая сирена автомобиля стала более глухой и низкой;
  • увеличились интервалы в работе стеклоочистителей и сигналов поворота;
  • показатели зарядки аккумулятора отсутствуют;
  • узел натяжителя ремня генератора издает свистящий звук, гул или писк;
  • при включенном двигателе ролик или ремень вибрируют.

При наличии хотя бы одного из перечисленных выше признаков проводим диагностику состояния натяжителя ремня генератора. Все операции выполняем в определенной последовательности.

Шаг 1. Открываем капот автомобиля и проводим визуальный осмотр узла. При выявлении трещин, следов ржавчины, несоосности блока натяжителя или рычага натяжителя меняем, налаживаем или регулируем изношенные детали.

Шаг 2. Заводим двигатель и наблюдаем за работой узла

Обращаем внимание на вибрацию, шум (скрип, треск, свист), сопротивление во время вращения, биение рычага во время работы и прочие отклонения от нормы. Если из узла раздаются посторонние звуки – пытаемся понять, какая деталь является их причиной

Шаг 3. Проверяем исправность ролика. Для этого запоминаем положение ремня генератора и снимаем его с узла, предварительно ослабив регулировочную гайку. Далее приступаем к осмотру ролика. Его поверхность должна быть ровной, без глубоких зазубрин и прочих повреждений, которые способствуют износу ремня. Крутим ролик и наблюдаем за тем, чтобы вращение было свободным, ролик не заедал. Если ролик в порядке – устанавливаем его на прежнее место.

Шаг 4. Проверяем целостность ремня. На его поверхности не должно быть отслоений или трещин, при наличии которых ремень необходимо заменить

Особое внимание обращаем на равномерность износа ремня. При одностороннем износе осматриваем кронштейн или шпильку крепления ролика

Возможно, эти детали согнуты или перекошены. Если перекос не устранить, то новый ремень прослужит не долго.

Шаг 5. Проверяем натяжение ремня. Для этого при остановленном двигателе автомобиля ухватываемся за ремень и пытаемся провернуть его на 90 градусов по часовой стрелке. Если угол поворота ремня отклоняется от 90 градусов, то его нужно отрегулировать.

ВНИМАНИЕ! Специалисты рекомендуют проверять натяжение приводного ремня генератора не реже, чем раз в неделю, и постоянно иметь в аварийном запасе новый ремень

Устройство натяжителя

В конструкцию натяжителя входят следующие элементы:

  • ремень;
  • ролик;
  • кронштейн;
  • соединительные болты и гайки.

Ролик представляет собой подшипник с посадочной втулкой внутри и пластиковым покрытием снаружи. По ролику перемещается ремень. Ролик закреплен на кронштейне, который, в свою очередь, крепится к двигателю автомобиля с помощью болтов и гаек.

Существует две модификации натяжителя:

  • Эксцентриковый. Включает подшипник, пластиковую накладку и втулку. Во втулке есть сквозное отверстие, которое смещено относительно центра. Это отверстие служит для закрепления ролика на двигателе автомобиля. Чтобы получить необходимое натяжение ремня, эксцентрик вращают, а затем фиксируют полученный результат с помощью болта.
  • Кронштейновый. В данной модификации ролик неподвижно закреплен на кронштейне. Конструкция крепится к силовой установке с помощью болтов. Чтобы отрегулировать натяжение ремня, кронштейн перемещают относительно двигателя. Эта модификация сложнее эксцентриковой, но от этого она не становится менее надежной.

Некоторые автозаводы устанавливают в свои автомобили ролики с пружинным кронштейном. В такой конструкции пружина самостоятельно регулирует натяжение ремня, то есть узел является саморегулирующимся.

Какое бы устройство ни имел натяжитель ремня, перечень его главных элементов остается неизменным.

ВНИМАНИЕ: Слабым местом любого натяжителя является подшипник, который постоянно находится под нагрузкой и быстро изнашивается. Этот элемент рекомендуют менять при каждой замене ремня

Варианты натяжения приводных ремней

В зависимости от конструкционных особенностей автомобиля производители монтируют под капот различные варианты натяжителей. Подобные узлы оказываются востребованными, если водители выявляют провисание ремней или чрезмерное перетягивание, которое возможно допустили на станции после ТО. Чаще всего корректировать нагрузку на ремень, соединяющий генератор и коленвал, можно с помощью регуляторов, в которых усилие передается через один из типов элемента:

Все конструкции имеют свои позитивные и негативные характеристики.

Натяжение с помощью регулировочной планки

Методика актуальна в большей степени для машин старшего поколения, например, «классика» от ВАЗ. Способ заключается в том, чтобы фиксировать генератор на корпусе при помощи дугообразной планки, зажатой болтовым соединением через паз. Попуская резьбу, удастся перемещать генератор для регулировки усилия. Используется следующий алгоритм:

  • крепежную гайку отвинчиваем на оборот или пол-оборота, чтобы ослабить планку, работающую как натяжитель ремня;
  • поддеваем монтировкой корпус электроприбора, который должен быть натянут ремень генератора до приемлемого уровня, чтобы обеспечить требуемый натяг;
  • затягиваем крепеж, фиксируя генератор в новом положении.

Так как процесс относительно нетрудоемкий, то его можно повторять по потребности.

Натяжение при помощи регулировочного болта

Более прогрессивной является методика, при которой проводится регулировка и фиксация натяжения ремня генератора за счет регулировочного болта. Перемещая его по резьбе, удастся добиться желаемого результата. Пошаговый алгоритм включает позиции:

  • в первую очередь послабляем крепление генератора;
  • далее ключом отвинчиваем/закручиваем регулировочный болт;
  • закручиваем верхние и нижние болты крепления генератора.

Преимущества способа заключается в том, что автовладелец имеет возможность контролировать степень усилия непосредственно в процессе регулировки

Важно учитывать погрешность, возникающую при затягивании крепежа

Оптимальная регулировка натяжения с помощью ролика

На определенных моделях современных авто чтобы ослабить комфортно ремень, вмонтирована конструкция с роликом. Например, так организовано ослабление генератора у «Приоры». При этом нужно учитывать, что установленный ремень используется также для обеспечения вращения кондиционера и гидроусилителя. Специальный ролик является неотъемлемой частью конструкции. Автомеханику для работы с «Приорой» потребуется рожковый ключ на 17. Он поможет ослаблять и затягивать резьбовую систему. Кроме этого потребуется спецключ, применяемый для проворота ролика. Выглядит спецприспособление в виде ключа с ручкой, рабочий конец которого имеет два стержня диаметром 4 мм, длиной 25 мм, расположенных на расстоянии 18 мм перпендикулярно ручке.

Стоимость спецключа не превышает обычно 80-100 руб. Ищут его по кодировке 67.7812-9573. Подобрав оптимальное усилие, ключом на 17 затягиваем регулировочные ролики. Доступ к настройкам простой, открывается он сверху из-под капота. Проконтролировать степень натяга можно после запуска двигателя и включения электроприборов. Они должны работать в штатном режиме. Во время вращения коленвала ДВС не должна гореть лампочка приборной панели «АКБ», а также не должен проявляться свист ремня. Производители рекомендуют контролировать усилие на ремне не реже, чем через 15 тыс. км. Обязательная замена расходника проводится не позднее 60 тыс. км пробега. Так как изделие имеет возможность растягиваться со временем работы, то рекомендуем периодически несколько раз в сезон проверять его работоспособность.

Почему свистит ремень генератора?

При первом появлении свистящего звука под капотом транспортного средства водителю необходимо проявить осмотрительность и найти возможность оперативно устранить причины свиста генератора автомобиля.

Требуется устранить причины появления звука и только если не останется больше вариантов менять ремень.

Можно выделить следующие причины свиста генератора автомобиля:

1.Загрязнение ремня

Зачастую многие водители практически не уделяют внимания чистоте подкапотного пространства. Капли масла, антифриза, тормозной жидкости, попавшие на поверхность ремня генератора,очень часто становятся причиной появления противного писка. «Лечиться» подобная неисправность удалением загрязнения

2. Слабое натяжение ремня

В процессе работы ремень генератор имеет свойства растягиваться и как результат он провисает. Теряется первоначальное натяжение,и он начинает в процессе работы издавать звуки. Для устранения неисправности достаточно подтянуть ремень

3.Неправильно установленные шкивы

Шкивы, на которых вращается ремень генератора в результате неправильной установки, смещаются. Образующий в этом случае перекос приводит к нарушению вращения ремня и ведёт к появлению свиста. Для исправления ситуации достаточно выполнить правильную установку шкивов

4.Перетянутый ремень генератора

Чересчур зажатый ремень генератора вращается с трудом, преодолевая сопротивление натяжения. Шкивы просто не могут полноценно вращаться и работают с некоторым замедлением. Наиболее часто свист от перетяжки ремня генератора проявляется в холодное время суток при низкой температуре воздуха. Достаточно ослабить натяжение ремня и противный звук просто исчезнет

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
