Как открутить прикипевший лямбда зонд

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

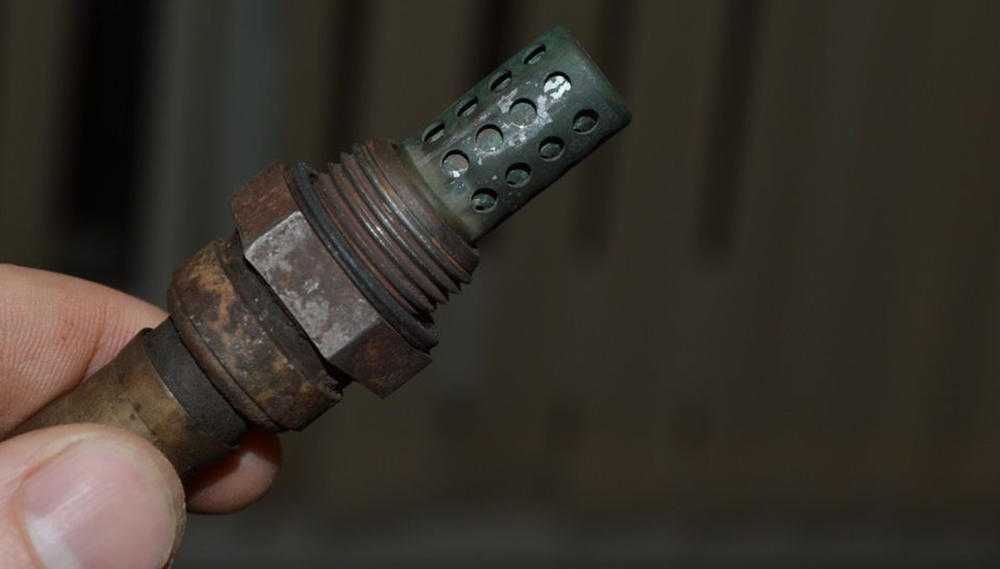

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

• стальной корпус;
• наружный платиновый электрод;
• внутренний циркониевый электрод;
• керамический изолятор между внутренним и наружным электродами;
• электронагреватель;
• защитный кожух для наружного электрода.

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

• 1 контакт — передача сигнала на электронный блок управления;
• 2 — электрическое питание;
• 3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.

Важные рекомендации

При использовании в домашних условиях подобного метода очистки всегда учитывайте следующие важные нюансы.

1. Ортофосфорная кислота и разные агрессивные аналоги такого средства являются опасными химическими веществами. При работе с ними следует придерживаться правил личной безопасности. Жидкости ни в коем случае не должны попадать в глаза, на слизистые оболочки и внутрь вашего организма.
2. При средних засорениях на очистку лямбда-зонда кислотой действительно может хватить 15-30 минут. Но если образовался устойчивый и плотный слой сажи, тогда лучше оставить кислородный датчик в агрессивной среде на более продолжительное время. Переживать не стоит, поскольку даже сутки в ёмкости с ортофосфорной кислотой сердечник не испортят. Зато загрязнения наверняка должны отпасть.
3. Чтобы убедиться в работоспособности контроллера после его очистки, придётся подождать некоторое время. Автомобиль может не сразу вернуться к прежнему режиму работы до возникновения проблем с кислородным датчиком. Но если после 10-20 пройденных километров расход топлива не падает до нормы, машину дёргает и валит густой дым из выхлопной трубы, то датчик лучше поменять. Если вскоре все симптомы ушли, вам удалось правильно очистить лямбда-зонд.
4. Если на машине после установки очищенного контроллера снова загорается лампочка проверки двигателя, то ждать от устройства восстановления работоспособности не стоит. Это сообщение при приборной панели чётко указывает на то, что очистка не дала никаких результатов. Придётся полностью менять кислородный датчик на новый.
5. На некоторых кислородных датчиках используются двухслойные защитные колпачки. При отсутствии станка сделать окно простым напильником не получится. Но это не означает, что почистить его невозможно. Просто придётся опускать датчик вместе с колпачком. На очистку уйдёт немного больше времени, но зачастую удаётся добиться желаемого результата.

Опираясь на эти рекомендации и особенности очистки, вы сумеете выполнить всё правильно. Отказываться от попытки реанимации лямбда-зонда не стоит. Этот элемент действительно не очень дешёвый, поэтому есть неплохая возможность сэкономить на ремонте своего автомобиля.

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

Крупным планом:

Аккуратно извлекаем нагреватель:

Пилим следующий, на котором обрыв сигнального провода

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Первые признаки неисправности датчика

Специалисты советуют регулярно диагностировать датчик, каждые 30 000 км пробега, а заменять — через 100 000 км. Обычно производители используют этот диапазон для ограничения срока службы зонда.

Этот топливный элемент не вечен. Поскольку он работает в агрессивной среде, то в любой момент может выйти из строя, даже до окончания гарантийного срока. Водитель замечает неисправность по симптомам поведения агрегата машины. Например, в случаях, когда автомобиль оснащён топливным зондом, а уровень СО чрезвычайно высок, это означает, что устройство управления не работает.

Определить содержание вредных веществ в выхлопных газах можно только с помощью газоанализаторов. Но это дорогой прибор, и для личных нужд его приобретать невыгодно. Поэтому косвенно поломку определяют по текущему потреблению бензина и частоте заправок. Кроме того, сигнализирующая лампа на панели говорит о наличии сбоя в двигателе. Если нельзя проанализировать выхлопные газы специальным устройством, это делают визуально. Лёгкий дым из глушителя является признаком того, что смесь завоздушена, а чёрный сигнализирует о перерасходе бензина и неисправности топливной системы.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

• Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
• Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
• Повышенный расход топлива. Потребление горючего может возрасти на 25-30%.
• Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
• Цвет свечей. На них при переобогащении смеси будет черный налет.
• Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
• Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Популярные марки: Ford Focus , Toyota Corolla

Типичные причины поломки таковы:

• Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
• Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
• Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Разрешение проблемы

Как безопасно открутить лямбда зонд будет зависеть от причины, по которой возникли проблемы с демонтажем этой детали. Если датчик прикипел, то очень часто такая проблема решается с помощью газовой горелки. Основное условие для успешного снятия детали таким образом – сильный разогрев коллектора рядом с датчиком. Благодаря температурному расширению посадочное гнездо слегка расширится, после чего снимаем основную деталь с помощью гаечного ключа.

Для снятия датчика со слизанными гранями может понадобиться сварочный аппарат. Для удаления детали потребуется пожертвовать гаечным ключом или торцовой головкой, которые после помещения на гранях детали аккуратно прихватываются в нескольких местах. Затем следует использовать большой рычаг, чтобы провернуть ДК в посадочном отверстии. В большинстве случаев такая операция выполняется на полностью демонтированных элементах системы выпуска отработанных газов.

Советы и рекомендации

Советы от более опытных владельцев машин могут сэкономить немалое количество времени начинающим автомеханикам, например:

• Если новый автомобиль эксплуатируется непродолжительное время после приобретения, то для снятия этой детали, достаточно предварительной обработки посадочного места проникающей смазкой.
• Если лямбда зонд находится в труднодоступном месте, то выкручивать его следует после установке автомобиля над смотровой ямой, на эстакаде или на подъемнике.
• Некоторые датчики кислорода невозможно демонтировать без использования специального ключа.

Если лямбда зонд не снимается, то приведенные в этой статье методы позволят решить проблему. Если ни один способ не подходит, то всегда можно снять коллектор, срезать датчик болгаркой, рассверлить отверстие, нарезать большую резьбу. Затем в восстановленное таким образом посадочное отверстие установить новый лямбда зонд.

А если неисправен лямбда-зонд — Автоцентр.ua

Лямбда-зонд – один из элементов системы питания инжекторных автомобилей, который в наших условиях эксплуатации может создавать проблемы. Как их избежать?

Назначение

Греческая лямбда в автомобилестроении обозначает коэффициент избытка воздуха в топливовоздушной смеси. Отсюда и пошло название датчика, который измеряет этот коэффициент, а точнее – остаточный кислород (О2) в отработавших газах (другое название – датчик кислорода). Назначение датчика – предоставить ЭБУ двигателя информацию, позволяющую определить характер сгорания топлива. Это необходимо для создания нормальных условий работы каталитического нейтрализатора отработавших газов. Дело в том, что «окно» эффективной работы катализатора очень узкое, когда в цилиндрах сгорает 14,6–14,8 части воздуха и 1 часть топлива (при сгорании такой смеси лямбда = 1±0,01). Обеспечить такое точное регулирование состава топливо-воздушной смеси возможно только с помощью систем питания с электронным впрыском топлива. Лямбда-зонд в этих системах выполняет функцию контролера в выпускном тракте.

Лямбда-зонд: причины и симптомы поломок

Нарушения в работе или даже отказ лямбда-зонда может произойти из-за:

Сильно сокращают срок службы лямбда-зонда плохое состояние маслосъемных колец, попадание антифриза в цилиндры и выпускные трубопроводы, обогащенная топливо-воздушная смесь.

При неисправном лямбда-зонде содержание СО в выхлопе возрастает с 0,1–0,3% до 3–7%. Уменьшить его значение в большинстве старых моторов без замены датчика сложно, т. к. запаса хода регулятора качества смеси потенциометра может не хватить. В автомобилях с двумя лямбда-зондами в случае отказа второго датчика добиться нормальной работы двигателя без серьезного вмешательства в электронику невозможно.

Лямбда-зонд: лечение неисправности

Технологии ремонта неисправных лямбда-зондов не существует – в случае поломки они подлежат замене. Однако наши «дяди Васи» все-таки разработали методику восстановления этих датчиков, но эффективна она не во всех случаях. Чаще всего он перестает работать из-за отложений нагара на чувствительном элементе под защитным колпачком. Если налет удалить, работоспособность «лямбды» восстанавливается. Очистить чувствительный элемент датчика можно, промыв его в ортофосфорной кислоте, которая за 10–20 минут разъедает загрязнения, не уничтожая электроды с редкоземельными металлами. Эффективнее чистить лямбда-зонд после снятия защитного колпачка на токарном станке и мойки с использованием тонкой кисточки. Но делать это целесообразно, если есть возможность закрепить колпачок с помощью аргоновой сварки. После промывки датчик следует ополоснуть водой и просушить. Если мойка не помогает, значит, «лямбду» нужно менять. Стоимость мойки значительно меньше, чем стоимость нового лямбда-зонда (от 300 грн.). Можно заменить неподогреваемый датчик на подогреваемый (но не наоборот!). При несовместимости разъемов недостающую электроцепь подогрева проложите самостоятельно, а вместо разъема используйте универсальные автомобильные контакты.

Лямбда-зонд: диагностика

Специалисты Bosch рекомендуют проверять лямбда-зонд и систему регулирования топливной смеси каждые 30 тыс. км пробега.

Эффективное измерение остаточного кислорода в отработавших газах лямбда-зонд обеспечивает после его разогрева до температуры 300–400°С. Только в таких условиях циркониевый электролит приобретает проводимость, а разница в количестве атмосферного кислорода и кислорода в выхлопной трубе ведет к появлению на электродах лямбда-зонда выходного напряжения. Поэтому сигнал лямбда-зонда проверяется при включенном и прогретом двигателе. Для измерения лучше подходит осциллограф, чем мультиметр, поскольку с его помощью наиболее точно оценивается форма и частота сигнала.

Затем измеряется сопротивление нагревателя датчика (при отсоединенном штекере), составляющее при комнатной температуре от 2 до 14 Ом (согласно требованиям производителя). Далее проверяется напряжение, подведенное к нагревателю: при включенном зажигании и подсоединенном разъеме зонда оно должно составлять не менее 10,5 В. Если это значение ниже, необходимо тщательно проверить напряжение батареи, кабели и соединения.

Лямбда-зонд: тонкости монтажа

Юрий Дацык Фото Bosch, GM

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

www.autocentre.ua

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».
