Как проверить датчик кислорода мультиметром и почистить лямбда зонд

Диагностика лямбда зонда

Выше мы рассказали, как работает лямбда зонд, а теперь поговорим о диагностике и прочистке датчика.

Итак, начиная диагностику, нужно погреть элемент. Для этого следует запустить силовой агрегат и дать ему работать примерно 10мин. Это должно обеспечить идеальную проводимость в электролите и создание конечного напряжения на регуляторе кислорода. Диагностика производится без отключения лямбда зонда, при работающем и прогретом моторе. Сама диагностика выполняется при помощи осциллографа — данное оборудование дает самый правильный результат.

Если нормативное значение напряжения будет отличаться от полученного при диагностике, то датчик нужно заменить. Параметр напряжения должен составлять не меньше 10,5В. Обнаружив пониженное значение напряжения следует проверить качество подключения регулятора кислорода и соответствующих разъемов, помимо этого, необходимо убедиться в заряженности аккумулятора.

Ещё нужно протестировать сопротивление датчика. Для чего требуется отключить разъем. В идеальном варианте показатель сопротивления должен находиться в интервале 2-14Ом, но это значение зависит от модели датчика кислорода.

Как Проверить Лямбда Зонд На Приоре

Как узнать состояние кислородного датчика в автомобиле Lada Priora

Нативный кислородный датчик (лямбда зонд) Заранее используется для контроля состава топливовоздушной смеси в системе впрыска двигателей инжектора обратного потока. Часто спрашивают, где находятся датчики кислорода? Расположение этого электронного химического устройства верхняя часть автомобильный глушитель, ресивер.

Принцип работы кислородного датчика

Принцип работы кислородного датчика на Приоре заключается в следующем: для корректировки параметров времени прохождения электронных сигналов системы впрыска учитываются данные о составе кислорода (кислорода) в выхлопных газах. Эти данные представляют собой датчик концентрации кислорода Priora, который реагирует с выхлопными газами автомобиля.

Во время этой электрохимической реакции на выходных контактах устройства создается разность потенциалов. Изменение падения напряжения определяет содержание кислорода и качество воздушно-топливной смеси. Изменения происходят в параметрах 0,1 В, что указывает на повышенное содержание кислорода и обедненной смеси до 0,9 В, что означает низкое содержание кислорода и повышенную консистенцию.

Для оптимальной производительности средство передвижения Значение температуры кислородного датчика, цена которого доступна большинству российских автомобилистов, должно быть не менее 300С. По этой причине нагревательный элемент встроен в датчик кислорода на Priore, чтобы динамически нагревать прибор после запуска электростанции.

Записывая напряжение на выходе устройства, контроллер выбирает командный сигнал для коррекции топливовоздушной смеси с компонентами распыления топливной системы. Когда показание обедненной смеси, то есть разности потенциалов, находится на минимальном значении, контроллер указывает обогащение входной согласованности и параметрами обогащенной смеси, то есть при максимальных значениях разности потенциалов, Команда получена для его истощения.

Как и как быстро проверить Лямбда-зонд

Как и как быстро проверить лямбду

—зонд .

Короче стандартный датчик кислорода (лямбда зонд) позволяет оценить концентрацию отработанного кислорода в выхлопной смеси, и на основании этих исследований бортовой компьютер изменяет консистенцию топливовоздушной смеси. Неисправности кислородного датчика приводят к неисправности силовой установки автомобиля. Часто на форумах автолюбителей ставится вопрос о том, какой датчик кислорода установлен на Приоре? Для автомобиля Лада Приор Только датчик BOSCH LS6537 подходит для установки.

в качестве проверить датчик кислорода

Проверяйте датчик кислорода только с помощью осциллографа. Другие устройства могут только косвенно показывать признаки неисправности в Priora, кроме того, основываясь на довольно сложных тестах. В автомобиле признаки неисправности кислородного датчика:

увеличение расхода топлива;
снижение динамики двигателя;
нестабильная скорость холостого хода силовой установки;
дефекты каталитического нейтрализатора.

Такие дефекты кислородного датчика в основном определяют диапазон дефектов этого электрохимического устройства. Кроме того, ошибка, отображаемая на дисплее компьютера, может быть напрямую связана с дефектами в электрической цепи нагревателя. Из-за того, что кислородный датчик Приора (лямбда-зонд) не получает достаточно тепла, бортовой компьютер будет выдавать неправильные импульсы. Топливная смесь не будет соответствовать требуемой концентрации, что приведет к чрезмерному расходу топлива, нестабильному холостому ходу на холостом ходу, автомобилю, потере динамизма и так далее.

После достижения кислородного датчика (лямбда-зонд). До достижения требуемого значения температуры все признаки неисправности силовой установки устраняются. Максимальный срок службы датчика концентрации кислорода при практическом движении достигает 100–150 тыс. Км, но срок службы капитального ремонта заканчивается на расстоянии 60–80 тыс. Км.

Реакция устройства и, следовательно, его показания направлены на разницу между концентрацией кислорода в выхлопных газах автомобиля и его содержанием в атмосферном воздухе, которая преобразуется в вывод разности потенциалов. Поскольку кислород не полностью сгорает даже в выхлопных газах и присутствует в каталитической камере, другое такое устройство за каталитической камерой используется для правильной оценки.

В первые минуты запуска двигателя бортовой компьютер в среднем корректирует топливно-воздушную смесь. Нагревая датчик концентрации кислорода Priora до рабочей температуры, электронный блок настраивает его в соответствии с общей схемой работы автомобиля.

Ремонт автомобиля

Почти все производители транспортных средств и отдельных комплектующих к ним утверждают, что лямбда-зонд ремонту не подлежит — требуется только полная замена узла. При этом его стоимость у официальных дилеров может быть весьма впечатляющей — особенно если вы являетесь собственником автомобиля элитного бренда. Распространённым выходом из положения является приобретение универсального датчика, снабжённого специальным переходником для конкретного вида транспортного средства. Такие приборы изготавливает фирма Bosch — пользуясь её услугами, вы можете даже приобрести подержанные восстановленные запчасти, которые отличаются сниженной стоимостью и ограниченной продолжительностью гарантийного периода. Кроме того, можно купить и бывший в употреблении выпускной коллектор с предустановленным лямбда-зондом.

Если вы абсолютно уверены в том, что лямбда-зонд функционирует неверно в результате отложения на нём продуктов сгорания, его можно попробовать прочистить. Для этого устройство демонтируют при температуре поверхности 40–50 градусов, снимают с него защитный колпачок и погружают контакты в ортофосфорную кислоту. После нескольких промывок лямбда-зонд обмывают чистой водой, тщательно высушивают и устанавливают на место, не забыв смазать резьбу специальной герметизирующей пастой. Момент затяжки устанавливается производителем — обычно он варьируется в пределах 40–60 Нм. Подобная процедура помогает в 80% случаев описанных неисправностей.

6 признаков неисправности лямбда зонда

Неисправность лямбда зонда сопровождается диагностикой и в некоторых случаях заменой детали. Этот компонент системы автомобиля стоит на страже экологии планеты. Его основная функция заключается в контроле уровня содержания вредных веществ в выхлопных газах.

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

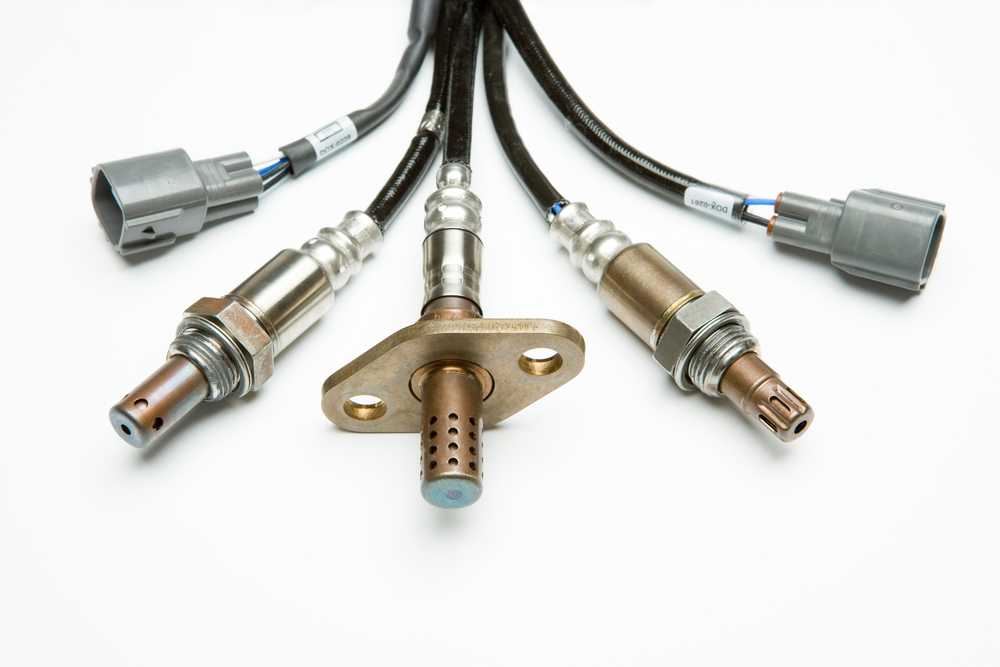

Автомобильный рынок предлагает два основных вида лямбда зонда:

С двухканальной компоновкой. Его устанавливали на автомобилях, произведённых более 30 лет назад. Такой зонд также применяют для машин эконом класса.
Широкополосное устройство. Используется для большинства машин среднего и премиум класса. Устройство более точно определяет превышение нормы вредных веществ и сообщает об этом водителю.

Деталь устанавливается внутри специального коллектора, где соединяются шланги и патрубки. Монтаж в этом месте позволяет добиться высокой производительности и точности диагностики. Основная функция лямбда зонда заключается в повышении рабочих ресурсов автомобиля, понижения расхода топлива и поддержания стабильной работы двигателя. Если возникает несоответствие, прибор посылает сигнал в ЭБУ, который изменяет пропорции топлива и воздуха.

Важность этого устройства многие недооценивают, однако в случае его отказа машина может работать нестабильно. По этой причине важно знать основные неполадки зонда и способы борьбы с ними

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Что нужно сделать в первую очередь при диагностике?

Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
Можно попытаться очистить сажу, однако это не всегда возможно.
Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Неисправный лямбда-зонд: причины и признаки

Основные причины, которые приводят лямбда-зонд в неисправное состояние следующие:

Перегрев;
Механическое повреждение;
Проблемы с подключением;
Износ.

Как видно — все эти причины действуют на датчик кислорода не сразу, из-за чего неопытные водители могут не понять причину нестабильного поведения автомобиля и вовремя не примут соответствующих мер. Поэтому, во избежания распространённых ошибок мы расскажем вам о нескольких этапах выхода из строя датчика кислорода.

Первый этап. На начальной стадии лямбда-зонд начинает «барахлить» — время от времени перестаёт поступать сигнал, данные идут в очень широком диапазоне, из-за чего значительно ухудшается качество топливной смеси и ухудшаются обороты холостого хода. На этом этапе неисправности лямбда-зонда автомобиль резко дергается, двигатель издает странные хлопки и на панели загорается предупреждающая лампочка.

Второй этап. На втором этапе, при непрогретом двигателе датчик и вовсе перестаёт работать. При этом будут видны те же самые, но ещё сильнее выраженные признаки неисправности. К ним добавится также значительное падение мощности двигателя и замедленное действие педали акселератора. В одном из худших вариантов двигатель будет очень сильно перегреваться, что приведет к более значительным неисправностям и соответственно затратам.

Третий этап. Третьим этапом обычно становится поломка лямбда-зонда. В этом случае вас ждет ещё большее снижение мощности автомобиля (особенно это будет заметно при движении на большой скорости), а также резкий и неприятный токсичный запах из выхлопной трубы.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
Можно попытаться очистить сажу, однако это не всегда возможно.
Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

График правильной работы датчика кислорода

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Внешние признаки и причины

Если система подогрева лямбда-зонда или само устройство в автомобиле не работает, симптомы неисправного состояния будут следующими:

Силовой агрегат стал работать менее стабильно. Обороты могут самопроизвольно увеличиваться и падать. Мотор часто глохнет, особенно на светофорах.
Снизилось качество горючей смеси, которая подкачивается воздухом в систему цилиндров. Если исправность датчика была нарушена, это станет причиной перерасхода горючего.
Подача горючего стала неэффективной, топливо попадает в камеры сгорания бесконтрольно. Это может привести к появлению неполадок в работе агрегата, а также электронной системы авто.
Со временем может проявляться прерывистость работы мотора при функционировании на холостых оборотах. На максимальных — эффективность работы ДВС также будет менее низкой.
Появились неполадки в функционировании электронных систем. Из-за необходимости ремонта датчика отдельные отсеки силового агрегата будут работать нестабильно. Это связано с тем, что импульсные сигналы о неисправности подаются с задержкой.
Во время движения транспортное средство стало дергаться. Особенно когда машина идет в гору.
При функционировании двигателя на любых оборотах могут появляться хлопки.
Двигатель стал с замедлением реагировать на нажатие педали газа. Ускорение происходит, но не сразу.

Одним из важных симптомов является загорание индикатора Чек Энджин либо лампочки выхода из строя кислородного контроллера на приборном щитке авто.

Причины, по которым работоспособность датчика кислорода будет нарушена, могут возникать не сразу, поэтому выход из строя детали происходит в несколько этапов:

На первом кислородный датчик начинает функционировать нестабильно. Периодически сигнал с устройства пропадает, информация подается в обширном диапазоне. Это приводит к ухудшению качества горючей смеси, а также нестабильной работе оборотов. На начальном этапе происходит подергивание машины при движении, проявляются нехарактерные для работы ДВС хлопки, на приборке может загореться индикатор неисправности.
На следующем этапе лямбда-зонд перестает функционировать на холодном моторе, пока агрегат не прогреется. Симптомы неполадок будут аналогичными, только проявляются с большей силой. Может снизиться мощность мотора машины, появится отклик при нажатии на педаль газа. В итоге это может привести к перегреву ДВС.
На третьем этапе кислородный датчик обычно полностью выходит из строя. Мощность силового агрегата еще больше падает, это явно проявляется при езде на высокой скорости. Из глушителя появляется неприятный и резкий запах.

Причины, с которыми может быть связана поломка датчика кислорода:

Произошла разгерметизация корпуса устройства. Из-за этого внутрь стали попадать отработавшие газы и воздух.
Перегрев контроллера. Причина может быть связана с неполадками в работе системы зажигания либо неправильно выполненным тюнингом силового агрегата.
Длительное воздействие внешних факторов. Эту причину можно отнести к естественному износу, поскольку любой датчик кислорода со временем выходит из строя.
Рабочая поверхность датчика кислорода покрыта продуктами сгорания, которые блокируют его работу. Это обычно связано с регулярным использованием низкокачественного горючего.
Произошло нарушение в работе электропитания либо повреждена проводка, ведущая к центральному блоку управления.
Механическое повреждение устройства. В результате сильного удара по корпусу могут разрушиться внутренние элементы контроллера. Такое часто проявляется при регулярной езде по бездорожью.

Чистка

Чистка лямбда-зонда – крайняя мера. Она производится только в случае, когда есть уверенность, что датчик точно показывает неправильные данные и последняя надежда перед отправкой в мусорный ящик – чистка.

Есть опыт проведения чистки зонда при помощи ортофосфорной кислоты либо преобразователя ржавчины. В любом случае, необходимо чистить только рабочую поверхность датчика. Для этого защитный кожух лямбда-зонда приходится демонтировать.

Чистку лучше производить обычной промывкой, предварительно погрузив в ортофосфорную кислоту рабочую зону датчика минут на 20. Можно производить очистку с помощью мягкой кисточки из натуральных волокон. Неплохой результат может быть получен применением гусиного пера в качестве кисточки.

Описание кислородного датчика

Начнем с описания устройства. Предлагаем ознакомиться с его предназначением, устройством, а также принципом работы.

Предназначение и местоположение

Лямбда зонд ВАЗ 2110 во многом влияет на стабильное функционирование мотора, обеспечивая нормальную работу его параметров. Этот контроллер представляет собой электронное устройство, использующееся для определения объема кислорода, имеющегося в выхлопных газах. Это необходимо для того, чтобы уменьшить объем вредных примесей и элементов, которые содержатся в выхлопных газах. Для того, чтобы обеспечить необходимую пропорцию топливовоздушной смеси, что влияет на снижение концентрации примесей, в мотор должен поступать воздух в нужном количестве.

Место установки лямбда зонда

Этого удается достичь не всегда, причем причины могут быть разными. Если контроллер выходит из строя, то содержание монооксида углерода в выхлопных газах будет составлять около 3-7%, в то время как нормативом считается значение 0.3%. Что касается места расположения, то этот датчик на ВАЗ ставится на приемной трубе глушителя., снизу. Показания, которые фиксирует лямбда зонд, передаются на управляющий блок мотора. А уже ЭБУ, ориентируясь на них, производит регулировку состава горючей смеси, таким образом, выставляя необходимое время для фазы впрыска.

Устройство и принцип работы

Датчик кислорода ВАЗ 2110 состоит из следующих элементов:

стальной корпус;
изоляторный компонент, который производится из керамики;
уплотнительное колечко с проводкой и манжетами;
специальный чехол, в котором имеются отверстия для вентиляции;
керамический наконечник;
токопроводящий контакт;
специальный щиток, в котором также имеются отверстия, через которые выводятся газы;
спираль накаливания.

В основе устройства лежат два электрода — внутренний и внешний, первый выполняется из циркония, а второй — из платины. Циркониевый электрод контактирует непосредственно с выхлопными газами, а платиновый — с воздухом. Значения, которые получает контроллер, основаны на разнице потенциалов между этими элементами. Чтобы обеспечить оптимальную работу кислородного контроллера, устройство должно быть разогрето до 300-400 градусов (автор видео — канал MotorState).

Температура довольно высокая, она достигается в результате использования специального нагревательного компонента, который встроен в структуру лямбда зонда. Когда мотор запускается, управляющий блок производит регулировку состава горючей смеси, основываясь на показания других контроллеров, а не только лямбда зонда. В частности, речь идет о ДМРВ, датчике открытия дроссельной заслонки, температуры антифриза в системе и т.д. А на показания лямбда зонда блок управления начинает ссылаться только после того, когда устройство прогреется до рабочей температуры.

Виды

На первых инжекторных двигателях «Десяток» использовались штатные кислородные контроллеры от производителя Bosch. В 2004 году, когда эти модели авто стали оснащаться более современными системами впрыска, которые назывались Январь 7.2, Bosch М7.9.7, машины стали оборудоваться модернизированными версиями кислородных регуляторов ВАЗ. Последняя версия отличается от более ранней тем, что она оборудуется керамическим нагревательным элементом, благодаря которому достигается меньший объем потребления электроэнергии.

Но даже это позволило быстрее прогревать контроллер. В настоящее время компания Bosch занимается выпуском семи различных разновидностей кислородных датчиков с разной мощностью — на 12 и 18 Вт. Следует отметить, что между собой эти устройства отличаются, разве что, значениями потребляемой энергии и числом контактов. Во всем остальном они идентичны.
