Замена датчика коленвала гранта

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

  • мегаомметр;
  • сетевой трансформатор;
  • измеритель индуктивности;
  • вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

  1. Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
  2. Запустить программу для работы с осциллографом.
  3. Взять любой металлический предмет и помахать им перед ДПКВ.
  4. Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику

Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

  • многовитковая катушка;
  • магнитный сердечник;
  • выводы катушки припаяны к контактам разъема;
  • неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

Реперный диск. Другие названия задающий или синхронизирующий.

Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.

Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.

Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.

Ещё кое-что полезное для Вас:

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

  1. Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
  2. Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
  3. Изменение полярности сигнальных проводов.
  4. Замена синхродиска и других запчастей.
  5. Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

  • набор плоских щупов,
  • новое устройство,
  • штангенциркуль,
  • гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

  1. Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
  2. Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
  3. Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Датчик скорости

ДС предназначается для измерения скорости автомашины, с последующей передачей полученных данных на ЭБУ. Датчик скорости – это деталь небольшого размера, она находится в верхней части картера сцепления, у переднего колеса справа. Его неисправность обычно прямо связана с поломкой спидометра. Однако устанавливаемые на Гранты датчики отличает достаточно высокое качество и долговечность.

Кстати, первоначально на Грантах устанавливались три разновидности датчиков скорости: ВАЗ-2170 ПЕГАС, 2190 AVAR Russia и 21700-3843010-02.

Более подробно о датчике скорости на Грантах.

При неисправности ДС чаще всего перестает функционировать электроусилитель руля, одновременно с этим панель приборов начинает высвечивать ошибку Р-0501. Как правило, руль отказывает именно по причине того, что автомобиль определяет поломку датчика скорости, сам ДС при этом может показывать нулевую скорость.

При выходе датчика из строя отмечаются следующие симптомы поломки:

  • стрелка спидометра останавливается у нулевой отметки, нередко работа спидометра носит лишь периодический характер;
  • при функционировании мотора вхолостую отмечаются перебои;
  • показания спидометра расходятся с реальной скоростью передвижения;
  • нормы по расходу топлива возрастают;
  • ухудшается тяга.

Данные детали имеют собственную маркировку, их цена находится в пределах от 300 до 600 руб.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

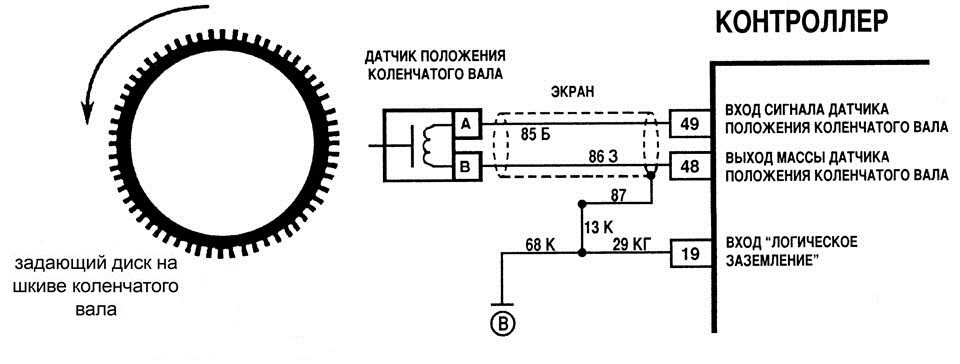

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Что такое ДПКВ?

ДПКВ — это электромагнитное устройство, определяющее синхронизацию функционирования топливных форсунок и системы впрыска. В системе впрыска топлива это устройство является одним из самых основных, поскольку без него работа системы в принципе невозможна.

Вышедший из строя ДПКВ

Поломки этого датчика со временем станут причиной появления сбоев в работе мотора. И хотя такие поломки не особо часто встречаются на практике, если вы решили отправиться в дальнюю дорогу, лучше иметь в запасе рабочее устройство. Ведь в случае его поломки езда на машине будет невозможной.

ДПКВ располагается около вала привода генератора при помощи специальных креплений. Он должен быть установлен с небольшим зазором между самим устройством и зубчатым валом. В идеале этот зазор не должен превышать 1 мм, а выставляет он при помощи подбора определенных шайб. Принцип работы регулятора заключается в том, чтобы передавать определенные показания, по которым контроллер будет определять, в какой конкретно цилиндр следует подавать горючую смесь и с каким интервалом.

Устранение неисправностей

Проверка может показать неспособность электродатчика зафиксировать состояние коленчатого вала. В таком случае, при подтверждении выхода из строя ДПКВ, понадобится его замена на новый. Но если поломка случилась в пути и до ближайшего автомагазина или станции техобслуживания далеко, можно попробовать найти и устранить неполадки самостоятельно. Иногда проблема кроется не в катушке индукционного устройства, а в контактах.

Чистка от грязи

Например, распространенной проблемой является загрязнение рабочей части смазкой от маховика. Последняя летит на сенсор и покрывает его толстым слоем грязи. Сверху налипает пыль и песок, а также металлическая стружка. Все это создает помехи для работы элемента. В таком случае понадобится выкрутить один или два удерживающих болта, извлечь ДПКВ наружу и хорошо протереть его выступающий после упора корпус. Затем верните прибор назад и попытайтесь завести двигатель снова.

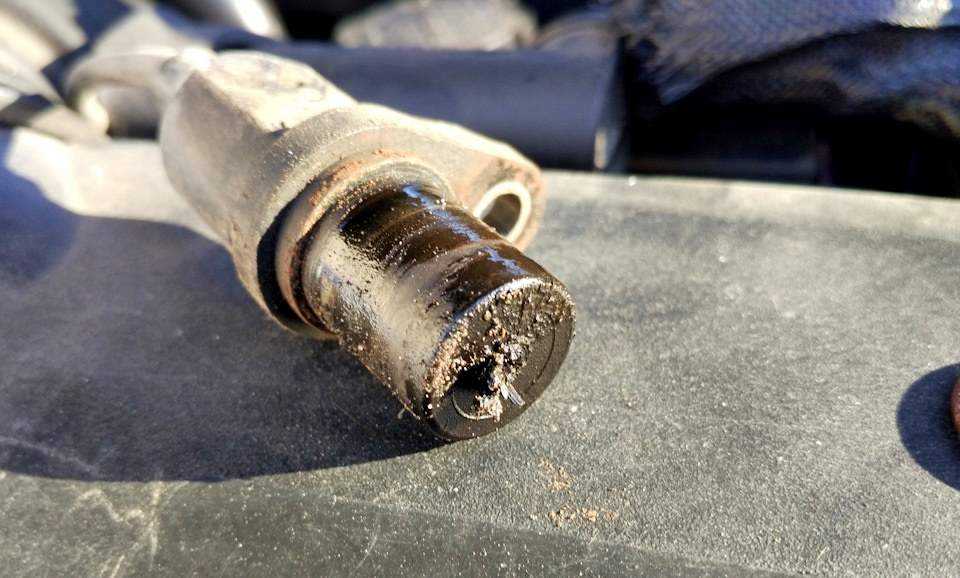

Грязный датчик ПКВ

Обрыв контакта

Еще одной распространенной неполадкой бывает обрыв провода. Он случается часто перед фишкой контакта. В этом месте провода изгибаются, что приводит к постепенному преломлению. Визуально нарушение целостности проводника может быть незаметно, поскольку наружная изоляция остается целой.

Ремонт потребует зачистить изоляцию и связать оголенные концы. Затем участок изолируется (можно использовать кембрик или изоленту). Но эта мера временная и потребует последующей пайки.

Загрязнение контактов

Хотя разъем защищен резиновым уплотнителем, он постепенно теряет эластичность и герметичность. Из-за этого внутрь проникает влага, пыль. Начинается процесс коррозии. Контакты окисляются и цепь прерывается. В результате исправный ДПКВ перестает определять состояние коленвала и мотор глохнет.

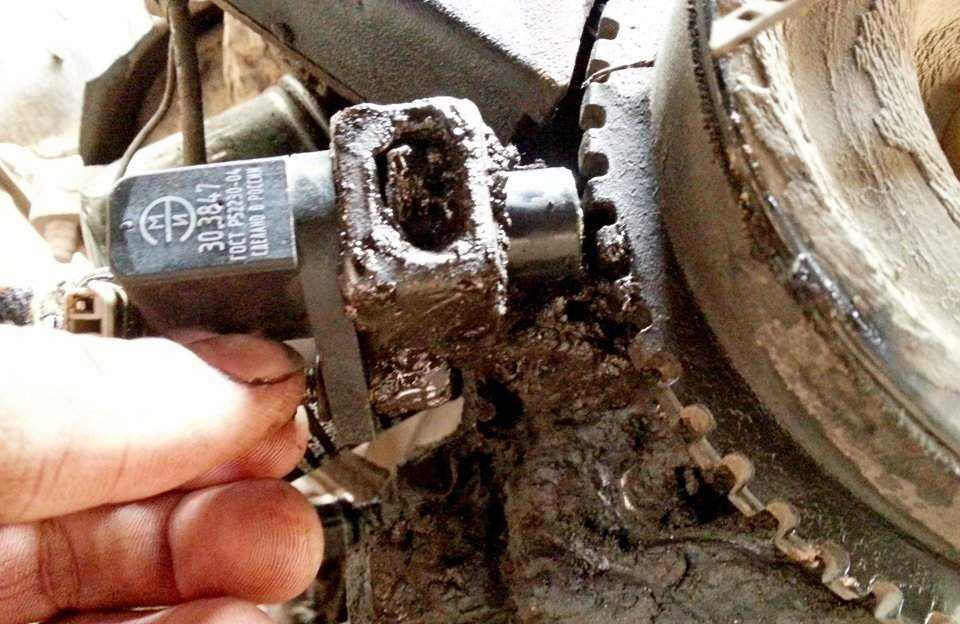

Грязь на контактах ДПКВ

Для решения проблемы попробуйте почистить штифты контактов. Они находятся в углублениях и добраться до них можно тонким надфилем или наждачной бумагой, свернутой в трубочку. Выдуйте собравшуюся внутри пыль, восстановите соединение и попытайтесь запустить мотор.

Связанные проблемы

Если ДПКВ «прозванивается» и нет нарушения в целостности контактов, поломка может быть связана с отсутствующими зубьями на маховике. Электродатчик просто «запутывает» ЭБУ, срабатывая на дополнительные образовавшиеся «метки». Это сможет определить только механик на СТО. Для ремонта понадобится замена венца маховика.

ДМРВ (определяет массовый расход воздуха) тоже влияет на работу ДПКВ и вызывает отклонения в показаниях. Проблема диагностируется в сервисе.

Изгиб маховика «восьмёркой» способен ввести электродатчик коленвала «в заблуждение», и здесь потребуется снятие коробки и замена деформированной детали.

Все признаки неисправности датчика положения коленвала.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

Выглядит он вот так:

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.

Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.

Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.

Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.

Признаки неисправности датчика положения коленчатого вала.

Двигатель не запускается.

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую.

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё…. Постоял, и стал завелся….

прошло 5-10-20 минут и всё сначала

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала автор статьи сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе.

Договоримся на берегу — двигатель не запускается на морозе, следует понимать так — двигатель даже не пытается запуститься. Про плохой запуск, у нас на сайте, есть отдельная статья.

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Последовательность действий при самостоятельной замене датчика сцепления на автомобиле Лада Гранта

Необходимые инструменты, материалы:

  • отвертка с коротким плечом, плоские и крестообразные биты для отвинчивания винтов;
  • новый датчик;
  • фонарик, иной прибор в качестве дополнительного освещения.

Алгоритм замены датчика сцепления:

  1. Машину устанавливаем на ровную платформу, площадку. Обеспечиваем беспрепятственный доступ к передним дверям.
  2. Сдвигаем переднее водительское сиденье назад до упора. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
  3. Залезаем под рулевую колонку, снимаем ДС (фишку).

  1. Крестообразной отверткой выкручиваем основу – плату. Она фиксируется к кронштейну педали на двух винтах.
  1. Снимаем защелку, она находится на противоположном конце колодки датчика.
  2. Извлекаем держатель колодки ДС.

  1. Проводим дефектовку пружинного механизма, осматриваем целостность крепления платы. При отсутствии дефектов и повреждений вставляем колодку нового ДС.
  2. Собираем конструкцию в обратной последовательности.

Самостоятельная замена датчика положения педали сцепления на Ладе Гранте окончена.

Диагностика с помощью мультиметра

Для проверки нужно прибор переключить в режим измерения электрического сопротивления (омметр):

  1. Следует установить значение верхнего предела в границах 2 кОм.
  2. Измерять данный показатель нужно на катушке индуктивности ДПКВ, прикоснувшись щупами мультиметра попарно к ее выводам.
  3. В норме сопротивление должно показывать значение в пределах 500-700 Ом. Если в результате измерений прибор показывает такие цифры, то с катушкой и датчиком все в порядке.

Данный метод является достаточно простым и доступным для большинства автолюбителей. С другой стороны, он не дает 100% гарантии того, что с его помощью можно выявить все неисправности.

Таким образом, датчик положения коленчатого вала является очень важным устройством. При появлении описанных выше признаков его неисправности нужно срочно провести диагностику. Для этих целей подойдут самые обычные приборы, даже такие подручные для каждого водителя инструменты, как гаечные ключи.

Назначение, расположение, принцип работы

Если надо найти, где находится датчик коленвала Лада Калина на 8 цилиндров, обратите внимание на левую сторону головки блоков цилиндров. Там располагается контроллер

Основная функция детали — контроль расположения коленвала относительно угловой части газораспределительного механизма.

В функции электромагнитного датчика входит синхронизация работы форсунок и зажигания в автомобильной системе, отвечающей за впрыскивание топлива.

При получении нужной информации, ее анализа управляющим механизмом, происходит впрыскивание смеси и регулировка зажигания. Искра попадает на свечу в тот момент, когда выполняется сжатие газов отработанного вида и их пуск. Как видим, работа всей системы зависит от правильности выполнения своих функций датчиком коленвала. Это основное звено, и без его корректной работы не может функционировать вся система впрыскивания.

Несмотря на отличие мотора Лада Калина на 8 клапанов от аналогичного 16-клапанного, на последний часто устанавливают контроллер для 8-клапанного, он способен обеспечить и этому двигателю правильную работу. Исключение составляет датчик, в котором отсутствует прорезь для сигнального диска — его нельзя ставить на движок с шестнадцатью клапанами.
