Симптомы неисправности датчика коленвала и его проверка

Способы проверки датчика

Мы расскажем о 3 способах проверки индуктивного датчика, так как он является наиболее распространенным. Снятие сопровождается обязательным визуальным осмотром!

Проверка осциллографом

Данный метод является наиболее точным, однако далеко не у каждого автовладельца имеется опыт работы с осциллографом и сам прибор имеется под рукой далеко не у каждого. Если в вашем распоряжении нет опыта и самого прибора, можете сразу перейти к следующей инструкции.

В чем преимущество использования осциллографа? Он позволяет увидеть и зафиксировать сам процесс формирования сигналов и увидеть процесс их формирования!

  • 1. контактные щупы необходимо подсоединить к контактам датчика, сама полярность значения не имеет;
  • 2. запустить программу для диагностики;
  • 3. используя любой металлический предмет, необходимо пару раз провести им в непосредственной близости от датчика;
  • 4. если ваш датчик ДПКВ исправен, то каждое движение предмета будет фиксироваться на осциллограмме, если неисправен, то осциллограмма останется без изменений.

Формирование сигналов может быть разным! С 100% уверенностью о исправности датчика может сказать только опытный мастер.

Проверка значения индуктивности

Для теста индуктивности катушки ДПКВ потребуется следующее оборудование:

  • 1. мультиметр имеющий функцию измерения индуктивности;
  • 2. если ваш мультимет не поддерживает эту функцию, то понадобится измеритель индуктивности;
  • 3. мегаомметр;
  • 4. сетевой трансформатор.

Для получения максимально корректных данных, проверку следует выполнять в помещении имеющем температуру воздуха 21-23 градуса цельсия!

Шаг №1

Вам следует ориентироваться на результаты индуктивности в пределах 200 — 400 мГн.

Мультииметр поддерживает функцию, нужно соединить 2 щупа мультиметра с 2 выводами катушки, полярность не имеет значения.

Мультииметр не поддерживает необходимую функцию, для проверки используем измеритель индуктивности.

Шаг №2

Потребуется мегаомметр установленный на выдаваемое напряжение 500 В. Проверяем сопротивление изоляции между проводами катушки минимум 2 раза! Значение сопротивления изоляции не должно быть ниже 0,5 МОм.

Шаг №3

На шаге №2 может проявится намагничивание катушки «межвитковое короткое замыкание», в следствии чего данные будут некорректны. Необходимо воспользоваться сетевым трансформатором, после повторить шаг №2.

Проверка омметром

Данный метод является наиболее распространенным, из всех перечисленных. Несмотря на простоту, у него есть один существенный недостаток, он имеет серьезные погрешности и не способен дать 100% гарантий выявления неисправности.

Метод подразумевает измерение сопротивления катушки индуктивности, для это вам понадобится обычный мультиметр, имеющий функцию измерения сопротивления «оммометр». Необходимо соединить 2 щупа мультиметра с выводами катушки, полярность не имеет значения.

Исправный датчик должен иметь сопротивление в пределах 530 — 730 Ом. В самом начале необходимо заглянуть в документацию вашего датчика или поискать в интернете, какое сопротивление считается нормальным.

Видео «Диагностика датчика коленвала»

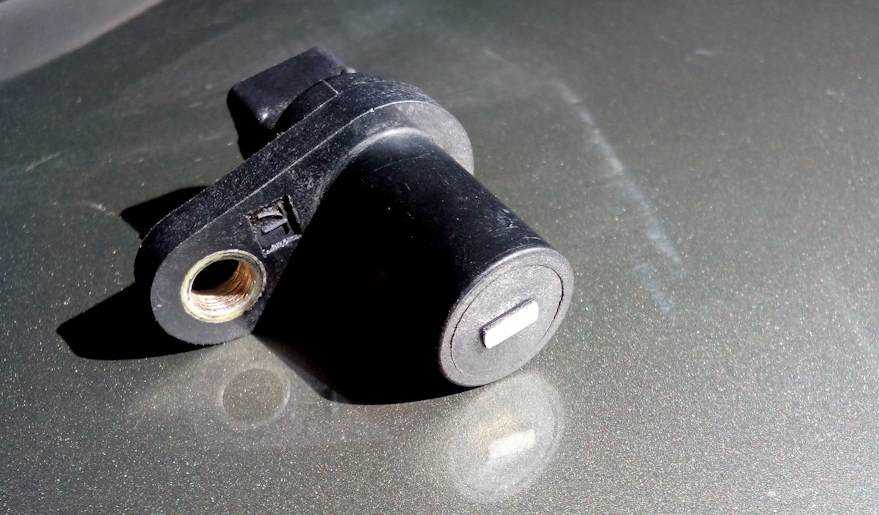

Так выглядит ДПКВ

Инструменты вам не понадобятся, заранее только приготовьте мультиметр, поскольку диагностика будет проходить именно с его помощью:

Для начала вам следует демонтировать регулятор, после чего зафиксировать его изначальное положение на моторе. Место расположения устройства вы можете определить по сервисному мануалу. Итак, вам необходимо зафиксировать регулятор, при этом отмечая его положение по меткам. После этого на всякий случай произведите визуальную диагностику датчика, возможно, причина его неисправности заключается в повреждениях корпуса либо проводов. Само устройство вместе с контактами необходимо зачистить и протереть, для этих целей можно использовать топливо

Когда вы будете демонтировать устройство, обратите внимание на расстояние между валом синхронизации и сердечником. Наиболее оптимальным вариантом будет, если этот промежуток не будет ниже 0.6 мм и больше 1.5 мм

Если механических повреждений не обнаружено, то все-таки вам придется воспользоваться мультиметром. В частности, необходимо будет осуществить диагностику электронной составляющей ДПКВ, а именно его обмотки, поскольку в большинстве случаев проблема заключается именно в ней. Процедура диагностики обмотки заключается в проверке сопротивления. Если вы знаете, как обращаться с мультиметром, то этот процесс не вызовет у вас особых трудностей. Показатель сопротивления при рабочем датчике должен составлять от 55 до 750 Ом, однако, все-таки перед проверкой мы порекомендуем вам ознакомиться с сервисной книжкой к своему авто. Как правило, там указывается рабочий интервал. В том случае, если при диагностике сигнал отличается от того, который должен быть то, скорей всего, дело заключается именно в неисправности ДПКВ. Меняйте регулятор, пока из-за него не наступил тот момент, когда вы не можете завести авто.

Как и в предыдущем случае, инструменты вам не понадобятся. Если вы не знаете, как проверить датчик коленвала, то этот метод является более точным.

Приготовьте только осциллограф, а для более точных показателей вам также потребуется зажим (крокодил):

  1. Зажим подключается к массе мотора, а один разъем осциллографа следует установить параллельно сигнальному выходу регулятора, а именно на клемму А. Второй разъем подключается к выходу под номером 5 USB Autoscope II. Это все необходимо проделать для того, чтобы можно было увидеть показатели напряжения сигнала на входе устройства.
  2. После этого следует выбрать режим работы. В нашем случае, чтобы считать показатели напряжения, следует активировать режим «Inductive_Crankshaft», после чего необходимо запустить двигатель. В том случае, если мотор запустить не получается, то можно просто покрутить стартером.
  3. Если сигнал от ДПКВ есть, при этом его выходной сигнал не совпадает с нормальным, то это может свидетельствовать о поломке устройства. Кроме того, это может говорить не только о поломке ДПКВ, но и об определенных неисправностях коленчатого шкива либо поломке зубьев. Если сигналы на осциллографе будут неправильными, то есть будут «прыгать», как показано на фото, то можете смело менять ДПКВ.

Третий метод диагностики тестером является комплексным, который позволяет измерить изоляцию и индуктивность.

Для такой диагностики вам потребуется:

  • сетевой трансформатор;
  • мегаомметр;
  • устройство для измерения индуктивности;
  • вольтметр, желательно, чтобы он был цифровым.
  1. Когда сопротивление измерено, необходимо определить показатель индуктивности, для этого используйте измеритель. Если ДПКВ рабочий, то данный показатель должен варьироваться в районе 200-400 мГн.
  2. После этого возьмите мегаомметр, вам потребуется измерять показатель изоляции. В том случае, когда напряжение составляет около 500 вольт, показатель сопротивления изоляции должен быть не больше 20 МОм.
  3. Если вал синхронизации намагничен, то вам потребуется его размагнитить, иначе работа двигателя будет невозможной. Для этого используйте сетевой трансформатор. Сняв все показатели и проанализировав их, можно сделать вывод об исправности или поломке регулятора. Разумеется, если показатели отклоняются от нормы, то устройство можно считать не работоспособным, соответственно, необходима его замена.

При монтаже нового регулятора обратите внимание на отмеченные ранее метки, которые вы ставили при снятии ДПКВ. Не забывайте также о том, что расстояние от сердечника до вала синхронизации должно варьироваться в районе 0.5-1.5 мм

Для чего нужен датчик коленвала

Вне зависимости от технического исполнения датчики коленвала применяются с целью:

  • определения угла поворота коленчатого вала;
  • установки среднего значения частоты оборотов двигателя (об/мин);
  • определения ускорения «подкрутки» в момент воспламенения горючей смеси;
  • установки синхронизации сигналов с датчика распредвала.

Определение угла поворота является важнейшей характеристикой для определения момента впрыска и воспламенения топлива в цилиндрах. Датчик также считывает количество оборотов в течение определенного промежутка времени. Это значение необходимо как для осуществления расчетов самого электронного устройства, так и для вывода информации на приборную панель

Определение ускорения важно для расчета количества топлива, направляемого в рабочие цилиндры, а синхронизация устройства с сигналом датчика распредвала позволяет осуществить подачу рабочей смеси в нужный момент

Признаки неполадок датчика

Если датчик КВ неисправен, то показателем его поломки может быть ряд симптомов, свидетельствующих о том, что устройство должно быть в срочном порядке проверено и заменено.

ДВС не запускается

После поворота ключа в замке зажигания или попытки запуска ДВС другим способом — силовой агрегат не запускается. Поломка ДПК является причиной отсутствия искры в системе зажигания, в результате — не происходит синхронизация с топливной подачей и мотор не заводится. В данном случае поможет только полноценная замена датчика на новый.

Двигатель постоянно глохнет

ДВС глохнет на «нейтралке» или во время движения автомобиля. Это говорит о том, что ДПКВ работает нестабильно или вот-вот выйдет из строя. В этой ситуации следует как можно скорее посетить СТО или устранить проблему самостоятельно;

Мотор работает неустойчиво (детонация), плавают обороты

Работа мотора нестабильна, при больших нагрузках на силовой агрегат (резкое ускорение или плавают обороты холостого хода) может возникать детонация. Когда есть проблема с работой ДВС на приборной панели загорается соответствующий индикатор «Check», сигнализирующий о неполадках;

Падение или внезапное повышение оборотов двигателя. Неисправный ДПКВ провоцирует неконтролируемый впрыск топлива в систему, в результате чего мотор начинает «троить»;

Снижение мощности автомобиля

Еще может наблюдаться снижение мощностных характеристик мотора. Из-за некорректной работы датчика коленвала двигатель работает в холостую даже на повышенных передачах, разогнать авто до нужной скорости практически невозможно. Это происходит из-за отсутствия синхронности между механизмом топливного впрыска и ЭБУ.

Важно знать, что все перечисленные признаки, могут также быть спровоцированы выходом из строя и других компонентов ДВС. Поэтому прежде чем снимать, ремонтировать и менять датчик КВ следует провести диагностику других устройства, например, ДПРВ, который работает с ДПКВ в паре

Проверка в пути

Бываю поломки происходят неожиданно, в поле, на трассе и так далее, где мультиметра под рукой не будет, тогда вас выручит лампочка любого светильника машины, например салонного:

И так нужна светодиодная лампочка с  двумя проводами, которые вы, после снятия датчика к нему подключите.

Действуете железным предметом как я уже рассказал чуть выше.

Если датчик коленвала исправен, то диод будет мерцать.

Спасибо мои читатели, теперь вы можете самостоятельно диагностировать подобные неисправности и не растеряться, до скорой встречи на полях блога с новыми статьями, подписывайтесь на мои обновления в блоге, кто еще этого не сделал, желаю успехов в ремонте, и чтобы ремонт был нужен как можно реже!

Рекомендуйте мой блог друзьям на сайтах, заранее огромная благодарность. До свидания.

Замена

Если в результате диагностики выяснится, что неисправен датчик, то его нужно поменять на новый прибор. На любом СТО эта операция займёт совсем немного времени. Единственный недостаток в том, что порой мастера могут очень дорого оценить свою работу. Самостоятельная замена датчика сэкономит деньги и не вызовет особых затруднений. Об этом может рассказать любой водитель, кто хоть раз менял его своими руками. Место расположения датчика доступно даже начинающему автолюбителю. Специалисты советуют следовать пунктам нижеследующей инструкции.

Снятие старого ДПКВ:

Пошаговая инструкция по замене ДПКВ:

  1. Автомобиль выставляют на ровном месте, выключают зажигание и ставят на ручной тормоз.
  2. Поднимают капот. Минусовую клемму снимают с аккумулятора.
  3. Отвинчивают крепежные болты и отводят в сторону защитный фартук.
  4. Отключают фишку кабеля от контактного разъёма датчика.
  5. Головкой или рожковым ключом отвинчивают крепёж, и вынимают датчик из посадочного места.
  6. При установке нового прибора все вышеперечисленные действия повторяют в обратном порядке.

Проверяем ДПКВ осциллографом

Этот метод недоступен в гараже, но с помощью него можно не только определить значения, но и посмотреть, как формируются сигналы. Это даст полную информации о том, в каком состоянии находится элемент и как он работает. Лучше проводить такую диагностику, когда мотор запущен. Но можно и проверять демонтированный датчик.

Итак, как проверить элемент на исправность? Нам понадобится цифровой осциллограф и ПО для работы ним. Снятый датчик проверяют следующим образом. Если появились признаки неисправности датчика коленвала ВАЗ-2110, то щупы прибора соединяют с выводами катушки на нем. Затем запускают ПО. После этого любым механическим предметом нужно помахать перед датчиком.

Расположение ДПКВ — особенности конструкции

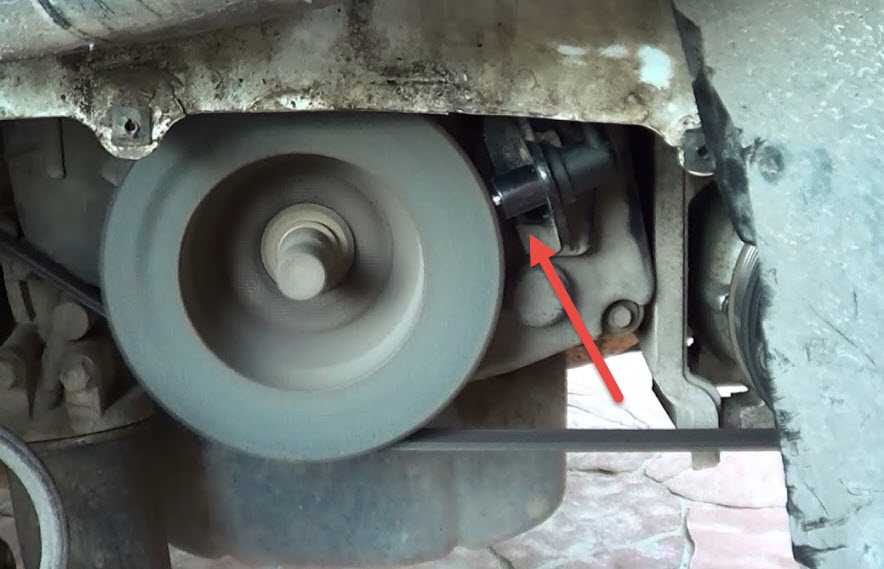

Обычно данный датчик располагается возле шкива привода ремня генератора. На этом шкиве обычно сделан по окружности зубчатый венец, так называемый диск синхронизации. Именно на вращение этого диска и реагирует датчик.

Стоит отметить, что для точного получения данных о вращении коленчатого вала, ДКПВ располагается на определенном удалении от диска.

У правильно установленного устройства расстояние между его сердечником и вершиной любого зуба должно составлять 0,6-1,5 мм.

Место расположения ДКПВ не самое удобное, но добраться до него вполне возможно.

На автомобилях используется несколько разных по конструкции и принципу работы ДПКВ:

  • индукционный (один из самых распространенных);
  • датчик, использующий эффект Холла;
  • Оптический.

Об особенностях конструкции и работы каждого из них пока говорить не будем, перейдем сразу к неисправностям.

Три способа как проверить датчик коленвала

Мы поговорим с вами о том, как сделать проверку индуктивного датчика, поскольку, как было указано выше, именно такой тип наиболее распространен на современных автомобилях. Перед тем как снять датчик с его посадочного места, не забудьте обозначить метками его положение на двигателе. Это избавит вас от проблем при повторном его монтаже. Итак, переходим к рассмотрению диагностики.

Проверка сопротивления омметром

Проверка ДПКВ с помощью омметра и осциллографа

Это наиболее простой метод, однако он не дает 100% гарантии того, что такая проверка выявит неисправность. Для этой процедуры вам понадобится мультиметр, который вы должны переключить в режим измерения сопротивления (омметр). С его помощью нужно измерить сопротивление катушки индуктивности. Сделать это можно, просто прикоснувшись щупами мультиметра попарно к выводам катушки. Полярность в данном случае не имеет значения.

Как правило, значение сопротивления большинства катушек находится в пределах 500. 700 Ом. Однако точное значение лучше почитать в документации к датчику или найти в интернете. Соответственно, на мультиметре нужно устанавливать верхний предел — 2 кОм (предел может различаться у разных моделей мультиметров, главное, чтобы он был больше измеряемого и наиболее близок к нему). Если в результате замера вы получили значение, близкое к обозначенному выше, значит, с катушкой все в порядке. Однако успокаивать себя еще рано, ведь такая проверка не полная. Лучше продолжить проверку с помощью других методов.

Проверка значения индуктивности

Любая катушка в возбужденном состоянии имеет свою индуктивность. Это же касается и той, которая встроена в корпус ДПКВ. Метод проверки заключается в измерении этого значения. Для этого вам понадобится:

  • мегаомметр;
  • сетевой трансформатор;
  • измеритель индуктивности;
  • вольтметр (желательно цифровой).

Некоторые мультиметры имеют встроенную функцию измерения индуктивности. Если же у вашего прибора ее нет, то стоит воспользоваться дополнительным оборудованием. В любом случае измеренное значение индуктивности катушки ДПКВ должно находиться в пределах 200. 400 мГн (в отдельных случаях может незначительно отличаться). Если вы получили значение, которое сильно отличается от указанного, то велика вероятность того, что датчик неисправен.

Далее нужно измерить сопротивление изоляции между провода катушки. Для этого используют мегаомметр, установив на нем выдаваемое напряжение, равное 500 В. Процедуру замера лучше проводить 2-3 раза для получения более точных данных. Измеренное значение сопротивления изоляции не должно быть ниже 0,5 МОм. В противном случае можно констатировать нарушение изоляции в катушке (в том числе возможность появления межвиткового короткого замыкания). Это указывает на неисправность прибора. Размагничивание катушки необходимо провести с помощью сетевого трансформатора. Однако самый совершенный метод диагностики ДПКВ заключается в использовании осциллографа.

Проверка с помощью осциллографа

Осциллограмма на работающем двигателе. Красным обозначено прохождение места без зубьев

С помощью этого метода можно не только узнать контролируемые значения, но и увидеть процесс формирования сигналов. Это дает исчерпывающую информацию о состоянии и работе ДПКВ. Лучше проводить его на работающем двигателе. Однако можно и снять датчик. Для работы вам понадобится электронный осциллограф и программное обеспечение для работы с ним. Проверка со снятым датчиком проходит по следующему алгоритму:

  1. Подсоединить щупы осциллографа к выводам катушки ДПКВ. Полярность не имеет значения.
  2. Запустить программу для работы с осциллографом.
  3. Взять любой металлический предмет и помахать им перед ДПКВ.
  4. Если датчик исправен, то одновременно с этим на экране будет воспроизводиться осциллограмма, которая будет строиться по данным от датчика.

Если датчик зафиксировал перемещения металлического предмета, значит, он, скорее всего исправен. Однако точный диагноз можно поставить лишь при подключении осциллографа к датчику с работающим двигателем. Это делается просто, подключив щупы параллельно к выводам датчика. Полученная таким образом осциллограмма даст вам информацию о формирующихся сигналах.

Итоги

Датчик положения коленвала индуктивного типа — несложное, однако очень важное устройство. При описанных выше признаках неисправности обязательно проведите его диагностику

Какой метод выбрать, зависит от наличия в вашем распоряжении необходимых приборов и инструментов. Советуем вам начать с простейшего метода по измерению сопротивления катушки. Если у вас нет описанных выше инструментов и приборов, то отгоните машину на СТО, где мастера проведут для вас полную диагностику.

Какие разновидности датчиков ПКВ используются

Отличаются ДПКВ способом сбора и передачи данных.

  1. Индукционный. Еще его можно назвать магнитный. На коленвале имеется колесо, по всему внешнему диаметру которого расположены зубья. Два зуба специально пропущены. Вращение колеса рядом с датчиком сильно будоражит магнитное поле вокруг него. От этого в катушке образуются импульсы, которые и передаются в контрольный центр. Место двух пропущенных зубьев воспринимается им как нулевое состояние вала. По числу полученных импульсов, компьютер определяет текущее положение вала, что является исходным кодом для пространственного изменения заслонок.
  2. Датчик Холла. В них начинается движение электрического тока, с появлением вокруг него магнитного поля (это и есть эффект Холла). С изменением параметров магнитного поля, изменяются электромагнитные параметры в датчике, в частности его напряжение. Возмущение магнитного поля происходит по вине синхронизирующего диска. На нем вырезаны зубья. Положение двадцатого соответствует уровню первого или четвертого цилиндра двигателя. Чувствительный элемент детали представляет собой магнитное сердечко, в коконе из медной проволоки, намотанной на катушку.
  3. Световой или оптико-фотонный. Здесь, также, происходит взаимодействие с пластиной, на которой есть зубья и отверстия. Он проходит перпендикулярно световому потоку от светодиода к фотонному приемнику, который фиксирует прерывания светового луча. Создается импульс напряжения, что, по сути, и является кодом, передаваемым в центр управления.

Способы проверки в гаражных условиях

Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива. Убедитесь в надежности крепления

Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет. Прочистите контакты разъема от окисления. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

Диагностика ДПКВ или как проверить его на пригодность

Сразу надо сказать, что произвести точную проверку ДПКВ на Ланосе можно только при помощи осциллографа. Особенно это касается датчиков Холла. Если на автомобиле стоит индуктивный датчик, то для его проверки существуют следующие способы:

  1. Проверка состояния. Если возникли проблемы с работой двигателя, то первым делом нужно снять датчик и очистить его от загрязнений. В большинстве случаев именно это становится причиной неисправности ДПКВ на Ланосе как индуктивного типа, так и полупроводникового
  2. Проверка сопротивления. Индуктивный датчик имеет обмотку, которая может со временем повредиться. Случается это редко, но вполне возможно. Чтобы проверить исправность обмотки, понадобится отсоединить фишку питания, и измерить сопротивление мультиметром. Прибор устанавливаем в режим измерения 20 кОм, а щупами касаемся к выводам элемента. Сопротивление должно быть в пределах от 550 до 750 Ом. Если значение выше, значит нарушена изоляция обмотки, а если стремится к бесконечности, значит уместен обрыв. В этом случае элемент подлежит замене
  3. Проверка индуктивности ДПКВ — еще один способ проверки заключается в том, чтобы подносить к рабочей части элемента металлический стержень. К датчику при этом необходимо подключить щупы мультиметра, и установить режим измерения сопротивления. При поднесении металлического стержня, на приборе будет меняться сопротивление. Это говорит о том, что элемент исправен. Еще можно подключить к выводам устройства светодиод, и при поднесении стального сердечника, он должен загораться

Это простейшие способы проверки исправности ДПКВ. Они имеют один недостаток — нельзя определить выдаваемые датчиком значения, поэтому на первый взгляд исправный элемент может работать со сбоями. Чтобы удостовериться в полноценной исправности устройства, понадобится произвести проверку на осциллографе.

Принцип проверки ДПКВ (индуктивного и полупроводникового) на осциллографе сводится к тому, что следует выполнить такие действия:

  1. Подсоединить щупы к контактам проверяемого элемента
  2. Включить прибор
  3. Возле детали проводить любым металлическим предметом

На экране прибора будет построена соответствующая диаграмма, по которой определяется пригодность элемента. Проверку можно выполнить при установленном на автомобиль датчике с запущенным мотором. Диагностику можно выполнить при помощи компьютера, где также можно построить осциллограмму, и сделать соответствующие выводы.

https://youtube.com/watch?v=YdVeVkWL-mA%3F

Если необходимо проверить датчик Холла, то делается это при помощи мультиметра. Мультиметром надо проверить напряжение питания на фишке с проводами. Для этого понадобится фишку отсоединить от датчика, после чего измерить напряжение мультиметром при включенном зажигании. Его величина должна составлять 5В (или 12В). Если полупроводниковый элемент вышел из строя, то двигатель автомобиля не заведется.

Это интересно! Если хотите быстро и эффективно проверить датчик коленвала, то рекомендуется установить заведомо исправный элемент.

Типы датчика коленвала и их конструкция

ДПКВ еще называют синхронизирующим датчиком потому, как с его помощью происходит взаимосвязь форсунок с системой зажигания. Синхронизирующим его также называют, так как снимаемые данные с ДПКВ сравниваются с информацией от ДПРВ (датчик положения распределительного вала). Эти два элемента позволяют оценить синхронность работы двух валов — распределительного и коленчатого.

В связи с тем, что элемент является самым главным в системе двигателя, его конструкция предельно проста, и самое главное, она достаточно надежная. Перед тем, как рассматривать конструкцию и принцип работы датчика коленвала на Ланосе, узнаем типы или виды этих устройств.

  1. Индуктивный датчик — является наиболее популярным вариантом. Элемент состоит из обмотки (медный провод в эмалевой изоляции, залитый дополнительно компаундом) с сердечником из постоянного магнита. Работа этого элемента сопряжена с подвижным элементом, который называют маркерным диском. Это стальной диск с зубьями, фиксируемый на коленвале. На этом диске имеются зубья, и когда зуб проходит через датчик, то наблюдается усиление магнитного поля, индуцируемого в обмотке. За счет увеличения магнитного поля, происходит повышение напряжения, считываемого ЭБУ. На основании частоты увеличения магнитного поля происходит определение количества оборотов вращения вала. На зубьях маркерного диска находится пропуск 1 или 2 зубьев, что необходимо для определения начального положения КВ. Это своего рода ориентир. На маркерном диске имеется 58 зубьев (зависит от модели авто и количества цилиндров). График сигналов, поступающих на ЭБУ имеет синусоидальный вид. Синусоидальный вид сигнала преобразуется в цифровой, так как ЭБУ понимает только информацию в таком виде. Отличительная особенность таких датчиков в том, что к ним может быть подведено два или три провода. Если это двухпроводный датчик, то контакты на нем сигнальные. Обычно два контакта присутствуют на устройствах, к которым происходит подключение фишки с проводом. Контакты в трехконтактном датчике — сигнальные провода с экраном. Третий провод является экранирующим, и обычно они устанавливаются на элементах, где имеется встроенный провод. Такие типы ДПКВ не требуют дополнительного питания, так как сами индуцируют напряжение
  2. Датчик Холла — функционирует на основании эффекта Холла. Имеют иной принцип работы по сравнению с индуктивными. В системе также используется зубчатый диск 3 (маркерный), а в качестве считывающего элемента используется постоянный магнит 1. Как только зуб диска проходит рядом с датчиком, то осуществляется изменение величины магнитного поля, протекающего через элемент Холла 2. В результате происходит подача сигнала в виде импульса напряжения, находящегося в милливольтовом диапазоне. Сигнал с датчика Холла на ЭБУ приходит в виде прямоугольных импульсов. Если говорить простыми словами, то при создании магнитного поля происходит пропускание тока полупроводниковым элементом. Когда поле не создается, то ток не проходит. Отличительная особенность датчика в том, что он имеет только три провода — питание +5В, сигнальный выход и «земля»
  3. Оптический датчик (еще называют лазерными) — в основе принципа работы лежит излучающий элемент (светодиод), а также приемник, считывающий излучение. Как только световой луч попадает на зуб маркерного диска, происходит прерывание светового потока, что фиксируется приемником. Эти данные передаются на ЭБУ

Устройство полупроводникового датчика ПКВ Ланос

На автомобилях марки Ланос устанавливаются полупроводниковые датчики положения коленвала на эффекте Холла. Какой тип устройства установлен на авто можно отличить очень просто. Для этого нужно посмотреть на торцевую часть детали. Наличие в центре стального сердечника говорит о том, что это ДПКВ индуктивный. Чаще всего такие датчики устанавливают на Сенс и Шанс. Если торцевая часть не имеет никаких вставок, значит это датчик Холла

При покупке важно первоначально убедиться в том, какой тип датчика установлен на авто

ДПКВ индуктивный на Сенс и Шанс 1.3

Это интересно! По надежности выигрывает индуктивный вариант, а вот датчик Холла, который имеет полупроводниковый элемент, служит меньше за счет уязвимости полупроводникового элемента. Однако второй вариант имеет такие преимущества, как отсутствие влияния показаний от скорости вращения, а также постоянная амплитуда. Еще один их недостаток в том, что они не способны эффективно работать в системах с большим количеством зубьев.

https://youtube.com/watch?v=U3VyGNasv7w%3F
