Как проверить рхх ваз 2110 мультиметром

Конструкция, предназначение и принцип действия датчика

Российские автолюбители считают, что наличие инжектора в авто позволяет не прогревать ДВС, но это неверно. Нельзя перенапрягать силовой агрегат. При запуске ДВС он должен поработать в течение определенного времени без высоких оборотов. Сам инжектор регулирует холостой ход, а датчик используется для обеспечения стабильных оборотов при появлении нагрузки на ДВС. И в 8-, и в 16-клапанных моторах используются идентичные контроллеры холостого хода.

Само устройство, представленное в виде мелкогабаритного электрического агрегата, включает в себя следующие элементы:

  • пружинный элемент;
  • шаговый электрический моторчик;
  • шток, оснащенный иглой на конце.

Наличие работоспособного датчика обеспечивает возможность корректной регулировки объема горючего, подающегося в камеры сгорания. Объем топлива может быть меньше либо больше, речь идет о подаче бензина при движении на холостых оборотах. Процедура регулировки горючего осуществляется посредством вытягивания либо втягивания иглы устройства, предназначенной для перекрытия канала подачи бензина.


Схема работы РХХ на «десятке»

Регуляторный прибор монтируется в моторном отсеке. Датчик устанавливается рядом с узлом, предназначенным для управления заслонками. С этим узлом устройство соединяется посредством специальных фиксирующих винтов.

Проверяем датчик своими руками

Для демонтажа РХХ нужно отсоединить колодку и выкрутить два винта.

Перед демонтажом нужно хорошо очистить место его крепления от пыли и грязи и снять минусовую клемму с АКБ. Но для начала — проверка.

Схема подключения датчика.

Смотрим на схему подключения и проверяем датчик при помощи обычного мультиметра в такой последовательности:

Напряжение в норме.

Нельзя сказать, что такой метод проверки на 100% гарантирует работоспособность датчика, мы проверили только электрическую его часть. Огромное значение имеет подвижность конусного клапана и величина его хода. А проверить это можно только либо на специальном стенде, либо имея особый тестер.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Как самостоятельно отремонтировать датчик холостого хода?

Процедура ремонта устройства заключается в демонтаже регулятора и его очистке. Для выполнения этой задачи потребуется средство WD-40 либо очиститель для карбюраторных двигателей.

Алгоритм действий при ремонте:

  1. ВАЗ 2110 ставится на ровную поверхность, чтобы исключить произвольное скатывание. Поднимается рычаг стояночного тормоза.
  2. Открывается моторный отсек машины. От клеммы батареи отсоединяется минусовой зажим, это позволит не допустить короткого замыкания при выполнении задачи.
  3. Сам регулятор располагается на корпусе дроссельного узла. От него надо отсоединить пластиковую защелку и отключить разъем с проводкой.
  4. Берется средство WD-40 или очиститель карбюратора. С помощью жидкости производится очистка всех каналов, для этого струя направляется прямо в них. Можно использовать ватную палочку, обработанную очистителем. Для лучшего эффекта рекомендуется какое-то время подождать после нанесения средства.
  5. Используя отвертку с крестовым наконечником, выполняется откручивание двух болтов, фиксирующих регулятор. Устройство снимается. Иногда при демонтаже могут появиться сложности, поскольку болт, который находится рядом с ресивером, может упасть при откручивании. Поэтому рекомендуется сначала открутить левый винт, а потом приступать к выкручиванию правого. При отсутствии креплений, что характерно для некоторых моделей ВАЗ 2110, производится полный демонтаж дроссельного устройства.
  6. Производится очистка конусной иглы, а также пружинки регулятора от грязи и сажи. Очистке подлежит и посадочное отверстие устройства, расположенное на дроссельном механизме. После проведения чистки надо просушить устройство и установить его обратно.
  7. При дальнейшей установке рекомендуется произвести чистку воздушного канала на дросселе от загрязнений.
  8. Регулятор монтируется на место. Запускается двигатель и проверяется работа контроллера. Если после очистки проблема осталась, устройство подлежит замене.

Лада 2115 2007, 81 л. с. — электрика и электроника

Комментарии 39

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Если показания 49.5 это норм?

Проще прошивку по дросселю откатать и забить на все дорогостоящие датчики.

У меня была причина в датчике регулятора положения коленвала… он так мне жизнь падла подпортил

Да уж капец… Так посудить ваще все датчики нужно перетряхнуть )))

Такой вопрос…если после переключения передачи возрастают обороты. — это тоже РХХ?

если дмрв отсоединить…то двиг толжен нормально работать…а то у меня глохнет без нажатия педали газа

если глохнет надо сперва проверить РХХ, потом ДПДЗ… ДМРВ на обороты не влияет, лично пробовал

ясно. спасибопопробую сегодня снять и почистить дросель.

у меня обороты плавают и глохнет периодически…как определить РРХ или ДМРВ менять…а може и то и то.

Если плавают обороты это скорее всего ДПДЗ, попробуй отсоединить проводку от него, этот датчик находится на дроссельном узле, если после отсоединения обороты перестанут плавать то 100% на замену ДПДЗ — датчик положения дроссельной заслонкиВ инете если погуглишь то там много про него что пишут.Про проверку ДМРВ читай у меня здесь www.drive2.ru/l/1750487/ Если же тупо глохнет то это уже РХХ — как его проверять тоже написано выше.РХХ советую брать Омеговский и только с металлическим наконечником.Будут вопросы пиши.

А если и обороты могут плавать и глохнет при этом (но не сразу) одновременно, может всё вместе барахлить?

Если плавают обороты это скорее всего ДПДЗ, попробуй отсоединить проводку от него, этот датчик находится на дроссельном узле, если после отсоединения обороты перестанут плавать то 100% на замену ДПДЗ — датчик положения дроссельной заслонкиВ инете если погуглишь то там много про него что пишут.Про проверку ДМРВ читай у меня здесь www.drive2.ru/l/1750487/ Если же тупо глохнет то это уже РХХ — как его проверять тоже написано выше.РХХ советую брать Омеговский и только с металлическим наконечником.Будут вопросы пиши.

Ты не вкурсе.я РХХ померял, от фланца до конца иглы 30мм.это же ненормально?

У нас цена 750р оригинал, кооператив 350))))

зачем столько всего? заводской стоит-то 600р (цены 2016г)

780 .а промыл .помогло

2110 Периодически не держала холостой, глохла или тряслась как паралитик, в пробках особенно бесило. Траблила без видимой причины также и проходило. Проверил РХХ — 58Ом все нормально грязи нет, игла ходит. Поставил на подмену старый(предусмотрительно не выброшенный. 51 Ом). Всё ушло. Легче трогаться стало, не поверите, но…даже передачи переключаться стали легче.

У меня январь 5.1.1 и фишка (АBCD) зелено-черный, красно-черный, розово-черный и розовый. Напряжение присутствует на выводах B и C. Cам РХХ с 04 на конце.

И работает?Я думаю, что обмоткам РХХ без разницы куда + подаётся (принцип эл/моторчика), лишь бы АВ и CD совпадали.

Да, работает. Это уж давно было, я не помню всех деталей. Как нибудь разберусь с этой темой до конца и выложу материал у себя.

Методы диагностики РХХ

По правилам проверка автомобильного РХХ проводится на особом стенде. Он зачастую встречается лишь в крупных автотехцентрах. Обращение в них имеет смысл только в экстренных случаях, когда иными способами определить причину поломки не удалось. Обычно выяснить, что деталь сломалась можно и самостоятельно.

Но сначала стоит удостовериться, что сломался именно этот элемент, так как подобные признаки могут встречаться и при иных поломках. Для этого требуется максимально быстро разогнаться на машине. Проводить испытания желательно на свободной большой площадке или пустынном участке дороги, чтобы не помешать другим участникам движения. Если динамические показатели машины не изменились, скорее всего, сломался этот элемент. Если мотор стал хуже тянуть и разгоняться, то потребуется проверка не только регулятора холостого хода, но и диагностика мотора. Такое поведение машины нередко указывает на серьёзные неполадки силовой установки или на совокупность неисправностей, включая поломку РХХ.

Также нелишне узнать, присутствуют ли какие-либо коды неисправностей на бортовике. Найденные ошибки можно расшифровать на специальных сайтах в Интернете. По ним можно понять, связана ли поломка с РХХ или нет.

Диагностику датчика рекомендуется начинать с визуального осмотра. На нём нередко можно увидеть нагар и прочие отложения, поломку иглы и других элементов. Неисправная деталь ремонту не подлежит. Поэтому в случае обнаружения внешних дефектов её необходимо заменить. Нагар же можно удалить средством для чистки карбюратора. Этим составом рекомендуется почистить и весь дроссельный узел, так как, вероятнее всего, он тоже загрязнён.

Если видимых повреждений не обнаружено, следует продиагностировать деталь и проводку. Для этого существует несколько способов.

Первый способ. Для него потребуется диагностический сканер и программа для компьютера или ноутбука. Иногда встречаются приложения и для смартфонов. Например, можно взять адаптер адаптер ELM327 и программу OpenDiagMobile. Это устройство простое и недорогое. Сложностей с поиском данной программы обычно не возникает.

В меню рекомендуется установить положение датчика на 20 шагов больше, чем нынешнее. Понаблюдать, как работает клапан.

Второй способ. Бывает, что вышел из строя не сам регулятор, а повреждена проводка. Этот дефект приводит к неправильной работе детали. Чтобы обнаружить проблему, необходимо воспользоваться мультиметром. Измерения производятся так:

  • Заглушить двигатель;
  • Перевести измерительное устройство в режим вольтметра;
  • Удалить разъём с детали;
  • На мультиметре поставить значения 0–20 Вольт;
  • Померить напряжение на отключённом разъёме. Оно будет составлять 12 Вольт. Если значение иное, присутствует обрыв проводки. Его следует найти и устранить.

Третий способ. Проверка рхх мультиметром. Прибором, установленным на омметр, замерить сопротивление детали. На тестере установить значение 0–200 Ом. Сначала следует померить сопротивление на выходах A и B, а затем — на C и D. Клемму необходимо отключить. Если РХХ работоспособен, на дисплее высветится 50–55 Ом. А сопротивление между A и C или B и D будет равно бесконечности. Если значения отличаются от указанных, деталь следует поменять.

Четвёртый способ. Удалить датчик и дроссельный узел со своего места. При включении и выключении зажигания, можно будет вживую увидеть, как функционирует деталь. Метод позволяет определить сбои в её работе, подозрительные шумы и звуки.

Причины неисправности ДХХ бывают электрическими и механическими. Деталь чаще всего ломается от времени или из-за низкого качества. На её срок службы влияет регулярность технического обслуживания и особенности эксплуатации автомобиля. Датчик неремонтопригоден. Можно лишь выполнять очистку его элементов от загрязнений. В остальных случаях устранить проблему поможет только замена детали.

https://youtube.com/watch?v=WyZF-_dPX8A

Меняем регулятор холостого хода ВАЗ 2110 своими руками

Процесс демонтажа регулятора несложный (даже для новичков в вопросах ремонта своего ВАЗ 2110). Последовательность действий такова:

  • откидываем разъем РХХ при выключенном зажигании;
  • откручиваем винты, с помощью коих регулятор крепится к корпусу дросселя (операция без проблем выполняется при помощи обычной крестообразной отвертки);
  • снимаем нужное нам устройство.

Перед монтажом нового регулятора рекомендуется тщательно выполнить очистку воздушного канала и седла клапана РХХ, а также участка, находящегося под его кольцом-уплотнителем. Обратите внимание! Дистанция между монтажным фланцем и кончиком иглы датчика не может превышать показателя в 2,3 сантиметра. Обязательно следует нанести на кольцо-уплотнитель РХХ немного моторного масла, чтобы смазать его. Затяжку креплений регулятора выполняем с моментом около 3–4 Ньютон на метр

Главная →

Устройство → Топливная и выхлопная системы → Система впрыска топлива →

Диагностика, ремонт и замена регулятора холостого хода

Чтобы проверить и заменить сам регулятор, потребуется демонтировать дроссельный узел и отсоединить от него устройство. Из инструментов и средств будут необходимы:

  • отвёртка с крестовидной битой;
  • шлицевая отвёртка;
  • круглогубцы;
  • торцевой ключ или головка на 13;
  • мультиметр с возможностью измерения сопротивления;
  • штангенциркуль (можно использовать линейку);
  • чистая сухая тряпка;
  • охлаждающая жидкость на долив (максимум 500 мл).

Демонтаж дроссельного узла и снятие РХХ

Чтобы снять дроссельный узел, необходимо:

  1. Поднять капот, отключить от аккумулятора минусовой провод.
  2. При помощи шлицевой отвёртки зацепить наконечник троса привода дроссельной заслонки и снять его с «пальца» педали газа.
  3. На дроссельном блоке круглогубцами отсоединить фиксатор на секторе привода заслонки дросселя. Фиксатор отсоединяется при помощи круглогубцев или отвертки
  4. Провернуть сектор против часовой стрелки и отсоединить от него наконечник троса. Чтобы отсоединить наконечник, нужно провернуть сектор привода против часовой стрелки
  5. Снять пластиковый колпачок с наконечника троса.
  6. При помощи двух ключей на 13 ослабить крепление троса на кронштейне. Чтобы ослабить трос, нужно отпустить обе гайки
  7. Вывести трос из прорези кронштейна. Чтобы снять трос, его нужно вывести из прорези кронштейна
  8. Отсоединить колодки проводов от разъёмов РХХ и датчика положения заслонки дросселя.
  9. Отвёрткой с крестовидной битой или круглогубцами (в зависимости от типа хомутов) ослабить хомуты на подводящем и отводящем штуцерах охлаждающей жидкости. Снять хомуты. При этом возможно вытекание небольшого количества жидкости. Вытереть её потеки сухой чистой тряпкой. Хомуты можно ослабить отверткой или пассатижами (круглогубцамим)
  10. Таким же образом ослабить хомут и снять шланг со штуцера вентиляции картера. Штуцер вентиляции картера расположен между штуцерами подвода и отвода охлаждающей жидкости
  11. Отвёрткой с крестообразной битой ослабить хомут на патрубке подвода воздуха. Снять патрубок с корпуса дроссельного блока. Воздушный патрубок зафиксирован червячным хомутом
  12. Аналогично ослабить хомут и снять шланг для отвода топливных паров со штуцера на дроссельном узле. Для снятия шланга отвода паров топлива нужно ослабить хомут
  13. При помощи торцевого ключа или головки на 13 открутить гайки (2 шт) крепления дроссельного узла к впускному коллектору. Дроссельный узел крепится к коллектору при помощи двух шпилек с гайками
  14. Снять со шпилек коллектора корпус дроссельного узла вместе с уплотнительной прокладкой. Между дроссельным узлом и коллектором установлена уплотнительная прокладка
  15. Извлечь из коллектора пластиковую втулку, задающую конфигурацию воздушного потока. Пластиковая втулка задает конфигурацию воздушного потока внутри коллектора
  16. Используя отвёртку с крестообразной битой, отвернуть два винта, крепящих регулятор к корпусу дроссельного блока.

    Регулятор крепится к корпусу дроссельного узла при помощи двух винтов

  17. Аккуратно снять регулятор, стараясь не повредить резиновое уплотнительное кольцо. В месте соединения РХХ с дроссельным узлом установлено уплотнительное резиновое кольцо

Восстановление работоспособности ДХХ

После тестирования, встает вопрос устранения причин возникновения неисправностей, либо замена детали. Нужно отметить сразу, что эта деталь изначально считается как расходная. Поломка, износ или деформация предполагают замену датчика, а не его ремонт. Благо, низкая цена детали позволяет сделать это без большого ущерба для семейного бюджета.

Так что, под восстановлением подразумевается тщательная промывка каналов и пустот в детали и восстановление целостности электрической цепи – это запайка отошедших пинов (и последующее покрытие их защитным лаком), устранение обрывов в обмотке и проводах.

В ходе демонтажа, следует тщательно обработать каждый элемент детали специальным аэрозольным реагентом WD-40. При этом разбирать на части саму деталь не нужно, достаточно направленной струей обработать все доступные части, не забывая об обходном канале, что тоже часто становится причиной некорректной работы ДХХ.

Настраивать регулятор после замены или тестирования не требуется, этим занимается бортовой компьютер. Однако, не забывайте проверить расстояние между головкой иглы и посадочного места винта (должно быть 23 мм).

Регулярная профилактическая чистка поможет избежать серьезных проблем и значительно увеличит эксплуатационные сроки не только датчика холостого хода, но и всей топливной системы автомобиля.

Проверка РХХ

Проверка регулятора осуществляется в два этапа – визуальный и с помощью мультиметра. Подробнее разберем каждый из этапов.

Визуальный

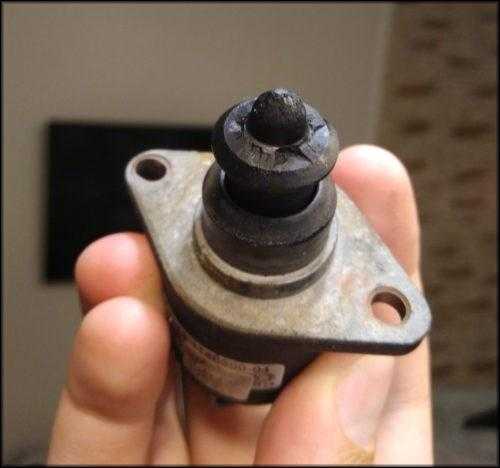

Необходимо смотреть визуальное состояние датчика на наличие повреждений, целостность корпуса, отсутствие щелей между разъемом и металлической частью.

Так же проверяется состояние заклепок. Их отсутствие свидетельствует о наличии неучтенного подсоса воздуха.

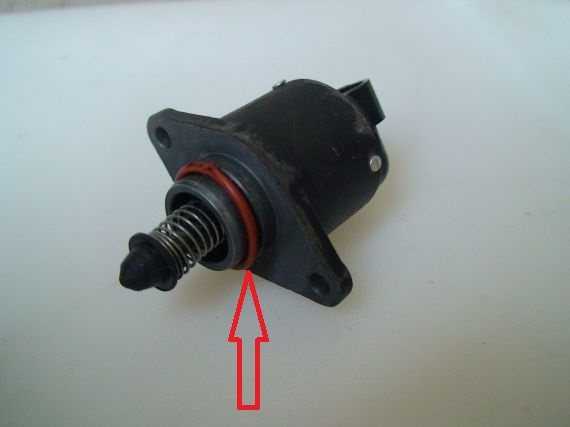

Проверить состояние уплотнительного кольца, оно должно быть без зазубрин, повреждений и плотно прилегать к РХХ, в противном случае кольцо необходимо заменить.

Проверить червячный механизм на загрязнения, на нем не должно быть следов нагара, пружинка должна быть целая.

При загрязнении в червячном механизме необходимо промыть РХХ очистителем карбюратора.

Мультиметром

Проверка мультиметром осуществляется замером сопротивления между контактами. Это позволит определить целостность обмотки моторчика и установить его пригодность к дальнейшей эксплуатации.

Для проверки необходимо на мультиметре выставить переключатель в режим измерения сопротивления на 200 Ом.

Подключаем щупы к центральным выводам РХХ. Сопротивление на экране мультиметра должно быть 50 Ом. Если мультиметр показывает 1, то вероятнее всего РХХ неисправен вследствие обрыва внутренней обмотки.

Что такое ДМРВ и где он расположен в ВАЗ 2110

ДМРВ — одно из устройств, участвующих в управлении инжекторным двигателем. Аббревиатура расшифровывается следующим образом: датчик массового расхода воздуха. На него возложена задача измерения объёма воздуха, направляемого в силовой агрегат. ДМРВ работает в связке с двумя другими датчиками: атмосферного давления и температуры воздуха.

В современном исполнении ДМРВ — это термоанемометрический расходомер. Рабочий элемент — тонкая платиновая проволочка, на которую подаётся напряжение. Чем больше воздуха проходит через датчик, тем сильнее охлаждается проволока. Поэтому для поддержания постоянной температуры необходимо увеличивать напряжение, по величине которого ЭБУ судит об объёмах воздуха, поступающего в двигатель.

ДМРВ оповещает электронный блок управления о количестве воздуха, направляемого в двигатель

Исправность прибора влияет на оптимальную работу атмосферного двигателя. Датчик массового расхода воздуха — это устройство небольших размеров. Оно крепится на корпусе воздушного фильтра ВАЗ 2110. От устройства идёт патрубок на дроссельную заслонку.

Датчик ДМРВ расположен на корпусе воздушного фильтра

Проверка РХХ мультиметром

Наиболее эффективной
является проверка РХХ мультиметром. Этот способ подразумевает измерение тока на
разъеме регулятора при включенном зажигании. Если тестер покажет, что питания
нет — это явный признак обрыва цепи. Также можно проверить напряжение статорной
обмотки

Во время процедуры важно следить за тем, чтобы клеммы тестера были
подключены правильно, так как у ШД 2 обмотки

Обязательно нужно протестировать наличие тока на самом датчике. Его можно проверить тем же самым тестером. Сначала щупами нужно коснуться клемм А и В, потом С и D. Сопротивление должно находиться на уровне 53 Ом.

Затем то же следует проделать и с другими парами — В и D и А и С. На них сопротивление должно стремиться к бесконечности.

Для применения другого способа датчик (зонд) придется демонтировать. Его можно вынуть из
посадочного места, отсоединив колодку и открутив 2 винта. Подсоединяем клеммы,
пальцем касаемся иглы ДХХ. Усилий прилагать не нужно — во время отключения
датчик просто обязан максимально выдвинуть иглу. Это значит, что во время
прокручивания ключа зажигания обязательно должен чувствоваться толчок. Если
иголка не выдвинулась, это говорит о неисправности датчика.

Полноценный осмотр РХХ может быть проведен только на станции техобслуживания с применением специального оборудования. Хотя и мультиметр тоже даёт неплохие результаты.
