Ремонт системы охлаждения на ладе калине

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

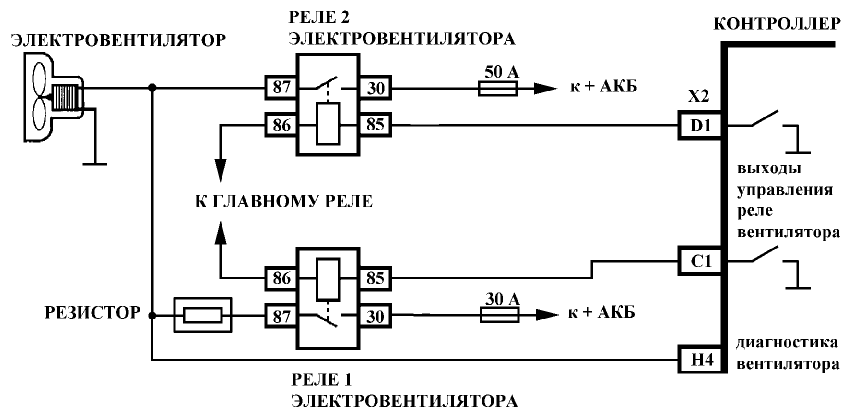

Неисправности резистора вентилятора охлаждения “Калина”

Работа электровентилятора только на высокой скорости вращения — Главный признак того, что дополнительный резистор вентилятора охлаждения “Калина” неисправен. Электросхема подключения вентиляторов ЛАДА “Калина” предусматривает одновременное включение двух систем обдува:

• электровентилятора охлаждения радиатора;
• электровентилятора охлаждения кондиционера,

Если в какой-то момент времени вращается только один из них, то можно сделать вывод о разрыве цепи питания второго. Тоже происходит, когда электровентилятор радиатора не крутится после нагрева двигателя. Причин такого явления несколько. Это может быть как плохой контакт или обрыв провода, так и неисправность резистора электровентилятора.

Причины неисправности резистора вентилятора “Калина”

Основная причина поломки дополнительного резистора вентилятора “Калина” — перегорание термопредохранителя, который защищает обмотку электродвигателя и цепь питания от перегрузки. В этом случае необходим ремонт или замена резистора вентилятора охлаждения “Калина”. Выполнить работу можно самостоятельно, она не занимает много времени, не требует высокой квалификации или специального инструмента.

Что необходимо для проверки и замены

Для снятия, проверки и ремонта (замены) дополнительного резистора понадобятся:

• омметр;
• крестовая отвертка;
• набор ключей;
• паяльник;
• канифоль;
• припой;
• новый резистор или его часть — термопредохранитель (16А и 180 градусов).

Если на автомобиле установлена защита двигателя (картера), снимать ее лучше с ямы или на подъемнике.

Основные причины неисправности системы охлаждения Калина

Как уже было сказано выше, система охлаждения ДВС на Калине имеет определенные недоработки, которые при этом можно устранить. На деле, самой проблемной оказалась система охлаждения Калина 1, хотя есть нарекания также на СОД Калина 2.

В любом случае, если имеют место перегревы, завоздушивание системы или не греет печка Лада Калина, доработка данной системы просто необходима. При этом не следует сразу менять термостат Лада Калина на более «горячий» при холодной печке, врезать штуцера и «тройники» для быстрой доработки самой СО и т.п., не разобравшись во всех вопросах.

Дело в том, что на ВАЗ-1118 могут возникать как общие неисправности, свойственные всем авто, так и проявляются проблемы индивидуального характера. Прежде всего, среди таких «болезней» можно выделить частое завоздушивание системы охлаждения двигателя. Результатом попадания воздуха становится явное ухудшение эффективности работы системы, а также плохая работа печки.

Владельцы отмечают следующие признаки наличия воздуха в системе охлаждения:

• печка не дует теплым воздухом на холостых, малых и даже средних оборотах;
• мотор перегревается, хотя указатель температуры показывает норму;
• в патрубках ощущается «пустота», нет плотного наполнения;

Как правило, причин образования воздушной пробки несколько, начиная с плохой герметичности в области соединения патрубков и заканчивая проблемами с радиатором охлаждения или радиатором печки. При этом часто многие упускают из виду крышку расширительного бачка.

Обратите внимание, на Калине это слабое звено, клапанный механизм крышки расширительного бачка не отличается надежностью, залипание «всасывающего» клапана вызывает завоздушивание, также неисправности клапана сброса избыточного давления становятся причиной разгерметизации радиаторов. Само собой, крышку лучше поменять

Еще на начальном этапе следует знать, как развоздушить систему охлаждения Калина. Если привод дросселя механический, на прогретом моторе следует ослабить хомут на штуцере подогрева дроссельного узла. На версиях с электронной педалью газа необходимо открутить заливную пробку, а также с термостата снять верхний тонкий шланг, предварительно сняв корпус воздушного фильтра.

Далее нужно выждать, пока появится ТОСОЛ и поставить трубку на место. Далее нужно прогреть машину до момента открытия термостата, после чего повторить описанные выше действия еще пару раз.

В том случае, если проблемы развоздушиванием и заменой крышки решить не удалось, системе нужна полная диагностика. Если же в рамках диагностики явных неполадок не выявлено, тогда потребуется доработка.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Замена датчиков температуры охлаждающей жидкости на калине

Добро пожаловать! Датчики температуры охлаждающей жидкости — если говорить именно об автомобиле Лада Калина, то в ней данных датчика всего два, один идёт на контроллер (Это мозги проще говоря), а другой на прибор, то есть один датчик показывает какова температура охлаждающей жидкости в автомобиле и выводит это все на прибор, а уже другой (Который показания на контроллер даёт) включает вентилятор системы охлаждения когда машина кипит, а так же топливно-воздушную смесь регулирует (Проще говоря когда автомобиль холодный, благодаря этому датчику он быстрее разогреется, потому что датчик богатит смесь и температура сразу же поднимается), оба данных датчика являются важными и если выйдут из строя принесут не мало хлопот, особенно это касается датчика который показания на прибор даёт, вить если он перестанет работать, то вы просто не будете знать температуру охлаждающей жидкости и в связи с чем двигатель можете перегреть.

Примечание! Чтобы произвести замену обоих датчиков (Вы скорее всего только один будете заменять), запаситесь: Гаечными ключами, а так же накидными головками и воротком к ним, ещё вам понадобиться мульти-метр (Это в том случае, если вы старый датчик на работоспособность проверить захотите) и отвёртка!

Где находятся датчики температуры охлаждающей жидкости? Сразу хотим отметить один не мало важный факт, чуть ниже мы разместили фото на котором уже указали стрелками местонахождение обоих датчиков, но на фото показан автомобиль ВАЗ 2110, а у вас Лада Калина, в общём в двигателях разницы особой нет и данные датчики на них тоже практически в одних и тех местах находятся, мы просто хотели вас предупредить с целью того, чтобы вы сильно не удивлялись когда смотрели на свой двигатель, потому что они немного могут различаться но в целом как уже сказали, они практически одинаковы, в общём датчик который измеряет температуру охлаждающей жидкости и даёт её на контроллер, вкручен в термостат и указан красной стрелкой, второй же датчик который на прибор показания даёт, указан уже зелёной стрелкой но так как на фото его не видно, мы ещё синей стрелкой указали провод который к этому датчику подсоединяется.

Когда нужно менять датчики температуры охлаждающей жидкости? Сами датчики довольно таки долго должны держаться, но не всегда качественные попадаются и даже буквально через месяц новые датчики уже выходят из строя, понять это не сложно особенно если это датчик который идёт на прибор (Температуру охлаждающей жидкости у вас сразу указатель перестанет показывать, стрелка просто лежать будет, для наглядности данный указатель указан стрелкой), но вот с датчиком который на контроллер идёт немного по сложнее и вы даже не сразу поймёте что его пора менять, ну что ж перейдём к симптомам, во-первых если датчик идущий на контроллер придёт в негодность, то машина будет кушать по больше бензина (Это из-за того что смесь богатая постоянно будет) и вентилятор охлаждения когда двигатель перегреется не сработает, если вы всё это заметили в своём автомобиле, то меняйте датчик сразу же на новый или просто снимите старый и проверьте его (О том каким образом проверяются оба датчика, мы в этой статье объяснили чуть ниже, поэтому ознакамливайтесь с ней и по мере прочтения всё поймёте).

Диагностика работы печки

Радиатор печки

Работу системы отопления следует периодически контролировать. Такую проверку можно провести следующим образом.

1. При заведенном двигателе проверяем работу печки без нагрева воздуха во всех скоростных режимах вентилятора.
2. Контролируем изменение направления потока воздуха при регулировке на переключателе направлений.
3. При достижении двигателем рабочей температуры проверяем степень нагрева поступающего в салон воздуха, переведя регулятор в красную зону.
4. Проверяем работу заслонок отопительной системы, периодически перемещая регулятор из красной зоны в синий сектор. Степень нагрева воздуха должна изменяться.

Понять, что течет печка, владелец машины может не сразу. Коврики в салоне не обязательно будут мокрыми и стойкий запах антифриза не всегда появляется. Это объясняется возможным скорым испарением вытекающей жидкости. Печка в Ладе Калина не имеет выведенных в салон патрубков, которые могли бы износиться.

Система охлаждения двигателя: СОД Калина и доработка

Сразу отметим, правильная доработка начинается с того, что необходимо несколько изменить распределение потоков антифриза в системе охлаждения ВАЗ-1118 Калина. Это позволит уменьшить интенсивность завоздушивания по причине подклинивания компенсационного клапана крышки расширительного бачка.

Обратите внимание, просто убрать клапан из крышки, как многие предлагают, настоятельно не рекомендуется, так как двигатель может перегреться. Лучше уже тогда в прошивке снизить температуру включения вентилятора до 98 градусов

Еще один способ — врезать в подводящий патрубок радиатора адаптер, куда устанавливается датчик ТМ-108 от ВАЗ 2109, тоже не рекомендуется. Хотя эти способы часто рассматривают на профильных форумах, их предлагают некоторые автовладельцы и гаражные специалисты, опытные мастера советуют все же идти другим путем. Более правильный метод предполагает модернизацию системы охлаждения на Калине как с механическим дросселем, так и электронным.

В общих чертах, необходимо выполнить следующие действия:

• нужно слить ОЖ, после чего поставить заглушку в патрубок, который соединяет большой круг охлаждения и расширительный бачок;
• далее свободный штуцер соединяется с нижним шлангом отопителя через тройник. Для этих целей подойдет тройник ВАЗ 2110;
• следующий шаг — заглушить дальний шланг (тонкий отводящий шланг), предназначенный для подогрева дроссельного узла;
• затем освободивший штуцер нужно состыковать через подходящую трубку с расширительным бачком. Чтобы это сделать, в верхнюю полость нужно врезать еще один «сосок». Также можно подключиться через тройник, чтобы подсоединиться к тонкому вводу;
• после следует залить ОЖ, причем немного выше о, завести двигатель и прогреть агрегат до момента, пока включится вентилятор. Завершающим этапом будет развоздушивание системы и корректировка уровня антифриза или ТОСОЛа.

Данная модернизация позволяет реализовать пароотвод через малый круг, а также завоздушенную жидкость можно забирать в самой верхней точке системы охлаждения. Кстати, что касается версии с электронной педалью газа, в этом случае тонкий штуцер термостата соединяют с верхней частью расширительного бачка.

Опять же, можно подключить через тройник или врезать дополнительный штуцер. При этом стандартную трубку от термостата нужно заглушить. Далее нужно отключить и заглушить нижний шланг расширительного бачка системы охлаждения, далее подключается дополнительная магистраль от тройника. В свою очередь, тройник врезается в обратку отопителя.

Результатом подобных действий станет активное развоздушивание системы охлаждения, печка будет нормально греть на разных оборотах, а также температура двигателя всегда буе оставаться на нормальном уровне независимо от режима и нагрузки на мотор.

При этом вполне очевидно, что в случае исправности на Лада Калина термостат менять не обязательно. Другими словами, причина перегревов или холодной печки не в нем. В свою очередь, более комплексное усовершенствование системы охлаждения Лада Калина позволяет решить целый ряд проблем.

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

https://youtube.com/watch?v=8zrLJ-plrlk

1. Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
2. Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
3. Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

https://youtube.com/watch?v=2ELrIf5zFp0

1. Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
2. Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
3. Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.

Замена датчика включения вентилятора на ваз 2101-ваз 2107

Добро пожаловать! Датчик включения вентилятора — далеко не последний датчик в автомобиле, потому что благодаря нему осуществляется включение вентилятора радиатора когда температура двигателя достигает определённой отметки, но не на всех автомобилях так, вот к примеру если брать самые первые ВАЗ 2101 то на них вообще данного датчика не было, позже он конечно же появился но уже ближе к снятию данного автомобиля с конвейера, но зато эти автомобили практически никогда и не грелись, так как вентилятор у них крутился постоянно, но если система охлаждения у автомобиля полностью исправна то и машины с датчиком благодаря которому включается вентилятор тоже не будет греться, да и прогреваться она будет намного быстрее потому что вентилятор не крутиться и даёт двигателю очень быстро нагреться.

Новая Лада: Прицениваемся к седанам Lada Vesta, Kia Rio и Volkswagen Polo. Тест-драйв lada vesta,kia rio,volkswagen polo — ДРАЙВ

Примечание! Чтобы произвести замену этого датчика, возьмите с собой набор с инструментами: В этом наборе у вас обязательно должен лежать гаечный ключ на «30», с его то помощью вы и будете выворачивать датчик, кроме него ещё ёмкостью запаситесь не малой (Тазик литров на 10 отлично подойдёт), но хотя если сделать всё быстро то и никакая ёмкость вам не понадобиться, в общём чуть позже (По мере прочтения статьи) мы вам объясним зачем нужен тазик и как поступить если вы не хотите пачкать его!

Где находится датчик включения вентилятора? Начнём с того что его нужно искать в подкапотном пространстве автомобиля, открыв капот сразу же ищите радиатор (Он синей стрелкой указан на большом фото), в данный радиатор датчик то и будет вкручен (Датчик красными стрелками указан), но только как вы видите на фото ниже, провода от датчика отсоединены, соответственно у вас они будут подсоединены и вы увидите немного другую картину, кроме этого как вы видите все радиаторы имеют абсолютно разную форму и у кого то отверстия под датчик находиться в левой нижней части (см. большое фото), а у кого то в правой нижней части (см. маленькое фото), если у вас в правой то датчик чуть выше нижнего патрубка будет находиться который синей стрелкой указан, но на алюминиевом радиаторе данный датчик располагается вообще в самом низу под патрубком а не над ним, поэтому ищите он по сути всегда одну форму имеет, а его форму вы прекрасно видите на фотографиях ниже.

Когда нужно менять датчик включения вентилятора? Его меняют при выходе из строя, а именно если он вентилятор радиатора перестал включать, вы это сразу поймёте если ваш автомобиль будет греться до высокой температуры а вентилятор всё не будет и не будет включаться, хотя в данном случае так же электродвигатель вентилятора может быть виноват, но всё это (Исправность датчика имеет ввиду и электродвигателя вентилятора) легко проверить, просто возьмитесь руками в таком случае за оба проводка которые к датчику подсоединяются (Это клеммы по сути, фото ниже смотрите) и отсоедините их, а когда они вынуться перемкните их между собой и держите, это лучше в перчатках делать и браться за клеммы не советуем мы вам, просто за сами провода возьмитесь а кончики клемм перемкните, после этого сразу же вентилятор охлаждения должен будет заработать (В этом случае датчик нужно менять), а если же вентилятор не включиться, то либо с электродвигателем у вас проблема либо же с проводкой которая к датчику подсоединяется что то, но в основном вентилятор всегда включается и это говорит о том что датчик перестал работать, кстати если у вас в пробке сломается этот датчик, то можете смело отсоединять эти два проводка от него и перемотать их изо-лентой, чтобы они вместе совместились, после этого вентилятор у вас будет работать постоянно, вернее до того пока вы клеммы не разомкнёте

(На стрелки на фото ниже не обращайте внимание). https://www.youtube.com/embed/_g3odG79ctc

Примечание! Когда провода смыкать будете между собой, зажигание на автомобиле включить не забудьте и да кой что ещё, если вдруг при смыкании проводов у вас вентилятор не заработает, предохранитель который за электродвигатель отвечает проверьте, возможно он у вас сгорел и требует замены!

Советы для автомобилистов

Включением в работу, электродвигателя вентилятора системы охлаждения, на легковом автомобиле Лада Калина (ВАЗ-2118), командует электронный блок управления (ЭБУ). Момент включения, зависит от времени подачи сигнала на ЭБУ датчиком температуры, а напряжение с источника тока на клеммы электродвигателя вентилятора подаётся через реле. На части автомобилей Лада Калина, вентилятор может включаться в двух режимах, с малой и большой скоростью вращения. Снижение частоты вращения якоря электродвигателя вентилятора, достигается путём подачи напряжения на его клеммы через дополнительное сопротивление.

Вентилятор, должен включаться при достижении температуры антифриза в 103 градуса в верхнем патрубке системы охлаждения двигателя, но бывают случаи, когда он продолжает работать, не отключаясь независимо от того, какая температура у антифриза в настоящий момент. Происходит это из-за залипания контактов реле включения вентилятора. В большинстве случаев залипшие контакты без посторонней помощи самостоятельно разомкнуться не могут, что не позволяет отключить питание на клеммы электродвигателя вентилятора.

Одной из причин залипания контактов, становится перегрев реле его включения, так как оно расположено в районе дефлектора, через который подаётся горячий воздух к ногам переднего пассажира в случае, когда водитель ставит такое распределение воздушных потоков от радиатора отопителя. Вторая причина, заключается в том, что штатное реле, установленное при сборке автомобиля Лада Калина, рассчитано на силу тока в 30 ампер. Но, как известно, прохождение тока через контакты реле вызывает их нагрев, а так как работающий электродвигатель вентилятора потребляет ток близкий к тридцати амперам, то контакты будут нагреваться очень сильно. Вот это и может привести их к залипанию.

Устранить такую неисправность можно путём установки реле включения вентилятора рассчитанного на силу тока в 40 или 50 ампер, которое будет нагреваться меньше и тогда залипания контактов происходить не будет. Единственной проблемой станет поиск места, где его можно будет приобрести. Правда, можно взять реле стартера от «десятки», рассчитанное на 50 ампер, но у него, при помощи напильника придётся уменьшать ширину ножек до 6 миллиметров, чтобы они стали точно такими же, как у штатного реле.

Постоянно включен вентилятор радиатора — при включении зажигания включается и отключается спустя примерно 20 сек после отключения зажигания. При этом стрелка указателя температуры на щитке приборов не шевелится вообще. При проверке, самодиагностике, все приборы двигаются, в том числе и указатель температуры.

При замерах вольтметром, на разъеме датчика температуры напряжение есть, сопротивление датчика около 5 Ком, при т 18°С. При диагностике показывает Er 4, видимо ошибка -4. Что это за неисправность?
