Диагностика и ремонт датчика abs на автомобиле

Нюансы конструкции Лада «Приора», «Калина»

Теперь немного разберемся, как диагностировать проводить замену на автомобилях Лада моделей «Приора» и «Калина». Эти авто для примера были взяли потому, что сзади у них используются барабанные тормозные механизмы, а выше мы рассматривали, как проводятся работы с датчиками, работающими с дисковыми механизмами.

Проверка датчиков на «Калине» или «Приоре» полностью идентична описанным. Но датчик этот еще нужно найти. Установлен элемент в задней стенке ступицы, а импульсное кольцо располагается внутри механизма, под барабаном.

Поэтому, чтобы оценить его состояние, придется с авто снимать барабан, и сразу под ним видно будет кольцо, а также выступающая часть датчика, который проходит через технологическое отверстие в тормозной колодке.

То есть, проверяя состояние кольца, можно сразу посмотреть и очистить от грязи сам датчик. А после уже проводим замеры сопротивления датчика и всей цепи до «мозгов».

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как выбрать поставщика запчастей для китайской спецтехники

9PA производство 2003>>2006 (L) Связаны ли датчики ABS с работой АКПП, двигателя или раздатки?

Подключаем комп и видим в движении следующую картину:

Левое переднее колесо: 0 rpm Правое переднее колесо: 0 rpm Левое заднее колесо: 153 rpm (то 0, то 153 оборота, хаотически) Правое заднее колесо: 0 rpm

Ошибок в памяти нет.

Вопрос: могут ли неисправные датчики АБС косвенно влиять на работу АКПП/двигателя. К примеру, заставлять АКПП включать 3 передачу при торможении, раньше, чем это должно произойти (несоответствие оборотов двигателя и передачи) — в результате чего могут проявляться пинки и нестабильный «накат».

Предполагаю, что электроника воспринимает отсутствие оборотов на 3 колесах при сильно вращающемся четвертом, как нестандартную ситуацию и (теоретически) должна посылать команды системам для выхода из нее. Если нет ошибки в памяти, значит система продолжает работу используя показания датчиков и не перешла в аварийный режим работы по усредненным значениям. Следовательно, как результат, получаем неоптимально работающую систему в целом. Верны ли мои предположения или же данные датчиков АБС используются исключительно для работы самой АБС и не учитываются блоками управления двигателем, раздаткой и АКПП?

Датчик АБС — назначение, виды, устройство

Тормозная система автомобиля является одним из основополагающих систем в автомобиле наряду с двигателем, трансмиссией и рулевым управлением. Двигатель и трансмиссия нужны чтобы автомобиль начал двигаться и продолжал движение с требуемой скоростью. Рулевое управление нужно чтобы автомобиль двигался туда, куда хочет водитель. Тормозная система нужна для того, чтобы автомобиль останавливался, когда этого хочет водитель.

Для чего нужен датчик АБС?

Задача тормозной системы заключается в преобразовании давления, созданного ногой водителя, в механическое движение тормозных колодок, прижимающихся к тормозному диску или барабану колеса, тем самым останавливая его вращение.

По мере развития тормозной системы от первых автомобилей до современных образцов автопрома тормозная система постоянно совершенствовалась для решения поставленных перед ней задач.

Одной из этих задач является сокращение тормозного пути автомобиля, если состояние дорожного полотна не обеспечивает достаточное сцепления с покрышкой колеса (например, если дорога мокрая, или заледенела, или покрыта грязью). В этом случае колесо, которое тормозят тормозные колодки, перестает вращаться, цепляться за дорогу, останавливать автомобиль, и срывается в неконтролируемое скольжение по дорожному полотну. В этом случае путь, который проходит автомобиль до своей остановки значительно увеличивается. Но если водитель вовремя снизит немного усилие на педали тормоза, давление колодок ослабнет, и колесо опять начнет вращаться, цепляясь за дорогу.

В современных автомобилях эту работу выполняет система АБС, которая вовремя уменьшает давление в тормозной системе, без участия водителя, как только колесо автомобиля срывается в скольжение. Для того, чтобы система автоматически и безошибочно определяла момент когда колесо блокируется служит датчик АБС (ABS).

Датчик АБС представляет собой систему из зубчатого колеса, надетого на ступицу и индукционной катушки, которая постоянно определяет с какой скоростью вращается колесо. Катушка передает данные на блок управления АБС, который сравнивает эти данные с данными о линейной скорости автомобиля. Блок управления принимает решение ослабить давление в тормозной системе или не делать этого.

Когда нужно менять датчик АБС?

Датчик АБС – простой по своему принципу, но достаточно сложный по исполнению механизм, который содержит механические и электронные компоненты, потому необходимость ремонта или замены датчика все-таки возникает. Как правило, если не было механического воздействия, например аварии, причиной неисправности является электрика — например обрыв проводов или окисление контактов, ненадежные соединения и т.д.

Как правило, система АБС сама диагностирует себя и в случае проблем сигнализирует об этом водителю. Долговечность датчика изначально зависит от наличия слабых мест в конструкции, от качества используемых компонентов, от соблюдения периодичности обслуживания тормозной системы. Датчик АБС поставляется вместе с проводкой, их приходится менять в сборе.

Подробнее о принципе работы

Мнения автомобилистов расходятся. Одни считают что ABS призван сократить тормозной путь, другие считают, что это не все ее функции. Давайте разберемся. При торможении автомобиля с полностью заблокированными колесами транспорт, в силу высокой массы и набранной скорости, продолжает двигаться по инерции. К примеру, водителю нужно затормозить и сделать резкий маневр в сторону от препятствия на дороге. Задач у него две: не потерять «контроль» над своим транспортом и снизить скорость. Без системы ABS скорость вращения колеса снизится до нуля, а значит, управление сведется на нет – транспорт по инерции будет скользить вперед. А вот если таковая система есть, вращение колес уже будет прерывистым, но управляемость сохранится. Конечно, со стороны это будет похоже на какое-то хаотичное движение, ведь с антиблокировкой колеса будут то фиксироваться, то проворачивать. Однако важен результат: автомобиль продолжает слушаться руля даже в экстремальной ситуации.

Сегодня практически все городские авто оснащены антиблокировочной системой. Это является одним из требований к безопасности. К тому же она хорошо дополняет и без того сложную, но крайней эффективную электронную «начинку» транспортного средства.

Некоторые недостатки АБС

Один из самых больших недостатков антиблокировочной системы торможения это то, что ее эффективность зависит от качества и состояния поверхности дороги. При недостаточно хорошей поверхности дороги, путь торможения значительно длиннее. Это благодаря тому, что время от времени колесо теряет контакт или сцепление с асфальтом и прекращает вращение. ABS определяет подобного рода остановку колеса, как блокировку, и тем самым перестает тормозить. В момент сцепки колес с асфальтом, запрограммированная команда не согласуется с необходимой в данном случае, и самой системе необходимо опять перестраиваться, что требует времени и увеличивается тормозной путь. Свести к минимуму такой эффект можно только уменьшив скорость движения транспортного средства.

В случае неоднородного покрытия дороги, например, снег – асфальт или лед – асфальт, попадая на мокрый или скользящий участок дороги, ABS оценивает покрытие и настраивает под данную дорогу процесс торможения. Вместе с тем при попадании колес на асфальт, АБС опять перестраивается, из-за чего снова-таки увеличивается длина тупи торможения.

На грунтовых дорогах обычная система торможения работает намного лучше и надежнее, чем антиблокировочная система торможения. Ведь при обычном торможении, заблокированное колесо толкает грунт, создавая небольшую горку, которая не дает возможности дальше двигаться транспортному средству. Благодаря этому автомобиль останавливается очень быстро.

Еще один изъян антиблокировочной системы торможения состоит в том, что при небольшой скорости, система совсем отключается. В случае, когда дорога под уклоном и в то же время скользкая, нужно помнить о том, что может потребоваться для торможения надежный ручной тормоз. Поэтому его нужно иметь всегда в рабочем состоянии.

Штатного отключения антиблокировочной системы торможения в автомобилях не предусматривается. Иногда водители хотят отключить эту систему. Для этого необходимо вытянуть из блока штекер. Необходимо также учесть, что в новых автомобилях от ABS зависит и перераспределение межосевых тормозных сил. Поэтому, посредством торможения, полностью блокируются задние колеса.

Важно отметить, что система АБС – отличное дополнение к тормозной системе автомобиля, благодаря которому можно контролировать автомобиль в самых сложных и необычных ситуациях. Несмотря на это не следует забывать, что невозможно полностью полагаться на автомат

Со стороны водителя тоже нужно прикладывать большие усилия, чтобы держать ситуацию под контролем.

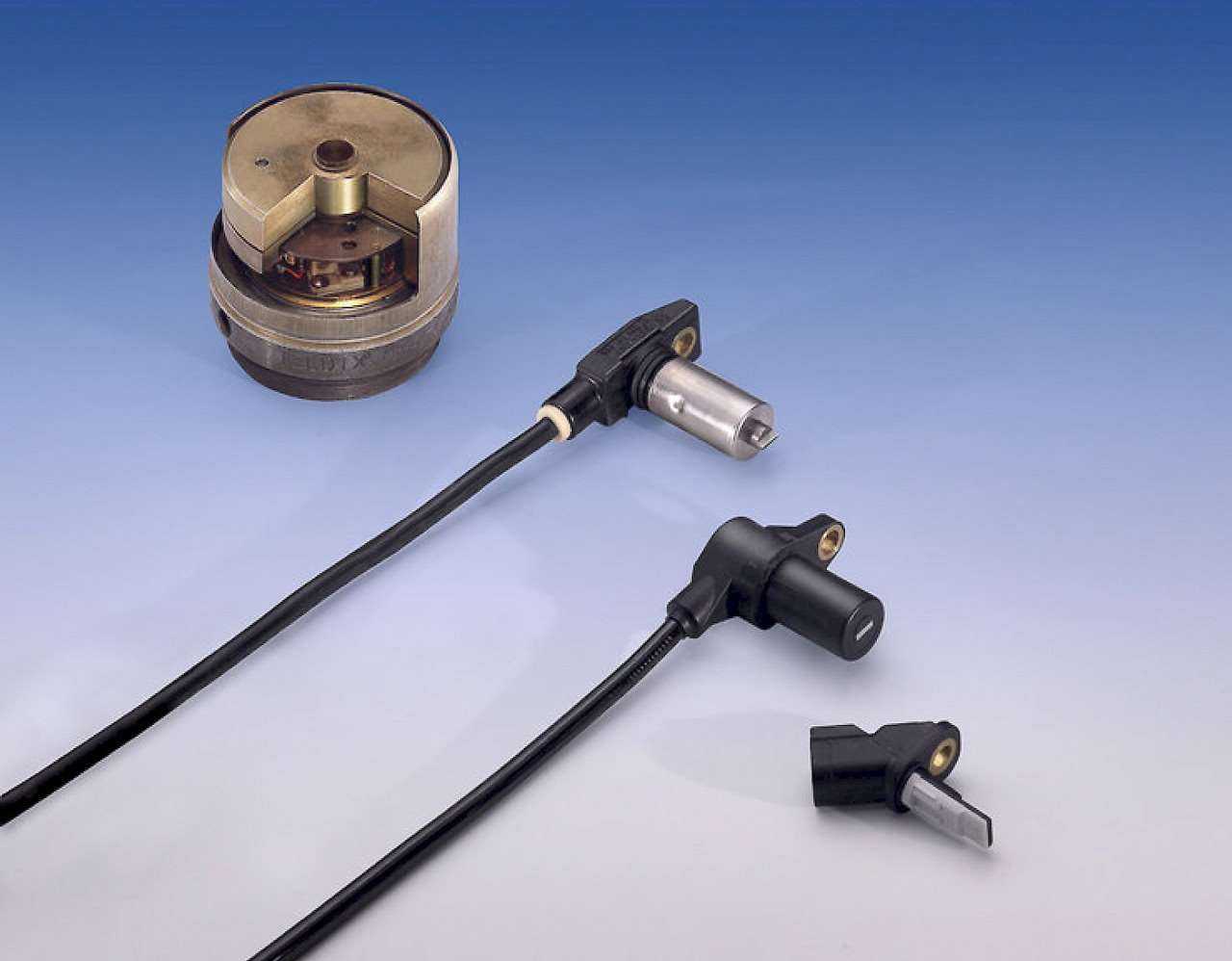

Особенности датчиков

Существует несколько значительных отличий между пассивными и активными видами. Пассивными они называются потому, что для их срабатывания не требуется подача напряжения, такой датчик сам вырабатывает электрические импульсы, на который и реагирует электронный блок. Активные же элементы требуют подачи напряжения на них.

Пассивные элементы очень просты в конструкции и являются очень надежными. Поэтому они и распространенные, несмотря на свой недостаток.

В активных типах датчиков к конструкции используются микросхемы, что усложняет элемент и делает его более уязвимым. Но они являются высокоточными, и выполняют свою работу даже на малых скоростях движения.

Поскольку все типы датчиков работаю от воздействия магнитного поля, то одного его в конструкции недостаточно, необходим еще элемент, на который бы он реагировал.

В индукционном (пассивном) типе используется импульсное зубчатое кольцо из ферромагнитного сплава, закрепленное на ступице или валу привода, а также поворотной цапфе. Раньше оно могло крепиться также на конических шестернях главной передачи.

В активных же видах применяется магнитное импульсное кольцо. В случае с магниторезистивным датчиком, то это кольцо поделено на чередующиеся сектора с постоянными магнитами разной полярности.

А вот в датчика Холла используется обычное магнитное кольцо, без каких-либо секторов, интегрированное в ступичный подшипник.

Распространённые поломки

  1. Деактивация по результатам самодиагностики. Это может быть вызвано сбоями в работе управляющего блока или повреждением проводки сенсорного датчика ABS.
  2. АБС после активации самодиагностируется, но затем выключается. Такую проблему может вызвать разрыв проводов, нарушение контактов или их окисление, где нарушена подача питания и сигналов.
  3. Появляется ошибка, но датчик АВС работает. Это является следствием обрыва в сенсорном датчике. Также её может вызвать разница давления в колёсах или даже разный узор протекторов.
  4. Полная потеря работоспособности системы. Тут может быть масса причин, начиная от поломок датчика и заканчивая износом подшипников ступиц.

Чтобы выявить неисправность, нужно проверить давление и люфт в автоколёсах, работоспособность гребёнки и ротора. Если на элементах есть сколы, то их лучше полностью поменять. Если проблема осталась нерешённой, то причина, скорее всего, кроется в электронной составляющей. В таком случае требуется получить код для диагностики.

Принцип работы сенсора вращения колеса

Такое устройство, как датчик АБС, не может иметь примитивную единую конструкцию. Существует как минимум четыре вида исполнения:

  • Пассивные датчики применяются на недорогих автомобилях, на которых установлена только система АБС.Катушка с магнитным сердечником создает постоянное магнитное поле. Когда мимо сердечника проходит металлический предмет, поле меняется, и вырабатывается электроток. В качестве металлического предмета выступают зубья колеса. Преимущество такого датчика — низкая стоимость и высокая надежность. Кроме того, на работоспособность не влияют внешние магнитные поля. Питание не требуется, корпус прочный, не подвержен механическому воздействию. Замена такого датчика АБС может не потребоваться в течение всего срока эксплуатации автомобиля.
  • Как работает простейший датчик на эффекте Холла? Постоянный магнит формирует магнитное поле, проходящее через датчик Холла (на схеме — ИС Холла).В момент прохождения мимо его зубца шестерни, вырабатывается электрический импульс. Он регистрируется модулем управления АБС. Такие датчики относительно надежны, но могут выйти из строя по причине наличия электросхемы. Характеризуются высокой точностью, работают практически в любом диапазоне скоростей.
  • Как устроен датчик с магнитным кодирующим устройством? Принцип работы основан на изменении сопротивления датчика при прохождении через него переменного магнитного поля.Обеспечивается высокая точность, датчик компактный, может находиться в любом узле ступицы колеса. Устанавливается в автомобилях, в которых помимо антиблокировочной системы, применяется противозаносная и помощи спуска с горы.
  • Анизотропные магниторезистивные датчики относятся к комбинированным устройствам, и сочетают в себе сразу две технологии. Датчики Холла и резистивные сенсоры дублируют и дополняют друг друга.При этом обеспечивается высокая точность и надежность срабатывания. Ремонт такого датчика невозможен, по причине высокой сложности исполнения. Стоимость также большая: на безопасность приходится платить.

Несмотря на различие в конструкции, у всех моделей есть общая черта: они располагаются в ступицах колес. Проверка датчика начинается с поиска места установки. Найти его нетрудно: к ступице идет всего один провод: он подключен к разъему искомого устройства.

Часто задаваемые вопросы

  • Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.

  • Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.

  • Принцип действия АБС?

    Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.

    Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.

    Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.

    Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.

  • Как АБС влияет на АКПП?

    На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).

    Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.

Связанные термины

  • Суппорт
  • Датчик скорости
  • Вакуумный усилитель тормозов

История внедрения системы

Инженеры ведущих автомобильных компаний усердно занимались разработкой ABS в первой половине 70-х годов. Даже самые первые системы были довольно успешны, и уже в том десятилетии подобные системы начали устанавливать в автомобили серийного производства.

Изначально на автомашины монтировались механические датчики только на одной оси, которые отправляли данные в модуль управления об изменении давления в тормозных контурах. Разработчики с Германии сделали в этой области еще один шаг вперед и начали использовать датчики без контактов, и это, в свою очередь, катализировало передачу информации в логический блок. Кроме того, число ложных срабатываний сократилось, и за счет того, что устранились трущиеся поверхности, пропал износ. По тому же принципу, который использовался в первых антиблокировочных системах, работает и современная система.

Составные антиблокировочной системы

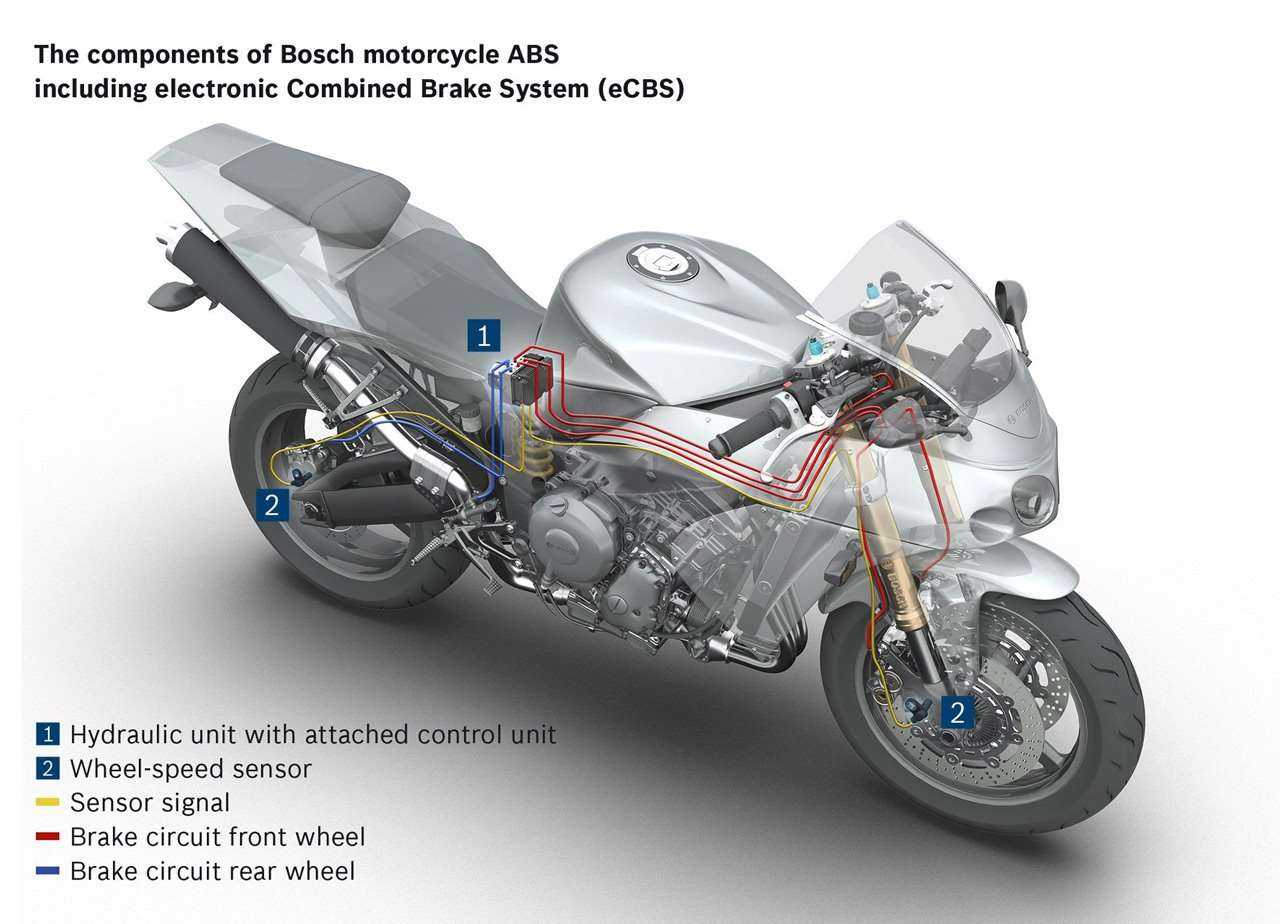

Гипотетически строение АБС абсолютно несложно, и состоит из следующих устройств:

  • гидроблок
  • датчики скорости
  • блок электронного управления

Последнее играет роль «интеллекта» системы (компьютер), поэтому не трудно представить какую он отыгрывает роль. Что касается датчиков контроля скорости и гидроблока, необходим более глубокий анализ.

Как работает датчик скорости

Датчики, которые контролируют скорость работают по принципу электромагнитной индукции. В редуктор ведущего моста жестко зафиксирована катушка с магнитным сердечником. Также в ступице закреплен зубчатый венец, который вращается параллельно с колесом. Затем такое вращение меняет параметры магнитного поля, что в ответ обуславливает появление тока. Сила электротока будет прямо пропорционально расти по отношению к скорости вращения колес. Отталкиваясь от этой силы, в свою очередь, создается сигнал, и передается в блок электронного управления. Импульсы передаются от четырех датчиков скорости, которые бывают двух типов: активными и пассивными, а также отличатся по конструкции.

Активный тип датчика функционирует с магнитной втулкой. Передача бинарного сигнала осуществляется посредством считывания его метки. Благодаря скорости вращения, отсутствуют погрешности, и как результат – точные импульсные данные.

В пассивном типе применяется определенная гребенка в блоке ступицы. Благодаря подобным сигналам, датчик способен определить скорость вращения

Важно учитывать один недостаток этой конструкции – при небольшой скорости может получится неточность

Гидроблок

В состав гидроблока входит:

  • резервуар для хранения тормозной жидкости – гидроаккумулятор;
  • впускные и выпускные электромагнитные клапаны, благодаря которым регулируется давление, нагнетаемое в тормозных цилиндрах транспортного средства. Каждый вид ABS отличается числом пар клапанов;
  • благодаря универсальному насосу осуществляется нагнетание необходимого давления в системе, в результате чего подается тормозная жидкость из гидроаккумулятора, а когда необходимо, отбирает ее назад.
