Решение проблем с нерегулируемым переключателем температуры отопителя ваз-2110

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

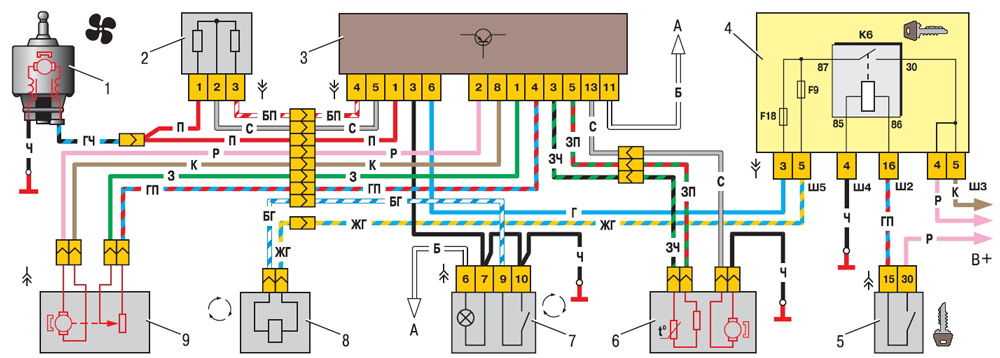

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца

Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации. какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Ремонт САУО

Перед тем, как выполнять ремонт блока САУО ВАЗ 2110 стоит убедиться, что проблемы с печкой связаны именно с ним. Для этого следует подключить заведомо рабочий блок управления отопителем (взять у друга или в магазине). Если с рабочий блоком САУО проблем с печкой нет, тогда пробуем выяснить в чем причина. Если заведомо рабочий блок САУО не помог, значит проблема с печкой в другом.

Снимаем кнопки рядом с блоком САУО. Вытаскиваем блок управления печкой.Устанавливаем регуляторы в положение 0 и снимаем, а затем снимаем с защёлок переднюю крышку и стекло. Выкручиваем 2 винта спереди и 1 сзади.Снимаем плату из пластикового корпуса и проверяем целостность всех дорожек, перемычек и резисторов. В данном примере обнаружили надломленную перемычку. Припаиваем ее с одной и с другой стороны.Сборка в обратной последовательности. Теперь работают все скорости блока САУО.

FAQ по работе печки ВАЗ 2110

Не работает 1я скорость печки

Все скорости вентилятора печки (кроме последней) подключены через дополнительный резистор отопителя, который находится под жабо (ветровой накладкой). Одной из причин, когда не работает первая скорость отопителя это неисправность этого резистора. В зависимости от блока САУО этот доп.резистор различается:

РДО 2108-8101081 применяется на самых старых блоках САУО, у которых только 2 скорости. (0 А 1 2).

РДО 2110-8118022-01 устанавливается на модифицированный отопитель до сен-2003г, блок САУО имеет 3 скорости (0 А 1 2 3). Самая распространенная неисправность в этом сопротивлении – перестают работать все скорости печки, кроме максимальной 3. Причина – отпаивается термопредохранитель (указан красной стрелкой), лечится припаиванием его на место. Но если будет отпаиваться и в последствии, надо смотреть в сторону моторчика, моторчик берет очень большей ток (не смазан, износ щеточного узла и т.д.).

РДО 2123-2118022 устанавливается на последние отопители с сен-2003г, блок САУО имеет 4 скорости и не имеет режима авто (0 1 2 3 4).

  • Кроме неисправности доп.резистора отопителя проблема может быть и в контактах платы блока управления печкой. Не редко из-за высокой температуры плата сильно нагревается и контакт отпаивается. Внимательно просмотрите все контакты на платы, особенно в местах подачи питания.
  • Зачистить контакты.

Не работает 2я скорость печки

Причина точно такая же, как и в случае, когда не работает первая скорость отопителя.

Не работает 3я скорость печки

  1. Если 3я скорость последняя, тогда она работает без сопротивления (напрямую). И проблема может быть в контактах блока САУО (зачистить/обжать), либо в контактах на плате блока САУО.
  2. Если у Вас блок управления печкой с 4мя скоростями вентилятора (0 1 2 3 4), тогда смотри проблемы с 1ой скоростью печки.

Не работает 4я скорость печки

Причина точно такая же, как и в случае, когда не работает третья скорость отопителя.

Печка на 1 и 2 скорости дует одинаково, то есть разницы между первыми скоростями почти нет, а на 3 скорости дует на много сильнее

Причина в дополнительном резистор отопителя, его нужно заменить.

Не регулируется температура на блоке управления печкой или вентилятор печки не работаетРазобрать блок САУО и внимательно просмотреть все дорожки и контакты. Если видимых дефектов нет, тогда искать причину нужно в той части, которая указанана фото.

Другой причиной может быть плохой контакт в блоке предохранителей. С обратной стороны блока есть 6ти клемная фишка, синий провод на ней – это к вентилятору. Возможно в этом разъёме на месте соединения он обгорел. Необходимо заменить фишку и обжать новый разъём. Снять блок, разобрать и припаять ножку (возможно, она от нагрева оплавилась и отпаялась).

p.s. Если есть другие решения проблем работы печки, тогда оставляйте комментарии, будем дополнять FAQ по работе блока САУО. Кстати, неисправности в работе отопителя могут быть вызваны и другими причинами.

Что чаще всего выходило из строя в печке Вашей «десятки» ?

Датчик температуры воздуха в салоне (ДТВС) оказывается, особенно нужен для автомобилей производства ВАЗ в зимнее время. Холод в салоне автомобиля это не только дискомфорт, но и частая причина обмерзания стекол, которую необходимо избегать. Промерзание стекол, в особенности лобового практически полностью исключает возможность эксплуатировать транспортное средство. По крайней мере, до полного отогрева стекла.

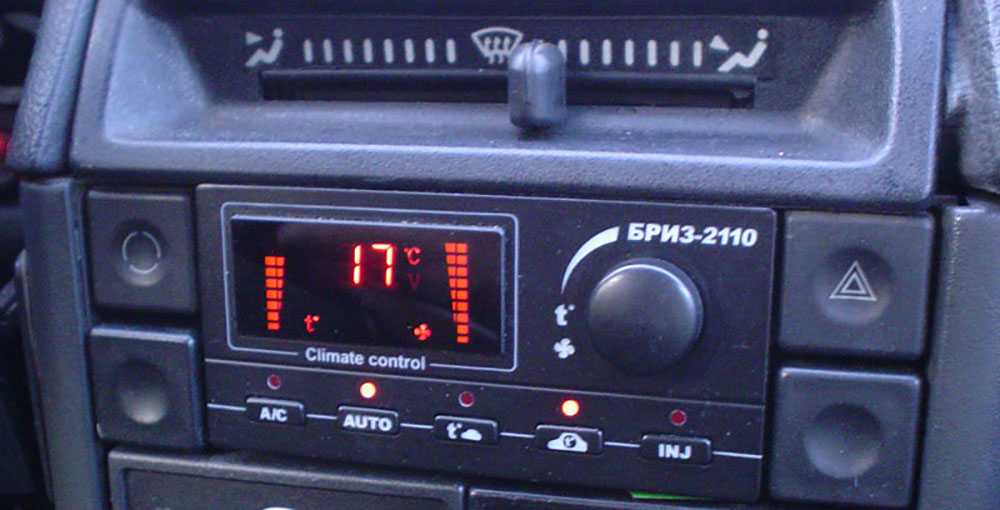

Режимы работы климатического контроля

Перед использованием блока необходимо выполнить калибровку климат-контроля, для чего следует нажать кнопку A/C и, не отпуская её, включить зажигание. Как только на дисплее появятся три ориентированные горизонтально полосы, кнопку можно отпустить. Калибровка выполнится автоматически, а её длительность составляет порядка 5 – 10 секунд. Если при эксплуатации климат-контроля обнаружится, что положение воздушной заслонки плохо соотносится с введённым значением, необходимо произвести повторную калибровку по тому же алгоритму. Как уже отмечалось, климат-контроль десятки функционирует в трёх режимах: автоматическом, ручном и режиме «Полуавтомат».

При выборе ручного режима (о чём будет свидетельствовать не горящий светодиод, расположенный над клавишей AUTO»), заслонка управляется вручную с помощью соответствующего регулятора. На дисплее за отображение положения заслонки отвечает левая шкала в виде полосок. Управление скоростью вращения печного вентилятора осуществляется посредством нажатия на рукоятку регулятора с последующим вращением в нужную сторону (по часовой стрелке – увеличение скорости, против – уменьшение). По истечении пятисекундного интервала времени режим регулировки скорости работы вентилятора отключается, и регулятор обратно переходит в режим управления заслонной климатической системы.

Чтобы перевести работу КК в автоматический режим, достаточно нажать кнопку AUTO. При этом загорается соответствующий светодиод, а регулировочной рукояткой можно задать требуемую для комфортного пребывания в автомобиле температуру. В дальнейшем блок управления климатической установкой ВАЗ-2110 будет самостоятельно управлять работой кондиционера и отопителя для обеспечения необходимого температурного режима. Полуавтоматический режим включается, как только пользователь попытается изменить скорость вращения вентилятора, используя соответствующий регулятор. В этом случае управление заслонкой климат-контроля будет по-прежнему осуществляться автоматически, в отличие от режима работы печного вентилятора. Для переключения в автоматический режим функционирования необходимо дважды быстро нажать кнопку AUTO.

Самая правая клавиша с надписью INJ отвечает за включение режима мониторинга и индикации напряжения электросети автомобиля, рабочей температуры силового агрегата и отображения кодов ошибок ЭСУД (при наличии проблем в работе двигателя). Отображение каждого из перечисленных параметров выбирается последовательным нажатием клавиши. Чтобы кнопка работала, необходимо выполнить подключение к блоку управления климат-контролем диагностической цепи ВАЗ-2110.

Вторая справа кнопка ответственна за включение индикации на дисплее температуры воздуха, измеряемого внутренним датчиком. Клавиша, расположенная посредине, включает режим отображения температуры воздуха вне автомобиля. Обе указанные клавиши требуют установки соответствующих датчиков и подключения их к блоку управления. Крайняя левая кнопка A/C – включатель/выключатель кондиционера (при его наличии в автомобиле). Осуществление поддержки установленной температуры при включенном кондиционере осуществляется аналогично – посредством управления заслонкой, регулирующей подачу тёплого и охлаждённого воздуха.

Как и положено климатической установке, основные параметры её работы (включая температурный режим внутри машины, скорость вращения печного вентилятора, режим работы электронного блока управления) запоминаются во внутренней памяти контроллера при выключении зажигания или полном обесточивании бортовой электросети. При включении зажигания климатическая установка включается с некоторой задержкой, дабы не препятствовать запуску двигателя. После этой искусственной задержки климат-контроль начинает функционировать в соответствии с сохранёнными пользовательскими предпочтениями, работавшими на момент выключения зажигания.

Как работает датчик температуры салона ваз 2110

  • Регистрация

  • Вход

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

. Сказано сделано, разбираем датчик, смотрим, там терморезистор примерно равен 1200 ом, с ним последовательно включен резистор примерно 1500 ом, далее последовательно «подстроечный» резистор 30 ом, далее перемычка и ВСЕ, далее только клеммы датчика. Выпаиваем пермычку, впаиваем резистор 100 ом, ставим датчик на место, проверяем работу системы и. ВОТ ОНО СЕРМЯЖНОЕ ЩАСЬЕ ТАЗОВОДА — машинка зафурычила так, как задумывали конструкторы. И в автоматическом режиме работает как надо и в ручном все тип-топ

ладно раз ты такой талантливый, скажи: почему у меня из этого блока (ну где темп. и скор. вращ. вент. регулируются) когда я его ставлю на тепло какие то скрипы, писки доносятся? и почему ставлю на красную точку — жара , а чуть ниже на одно деление — сразу холод? Кстати сбоку я унего + — регулировку ручную не увидел, у меня с буковкой «А» блок.

У меня это уже было. Неисправен переменный резистор на микромоторедукторе отопителя. Отдельно не продается.. Менял в сборе за 30 минут. Блок САУО не понимает какое сопротивление на микромоторедукторе т.е. в каком положении сейчас заслонка (дорожки протерлись) и с ума сходит. Елозит заслонкой туды-сюды. Цена — 560 рубчиков. И что обидно — моторчик с редуктором исправны, а резистор — цена копейки нет и все на выкидыш. Отдельный респект Вазу..

а у меня немного другая проблема: 1.ставлю на красную точку — жара 2.уменьшаю до 18-и — все равно жара 3. убираю на синию точку — холод. 4.холод продолжается до тех пор пока не повернешь на красную вновь.

Неисправен переменный резистор на микромоторедукторе отопителя. Отдельно не продается.. Менял в сборе за 30 минут.

Mouse 21113, скажи, как менял, что разбирал? Такая же хрень!

Как этот самый резистор крепится к микромоторедуктору и неужели нельзя подобрать из магазинов электроники ничего (резистор что, нестандартный какой)?

голос

Рейтинг статьи

Функции и основные неисправности датчика температуры салона

Управление отопительной системой в машинах этой марки осуществляется сигнальным способом. Импульсы идут от электроуправленческого блока. Температура является фактором, затрагивающим каждую систему, контролируемую блоком. Суть его работы состоит в сравнивании показателей на датчике (16-30°С) с реальной интенсивностью тепла, которая им и измеряется.

При выявлении температурной разницы включается мотор. Его функция состоит в изменении потока теплого воздуха с применением заслонок и скорости оборотов вентилятора. Датчик температуры воздуха в салоне представляет собой термистор или полупроводниковый резистор, который имеет тесную взаимосвязь между тепловым состоянием и сопротивлением. С управленческого электроблока на данное устройство поступает напряжение сквозь резистор, находящийся внутри.

Один из наиболее традиционных дефектов этого прибора, работающего на базе полупроводникового термистора, состоит в несоответствии значений температуры наружной части и сопротивления. Для исправления этой разбежности нужно знать основные особенности его работы. Обычно указанный дефект проявляется в стремительном возрастании удельного сопротивления при небольших колебаниях степени нагретости наружной части.

Кроме этого бывает обрыв в электроцепи чувствительного элемента непосредственно преобразователя, из-за чего придется купить новый датчик температуры салона. Периодически возникает ситуация, при которой тепловое состояние оболочки прибора варьируется в некотором небольшом диапазоне, а сопротивление непропорционально возрастает вместе с напряжением. В результате этого тепло, вычисленное блоком, оказывается меньшим, чем в реальности.

Выявление и устранение неисправностей

Стандартная ситуация: вентилятор работает во всех предусмотренных режимах, но отопитель дует только холодным или горячим воздухом. В этом случае можно провести достаточно простой тест. Включить зажигание, отключить вентилятор системы обогрева и перевести ручку регулировки температуры в салоне в крайне левое (минимальное) или крайне правое (максимальное) положение. При этом на слух можно определить, работает ли микроредуктор.

Если он работает, вентилятор отопителя включается на самую быструю скорость вращения, а регулятор температуры еще раз перевести в крайнее левое и крайнее правое положение, дав несколько секунд поработать в каждом из них. При этом звук воздушного потока должен меняться, если это не так, то это указывает на механический обрыв соединения между электромотором и заслонкой или ее заклинивание в каком-то одном положении. Это потребует дальнейшей разборки системы и восстановления функциональности заслонки.

В ситуации, когда при тестировании не слышна работа микромотора-редуктора, нужно проводить другие проверки, которые помогут разобраться, почему не работает регулятор температуры печки. Его рукоятку требуется установить в среднее положение. После этого демонтировать из посадочного места на панели. Не отсоединяя колодки, максимально возможным образом контроллер нужно повернуть к себе.

Тестируем подвод питающего напряжения к блоку управления. Для этого нужно взять контрольную лампу на 12 В, один зажимной контакт присоединить в маленькой отвертке, которую вставить в контакт 3, с выходящим из него черным проводом. Второй контакт вставить в контакт 6, который находится под контактом 3 и из него выходит голубой провод. Если контролька при включенном зажигании загорелась, значит, питание на блок управления подается, и регулятор печки ВАЗ 2110 перестал работать не по этой причине. Чтобы диагностика проходила в штатном режиме, напряжение аккумулятора и бортовой сети должной быть не менее 12,5 В.

Если питание на контроллер поступает, нужно выключить зажигание и отсоединить большую колодку Х1 с 13-ю разъемами. Далее требуется взять два проводника с контактами, которые можно подключить к штекерам контроллера. Один провод присоединяется к контакту № 2 в этом разъеме, он будет первым справа в верхнем ряду, если смотреть непосредственно на разъем. Второй конец проводника подключается плюсовому разъему мультиметра. Другой провод подключается к разъему № 8, который находится в верхнем ряду на 4 месте, если считать справа. Проводник присоединяется к минусовому зажиму мультиметра.

Для проведения дальнейших измерений мультиметр выставляется в режим вольтметра при постоянном токе, с пределами измерений до 20 В. Контроллер поворачиваем к себе и регулятор температуры устанавливаем на среднее положение. После этого требуется включить зажигание. На мультиметре могут появляться небольшие показания в пределах сотых частей вольта, их можно игнорировать.

Регулятор температуры поворачивается в крайнее правое положение (максимальное тепло).  На экране мультиметра должно появиться напряжение в диапазоне 10-11 В, которое подается в течение 10-14 с, после чего пропадает.

После этого регулятор переводится в крайнее левое положение (минимальное тепло). На приборе должны появиться такие же показания в диапазоне 10-11 В, в том же временном промежутке, но со знаком «минус». Он указывает на то, что полярность подключения на выходе из контроллера поменялась на противоположную.

При проверке контроллера 13333854, где регулировка температуры печки ВАЗ-2110-12 производится в автоматическом режиме, необходимо знать, что его полярность на выходах будет противоположная. То есть, при крайнем правом положении показатели мультиметра будут со знаком «минус», а в крайнем левом положении без знака перед показаниями. В остальном его тестирование проходит аналогично.

Таким образом, ремонт регулятора печки ВАЗ-2110 не требует специальных навыков и инструментов, а из сложных приборов потребуется только мультиметр, который есть у многих автолюбителей. Проверку и устранение неисправностей можно произвести самостоятельно, в том числе в тех случаях, когда заклинивает заслонка, о чем просигнализирует один из тестов системы управления. При выходе из строя датчика или микроредуктора, их можно легко поменять самостоятельно, поскольку доступ к ним достаточно простой. Единственной серьезной проблемой является выход из строя самого блока управления, который практически не подлежит ремонту, поскольку в его основе лежит интегральная микросхема, поэтому его проще заменить.

Основные неисправности климат-контроля ВАЗ-2110

Поскольку полноценная климатическая установка содержит множество дополнительных узлов и деталей, неудивительно, что надёжность такой сложной системы по умолчанию должна быть не больше, чем собственно у отопителя или кондиционера. Другими словами, к проблемам функционирования системы отопления и кондиционирования добавляются те неисправности, которые характерны для работы собственно контроллера климатической системы. Схема климат-контроля ВАЗ-2110 предусматривает наличие электронного БУ и привода заслонки, регулирующей смешивание тёплого и холодного воздушных потоков для обеспечения оптимальной температуры воздушного потока, поступающего в воздуховоды.

Если климатическая установка не обеспечивает выхода на требуемый температурный режим, необходимо заняться поисками неисправности. Первое, что нужно сделать – проверить работоспособность датчика температуры. Делается это посредством замера сопротивления датчика, которое должно удовлетворять следующим условиям:

  • при температуре 16º С быть равным 2950 Ом;
  • при температуре 22º С быть равным 2800 Ом;
  • при температуре 30º С быть равным 2600 Ом.

Если значения на мультиметре отличаются более чем на 25 Ом – датчик неисправен и подлежит замене.

О неисправности датчика положения приводного вала микроредуктора (управляющего работой заслонки климатической установки) также можно судить по соответствию сопротивления нормативным показателям. Проверка осуществляется следующим образом: при подключённом к системе температурном датчике рукояткой установить минимальное значение температуры, отсоединить от разъёма Х1 управляющий контроллер, запустить силовой агрегат и измерить мультиметром сопротивление между входными контактами датчика положения приводного вала моторедуктора. Мультиметр должен показать 0.85 – 1.25 КОм.

Такую же проверку следует осуществить и в положении максимальной температуры – в этом случае для первой группы контроллеров сопротивление должно лежать в пределах 3.30 – 5.00 КОм. Если сопротивление нулевое или одинаковое на обоих режимах – проблема в неисправном микромоторедукторе, который неремонтопригоден. Впрочем, причина может заключаться и в некорректной работе самого контроллера – в этом случае на привод редуктора питающее напряжение подаваться не будет.

Проблема с недостаточным обогревом в холодное время года может быть связана с заклинившей заслонкой отопителя. Чтобы убедиться в этом, необходимо запустить силовой агрегат, установить обороты вращения печного вентилятора на максимум. После этого регулятор температуры необходимо последовательно установить в режим MIN, а затем MAX.

Между» блоком управления и микромоторчиком существует обратная связь благодаря наличию встроенного в редуктор датчика положения печной заслонки. Блок управления интерпретирует информацию, поступающего от этого датчика, и если заслонка печки достигла требуемого положения, отключает мотор.

Блок управления климат-контролем на ВАЗ-2110 имеет регулировочный винт, который позволяет в ручном режиме настроить более точное регулирование температуры. Чтобы осуществить подобную регулировку, необходимо закрыть все двери и поднять стёкла окон, разместить внешний контрольный термометр неподалёку от температурного датчика, повернуть рукоятку управления печным вентилятором в положение «А» и установить температуру воздуха, превышающую показатель температуры, измеренный термометром. Через примерно 15 минут показания на дисплее и термометре должны сравняться. Если нет – необходимо извлечь контроллер, чтобы получить доступ к регулировочному винту, и повернуть его по часовой стрелке (когда нужно увеличить температуру) или против – если показатель дисплея выше значения, измеренного термометром. Процедуру повторяют до тех пор, пока рассогласование не станет нулевым.

Для чего нужен отопитель на ВАЗ 2110, понятно без лишних слов. Попробуйте поездить без него не то что при тридцатиградусном морозе, а даже тогда, когда температура близка к нулю. Окна запотевают, покрываются корочкой льда, а чтобы видеть дорогу, нужно делать проталину в лобовом стекле, плюс поддерживать ее в «рабочем» состоянии.

Понятное дело, если у печки случилась поломка во время поездки, тогда, хочешь — не хочешь, придется как-то добираться или до ближайшего СТО, или домой, где станет возможной замена печки на новую или тюнинг старой.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.


Извлечение неисправного радиатора, добраться до него можно через капот

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик


Процесс снятия датчика температуры салона Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Признаки и причины неисправности

Конструктивно датчик температуры состоит из чувствительного элемента, который расположен на плате электромотора, который включает вентилятор контроллера. Вентилятор необходим, чтобы отследить температуру среды с погрешностью 1–2 градус. Поскольку датчик является компонентом электроцепи авто, на его работу влияет состояние проводки, клемм, целостность разъема. Характерные признаки поломки контроллера.

  1. Прибор жужжит. Сломан вентилятор в блоке контроллера.
  2. Сигнал от датчика не поступает на ЭБУ. Обрыв проводки, стертые провода фишки.
  3. Датчик передает некорректный сигнал, температура в салоне соответствует передаваемым параметрам. Загрязнена плата, входное напряжение или выходное сопротивление не соответствует норме.
