Как правильно выполняется на автомобиле ваз 2110 замена заслонки отопителя

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

  • радиатор;
  • устройство, распределяющее воздушные потоки;
  • блок СУАО;
  • потолочный датчик;
  • рукоятка;
  • заслонка;
  • моторедуктор.

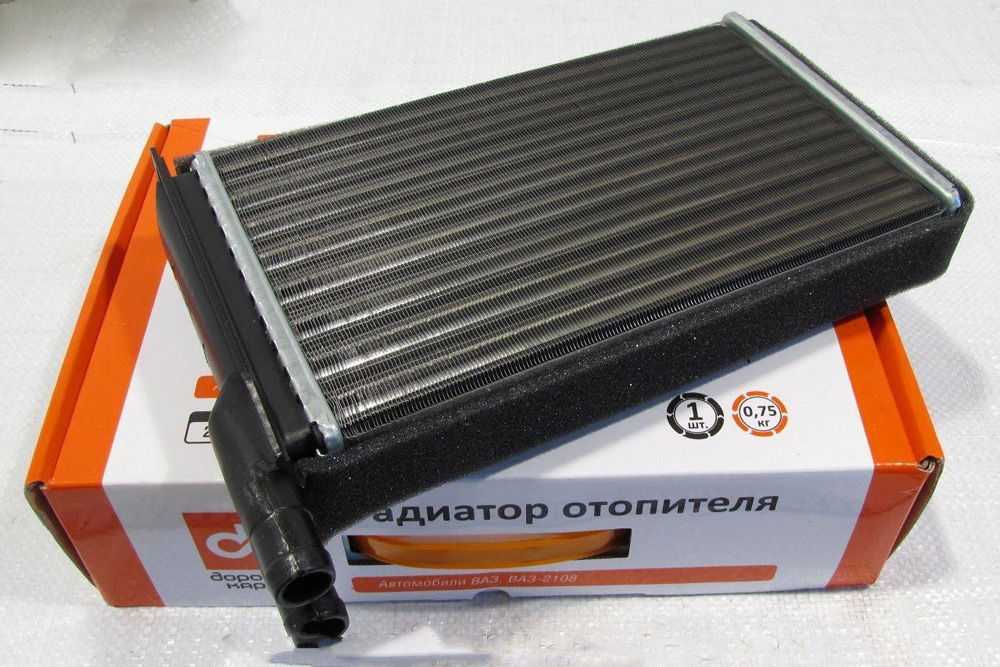

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Замена моторедуктора

Если не работает заслонка, то из отопителя дует горячим или холодным воздухом, при этом утрачивается возможность ее регулировки. В такой ситуации моторедуктор салонного отопителя подлежит замене.

Замена заслонки на Приоре начинается с поднятого капота и снятия дворников. Для этого снимаются пластмассовые крышечки и ключом на 14 откручиваются гайки, после чего они легко убираются. Далее демонтируется левое и правое жабо, сняв резиновую накладку, защитные пластмассовые колпачки и открутив шесть винтов. Затем снимается пластиковая шумоизоляция подкапотного пространства, шланг системы охлаждения, проходящий сквозь нее аккуратно отсоединяется от расширительного бачка, затем снимается сам бачок. Чтобы не сливать охлаждающую жидкость, отверстия в нем нужно заткнуть.

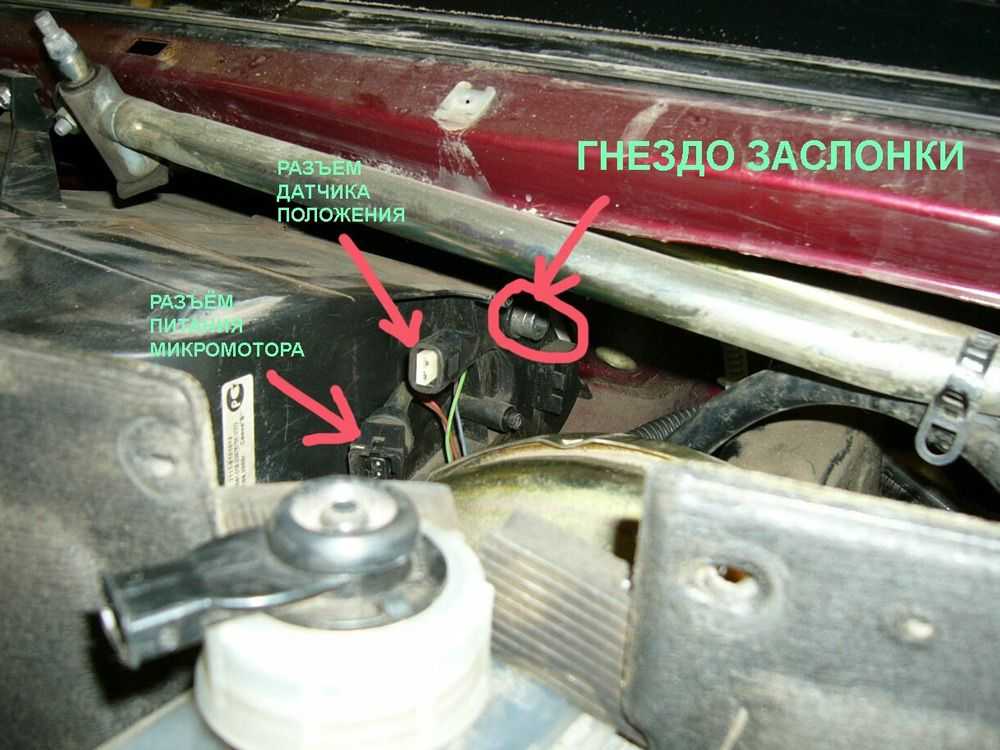

Для осмотра моторедуктора отопителя, снимается кронштейн крепления расширительного бачка, открутив два болта под крылом, сняв защиту над левым передним колесом. После этого демонтируется моторчик дворников и трапеция.

Теперь проводится демонтаж узла, предварительно требуется аккуратно отсоединить датчик заслонки печки и контакты электропитания. После этого устанавливаете и проверяете новую запчасть, все собираете в обратном порядке, и замена моторедуктора печки завершена.

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

  1. Снимаем клемму с АКБ.
  2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
  3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
  4. Снимаем моторедуктор.
  5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
  6. Разъединяем провода питания вентилятора.
  7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
  8. Демонтируем внутреннюю часть корпуса вентилятора.

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

  • отключаем клемму аккумулятора, сливаем антифриз;
  • демонтируем «жабо» и утеплитель;
  • отсоединяем провода питания вентилятора и микромоторедуктора;
  • отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
  • отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
  • извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Видео: Почему не греет печка ВАЗ 2110. Доработка заслонки.

Автомобили тольяттинского автоконцерна собраны на среднем уровне. Известны некоторые недостатки, которые касаются многих моделей автомобилей. В данном случае речь идет о печке модели ВАЗ 2110. Несмотря на то, что производитель учитывает предыдущие недостатки, в «десятке» система распределения воздуха считается слабым местом. В тоже время, если регулярно проводить профилактическую работу, то можно избежать дорогостоящего ремонта.

Транспортное средство предназначено для передвижения, а также обеспечения пассажиров определенным уровнем комфорта. Не последнюю роль в этом играет печка. Задача рассматриваемого узла автомобиля ВАЗ-2110 заключается в том, чтобы поддерживать оптимальный режим температуры.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Извлечение неисправного радиатора, добраться до него можно через капот

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке

Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Процесс снятия датчика температуры салона

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Ремонт

Как мы уже отмечали, устройство печек на десятках с карбюраторным и инжекторным двигателями не имеет отличий практически никаких. Потому приведенная ниже инструкция по ремонту подойдет владельцам ВАЗ 2110 с тем и другим типом силового агрегата.

Если вы планируете провести капитальный ремонт своей печки старого образца, советуем начать с приобретения радиатора. Используйте медный, поскольку он обладает большей эффективностью и способствует лучшей работе отопителя.

Чтобы грамотно провести ремонт, четко следуйте представленным пунктам в нашей инструкции и опирайтесь на видео материалы.

На блоке двигателя имеется пробка, через которую сливается охлаждающая жидкость в любую емкость. Если этот же тосол или антифриз планируете использовать еще раз, выбирайте чистую тару.
Далее нужно отодвинуть вперед жабо. На этот процесс уйдет достаточно много времени, потому наберитесь терпения.
Далее нужно снять стеклоочистители и максимально избавиться от всего, что может помешать в процессе ремонта.
Демонтируйте корпус вашей печки

Он делится на две части, о чем важно знать заранее. Передняя часть корпуса печки снимается непосредственно вместе с вентилятором.
После этого наступает этап демонтажа салонного фильтра. Проверьте его текущее состояние

Если фильтр загрязнен, это отличный повод заменить его.
Следующий этап предполагает снятие второй части корпуса.
Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.

Проверьте его текущее состояние. Если фильтр загрязнен, это отличный повод заменить его.
Следующий этап предполагает снятие второй части корпуса.
Ослабьте немного крепление используемых на шлангах хомутов. Это позволит вам легко снять шланги.
Приложив определенное усилие, теперь наконец-то можно извлечь радиатор со своего посадочного места.

Обратная сборка

На самом деле обратная сборка узла предполагает только следование в противоположной последовательности операций. Разбирая печку, у вас появляется возможность параллельно проинспектировать другие элементы своего автомобиля, убедиться в их работоспособности.

Приучите себя к тому, что во время сложных ремонтных работ нужно попутно проверять компоненты, которые не относятся к текущей проблеме, которую вы решаете. Даже если деталь пригодна к использованию, но уже достаточно износилась, проще ее поменять сейчас, нежели через пару месяцев заново проводить тяжелые демонтажные работы.

Единственный нюанс, на который стоит обратить при обратной сборке — это тип печки

Если у вас отопитель старого образца, в этом случае важно уделить внимание паре вопросов

  1. Когда на место монтируется пластиковый корпус, проследите за четким попаданием педали в предназначенный для нее паз.
  2. Проверьте, насколько все узлы плотно прилегают к своим посадочным местам. В противном случае могут возникнуть неприятные последствия, которые вынудят осуществлять демонтаж всего узла заново. А это, как вы уже поняли, процесс не из легких.

Все, теперь остается только вернуть охлаждающую жидкость обратно в систему и надежно затянуть пробку. Протестируйте автомобиль в гаражных условиях, прежде чем выезжать на дороги общественного пользования.

Принцип работы

Принцип работы такой системы управления прост – водитель левой рукояткой устанавливает нужную температуру (полностью холодный или в диапазоне от 16 до 28 град.). На основе установленного режима контроллер подает питание на микромоторедуктор и он устанавливает заслонки в нужное положение.


Между этими элементами используется двухсторонняя связь – на редукторе установлен датчик положения, который «информирует» контроллер об угле открытия. Благодаря установленному датчику температуры (расположен на потолке) контроллер постоянно следит за степенью нагрева воздуха в салоне, на основе чего корректирует положение заслонки, чтобы поддерживать заданную температуру водителем температуру.

Дачик температуры ВАЗ 2110

За счет использования САУО у водителя отпала надобность корректировать работу печки, чтобы поддерживать комфортную температуру, он задаёт температуру рукояткой, а остальное делает контроллер. На ранних ВАЗ-2110 вентилятор отопителя имел три режима работы, разница между которыми сводится к скорости вращения. Регулировка скорости выполняется благодаря установке в цепь питания электродвигателя блока реостатов. После появились модели, у которых вентилятор получил 4-й режим работы – автоматический. При его включении вентилятор работает под управлением контроллера — САУО регулирует скорость вращения электродвигателя, чтобы корректировать температуру в салоне.

Использование электромеханического управления на ВАЗ-2110 повысило удобство управления обогревом салона, но из-за более сложной конструкции повысилась вероятность поломки печки.

Как проявляются неисправности

Система автоматического поддержания температуры, используемая на ВАЗ-2110, удобнее в плане управления, поскольку САУО все делает самостоятельно, но менее надежна, чем механический тросовый привод. Причем проблемы доставляют электронные и электрические компоненты печки – контроллер, температурный датчик и микромоторедуктор, центральная заслонка, которой регулируется подача воздуха в салон извне.

Проблемы работы отопителя ВАЗ-2110, связанными с заслонкой:

  • отсутствие регулировки температуры (из печки идет только горячий или холодный воздух) независимо от положения рукоятки на контроллере;
  • недостаточный прогрев воздуха (даже при установке рукоятки на максимальную температуру);
  • скрипы, стуки и сторонние шумы после установки температурного режима.

Причиной таких проблем становится центральная заслонка печки ВАЗ — 2110, регулировка которой осуществляется контроллером через редуктор. Конструкция печки включает в себя еще одну заслонку – распределения воздуха по зонам. Управляют ею посредством рукоятки, установленной на центральном дефлекторе подачи воздуха в салон, поэтому у этой детали неисправности встречаются редко.

В зависимости от конструкции печки, заслонка может стать причиной нарушения эффективной работы отопителя, по таким причинам:

  • деформация;
  • износ уплотнителей;
  • выработка или повреждения рычагов и тяг управления;
  • перекос.

Чтобы обеспечить герметичность, на заслонках имеются уплотнители, снижающие просачивание воздуха. Изначально использовали поролоновые уплотнители, которые быстро изнашивались и повреждались. Позже поролон заменили на резину, но это только продлило срок службы уплотнителя, со временем и резина стареет, трескается и разрушается.

На печках старого образца тяги и рычаги могут сломаться. На новых отопителях существует другая проблема — износ граней квадратного концевика редуктора, которым он вставляется в паз, проделанный в оси заслонки. В результате концевик обходится в пазу, и заслонка печки заедает, хотя моторедуктор срабатывает. Перекос происходит из-за смещения оси заслонки в посадочных отверстиях корпуса. Из-за этого заслонка перекашивается и при открытии заклинивает.

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.


Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент Особенности
Электродвигатель На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.


Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Распространенные неисправности

Чаще всего ВАЗ 2110 по части отопления страдает тем, что регулировка отопителем, что называется — не срабатывает. Невзирая на выбираемое положение ручки управления температурным режимом, из отопителя дует только холодный, либо, наоборот, только горячий воздух.

Причины такого явления могут иметь разное происхождение. Среди них:

Заклинивание ММР (микромоторедуктора), управляющего приводом заслонки;
У пластиковой заслонки (такими комплектовались первые ВАЗ 2110) разрушено посадочное гнездо, из-за заклинивания нормальное управление ею невозможно. Если редуктор работает, а заслонка не поворачивается, чаще всего можно расслышать своеобразные щелчки – это в гнезде проворачивается квадратный вал. Для такой неисправности есть только одно лечение – замена старой пластиковой заслонки с поролоновым утеплителем на новую. Лучше, более современную, металлическую, имеющую резиновый уплотнитель

Такая не коробится, не перекашивается, как ее пластмассовая сестра;
Чтобы окончательно решить, кого винить – заслонку или ММР, нужно еще обратить внимание на его блок управления. Он тоже – среди «подозреваемых».

Замена заслонки печки ВАЗ-2110

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства

Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки

Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.


Ремонт и замена заслонки автомобиля ВАЗ-2110

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки

Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении

В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов

При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Доводим отопитель ВАЗ-2110. Ручное управление

И нет никакой гарантии, что новый будет работать долго и счастливо. А замена — дело хлопотное и дорогое: узел стоит около 550 рублей.

Вот и на редакционной «десятке» случился этот конфуз (см. материал «Прошлогодний снег» — ЗР, 2006, № 3).

Простейшим и вполне эффективным способом восстановить приемлемое отопление салона оказалась врезка в патрубок отопителя «восьмерочного» крана (см. фото). Работа занимает всего 15 минут, а из инструмента требуются лишь нож и плоскогубцы. Тросик управления краном (подойдет трос управления воздушной заслонкой карбюратора «жигулей») удобно вывести в салон под рулевую колонку. Воздушную заслонку отопителя «десятки» при этом нужно закрепить в «горячем» положении. Доступ к ней — длинной отверткой через снятую решетку воздуховода в центре панели приборов («торпедо»).

Чтобы восстановить естественное для «десятки» регулирование отопления, вместо ненадежного электропривода мы установили трос управления жалюзи от грузовика ГАЗ, подогнав его по длине. Отметим, что, как «родной», подходит тросик отопителя «Бычка», только цена его, как и моторедуктора, — 550 рублей…

Механическое управление заслонкой настолько удачно подходит «десятке», будто этот вариант заложен в конструкцию изначально.

Снимаем «жабо» и неисправный моторедуктор, отпиливаем от него вал квадратного сечения. Из металла делаем рычаг, из болта М8 — зажим (см. рис.).

Сверлим в панели отверстие и закрепляем в нем заранее подогнанный по длине трос (оболочку троса обрезаем так, чтобы она служила ограничителем поворота рычага).

Вставляем в ось заслонки обрезок квадратного вала моторедуктора, надеваем на него рычаг, зажим, вводим трос в отверстие зажима, поворачиваем заслонку в положение «тепло» (трос утоплен) и фиксируем.

Теперь заслонка с ручным управлением будет служить вечно.

Изучаем устройство и схему печки ВАЗ 2110

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком

Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам

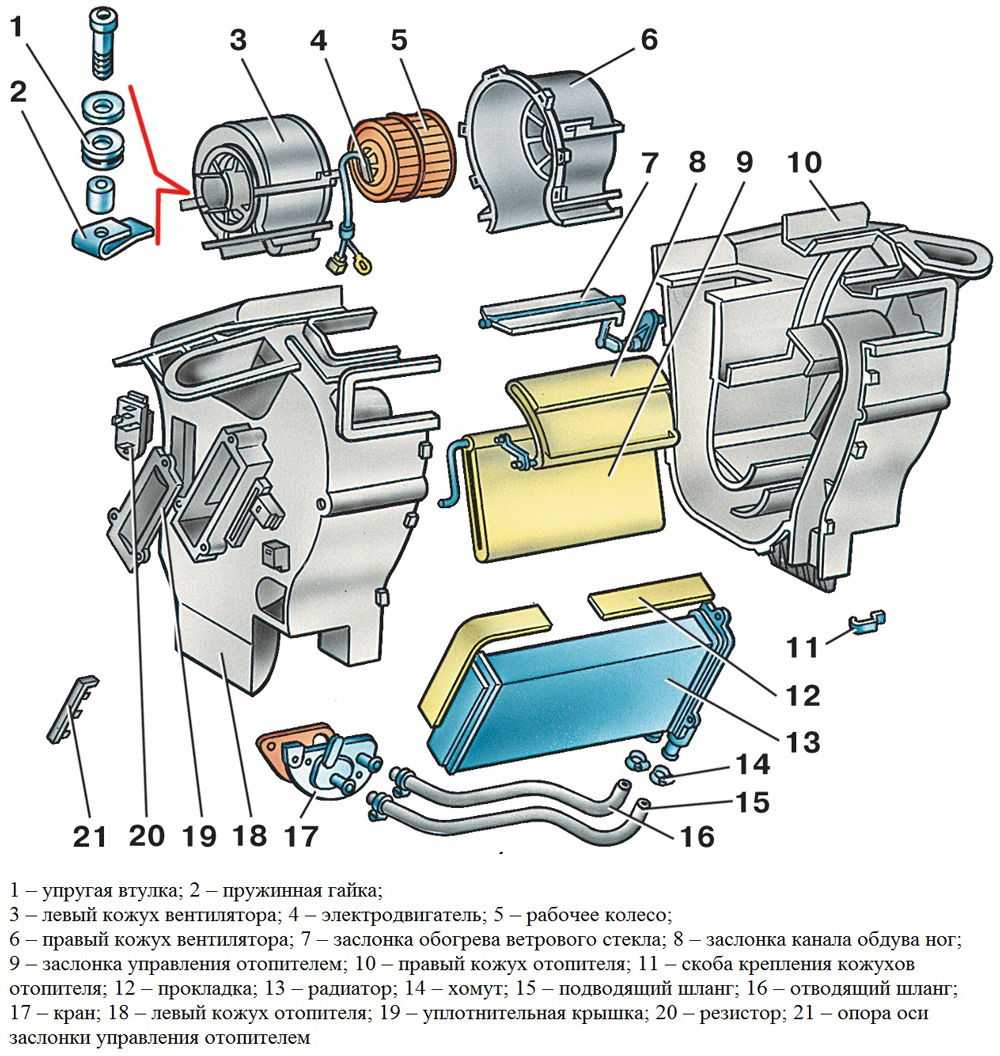

Так выглядит разобранная система отопления автомобиля ВАЗ 2110

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Автомастер
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
