Замена амортизаторов ваз 2108, 2109, 21099: автолюбителю на заметку

Ремонт

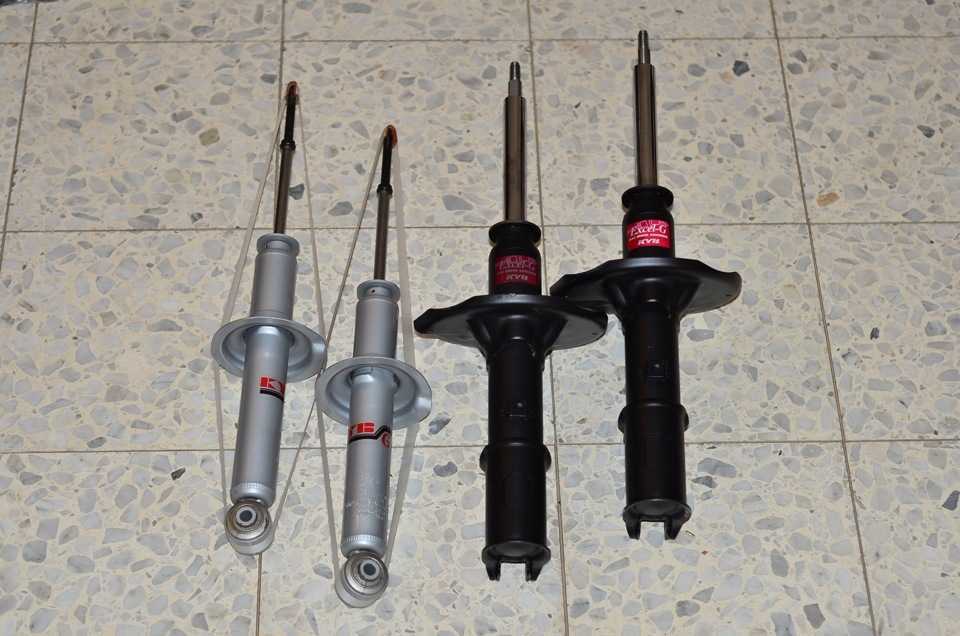

Поскольку автомобиль ВАЗ 2109 оснащается передними и задними стойками, про особенности их ремонта следует поговорить отдельно.

Подобные мероприятия не сложны в исполнении, если вы обладаете хотя бы небольшим опытом. При его отсутствии обязательно обратитесь на проверенную станцию технического обслуживания

https://youtube.com/watch?v=QQ6KjwK-cV0

Передние стойки

Чтобы выполнить ремонт передних стоек на вашей машине, следуйте инструкции и опирайтесь на видео уроки.

Снимите стойки, зачистите их от скопившихся загрязнений.
Воспользуйтесь специальной стяжкой, чтобы зафиксировать пружину. Так она не будет оказывать давление на чашки опор.
Зафиксировав пружину, снимите гайку с верхнего узла крепления стойки.
Снимите ограничивающей узел верхней опоры. Затем можно демонтировать опору и подшипник.
Следующими на очереди идут чашка верхней части и узел пружины.
Убедитесь, что рычаг поворота, чашки нижней части стойки, кожух и узел кронштейна находятся в исправном состоянии. Если имеются дефекты, весь этот узел меняется целиком.
Вертикально разместите амортизатор. Начинайте поднимать и опускать штоковый узел до упора. Если появляются признаки постороннего шума, стука, провалы или заедания, полностью замените запчасть.
Зубилом снимите опорный узел демпфера. Далее вооружитесь ключом, чтобы выкрутить фиксирующую корпус стойки крепежную гайку.
Снимите гайку, достаньте шток и рабочий цилиндр.
Из амортизатора обязательно слейте всю жидкость в заранее подготовленную емкость. Если жидкость сохранила свое качество, ее можно будет залить обратно и повторно использовать.
Тщательно зачистите внутренние поверхности кожуха ремонтируемого элемента.
В корпус установите новый патрон картриджа, соответствующий вашей стойке — газовый или масляный.
Выполните сборку узла, действия в обратной последовательности.
По ходу сборки замените неисправные детали.
Аккуратно верните в исходное состояние пружины. Это обусловлено тем, что она зажата и может повредить вам руки, если резко снять фиксатор.
Если корпус потерял упругость, на нем образовались трещины или щели, появились следы отслоения металла от резины, обязательно замените компонент.
Если из-под защитных колец узла верхней опоры наблюдаются потеки, подшипник заедает, обязательно этот узел придется поменять на новый элемент.
Рекомендуется по ходу ремонта поменять все используемые крепежные болты, дабы максимально продлить срок службы новых элементов, установленных в процессе восстановления функциональности передних стоек.

Процесс ремонта включает достаточно много этапов, где самый главный фактор успеха — это аккуратность и внимательность. В остальном работа не сложная.

Задние стойки

Последовательность ремонтных работ задней стойки на ВАЗ 2109 следующая:

Включите коробку передач в положение первой скорости;
Под переднюю ось подставьте стопорные башмаки;
Поднимите заднюю часть, надежно зафиксируйте ее опорами, после чего снимите заднюю стойку;
Достаньте из узла буфер, а также извлеките пыльник из пружины. Проверьте их состояние. Если они износились или имеют следы дефектов, замените;
Тщательно промойте узел амортизатора. Далее его следует зажать с помощью тисков;
Проверьте, нормально ли происходит рабочий ход амортизаторов. Если есть проблемы, элемент меняется на новый;
Убедитесь в исправности сайлентблока, расположенного в нижнем узле крепления. Также проверяется пыльник, буферы, прокладки, подушки и пружины. При наличии следов износа, дефектов все они подлежат обязательной замене;
Извлеките шток амортизации, демонтируйте гайку фиксации, доставьте цилиндр и слейте с него жидкость;
Снимите кожух клапана сжимающего;
Зафиксируйте шток с помощью тисков, демонтируйте гайку, клапаны, поршень, втулку, обойму сальника и сам сальник;
Проверьте текущее состояние указанных деталей. Если имеются следы неисправности, обязательно замените;
Выполните обратную сборку узла, установите стойки на автомобиль.

По завершению ремонта обязательно проведите несколько пробных заездов по ровным и ухабистым дорогам. Комплексная проверка позволит понять, дал ли ремонт результат, либо требуется провести замену всего узла полностью.

Отремонтировать стойки вполне по силам любому владельцу ВАЗ 2109, кто имеет хотя бы небольшой опыт в самостоятельном ремонте. Но если навыков нет, воспользуйтесь услугами СТО.

Источник

Сход Развал Своими Руками Ваз 2115

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

ЭТО ИНТЕРЕСНО: Ниссан санни не заводится в мороз

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Сход Развал Своими Руками Ваз 2115

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента

Замена передних стоек ВАЗ 2108, 2109, 21099

Передние стойки автомобилей ВАЗ 2108, 2109, 21099 и их модификаций придется снять и заменить их или детали в случае появления следующих неисправностей: течь амортизационной жидкости, «пробой» и стук при движении, поломка и осадка пружин, замена пыльников и верхних опор с опорными подшипниками, механическое повреждение деталей, тюнинг передней подвески. Замену амортизаторов и (или) или пружин передних стоек на автомобилях ВАЗ 2108, 2109, 21099 производим парой (с двух сторон). Если заменяется стойка в сборе, то так же меняем сразу две.

Необходимые инструменты приспособления и детали

— Торцевой ключ или головка на «13»

— Накидные ключи на «17» и «19»

— Приспособление для отворачивания гайки штока амортизатора передней стойки

Приспособление для отворачивания гайки штока амортизатора передней стойки

— Выколотка из мягкого металла

— Паяльная лампа или газовая горелка

Подготовительные работы

— Поддомкрачиваем и снимаем одно из передних колес автомобиля

— Очищаем от грязи элементы передней подвески автомобиля

— Выводим тормозной шланг из зацепления из кронштейна на стойке

Замена передних стоек на автомобилях ВАЗ 2108, 2109, 21099

Отсоединяем наконечник рулевой тяги от рычага корпуса стойки

Либо снимаем его специальным съемником, либо разъединяем соединение «народным» способом (при помощи монтажки и молотка). Подробнее: «Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099».

Отсоединяем наконечник рулевой тяги при помощи монтажки и молотка, создав натяг в соединении и стукнув по торцу бобышки

Ослабляем затяжку гайки штока амортизатора стойки

В случае если планируется разборка стойки.

Ослабляем затяжку гайки штока амортизатора при помощи специального приспособления

Отворачиваем три гайки крепления верхней опоры стойки к кузову

Торцовым ключом или головкой на «13».

Отворачиваем гайки крепления корпуса стойки к поворотному кулаку и вынимаем болты

Необходимо пометить краской или зубилом положение регулировочного болта (верхний болт с эксцентриком), чтобы при установке стойки обратно выставить его в изначальное положение. В этом случае угол развала передних колес автомобиля практически не сбивается.

Отворачиваем болты крепления стойки к поворотному кулаку передней подвески

На этапе извлечения болтов могут быть проблемы, так как они часто закисают в отверстиях в поворотном кулаке. Если провернуть ключом болты не удалось, то сначала обстукиваем их молотком, потом пытаемся выбить через выколотку. В самом тяжелом случае нагреваем поворотный кулак в месте крепления болтов при помощи газовой горелки или паяльной лампы и пытаемся их вывернуть. Подробнее: «Как отвернуть болты передних стоек автомобилей ВАЗ 2108, 2109, 21099».

Снимаем переднюю стойку в сборе с автомобиля

Вытягиваем ее из арки колеса вправо или влево от ступицы. Следует учитывать, что передняя стойка достаточно тяжелая.

При необходимости разбираем переднюю стойку и заменяем вышедшие из строя детали

Аналогично заменяем вторую стойку. Момент затяжки гайки штока 66-81 Н.м, болтов крепления стойки к поворотному кулаку 78-96 Н.м.

После замены передних стоек автомобиля ВАЗ 2108, 2109, 21099 необходимо проверить и отрегулировать углы установки передних колес.

Примечания и дополнения

— Передняя стойка автомобилей ВАЗ 2108, 2109, 21099 состоит из корпуса амортизатора («стакана»), картриджа – амортизатора, пружины и верхней опоры с подшипником. Так же выпускаются не разборные передние стойки, без картриджа, с встроенным амортизатором.

— Другим вариантом замены передних стоек на автомобилях ВАЗ 2108, 2109, 21099, при котором не сбивается угол развала колес, является снятие стойки вместе с поворотным кулаком. Для этого не нужно отворачивать болты крепления стойки к поворотному кулаку, а необходимо отвернуть гайку ступицы переднего колеса, отсоединить от поворотного кулака наконечник рулевой тяги, отвернуть два болта крепления шаровой опоры и снять стойку.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Ремонт

https://youtube.com/watch?v=QQ6KjwK-cV0

Передние стойки

Чтобы выполнить ремонт передних стоек на вашей машине, следуйте инструкции и опирайтесь на видео уроки.

Процесс демонтажа и замены

Снимите стойки, зачистите их от скопившихся загрязнений.
Воспользуйтесь специальной стяжкой, чтобы зафиксировать пружину. Так она не будет оказывать давление на чашки опор.
Зафиксировав пружину, снимите гайку с верхнего узла крепления стойки.
Снимите ограничивающей узел верхней опоры. Затем можно демонтировать опору и подшипник.
Следующими на очереди идут чашка верхней части и узел пружины.
Убедитесь, что рычаг поворота, чашки нижней части стойки, кожух и узел кронштейна находятся в исправном состоянии. Если имеются дефекты, весь этот узел меняется целиком.
Вертикально разместите амортизатор. Начинайте поднимать и опускать штоковый узел до упора. Если появляются признаки постороннего шума, стука, провалы или заедания, полностью замените запчасть.
Зубилом снимите опорный узел демпфера. Далее вооружитесь ключом, чтобы выкрутить фиксирующую корпус стойки крепежную гайку.
Снимите гайку, достаньте шток и рабочий цилиндр.
Из амортизатора обязательно слейте всю жидкость в заранее подготовленную емкость. Если жидкость сохранила свое качество, ее можно будет залить обратно и повторно использовать.
Тщательно зачистите внутренние поверхности кожуха ремонтируемого элемента.
В корпус установите новый патрон картриджа, соответствующий вашей стойке — газовый или масляный.
Выполните сборку узла, действия в обратной последовательности.
По ходу сборки замените неисправные детали.
Аккуратно верните в исходное состояние пружины. Это обусловлено тем, что она зажата и может повредить вам руки, если резко снять фиксатор.
Если корпус потерял упругость, на нем образовались трещины или щели, появились следы отслоения металла от резины, обязательно замените компонент.
Если из-под защитных колец узла верхней опоры наблюдаются потеки, подшипник заедает, обязательно этот узел придется поменять на новый элемент.
Рекомендуется по ходу ремонта поменять все используемые крепежные болты, дабы максимально продлить срок службы новых элементов, установленных в процессе восстановления функциональности передних стоек.

Задние стойки

Последовательность ремонтных работ задней стойки на ВАЗ 2109 следующая:

Включите коробку передач в положение первой скорости;
Под переднюю ось подставьте стопорные башмаки;
Поднимите заднюю часть, надежно зафиксируйте ее опорами, после чего снимите заднюю стойку;
Достаньте из узла буфер, а также извлеките пыльник из пружины. Проверьте их состояние. Если они износились или имеют следы дефектов, замените;
Тщательно промойте узел амортизатора. Далее его следует зажать с помощью тисков;
Проверьте, нормально ли происходит рабочий ход амортизаторов. Если есть проблемы, элемент меняется на новый;
Убедитесь в исправности сайлентблока, расположенного в нижнем узле крепления. Также проверяется пыльник, буферы, прокладки, подушки и пружины. При наличии следов износа, дефектов все они подлежат обязательной замене;
Извлеките шток амортизации, демонтируйте гайку фиксации, доставьте цилиндр и слейте с него жидкость;
Снимите кожух клапана сжимающего;
Зафиксируйте шток с помощью тисков, демонтируйте гайку, клапаны, поршень, втулку, обойму сальника и сам сальник;
Проверьте текущее состояние указанных деталей. Если имеются следы неисправности, обязательно замените;
Выполните обратную сборку узла, установите стойки на автомобиль.

Работа с задними элементами

Загрузка …

Что такое опорный подшипник?

Опорный подшипник – это деталь подвески автомобиля, которая снижает колебания ходовой части, передаваемые со стойки автомобиля. Так как стойка крепится к кузову, ее воздействия, после гашения колебаний пружины, совершенно не желательны для рамы автомобиля. Для снижения уровня передаваемых колебаний и вибраций применяется специальный опорный подшипник, который крепится в верхней части стойки.

Другими словами, опорный подшипник создает подвижное соединение кузова автомобиля с ходовой частью, что позволяет увеличить срок службы место их соединения. Такой подшипник устанавливается в верхней части стойки и закрывается с помощью металлической арматуры.

Конструкция опорного подшипника позволяет снизить осевые нагрузки на кузов. Существует достаточно большое количество данных деталей, которые имеют свои виды. Для каждого автомобиля, опорный подшипник необходимо подбирать в соответствии с маркой и моделью транспорта.

Замена задних стоек и пружин своими руками

Задние амортизаторные стойки на моделях ВАЗ 2109-2108 приходится менять реже, чем передние, так как нагрузка на заднюю часть автомобиля несколько меньше. Да и что касается процесса замены, то он также намного проще, и справиться с этой работой можно без особых проблем. Для начала приведу ниже список тех инструментов, которые понадобится для этого ремонта:

ключи на 17 и 19
монтировка
смазка проникающая
вороток
трещотка
головка на 17 и 19
специальный ключ для откручивания опоры (для удерживания штока стойки от проворачивания)

Сначала необходимо слегка ослабить гайку крепления верхней опоры задней стоки, которая находится в стакане кузова — добраться можно из багажника:

В это время нужно удерживать шток от проворачивания специальным ключом. Хотя я все это делал обычными ключами, рожковым можно добраться до гайки, хоть и проблематично.

Затем необходимо сорвать болты заднего колеса, поднять эту часть машины домкратом и полностью снять колесо с автомобиля. И отвернуть гайку крепления нижней части задней стоки ВАЗ 2109-2108:

И вынимаем болт с обратной стороны. Если он не вынимается руками, можно аккуратно выбить его при помощи деревянного бруска и молотка:

Теперь берем монтировку и поддеваем стойку снизу, чтобы вывести ее из зацепления, как это показано на фото ниже:

Теперь остается открутить гайку опоры задней стоки сверху до самого конца:

И снизу теперь можно вынимать стойку руками:

Какие стойки лучше поставить на Ваз 2114

Владельцы отечественных автомобилей, как правило, хорошо разбираются в устройстве машины и способны выполнить ремонт любой сложности своими руками. Из-за большого количества разновидностей запчастей этого типа бывает сложно разобраться в том, какие стойки лучше поставить.

Выбор типа амортизатора

Стойки, устанавливаемые на Ваз 2114 могут существенно отличаться по техническим характеристикам, которые, прежде всего, зависят от вещества, наполняющего внутреннюю камеру изделия. По этому принципу амортизаторы делятся на газовые, масляные, газомасляные.

Масляные

Масляные амортизаторы очень мягкие, поэтому идеально подходят для обычной езды. Кроме этого, такие изделия стоят недорого и имеют значительный эксплуатационный срок. Из недостатков изделий можно отметить только снижение вязкости масла при низких температурах, которое негативно влияет на эффективность гашения колебаний.

Газомасляные

Устанавливать газомасляные амортизаторы стоит в том случае, когда владелец машины желает сэкономить, но при этом значительно улучшить комфортность управления автомобилем. Эта разновидность задних стоек Ваз 2114 лишь незначительно дороже масляных моделей, но после установки газомасляных изделий машина станет более управляемой на поворотах и при большой скорости движения.

Газовые

Газовые амортизаторы являются самыми дорогими, но без них не обойтись, если автомобиль планируется использовать в гонках либо при низких температурах воздуха. Кроме того, установка стоек этого типа позволит существенно увеличить управляемость автомобилем на мокрой трассе.

Выбор производителя

К выбору производителя задних стоек следует отнестись очень серьёзно. Часто, эксплуатационный ресурс у практически одинаковых изделий разных фирм может отличаться в десятки раз, поэтому даже относительно небольшая стоимость изделия не сможет компенсировать дальнейших затрат по замене амортизаторов.

Каяба

Если возникла необходимость поменять задние стойки автомобиля Ваз 2114, то вряд ли можно найти лучше изделия, чем амортизаторы фирмы Каяба. Несмотря на более высокую стоимость, запчасти от известного на весь мир японского бренда пользуются большим спросом у российских автомобилистов. Такие изделия полностью соответствуют техническим требованиям этой модели автомобиля, а также могут эксплуатироваться практически без ограничений в зимнее время.

СС-20

Амортизаторы СС 20 отечественного производства, но по качеству сборки такие изделия не уступают лучшим зарубежным образцам. Менять изделия следует с учётом интенсивности эксплуатации. Для этих целей в модельной линейке представлены следующие категории: «Стандарт», «Комфорт Оптима», «Шоссе», «Спорт».

Plaza

Задние амортизаторы для Ваз 2114 компании Plaza отлично подходят для спортивного стиля вождения. Ставить такие изделия рекомендуется и при частой эксплуатации машины на дорогах с разбитым покрытием. По основным техническим характеристикам задние стойки «Плаза» более чем в 2 раза превышают требования завода-изготовителя машины поэтому, даже при очень жёстких условиях использования, прослужат дольше оригинальных амортизаторов.

Другие хорошие варианты

Кроме перечисленных фирм и моделей заменять задние амортизаторы можно на изделия других производителей. Хорошие отзывы можно найти в адрес белорусского концерна Fenox, который занимается выпуском запчастей для российских автомобилей. Неплохо себя зарекомендовала и продукция британской компании Delphi Corporation. Изделия этой фирмы идеально подходят для установки на машины, эксплуатирующиеся преимущественно в спортивном стиле.

Замена

Для замены или частичного ремонта вам предстоит пройти достаточно трудоемкий путь.

Вам потребуется следующий набор инструментов и материалов:

Набор отверток;
Набор гаечных ключей;
Домкрат;
Напарник.

Заранее определитесь, собираетесь ли вы менять все в сборе, либо хотите поменять только поврежденные элементы задней стойки. От этого зависит объем ваших закупок.

https://youtube.com/watch?v=gWCIx0XA4l4

Можно приступать к работе. Опираясь на наши инструкции и предоставленные видео уроки, вы сумеете своими руками выполнить замену задних стоек.

Включите КПП в режим первой передачи.
Поднимите задние колеса с помощью домкрата.
Установите опоры, усилив надежность фиксации вашего авто в заданном положении.
Демонтируйте стойки. Для этого сначала идем к багажнику, снимает декоративную резиновую заглушку, которая располагается сверху крепления стойки. Все лишнее из багажника при этом лучше убрать.
Возьмите накидной ключ на 17 и рожковый ключ на 6. С их помощью вы сможете накидным открутить гайку, а рожковый пригодится для того, чтобы при этом придерживать шток амортизационной стойки.

Процесс снятия

Все, это позволяет вам без проблем извлечь крепежную гайку, опорную шайбу, пружинную шайбу и верхнюю подушку.
Теперь переходим под автомобиль, чтобы завершить начатое.
Возьмите ключ с головкой на 19 и демонтируйте крепежный болт амортизатора к задней балке. Извлеките его.
В некоторых случаях с демонтажем этого болта могут возникать проблемы, поскольку он попросту прикипает. Для этого предварительно обработайте болт всемогущим средством WD40, и дайте время для вступления в реакцию.
Если даже этот метод не помог, тогда придется взять наставку и попросту выбить крепежный элемент.
Далее снимаем наш амортизатор вместе с пружиной.
Не забывайте, что при таких манипуляциях чаще всего прокладка пружины остается на кузове. Она прилипает к металлу. Многие забывают ее достать, из-за чего возникают трудности при обратной установке. Не допускайте эту ошибку.
Зачистите все посадочные места, дабы вам было удобнее и выглядело все это эстетичнее. Плюс аккуратность никогда не помешает для продления срока службы новых запчастей.
Чтобы вам было удобнее, прокладку примотайте на новую пружину изолентой, либо закрепите ее тонкой проволокой. Так она не начнет сползать, когда вы начнете установку.
Собирая узел обратно с уже новой задней стойкой, не забудьте убедиться, что возвышающая часть чашки пружины смотрит в направление колеса.
Нижний конец стойки фиксируйте гайкой и болтом, но при этом затягивать крепежи не нужно пока что.
Используя рычаг вашего домкрата, поднимите и опустите заднюю часть автомобиля. Это нужно для того, чтобы в результате завести шток амортизатора в отверстие кузова вашей девятки.
Поставив пружину на место, вытяните шток амортизатора на всю его длину.
Вставьте шток в нижнее ухо и зафиксируйте болтом.
Под балку подставьте домкрат, и начните манипуляции подъемным механизмом.
Пружина начнет сжиматься при этом, а шток двигаться в сторону стакана.
Вы или ваш помощник должны быть начеку в автомобиле, чтобы успеть подцепить с помощью отвертки шток и обеспечить ему верное направление.
Как только шток встанет на место, работу можно считать практически завершенной.
Зафиксируйте шток, не забыв при этом вставить подушку, шайбу и гравер. Все это надежно фиксируется.
Теперь можно опустить машину на собственные колеса и полноценно затянуть болт нижнего крепления амортизатора.

Этап обратного монтажа

Менять задние стойки в сборе проще и быстрее, нежели демонтировать, разбирать старую стойку, искать в ней дефекты и заменять отдельные поврежденные компоненты. Но это требует меньше финансовых затрат.

Поменять стойки не так сложно, даже если у вас имеется небольшой опыт в подобных делах. Но при отсутствии таковых, обязательно обращайтесь к проверенным автосервисам. Не рискуйте собственным автомобилем, иначе последующий ремонт окажется еще сложнее и дороже.

Загрузка …
