Какие боковые зеркала подходят на ваз 2114

Лада 2114 › Бортжурнал › Установка электрозеркал для ВАЗ 2114 от ООО «Интраавто»

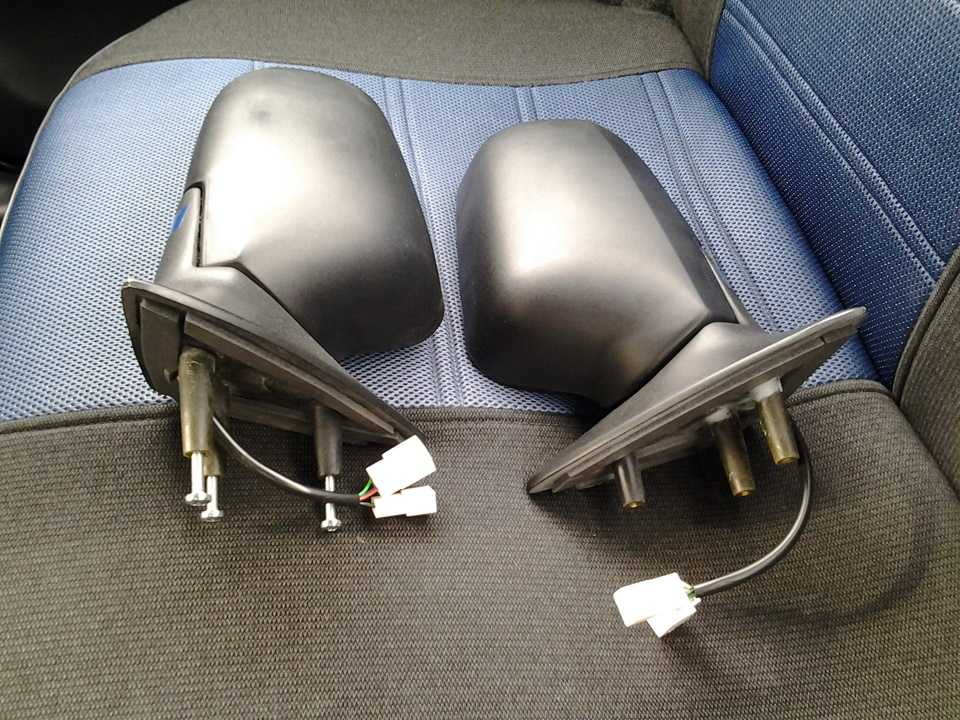

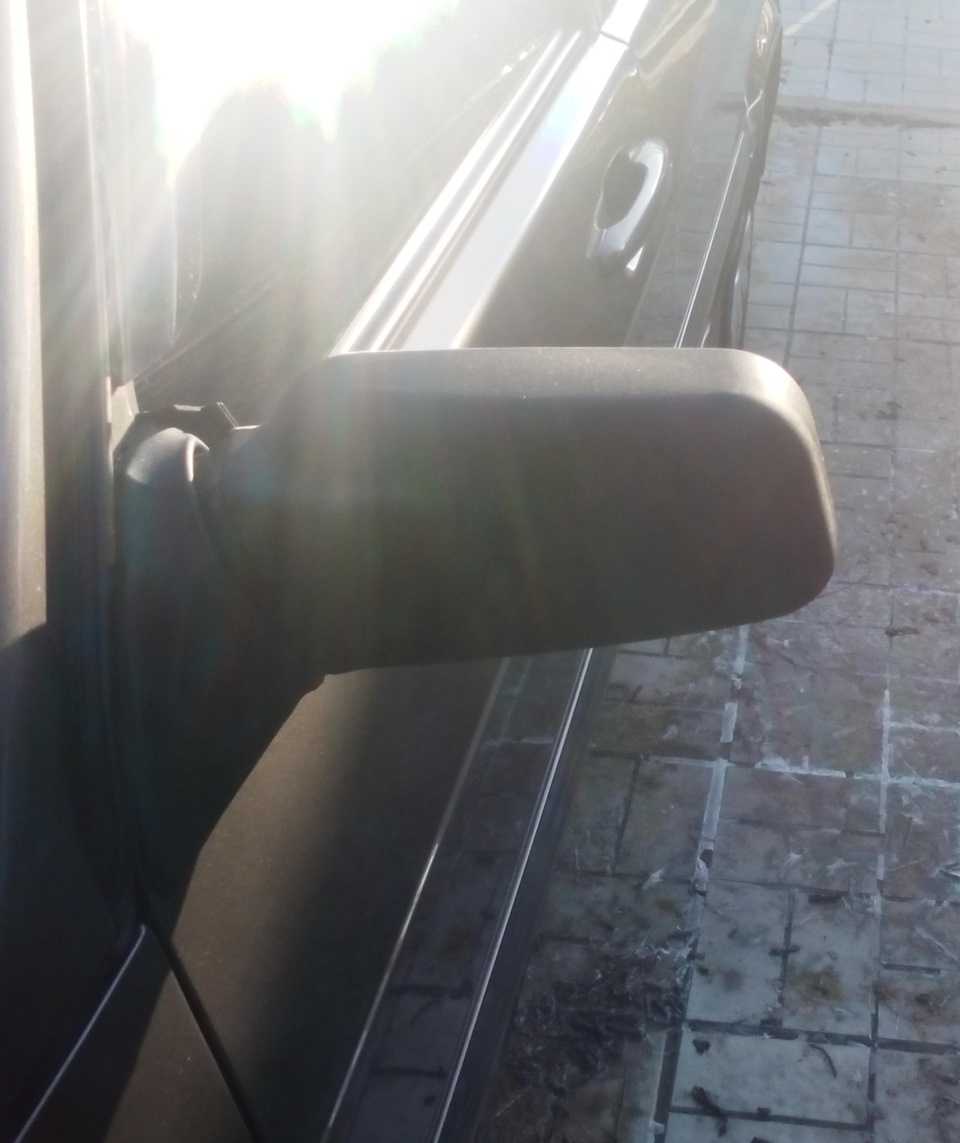

Приобрел такой комплект электрозеркал в г. Тольятти. Статей по установке не нашел, поэтому излагаю свой опыт здесь.

Схему подключения из коробки:

Тут видео, как работают зеркала:

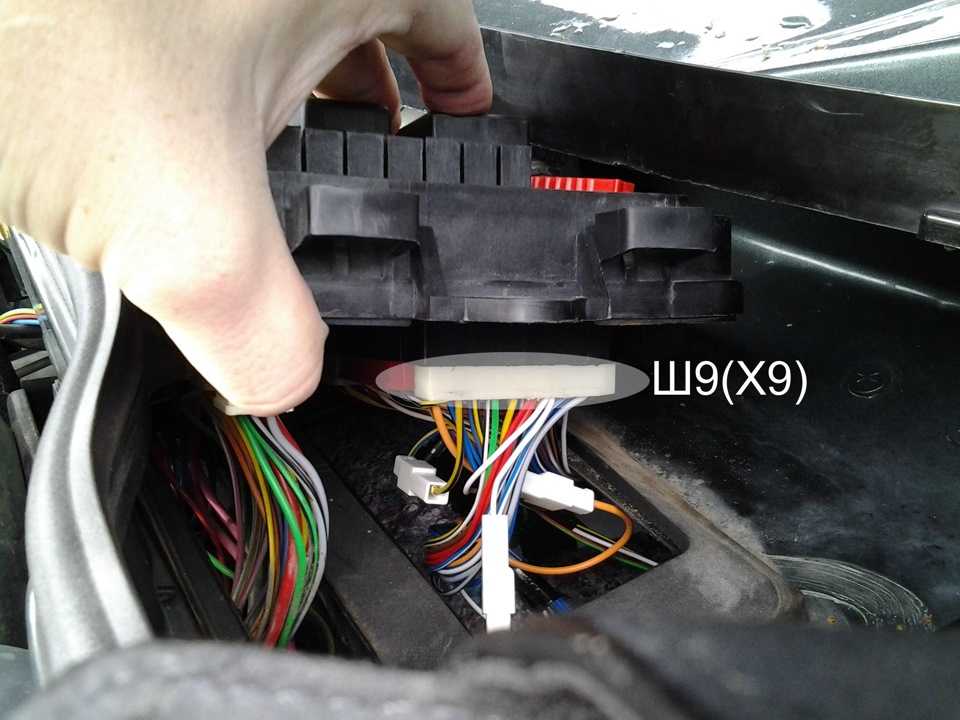

Начинаем работу с разборки монтажного блока. К слову, чтобы легко вытащить фишку из блока, используйте стамеску (самую широкую): прикладывайте стамеску к нужному разъему и молотком выстукивайте. Согласно схеме нужна колодка Ш9 (по новому Х9).

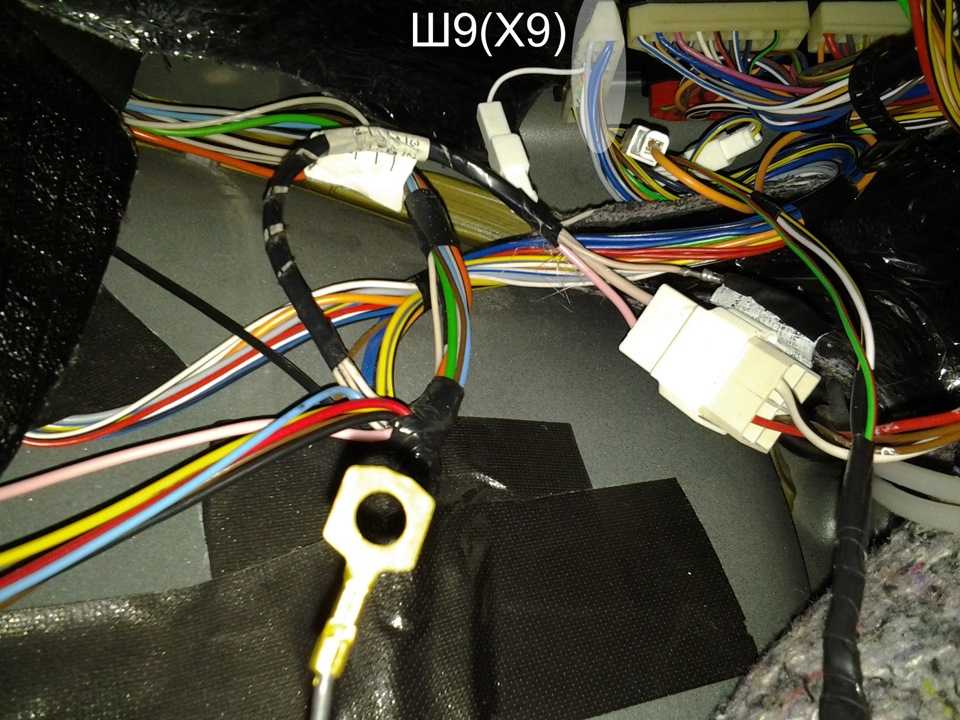

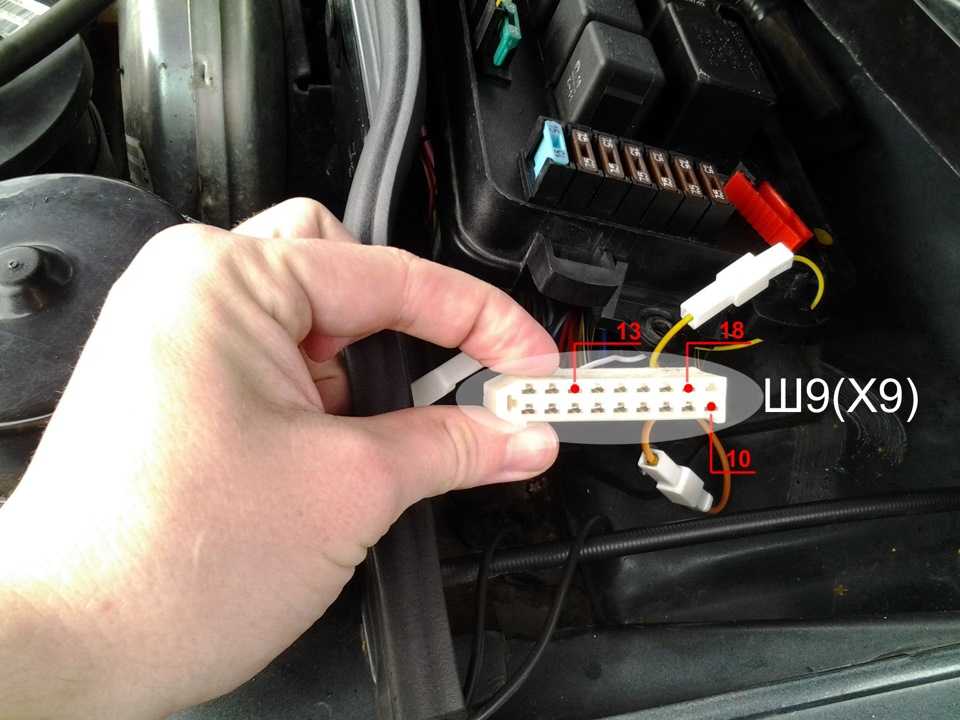

Как разобрали монтажный блок, по схеме подключаем провода

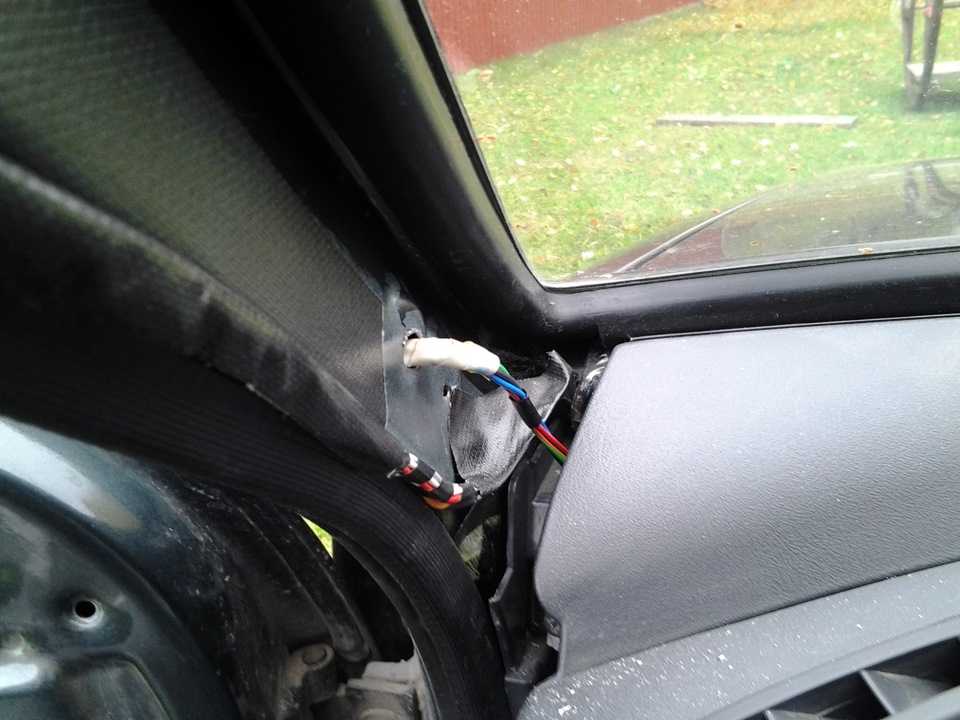

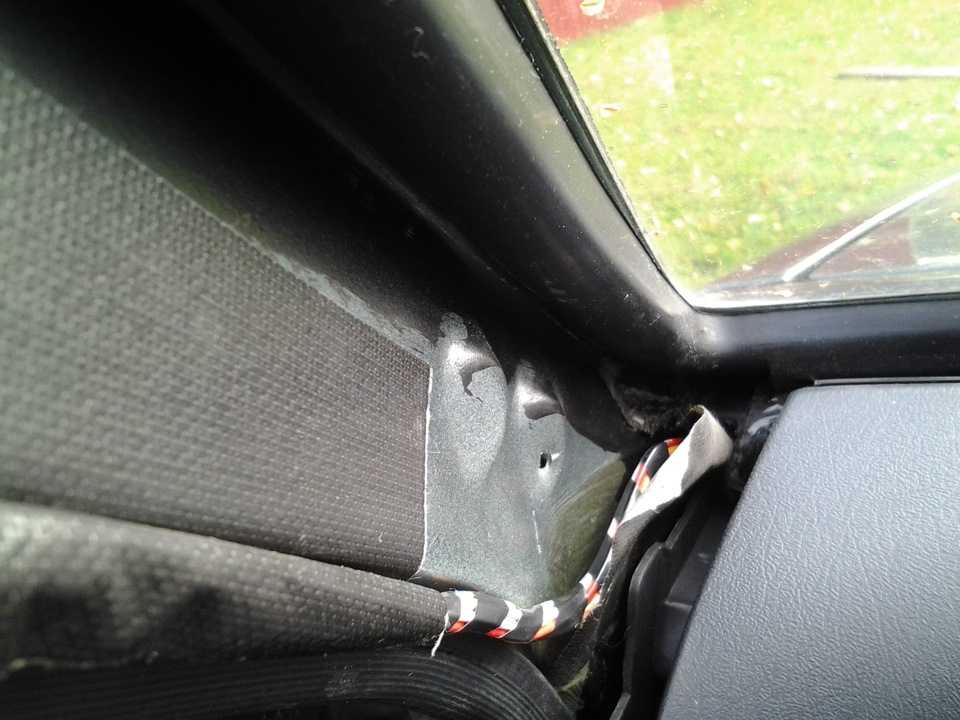

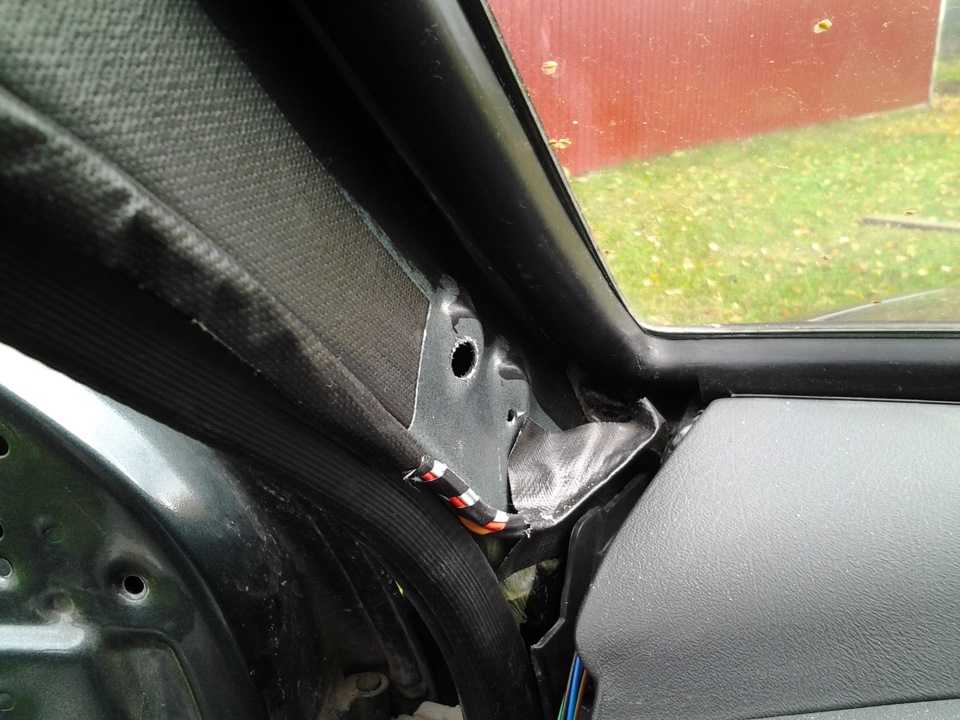

После снимаем декоративную планку со стойки водителя и делаем отверстие в той же стойке, куда будем прокладывать проводку. Сверлить не очень удобно, я сверлил в 3 сверла, конечный диаметр 10 мм.

В процессе прокладки провода не лишним будет изолировать в месте, где контакт с проделанным отверстием или поставить резиновый уплотнитель.

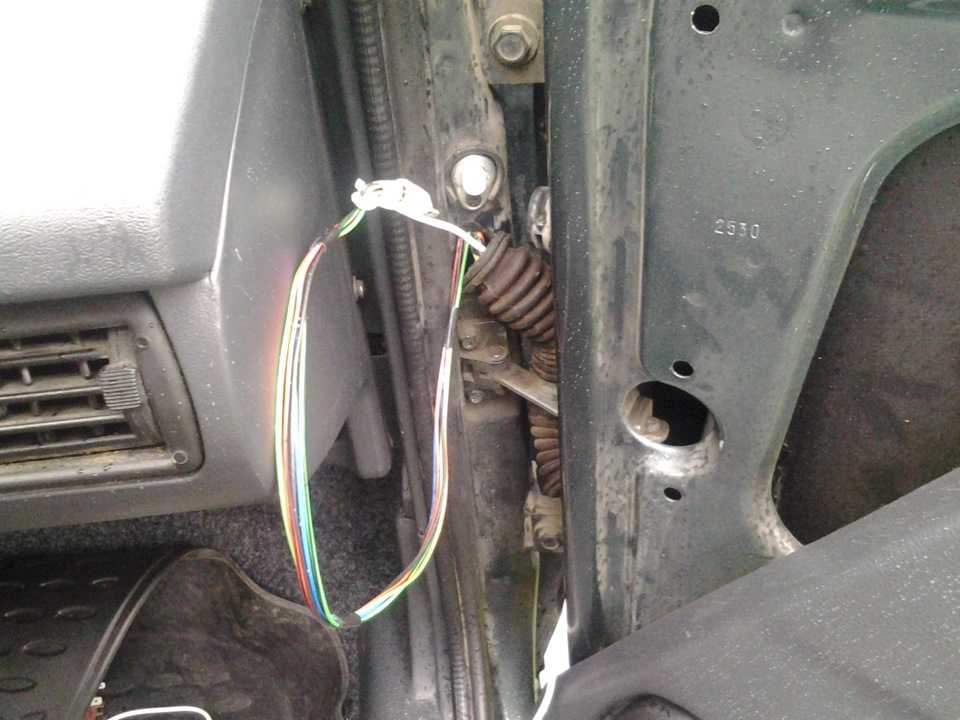

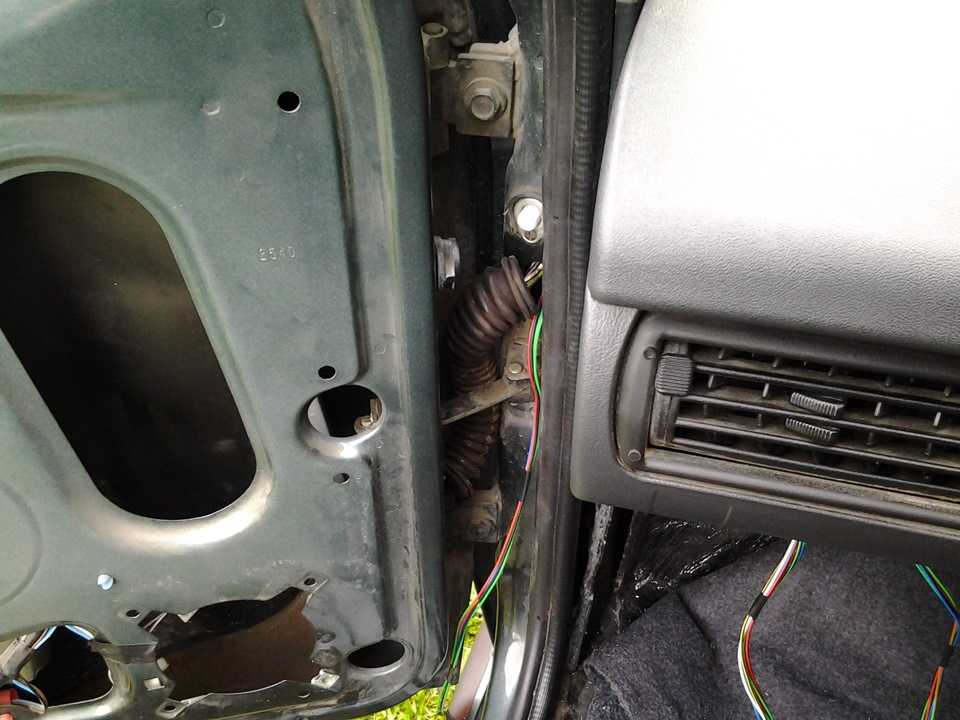

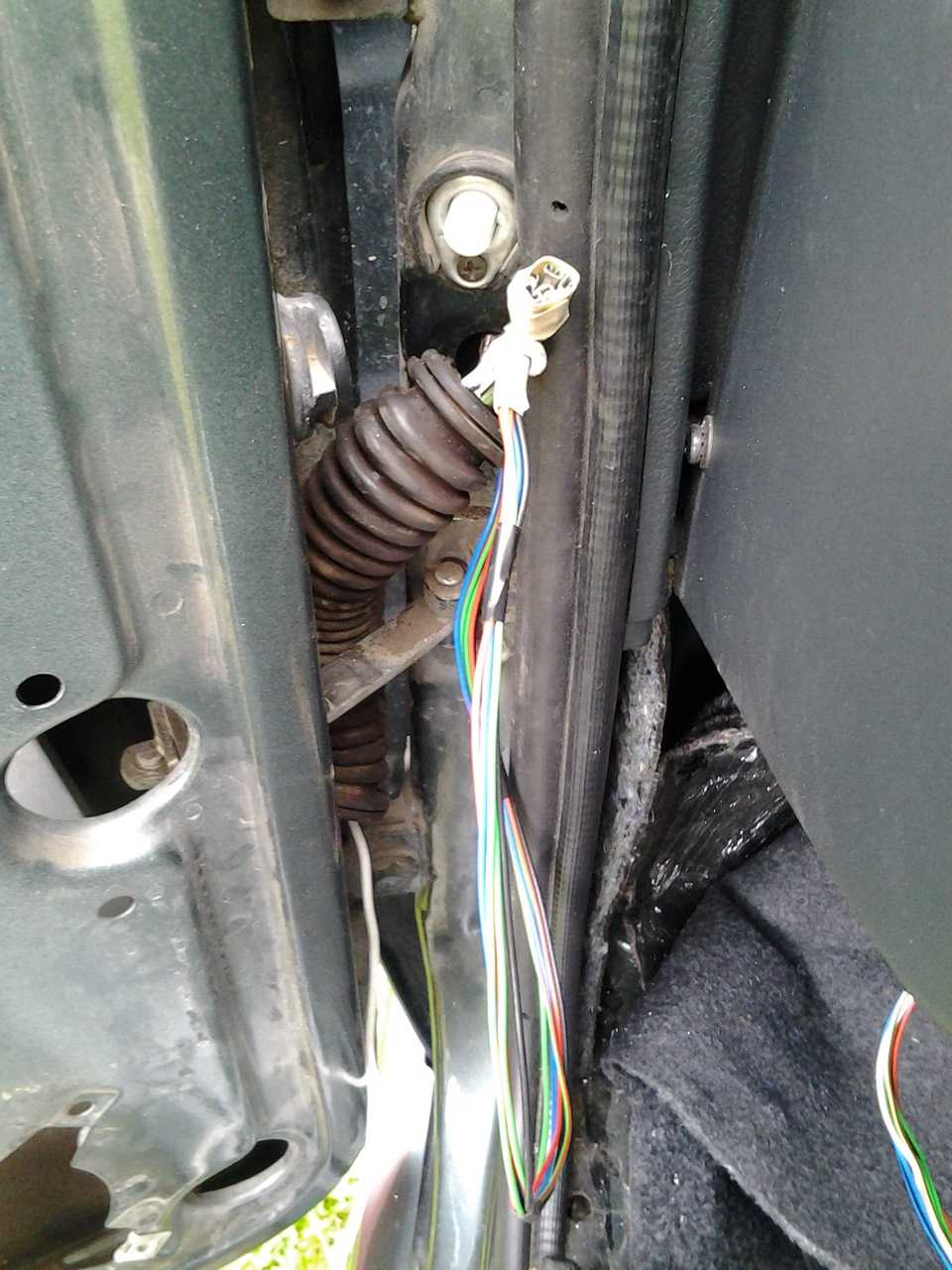

Проводка будет проходить вместе с проводами стеклоподъемника, т.е. под резиновой гофрой между дверью и кузовом. Снимаем обшивку двери, отгибаем гофру, берем в меру гипкий/жесткий провод, продеваем через гофру, приматываем нашу проводку к нему и вытягиваем с другой стороны.

Надо сказать, провода не самые длинные и с такой схемой прокладки придется повозится. Это все же лучше, чем разбирать панель целиком, чтобы добраться до общего канала, который имеет резиновый уплотнитель и куда уже ни чего не воткнешь. Совет один, когда поставили одно зеркало (первым ставим левое), перетяните всю свободную длину проводки под панелью к правому зеркалу. У меня была трудность защелкнуть клеммы, длинны хватало, но соединение выпадало в месте дверей. Можно удлинить провода и все трудности отпадут.Про панель на торпеде, когда собираете обратно — смотрите чтобы провода не попали под ручник, а то перекусит на раз. Удачи!

Как установить подогрев зеркал на авто

Существует несколько способов, как установить зеркала с подогревом на свой автомобиль. Можно купить и установить тюнинговые, такие, где уже стоит подогрев зеркал, цена вопроса, конечно «ударит» по карману и к тому же неизвестно какого качества элемент подогрева зеркал установлен там.

Как вариант, можно приобрести отдельно сам элемент подогрева зеркал универсальный, установить их на зеркала, и собрать схему подключения подогрева зеркал.

Можно сделать подогрев зеркал своими руками, по себестоимости это получиться копейки, а эффективность будет «зашкаливать». Тем более при монтаже системы, можно использовать разные «умные» реле времени, реле с задержкой или же использовать реле подогрева зеркал в паре с термодатчиком (автоматическое включение при холодной погоде). Еще есть распространенные схемы подключения к штатному обогреву заднего стекла, так как подключить подогрев зеркал к этой системе не представляет сложности и эта система вполне способна выдержать еще небольшую нагрузку, такое подключение весьма целесообразно.

Из способов, которыми можно оборудовать свой автомобиль подогревом зеркал без особых усилий, следует отметить один вариант. Обогрев зеркал с помощью обычной (или нескольких) автомобильных ламп накаливания.

Исходя из того, что одна лампа, вмонтированная в корпус зеркала, мощностью в 21 Ватт, способна за 2-3 минуты разморозить любое замершее зеркало. Если в подогрев зеркал установка одной мощной (21 Ватт) лампы покажется непрактично, та как при простом запотевании постоянно включенная такая нагрузка нежелательна, можно использовать две лампы по 10 Ват или же одну двухконтактную. Один контакт используется на размораживание, второй на защиту от запотевания.

Самой большой категорией автомобилей без подогрева зеркал, конечно же, представлены отечественные автомобили. Установка подогрева зеркал, на них, является одной из популярных тюнинговых процедур, так как не представляет особой сложности и доступна любому автовладельцу.

Когда необходим подогрев зеркал ваз, наверное, приобретение и установка отдельных зеркальных элементов, с уже встроенным обогревателем, является самым популярным и часто используемым вариантом. Так как, например, подогрев зеркал ваз 2114 и подогрев зеркал ваз 2110 похожи, рассмотрим моменты установки подогрева на эти автомобили. Чтобы заменить зеркальный элемент, на автомобилях ваз, сам корпус зеркала снимать необязательно, достаточно выполнить следующие действия:

  • приложив некоторое усилие, отогнуть корпус зеркала против движения автомобиля;
  • в образовавшейся щели будет видно штифт, обычно белого цвета, регулировочной тяги. Его возможно будет снять и вытащить из корпуса;
  • затем вывернуть старый, зеркальный элемент в любую сторону, для того чтобы просунуть пальцы, примерно к средине элемента;
  • надавив на центр зеркала, элемент, с некоторым сопротивлением, выйдет из защелки, и окажется в руках;
  • Затем останется установить новый элемент, уже с подогревом, в обратной последовательности и завести проводку в салон.

Lada 2114 ♔♚♔Мулатка ♔♚♔ › Logbook › Замена штатных зеркал на зеркала ДААЗ для ВАЗ 2114

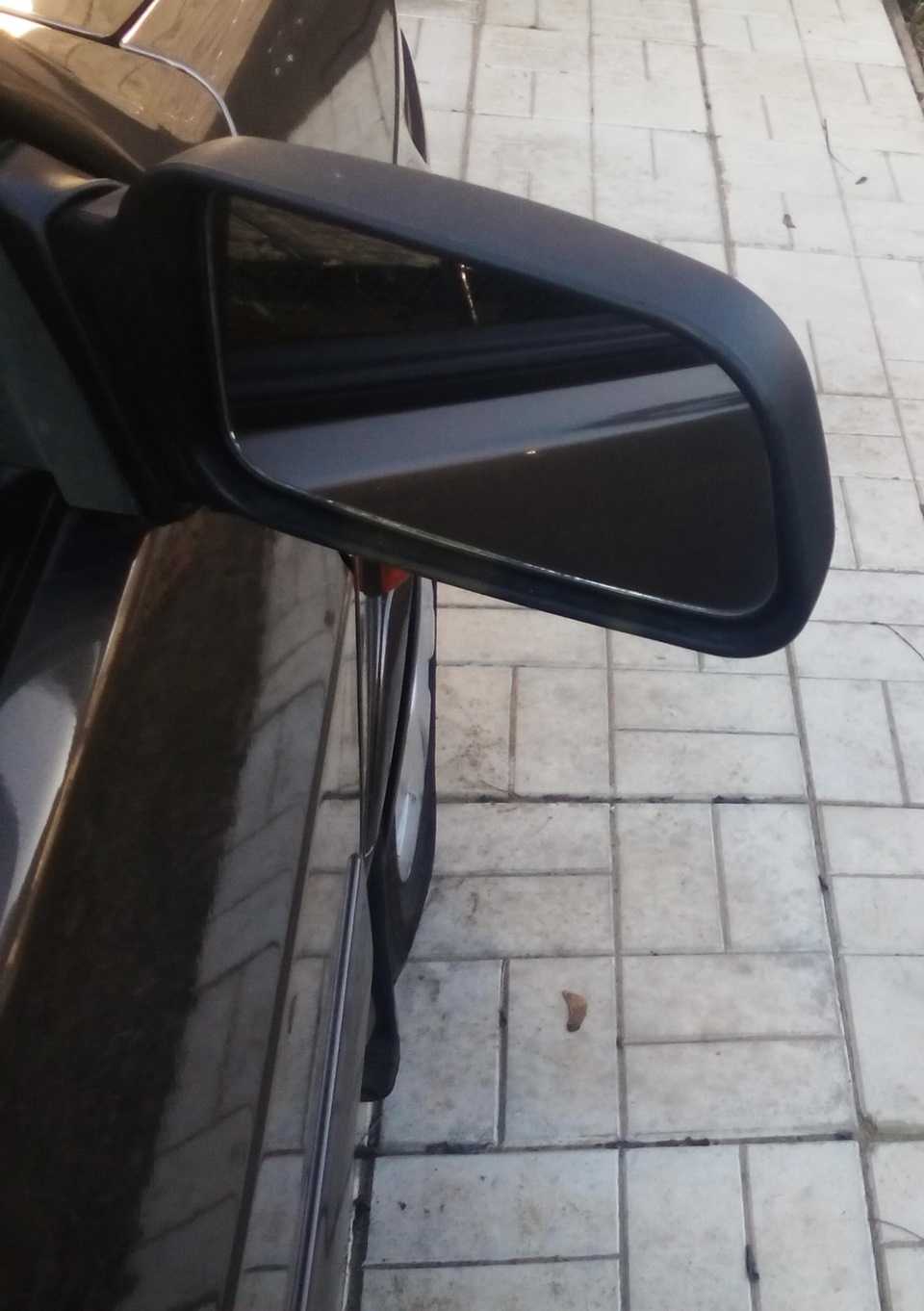

Заводские зеркала по обзорности не блещут качеством. Начал искать альтернативу. Нашел в интернете что хочу увеличенные. Как ни странно я нашел их у себя в Могилеве на рынке, купил и установил. Но не тут то было: жена чуть зацепила это зеркало и оно отвалилось. Я понял что купил подделку:(Полистав интернет — понял что такие зеркала должны быть именно производства ДААЗ. Нашел в магазине в Смоленске. Это зеркала от ВАЗ 2110 сделанные для ВАЗ 2114.Установил.Но совершенству нет предела. Захотел подогрев зеркал. Т.к. зеркальные элементы от ВАЗ 2110 — я стал искать ERGONские зеркальные элементы с подогревом именно на ВАЗ 2110. Нашел.При разборе выяснилось что крепление у зеркального элемента Ergon для ВАЗ 2110 отличается от крепления в моих зеркалах:( Печаль. НО отступать не куда я отодрал само зеркало от крепления (оно крепится на двусторонний скотч и прилепил к моим). Затем провел проводку в машину (очень много инфы по этому поводу — расписывать нет смысла) и подключился к кнопке обогрева заднего стекла.Теперь у меня зеркала с подогревом:)

Наиболее популярные варианты

Панорамные (сферические) зеркала

Вместо обычного салонного элемента можно установить панорамное. Они требуют тестового периода, который длится примерно 2 недели. Панорамные аксессуары обеспечивают лучший обзор, но «отдаляют» объекты. Если водитель за это время привыкнет к искажениям и постоянному пересчету расстояния до объектов, аксессуар можно оставить.

Преимуществами таких моделей являются:

  • отсутствие слепых зон;
  • свободное передвижение по рядам;
  • ориентация на панорамный вид, а не на боковые элементы, и целостное восприятие дорожной ситуации сзади;
  • контроль за поведением задних пассажиров.

Панорамное зеркало

Многосекционные зеркала

Модели состоят из отражающих поверхностей разного типа. Это практически устраняет «мертвые зоны».

Многосекционное зеркало

Защита от ослепления

При выборе, какие зеркала поставить на ваз 2114, если часто приходится ездить в условиях плохой видимости, обратите внимание на варианты с антиослеплением. Зеркало с антиослеплением

Зеркало с антиослеплением

Клиновидное покрытие

Поверхности отражающих слоев размещены под углом друг другу. Два положения слоев, для работы днем и ночью, переключаются вручную или электроприводом. Днем изображения отражаются от зеркальной поверхности, а ночью от наружной стеклянной поверхности.

Жидкокристаллический отражающий слой

Слой из жидких кристаллов находится между двумя стеклами и в обычном режиме отражает объекты с нормальной яркостью. При ослепляющем свете кристаллы меняют свою характеристики и снижают яркость изображения. Прозрачность кристаллов определяет электронная система управления.

Тонировка

Тонирование специальными пленками ослабляет свет, который слепит водителя. Но эффективность тонировки зависит от индивидуальных качеств водителя.

Стоимость и комплектация

Ориентировочно цена одного такого зеркала начинается от 700 руб. Стоимость может существенно различаться в зависимости от комплектации. На рынке появились новые левые электрические зеркала с асферическим отражающим элементом, при этом правое – обыкновенной сферической формы.

Электрические зеркала такого плана находятся в специальном защитном кожухе – он позволяет надежно защитить стекло зеркала от любых повреждений. Также данные модели имеют противоослепляющие светоотражатели различных оттенков. В комплекте имеются накладки. Они из черного пластика, и их сразу же можно красить в цвет кузова. Продают варианты специально для любителей тюнинга – с повторителями сигнала поворота. Такие детали добавят привлекательности и уникальности к внешнему виду машины.

Установка и подключение зеркал с подогревом на ВАЗ 2114

Сегодня мы обсудим вопрос установки и подключения зеркал с подогревом на автомобили ВАЗ моделей 2114, 2109 и 2110. Отечественные машины в большинстве случаев идут с боковыми отражателями без функции нагрева, что, конечно, портит впечатление и удовольствие от эксплуатации, особенно в зимний период. Поэтому с нашей погодой и климатом установка деталей с возможностью нагревания просто необходима.

Принцип работы.

В основном, большинство таких деталей состоят из электрического нагревателя, кнопки управления, либо же панели управления и электропроводки. Электросхема детали подключается бортовой схеме, а также к сети авто. Во время нажатия соответствующей кнопки, схема замыкается и нагревание активируется. Благодаря такой системе лед оттаивает, и стекла не запотевают.

Информация об установке.

Перед тем как поменять боковые отражатели, стоит узнать о способах, которые могут быть использованы вами.


Вы можете приобрести уже готовые детали, в которых присутствует функция нагревания, но можно и также заняться созданием рефлекторов своими руками. Так как цена готовых запчастей может немного ударить по вашему карману. Можно выбрать вариант покупки запчастей по отдельности, после чего собрать их в готовую цельную деталь. Но самый дешевый способ, это, естественно, сборка устройства для тюнинга своими руками. Тут цена будет опущена до минимума, а эффективность работы, наоборот – будет на высоте. Тем более, проводя все работы по установке своими руками, вы сможете максимально оптимизировать реле и все принципы работы. Также можно рассмотреть возможность установки отражателей с ВАЗ 2110 на ВАЗ 2114, так как штатные крепления в этой модели идеально подходят и располагают для такой операции. Помимо этого, они идеально установятся и на ВАЗ 2109.

Метод с лампами накаливания.

Один неплохой метод, а помимо этого и дешевый, заключается в установке в отражатели ламп накаливания автомобильного типа. Такие лампы обладают достаточной мощностью (21 Ватт) для того, чтобы за пару минут растопить любое замерзшее стекло. Идеальным выходом такого способа считается установка двух лампочек по 10 Ватт каждая, при этом нагрузка будет не так велика, а результатом такого тюнинга вы будете непременно довольны.

Отражатели на ВАЗ 2114.

Как мы уже сказали, пожалуй, наиболее крупной категорией авто, на которых в штатной комплектации отсутствует подогрев боковых рефлекторов, являются автомобили ВАЗ. Если вы уже определились с типом приобретаемого или создаваемого своими руками устройства, можно переходить к его установке на вашу машину. Вам совершенно не обязательно проводить демонтаж и разборку корпуса зеркала, от вас требуется выполнение лишь следующих операций: 1. Отогните корпус рефлектора против движения авто, для чего потребуется приложить некоторые усилия. 2. Снимите белый штифт и выньте его из корпуса. Штифт вы сможете увидеть в щель, которая образуется после демонтажа корпуса. 3. Выверните зеркальный элемент в любую из сторон, в которую вам удобно, для того чтобы можно было добраться до элемента. 4. Теперь следует приложить усилия к центру отражателя, для того чтобы оно вышло из защелки. Поздравляем, деталь демонтирована. Вам осталось сделать все в обратной последовательности, для того, чтобы новая деталь, по окончании тюнинга, была установлена правильно.

Альтернативные модели, монтаж зеркал с электроприводом

Самыми известными производителями на отечественном рынке являются НПК «Политех» и «Эргон». Купить можно модели и от японских производителей. Конструкция альтернативного изделия позволяет монтировать его в имеющиеся выходы без дополнительных доработок. Жесткое массивное основание в месте крепления к машине предотвращает излишнюю вибрацию при движении по неровным дорогам.

Такие электрозеркала помещены в специальный защитный кожух, который надежно уберегает стекло от механических повреждений. Изделия снабжены противоослепляющими светоотражателями нейтрального, голубого или золотистого оттенков. Модели имеют дополнительные декоративные накладки.

Установив такие накладки на зеркала ВАЗ, вы можете гарантировать уникальный внешний вид своего средства передвижения. Как и в других автомобилях, накладки на зеркала ВАЗ крепятся на обезжиренную поверхность при помощи специального скотча. Склеиваемым поверхностям дают выстояться при стабильных погодных условиях несколько дней.

Монтаж зеркала ВАЗ стандартный и не занимает много времени. Первым делом откручивают старое, стандартное изделие, которое крепится всего тремя болтами. Далее необходимо подключить электрические элементы для управления, складывания и обогрева. Цепь замыкают параллельно цепи электроподъемников и выводят клавиши регулировки в салон.

Технические характеристики

Любые модели должны соответствовать следующим критериям:

  1. Четкое отражение. Все детали должны быть видны даже при тряске и раскачивании.
  2. Обзорность. Дорога за автомобилем должна быть видна до линии горизонта.
  3. Отсутствие искажений цвета и форм.
  4. Отделение салонного зеркала при аварии. Конструкция должна сложиться или отломиться при ударе головой.
  5. Сложение наружных зеркал. Они должны складываться при внезапном столкновении.
  6. Безопасность. Отсутствие острых углов, осколков при повреждениях и т.д.
  7. Размеры. Внешний корпус не должен выступать за корпус автомобиля больше чем на 20 см.

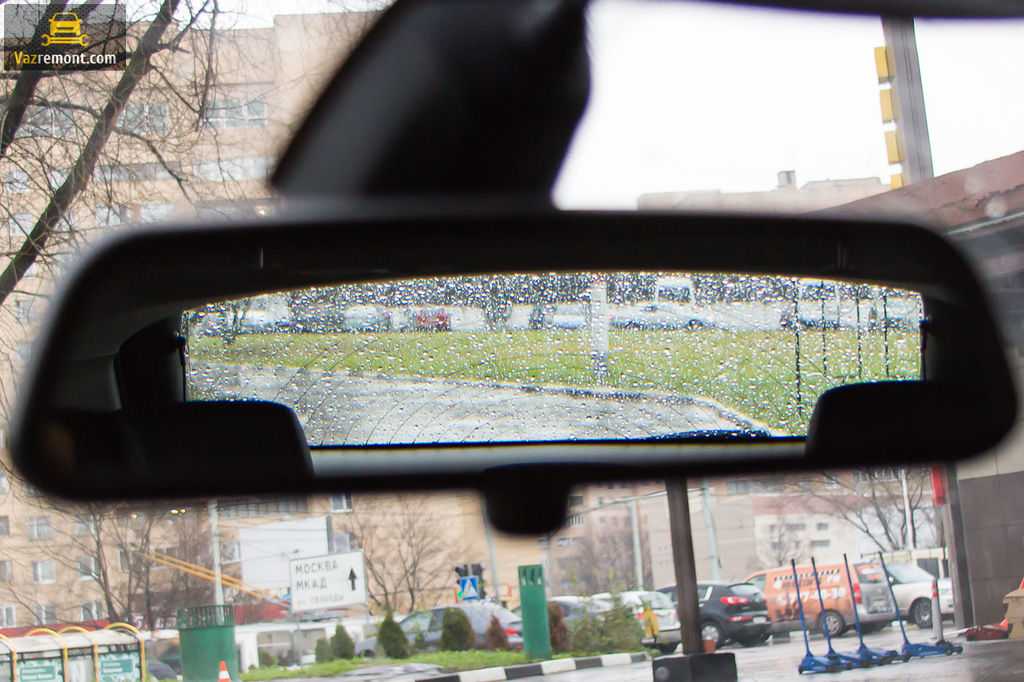

Салонное зеркало ваз 2114

Чем закрепить и как приклеить новое

Если вы успешно демонтировали зеркало самостоятельно, то вернуть его обратно не составит никакого труда. Как правило, все действия совершаются в обратном порядке.

А вот подбору клея стоит уделить особое внимание, так как далеко не каждый подойдёт для этого процесса

необходимо правильно выбрать клей для крепления зеркала к лобовому стеклу

Выбор клея

Существует три вида составов для приклеивания зеркал:

  • химически отверждаемые;
  • светоотверждаемые;
  • составы на основе эпоксидной смолы.

Состав со смолами хорошо подействует только в том случае, если дать ему как следует просохнуть. Обычно на это уходит от 10 часов до суток. При этом деталь всё время должна быть плотно прижата. Такой подход не очень удобен, поэтому подобные средства в быту не применяют.

Светоотверждаемые смеси действуют при воздействии специальных ультрафиолетовых ламп. Это один из самых распространённых методов на производстве. Однако, если вы не являетесь счастливым обладателем лампы, приобретать такой состав не стоит. Солнечный свет, особенно рассеянный, не способен оказать достаточное влияние.

По этим причинам наибольшей популярностью пользуются химически отверждаемые составы. Специальный отвердитель запускает процесс полимеризации. Как правило, они состоят из самого клея и аэрозольного активатора, хотя встречаются и однокомпонентные составы.

Обратите внимание, что некоторые материалы нельзя использовать для приклеивания зеркала

  • бытовой суперклей;
  • двусторонняя клейкая лента.

Клеевой компонент обоих материалов имеет такой состав, что при использовании на стекле или металле он не сможет застыть полностью. Высокая температура воздуха внутри салона или нагрев стекла от солнечных лучей размягчат его, и зеркало отпадёт. Пользоваться бытовыми клеями можно только в том случае, если зеркало упало совершенно неожиданно, и теперь вам нужно срочно доехать до автосервиса.

Макс

https://homo-habilis.ru/v-garazhe/223-chem-prikleit-zerkalo-zadnego-vida-v-avtomobile

Как приклеить к лобовому стеклу

Подобрав подходящий клей, можно приступать к возвращению зеркала заднего вида на его законное место. Выберите для этого тёплый день или установите обогреватель в гараже: температура воздуха должна составлять от 20 до 25° C.

процесс нанесение клея на платформу держателя

  1. Очистьте платформу держателя от остатков старого клея.
  2. Слегка зашкурьте поверхность держателя для улучшения сцепляющего эффекта.
  3. Таким же образом зашкурьте участок лобового стекла в месте склейки.
  4. Обезжирьте держатель и участок стекла.
  5. Нанесите клей тонким слоем на держатель.
  6. Распылите специальный активатор на место крепления детали.
  7. Приложите клеевую сторону детали к стеклу. Постарайтесь попасть в след, оставшийся от предыдущего раза.
  8. Крепко прижмите зеркало к стеклу и держите в течение времени, указанного на упаковке.
  9. Убедившись, что деталь крепко держится на своём месте, очистьте зеркало от остатков активатора и клея вокруг держателя.
  10. Установите лобовое стекло на своё место (если вы снимали его), согласно руководству по эксплуатации.

Готово! Если вы чётко следовали всем инструкциям, зеркало выглядит так, будто установлено на заводе или как минимум в автомастерской.

Как установить на кронштейне

Если при демонтаже вы не стали отделять платформу кронштейна от стекла, собрать его будет ещё проще. Для этого найдите фиксирующий элемент: им может оказаться винт или защёлка. После этого соедините ножку кронштейна с платформой.

Боковые

Причин для снятия боковых зеркал также может быть множество. Но преимущественно это замена, покраска или же установка системы подогрева.

Вне зависимости от ситуации конкретно с вашим ВАЗ 2114, первым делом придется снять элементы. Как это сделать?

Боковые зеркала

Демонтаж

Снятие боковых зеркал — задача не сложная. Здесь для работы потребуется только отвертка. Быть может, не одна.

  1. Подденьте заглушку, которая располагается на ручке управления боковым зеркалом.
  2. За заглушкой находится винт, который нужно открутить крестообразной отверткой.
  3. Уберите треугольную заглушку. В случае с ВАЗ 2114 она удерживается за счет специальных фиксаторов. Так что для снятия нужно аккуратно отщелкнуть фиксаторы. Воспользуйтесь плоской отверткой, чтобы поддеть заглушку и снять без особых проблем.
  4. Далее перед вами возникают три крепежных винта.
  5. Открутив их, вы тем самым снимите боковое зеркало.
  6. Проделайте аналогичную процедуру со вторым элементом заднего обзора.

Как видите, снять компоненты довольно просто, крепление предусмотрено элементарное. Во многом за это и любят отечественные автомобили, поскольку разобрать и собрать большинство узлов способен даже человек без особого опыта.

Процесс демонтажа

Разборка

Не факт, что вам потребуется менять полностью элемент заднего обзора в сборе. Следовательно, необходимо разобраться, как правильно и аккуратно разобрать боковое зеркало.

Для этого существует несколько способов, каждый из которых имеет свои особенности.

  1. Надавите изнутри на пластиковый корпус, а держатели отщелкните плоской отверткой. Этот способ нельзя назвать надежным, поскольку достаточно велика вероятность поломать само зеркало.
  2. Второй метод еще более рисковый, поскольку он предусматривает быстрое нанесение удара стеклом о поверхность. Поверхность выбирайте мягкую, типа резины. Это позволит быстро и без проблем снять и разобрать элемент. Наносите легкий, но быстрый удар.
  3. Для замены пластикового корпуса или главного крепежа, требуется достать регулировочную тягу и штифт. Сборка проводится ровным счетом в обратной последовательности.

https://youtube.com/watch?v=4nl81pbNsMw

Подогрев

Если вы ездили на иномарках и особенно зимой, то могли по достоинству оценить все прелести наличия обогрева на наружных зеркалах.

ВАЗ 2114 такой опции лишен, однако это не помешало сторонним производителям изготовить целый ряд изделий, оснащенных подогревом.

Откровенно говоря, намного проще потратить около 800-900 рублей на покупку готового бокового зеркала с подогревом, нежели пытаться сделать обогрев своими руками. Это лучше с точки зрения надежности и безопасности.

Особенность установки заключается только в том, что, в отличие от обычного элемента заднего обзора, вам потребуется не только установить корпус на посадочное место, но и дополнительно подключить проводку к системе питания вашего авто. Вот и все.

Зеркало с подогревом

Для справки добавим, что сегодня на рынке представлены комплекты для самостоятельного утепления. В его состав входит три компонента:

  • Проводка;
  • Лампочка (именно она создает эффект обогрева зеркала);
  • Утеплительный материал (не дает теплу от лампы тратиться понапрасну, выходить из корпуса).

Регулировка

Чтобы обеспечить себе необходимый уровень обзора всего происходящего позади вас, нужно правильно отрегулировать боковые зеркала. Сделать это не сложно, поскольку внутри салона предусмотрены соответствующие регулировочные ручки. Другой вопрос — какой является правильная настройка?

  1. При правильной настройке при взгляде в зеркало вы должны видеть всю боковую часть дорожного полотна.
  2. При движении вы должны хорошо просматривать соседнюю полосу и автомобиль, который двигается рядом с вами.
  3. Если зеркало стоит правильно, вы увидите в нем край кузова собственного автомобиля. За счет этого правильно определяется расстояние между вами и соседней машиной.
  4. В боковом элементе должно отражаться не более 5 процентов вашей машины.
  5. Дорожное полотно занимает около 50 процентов нижней части стекла при правильной настройки.
  6. Если вы опускаете зеркало вниз вручную для более удобной парковки, не забудьте вернуть их в исходное положение.

Пример правильной регулировки

Проверка регулировки должна осуществляться исключительно на ровном участке дороги. Так вы получите наиболее точный результат настройки.

Очевидно, что поменять зеркала — это задача очень простая. В этом плане ВАЗ 2114 сконструирован просто, но надежно. Пара болтов, несколько фиксаторов, декоративные заглушки — вот все элементы, которые нужно снять для получения результата. Не вызывает проблем и процедура обратной сборки. Так что дерзайте!

 Загрузка …

Отопительное соединение

Зачастую два провода оставляют нагревательный элемент. Вы можете подключить их по своему усмотрению. Так как отопление должно быть включено вместе с обогреваемым задним окном, шнуры из зеркал могут быть прикреплены непосредственно к этому элементу. Если вам нужно нагреть зеркала независимо от заднего стекла, вам понадобится реле и кнопка питания, а также предохранитель на 10 ампер. Если кнопка рассчитана на 10 А, вы можете обойтись без реле.

Отопительная система изготовлена ​​из импровизированных материалов с лампочкой. Это самое универсальное решение. Необходимо немного изменить корпус. имеется тепловой экран из фольги. Затем поместите патрон с лампой в корпус и прикрепите его там, чтобы лампа не касалась тела или зеркала.

Тюнинг боковых зеркал и установка зеркал заднего вида на ВАЗ 2113, 2114, 2115

Боковые зеркала заднего вида Ваз 2113 – произведем установку. Штатные зеркала, которые установлены на Ваз 2113 слишком маленькие и неудобные, по ним сложно обеспечить для себя достаточный обзор. Плюс к этому они без подогрева, в морозную погоду на них образуется наледь. Приобретаем новый комплект боковых зеркал, которые имеют травмобезопасный корпус, у них более широкий сектор обзора, улучшенная видимость, обогрев и тросовый привод регулировки. Такие зеркала можно найти в специализированном магазине, причем стоят они не так дорого.

В данном комплекте зеркала оборудованы специальной защитной накладкой черного цвета. Ее можно перекрасить под цвет вашего автомобиля. Голубой оттенок зеркала обеспечивает противоослепляющий эффект. Посадить на крепления зеркала очень просто, нужно всего лишь затянуть винты крепления. Сложности возникают с отверстием, по которому проходит тросовый привод, у него слишком маленький диаметр и его придется растачивать. Для этого нужно приготовить специальные инструменты: электрическая дрель с соответствующим сверлом или шуруповерт с насадками для расточки. Далее демонтируем панель внутренней обивки и специальный экран на двери, который предотвращает попадание влаги и грязи.

Зеркала заднего вида являются неотъемлемым атрибутом современного автомобиля. Они необходимы для безопасного движения по дорогам. Без них невозможно обойтись при перестроениях, движении задним ходом, выезде на дорогу. Очень большое значение имеют качественные характеристики боковых зеркал ВАЗ 2114. К ним можно отнести сектор обзора, качество отражения.

Серийно устанавливаемые боковые зеркала не всегда удовлетворяют требованиям современной жизни на дороге.

К недостаткам можно отнести недостаточный угол обзора, незначительные диапазоны по регулировке. Альтернативные боковые зеркала имеют большое количество преимуществ. Среди которых можно найти обогрев стекла, предотвращающий появление ледяной «корки», затемнение зеркальной поверхности, защищающее глаза от ослепления фарами позади идущих автомобилей. Кроме функционального назначения, тюнинг боковых зеркал ВАЗ 2114 улучшает внешний вид автомобиля. Зеркала могут дополняться повторителями поворотов. А самое главное, что конструкция крепления боковых зеркал сделана таким образом, что без каких-либо доработок крепится в штатные места автомобиля ВАЗ 2114.

Последовательность действий по установке зеркал.

• Независимо от вида выбранных зеркал, подготовка к установке одинакова. Для этого снимают ручку управления зеркалом и обшивку передней двери. • Берут тонкую плоскую отвертку, поддевают внутреннюю облицовку зеркала и снимают ее. • Крестовой отверткой выкручивают винты крепления стандартного зеркала, затем снимают его. • Теперь в зависимости от выбранного бокового зеркала на автомобиль, выбирают один из вариантов его установки. • Для установки зеркал с подогревом вырезают шаблон для разметки, поставляющийся в комплекте с боковыми зеркалами, прикладывают и с помощью острого предмета наносят разметку на поверхность двери. • Теперь понадобится круглый напильник. С его помощью увеличивают диаметр отверстий до «шаблонных». • Укладывают жгуты для обогрева в двери, затем через гофрированный кожух в салон и подключают согласно прилагаемой инструкции (обычно параллельно обогревателю заднего стекла). • С помощью трех винтов закрепляют боковое зеркало на двери, под которые нужно подложить большие шайбы, также поставляемые в комплекте. • Верхний саморез должен пройти через отверстие механизма регулировки бокового зеркала. • Дальше устанавливается ручка управления зеркала. • Затем проверяют работоспособность установленных зеркал. Включают обогрев и наблюдают за температурой зеркала. Если оно стало теплым, значит все нормально работает. Можно собирать обшивку двери.

Примечание по установке боковых зеркал на автомобиль.

Отличие установки боковых зеркал с указателями поворота в том, что шаблон, по которому дорабатывают крепление, немного другой. И провода, идущие от зеркала, подключают не к обогревателю, а к повторителю поворота (параллельно).

Подключение

Подключение центрального замка. Используем схему из двух реле, чтобы не лезть под панель к блоку ЦЗ:

Подключение подогрева зеркал (к жгуту проводов под порогом водителя)

Подключение поворотников зеркал:

  • Вариант 1: Тянуть провод от указателя поворотов на крыле.
  • Вариант 2: К жгуту проводов под порогом водителя (синий — левый поворотник; сине-белый — правый).

Провода от электростеклоподъемников переносим от штатных кнопок в новый блок с джойстиком.

Для Lada Kalina и Granta с боковыми зеркалами с подогревом и электроприводом (без указателей поворотов):

В новом зеркале фишка с шестью проводами, а в старой только пять. Тянем шестой контакт, который используется для работы поворотников.

Процесс установки наружных зеркал от лифтбека на седан Lada Granta также показан на видео:

А вы рассматриваете замену старых зеркал на новые с повторителями поворотов?
