Трубка от расширительного бачка к радиатору

Какую крышку расширительного бачка купить

Главным правилом выбора считают подбор аналога оригинальному запорному элементу.

При возможности требуется брать родные запчасти или схожие с ними. Учитывают, что различные модели автомобилей имеют отличные по характеристикам и конфигурации крышки. Примером будет одно клапанная крышка, которая часто ставится на иномарки. Клапан в таком случае работает и на удержание и на сброс давления в системе.

Правила выбора крышки расширительного бачка:

Подбор аналогичной модели крышки.
Проверка работоспособности в магазине или сразу после покупки.
Обращают внимание на наличие специальных маркировок, чтобы исключить подделки.
Выбор делают из продукции проверенных брендов, которые заслужили положительную оценку у автомобилистов.
Рабочие показатели крышки должны соответствовать требуемым показателям системы охлаждения.

Эти правила выбора помогут приобрести качественную запчасть, которая прослужит длительный период времени.

Способы расчета расширительного бака для отопления

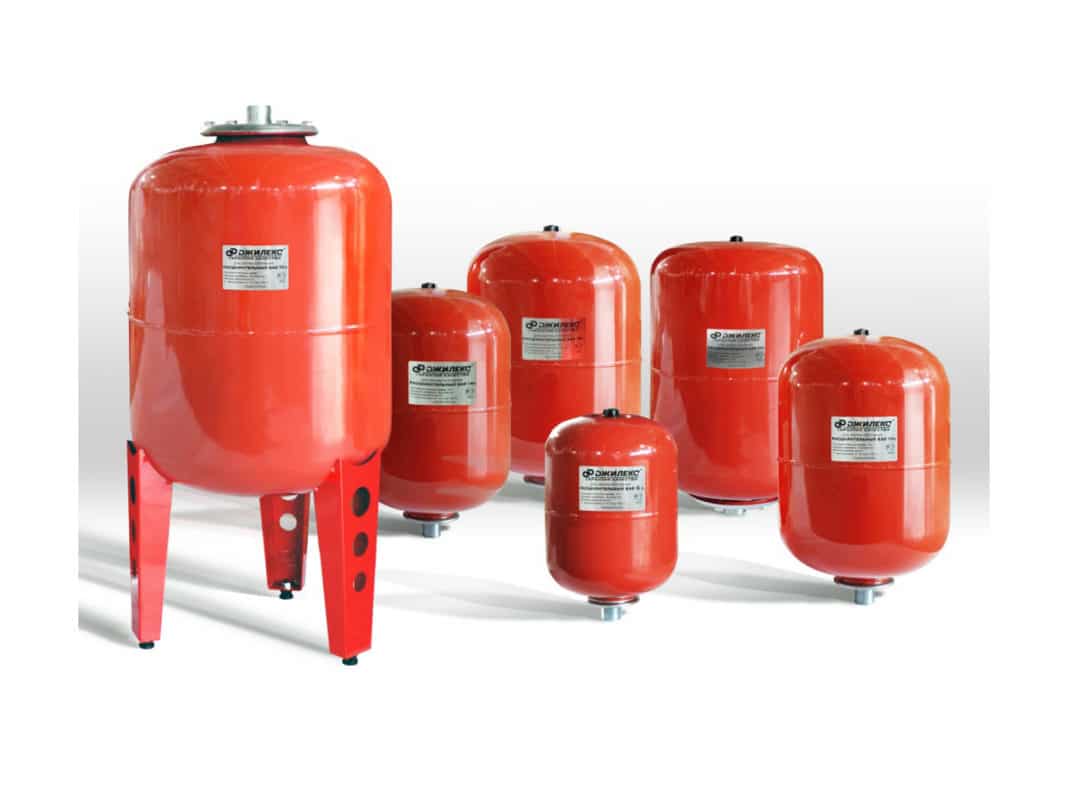

Расширительные баки для системы отопления Как рассчитать объем расширительного бака? Существует способ общего подбора – объем мембранного сосуда подбирают из расчета 10% от общего внутреннего объема всего отопительного комплекса.

Чаще используют точный расчет по формулам. Его под силу провести любому человеку с помощью калькулятора. Объем расширительного бака для отопления рассчитывается по формуле:

А = ВхС/К, где В – объем теплоносителя; С – показатель теплового расширения теплоносителя; К – показатель эффективности мембранного бака.

Расчет объема теплоносителя производят тремя методами:

  • Геометрический – по внутреннему объему отопительных приборов, котла и трубопроводов;
  • При заполнении системы – по прибору учета или сложением при ручном заполнении;
  • Обобщенный метод – на 1 кВт тепловой мощности котла принимается 15 литров в объеме системы.

Обобщенный метод имеет уточненную модификацию в зависимости от типа приборов отопления. При использовании радиаторов количество воды в них составляет в среднем 11 литров, в конвекторах – 7 литров, в контуре теплого пола – до 18 литров. Объем теплообменника указан в паспорте оборудования, количество воды в трубопроводах можно определить, посчитав их протяженность и внутренний объем. Эти показатели суммируются (котел, трубы, приборы) – результат составляет общий объем комплекса отопления.

После расчета объема системы производится по следующей формуле:

К = (ДМ – ДБ)/(ДМ+1), где ДБ – максимальное давление теплоносителя, обычно принимается равным давлению срабатывания предохранительного клана на группе безопасности (3 атм.); ДБ – установленное давление воздуха в воздушной камере расширительного бака.

Показатель теплового расширения воды составляет 4% при нагреве до 95 градусов Цельсия. В случае наличия в составе теплоносителя незамерзающих фракций показатель увеличивается в зависимости от процентного содержания добавок. При 10% добавки в общем объеме показатель воды 4% умножают на поправочный коэффициент 1.1, при 30% – на 1.3 и так далее.

Проверка клапанов крышки расширительного бачка

Проверка работоспособности крышки может проводиться несколькими способами. Лучшим вариантом считают обращение в сервисный центр, так как там имеется необходимое оборудование, которое позволит установить точное рабочее давление и любые дефекты в работе.

При самостоятельном варианте проверки функциональности клапанов обращается внимание на то, что каждый клапан имеет свой тип проверки. Для предохранительного типа клапана порядок действий достаточно прост:

Для предохранительного типа клапана порядок действий достаточно прост:

  1. Прогревается двигатель.
  2. Откручивается крышка при работающем автомобиле.
  3. Появление шипящего звука означает наличие сдерживания давления, то есть клапан в рабочем состоянии.

При выявлении дефектов у клапана при нагнетании давления обращают внимание на патрубки СОД. Если они деформированы, то клапан является неисправным

При проверке клапана выкручивают крышку и нажимают на патрубок, деформируя его. Далее при таком положении патрубка крышка закручивается. Если патрубок снова приобрел свою начальную форму после закрытия крышки и устранения давления на него, то клапан работает исправно.

Для более надежного способа потребуется насос с манометром, расширительный бачок и проверяемая крышка. Все отверстия глушатся пробками.

При накачке фиксируется момент щелчка и пропуска воздуха через пробку. Нормой для полноценного функционирования считают показатели в 1.1–1.5 кгс/см2. Если в дальнейшем при накачке шипение только усиливается, то клапаны исправно работают. После окончания процедуры проверяют крышку на удержание. Если открытие сопровождается стандартным шипением, то пропускной элемент не имеет дефектов и удерживает требуемые показатели давления.

Назначение расширительной ёмкости

В системах охлаждения различных автомобилей содержится от 5 до 20 и более литров незамерзающей жидкости — антифриза (тосола). В процессе эксплуатации двигатель, а вместе с ним и антифриз разогревается от низкой температуры зимой до высокой в летний период.

Во время работы двигателя в расширительном баке возникает давление около 1 Бар

Поскольку любая жидкость расширяется в объёме при нагревании, в охладительном контуре авто образуется излишек, который нужно куда-то направить. Антифриз является средой несжимаемой, поэтому при расширении он создаст в системе высокое давление, способное разорвать патрубки и соты радиаторов. И наоборот, при охлаждении жидкость уменьшится в объёме и создаст разрежение (вакуум), воздействующий с такой же силой.

Чтобы обеспечить нормальную работу системы охлаждения силового агрегата и избежать скачков давления, в неё интегрирован расширительный бачок. Его функции следующие:

  • воспринимать дополнительный объём антифриза, расширяющегося при нагреве;
  • сбрасывать излишки давления через пробку со встроенным предохранительным клапаном;
  • отдавать жидкость обратно в систему при остывании мотора, препятствуя возникновению воздушных пробок.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег

При этом на подачю или на обратку работает насос — неважно

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.
