Самостоятельная регулировка автомобильных фар

В каких случаях может понадобиться регулировка света фар

Заводские регулировки светотехники в автомобиле может сбить длительная езда по неровным дорогам. Многочисленные ямы, выбоины и трещины в дорожном полотне приводят к постепенному сбою настроек. В результате оптика начинает направлять пучки света в неправильном направлении.

Регулировка света фар также может потребоваться, если:

  • произошло ДТП, в результате которого пострадала передняя часть машины;
  • автомобилист заменил фары или элементы головного освещения на транспортном средстве;
  • на автомобиль были установлены противотуманные фары (ПТФ);
  • произошла замена шин или дисков на аналоги, отличающиеся по размерам;
  • был произведен ремонт или изменена жесткость подвески автомобиля.

Также стоит заняться корректировкой светового потока, если вы самостоятельно заметите ухудшение видимости во время поездок в темное время суток.

Наконец, автовладельцам рекомендуется отрегулировать фары перед поездкой на техосмотр или автопутешествием на дальнее расстояние.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

  • попадание в крупную выбоину на высокой скорости;
  • неисправность корректора;
  • последствия легкого ДТП;
  • установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Последствия неправильной регулировки оптики

Количество факторов, которые могут привести к ДТП, значительно возрастает в темное время суток. Поэтому исправно работающие фары – главный залог безопасности водителя. Автомобильная оптика ближнего света должна освещать дорогу на 30-40 метров вперед, захватывая при этом небольшую часть правой обочины. Если это условие не соблюдается, необходимо выполнить регулировку света фар.

Последствия, к которым может привести неправильная настройка автомобильной оптики, могут быть крайне неприятными.

  1. Сильный наклон фар вниз приводит к повышенному напряжению водителя: ему приходится постоянно напрягать зрение, чтобы тщательнее всматриваться в плохо освещенную проезжую часть.
  2. Если свет фар направлен под большим углом вверх, это может привести к ослеплению автомобилистов, едущих во встречном направлении, и создать аварийную ситуацию на дороге.
  3. Недостаточное освещение обочины также может стать причиной дорожно-транспортного происшествия, если водитель вовремя не заметит на краю дороги человека или препятствие.

Как самому отрегулировать фары автомобиля

Когда заменили стандартные лампы на светодиодные, но освещение ночной дороги не стало лучше, тогда пора проверить регулировку фар. Возможно, они светят слишком высоко, ослепляя встречных водителей и освещая небо или слишком низко, световой пучок попадает под передний бампер, а дороги не видно.

Сегодня расскажу, как своими руками отрегулировать угол наклона фар головной оптики, используя подручные средства и стену гаража, не прибегая к услугам СТО. Эта инструкция пригодится для владельцев любых марок авто, не только отечественных. Так как принцип регулировки фары одинаковый, отличия только в техническом плане: где находятся регулировочные винты, как к ним добраться и т.д.

Этап подготовки

Перед тем как отрегулировать сигнальные фонари на машине, нужно позаботиться о том, чтобы подготовиться к работе должным образом. Настройка света фар должна обеспечить требуемую точность, в противном случае эта процедура не будет иметь никакого смысла, вы только зря потратите время и силы.

Чтобы отрегулировать свет фар, вам придётся делать на стене пометки и чертить линии. Для этого запаситесь кусочком мела или скотчем, хотя мел в данной ситуации будет предпочтительней.

Для качественной регулировки фар необходимо найти ровную горизонтальную площадку

Перед тем как отрегулировать фары, убедитесь, что они расположены на рабочей высоте. Для этого проверьте следующие факторы:

  • Уровень давления воздуха в колёсах;
  • Равномерность давления воздуха в колёсах;
  • Исправность подвески;
  • Распределение всей нагрузки на колёса должно быть равномерным;
  • До отказа заправьте бак горючим.

На этом подготовительная фаза завершается и может начинаться настройка света фонарей

Это процедура, которая для всех марок автомобилей одинакова, и неважно, что имеется в виду – регулировка фар Форд Фокус 2 или регулировка фар ВАЗ 2110

Есть машины, в которых ближний свет фар совмещён с дальним, и есть марки, где эти системы разделены. Разница заключается только в том, что в машинах с раздельной системой придётся каждый фонарь настраивать отдельно, в то время, как в совмещённой системе достаточно настроить ближний свет, дальний – автоматически становится на своё место.

Подготовительные мероприятия

Практика наглядно показывает, что вовсе не обязательно всякий раз ездить в автосервис, платить деньги и доверять работу специалистам. В регулировке фар своими руками нет ничего особо сложного. Процедура имеет свои нюансы. Но при грамотной подготовке удаётся всё выполнить самостоятельно

Тут важно начать с нескольких аспектов, о которых новички часто забывают по причине неопытности. Подготовительные мероприятия включают в себя несколько обязательных моментов

А именно:

Прежде чем приступить к самой регулировке, нужно убрать всё лишнее из багажного отделения. Только не извлекайте стандартный набор инструментов, запасное колесо, аптечку и прочие предметы, которые обязательно всегда должны присутствовать в автомобиле. То есть задача заключается в том, чтобы создать условия, соответствующие стандартной загрузке транспортного средства;
Обязательно проверьте положение кузова. Он также должен находиться в стандартной позиции. А потому следует проверить давление в колёсах, подкачать или спустить их по мере необходимости. Показатели давления должны быть в соответствии с параметрами, предусмотренными автопроизводителем. Их можно узнать, открыв крышку топливного бака. Большинство компаний наносят информацию туда;
Попросите помощи у помощника. Если работать с напарником, процедуру удастся значительно ускорить

Но тут ещё важно, чтобы вес обоих человек был примерно одинаковым;
Очистка. Перед началом работы нужно провести небольшую чистку оптики от загрязнений

Воспользуйтесь чистой водой и мягкими губками. При необходимости возьмите мыльный раствор, если на фарах присутствуют следы масла или более стойкие загрязнения, которые обычной водой не удаляются;
Регулировочные винты. Их также следует обработать, воспользовавшись проникающей жидкостью. Если винты долго не использовали, они могут тяжело крутиться. Лучше предварительно их смазать;
Ослабляются крепления и проводится проверка надёжности посадки фары в нише;
Ровная площадка и стена. Это тот этап, который у многих вызывает наибольшие сложности. Поверхность, где стоит автомобиль, обязательно должна быть ровной. Напротив передней части транспортного средства освобождается также ровная стена. На неё потребуется нанести разметку, в соответствии с которой автовладельцем будет осуществляться сама регулировка.

Подготовка не займёт много времени, но требует тщательного подхода. Если один раз сделать разметку и иметь в распоряжении ровную площадку, тогда в дальнейшем будет намного проще самостоятельно заниматься регулировкой.

Разметка

Нанести разметку не очень сложно. Но тут лучше иметь в распоряжении наглядную схему. Вообще же требуется выполнить несколько условий:

  • Чтобы без посторонней помощи правильно отрегулировать фары, нужно разместить машину в 2 метрах напротив стены, где будет наноситься разметка. Далее указывается центр самой машины и центральная ось самой оптики;
  • Теперь отмечается расстояние между поверхностью пола и фарой, которую нужно отрегулировать;
  • От центра лампы делается разметка до центра авто;
  • Также отмечается линия ровно на 5 см. ниже, чем нанесённая ранее. Эта черта будет соответствовать расположению фары от поверхности пола;
  • Теперь от стены нужно сдать назад на 7 метров;
  • Точки, которые соответствуют правильным центрам каждой лампы, соединяют с линией, дополненной ещё 3 вертикальными отрезками (от центра авто и от центра фар).

В действительности всё выполняется довольно легко. Потому не переживайте, что у вас может что-то не получиться.

Возьмите схему, перерисуйте её согласно положению вашего транспортного средства. Разметка играет ключевую роль. Если она окажется неправильной, настройка оптики по ней не позволит достигнуть нужного результата. Не стоит рисковать, когда вы не уверены в собственных силах, отсутствуют необходимые условия или просто нет времени. Лучше обратиться за помощью к специалистам. Услуга стоит не так много. Зато в автосервисах имеется специальное оборудование, подготовленные стенды и квалифицированные специалисты. Для них не составит труда правильно отрегулировать положение всех ламп, которые входят в переднее освещение вашего транспортного средства.

Когда и для чего нужно регулировать фары автомобиля

В идеале настройка света фар автомобиля должна проводиться как минимум 1 раз в год, кроме случаев преждевременных изменений конструкции авто, замены лампочек и других вмешательств. Проверку нужно осуществлять вне плана, если на дороге ощущается недостаточная или неправильная освещённость.

С течением времени от фар может поступать поток недостаточной силы из-за их покрытия грязью, не исключение и внутреннее загрязнение. Для очистки стекла или отражателя иногда приходится снимать фару полностью. Когда оборудование будет вымыто, его приходится снова монтировать в посадочное место, только обязательно нужно проверить направление света. При нарушении угла падения потока и местоположения светового пятна нужна повторная настройка.

Регулировка проводится обязательно при установке нового светового прибора. Не играет принципиальной роли, что конкретно было заменено, лампочка, вся фара или элемент электрической цепи. Если работы проводились в автосервисе, нужно убедиться в проведении подстройки. В других случаях выполняется регулировка света фар своими силами.

Современные автомобильные лампы излучают очень яркий свет, который при неправильной установке фары ослепляет встречных водителей

Профессионалы отмечают необходимость проводить проверку фар при смене шин и дисков, а также при ремонте или замене элементов подвески, а также багажника. Изменение нагрузки на одну из сторон авто или несущественное изменение высоты подвески приводит к задиранию или опусканию света фар. Стоит следовать правилу – лучше проверить, чем попасть в неприятную ситуацию

Особенно тщательно нужно следить за состоянием освещения при планировании дальних поездок, на трассе заметить и вовремя среагировать на препятствие особенно важно

Наименьшей, но наиболее вероятной неприятностью, может стать штраф за неверную настройку света, цена ошибки – 500 рублей. Если халатность повлекла к ущербу – 2,5–5 тыс. рублей, а при нанесении вреда человеку или сильного ущерба – до 25 000 рублей с лишением прав на 2 года.

Видео-инструкция по регулировке фар своими руками

Первый метод

Когда с разметкой всё завершено, можно приступить к настройке света:

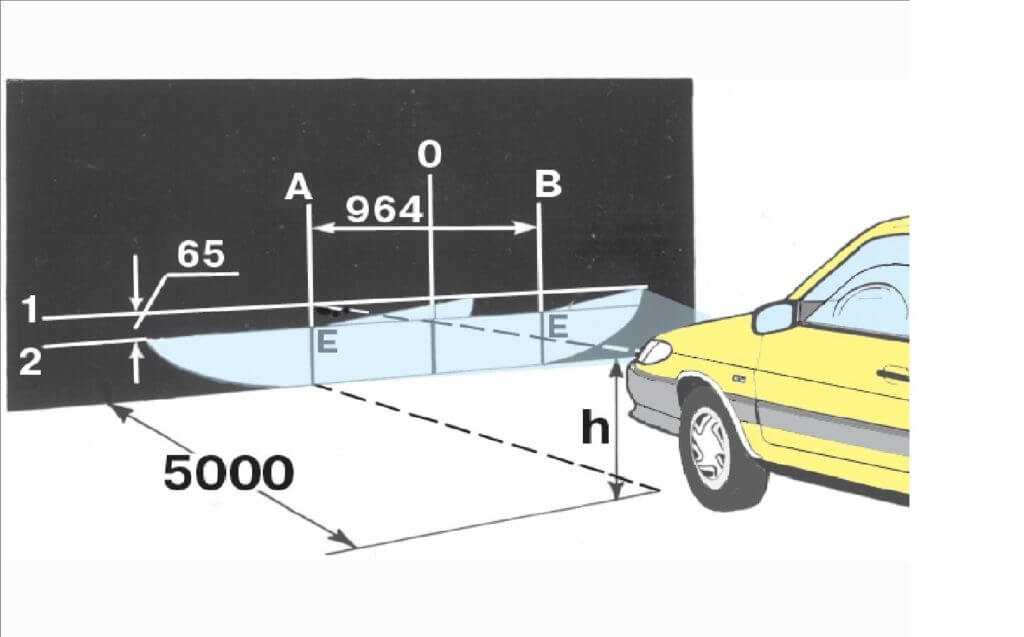

  1. Установить автомобиль на расстоянии 5–7,5 м от стенда и включить свечение.
  2. Угол наклона обязательно устанавливается на уровне полосы «2», а начинаться подъём должен в месте пересечения линий.
  3. Для настройки используется 2 винта, находятся с обратной стороны фонарей, к ним можно получить доступ из капота. Луч нужно направлять немного ниже центральной отметки источника света на стенде.
  4. При регулировке дальнего луча нужно настраивать так, чтобы центр падения света приходится чётко на центральную отметку стены.

Алгоритм регулировки света любой марки автомобиля примерно одинаков

Второй метод

Существует альтернативный метод настройки, он отличается лишь способом создания стенда:

  1. Нанести на стену точки напротив лампочек фар.
  2. Соединить отметки осью, которая будет пронизывать их и идти на 1–2 м дальше в стороны.
  3. Отмерять 12 см вниз от горизонтального отрезка и провести параллельную прямую.
  4. Снова замерять 22 см вверх и нанести ещё одну параллельную прямую.
  5. Установить регулятор положения на отметку 0.
  6. При помощи регулировочных винтов нужно установить положение, при котором луч верхней частью «прикасается» к нижней горизонтальной полосе.
  7. Боковые участки потока должны идти от нижней линии пересечения с вертикальной полосой. Если положение отклонено в одну из сторон, нужно корректировать соответствующими регулировочными винтами.
  8. Дальнее освещение нужно проверять с помощью горизонтальной линии на 5 см выше центральной полосы. Пучок света должен корректироваться по начерченной разметке.

Настройка ПТФ

Разметка выполняется на основании горизонтальной полосы, которая проводится через 2 точки – это центры положения ПТФ. Следует замерить высоту полосы и в 2 раза умножить её, затем провести ещё один отрезок с вычисленной высотой.

Большинство водителей задается вопросом: «Как отрегулировать фары самостоятельно»?

Отрегулировать свет фар собственноручно не представит особого труда.

Данное корректирование фар проходит в 4 этапа:

  • Делается разметка на стене.
  • Осуществляется разметка фар.
  • Регулировка ближнего света фар.
  • Регулировка дальнего света фар.

Неправильная корректировка фар ближнего света будет доставлять неудобства как автовладельцу, так и участникам дорожно-транспортного движения.

Разобравшись в теории, как отрегулировать ближний свет фар, можно переходить к практике. Подобрав правильный участок для работы, и подготовив автомобиль, можно приступать к процессу настройки.

Настройка ближнего света фар выполняется поэтапно:

  • Расположив авто перпендикулярно, водитель садится за руль и подъезжает как можно ближе к стене.
  • Мелом или другим материалом проводится вертикальная линия, определяющая центр машины.
  • На следующем этапе авто следует медленно и прямо отогнать на расстояние 7 метров.
  • Далее, фиксируются показатели расстояния: от центра до лампы (по горизонтали) и от пола до лампы (по вертикали).
  • На стене необходимо сделать разметку исходя из полученных данных. Проводится горизонтальная линия на 5 см ниже, чем показатель, снятый по вертикали. Затем, от центральной линии следует отступить вправо на расстояние от центра авто к фаре и провести вертикальную разметку. Со второй фарой поступают аналогично.
  • При правильной регулировке свет будет проходить по горизонтальной линии, намеченной на стене. Отрегулировав по вертикали, необходимо сделать то же самое и по горизонтали. Это достигается тогда, когда свет преломляется под углом в месте пересечения вертикальной и горизонтальной линий.

Каждая фара должна корректироваться отдельно. Сначала регулируется поток света левой фары, правая при этом закрывается щитком. При помощи регулировочных винтов устанавливается верхняя светового пятна. Аналогично регулируется правая фара. По окончании проверяется совпадение светового потока обеих фар.

Регулировка противотуманок

Как улучшить свет фар противотуманок в автомобиле без применения приборов и оборудования? Если у вас нет соответствующего оборудования, регулировка оптики автомобиля производится путем вращения. Для того, чтобы сделать это, вам необходимо ослабить винты фиксации ПТФ к бамперу автомобиля.

Кстати, для регулировки ПТФ в продаже можно найти специальное оборудование, если же у вас его нет, то произвести настройку можно следующим образом:

  1. Автомобиль нужно нагрузить весом водителя (это может быть либо человек, либо мешки с песком), затем машина ставится перед стеной, расстояние должно быть примерно 5 метров.
  2. Делается разметка.
  3. Проверяется уровень давления в резине. Также вам нужно добиться того, чтобы пружины автомобиля при настройке были в стандартном положении, для этого машину можно качнуть.
  4. Затем включается оптическое оборудование, настройка ПТФ осуществляется в соответствии с имеющимся направлением. Один из фонарей можно закрыть картонкой, при этом регулируя второй. Вам необходимо добиться того, чтобы верхняя часть светового пучка находилась примерно на 10 см ниже того места, где проецируется центр оптики. Для правильной настройки используйте схему.

Схема для настраивания ПТФ

Эта процедура является достаточно важной для любого автовладельца. Ведь именно от того, как светит оптика, зависит безопасность водителя и пассажиров

Если вы не хотите столкнуться с возможными проблемами в будущем, рекомендуем со всей серьезностью подойти к этой процедура или доверить ее профессионалам.

Когда необходима настройка?

Качество дорог в странах бывшего СССР, особенно на периферии, оставляет желать лучшего. Длительная эксплуатация автомобиля в подобных условиях ведет к нарушению заводских регулировок элементов наружного освещения. Постепенно настройки сбиваются, отчего головная оптика направляет пучки света в разные стороны – вверх либо прямо под колеса машины.

Последствия неправильной регулировки фар:

  • водителю приходится напрягаться, чтобы разглядеть неосвещенную часть дорожного полотна;
  • если отражатели оптики подняты под большим углом, пассажиры встречных авто страдают от ослепления;
  • недостаточная освещенность обочины может привести к ДТП – шофер вовремя не заметит препятствия либо идущего по краю дороги человека.

Когда нужна регулировка фар, выполняемая своими руками:

  • если вы заметили разнонаправленные световые потоки (например, левая фара светит вниз, правая – вверх);
  • водители встречных машин постоянно сигнализируют об ослеплении кратковременным включением дальнего света;
  • после ремонта, замены либо снятия передних блоков оптики;
  • после удара передней части авто в результате ДТП;
  • при установке колесных дисков или резины других размеров;
  • после замены передних «просевших» пружин;
  • в процессе монтажа противотуманных фар (ПТФ).

Процедуру корректировки световых потоков необходимо выполнять в темное время суток. Соответственно, настроечный шаблон на стене желательно подготовить засветло. Чтобы отрегулировать фары самостоятельно, следуйте простой инструкции:

  1. Откройте крышку капота и включите ближний свет. Если хотите сберечь ресурс аккумуляторной батареи, запустите двигатель, оставив работать на холостом ходу.
  2. Закройте один «глаз» автомобиля щитком. На втором вращайте винт вертикальной настройки, пока верхняя граница светового пучка не совместится с горизонтальной линией.
  3. Отрегулируйте оптику в горизонтальной плоскости таким образом, чтобы в перекрестие линий попала точка проекции, где световой поток начинает отклоняться вверх и вправо под углом 15–20°. Повторите операцию на второй фаре.
  4. Для раздельной оптики регулировка производится по каждой из четырех ламп. Только дальний свет выставляется по верхней линии, а приборы ближнего освещения – по нижней.

В некоторых современных автомобилях производители устанавливают элементы автоматического управления световыми приборами. Система реагирует на вращение руля и колес, и направляет оптику в соответствующую сторону, машина как бы «заглядывает» за поворот. Правильно отрегулировать фары с автоматическими приводами помогут специалисты автосервиса, в гаражных условиях их настраивать не рекомендуется.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

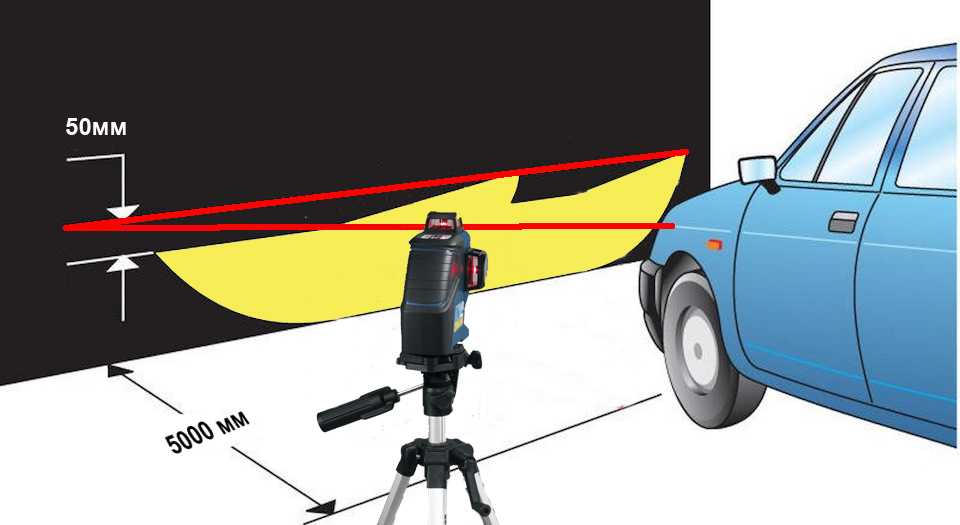

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

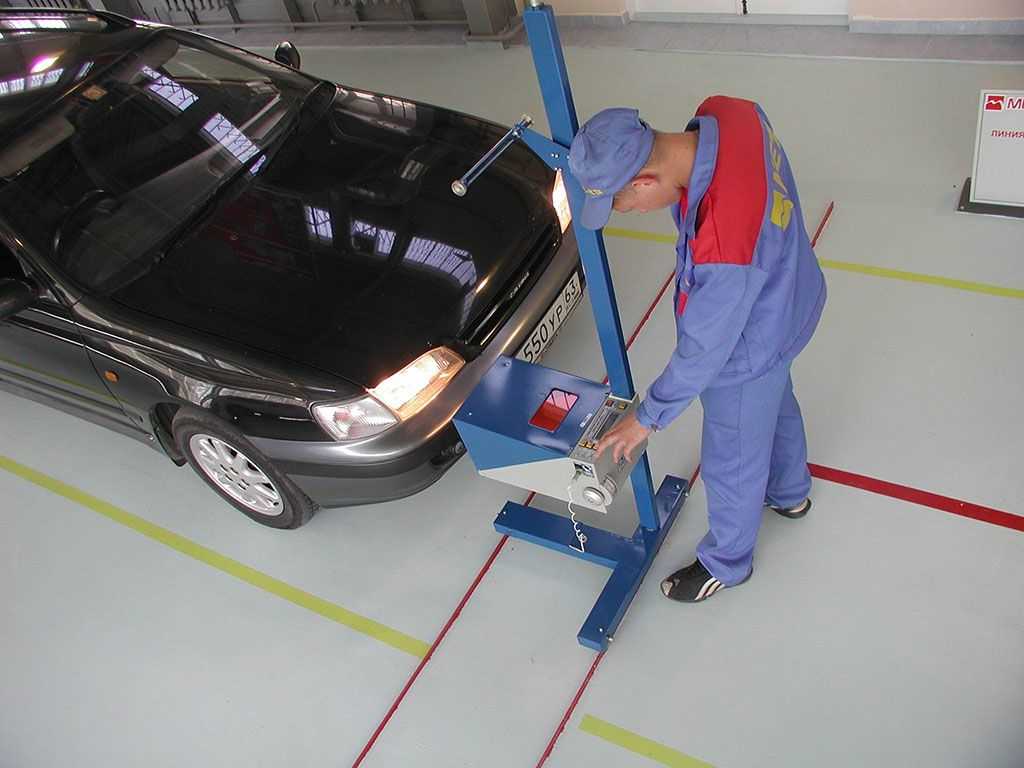

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

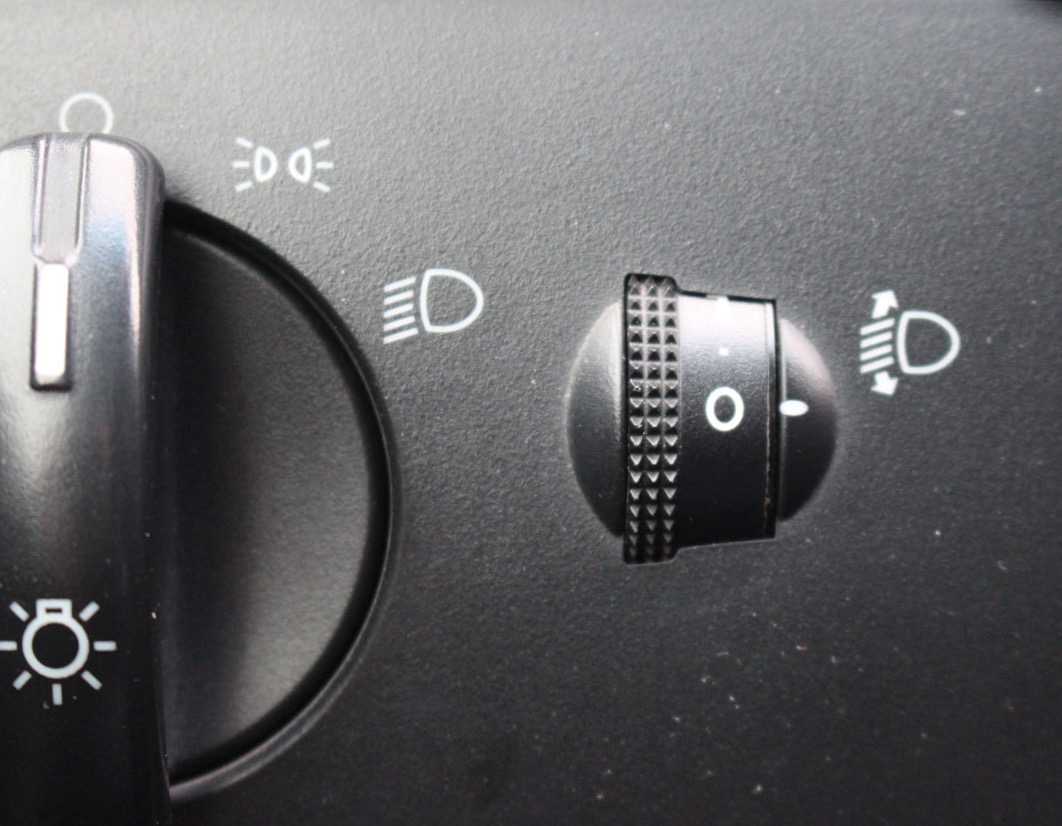

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.
