Устройство, принцип работы и самостоятельная регулировка карбюратора на оке

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

• ветошь;
• несколько зубочисток;
• отрезок тонкой стальной проволоки длиной 30 см;
• баллон со сжатым воздухом;
• защитные резиновые перчатки и очки;
• комплект рожковых ключей;
• плоская отвёртка;
• жидкость для чистки карбюратора.

Последовательность действий

1. Снятый с автомобиля карбюратор полностью разбирается.

2. Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.

3. После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).

4. Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
5. Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Устройство

Ока впервые появилась на российском рынке в 1987 году. Выпуск продолжался до 2008 года.

Первой была версия ВАЗ 1111. Это машина с двигателем на 2 цилиндра и мотором объёмом 0,65 литра.

Затем появилась обновлённая версия ВАЗ 11113. Производилась с 1995 года. Здесь двигатель уже имел объём 0,75 литра.

Для первой версии Оки разработали карбюратор ДААЗ 1111. Для последующей модификации с 0,75-литровым мотором применяли карбюраторы серии ДААЗ 11113. Затем и их немного подкорректировали.

Объективно говорить про старый карбюратор практически бессмысленно. Машин с ним всё меньше. Да и настройки проводятся так же, как и на обновлённой версии.

Карбюратор ДААЗ 11113 является устройством, которое создаёт воздушно-топливную смесь в заводских заданных пропорциях. За счёт этого обеспечивается стабильная работа ДВС, вне зависимости от текущего выбранного режима.

Корпус выполнен из 3 элементов:

• верхняя крышка;
• главная часть, которая идёт с поплавковой камерой;
• нижняя часть, где расположены заслонки дросселя.

Само устройство является двухкамерным. Предусмотрено последовательное открытие имеющихся дросселей.

Конструктивно стоит выделить такие компоненты:

• ГДС. Это главная дозирующая система. Работает во всех доступных режимах. Состоит из диффузоров, жиклеров топливоподачи, а также воздушных жиклеров в обе камеры.
• ХХ. Это система холостого хода. Служит для поддержания стабильной работы ДВС при минимальных оборотах. Помогает грамотно расходовать топливо.
• Экономайзер. Способствует обогащению топливовоздушной рабочую смеси, когда повышаются обороты, и двигатель работает под достаточно высокой нагрузкой.
• Ускорительный насос. Его главная задача заключается в равномерной работе без заметных провалов. Даже при том условии, что педаль газа водителем выжимается резко.
• Пусковое устройство. Направлено на стабильный пуск двигателя автомобиля в любую погоду.
• Поплавковая камера. Обеспечивает поддержание постоянного уровня горючей жидкости в карбюраторе, чтобы двигатель стабильно работал;
• Переходная система. Помогает плавно набирать обороты, исключая рывки, когда вторичная камера открывается.

У каждого компонента системы своя конкретная задача.

Чтобы настроить и отрегулировать узел, применяются специальные регулировочные винты. Также настройка осуществляется с помощью выбора жиклеров и изменения углов дроссельных и воздушных заслонок.

Регулировка карбюратора «Ока» после ремонта своими руками

После того как карбюратор ДААЗ-1111 побывал в ремонте, обычно требуется регулирование пускового устройства. Для этих целей понадобится простой набор инструментов:

• сверло на 0.8;

• сверло на 2.2;

• рожковый ключ на 7;

• плоская отвёртка.

Регулировать пусковое устройство необходимо на снятом с мотора карбюраторе, так как в ином случае полноценно провести настройку не получится. Предлагаемая инструкция сможет обеспечить стабильный и быстрый пуск двигателя «на холодную». Для этого потребуется скорректировать работу двух заслонок в первичной камере:

1. Рычаг управления воздушной заслонкой провернуть против часовой стрелки до упора. Удерживать рычажок в этом положении до тех пор, пока заслонка не закроется полностью.

2. Используя отвёртку, опустить шток пускового устройства. При опускании штока заслонка воздуха будет постепенно приподниматься.

3. В этот момент нужно будет проверить толщину между нижней частью заслонки и стенкой карбюратора. В зазор должно входить сверло с диаметром 2.2 мм. В случае если зазор больше/меньше, рекомендуется опускать шток до тех пор, пока отверстие не будет точно соответствовать толщине сверла.

4. После этого, не отпуская рычажок воздушной заслонки, нужно будет перевернуть корпус карбюратора. Сверлом с диаметром 0.8 мм также проверяется зазор между дроссельной заслонкой и стенкой камеры. Необходимо отрегулировать толщину щели посредством вращения упорного винтика.

При достижении рекомендуемых показателей можно считать регулировку пускового устройства завершённой.

Видеоинструкция: порядок регулировки

Выполнение работ с карбюратором ДААЗ-1111 благодаря простоте его конструкции не считается трудновыполнимой задачей. При наличии минимального количества инструментов и практического опыта работы с карбюраторными механизмами автовладелец может справиться с поставленной задачей своими силами. Чаще всего необходима чистка элементов карбюратора от нагара, а также регулировка некоторых параметров работы. Внимательность и аккуратность при выполнении необходимых действий можно считать залогом качественного выполнения всех работ для оптимизации работы ДААЗ-1111.

Главная →

Обслуживание и Ремонт → Двигатель →

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

• ветошь;
• несколько зубочисток;
• отрезок тонкой стальной проволоки длиной 30 см;
• баллон со сжатым воздухом;
• защитные резиновые перчатки и очки;
• комплект рожковых ключей;
• плоская отвёртка;
• жидкость для чистки карбюратора.

Последовательность действий

1. Снятый с автомобиля карбюратор полностью разбирается.

   Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА

2. Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.
3. После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).

   Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов

4. Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
5. Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора

, а также при износе или замене деталей привода.

1. При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
2. Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
3. Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

1. Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
2. Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
3. Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
4. В качестве калибра можно использовать сверло.
5. Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

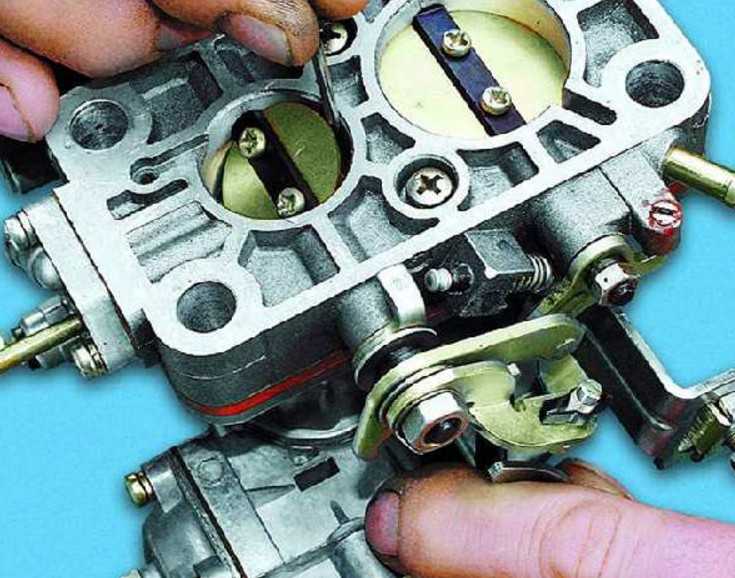

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

1. При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
2. При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
3. Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
4. При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
5. Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

1. Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
2. При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
3. При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
4. При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

Регулировка холостого хода двигателя

Регулировка холостого хода двигателя должна обеспечивать минимально возможное количество токсичных веществ в выхлопных газах. При превышении норм содержания токсичных веществ эксплуатация автомобиля запрещена.

Регулировку холостого хода выполняйте с установленным воздушным фильтром на прогретом двигателе (температура охлаждающей жидкости 90–95 °С) при отрегулированных уровне топлива в поплавковой камере и зазорах в приводе клапанов и правильно установленном моменте зажигания. Воздушная заслонка должна быть полностью открыта (проверьте это визуально через горловину карбюратора).

Так как регулировку частоты вращения коленчатого вала на холостом ходу и содержания окиси углерода (СО) в отработавших газах проводят совместно, а для регулировки содержания СО необходим газоанализатор, рекомендуем эти операции выполнять на станции технического обслуживания.

При регулировке содержания СО несколько изменяется частота вращения коленчатого вала, и соответственно при регулировке частоты вращения коленчатого вала изменяется содержание СО.

1. Пустите двигатель. Поворачивая винт количества смеси, установите частоту вращения коленчатого вала двигателя 820–900 мин -1 . При заворачивании винта частота вращения увеличивается, при отворачивании — уменьшается.

2. После этого проверьте содержание окиси углерода (СО) в отработавших газах. Содержание СО должно быть в пределах 0,5–1,5%. Для регулировки содержания СО выньте заглушку, предохраняющую винт качества (состава) смеси от несанкционированного вмешательства.

3. Поворачивая винт качества, добейтесь требуемого содержания СО в отработавших газах. Еще раз винтом количества смеси установите частоту вращения коленчатого вала холостого хода. При необходимости последовательно повторите регулировки и добейтесь, чтобы частота вращения коленчатого вала на холостом ходу и содержание СО соответствовали нормам. При заворачивании винта содержание СО уменьшается, при отворачивании — увеличивается. Резко нажмите на педаль акселератора и отпустите ее. Двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а после отпускания педали не должен заглохнуть. Если двигатель остановился, увеличьте винтом 2 частоту вращения до 900 мин -1 , но не более.

Согласно введенному в действие с 1.01.2000 г. изменению № 1 к ГОСТ 17.2.2.03–87 (см. раздел 15 «Подготовка к техосмотру») содержание СО в отработавших газах автомобилей (если оно не указано заводом-изготовителем в руководстве по эксплуатации), оснащенных карбюратором и не имеющих каталитического нейтрализатора в выхлопной системе, при частоте вращения коленчатого вала 800 мин -1 не должно превышать 3,5%. Не уменьшайте содержание СО ниже 0,4%, так как при этом из-за пропусков воспламенения рабочей смеси, в отработавших газах резко возрастает содержание несгоревших углеводородов (СН).

При отсутствии газоанализатора можно с достаточной точностью отрегулировать холостой ход, контролируя частоту вращения коленчатого вала двигателя по тахометру (например, входящему в состав автотестера). При некотором навыке частоту вращения можно с достаточной точностью определить на слух. Плавно вращая винт 1 (качества) в нужную сторону, установите его в положение, при котором частота вращения на холостом ходу максимальна. Затем винтом 2 (количества) установите частоту 1100 мин -1 . Постепенно вворачивая винт качества, снизьте частоту до 850 мин -1 . Если карбюратор исправен, содержание СО в отработавших газах при таком способе регулировки не превысит 2%, что укладывается в допустимые пределы.

Источник

Как очистить карбюратор

Прежде чем заняться регулировкой карбюратора на Оке, его нужно обязательно почистить. Именно загрязнения являются основной причиной нестабильной работы двигателя на этих машинах.

Карбюраторный узел со временем засоряется. Особенно если использовать топливо низкого качества. Грязь проникает в жиклеры, а также топливные каналы.

Это может повлечь за собой такие симптомы:

• пропажа холостого хода;
• двигатель не набирает обороты;
• возникает эффект троения ДВС;
• увеличивается расход горючего;
• из выхлопной трубы поступает дым чёрного цвета.

Во многих таких ситуациях серьёзный ремонт не нужен. Достаточно просто почистить систему, а затем заняться регулировкой карбюратора на Оке 11113.

Практика показывает, что чаще всего засоряются каналы ГДС, когда двигатель не набирает обороты в условиях открытия заслонки первой камеры. Хотя при этом холостой ход не пропадает.

Тут следует удалить загрязнения с помощью сжатого воздуха, не снимая карбюратор.

Смысл в следующем:

• заглушить двигатель Оки и поднять капот;
• снять корпус воздушного фильтра;
• насосом, грушей или компрессором продуть каналы от ГДС;
• запустить двигатель;
• проверить стабильность его работы.

Если поведение стало нормальным, тогда фильтр ставится на место и машина продолжает эксплуатироваться. Если нет, тогда нужно продуть ещё раз.

Карбюратор «Ока»

Силовые агрегаты автомобиля «Ока» 1111 и 11113 комплектовались карбюраторной системой питания. Сейчас такая система является устаревшей и не используется, но на момент начала производства являлась приоритетной, инжекторы на отечественных авто тех годов выпуска не использовались.

Основным элементом такой системы питания является карбюратор. ВАЗ-11113 и ее «младший» вариант получили свой отдельный карбюратор производства ДААЗ. Этот узел не получилось просто позаимствовать от других моделей ввиду того, что моторы «Ока» — 2-цилиндровые, и эксплуатационные показатели карбюратора того же ВАЗ-2108 просто не соответствовали требуемым.

Но конструкторы взяли ДААЗ-2108-1107010 от «Восьмерки» (он же – «Солекс») за базу и на основе его создали ДААЗ-1111-1107010, который и установили на «Оку».

Карбюратор ВАЗ-11113 похож по общему принципу построения с «Солекс» от ВАЗ-2108, но есть и некоторые особенности, к примеру, в узле «Ока» на корпусе есть две пробки, демонтировав которые можно добраться до топливных жиклеров, не разбирая сам карбюратор.

Регулировка клапанов Ока 11113 своими руками

В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.

Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.

Ремонт и регулировка карбюратора на автомобиле ОКА

Засорившийся карбюратор автомобиля становится источником головной боли для любого автовладельца. Водитель автомобиля ОКА в этом смысле исключением не является. Если карбюратор вовремя не отремонтировать, о комфортной езде можно будет забыть. Можно ли отремонтировать это устройство своими силами? Разумеется.

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Распространённые неисправности карбюратора и их причины

• карбюратор «стреляет». Это — наиболее распространённая неисправность, связанная с карбюраторами машин ОКА. Обычно проблема возникает из-за некачественного бензина. Из-за него в карбюратор начинает поступать слишком бедная топливная смесь, после чего водитель слышит под капотом громкий хлопок, напоминающий пистолетный выстрел. Для устранения проблемы следует слить некачественное топливо, сменить бензоколонку и почистить карбюраторные жиклёры;
• избыток бензина в карбюраторе. Если в устройство поступает слишком много бензина, то завести автомобиль очень трудно: двигатель запускается, но тут же глохнет. Для устранения этой проблемы необходимо точно отрегулировать карбюратор, а если проблема не ушла — установить новый комплект свечей зажигания;
• нет бензина в карбюраторе. Если бензин не поступает в карбюратор, то автомобиль просто не заведётся. Обычно топливо перестаёт поступать из-за засора в одной из камер устройства или из-за плохой регулировки. Решение только одно: снять карбюратор, полностью его разобрать и промыть;
• в карбюраторе образовался конденсат. Эта проблема встречается редко, но не упомянуть о ней нельзя. Чаще всего конденсат появляется в карбюраторе зимой, в сильные морозы. После этого машина очень плохо заводится. Если завести всё же удалось, надо как следует прогреть двигатель в течение 10–15 минут. Обычно этого бывает достаточно для полного устранения конденсата.

Очистка элементов карбюратора от нагара и грязи

Карбюратор необходимо чистить и снаружи и изнутри. Оптимальным решением будет выполнить эту операцию на станции технического обслуживания, так как эта операция требует особой аккуратности. Но если автовладелец имеет опыт обслуживания запасных частей, то эту работу можно выполнить самостоятельно.

Чистка жиклеров

Отличительной чертой таких деталей как жиклер является то, что отверстия, которые в них проделаны, имеют строгие допуски и их нарушение может привести к нарушению параметров подачи топлива.

Для производства этой детали, как правило, применяют цветные металлы. Так как этот материал довольно мягкий, то для чистки отверстий использовать проволоку не стоит. Лучше всего применять деревянной зубочистки. Она сможет снять нагар без повреждения тела жиклера. Для получения большего эффекта от чистки отверстий имеет смысл продуть их сжатым воздухом.

Чистка дроссельной заслонки

Чистку дроссельной заслонки надо выполнять только тогда, когда существуют причины, указывающие на наличие нагара. На его наличие может указывать на то, что двигатель стал запускаться с перебоями, в его работе стали наблюдаться перебои и на холостом ходу обороты плывут.

На карбюраторах ДААЗ-1111 операцию по чистке воздушной заслонки желательно выполнять после 80 – 100 тысяч км. пробега. Для того, что бы выполнить эту операцию с максимальным эффектом заслонки надо снять. Удаление нагара надо проводить только мягкой тряпкой без ворса. Кстати, существуют специальные жидкости для очистки карбюраторов. Для очистки нагара такую жидкость наносят на его детали и затем, через некоторое время его надо стереть мягкой сухой тряпочкой.

ВАЖНО! ПРИ ВЫПОЛНЕНИИ РАБОТ ПО ОЧИСТКЕ КАРБЮРАТОРА И ЕГО ДЕТАЛЕЙ ОТ НАГАРА И ДРУГИХ ЗАГРЯЗНЕНИЙ ДОПУСТИМО ИСПОЛЬЗОВАТЬ ТКАНЬ БЕЗ ВОРСА

Очистка поплавковой камеры

Поплавковую камеру необходимо чистить через каждые 80 тысяч км пробега. Для того, чтобы удалить нагар целесообразно карбюратор полностью разобрать, при этом поплавки удалять не надо.

В камеру заливают жидкость для очистки карбюраторов, кстати, допустимо использовать керосин. По истечении определенного времени, обычно это два – три часа жидкость растворит слой нагара. Ее необходимо слить и протереть полость камеры продуть и протереть насухо.

Кстати, иногда поплавковую камеру надо чистить из-за того, что в бензобак заливается некачественное топливо.

Настройка карбюратора

Как отрегулировать карбюратор на ОКЕ? На самом деле это не так и сложно, но для этого необходимо соблюсти несколько простых правил. На автомобиле ВАЗ — ОКА отрегулировать карбюратор можно в следующей последовательности.

1. К настройке карбюратора можно приступать только того, как двигатель вышел на рабочий режим и проверены другие системы автомобиля, в т.ч. и работа главного топливного и ускорительного насоса.
2. При выполнении настройки имеет смысл включить все электрооборудование фары и пр.

Следует отметить, что настройку карбюратора можно проводить, не демонтируя само устройство. Главное, надо снять воздушный фильтр, так как он ограничивает доступ к нему.

Настройка карбюратора ОКИ включает в себя следующие операции:

• регулировка расхода топлива;
• настройку оборотов холостого хода;
• регулировка динамики движения.

Для выполнения этих операций на карбюраторе установлено несколько регулировочных устройств.

1. Винт качества, поднимающий обороты двигателя в режиме холостого хода.
2. Винт количества топлива, регулирующий обогащение смеси топлива и воздуха.
3. Стопорные винты заслонки системы первой и переходной системы второй камеры.
4. Фиксатор жиклера холостого хода, который отвечает за их постоянство.

Параметры дозирующих систем карбюратора

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

• грамотный демонтаж устройства;
• промывка;
• дефектация;
• диагностика устройства;
• настройка карбюратора ОКИ;
• по мере необходимости замена дефектных деталей;
• обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111 допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

КСТАТИ! ВСЕ РАБОТЫ, СВЯЗАННЫЕ С ОБСЛУЖИВАНИЕМ СИЛОВОЙ УСТАНОВКИ В ТОМ ЧИСЛЕ И КАРБЮРАТОРА ОКА ЦЕЛЕСООБРАЗНО ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ АККУМУЛЯТОРЕ.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

1. Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
2. После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
3. После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
4. Следующий этап — это отсоединение шланга вакуумного регулятора.
5. Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
6. После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Сразу после того как карбюратор будет снят с корпуса силовой установки в нем станет видно отверстие, которое необходимо прикрыть. Это необходимо для того чтобы внутрь не попали пыль и грязь. Только после этого можно отрегулировать карбюратор.

Что делать, если карбюратор переливает

Теперь вы знаете, как самостоятельно отрегулировать карбюратор, а также решить ряд других проблем на автомобиле Ока.

Но ещё следует взглянуть на ситуацию, когда карбюратор заливает. Проблема неполадки в том, что запустить мотор в такой ситуации сложно. Обычно это вовсе невозможно.

Потенциальных причин несколько. А именно:

• игольчатый клапан не держит, не выполняет свои функции;
• бензонасос создаёт избыточное давление, и вероятной причиной является отсутствие обратки;
• в поплавочной камере был неправильно выставлен уровень, который превышает норму;
• герметичность поплавка была нарушена.

Здесь действовать нужно исходя из конкретной причины.

Начинать всегда рекомендуется с визуального изучения компонентов поплавковой камеры. Если перелив заметный и ощущается сильный запах топлива, то нужно обязательно осмотреть запорный механизм.

Регулировка, а также настройка и замена ремкомплекта на оригинальном карбюраторе Оки — это популярные мероприятия, направленные на снижение расхода топлива, а также на повышение стабильности работы ДВС.

Но стоит быть откровенными. Динамика у Оки оставляет желать лучшего. Чтобы её немного реанимировать, а также добиться лучшего разгона, многие владельцы Оки устанавливают карбюратор Солекс. Такой стандартно ставят на автомобили ВАЗ 2108-2109.

Цена доступная. Зато это эффективный вариант тюнинга.

Если же задача заключается в поддержании работоспособности штатного карбюратора, то потребуется его периодически чистить и регулировать. В настройке нет ничего сложного.

Приходилось ли работать с карбюраторами Ока? Как выполняли настройку? Что в регулировке вам показалось сложным? Какие советы можете дать новичкам?

Ждём ваших ответов.

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте своим друзьям!

Что надо подготовить

Обратка делается через тройник. Используется также шланг, выдерживающий давление бензина. Его длина в 70 см будет достаточной. Понадобится обратный клапан от «восьмёрки», фильтр бензонасоса и около десятка металлических хомутов.

Рекомендуется использовать также топливный жиклёр 125 карбюратора. Только его надо модернизировать – проделать резьбу, грамотно поработав над штуцером. В заглушке надо сделать дыру меньшего размера, чем на штуцере.

Цена деталей, которые будут использоваться в процессе модернизации, не превысит 100 рублей. Шланг и фильтр можно использовать старые. Наверняка в гараже завалялись.

Установка «Солекса» на Оку

Добиться экономии топлива, более стабильной работы двигателя часто удается, выполнив ремонт карбюратора, заменив ремкомплект, произведя грамотную регулировку. Но не всех владельцев малолитражных авто устраивает динамика мотора, его приемистость, поэтому некоторые водители производят тюнинг – устанавливают КУ «Солекс» от автомобилей 2108-09. Цена этого узла относительно небольшая, и многие могут позволить себе такую установку, но потребуются некоторые дополнительные детали и небольшая доработка. Понадобятся запчасти:

1. толстая проставка под карбюратор;
2. 2 тонких прокладки;
3. хомуты;
4. топливные патрубки (по необходимости).

В любом случае нужно будет что-то сделать с корпусом воздушного фильтра: или модернизировать уже имеющуюся в наличии деталь, или приобрести ее от модели ВАЗ-2108 (09). Здесь все дело в цене, и если хочется сэкономить, то лучше, разумеется, заняться модернизацией. Замена стандартного карбюраторного узла на «Солекс» производится так:

• снимаем старый КУ (демонтируем воздушный фильтр в сборе, отсоединяем топливные шланги, тягу газа, трос подсоса, откручиваем четыре гайки крепления);
• на коллекторную площадку устанавливаем тонкие прокладки, а между ними – проставку;

• прикручиваем Solex четырьмя гайками;
• прикрепляем тягу газа, проблем возникнуть не должно, здесь обычно не требуется подгонки;
• подсоединяем провод ЭМГ;
• закрепляем хомутами топливные патрубки, если «обратки» на машине нет, устанавливаем заглушку на соответствующий штуцер

• трос воздушной заслонки нужно будет «перекинуть», иначе его длины не хватит;
• соединив и установив все, кроме «воздухана», накачиваем топливо бензонасосом в поплавковую камеру, пробуем произвести запуск движка.

Регулировку холостого хода следует проводить только после полного прогрева ДВС, настраивается ХХ с помощью заворачивания и отворачивания винтов качества и количества. Сначала «количеством» немного поднимаем обороты (примерно до 1000), затем закручиваем винтик качества до того момента, пока движок не заработает тише, появятся небольшие перебои. Немного «добавляем качество», чуть выворачивая винт, «количеством» добиваемся оборотов в стандартных пределах 850-900 об/мин.

В завершение устанавливаем на место «воздухан», проводим испытания на дороге. Если расход топлива кажется большим, или не устраивают холостые обороты, ХХ всегда можно отрегулировать на месте, уже не снимая корпуса воздушного фильтра.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как снять лобовое на ваз 2109, демонтаж стекла и установка

Стойки 50 на ваз 2114

Плавает стрелка уровня топлива ваз 2110. Причины, как исправить

Как слить бензин с ваз 2110, несколько простых рекомендации

Схема подключения фаркопа на ваз 2104

Ваз 2110 распиновка сауо

ВАЗ 21213 раздатка и её устройство, схема, центровка, снятие

Ваз 2110 при нажатии на газ машина захлебывается инжектор
