Регулировка фар на автомобиле

Полное описание процесса регулировки фары автомобиля

Несомненно, регулировку фар лучше доверить специалистам, работающим на станции технического обслуживания. Однако минус такого варианта в том, что за данный процесс, как за тот или иной, необходимо заплатить установленную сумму денег. Но есть и плюс этого метода – работники СТО обладают профессиональным оборудованием, которое позволит качественно и грамотно настроить работу фар вашего автомобиля.

В случае, если вы не располагаете необходимыми средствами или хотите сэкономить на данной процедуре, можно выполнить регулировку своими силами. Ниже указаны действия, необходимые для этого процесса.

Подготовка автомобиля. Чтобы правильно настроить сигнальные фонари, транспортное средство, в любом случае, подлежит базовой подготовке, которая состоит из нескольких несложных действий. Для начала необходимо очистить от пятен и загрязнений головную оптику, а затем пройтись по ним сухой чистой ветошью. Поверхность отражателей и линз должна быть без дефектов, так как они затрудняют корректное формирование светового потока. У шин должно быть идентичное давление и размер, которое можно найти в инструкции по использованию автомобиля, так же там будут указаны советы и рекомендации от изготовителя. Потребуется заполнить топливный бак специальной смесью хотя бы на 50%. Так же вес автомобиля должен быть таким же, как и при его ежедневном использовании

Однако необходимо обратить внимание, чтобы на какой-либо оси не было перегруза

Организация площадки. Необходимо найти и подготовить идеально ровную горизонтальную площадь для автомобиля, чтобы процесс регулирования был произведен безошибочно. Чтобы обеспечить вспомогательную фиксацию автомобиля необходимо добавить противооткатные «башмаки» (упоры) под колеса.

Приготовление главного экрана. Ровная стена будет идеальным средством для размещения схемы регулировки автомобильных фар, но так же отлично подойдут ворота от гаража или же лист фанеры.

Порядок установки схемы регулировки корректора своими руками

  • Необходимо подъехать на автомобиле вплотную к стене;
  • Обозначается на стене центр самой машины;
  • Затем двумя точками отмечается центральная ось каждой лампы;
  • Отъехав от экрана на автомобиле на расстояние 7,5 метров, через три заданные точки необходимо провести три вертикальные линии, назовем их «А», «О», «В»;
  • Затем проведите горизонтальную линию на стене под номером «1», которая будет соединять точки центра ламп;
  • Горизонтальная линия под номером «2» будет располагаться на 5-7,5 см ниже первой;

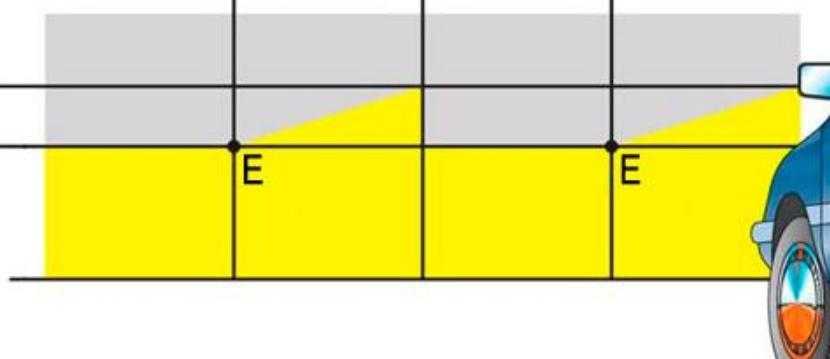

  • Точки, обозначенные буквой «Е», показывают пересечение линий «В» и «А» с прямой под номером «2».

Регулирование автомобильных фар. Вот мы и перешли к ключевому этапу в нашем процессе. Несмотря на кажущуюся сложность такого действия, это один из самых простых этапов, даже для тех, кто впервые с этим сталкивается. Итак, перечень необходимых действий:

  • Для начала включаем ближний свет;
  • Одну из фар необходимо закрыть каким-нибудь плотным материалом или чем-либо подобным, что есть у вас в арсенале;
  • Для корректировки светового потока таким образом, чтобы точка, находящаяся в центре верхней границы, совпала с точками обозначенными буквой «Е» на нашей схеме, необходимо воспользоваться регулировочными винтами, они обычно находятся на внутренней стороне фар;
  • Другая фара регулируется таким же образом.

Из всего вышеописанного можно сделать вывод, что регулировка фары своми руками является простым процеесомо, для этой процедуры не понадобится специальная аппаратура и это не займет много времени, так же с этим справится даже начинающий водитель.

Два универсальных способа как отрегулировать фары

Перед тем как приступать к регулировке фар, стоит проверить следующие параметры авто:

  1. Разницу в объемах шин.
  2. Состояние пружин, находящихся в подвеске.
  3. Полное распределение всевозможных нагрузок.
  4. Уровень давления в шинах.

Если здесь есть неисправности, то угол освещения будет неправильным, что, в свою очередь, непременно скажется на качестве самой регулировки. Естественно, чтобы отрегулировать свет правильно, нужно будет соблюсти некоторые важные условия. Первейшим из них является наличие вертикальной ровной стены с достаточным местом для автомобиля — длина не менее 7,5 метров.

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту. Так как каждая машина имеет свои габариты, то разметка для нее проходит чисто индивидуально. Однако, существует несколько стандартных значений, которые можно использовать практически для всех авто.

Первый способ регулировки фар

Находим ровную площадку, сторона которой должна упираться в стену. Стена, в свою очередь, должна быть без выступов, углов, различных неровностей и строго вертикальной. Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп.

Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины. Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар.

Регулировочные винты для настройки пучка света фары

Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

В итоге, чтобы получился нужный пучок света, следует подкрутить регулировочные винты, которые располагаются под капотом авто на задней части фары.

Идеально правильным вариантом является тот, когда свет находится немного ниже отметки центра фар.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически.

Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по-очереди. И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу. А дальний свет нужно разместить так, чтобы он точно попадал на центральную разметку фар. В этом случае лучше использовать специальное оборудование, без которого в этом варианте идеальной регулировки не получится.

Второй способ регулировки фар

Потребуется такая же ровная стена, как и в первом случае, но машину необходимо поставить уже на большем удалении — 10 метров. Чтобы провести регулировку как можно точнее, следует предварительно подготовить авто: подкачать шины, заправить полный бак бензина, посадить за руль человека, максимально подходящего по весу к водителю.

Как отрегулировать фары без приборов

На стене отмечаем места, которые соответствуют центру ламп, а также на том расстоянии, на каком они располагаются в реальности. Соединяем эти две точки по горизонтали, прочертив затем еще две горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

Закончив разметку, выставляем регулятор ширины освещения на нулевой показатель. Верхней границей светового пятна основных фар должна быть вторая линия, а третьей линией будет верхняя граница противотуманных фар.

А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно. Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров.

Пошаговая инструкция по самостоятельной регулировке

Если вы все же не хотите обращаться в СТО, то можете провести регулировку самостоятельно. Регулировка фар своими руками может быть проведена как с помощью, так и без помощи прибора. Поскольку приборы достаточно дорогостоящие и занимают много места, да и точность, с которой настраиваются фары, не всегда сильно отличается от ручной регулировки, то мы будем рассматривать способ регулировки вручную.

Места нахождения регулировочных винтов

Каждая из блок-фар оборудуется двумя подпружиненными регулировочными винтами. Один из них наружный, а другой — внутренний. Получить доступ к этим винтам можно с задней стороны фонарной сборки после извлечения специальных резиновых заглушек. В некоторых моделях также установлены измерители уровня ламп головных фар, которые могут облегчить процедуру регулировки.

Если добиться результата путём вращения регулировочных винтов не удастся, значит имеется некоторая деформация кузовных панелей передка автомобиля. Подробное расположение регулировочных винтов можно поискать в руководстве по эксплуатации автомобиля.

Процедура регулировки

Чтобы отрегулировать фары, необходимо автомобиль установить на расстоянии около 7 метров от стены или стенда и провести всю необходимую подготовку, описанную выше. После этого вы включаете фары, которые вам необходимо отрегулировать, и закрываете одну из фар плотной тканью, чтобы свет исходил только из регулируемой фары.

С помощью винтов фары надо отрегулировать таким образом, чтобы боковые вертикальные линии находились посередине световых пятен (см. схему выше), а горизонтальная линия «2» находилась сверху и касалась границ этих пятен. Если ближний и дальний свет фар совмещены, до дальний свет фар в этом случае настроится автоматически.

Если же нет, то проведите отдельную регулировку дальнего света. Для этого автомобиль отгоните чуть подальше, чтобы расстояние было примерно равно 10 метрам от стены и закрывайте одну из фар тканью. С помощью регулировочных винтов направьте свет фар в перекрестия, образовавшиеся при пересечении линии «1» с вертикальными боковыми линиями в точках «Е» и «Е». Повторите операцию со второй фарой.

Противотуманные фары устанавливаются параллельно продольной оси транспортного средства. Схему для их регулировки нужно несколько изменить. Сначала автомобиль пригоняют вплотную к стене, затем на стене отмечаются точки напротив центров фар и точку между ними, напротив центра автомобиля. Далее автомобиль устанавливается на расстоянии 5 метров от стены или стенда, и через каждую из точек проводится вертикальная линия, как на предыдущей схеме.

Горизонтальная линия «1» снова должна соединить эти три точки. Горизонтальная линия «2» теперь рисуется ниже первой линии на 10 сантиметров. Световые пятна противотуманных фар должны точно попадать в боковые перекрестия, которые получились при пересечении горизонтальной линии «2с вертикальными линиями боковых точек.

Существует ещё более простой способ регулировки. Для этого дождитесь тёмного времени суток и поставьте автомобиль на ровную дорогу. На расстоянии около 20 метров положите большую палку. Включите ближний свет и закройте одну из фар. Затем при помощи регулировочных винтов подведите верхнюю границу светотени к этой палке.

Регулировка габаритных огней и дневных ходовых огней не имеет необходимости, поскольку они зафиксированы.

Как правильно регулировать фары автомобиля

Статья о регулировании автомобильных фар — тонкости процесса, советы, рекомендации. В конце статьи — видео о регулировке фар всех моделей автомобиля.

  1. Когда необходимо регулировать фары
  2. Настройка света фар самостоятельно
    • Подготовка автомобиля
    • Создание контрольного стенда
    • Регулировка фар
    • Настройка ПТФ
    • Народный способ
  3. Видео о регулировке фар всех моделей автомобиля

Каждый автолюбитель знает, что без головного (переднего) освещения ездить нельзя! Но при этом даже опытные водители не всегда понимают важность правильной настройки головного освещения автомобиля. Если настройка освещения выполнена неправильно или не выполнена вовсе, то велика вероятность ослепления водителей, движущихся в противоположном направлении, что может привести к лобовому столкновению или другому опасному ДТП

Кроме того, неправильно настроенные фары существенно уменьшают зону видимости и в дождливую, снежную или туманную погоду дают обратный, отрицательный эффект. Например, широкий и высоко направленный луч «отсвечивает» пространство впереди машины и создает непроницаемую световую завесу для всех участников дорожного движения, провоцируя потенциально опасную аварийную ситуацию.

Настроить свет фар можно на СТО (станции технического обслуживания) или самостоятельно. Регулировка фар на СТО будет платной и с использованием профессионального оборудования, однако не каждый водитель может позволить себе тратить из семейного бюджета средства на обслуживание в СТО. Да и сами станции техобслуживания иногда бывают расположены слишком далеко от небольших населенных пунктов.

Настройка линзованных фар

Линзованные фары бывают двух видов – с возможностью регулировки и нерегулируемые. Приборы, не поддерживающие корректировку, обойдутся по минимуму, но пользоваться ими не стоит. В некоторых линзованных приборах присутствует автоматический регулятор.

Чтобы настроить пучок, используются регуляторы, расположенные в задней части корпуса, в подкапотном пространстве. Однозначные рекомендации отсутствуют, потому что для каждого автомобиля надо применять разные средства. Обычно применяются рукоятки или регулировочные болты. На упаковке указана общая инструкция по настройке, которая подойдет для базовой коррекции.

Регулировка фар прибором

Регулировка фар по прибору

Алгоритм проверки будет следующим:

  1. Выровнять продольную ось прибора относительно автомобиля. Ведь не факт, что машина заехала строго перпендикулярно в бокс. Это базовое условие. Для его выполнения на приборе в верхней его части есть зеркало с нанесенной на него горизонтальной линией. По ней можно легко выставить прибор таким образом, чтобы он стоял строго перпендикулярно корпусу и фарам.
  2. Выставить прибор строго горизонтально. Обычно в конструкции его корпуса для этих целей предусмотрен уровень с пузырьком воздуха. Это простое, но надежное средство, позволяющее добиться нужных результатов.
  3. Установка регулировочного угла. На различных приборах он может выставляться различными методами (одним из таких вариантов является поворотный ролик). Значение угла «0» означает, что фары будут светить строго прямо по курсу движения машины. Угол может изменяться на десятые доли градуса. Значение угла, на который нужно выставить фару, вы сможете найти в справочной литературе к вашему автомобилю.
  4. Ось регулировочного прибора и ось фары должны совпадать.

Помните, что нельзя сильно «задирать» лучи фар. Ведь в этом случае значение светового потока может снизиться на 20…30%, что является значительным показателем. Кроме этого, так вы будете слепить водителей, едущих вам навстречу.

Правила, стандарты и оборудование для регулировке фар

Регулировка фар в Европе

Начиная с 1 января 1998 г., в Европе стало обязательным наличие автоматической или ручной вертикальной коррекции фар у всех новых автомобилей, кроме случаев, когда другое оборудование (например, гидравли­ческая регулировка подвески) гарантирует, что угол наклона светового луча останется в предписанных пределах. Хотя это обору­дование не является обязательным в других странах, его использование разрешено.

Система автоматической коррекции фар должна компенсировать состояние нагрузки путем опускания или подъема светового луча в диапазоне от 5 см /10 м (0,5 %) до 25 см / 10 м (2,5%).

Ручной корректор фар приводится в дей­ствие с места водителя и в базовом варианте должен иметь фиксатор положения; регу­лировка пучка света также выполняется из этого положения. Устройства с плавным и ступенчатым управлением характеризуются видимой разметкой в зоне ручного пере­ключателя, которая должна соответствовать условиям нагружения автомобиля, для необходимой регулировки вертикального наведения.

Актуальность ослепления светом фар

По требованиям Правил дорожного движения, все автомобили при движении должны быть обозначены включенными ходовыми огнями, ближним светом фар или противотуманными фарами. Таким образом во время движения у некоторых машин включены ходовые огни, у других противотуманные фары, а на подавляющем большинстве автомобиле постоянно включен ближний свет. Ближний свет фар автомобиля это достаточно мощный световой пучок, да и свет противотуманный фар тоже ярок.

Когда я иду с работы домой, то двигаюсь по тротуару навстречу потоку машин и обращаю внимание как работают фары головного света. Точной статистики у меня конечно же нет, но с большой долей вероятности могу заявить, что у каждой десятой машины не отрегулированы фары ближнего и дальнего света

Можно мне возразить: «Ты что их на стенде проверял?» Конечно нет.

Не отрегулированные фары

На фото у легкового автомобиля левая фара светит в глаза пешеходам идущим справа от этой машины. А  правая фара? Вполне вероятно симметрично левой, то есть в глаза встречному потоку транспорта.

У многих, движущихся на меня машин, свет фар направлен не на проезжую часть, а мне в глаза или ещё куда нибудь но не на дорогу и я это вижу невооружённым глазом. Посмотрите, как и куда светят фары едущего вам навстречу автомобиля, особенно в тёмное время суток

Я уверен, что обращая на это внимание уже через десять минут вы, даже если не являетесь водителем, увидите разницу и заметите, что в потоке встречных машин, фары некоторых из них светят вам в глаза. Через некоторое время вы будете замечать не отрегулированный ближний свет и в светлое время суток

Когда вы заметите разницу, если раньше не замечали, попробуйте сделать вывод, сколько процентов машин с не отрегулированным светом фар. Это на глаз, с позиции пешехода. Очень много.

Фары скольких машин светят в другую сторону, туда где вам не заметно? В глаза встречному водителю? Наверное ещё столько же. Представьте, насколько мешают пучки света не отрегулированных фар тем, кто ездит за рулём. Теперь попробуйте сделать вывод у каких машин чаще не отрегулирован свет? По моим подсчётам чаще у «рабочих» машин. Грузовики, автобусы и такси,  а это очень странно. Ведь за рулём этих машин профессионалы, которые целыми днями на дороге. Я всегда возмущаюсь, ну неужели он не видит куда светят фары его машины, ну неужели его самого не слепили встречные. Разве можно ездить с не отрегулированным светом. Ну пусть этому водителю наплевать на всех остальных, но ведь фары не освещают ему дорогу. Пусть ему не жалко машину, он не увидит яму, другое препятствие на проезжей части и что нибудь поломает у своей машины. А если он собьёт зазевавшегося или нетрезвого пешехода? Тюрьма.

Не отрегулированные фары автобуса

На фотографии навстречу едет автобус, за рулём, которого тот самый профессионал. Левая фара светит не на дорогу, а в глаза пешеходам.

 Мне понята такая ситуация, когда навстречу едет ДЭУ Матиз,а за рулём девушка, несколько месяцев назад получившая удостоверение водителя. Для неё езда это борьба за выживание. Столько всяких, мгновенно возникающих, задач которые для неё новы и их нужно срочно решать. Какой тут свет. Щёлкнула переключателем наружного освещения? Щёлкнула. Фары светят? Светят. Что вы от меня ещё хотите? А ведь за рулём автобуса не девочка с недельным стажем вождения!

Если ко мне попадает в ремонт машина молодого, неопытного водителя и я вижу. что свет не отрегулирован, то если не сложно и не долго, я молча регулирую. Если процесс сложный предлагаю владельцу «На вашей машине нужно выполнить регулировку фар». Если интересуются, объясняю почему это нужно сделать.

Выше написанное, был крик моей души, который мало кто слышит. Давайте перейдём к нашим фарам. Определим нужно ли заниматься проверкой и регулировкой оптики? Если машине два, три года то однозначно нужно, а если больше то и думать нечего.

Регулировка света фар своими руками

Самостоятельно выполнить регулировку фар не так сложно. Однако перед началом процедуры необходимо правильно подготовить автомобиль, чтобы избежать неправильной настройки. Для подготовки транспортного средства потребуется:

  • проверить давление в шинах (должно быть одинаковым во всех четырех колесах);
  • убрать все лишние вещи из багажника и салона (за исключением запасного колеса, аптечки и набора автомобилиста), обеспечив снаряженную массу автомобиля в соответствии с инструкцией по эксплуатации;
  • залить полный бак бензина и подлить технических жидкостей в соответствующие емкости;
  • тщательно очистить оптику от пыли и загрязнений;
  • нанести на регулировочные винты смазку WD-40, так как они могли закиснуть.

Не менее важно подобрать подходящее место для проведения работ. Найдите ровную площадку, без уклонов и ям. Выбранная территория должна находиться поблизости от вертикального ограждения или стены

Выбранная территория должна находиться поблизости от вертикального ограждения или стены.

Правила нанесения разметки

После того как подготовка автомобиля закончена, можно приступать к нанесению разметки, которая понадобится для регулировки света фар. Запаситесь рулеткой, длинной планкой, маркером или мелом. Схема для разметки наносится в соответствии с определенными правилами.

  1. Подгоните автомобиль вплотную к стене и обозначьте центр транспортного средства. На стене отметьте соответствующую точку, совпадающую с центральной осью машины. Также отмечаем расстояние от пола до лампы и от лампы до центра машины.
  2. Отмерьте 7,5 метров от стены и отгоните автомобиль на данное расстояние (для разных моделей это расстояние может отличаться, необходимо уточнить в инструкции).
  3. С помощью горизонтальной линии соедините центральные точки на обеих лампах.
  4. Через центральные точки фар проведите вертикальные линии и еще одну – через центральную точку машины. Наконец, на расстоянии 5 см вниз от горизонтальной линии, соединяющей центры фар, проводим одну дополнительную полосу.

После выполнения всех указанных действий разметка будет готова к проведению работ.

Схема регулировки

Как только разметка будет нанесена, можно приступать к регулировке световых потоков. В то время как разметку на стене лучше готовить днем, сами работы по регулировке возможны только в темное время суток. Для успешной коррекции фар необходимо:

  1. Открыть капот и включить ближний свет (чтобы не сажать аккумулятор, можно предварительно запустить двигатель).
  2. Полностью закрыть одну фару автомобиля. Приступить к вращению винта вертикальной настройки на второй фаре. Винт располагается в подкапотном пространстве, на задней поверхности оптики. Вращать винт нужно до тех пор, пока верхняя граница светового пучка не совместится с верхней горизонтальной линией.
  3. Далее таким же методом необходимо отрегулировать оптику в вертикальной плоскости. В итоге в перекрестие линий должна попасть точка проекции, в которой поток света фар начинает отклоняться вверх и вправо под углом 15–20°.
  4. Как только работы с каждой фарой по отдельности будут закончены, следует сравнить совпадение полученных световых потоков.

Важно помнить, что поездки в темное время суток с неотрегулированным светом фар являются опасными не только для водителя, но и для других участников дорожного движения. Поэтому не стоит экономить свое время и пренебрегать своевременной коррекцией световых потоков. Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку

Отрегулировав фары должным образом, вы сможете обеспечить наиболее комфортную и безопасную поездку.

Настройка

Если нет возможности настроить систему в автосервисе, это можно сделать самостоятельно. Для этого потребуется ровная площадка со стенкой или сплошным забором напротив нее. Это обязательное условие при любом варианте регулировки.

Ближний свет

В этом случае проще использовании универсальный способ, который почти одинаков для всех авто. Различаться может только расстояние от стены до машины, чаще всего оно составляет 7,5 метров, но некоторые модели ставятся в 5 метрах, данный момент лучше уточнить отдельно, чтобы правильно настраивать свет. Далее надо подготовить разметку.

  1. Машина подгоняется вплотную к стене или забору, после на поверхности делаются метки четко посередине фар ближнего света и напротив их. Это будут основные ориентиры.
  2. Далее машину можно отогнать и приступать к расчерчиванию. На 5 см ниже центра фар ставятся еще две метки и соединяются горизонтальной линией. Также рисуются вертикальные линии через точки, чтобы был четкий ориентир.
  3. Определяется центральная ось машины и тоже обозначается на стене. В итоге должно получиться примерно так же, как на схеме ниже.


Все параметры определяются индивидуально, так как размеры машин и расположение фар всегда отличаются.

Далее можно приступать к настройке

Важно, чтобы в машине было залито как минимум полбака бензина, а на водительском сиденье сидел человек или лежал груз, по весу примерно равный водителю. Отрегулировать фары возле стены проще всего так:

Машина располагается на расстоянии 5 или 7,5 метров, при этом центральная линия должна совпадать с серединой капота

Важно выставить авто правильно.
Открывается капот и подготавливается отвертка или другой инструмент для регулировки. Включается свет и одна фара закрывается картонкой или любым другим непрозрачным элементом.
Верхний край светового потока (он четко виден) должен располагаться по линии

Если он смещен, проводится корректировка соответствующим винтом, регулирующим свет в вертикальной плоскости.
Регулировку в горизонтальной плоскости нужно делать так, чтобы место, где световой поток начинает подниматься вверх приходилось на вертикальную метку напротив фары.


Так выглядит настроенный световой поток.

Второй способ во многом похож на первый, но в этом случае потребуется расположить машину на расстоянии 10 метров от стены. Горизонтальная линия в этом случае чертится на 12 см ниже центра. Некоторые утверждают, что увеличение расстояния обеспечивает большую точность настройки, поэтому если хватает места, можно попробовать этот вариант.

Видео: Наглядный пример настройки головного света.

Дальний свет

У фар дальнего света нет четких линий, они распределяют свет равномерно, поэтому настройка будет на порядок проще. Процесс подготовки практически такой же, как с ближним светом, основным ориентиром будет горизонтальная линия на 5 см ниже центра фар и вертикальные линии напротив лампочек.

В этом случае нужно настраивать свет так, чтобы центр пучка приходился на пересечение вертикальной и горизонтальной линии соответствующей фары. Тут точность не настолько важна, так как дальнее освещение используется только тогда, когда встречного транспорта нет. Если ближний и дальний свет совмещены в одной лампочке, то регулировки одного варианта хватает для того, чтобы фара работала как нужно.


Дальний свет распределяется не так, как ближний.

В ролике выставляют дальний свет на Хундай туксон.

Противотуманки

В этом случае нет винтов для регулировки и менять положение светового потока можно только в вертикальной плоскости. Перед тем как начать работу, следует ослабить крепления противотуманных фар. Зачастую они окисляются, поэтому желательно заранее обработать их проникающей смазкой.

На стене проводится линия, ее высота должна быть на 10 см ниже расположения противотуманок. После этого машину нужно отогнать на 7,6 метра, выставить напротив разметки и включить фары. В этом случае верхняя граница светового потока должна совпадать с линией, только такое положение обеспечит нормальную видимость в туман.


Противотуманные фары также требуют настройки для нормальной работы.

Способы регулировки фар машины

Существует два способа настройки света фар. Для осуществления первого необходимо наличие ровной площадки. Водителю нужно подъехать к строго вертикальной, ровной, без выступов и углов стене. Плотно прижавшись к ней, отмечается центр авто и центральные оси ламп. Расчет получится более точным, если пометить расстояние от лампы до пола и от центра до отмеченного источника света. На стене рисуется еще одна линия (ее отмечают ниже на 5 см по отношению к первой).

На следующем этапе водитель отъезжает на 7,5 метра и проводится еще одна линия, соединяющая центральные точки ламп. Далее, проводятся линии вертикального вида через центр фар и через центр самого автомобиля. Когда разметка закончена, включаются фары ближнего света и настраиваются так, чтобы углы наклона ламп полностью совпали с горизонтальными линиями. Место, в котором свет поднимается вверх, должно совпадать с линиями, которые пересекаются.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары. При комбинированном ближнем и дальнем свете, настраивается только дальний, второй подстраивается автоматически.

Для второго способа понадобится такая же ровная без изъянов стена, но в данном случае машина ставится на расстоянии 10 метров. Подготовив авто к процедуре настройки, на стене делаются пометки, соответствующие центру лампы и пометки реального расположения фонарей.

Данные точки соединяются и дополнительно прочерчиваются 2 горизонтальные линии:

  • на 12 см ниже;
  • на 22 см выше.

После окончания разметки регуляторы ширины освещения устанавливаются на ноль. Свет основной фары не должен быть выше верхней границы второй линии, а для противотуманных фар верхней границей будет третья линия.

Идеальный свет настраивается с помощью регулировочных винтов, которые подкручиваются до отметки чуть ниже центра фары

Когда необходима настройка?

Качество дорог в странах бывшего СССР, особенно на периферии, оставляет желать лучшего. Длительная эксплуатация автомобиля в подобных условиях ведет к нарушению заводских регулировок элементов наружного освещения. Постепенно настройки сбиваются, отчего головная оптика направляет пучки света в разные стороны – вверх либо прямо под колеса машины.


Последствия неправильной регулировки фар:

  • водителю приходится напрягаться, чтобы разглядеть неосвещенную часть дорожного полотна;
  • если отражатели оптики подняты под большим углом, пассажиры встречных авто страдают от ослепления;
  • недостаточная освещенность обочины может привести к ДТП – шофер вовремя не заметит препятствия либо идущего по краю дороги человека.

Когда нужна регулировка фар, выполняемая своими руками:

  • если вы заметили разнонаправленные световые потоки (например, левая фара светит вниз, правая – вверх);
  • водители встречных машин постоянно сигнализируют об ослеплении кратковременным включением дальнего света;
  • после ремонта, замены либо снятия передних блоков оптики;
  • после удара передней части авто в результате ДТП;
  • при установке колесных дисков или резины других размеров;
  • после замены передних «просевших» пружин;
  • в процессе монтажа противотуманных фар (ПТФ).

Если вам довелось поменять сгоревшие лампочки, то корректировать положение световых приборов не нужно. Другое дело – установка элементов нового типа (ксеноновых, светодиодных) вместо штатных галогенных лампочек. В этом случае желательно отрегулировать ближний свет фар.
