Как правильно отрегулировать сцепление на ваз 2110

Регулирование сцепления своими руками на ВАЗ 2110

Конструкция механизма сцепления инжекторных или карбюраторных «десяток» на 16 клапанов, абсолютно идентична механизмам, устанавливаемым на 8 клапанные автомобили.

При этом, принцип работы узла основан на применении механического троса, в отличие от классических машин, где используется гидравлика. Основным преимуществом системы является простота регулировки и ремонта. Для выполнения операции не потребуется загонять машину на стенды или смотровую яму – все манипуляции выполняются наверху двигателя. Точная калибровка заключается в подтяжке приводного троса и установке необходимого положения педали.

Детальная инструкция, как настроить сцепление ВАЗ 2110 находится ниже.

Также можно посмотреть, как выполняется процедура на видео:

Как отрегулировать трос сцепления

Перед ремонтом необходимо подготовить необходимые инструменты. Для этого понадобится:

линейка;
ВД40 или аналогичное средство;
чистая ветошь;
головка №10;
два рожковых ключа номер 13.

Дальнейшая последовательность действий выглядит таким образом.

Головкой №10 открутить крепления воздушного фильтра для облегчения доступа к необходимому узлу.

Снять корпус воздухача.
Необходимая деталь находится прямо под элементом.
Поднять вверх резиновый пыльник для освобождения гаек.
Ключами №13 ослабить контргайку крепления троса к вилке выжимного подшипника.
Далее необходимо прокручивать упорный элемент для достижения необходимого положения педали.
После примерной подгонки, требуется сесть в машину и выжать педаль до упора 3-4 раза.
Проверить высоту накладки от пола.
Если результаты удовлетворительны – законтрогаить трос в обратной последовательности и вернуть на место пыльник.
При нарушении заводских параметров процедуру подгонки требуется повторить.

При этом если подтянуть тросик, педаль поднимется вверх, во время ослабления – опустится.

Как правильно отрегулировать педаль сцепления

Мануал производителя говорит о необходимой высоте расположения рычага в пределах от 12 до 16 см. при этом достигается максимально эффективная работа механизма. Если имеется нарушение по высоте установки, необходимо произвести калибровки механизма.

Установить необходимый зазор можно так.

На машине включается нейтральная передача и глушится мотор.
Снимается водительский коврик.
Перпендикулярно рычагу, к педали прикладывается линейка или другой измерительный прибор.
Замеряется высота положения накладки.

Если на линейке имеется результат, выходящий за пределы 12-16 см – требуется срочная регулировка.
Установка требуемого положения происходит благодаря подтяжке или ослаблению троса сцепления. При откручивании гаек рычаг поднимается, а после закручивания опускается. При этом во время регулировки натяга необходимо надавливать на сцепление до упора и измерять положение рычага линейкой.

Данная процедура говорит о стандартной настройке, рекомендуемой заводом изготовителем. Однако опытные автомобилисты знают способ, как опустить муфту до приемлемого положения под каждого пользователя.

Завести ДВС и выжать муфту.
Не бросая педаль включить заднюю позицию КПП.
Плавно поднимать ногу и параллельно включать заднюю. В момент срабатывания прижимного подшипника, ручка кулисы начнет вибрировать.
При «конвейерных» татировках, момент срабатывания находится на 70-95 мм от полов.
Для удобства рекомендуется уменьшить порог до 2-3 см от коврика при помощи подтяжки троса.

После выполнения такой процедуры, муфта рычага окажется намного ниже «стоковой» позиции, что положительно сказывается на комфорте вождения.

«Болезни» сцепления и откуда они берутся

Существует большое количество неисправностей, с которыми может столкнуться владелец ВАЗ-2110. Среди наиболее распространенных признаков неполадки стоит выделить следующие:

Пробусковка и неполное включение, из-за чего возникают заметные трудности при переключении передач, особенно при попытке переключиться на заднюю или первую.
Если резко нажать на педаль, обороты работы мотора увеличиваются, но при этом разгон не заметен. В особенности такая ситуация опасна во время обгонов, когда водитель, не имеющий представления о наличии у него сломанного сцепления, пытается обойти машины впереди себя.
При попытке выключить сцепление оно отключается не полностью, а во время переключения передач возникают излишние шумы (хруст).
Во время старта машина срывается.
В процессе езды автомобиль постоянно издает нехарактерные нормальной работе звуки, которые дополнительно усиливаются после включения сцепления.

Пробуксовка сцепления

В преимущественном большинстве случаев это обусловлено следующими причинами:

замасливание накладок, нажимного диска или маховика;
излишний износ или прогар фрикционных накладок;
повреждение привода.

Чтобы устранить данную проблему, следует тщательно промыть замасленные запчасти с помощью бензина или уайт-спирта, после чего обнаружить и устранить причину чрезмерного замасливания.

При наличии поврежденного привода следует попробовать устранить причину, по которой он заедает, или же полностью его заменить.

Рывки при старте

Данная проблема характеризуется резкими рывками при попытке сдвинуть автомобиль с места. Чаще всего подобная проблема появляется по причине заедания троса привода, из-за чего нужно будет обработать его моторным маслом или поменять на новый.

Если ступица ВД заедает на шлицах, следует полностью очистить их от грязи или каких-либо небольших повреждений.

Также замена ВД потребуется в случае его деформации и ослабления накладок.

Наблюдается шум при включении сцепления

Помимо этого, в некоторых случаях причиной неисправности является ослабление крепления ФН или деформация ВД, что решается путем замены комплектующих.

Наблюдается повышенный шум

При наличии характерного шума при попытке включить сцепление следует проверить смазку подшипника и его износ. В любом случае наиболее оптимальным решением проблемы будет проведение полной замены подшипника.

Не полностью выключаемое сцепление

Еще одна распространенная проблема, которая характеризуется затруднениями при переключении передач и наличием характерного шума, хотя коробка передач выглядит вполне исправной. Если регулировка была выполнена некорректно, следует провести данную процедуру повторно, после чего выполнить замену деформированной вилки.

При заедании троса его нужно смазать моторным маслом или каким-нибудь другим средством. Если это не помогло, выполняется его замена.

При короблении ВД или ослаблении заклепок ФН единственным правильным решением будет проведение полной замены диска.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

Проверяется ход сцепления;
Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

Подготовка;
Демонтаж;
Установка.

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

Гаечный ключ на 8;
Два гаечных ключа на 17;
Отвертка крестообразного типа;
Новый качественный тросик сцепления;
Смазочные материалы.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

Снимите стеклоочиститель со своей «десятки».
Ослабьте немного контргайку и регулировочную гайку.
Извлеките из вилки отключения сцепления ободок поврежденного троса.
Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
Достаньте из кронштейна искомый наконечник.
Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
Но и это не все. Снимите с пальца педали втулку.
Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Установка выполняется следующим образом:

Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.

Загрузка …

С этим читают

Диагностика неисправностей сцепления

Традиционно, неисправности данного узла имеют такие характерные проявления, как нетипичные звуки в процессе движения автотранспорта при включении устройства, сложности с функцией переключения передач, отсутствие сцепление при обгоне и прочие. При таких обстоятельствах необходимо вмешательство в работу устройства, соответственно, выполнение ряда мер по регулировке сцепления на ВАЗ 2110 становится обязательным.

Не смотря на характерные сложности работы по диагностике и ремонту, для первоначальной оценки состояния узла целесообразно применить свои знания и навыки без дополнительных консультаций в автосервисе. Обращение на станции техобслуживания даже при наличии незначительных дефектов потребует финансовых затрат.

Как показывает опыт, из многообразия марок автомобилей наибольшей простотой в ремонте обладает именно ВАЗ 2110. Как отрегулировать сцепление, используя минимум ключей и приборов, можно найти на сайтах автолюбителей, в тематических журналах, а также на форумах в личных беседах с ведущими автомеханиками или с более опытными автомобилистами.

В первую очередь владелец транспортного средства должен обладать знаниями в области структуры трансмиссии, передней подвески, а также определенными навыками ухода за авто. Традиционно ремонт лучше всего проводить в гараже со смотровой ямой или подъемником.

Стандартный перечень инструментов, необходимых для регулировки сцепления «десятки», предусматривает наличие следующих элементов:

гидродомкрат (или механический вариант);
автоопоры;
несколько универсальных комплектов ключей (рожковидных, накидных);
комплект головок;
комплект отверток с плоским и фигурным наконечником;
молоток и выколотный брусок;
оправочное приспособление для диска.

Помимо гаражного инструментария понадобится слесарный верстак или любой свободный стол для того, чтобы удобно расположить сцепление в процессе ремонта. Для быстрой работы следует предварительно изучить список возможных неполадок трансмиссии автомобиля ВАЗ 2110. Как отрегулировать сцепление, и какие при этом использовать технические приемы, поможет анализ выявленных при диагностировании проблем.

Итак, неполадки, возникающие вследствие поломок либо изнашивания, могут быть следующими:

оборванный трос привода;
поломанная вилка;
разрушенный выжимной подшипник;
изношенные фрикционные компоненты;
поломанные рессоры диска;
деформированный диск при перегревании;
поломанная корзина.

Управлять подачей крутящего момента можно из салона авто дальней педалью слева. В процессе нажима на нее, мускульное напряжение трансформируется и направляется по магистрали вилке. Мероприятия по регулировке сцепления ВАЗ 2110 включают настраивание хода данного механизма. Стальная конструкция перемещает выжимной вкладыш по оси цилиндра коробки передач, действующего на пружину диафрагмы. Она же и отклоняет нажимной диск от ведомого, в результате чего происходит отсоединение КПП от электродвигателя.

Среди существующих приемов передачи нагрузки от педали к фрикционному устройству следует выделить гидравлический и механический. Механизм, работающий через жидкостную систему, требует меньших затрат для обеспечения его работы. На ВАЗовском авто установлен механический узел, поэтому передача нагрузки на вилку производится через трос. Недостатком деталей проволочного вида является усталостная растяжка под нагрузкой спустя определенный промежуток времени.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

Как узнать, что электросхема ВАЗ 2109 неисправна? Читайте об этом в подробном и информативном материале нашего автора.

«Лада Калина»

Регулировка происходит следующим образом:

Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
Отсоедините ДМРВ и открутите хомут.
Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
Сделайте повторные замеры путём зажимания соответствующей педали.
Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом:

затяните ручник и снимите аккумуляторную батарею, чтобы обеспечивать максимальную безопасность;
найдите трос сцепления в подкапотном пространстве;
ослабьте гайки фиксации наконечника троса, используя два гаечных ключа;
добейтесь расстояния в 125 — 135 мм путём ослабевания или подкручивания гаек;
займите водительское кресло и выжмите педаль сцепления до упора как минимум трижды;
произведите повторные замеры и откорректируйте сцепление снова при необходимости.

Регулировка сцепления ВАЗ 2108, 2109, 21099

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки.

Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— рулетка с хорошо читаемой шкалой

— два рожковых ключа на 17 мм

Рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

— фиксируем автомобиль (подкладываем упоры под колеса)

— снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

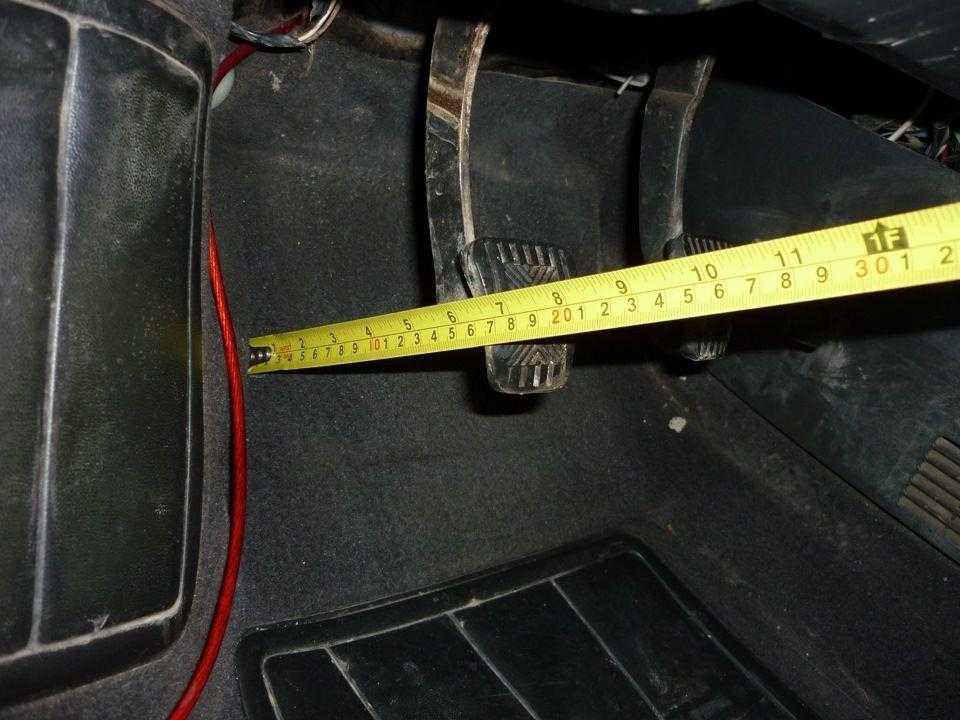

Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

Реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

Вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Регулировочная гайка привода сцепления и ее контргайка на кронштейне

Ослабляем контргайку

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Ослабление контргайки при помощи двух рожковых ключей на 17

Вращаем регулировочную гайку

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу).

Вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Проводим проверку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку. Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.
