Рулевой редуктор автомобиля нива

Замена маятниково рычага ВАЗ 2107, ВАЗ 2104.

Конструкция маятника для ВАЗ 2104 – ВАЗ 2107

1 — сошка; 2 — корпус кронштейна; 3 — шайба; 4 — регулировочная гайка; 5 — шплинт; 6 — верхняя шайба; 7 — уплотнитель; 8 — втулка; 9 – ось; 10 — нижняя шайба; 11 — контргайка.

Многие владельцы автомобилей ВАЗ 2104 – ВАЗ2107 покупают, делают ремонт и меняют маятник самостоятельно.

Для этого нужно:

Делать это нужно аккуратно, чтобы ни сорвать резьбу и не расплющить корончатую гайку, поэтому лучше навернуть другую гайку.

снимаем, путем отвинчивания двух гаек, при этом с другой стороны необходимо надеть разводной ключ, который будет удерживать болт от прокручивания;
отвинтить верхнюю гайку;
вынуть ось из кронштейна. В кронштейн маятникового рычага при сборке закладываем смазку.
втулки должны сидеть в кронштейне плотно, а ось не иметь радиальных люфтов. При износе втулок заменяем их новыми.
проверить момент проворачивания оси – путем затяжки или послабления гайки, наблюдать, проворачивая сошку. При проворачивании, сошка должна «ходить» легко и без усилий. Чем легче это усилие, тем меньше это будет передаваться на руль.

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Разборка: 1) В начале снимите маятник с автомобиля. (О том как его снять, см. в статье ссылка на которую дана чуть выше, в рубрике: «Где находится маятниковый рычаг?»)

2) Теперь снятый маятник не снимая при этом с него ничего, установите в тиски и после чего зажмите как показано на рисунке. После чего пассатижами выньте шплинт который будет удерживать гайку от её отворачивания (На фото данный шплинт уже вынут). И после того как шплинт будет извлечён, возьмите гаечный ключ и с его помощью отверните регулировочную гайку.

Примечание! После снятия регулировочной гайку, обратите своё внимание на расположенную под ней шайбу которую тоже вам придётся снять!

3) Следом когда шайба небольшого размера будет снята, рукой или возьмите отвёртку и вследствие чего уже подденьте шайбу большого размера и после чего так же снимите её с оси рычага.

4) Далее опять же подденьте отвёрткой, но только на этот раз уже одну из основных втулок (Указана синей стрелкой) и тем самым снимите её, а так же снимите уплотнительное кольцо которое под этой втулкой находится находится и которое указано красной стрелкой.

Электрооборудование основные причины неисправностей

Питание бортовой сети автомобиля ВАЗ 2107 осуществляется от аккумуляторной батареи, а после запуска двигателя от генератора. Наиболее частые причины отказов электрооборудования:

Выход из строя регулятора напряжения, значительный износ щеточного узла и контактных колец, ремня привода генератора.
Недозаряд батареи в течении длительного времени вызывает сульфатизацию и разрушение пластин, что приводит к снижению ее емкости.
Поломка втягивающего реле, повреждение обмотки статора или ротора затрудняет запуск двигателя.

Любые неисправности автомобиля ВАЗ 2107 диагностируются сотрудниками станций технического обслуживания или самостоятельно. Способ восстановления работоспособности систем и механизмов обычно заключается в замене отказавших деталей. Опытные автолюбители могут самостоятельно устранить большинство поломок, используя иллюстрированные руководства по ремонту.

Снятие и разборка кронштейна маятникового рычага автомобиля ВАЗ-2121

Работу проводим на смотровой канаве или подъемнике.

Снимаем правое колесо.

Выпрессовываем из отверстий маятникового рычага шаровые пальцы тяг: средней и боковой.

1. Головкой «на 17» отворачиваем нижний болт крепления кронштейна маятникового рычага к правому лонжерону

2. Удерживая гайку от проворачивания накидным ключом той же размерности.

Аналогично отворачиваем верхний болт крепления кронштейна.

3. Вынимаем болты

4. Снимаем кронштейн маятникового рычага.

5. Зажимаем маятниковый рычаг в тиски.

Пассатижами вынимаем шплинт

6. Ключом «на 19» отворачиваем регулировочную гайку

7. Снимаем шайбу

8. Извлекаем верхнюю шайбу корпуса кронштейна.

9. Снимаем с оси рычага корпус кронштейна

10. Снимаем с корпуса кронштейна верхний уплотнитель и нижний

11. Вынимаем верхнюю пластиковую втулку оси и нижнюю.

12. Для замены оси рычага ключом «на 22» отворачиваем самоконтрящуюся гайку, удерживая ось рычага от проворачивания ключом «на 13»

13. Вынимаем ось из отверстия рычага

14. Снимаем нижнюю шайбу

15. Детали кронштейна маятникового рычага.

Заменить пластиковые втулки и ось кронштейна маятникового рычага можно на автомобиле, не отворачивая болты крепления кронштейна к лонжерону.

16. Отсоединив от маятникового рычага шаровые пальцы средней и боковой тяг, отворачиваем регулировочную гайку и вынимаем маятниковый рычаг с осью

17. Вынимаем пластиковые втулки.

Собираем кронштейн в обратной последовательности.

Самоконтрящуюся гайку оси затягиваем моментом 63,7-102,9 Нм (6,5-10,5 кгс·м).

Смазываем пластиковые втулки и заполняем полость между ними в кронштейне смазкой Литол-24.

Верхнюю шайбу устанавливаем выдавками вверх.

После затягивания регулировочной гайки рычаг должен поворачиваться под действием силы 9,8–19,6 Н (1–2 кгс), приложенной на его конце.

Если усилие поворота рычага превышает эту величину, то отворачиваем регулировочную гайку, приподнимаем верхнюю шайбу и снова затягиваем гайку так, чтобы добиться необходимого усилия поворота рычага.

Гайки болтов крепления кронштейна маятникового рычага затягиваем с моментом 33,3-41,2 Нм (3,4-4,2 кгс·м)

голос

Рейтинг статьи

Communities › Клуб Любителей Автомобилей Lada Niva › Blog › [ИНФО] Ремонт рулевого маятника

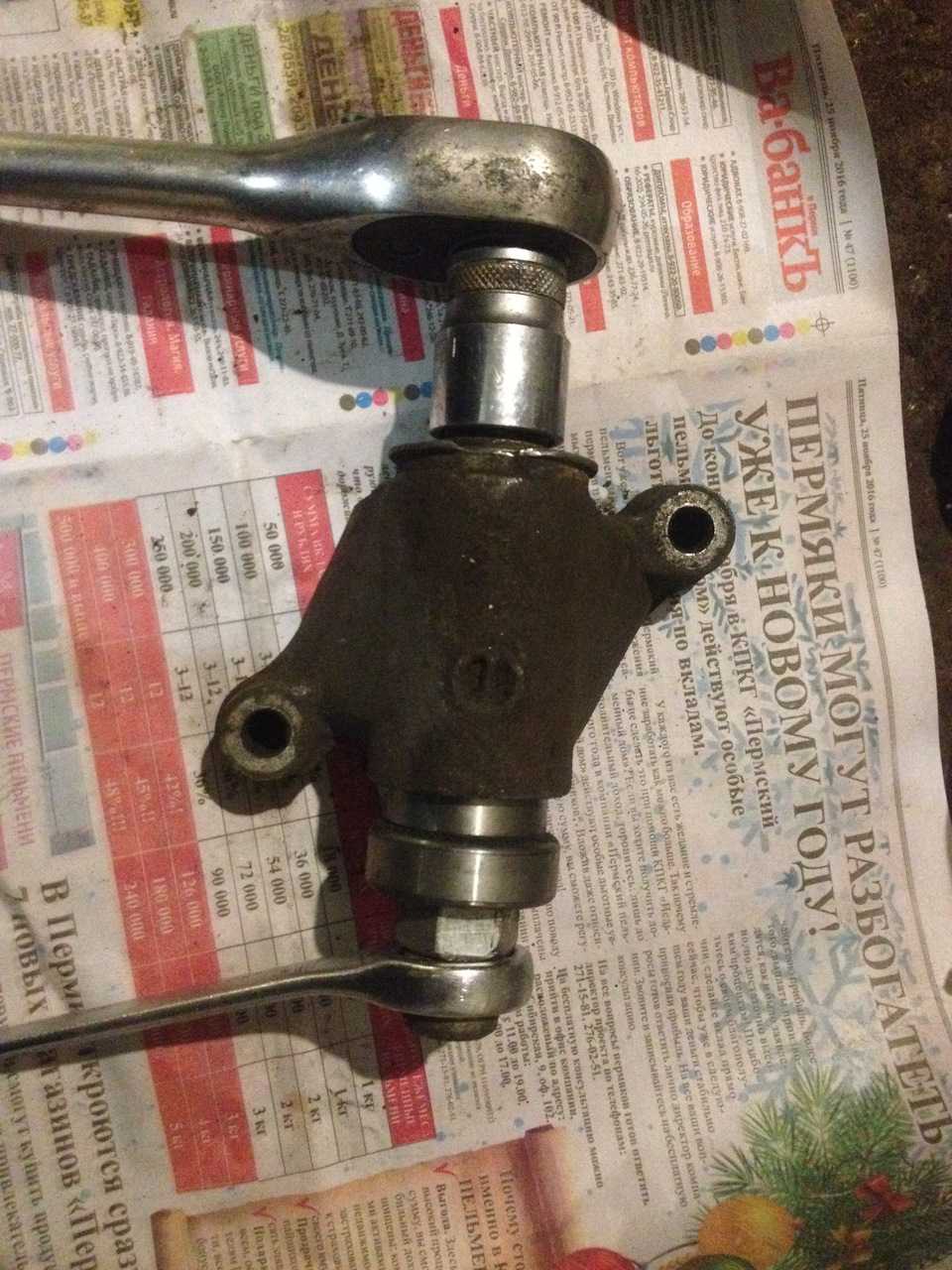

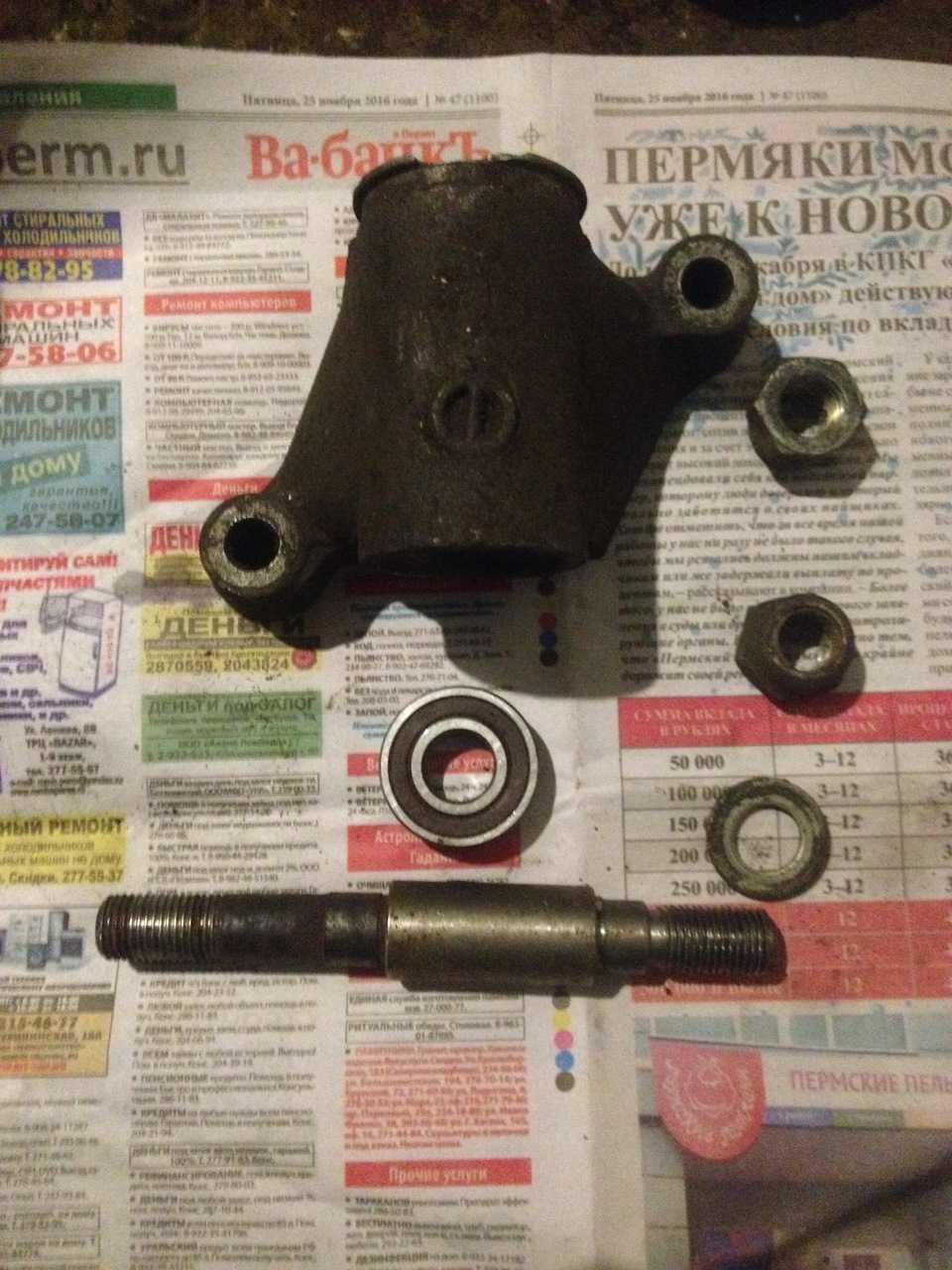

Обслуживаем маятник своими руками.Разбирается молотком-легкими ударами по накрученной гайке, точнее её тыльной стороне-самоконтрик же.

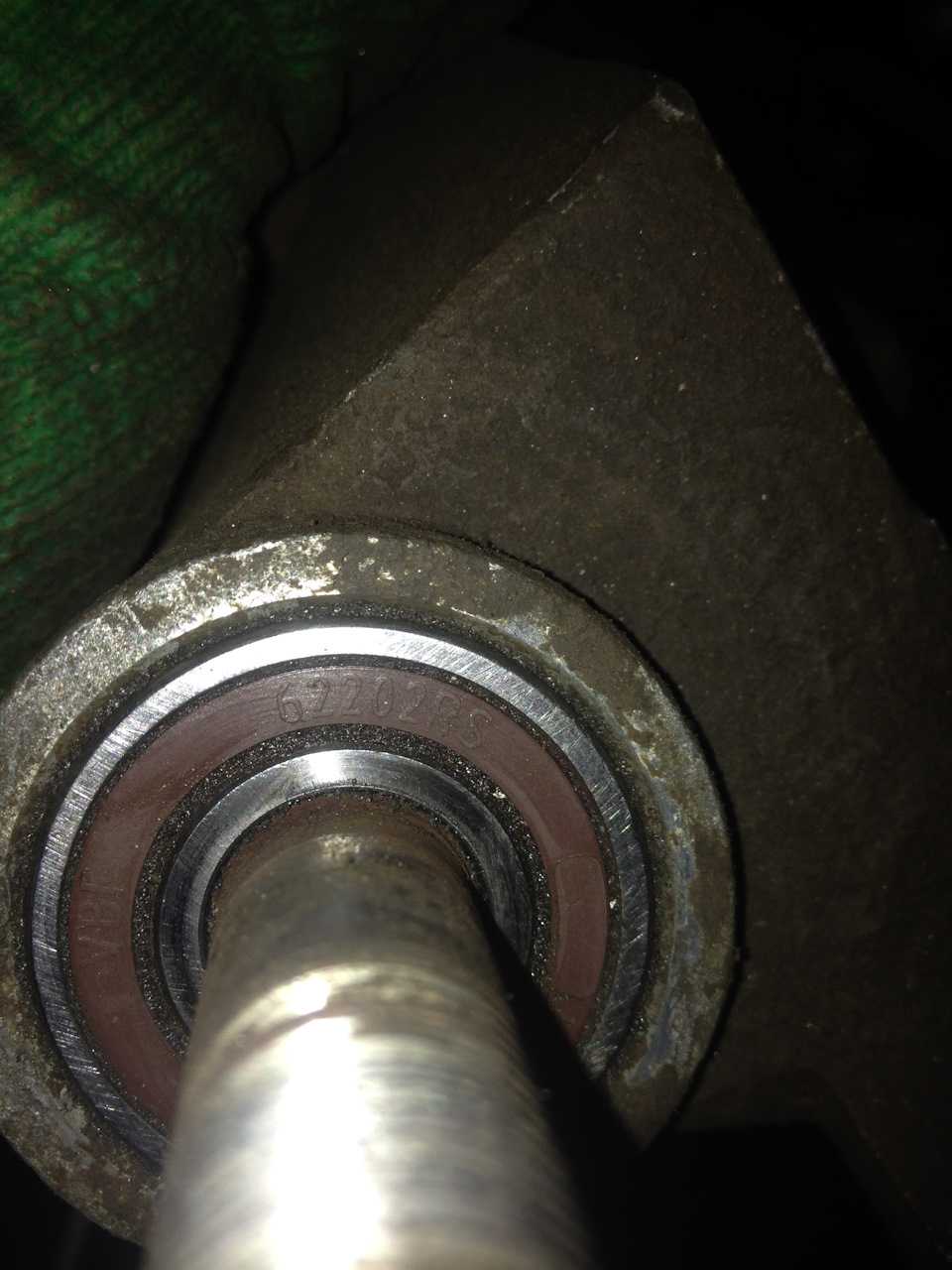

Далее выбиваем подшипник оставшийся и прессуем новые- этими же гайками и парой проставок- у меня был под от Гены и гайка м20

Если подшипники на пальце сидят неплотно, то можно накернить палец и ещё поездить

Подшипники можно взять в любом ваз магазине- подш коленвала нива/классика

Comments 15

По вопросу кирнения — это временная мера, со временем опять разобьет. Если корпус в норме, то может вместе с подшипниками заменить вал?

конечно временная, но доехать до замены хватит

Ну если в таком ракурсе, а то так получается лишняя работа.

Такое проделывать стоит если посадка не прессовая, а от руки, когда размер уже соток на 5 ушел-накернил и ездишь себе до следующей замены, а там уже-извини, только на помойку. Не знаю продаются ли отдельно валы и цену не знаю, если честно, но вот на шниву маятник у нас стоит около 2000, тут уже лучше усиленный тогда, он 3000

Подумал сперва, что проще сразу новый купить, но посмотрев на цены офигел. Маятника 21213 стоит 540 руб, а 2123 больше 3000… Вообще не понял такого ценообразования. Отличия деталей минимальные и там нет ничего такого что увеличивало бы цену в 5-6 раз…

Даже 3000 больше? Ничего себе. Я в курсе что очень дорого, поэтому написал)) но чтоб настолько…

конечно временная, но доехать до замены хватит

Ну я еще перед запресовкой подшипников в корпус снимал пыльник и дополнительно смазывал его ЦИАТИМОМ.

Не проще заменить в сборе или поставить усиленный и забыть про него

Меняй. Мой маятник очень древний-один из первых. Корпус хоть и из алюминия, но металл хороший+ термичка, ему 13 лет и при нещадной эксплуатации ничего ему не стало, на кой черт мне отдавать 4000 на новый усиленный? Странный коммент

Что в нем странного?Я же тебе не всервис ехать предложил и не машину поменять

Если тебе не нужно- проходи мимо и не учи других.На усиленном не выходят из строя подшипники? Выходят. Перебирается как? Так же. Есть еще вопросы?

Источник

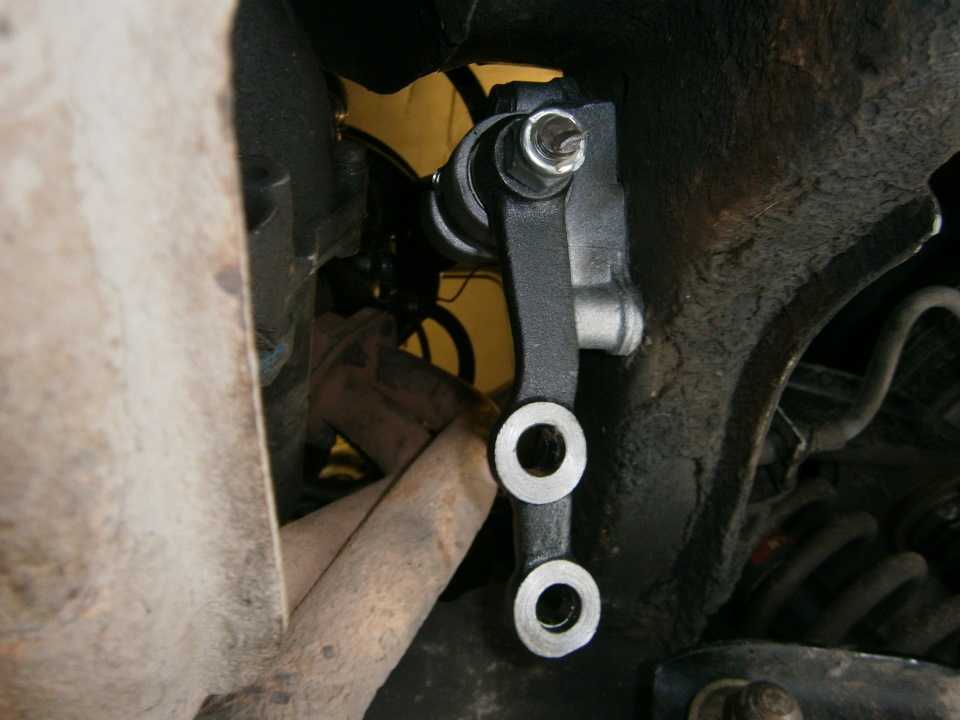

Установка нового маятника

Перед тем как устанавливать новый маятник на автомобиль, убедитесь правильно ли он был собран, для этого зажмите маятник в тиски таким образом, чтобы его сошка была направлена строго горизонтально. В таком положении под тяжестью собственного веса сошка должна будет стоять на одном месте, никуда не двигаясь. Она должна будет лишь передвигаться под действием силы в «1-2 кг», приложенной к той части на которую будет устанавливается правый шарнир рулевой тяги, иными словами на кончик сошки как показано на рисунке:

Не нашли интересующую Вас информацию? на нашем форуме.

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки: -повышенный люфт (свободный ход) руля; -стуки в районе передних колес; -затрудненное (тугое) вращение руля. Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу. Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем: -люфт руля по ободу 18 – 20 мм; -в шарнирах и соединениях не должно быть стуков; -крепления картера рулевого механизма и маятникового рычага не ослабли; -в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении; -усилие поворота руля не превышает 20 кгс; -регулировочные муфты боковых тяг надежно закреплены хомутами; -все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Прочитайте, может пригодится: Инструкция по прокачиванию тормозной системы ВАЗ 2107

Источник

Виды маятников на ВАЗ 2104–2107

При изготовлении маятниковых рычагов используются втулки, и подшипники на них опирается ось рычага. Они предназначены для более долгого срока службы подвижных элементов. Производители считают, что более долговечны втулки, так как в отличие от хрупких подшипников они не подвержены воздействиям, кроме истирания. Все же износу подвержены оба материала. При стертых элементах водитель почувствует большее напряжение руля, чем обычно, становится сложно управлять автомобилем за счет усиления люфта. При наезде на ямку или кочку начинают доноситься посторонние стуки со стороны маятника, усиливается ход рулевого колеса. А если поврежден сам механизм, ослаблены болты, либо перетянута регулировочная гайка, то колесо будет вращаться более туго.

Конструктора пытались сделать маятник герметичным и изолировали внутреннюю полость корпуса двумя резиновыми кольцами, но обычно после прохождения 45–90 тыс. км его приходится менять полностью. Когда автомобиль выезжает на проселочные участки дороги, то вся грязь затягивается во внутрь.

Подшипники качения решают эту проблему, они мало подвержены износу от загрязнений и не требуют дополнительной смазки. Но, к сожалению не все производители поставляют на рынок качественную продукцию.

Капитальный ремонт кузова

Приобрести вазовский кузов – прекрасный шанс сберечь денежные средства на дорогом капремонте или покупке новой машины. Уже давно доказано, что желательнее без промедления спровадить дряхлый кузов на утиль, чем периодически его ремонтировать в сервисах, где за услуги подобного рода берут довольно большие деньги.

А еще интересно: Двигатель Шевроле Нива работает исправно, если за ним следить

Чтобы обезопасить себя от проблем, заботливый водитель пользуется профилактическими мероприятиями. В их число, помимо антиграв обработки и других процедур, входит усиление.

Все операции, касающиеся упрочнения и реставрации корпуса авто очень сложны, занимают много сил и времени, но дают великолепный результат.

Сразу отметим, что усиление лонжеронов впереди актуально как никогда, если на Ниву устанавливаются более жесткие амортизаторы, пружины и большие по размеру колеса. Также это рекомендуется делать после установки силовых бамперов и лебедок.

Ремонт кузова ваз 2121 состоит из нескольких видов работ.

В силу специфики своей эксплуатации и конструкции ваз 2121 требует к себе повышенного внимания, а именно повышенного контроля состояния кузова

В общем, если вы владелец подержанной «Нивы», и собираетесь ее эксплуатировать по назначению еще как минимум пару лет, внимательнейшим образом осмотрите состояние кузова ваз 2121 ремонт которого и усиление его отдельных элементов это скорее необходимость, чем предосторожность

Проблемными зонами, на которые следует обратить особое внимание, считаются:

Днище, а именно его коррозия и сквозные дыры в полу (уж очень часто машина преодолевает водные преграды без последующей качественной просушки);
Лонжероны, а именно на наличие трещин (последствия ударов при соответствующей усталости металла).

Трещины лонжеронов, как правило, возникают в районе креплений:

Рулевого редуктора;
Маятника;
Балки двигателя;
Верхнего кронштейна переднего амортизатора;
Крепления задних амортизаторов;
Длинных реактивных тяг к самому днищу пола;
«Домика» тяги «Понара».

Реставрация задней части переднего лонжерона

Задняя арка до ремонта

Передний лонжерон до ремонта

Новая, блестящая – совсем как настоящая

Трещины в самых неожиданных местах

Полная потеря деталей кузова

Так как работы связанные с восстановлением и усилением кузова очень трудоемки и занимают кучу времени и сил, то реставрацию автомобиля с экономической точки зрения можно считать рентабельной, только тогда, когда она проведена своими руками. А это значит, что при покупке гнилого автомобиля, даже когда цена его составляет сущие копейки, необходимо учитывать будущие немалые затраты на его восстановление. Усиление и замена частей пола и лонжеронов обычно проводятся заплатами из листового металла толщиной в 3-4 мм.

Готовые к установке заплаты/усилители лонжеронов

Готовый, с усиленными лонжеронами, пол автомобиля

Вместо тяги Понара

А — образный рычаг

Читать новости о новой Ниве

Полировка зубной пастой — как отполировать фары, пластик, стекла и диски своими руками
Можно ли ставить кенгурятник на машину
Тюнинг нивы своими руками — 95 фото новинок с лучшими вариантами!
Как прокачать тормоза на Шевроле Нива правильно
Тюнинг на Ниву
ВАЗ 2121 Нива: описание, двигатели, АКПП, технические характеристики
УАЗ «Буханка» 3741 — официальный дилер автомобилей УАЗ в г.Архангельск и Архангельской области
УАЗ на шинах низкого давления — этапы переделки автомобиля

Замена маятникового рычага

Если ремонт невозможен, можно установить новый маятниковый рычаг и закрепить его. Порядок действий обратен снятию маятника с кузова автомобиля.

За время серийного производства и массового использования «семерки» был накоплен огромный опыт эксплуатации. Наиболее характерные неисправности автомобиля ВАЗ 2107 и способы их устранения достаточно подробно описаны в технической литературе. Для удобства автовладельцев наиболее распространенные причины отказов систематизированы и сведены в таблицы.

Данная информация актуальна для владельцев автомобилей ВАЗ 2107, которые в большинстве своем самостоятельно обслуживают машины. Следует особо отметить, что существует несколько модификаций данной модели, различающихся между собой в основном конструкцией двигателя. Начиная с 2006 года, машины комплектуются системами впрыска. Соответственно им присущи иные виды отказов, нежели машинам с карбюратором.

Улучшенная Нива

Инжектор, который установлен на Ниве, хоть и уменьшает расход топлива, все же не является самым экономным вариантом в городских условиях с пробками и прочими задержками. На трассе и во время длительных поездок за городом это ощущается не так сильно, поскольку машина работает без остановок и простоев.

Из-за нерентабельности авто в городских условиях водители задумываются над хорошей и эффективной заменой старого движка инжекторного типа в своей машине. Лучшим вариантом станет дизельный двигатель на Ниву. Он имеет примерно те же характеристики по мощности, но расход топлива у него сравнительно меньше. Также дизель менее капризен в плане качества горючего. Какие же варианты из этой категории моторов стоят детального рассмотрения?

Первым и самым достойным кандидатом является XUD 9 SD от Peugeot. Этот двигатель использовался для создания модифицированной версии Нивы — модели 212151 с французским движком. Его можно поставить на Ниву без особых проблем — крепления деталей и узла идентичны, мотор отлично подходит по размерам, кроме того, появляются некоторые преимущества от его монтажа.

Снятие и разборка кронштейна маятникового рычага

Внимание! Работу проводим на смотровой канаве или подъемнике. Снимаем правое колесо

Выпрессовываем из отверстий маятникового рычага шаровые пальцы тяг: средней (см. Снятие средней тяги) и боковой (см. Снятие боковой тяги)

Снимаем правое колесо. Выпрессовываем из отверстий маятникового рычага шаровые пальцы тяг: средней (см. Снятие средней тяги) и боковой (см. Снятие боковой тяги).

Головкой «на 17» отворачиваем нижний болт крепления кронштейна маятникового рычага к правому лонжерону,…

…удерживая гайку от проворачивания накидным ключом той же размерности.

Аналогично отворачиваем верхний болт крепления кронштейна.

…и снимаем кронштейн маятникового рычага.

Зажимаем маятниковый рычаг в тиски.

Пассатижами вынимаем шплинт…

…и ключом «на 19» отворачиваем регулировочную гайку.

…и верхнюю шайбу корпуса кронштейна.

Снимаем с оси рычага корпус кронштейна.

Снимаем с корпуса кронштейна верхний уплотнитель…

Вынимаем верхнюю пластиковую втулку оси…

Для замены оси рычага…

…ключом «на 22» отворачиваем самоконтрящуюся гайку, удерживая ось рычага от проворачивания ключом «на 13».

Вынимаем ось из отверстия рычага.

Снимаем нижнюю шайбу.

Детали кронштейна маятникового рычага.

Отсоединив от маятникового рычага шаровые пальцы средней и боковой тяг, отворачиваем регулировочную гайку…

…и вынимаем маятниковый рычаг с осью…

…и пластиковые втулки.

Собираем кронштейн в обратной последовательности. Самоконтрящуюся гайку оси затягиваем требуемым моментом (см. Моменты затяжки резьбовых соединений). Смазываем пластиковые втулки и заполняем полость между ними в кронштейне смазкой Литол-24. Верхнюю шайбу устанавливаем выдавками вверх. После затягивания регулировочной гайки рычаг должен поворачиваться под действием силы 9,8–19,6 Н (1–2 кгс), приложенной на его конце. Если усилие поворота рычага превышает эту величину, то отворачиваем регулировочную гайку, приподнимаем верхнюю шайбу и снова затягиваем гайку так, чтобы добиться необходимого усилия поворота рычага.

Меняем маятник на ВАЗ 2107

Маятником на автомобилях называют такой агрегат, посредством которого обеспечивается поворот обоих колес при возникновении таковой необходимости. Это своего рода рычаг, который обеспечивает синхронное изменение угла расположения обоих передних колес. Когда вы поворачиваете руль в левую или правую сторону, то соответственно колеса изменяют угол направления. Если бы маятниковый рычаг отсутствовал, то колеса изменяли угол направления асинхронно, что приводило бы к ряду неприятных последствий. В данном материале рассмотрим, как осуществляется замена маятника ВАЗ 2107, где располагается данная деталь, и как определить ее неисправность.

Основные неисправности двигателя

Автомобили ВАЗ 2107 оснащаются тремя основными видами силовых агрегатов с рабочим объемом 1,5, 1,6 и 1,7 литра. Второй двигатель оборудован распределенной системой впрыска, который значительно отличается от карбюраторных. В процессе длительной эксплуатации детали и узлы агрегата подвергаются износу, что может вызвать следующие неисправности:

Отказ системы питания: топливного насоса, трубопроводов низкого или высокого давления.
Засорение главного топливного или воздушного жиклера, повреждение мембран пускового устройства или иных механизмов.
Отказ системы зажигания: высоковольтных проводов, свечей, распределителя или иных механизмов.
Поломка масляного насоса, засорение фильтра.
Предельный износ деталей цилиндропоршневой группы, вкладышей коленчатого или распределительного вала, ГРМ.

Диагностика неисправностей инжектора или ЭБУ производится с применением специального тестера, который имеется на специализированных СТО. Ремонтно-восстановительные работы на двигателе относятся к категории сложных и требуют высокой квалификации и специальных навыков.

Как отремонтировать маятниковый рычаг, он же маятник на ВАЗ 2101-ВАЗ 2107?

Рычаг маятниковый в сборе на подшипниках СИТЕК ПРОФИ ВАЗ 21213-2131 /Нива/

Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье – выходные дни).
Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Разборка, дефектовка и сборка маятникового рычага Chevrolet Niva

Инструменты:

Ключ на 19
Съемник для спрессовки маятникового рычаг

Примечание: Маятниковый рычаг разбирают для замены поврежденных или изношенных деталей.

1. Снимите защитный колпак оси маятникового рычага.

2. Отверните верхнюю гайку оси рычага

Обратите внимание, под гайкой установлена плоская шайба. Не забудьте установить ее при сборке

3. Отверните гайку крепления рычага на оси.

4. Выбейте ось рычага вместе с нижним подшипником несильными ударами молотка.

Примечание: Чтобы не повредить резьбу оси маятникового рычага, наверните гайку заподлицо с торцом оси.

5. Выньте ось из кронштейна.

6. При необходимости съемником спрессуйте маятниковый рычаг с оси.

7. Снимите с оси маятниковый рычаг, дистанционное кольцо и нижний подшипник.

8. С помощью подходящей выколотки выбейте из кронштейна верхний подшипник.

9. Проверьте состояние маятникового рычага и его оси. Рычаг не должен иметь погнутостей, а ось рычага — следов видимого износа.

10. Подшипники оси не должны иметь люфтов и местного износа дорожек обойм.

11. Кронштейн маятникового рычага не должен иметь трещин, деформаций и т.п.

12. Собирайте маятниковый рычаг в последовательности, обратной разборке.

Предупреждение: При запрессовке подшипника в кронштейн усилие прикладывайте только к его наружной обойме, а при напрессовке на ось — к внутренней. В противном случае подшипники будут повреждены.

Детали маятникового рычага с кронштейном: 1 – колпак кронштейна; 2 – самоконтрящаяся гайка; 3 – верхняя шайба; 4 – подшипник; 5 – кронштейн; 6 – ось маятникового рычага; 7 – кольцо дистанционное; 8 – маятниковый рычаг.

В статье не хватает:

Качественных фото ремонта

Замена маятникового рычага

Маятниковый рычаг, или просто маятник, — узел в рулевом управление достаточно уязвимый, и менять его приходится часто. О том, как самостоятельно заменить маятник — наш сегодняшний рассказ .

Причины недолгой ходимости маятникового рычага прозаичны — это дань родословной. При проектировании Нивы максимальное число умов и агрегатов было взято от легкой малолитражки ВАЗ-2106. В результате оригинальная передняя подвеска Нивы с мощной балкой и кованными рычагами на неубиваемых сайлент-блоках, с усиленным ступичным узлом, оказалась скрещен с рулевым управлением фиата-124, прототипа ВАЗ-2101-06. От этого авто Ниве достались (с поправкой на разницу в колее) все рулевые тяги, шарниры и рулевой механизм е маятаиковым рычагом Как следствие, детали рулевого управления оказались подвержены значительным перегрузкам. Опыт экстремальной эксплуатации редакционных Нив показал, что меньше других узлов рулевого управления живет маятниковый рычаг. На него передаются удары от неровностей дороги, усиливаемые значительно большими, чем у классики, колесами.

Основные неисправности: изгиб собственно рычага (сошки) и износ резиновых втулок или подшипников (в зависимости от типа маятника), вызывающий люфт оси рычага. Езда с изогнутым рычагом приводит к быстрому неравномерному износу передних шин по причине изменения углов установки колес.

Если Ниву «уводит» с траектории, а колеса смотрят в разные стороны, внимательно осмотрите рычаг. Следует хорошо представлять его правильную форму. На ВАЗ-2121 рычаг имеет характерную ступеньку между отверстиями под рулевые пальцы (см. фото справа). На BA3-21213 ступеньки нет, и отверстия находятся практически в одной плоскости

Внимание: рычаги невзаимозаменяемы! на исправных рычагах оси пальцев параллельны. Если пальцы как бы перекрещиваются — рычаг погнулся и подлежит замене

Какой купить рычаг? В продаже имеются рычаги на резиновых конусных втулках и на подшипниках. Подшипники теоретически снижают усилие на рулевом колесе. Но на практике сколь-нибудь существенной разницы не обнаруживается. Явный недостаток подшипникового рычага — его подшипник может выйти из строя при резком ударе по корпусу. Маятнику на втулках такие удары не страшны. Кроме того, он поддается восстановительному ремонту — замене изношенных втулок

Если Вы купили маятник на втулках, воспользуйтесь его разборной конструкцией. Вытащите шплинт, отвинтите гайку и извлеките рычаг вместе с осью из силуминового корпуса (см фото внизу). «Высаженные» поверхности оси (большего диаметра) под резиновые втулки обработаны резцом и, как правило, не шлифуются на заводе. Втулки в гаком рычаге будут быстро «съедены» шершавой осью. Отполируйте поверхность мелкой шкуркой, смажьте ось литолом и соберите рычаг. Этим Вы продлите жизнь узла.

Замена маягникого рычага

1. Установите машину на надежный домкрат (фото 1) и снимите правое переднее колесо

2. Расшплинтуйте и отверните гайки средней и боковой рулевых тяг. Инструмент — головка на 22 с карданчиком и удлинителем (фото 3-4).

Для удобства можно предварительно демонтировать корпус воздушного фильтра, сняв его крышку и открутив с длинных шпилек карбюратора четыре гайки ключом на 8 (фото 2). Это облегчит доступ к маятнику сверху.

3. Отсоедините от маятника рулевые тяги.

Для выпрссовки пальцев рулевых тяг можно, конечно, воспользоваться специальным съёмником с многоцифорным обозначением, но нам полюбился более быстрый способ. Пальцы выбиваются при помощи молотка на 800-1000 г. и выколотки длиной 50-60 см. и диаметром 20-30 мм, которую легко изготовить из стального прутка (фото 5).

Главное, чтобы удар был направлен вдоль оси пальцев рулевых тяг. Возможное повреждение первых витков резьбы на них легко устранить треугольным напильником (фото 8).

Действуя таким образом, Вы сэкономите массу времени.

4. Зафиксировав рожковым ключом на 17 гайки на корпусе маятника (фото 6), при помощи торцевой головки и удлинителя отверните два болта крепления маятника к лонжерону.

5. Снимите старый маятниковый рычаг и поставьте на его место новый. Сборку проводите в обратном порядке (фото 9-10).

Дуя облегчения последующих ремонтов рекомендуем все резьбовые соединения промазать графитовой смазкой. Если случай не запущенный, то регулировки схода-развала не потребуется.

Теперь Ваш маятник будет качаться только туда, куда ему положено. А Ваша Нива послушна и покладиста на радость хозяину. Удачных ремонтов!

Затраты времени при замене рычага:

Инструмент и оборудование:

домкрат, баллонный ключ (желательно «крест»), ключи и головки на 8, 10, 17, 22, удлинитель с карданчиком, молоток, треугольный напильник, пассатижи, выколотка

Видео

Замена центральной рулевой тяги Нива Шевроле

Для замены средней рулевой тяги на Шеви потребуется так же накидной ключ на 22, съемник или молоток и пассатижи. Перед началом работ снимите оба передних колеса, выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма и отведите боковую тягу в сторону

Снятию поперечной рулевой тяги На Нива Шевроле мешает картер редуктора переднего моста, поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги

Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма и отверните гайку

Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма, затем снимите рулевую тягу. Установка новой поперечной тяги на Шевроле Нива выполняется в последовательности, обратной снятию.

Стальной маятниковый рычаг для Нива 4х4 21213, 21214

Оплата на карту VISA “Сбербанк”

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему “Сбербанк онлайн”, через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс. Комиссия от 0 до 1 %

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную комиссию – примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы “Наложенного платежа” Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу “наложенный платеж”.

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно – 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно – 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно – 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату “Сбербанк”). Это входит в наши условия “Наложенного платежа”

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги

ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI

ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки)
