Как делается регулировка и ремонт тормозов на автомобилях уаз: рассматриваем со всех сторон

Прокачка тормозов, последовательность

До того, как прокачать тормоза на УАЗ, ищут сухую, ровную поверхность. Кроме того, понадобиться помощник, поскольку выполнить операцию в одиночку сложно, но в случае острой необходимости возможно.

Последовательность процесса такова:

  • Убираем клапанный налёт;
  • Контролируем, нет ли подтёков и утечек в соединениях и трубках;
  • Контролируем на соответствие норме количество рабочей жидкости в ёмкости. При необходимости, добавляем до нужной метки «МАХ». Выполняем манипуляции, постоянно проверяем и доводим жидкость до нужного уровня, нельзя, что бы смесь опустилась до метки «MIN».
  • Качаем ножной рычаг тормоза, не заводя силовую установку;
  • Демонтируем с клапана перепуска цилиндра, находящегося сзади (справа) предохранительный колпак, монтируем пропускающую свет трубку, размер изделия 400мм. Мочим незанятый край трубки в ёмкости, содержащей пол литра рабочей суспензии, оставляем трубку там;

  • Надавливаем до упора на ножной рычаг стопа 4-5 раз;
  • Держа ногой рычаг, откручиваем (ключ на 11), прокачивающий клапан, делаем ½, ¾ оборота;
  • Контролируем движение воздушных масс в виде пузырей из полости трубки, опущенной в суспензию;
  • Когда рычаг остановки уйдёт вниз до упора, закрываем клапан прокачки, и отжимаем механизм;
  • Проводим действия в необходимом порядке столько, сколько надо для полного удаления пузырьков;
  • Снимаем трубку, монтируем предохранительный колпак;
  • Этим же способом прокачиваем цилиндр остановки, расположенный сзади (слева);
  • После, выполняем похожие действия над регулятором напора.

Цилиндры спереди на колёсах прокачиваются таким же образом, очерёдность манипуляций: правый низ, правый верх, левый низ, левый верх. Соблюдать очерёдность прокачки необходимо. Иначе, возможна ситуация, когда не прокачиваются тормоза на УАЗ буханка. Если технически износа и подтёков нет, то проблема кроется в нарушении проведения процедуры.

Когда проведенные действия не дали результата и воздух так же присутствует в механизме, то при приложении усилия рычаг остановки будет упругим на ощупь. В этой ситуации процесс повторяют заново, пока не появится ощущение жесткого рычага.

Контроль воздуха в тормозах:

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

По окончанию действий налейте жидкость тормоза до отметки «MAX», зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю.

Ремкомплект для главного тормозного цилиндра

Решено было не менять, а приобрести ремкомплект главного тормозного цилиндра и отремонтировать самостоятельно. После двух дней эксплуатации цилиндр заклинил в прямом смысле слова. После разборки выяснилось, что резинки разбухли. Аналогично произошло и со вторым ремкомплектом. Третий продержался неделю, но все равно отказал, раз резинки просто стерлись.

Главный тормозной осматривался на наличие повреждений и царапин. Ничего подозрительного найти на удалось. Наборы для ремонта брались различной ценовой категории, в разных магазинах и все хвалили товар. Вывод, продают г-но. Жаль потраченных денег практически треть цены нового.

Ремкомплект для главного тормозного цилиндра

Решено было не менять, а приобрести ремкомплект главного тормозного цилиндра и отремонтировать самостоятельно. После двух дней эксплуатации цилиндр заклинил в прямом смысле слова. После разборки выяснилось, что резинки разбухли. Аналогично произошло и со вторым ремкомплектом. Третий продержался неделю, но все равно отказал, раз резинки просто стерлись.

Главный тормозной осматривался на наличие повреждений и царапин. Ничего подозрительного найти на удалось. Наборы для ремонта брались различной ценовой категории, в разных магазинах и все хвалили товар. Вывод, продают г-но. Жаль потраченных денег практически треть цены нового.

Замена тормозной жидкости

Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.

Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С. Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества. Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.

В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости. Прибор диагностирует вещество и выводит на дисплей соответствующие рекомендации. Он может показать состояние жидкости на данный момент и то, насколько необходима ее скорейшая замена. На всю процедуру требуется не больше минуты, но это освобождает автовладельцев от ненужных хлопот.

Почему педаль тормоза проваливается после прокачки

Нередко после обслуживания системы, например, замены тормозной жидкости, колодок, дисков, барабанов проваливается педаль тормоза. Какова причина подобных изменений?

Сбои могут наблюдаться некоторое время после замены колодок, дисков или жидкости и прокачки системы. Будьте готовы, что педаль начнет проваливаться, и не пытайтесь сразу эксплуатировать автомобиль в прежнем режиме. Дайте время притереться новым тормозным дискам и колодкам – пока это не произойдет, машина будет дергаться после нажатия на педаль, которая даже может вибрировать, что будет передаваться на рулевое колесо. На общую притирку новых колодок и дисков требуется 250–400 км пробега. Если симптомы сохранились и после этого, рекомендуется убедиться в качестве монтажа, а также самих элементов.

Нередко причиной того, что проваливается педаль тормоза, является поврежденный или поведенный тормозной суппорт. Его вертикальная ось смещается по отношению к оси тормозного диска, поэтому система лишается возможности нормально функционировать. Либо исправный суппорт может быть плохо закреплен, из-за чего тормозные колодки точно не смогут должным образом притереться к диску.

Из-за проблем с суппортом новая колодка не может прижаться к диску всей площадью антифрикционной накладки, поэтому последние быстро изнашиваются, а работа тормозов не может удовлетворить владельца авто. В таком случае педаль при нажатии медленно уходит все ниже и ниже

Вот почему во время замены колодок важно отслеживать состояние суппорта, его отношение по оси к диску. Это является обязательным правилом, когда меняются одни лишь колодки, колодки и диски либо одновременно эти элементы и суппорт

Тормозные колодки на UAZ буханка

Тормозные колодки на UAZ буханка производит маленькое количество компаний. В большинстве случаев на рынке встречается продукция компании Riginal. Средняя Невзирая на невысокую цена, колодки обеспечивают комфортабельное и надежное торможение. При всем этом износ диска тормоза остается наименьшим. Действенное торможение гарантируется при широком спектре температур.

Для начала с помощью домкрата и ключа снимается колесо. После чего нужно свести тормозные колодки. Для этого колесо крутится вперед, сразу делается вращение болта эксцентрика до момента затормаживания колеса. В этом случае регулировочный болт крутится по направлению движения колеса. Для сведения пригодится ключ «на 17».

Дальше эксцентрик медлительно опускается до того момента, пока колесо не станет крутиться свободно, не касаясь барабана колодкой. Аналогично проводится регулировка зазора 2-ой колодки. После перечисленных выше манипуляций делается отворачивание винтов (3 штуки) крепления тормозного барабана.

Тормозной барабан снимается. По мере надобности барабан со ступицы снимается с помощью киянки либо древесного бруска и молотка. Дальше убираются стяжные пружины колодок. Для таковой операции идеальнее всего использовать особые щипцы.

После чего нужно одной рукою придерживая шляпку стержня тормозной колодки надавить на чашечку, сжимая пружину. Чашечку пружины нужно провернуть на 90 градусов. В итоге прорезь на чашечке должна совместиться с наконечником опорного пальца колодки.

Дальше снимаются чашечки с пружиной, и вынимается стержень из отверстия на тормозном щите. После откручивается гайка опорного пальца колодки. Для таковой операции нужен ключ «на 19». Опорный палец вынимается. Совместно с ним вынимается бронзовая втулка и шайба. Колодка снимается.

Аналогичным методом снимается 2-ая колодка. Далее новые колодки вместе с втулками и шайбами устанавливаются на пальцы. Пальцы фиксируются на тормозном щите при помощи гаек

Важно при этом обратить внимание на то, что метки на торцевой части пальцев должны смотреть в сторону тройников тормозных цилиндров. После этого на колодки устанавливаются стержни с пружинами и чашечками. Устанавливаются стяжные пружины

Болты эксцентриков проворачиваются до момента сведения колодок. тормозной барабан устанавливается на ступицу. Требуется развести барабан и колодку до прежнего состояния. Подробности замены можно найти в видео –

Устанавливаются стяжные пружины. Болты эксцентриков проворачиваются до момента сведения колодок. тормозной барабан устанавливается на ступицу. Требуется развести барабан и колодку до прежнего состояния. Подробности замены можно найти в видео –

Замена тормозного цилиндра УАЗ

У меня установлен главный тормозной цилиндр УАЗ старого образца, то есть на нем не один бачок для жидкости, а два отдельных. Ничего сложного при его замене нет, меняется он аналогично как и на уаз 469, уаз 3151, «буханке». Откручиваются трубки систем переднего и заднего тормозов. Откручивается цилиндр, а на его место устанавливается новый, потом подсоединяются трубки.

  • залейте жидкость в бачок (заливайте качественную жидкость типа DOT);
  • выдавите рычагом цилиндр, соответствующее выходное отверстие должно быть открытым;
  • закройте отверстие, отпустите рычаг. Важна последовательность, при закрытом отверстии, когда отпускается рычаг, создается разряжение и жидкость из бачка поступает в цилиндр;
  • повторите операцию несколько раз до появления жидкости.

После того как появится жидкость прикручиваем трубки и прокачиваем всю систему. Как быстро и самостоятельно прокачать тормоза в другой статье.

К сожалению нет аналогичного видео о замене главного тормозного цилиндра УАЗ- ике, но здесь практически тоже самое:

https://youtube.com/watch?v=0ag0zRre_RE

Регулировка тормозов на Буханке

При необходимости замена колодок сопровождается регулировкой тормозов. Транспортное средство устанавливается на ровную поверхность, включается передача, подключается передний мост и отключается ручник. Для безопасности подкладываются противооткатные упоры. Далее необходимо развести колодки. Автомобиль домкратится, например, заднее левое колесо. Регулировочный болт поворачивается в направлении указанном красной стрелкой в сторону желтой пунктирной стрелки (на изображении ниже). При этом одновременно необходимо поворачивать колесо рукой пока он не затормозит.

Далее указанный выше болт необходимо поворачивать в обратном направлении до тех пор, пока колодка не станет цеплять за барабан и не послышится звук шарканья. При этом колесо должно вращаться без затруднения, что будет означать, что расстояние между барабаном и колодкой подобрано оптимально.

Регулировочный болт заднего правого колеса проворачивается в обратную сторону. Схематично можно рассмотреть данную операцию на рисунке.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ буханка представляет собой:

Рабочий тормоз состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ буханка сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза буханки

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ буханка барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Барабаны прикреплены к ступицам тремя винтами. Расположение этих винтов дает возможность устанавливать новые барабаны в исходном положении.

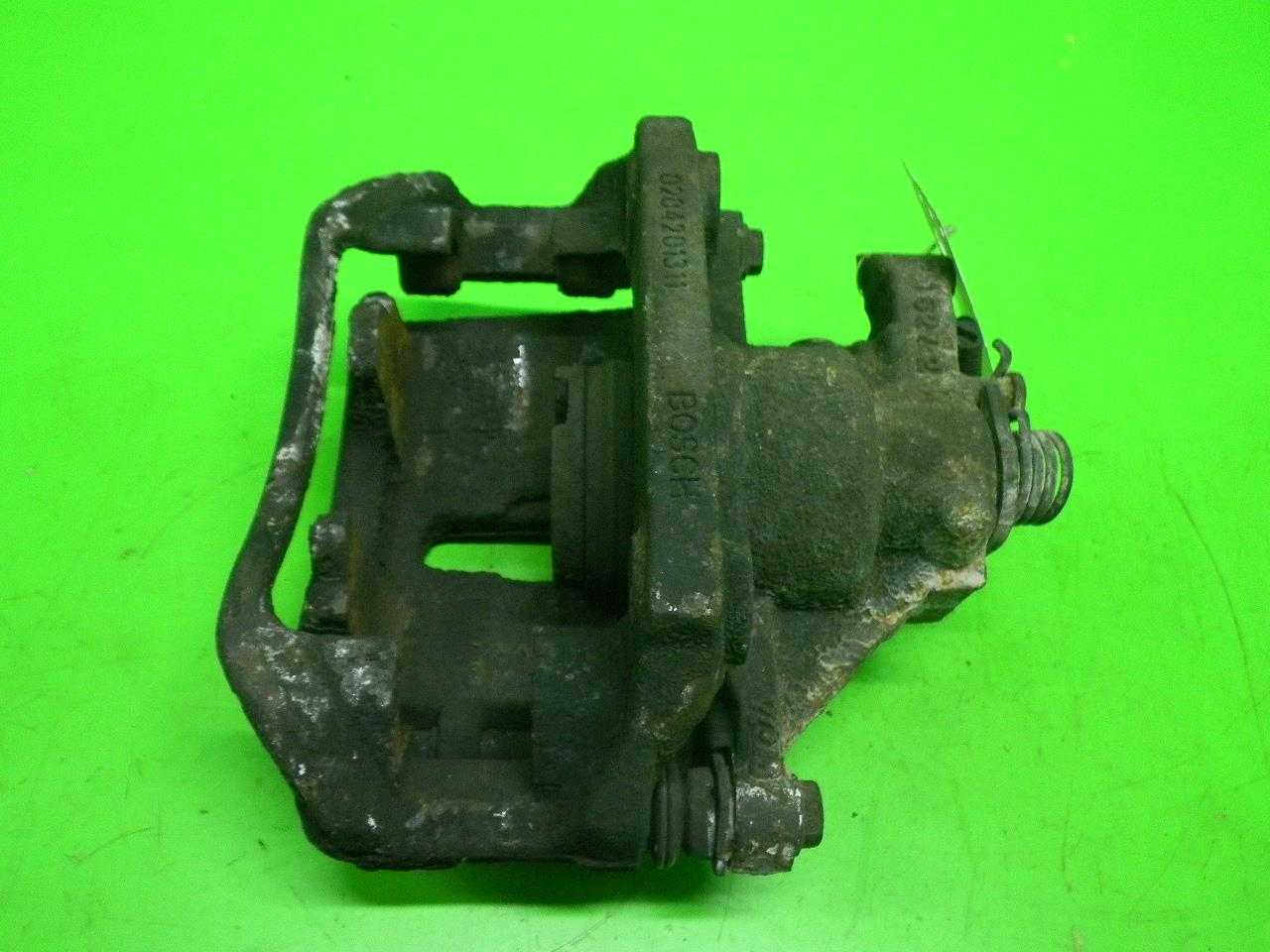

Суппорт УАЗ “буханка”

Суппорт тормозной системы тоже может нуждаться в ремонте. Все составляющие устройства постоянно испытывают негативное воздействие воды, тормозной жидкости и соли. Чтобы суппорт дольше прослужил и меньше изнашивался, его нужно регулярно смазывать специальными средствами. Использовать в этих целях нигрол или литол нельзя. Смазка должна быть термоустойчивой. Рабочий параметр вещества должен составлять не меньше 180°С. Смазка не должна растворяться в воде или тормозной жидкости. Ее основное свойство – совместимость с пластмассовыми деталями.

Вещества для смазки можно разделить на три вида.

  1. Оксоль состоит из противозадирной высокотемпературной пасты. Ее применяют для смазывания скоб, металлической поверхности пластин и колодок, чтобы устранить скрипы.
  2. Смазка, созданная из материалов, которые хорошо совмещаются с болтами, штифтами, поршнями.
  3. Вещество универсального применения для смазывания всех движущихся деталей, как пластмассовых, так и эластических.

Силиконовая высокотемпературная смазка для суппортов

Наибольшей популярностью пользуются силиконовые высокотемпературные смазки. Автовладелец, который плохо разбирается в ассортименте, как правило, покупает вещества из третьей группы. Первое, что необходимо сделать перед началом обработки смазкой, – это проверить пылезащитный колпачок и при его неисправности заменить на новый. При обработке нельзя допускать попадания пасты на противопыльные манжеты, иначе они могут разбухнуть. Смазка наносится на детали тонким и ровным слоем.

Признаки неисправности

Найти, что нужна замена колодок не снимая колёс, можно по нескольким признакам:

  • при торможении машину тянет влево либо на право;
  • противный звук трения металла о металл;
  • скрип при торможении;
  • нагревается барабан и диск колеса.

Трение о металл, естественно, очень запущенная ситуация. Колодки либо накладки нужно поменять при их износе, когда заклёпки утоплены в накладке наименее чем на 0,5 мм и повреждении фрикционного материал.

Когда существенно греется барабан с диском колеса, это также может быть связано с неисправностью колодок. К примеру, лопнула стяжная пружина, оторвалась и клинит накладка, но почаще связано с другими причинами. Статья о таком нагреве вот тут.

Для контроля за износом тормозов в щите есть отверстия.

Как прокачать тормоза

Для того чтобы правильно прокачать тормоза, необходимо предварительно очистить клапаны прокачки от скопившейся грязи пыли, а также проверить объем рабочей жидкости в системе. Во время прокачки тормозов УАЗа нужно постоянно следить за уровнем жидкости, чтобы она не опускалась ниже минимальной отметки.

Для начала необходимо прокачать главный тормозной цилиндр. Для этого нужно установить автомобиль на смотровую яму и отключить силовой агрегат

Во время прокачки важно соблюдать технику безопасности, поэтому следует зафиксировать колеса транспорта стопорами для предотвращения самопроизвольного движения и надеть защитную одежду

После этого можно снять защитный колпачок с цилиндрического элемента и надеть вместо него прозрачный гибкий шланг, свободный конец которого следует поместить в заранее подготовленную емкость с жидкостью.

После этого необходимо 4 или 5 раз нажать на педаль тормоза и гаечным ключом провернуть на пол оборота регулировочный клапан. В емкости с жидкостью должны образоваться пузырьки воздуха. Нужно завернуть клапан обратно и опустить педаль. Процедуру следует повторять до тех пор, пока не прекратится образование воздушных пузырей.

Порядок прокачки цилиндрических деталей должен соответствовать работе цилиндров (1-3-2-4). Начинать стоит с передних тормозных цилиндров.

После прокачки рекомендуется запустить силовой агрегат, чтобы проверить работоспособность механизмов.

Регулировка передних тормозов

Чтобы тормоза были максимально эффективны необходимо отрегулировать их так, чтобы накладка касались тормозного барабана всей площадью. Для этого нужно устанавливать зазор как опорным болтом так и регулировочным эксцентриком.

Регулировку зазоров я делаю в следующей последовательности:

  • если вы меняли колодки, то устанавливайте зазор без колеса, это удобней. На собранной машине поддомкратьте колесо, где их необходимо отрегулировать;
  • вращая барабан или колесо регулировочным эксцентриком подвожу деталь к барабану до появления торможения и немного отвожу назад до свободного хода колеса;
  • проделываем операцию со второй.

На этом регулировка окончена, остаётся проверить нагрев барабана. Однако её желательно повторить через некоторый пробег после притирания тормозов.

Более точная регулировка необходима при износе барабана и здесь необходим второй человек.

В этом случае устанавливаем эксцентрик приблизительно в среднее положение, один человек давит на тормоз с небольшим усилием. Второй, проворачивает опорный палец (по часовой стрелке желательно) до тех пор пока он не станет проворачиваться туго.

Проверяем вращение колеса, если крутиться туго, немного отворачиваем назад. Если нормально, то выставляем зазоры эксцентриком как описано выше.

Помните, проворачивая эксцентрики в сторону вращения колеса зазор уменьшается и наоборот увеличивается при обратном вращении. Это касается передних колодок и задних спереди. Задние колодки заднего моста имеют обратную регулировку.

Виды колодок

Колодки различаются на клееные и клёпаные. На более новых моделях на переднюю ось ставят дисковые тормоза. Они более эффективны, но здесь будет рассмотрено их замена на барабанных тормозах.

У клёпаных накладки из фрикционного материала крепится к корпусу с помощью заклёпок, а во втором варианте – приклеивается. Большее доверие у водителей всё-таки имеют клёпаные. У клееных, «нарвавшись» на подделку, может при нагреве или намокании отклеиться накладка. Что иногда приводит к заклиниванию колеса и созданию аварийной ситуации.

Передние и задние колодки устанавливаемые спереди имеют артикул и каталожный номер – 469-3501090, 3151-3501090. Задняя – короче и имеет номер 3151-3502091. Производителей много, но я предпочитал «Expert».

Как развести тормозные колодки

Перед тем как развести тормозные колодки, необходимо проверить уровень рабочей жидкости в системе и при необходимости долить ее до минимальной отметки.

Для начала нужно разобрать суппорт и снять барабан. Для этого необходимо выполнить следующие действия:

  1. Установить УАЗ на ровную поверхность и зафиксировать колеса суппортами.
  2. Поставить транспортное средство на ручник.
  3. Приподнять автомобиль при помощи домкрата.
  4. Демонтировать колеса.
  5. Провести внешний осмотр тормозных накладок, их толщина должна быть не менее 2 мм.
  6. Очистить элементы системы от скопившейся грязи.
  7. Нанести на эксцентриковые пальцы смазочную жидкость.
  8. При помощи пассатижей убрать два шплинта.
  9. Выбить тормозные цилиндры, используя молоток. Делать это нужно аккуратно, чтобы не повредить механизмы.
  10. Убрать суппорт и барабанное устройство.
  11. Демонтировать пружинные устройства с колодок.
  12. При помощи пассатижей развести колодки до упора, надавив на тормозной цилиндр.
  13. Повторить процедуру для задних колодок тормозной системы.

Во время процедуры необходимо следить за рабочей жидкостью, ее количество не должно быть ниже требуемой отметки. После того как колодки будут разведены, можно устанавливать новые механизмы. Для того чтобы собрать систему, нужно выполнить все действия в обратном порядке.

Замена передних колодок на УАЗике

Перед началом работ по замене для соблюдения техники безопасности поставьте машину на «ручник» и поставьте под колёса упоры. Далее:

  • ослабьте гайки, поддомкратьте машину и открутив до конца гайки снимите колесо;
  • проворачивая, ключом на 17 регулировочный эксцентрик сведите колодки;
  • открутите и снимите барабан;
  • снимите прижимные пружины с чашками;
  • снимите стяжную пружину;
  • ключом на 19 открутите гайки опорных пальцев и снимите их.

Замена передних колодок УАЗ

На этом разборка заканчивается, но перед заменой, сделайте несколько операций:

  1. Проверьте целостность защитных колпаков.
  2. Наложите под защитный колпак немного солидола, это предотвратит образование ржавчины внутри цилиндра.
  3. Сточите буртик на барабане. Проконтролируйте внутренний диаметр барабана, его максимальное значение 281 мм.

Сборка идёт в обратном порядке, но есть несколько нюансов:

  1. Не у всех есть специальные клещи, чтобы установить стяжную пружину. Я делаю это так, куском проволоки делаю кольцо и цепляю его за пружину. Вытягиваю её, а пассатижами направляю в посадочное место.
  2. Метки опорных болтов работают для новых колодок и барабана. На практике, после замены, придётся регулировать.
  3. Не устанавливайте колесо пока не отрегулировали зазоры колодок.

После замены для приведения тормозов в рабочее состояние нажмите 2-3 раза на педаль. Периодически для сохранения зазора между колодками и барабаном его нужно регулировать вручную.

Почему педаль тормоза проваливается после прокачки

Нередко после обслуживания системы, например, замены тормозной жидкости, колодок, дисков, барабанов проваливается педаль тормоза. Какова причина подобных изменений?

Сбои могут наблюдаться некоторое время после замены колодок, дисков или жидкости и прокачки системы. Будьте готовы, что педаль начнет проваливаться, и не пытайтесь сразу эксплуатировать автомобиль в прежнем режиме. Дайте время притереться новым тормозным дискам и колодкам – пока это не произойдет, машина будет дергаться после нажатия на педаль, которая даже может вибрировать, что будет передаваться на рулевое колесо. На общую притирку новых колодок и дисков требуется 250–400 км пробега. Если симптомы сохранились и после этого, рекомендуется убедиться в качестве монтажа, а также самих элементов.

Нередко причиной того, что проваливается педаль тормоза, является поврежденный или поведенный тормозной суппорт. Его вертикальная ось смещается по отношению к оси тормозного диска, поэтому система лишается возможности нормально функционировать. Либо исправный суппорт может быть плохо закреплен, из-за чего тормозные колодки точно не смогут должным образом притереться к диску.

Из-за проблем с суппортом новая колодка не может прижаться к диску всей площадью антифрикционной накладки, поэтому последние быстро изнашиваются, а работа тормозов не может удовлетворить владельца авто. В таком случае педаль при нажатии медленно уходит все ниже и ниже

Вот почему во время замены колодок важно отслеживать состояние суппорта, его отношение по оси к диску. Это является обязательным правилом, когда меняются одни лишь колодки, колодки и диски либо одновременно эти элементы и суппорт
