Как снять полуось на ниве 2121

В каких ситуациях требуется замена сальника

Уплотняющий элемент, монтируемый на полуось Шевроле, не имеет определяемого величиной пробега ресурса эксплуатационной пригодности. По этой причине замену проводят лишь в том случае, когда обнаруживаются те или иные признаки неисправности этой резинки. В частности, ремонт однозначно необходим, когда выясняется, что начинает вытекать трансмиссионное масло. Об этом свидетельствуют характерные пятна, обнаруживаемые либо на картере заднего моста или на кожухе тормоза Нивы. В зависимости от того, где находится прохудившийся сальник полуоси, потеки будут появляются справа или слева.

Кроме того, рассматриваемый уплотнитель нередко приходит в негодность, когда осуществляется замена расположенного там же подшипника. Резинка обычно рвется в момент вытаскивания этого элемента. Проблема в том, что для демонтажа названной детали зачастую необходимо прикладывать немало силы или пользоваться не слишком деликатными методами.

Таким образом, всем, кто намерен заменить расположенный на полуоси Нивы Шевроле подшипник, рекомендуется обязательно купить свежий сальник и с профилактической целью установить его вместо старого, независимо от работоспособности последнего. Деталь обойдется буквально в несколько рублей, и найти ее нетрудно по артикулу. Так, в случае с правой частью моста, берите 2110-2301034, левой – 2110-2301035.

Размеры элемента таковы:

внешний диаметр составляет 57 миллиметров;
внутренний – 35;
высота – 9.

Если ремонта требует Нива модели 21214, то уплотнительное кольцо полуоси берется то же самое.

Кроме сальника, до замены необходимо приобрести еще достаточный объем трансмиссионного масла, ведь часть смазки, находящейся в редукторе наверняка разольется. Если вы не знаете, какое подойдет, то купите то, что заливают на Волжском автозаводе – его марка ТАД-17И.

Назначение сальника заднего редуктора «Нивы»

Сальник редуктора заднего моста (РЗМ) представляет собой манжетное уплотнение, расположенное в корпусе механизма со стороны установки подшипников конической шестерни. Основная функция сальника – обеспечение герметичности редуктора, исключая утечку смазки, находящейся картере заднего моста.

Причины износа

Манжетное уплотнение любого узла автомобиля со временем изнашивается, утрачивая свои свойства. Одной из причин является физический износ. Но сальник может быть поврежден также агрессивным воздействием на него масла, например, при использовании некачественной смазки. Кроме этого, сам сальник может быть изначально бракованным.

Признаки износа

Основной признак изношенного сальника хвостовика ВАЗ 2121 – наличие подтеков масла на заднем мосту в области расположение фланца РЗМ. Чтобы выявить неисправный элемент достаточно загнать машину на смотровую яму или эстакаду, либо просто подлезть под авто. Если манжета изношена сильно, то после длительной стоянки под задним мостом образуется масляная лужа. Если пренебречь своевременной заменой сальника заднего редуктора, то это приведет к повышенному износу внутренних элементов механизма из-за недостатка смазки и последующему выходу их из строя.

Замена манжеты

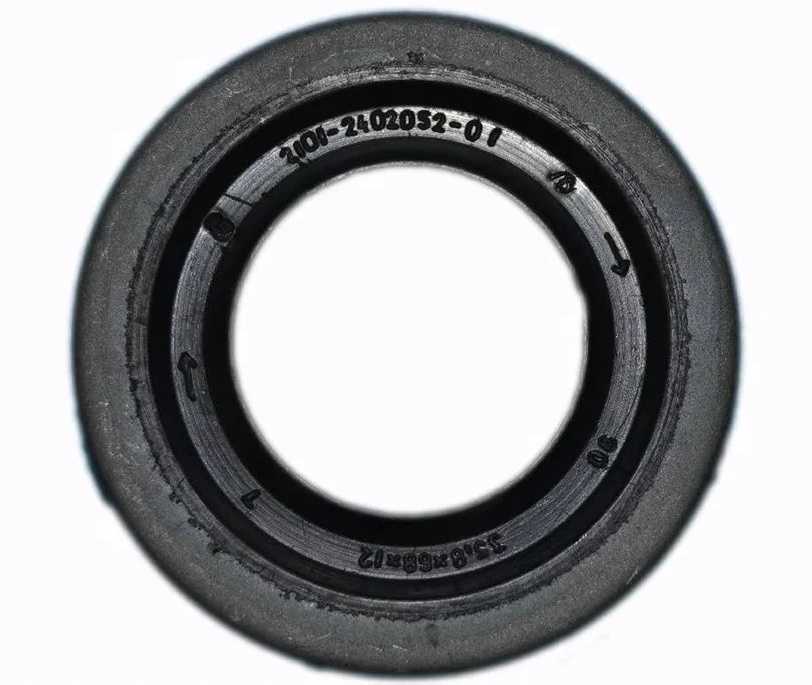

Если манжетное уплотнение пришло в негодность, его нужно только менять, поскольку элемент является неремонтопригодным (резина со временем стареет и восстановлению не подлежит). Чтобы заменить сальник, нужно знать размер элемента:

внешний диаметр 68 мм;
внутренний диаметр 35,8 мм;
высота 12 мм.

Для проведения ремонта потребуется подготовить следующий перечень инструментов:

ключ на 13;
головка на 24 и вороток;
шестигранник на 12;
мощная шлицевая отвертка;
молоток;
динамометр и динамометрический ключ;
емкость для слива масла.

Процесс замены сальника хвостовика выполняется с вывешенной задней осью и производится следующим образом:

Отворачиваем пробку картера заднего моста и сливаем смазку в подготовленную емкость.
Откручиваем крепежные болты заднего кардана к фланцу РЗМ, отодвигаем вал в сторону и закрепляем его проволокой к продольной тяге моста.
Посредством динамометра выявляем момент сопротивления вращению шестерни, прокручивая гайку фланца по часовой стрелке.
Для удержания фланца вставляем в отверстия карданные болтики и наворачиваем на них гайки.
Между болтами помещаем монтажную лопатку или отвертку и откручиваем гайку головкой с воротком.
Снимаем с хвостовика гайку и шайбу.
Демонтируем сам фланец, ударяя по нему молотком через деревянную наставку.
Для снятия сальника зацепляем его отверткой и вынимаем.
На рабочую кромку новой манжеты наносим Литол-24, после чего монтируем деталь в картер, используя подходящую наставку.
Ставим на место фланец, шайбу и закручиваем гайку динамометрическим ключом с моментом 117–255 Н*м (12–26 кгс*м), контролируя динамометром момент сопротивления подшипников проворачиванию ведущей шестерни. Если при первичном измерении момента сопротивления значение составило не менее 6 кгс*см, то при повторной затяжке нужно увеличить его на 1-2 кгс*см. Если изначально значение было 6 кгс*см, то добиваемся момента 6-9 кгс*см. В то же время момент затяжки не должен превышать 12-26 кгс*м. Если во время заворачивания гайки момент сопротивления превысит 9 кгс*см, потребуется заменить распорную втулку на конической шестерне.
После регулировочных работ монтируем все элементы в обратном порядке.

Видео: замена сальника хвостовика классической «Нивы»

Замена сальника РЗМ на ВАЗ 2121, при появлении соответствующих признаков, является хоть и не сложной процедурой, но необходимой. Ремонт сможет выполнить даже начинающий автолюбитель, ознакомившись с пошаговыми и инструкциями и подготовив необходимый инструмент.

Похожих статей по теме нет, но скоро будут.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

Мощный торцевой ключ на 30.
Съемник для пальца рулевой тяги.
Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
Набор накидных ключей или головок с трещоткой.
Баллонный ключ.
Молоток.
Круглогубцы.
Домкрат.
Противооткатные упоры.
Тиски.
Монтировка.
Динамометрический ключ.
Доски или деревянный брусок.

Процесс замены делится на пять этапов:

Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
Выпрессовка старых подшипников.
Установка новых деталей.
Сборка узла и установка его на место.
Затяжка регулировочной гайки.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
Поддомкратить колесо.
Открутить болты крепления колесного диска.
Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
Поддомкратить нижний рычаг, сжимая пружину подвески.
Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
Открутить и снять скобу, суппорт и тормозные колодки.
Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
Выкрутить руль в противоположную сторону.
Снять датчик ABS.
Расшплинтовать и открутить гайку рулевой тяги.
Снять палец с помощью съемника.

Открутить гайку ступицы.
Демонтировать болты крепления шаровых опор.
Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
Демонтировать защитный экран суппорта.
Снять тормозной диск.
Открутить рулевую сошку.
Зажать в тисках поворотный кулак.
Удалить сальники монтировкой или мощной отверткой.
Подставив оправку, выбить внешние обоймы подшипников.
Протереть и очистить посадочное место.
Разобрать новые подшипники.
Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Заложить смазку, заполнив ⅔ пространства обойме.
Установить кольцо и внутреннюю обойму подшипника.
Аккуратно запрессовать новый сальник.
Повторить операцию монтажа для подшипника со второй стороны ступицы.
Поставить узел на шлицы ШРУСа.
Наживить ступичную гайку.
Прикрутить шаровые и рулевую сошку.
Установить защитный кожух и скобу суппорта.
Закрутить болты крепления защитного экрана и застопорить.
Поставить суппорт с тормозными колодками на место.
Поддомкратить машину.
Поставить и закрепить колесо.
Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Хотите доработать Ниву, но располагаете небольшим бюджетом? Тогда покажем, как переделать передние ступицы на Ниве своими руками. Потребуется:

двухрядный подшипник от Москвича 2141 (каталожный номер: 2141-3103020), либо аналог Craft (артикул: CR4172370);
два стопорных кольца от этого же автомобиля (номер детали 366553-15).

Берем чертежи и обращаемся за услугами к токарю. Мастер должен расточить ступицу под посадку новых подшипников, расшлифовать поворотные кулаки и изготовит детали по схеме. Кстати, некоторые владельцы Нивы 4х4 также используют ступичный подшипник AUDI 74х40х74, в этом случаи протачивается только поворотные кулаки.

После того, как детали изготовят, останется только запрессовать двухрядный подшипник и выполнить обратную сборку уже нерегулируемых ступиц. По окончанию работ гайку ступицы затягиваем уже с большим моментом «от души». Регулировка их больше не требуется, можно забыть про гул и вой во время движения!

Ключевые слова: передняя подвеска 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Источник

Конструкция

Как и многие детали, подшипник полуоси имеет свою конструкцию, которая характеризуется важными показателями:

номер;
размер внутренний и внешний;
высота.

Эти данные необходимы не только для того, чтобы подшипник можно было установить в посадочное место полуоси и моста, но и также, чтобы он выполнял свои поставленные функции. Но стоит отметить, что если известен один из этих данных, то второй можно не вычислять. Итак, к примеру, подшипник полуоси имеет каталожный номер 2121-2403080. Если известен номер изделия, то этого достаточно для приобретения его в автомагазине. Замена а ширина подшипника 23. Авто нива 21214-20 06г сальники полуоси на 2121, 21213,. Если необходимо узнать размеры, то в интернете имеются данные: высота и размер.

Если же каталожный номер неизвестен, то после извлечения полуоси можно произвести полные замеры изделия. После измерения должны получиться такие данные:

D внутренний = 40 мм;
D внешний = 80 мм;
Высота (толщина) = 23 мм.

Снятие и ремонт полуоси ВАЗ-21213, ВАЗ-21214

Вывешиваем заднюю часть автомобиля на треноги, снимаем заднее колесо и тормозной барабан. Домкратом приподнимаем разбираемый край балки заднего моста, чтобы после снятия полуоси масло не выливалось

Снимаем тормозные колодки со стороны снимаемой полуоси (смотрим статью – «Замена тормозных колодок»).

Ключом на 17 отворачиваем четыре гайки крепления полуоси к фланцу балки.

Отверткой отгибаем стопорные пластины болтов крепления полуоси

На фланце полуоси закрепляем ударный съемник и выбиваем полуось из балки

Если нет съемника, то закрепляем колесо обратной стороной на полуоси, наживляем три гайки на несколько оборотов

Взявшись за колесо, рывком сдвигаем полуось

Вынимаем уплотнительное резиновое кольцо фланца балки

Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке

Поддеваем сальник раздвижными пассатижами

Головкой подходящего размера с удлинителем или отрезком трубы запрессовываем новый сальник

Устанавливаем полуось в обратной последовательности. Проверяем уровень масла в заднем мосту и при необходимости доливаем.

Как заменить подшипник полуоси Нива Шевроле у заднего моста (2123, 2121, 2131)

Вывешиваем и снимаем заднее колесо. Снимаем задние тормозные колодки (см. Замена задних тормозных колодок).

Накидным ключом «на 17» отворачиваем четыре гайки болтов крепления полуоси к фланцу балки.

Шлицевой отверткой отгибаем стопорные пластины болтов крепления полуоси…

…и вынимаем болты.

Закрепляем колесо обратной стороной на полуоси, наживив три гайки на несколько оборотов.

Взявшись за колесо, рывком сдвигаем…

…и вынимаем полуось в сборе с пластиной крепления подшипника, подшипником и запорным кольцом.

Вынимаем уплотнительное резиновое кольцо фланца балки.

Вставляем два болта в отверстия тормозного щита и балки заднего моста, чтобы щит не висел на тормозной трубке.

Поддеваем сальник раздвижными пассатижами…

Инструментальной головкой подходящего размера с удлинителем (или отрезком трубы) запрессовываем новый сальник.

При деформации полуоси, износе ее шлицев, а также износе подшипника заменяем полуось на новую в сборе с подшипником и запорным кольцом (самостоятельно заменять подшипник или запорное кольцо не рекомендуется). Устанавливаем полуось в обратной последовательности. Проверяем уровень масла в заднем мосту и при необходимости доливаем.

5.7.4 Снятие и установка полуоси

Накручиваешь на шпильку гайку М10, между гайкой и неподвижной станиной заднего моста надеваешь втулку. Вставляешь торчащий конец шпильки со стороны гайки в отверстие, где раньше торчала резьба родного болта.

В итоге один конец шпильки упёрся в тело родного болта, шляпка болта упёрлась в в фланец полуоси. Всего их 4; С помощью съемника снимается полуось.

Если под рукой нет съемника, то можно воспользоваться колесом. Для этого колесо ставят на место, но при этом используют только 3 гайки, которые не затягивают целиком. Между колесом и полуосью должно оставаться пространство. Прижимаем колесо к оси, и резко дергаем на себя. Повторив процедуру несколько раз, вы сможете снять эту деталь моста.

Если вы не планируете менять сальник, то следует полуось извлекать очень аккуратно. Чтобы не испортить его. Механизм тормозов привязывается проволокой, иначе он может повредится; Проверяется состояние уплотнительного кольца; Для снятия подшипника, следует зажать полуось в тисках; Для начала следует выбить стопорное кольцо, которое удерживает на месте подшипник.

Делается это с помощью зубила. Аккуратно сбиваем колечко, стараясь не повредить находящиеся рядом детали; После этого снимается сам подшипник, делается это также с помощью молотка и зубила. После снятия подшипника, следует тщательно осмотреть полуось.

Она не должна быть погнутой, а также не должны иметься трещины и задиры.

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Главным признаком неисправности и износа подшипника полуоси являются шум при поездке со стороны колеса, а иногда срежет, стук, вибрация на малой скорости. Какие бывают неисправности у полуоси: Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле , , Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Ниже изображена подробная деталировка моста с подшипниковым узлом.

Обратите внимание на стопорное запорное кольцо 9 , которое потребуется спрессовать перед снятием подшипника 8. Далее представлена деталировка непосредственно самой полуоси, а так же перечень деталей с заводскими артикулами

Для ремонта вам потребуется: Различия в конструкции подшипниковых узлов только в запорных кольцах. При замене возникает сложность снятия данных шайб, в некоторых ситуациях её просто срезают или сбивают молотком. В любом случае при установке нового подшипника рекомендоваться менять так же стопорное кольцо с сальником.

Установите автомобиль на ровную поверхность, поставьте противооткатные упоры, поднимите колесо домкратом. Стандартный набор инструментов и отвёрток.

Нива Урбан замена подшипника задней полуоси

Муфельная печь или газовая горелка или бензиновая паяльная лампа. Ремкомплект для ремонта полуоси подшипник, стопорное кольцо, сальник полуоси. Новый комплект — сальник, стопорное кольцо и подшипник.

Труба диаметром 40—45 мм и длиной чуть больше полуоси. Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности: Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.

Снимаем колесо и откручиваем винты крепления тормозного барабана. Выворачиваем болты крепления тормозного барабана к полуоси. Сбиваем тормозной барабан, но не молотком напрямую, а через деревянную проставку, иначе есть опасность повредить тормозной барабан. Сбиваем тормозной барабан, используя деревянный брусок

Если вы не собираетесь менять сальник, соблюдайте осторожность — не повредите его рабочую кромку. Если сальник повреждён или требует замены, замените сальник, как описано здесь

Зафиксируйте тормозной механизм при помощи проволоки. Осмотрите полуось, если она погнута или имеет трещины, замените ее.

Снятие и замена задней фары Ланос — Как отремонтировать ВАЗ

Отзывы о Mitsubishi Carisma: достоинства и недостатки автомобиля— АВТО.РУ

В каких ситуациях требуется замена сальника

Размеры элемента таковы:

внешний диаметр составляет 57 миллиметров;

внутренний – 35;

высота – 9.

Если ремонта требует Нива модели 21214, то уплотнительное кольцо полуоси берется то же самое.

Какие признаки говорят о неисправности подшипников?

Нагрузки радиального и осевого типа у Нивы принимаются подшипником полуоси заднего вала. У других деталей есть свои проблемы, но признаки неисправности остаются примерно одинаковыми почти во всех ситуациях:

Посторонние шумы, металлические стуки;
Появление люфтов. Легко проверить, когда колёса раскачиваются перпендикулярно по отношению к оси подшипника;
Вибрация во время езды внутри салона;

Как только водитель слышит один из характерных звуков износа подшипников, рекомендуется сразу становиться на ремонт. Чаще всего у Шевроле Нивы выходят из строя ступичные подшипники. У внедорожника чаще возникают нагрузки на оси.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

Завод допускает осевой зазор полуоси не более 0,7 мм, но чаще всего полуось скажет о разрушении подшипника сильным шумом и треском.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508, индекс его зарубежных аналогов — 62208-2RS. Автозаводской артикул — 2121-2403080.

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

диаметр внутренней обоймы — 40 мм;
диаметр наружной обоймы — 80 мм;
ширина обоймы — 23 мм;
масса — 440г;
подшипник имеет 9 шариков диаметров 12,7 мм;
номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей. Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей. Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Итоговые рекомендации по выбору подшипников

Новые подшипники Нивы Шевроле рекомендуется выбирать, опираясь на будущие условия эксплуатации. Оригинал станет лучшим выбором для тех, кто бОльшую часть времени проводит в городских условиях. Если же условия экстремальные, предполагают создание дополнительных нагрузок – рекомендуется отдавать предпочтение повышенным прочностным характеристикам.

1600-2500 рублей – стоимость работ по замене подшипников, если владелец обращается к специалистам СТО.

1200-2000 рублей придется заплатить за аналогичные работы, проводимые для задней оси.

Можно подобрать вариант, который удовлетворяет потребностям, существующему на сегодняшний день бюджету. Стоимость материалов может достигать нескольких тысячя рублей, и более дешевый вариант вряд ли удастся найти.

Выполнить работу самостоятельно не так сложно – достаточно, чтобы под руками была инструкция и видеоролики. После замены подшипников Нивы Шевроле достаточно проехать некоторое расстояние и посмотреть, нет ли посторонних звуков.
