Замена ступицы на шевроле нива. фото, инструкция как поменять ступицу на ниве шевроле

Конструкция ступицы Шевика

Для того чтобы понять назначение колесного подшипника, необходимо выяснить что такое ступица. Итак, это конструктивный элемент автомобиля, соединяющий вал с колесом. Два конических подшипника несут ответственность за работу ступицы, то есть вращение ее на валу. Главной особенностью ступицы является возможность регулировки зазора или так называемого люфта. Но со временем при эксплуатации автомобиля механизмы скольжения имеют способность к истиранию и этот зазор увеличивается. Впоследствии это отражается на колесах, они начинают колебаться на оси, что приводит к их перекосу и стиранию резины. Для устранения проблемы необходима замена подшипника переднего колеса.

Конструкция подшипника

Подшипник передней ступицы состоит из двух роликовых сепараторов (внутреннего и внешнего), которые устанавливаются в паре.

Важную роль в конструкции данного изделия играют именно ролики. Они обуславливают «мягкое» трение колеса об ось. В процессе трения на ролики воздействует механическая сила и при этом выделяется большой объем тепловой энергии (ролики нагреваются до предельно высоких температур свыше 200 градусов). Не каждый металл способен выдерживать такие температуры, поэтому ролики для ступицы изготавливаются из специальной сверхпрочной легированной стали. Более подробную информацию о процессе изготовления можно найти в интернете. Если эксплуатация сепаратора с роликами происходит в сухом виде, то они нагреваются до предельных температур и вскоре разрушаются (рассыпаются). Для снижения эффекта трения и отвода выделяемой тепловой энергии используются специальные смазочные материалы.

Самым распространенной смазкой является Литол-24, которая выдерживает температуры свыше 180 градусов. Нельзя смазывать изделие смазкой Солидол, так как она выдерживает температуры не выше 100 градусов.

Когда проводить замену?

Существует две причины, указывающие на то, что требуется замена механизма скольжения передней конструкции автомобиля Нива Шевроле:

  • стук и повышенный люфт переднего колеса проявляющийся в виде стирании резины;
  • гул или скрежет в передней части.

Для более подробной диагностики неисправностей необходимо разобрать механизм и проверить исправность всех деталей. Проведем замену сепараторов переднего колеса своими руками.

Замена подшипников

Замена осуществляется поэтапно:

  1. Снятие механизма передней ступицы;
  2. Извлечение механизма скольжения;
  3. Установка новых деталей.
  4. Сборка.

Поэтому проделаем все действия по порядку на одном переднем колесе внедорожника, на втором действия являются аналогичными.

  1. Устанавливается автомобиль Нива Шевроле ровную поверхность и с помощью домкрата поднимается передняя часть. Колесо извлекается, и приступаем к снятию ступицы.
  2. Отсоединяется суппорт с колодками. Процесс его снятия описывается в других разделах.
  3. На оси отвинчивается регулировочная гайка механизма.
  4. Извлекаются все элементы механизма переднего колеса. Отделяется ступица от тормозного диска путем выбивания. (Подробное описание извлечения механизмов будет указано в других статьях).
  5. Теперь переходим непосредственно к извлечению механизмов скольжения. Извлечение:
  6. Наружный подшипник снимается с тормозного диска с помощью съемника.
  7. С внутренней стороны вынимается сальник и кольцевая пластина.
  8. Переходим к снятию внутреннего подшипника. Для этого зажимаем конструкцию ступицы в тиски и с обратной стороны отверстия выбивается зубилом конструкция сепаратора.

Ступичные подшипники хоть и имеют длительный срок службы, но, как и многие детали, они не рассчитаны на сильные механические удары о вал механизма. А это происходит при попадании даже в маленькую ямку или ухаб. Деталь может повредиться не сразу, но на ней может возникнуть микротрещина, которая приведет в итоге к печальному исходу. Поэтому контролируйте движение авто и всегда следите за его механизмами.

Варианты усиления ступиц на Ниву

Неправильная регулировка зазора ступицы может обратиться для владельца автомобиля серьёзной проблемой. Последствия могут быть разными, от частого разрушения подшипников, что требует постоянной их замены, до заклинивания подшипника на ходу, разрушения ступичного узла и возникновения аварийной ситуации. Теоретически, каждый владелец знает, что для решения проблемы необходимо отказаться от конических подшипников в ступицах колёс. Существует два основных варианта решения проблемы: установка нерегулируемых ступиц или переделка деталей под двухрядные подшипники.

Установка нерегулируемых ступиц на Ниву

Первый вариант модернизации предусматривает покупку нового усиленного ступичного узла Нивы, который имеет значительные преимущества по сравнению со штатными изделиями.

Преимущества использования усиленного узла ступицы:

  1. Исчезает надобность корректировки теплового зазора;
  2. Повышается качество езды транспортного средства в условиях полного бездорожья за счёт усиленной ступицы и установки более надёжного и прочного подшипника;
  3. Появляется возможность осуществить монтаж большей резины и колёсных дисков с увеличенным вылетом;
  4. Закрытая конструкция подшипника и двойная защита пыльниками и сальниками с двух сторон предотвращает попадание в него воды, пыли и грязи, что значительно повышает срок его службы;
  5. Уменьшается сила трения в подшипниках, что благоприятно отражается на динамике Нивы на дороге, увеличивается накат транспортного средства.

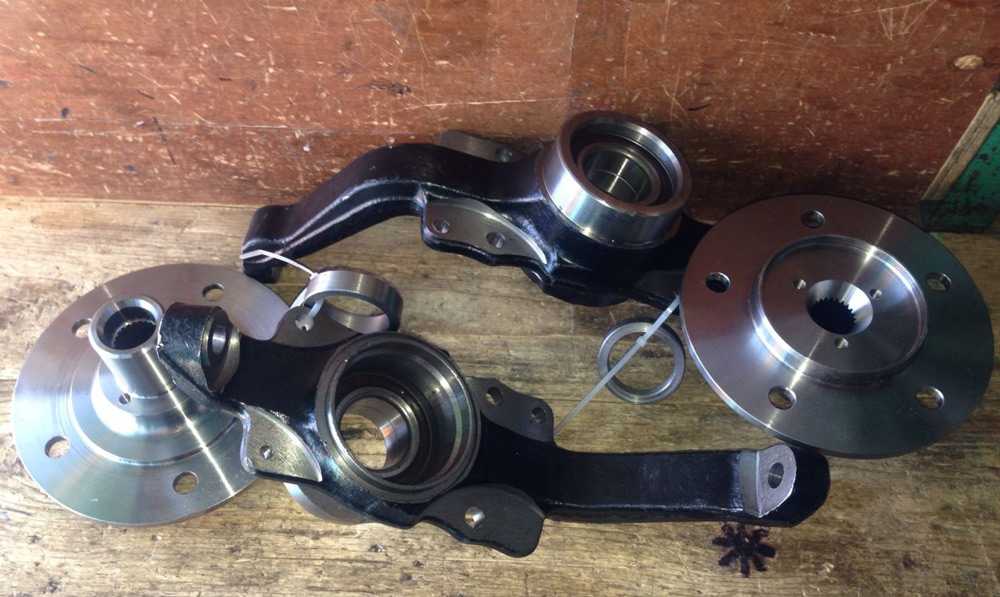

Комплект состоит из двух кулаков с запрессованными подшипниками, двух ступиц и двух пыльников

Важно при покупке уточнить, на сколько шлицов у вас ступица, чтобы не было неприятностей с установкой. Имеются комплекты на Ниву, которые идут на 22 шлица и на 24

Специалисты советуют производить установку усиленных узлов в сервисных центрах, однако, справиться с заменой можно и самому, так как для монтажа не потребуются никакие дополнительные доработки

Важно при установке новых деталей использовать также новые колёсные шпильки и гайку. А также необходимо провести смазку всех элементов для предотвращения их закисания и перед установкой суппорта, провести его очистку, что положительно скажется на ходе колодок транспортного средства

Единственным недостатком такого усовершенствования машины является высокая цена ступичного узла. Второй вариант усиления предусматривает переделку ступицы под двухрядный подшипник и характеризуется минимальными финансовыми затратами.

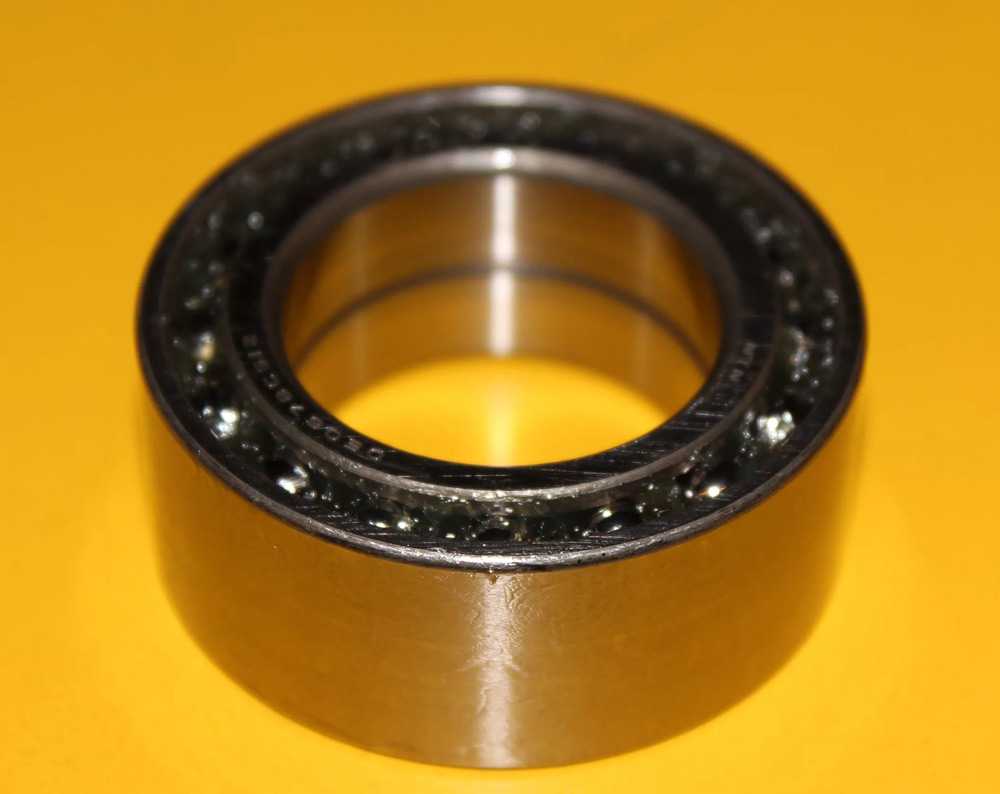

Переделка ступицы под двухрядный подшипник своими руками

Для переделки детали потребуется приобрести два двухрядных подшипника и стопорные кольца от Москвича 2141. Можно покупать штатные изделия или импортные аналоги подшипников. Импортные изделия характеризуются более высоким качеством.

Усиление ступицы предусматривает токарные работы, потому надо будет найти мастера, который согласится выполнить расточку ступицы под посадочный радиус новых подшипников 37 миллиметров, выточит усиленные внутренние и наружные опорные шайбы, толщиной десять с половиной миллиметров, и произведёт шлифовку поворотных кулаков согласно чертежам. Чертежи можно найти в интернете или создать самому, имея в наличии все необходимые детали

Особое внимание надо обратить на доработку поворотных кулаков, так как требуется координатная шлифовка изделий, и не каждый мастер возьмётся за эту работу

Некоторые специалисты советуют устанавливать подшипники от AUDI, тогда придётся осуществлять доработку только поворотных кулаков. Подшипники становятся без дополнительных переделок ступицы.

После проведения токарных работ остаётся только запрессовать изделие в ступицы и собрать нерегулируемые ступичные узлы в обратном порядке. Новый подшипник идёт уже со специальными резиновыми уплотнителями, потому потребность в установке штатных сальников отпадает. При сборке ступицы и тормозных дисков не забудьте поставить изготовленные опорные кольца.

Модернизированный узел ступицы в собранном виде устанавливается на транспортное средство, и гайка теперь зажимается как можно жёстче. Её регулировать больше не придётся.

Такая модернизация ступичного узла избавит владельца автомобиля от проблем с ним, гул во время движения больше не будет беспокоить.

Конструкция передней ступицы на Нива Шевроле

Ступица на авто является элементом, который соединяет колесо и вал привода. В ней есть два подшипника, которые и снижают силу трения при вращении на валу.

Схема ступицы в сборе.

Такой зазор может со временем эксплуатации и при истирании деталей увеличиваться. В таком случае колёса начинают колебаться на осях, что и является причиной преждевременного износа резины. Чтобы исправить ситуацию, следует своевременно менять подшипники ступиц.

Ступица в сборе на поворотном кулаке

Когда необходимо менять ступичный подшипника

При таком лифтовании будет повышенна нагрузка на ступичные подшипники.

Выделяются две причины, которые могут свидетельствовать о том, что подшипники надо менять. Это:

  1. Повышенный люфт колеса и стуки в районе ступицы.
  2. Скрежет или гул в районе ступицы.

Как диагностировать поломку ступицы

Наверняка каждый водитель хоть раз сталкивался с ситуацией, когда при езде слышен так называемый гул с потрескиванием. Появляться звук может на уровне скорости от 40 км/час и выше. Использование автомобиля с подобным признаком чревато не только опасностью для жизни водителя и пассажиров, а также серьезными последствиями для самого автомобиля. Вероятнее всего, заметить гул в нагруженном авто во время поворотов.

Выяснить, какой подшипник ступицы на износе, довольно просто: если со стороны колеса возникает шум при маневре поворота вправо, следует заменить левый подшипник

Аналогично при возникновении гула во время поворота налево – обратите внимание на правый подшипник

Существует несколько стадий износа ступичного подшипника:

  • гул во время поворота;
  • гул во время обычной езды на загруженном автомобиле;
  • гул при езде на пустом автомобиле;
  • постоянный гул, нарастающий во время поворотов;
  • сильный гул, сопровождающийся хрустом, скрежетом и нерегулируемыми движениями автомобиля из стороны в сторону.

Что могло послужить причиной поломки подшипника Нива Шевроле:

  • в 70% случаев поломка происходит из-за неподходящей смазки: ее качество, излишек или недостача вполне могут вывести из строя деталь;
  • случается, что различные загрязнения и влажность проникают вглубь подшипника;
  • это является причиной поломки в 18% случаев;
  • также есть вероятность неправильной сборки деталей, что влечет за собой чрезмерную нагрузку, перегревы.

Чем чревата езда на автомобиле с испорченным ступичным подшипником? Существует немалая вероятность заклинивания колеса, что при езде на высокой скорости может закончиться плачевно. Вполне реально потерять управление автомобилем вследствие «ухода» колеса в сторону. Разведение тормозных колодок, также, является возможным последствием.

Признаки неисправности

Износ подшипника проявляется в виде следующих симптомов:

  • Вибрация передних колес, которая может отдаваться в рулевое колесо или ощущаться в салоне.
  • Стук или потрескивания в передней части машины при движении;
  • Нагрев передних колес в районе оси.

При таких проявлениях нужно проверить состояние подшипников ступиц. Для этого следует поддомкратить автомобиль и покачать колесо в разные стороны. Люфт и стук в районе подшипника свидетельствует о необходимости замены и регулировки. Неисправность может проявляться и в виде шума при вращении колеса.

1. Греются ступицы

Важно понимать, что при торможении кинетическая энергия машины преобразуется в тепловую. В результате диски тормозов и ступицы, на которых они закреплены, сильно нагреваются

Нагрев детали во время движения, а не при торможении, говорит об износе данного подшипника или о его неправильной регулировке.

Их вращение будет затруднено. Длительная эксплуатация машины в таком состоянии ведет к поломке подшипников и заклиниванию колеса.

Это интересно: Впускной коллектор ВАЗ 2114: характеристики, самостоятельная замена прокладки

2. Регулировочная гайка откручивается на ходу. Иногда такое случается буквально через 20-50 километров пробега. Явление наблюдается в трех случаях: мастер забыл закернить гайку, возникла несоосность между обоймами подшипников или в сопряжении ШРУСа со ступицей появился люфт.

Как поменять подшипник ступицы на Ниве Шевроле своими руками?

Для ремонта потребуются:

  • Мощный торцевой ключ на 30.
  • Съемник для пальца рулевой тяги.
  • Оправка для выпрессовки подшипника либо отрезок трубы подходящего диаметра.
  • Набор накидных ключей или головок с трещоткой.
  • Баллонный ключ.
  • Молоток.
  • Круглогубцы.
  • Домкрат.
  • Противооткатные упоры.
  • Тиски.
  • Монтировка.
  • Динамометрический ключ.
  • Доски или деревянный брусок.

Процесс замены делится на пять этапов:

  1. Отсоединение узла в сборе (тормозного диска, ступицы и поворотного кулака) от стойки ШРУСа.
  2. Выпрессовка старых подшипников.
  3. Установка новых деталей.
  4. Сборка узла и установка его на место.
  5. Затяжка регулировочной гайки.

Работы выполняются на ровной площадке. Наличие смотровой ямы не обязательно.

Чтобы поменять подшипники, необходимо выполнить следующие действия:

  • Установить автомобиль на площадке и подставить противооткатные упоры под задние колеса.
  • Поддомкратить колесо.
  • Открутить болты крепления колесного диска.
  • Соорудить под лонжероном импровизированную опору из колеса с уложенными на него досками или бруском и опустить домкрат так, чтобы машина легла на нее.
  • Поддомкратить нижний рычаг, сжимая пружину подвески.
  • Повернуть руль вправо или влево (в зависимости от стороны, с которой выполняется замена ).
  • Открутить и снять скобу, суппорт и тормозные колодки.
  • Подвесить суппорт так, чтобы он не нагружал своим весом тормозной шланг.
  • Выкрутить руль в противоположную сторону.
  • Снять датчик ABS.
  • Расшплинтовать и открутить гайку рулевой тяги.
  • Снять палец с помощью съемника.

Внимание! Без съемника для снятия пальца тяги можно отсоединить ее другим способом. Для этого придется демонтировать сошку рулевого механизма от поворотного кулака

  • Открутить гайку ступицы.
  • Демонтировать болты крепления шаровых опор.
  • Аккуратно снять ступицу вместе с поворотным кулаком, шаровыми опорами и тормозным диском.
  • Демонтировать защитный экран суппорта.
  • Снять тормозной диск.
  • Открутить рулевую сошку.
  • Зажать в тисках поворотный кулак.
  • Удалить сальники монтировкой или мощной отверткой.
  • Подставив оправку, выбить внешние обоймы подшипников.
  • Протереть и очистить посадочное место.
  • Разобрать новые подшипники.
  • Запрессовать внешние обоймы в ступицу, используя для этого оправку или старые детали.

Важно: обоймы устанавливаются широким краем внутрь. Облегчить запрессовку можно, предварительно нагрев ступицу

  • Заложить смазку, заполнив ⅔ пространства обойме.
  • Установить кольцо и внутреннюю обойму подшипника.
  • Аккуратно запрессовать новый сальник.
  • Повторить операцию монтажа для подшипника со второй стороны ступицы.
  • Поставить узел на шлицы ШРУСа.
  • Наживить ступичную гайку.
  • Прикрутить шаровые и рулевую сошку.
  • Установить защитный кожух и скобу суппорта.
  • Закрутить болты крепления защитного экрана и застопорить.
  • Поставить суппорт с тормозными колодками на место.
  • Поддомкратить машину.
  • Поставить и закрепить колесо.
  • Затянуть гайку ступицы, постукивая по колесу в направлении 6 и 12 часов.

Подробное видео о замене ступичных подшипников

Процедура установки нового подшипника

Отечественные производители не уделяют особого внимания смазке подшипников и колец, поэтому автолюбитель должен самостоятельно за этим следить. При отсутствии гидравлического пресса или специального съемника замену придется делать при помощи обычного молотка и оправки, а именно:

  • через деревянную прокладку необходимо забить обойму в гнездо ступицы;
  • чтобы посадить ее окончательно, надо воспользоваться трубой необходимого диаметра или же оправкой;
  • после внутрь размещается сепаратор и выполняется сборка самого узла в обратной последовательности.

Специалисты советуют вместо штатных подшипников на Ниве Шевроле ставить нерегулируемые роликоподшипники. Единственное, стоит учитывать тот факт, что у них другой диаметр снаружи.
