Датчик холостого и заднего хода lada priora: где находится, признаки неисправности и замена

Замена регулятора холостого хода

РХХ — один из тех «датчиков» Лады Приоры, неисправность которого очень часто приводит к следующим последствиям:

  • нестабильные обороты двигателя, плавающая стрелка тахометра
  • зависание оборотов после пуска двигателя
  • затрудненный пуск двигателя — слишком низкие обороты

Если хотя бы один из симптомов имеет место быть, проверка РХХ не помешает. При выявлении неисправности, данный регулятор необходимо заменить на новый. Ремонт этот довольно прост и можно все сделать самостоятельно. Под рукой необходимо иметь следующие инструменты:

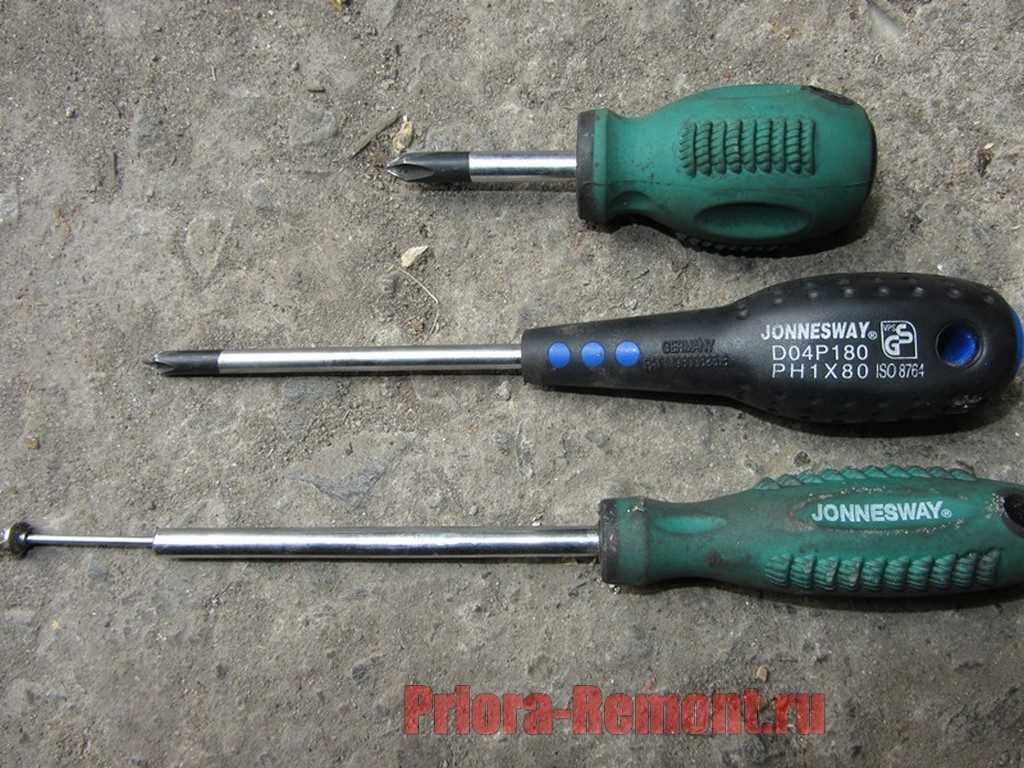

  1. Отвертка с крестообразным лезвием
  2. Магнитная рукоятка

Поиск причины неисправности датчика холостого хода на автомобилях “ВАЗ”

Используя тестер, профессиональный или самодельный, вы обнаружите корень проблемы.

Для самостоятельной быстрой диагностики в продаже есть специальные приборы, но у них достаточно высокая стоимость. Некоторые автовладельцы используют тестеры, сделанные в “домашних” условиях (выяснить, как производится “домашний”, можно на автомобильных форумах). Мы рекомендуем обратиться к профессионалам, но окончательное решение за вами.

Агрегатор Uremont.com предлагает инструменты для определения подходящей СТО и связи с профессионалами. Интерактивная карта с адресами партнерских автосервисов и отзывами пользователей ускорят поиск автомастерской. Онлайн-бланк заявки, представленный на сайте, — универсальный способ решения практически любой проблемы с автомобилем (например, так можно вызвать эвакуатор).

Снятие и проверка регулятора холостого хода

Снимаем регулятор холостого хода для проверки и замены. При выключенном зажигании, отжав фиксатор.

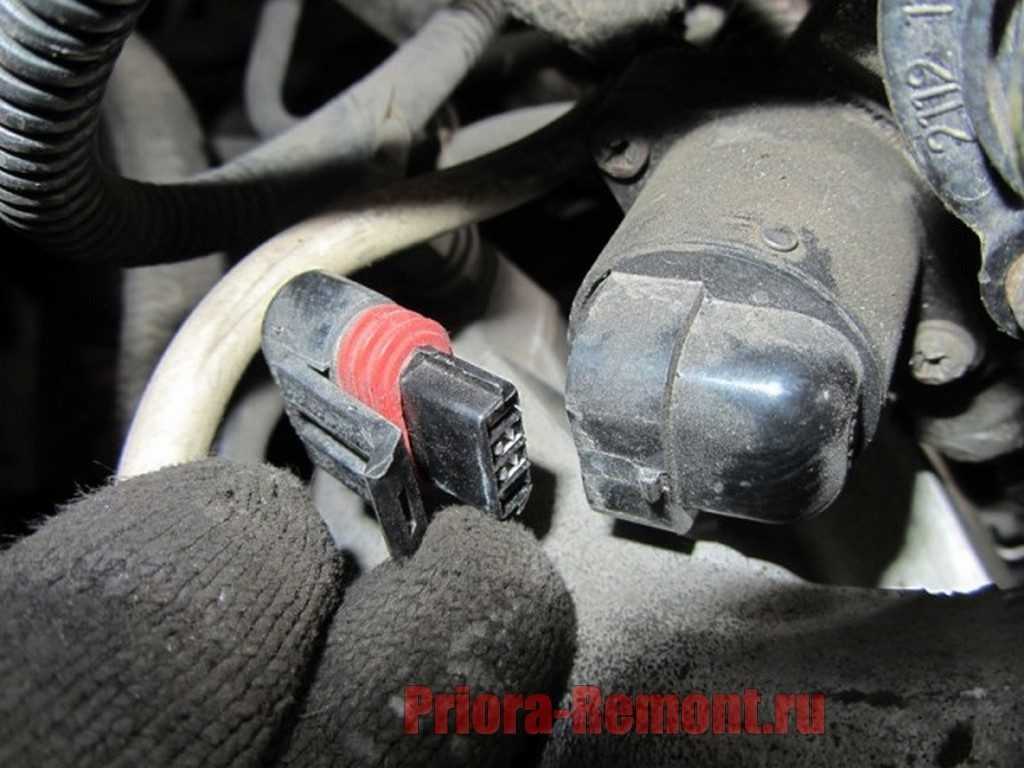

…отсоединяем колодку жгута проводов системы управления двигателем от регулятора. Выводы «A», «B», «C» и «D» колодки жгута проводов соединены, соответственно, с выводами «67», «66», «65» и «64» контроллера. При включенном зажигании значения напряжений (выходных сигналов управления регулятором) на этих выводах изменяются хаотично, поэтому проверке не подлежат.

Крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу…

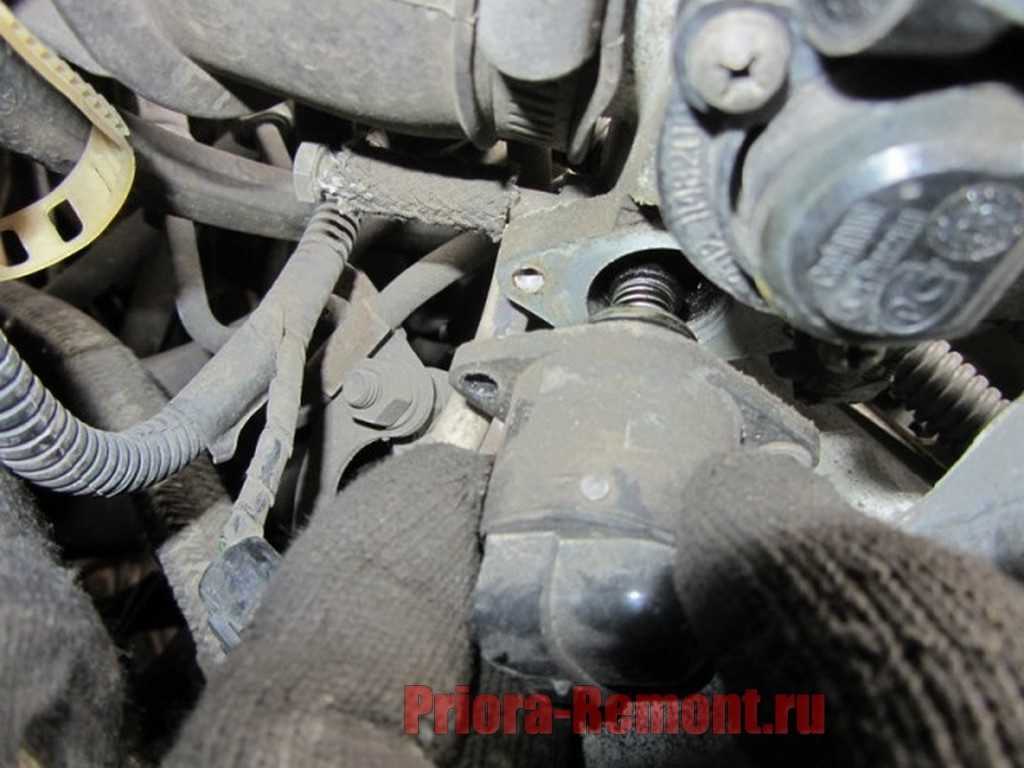

…и вынимаем регулятор из гнезда дроссельного узла.

Соединение регулятора с дроссельным узлом уплотнено резиновым кольцом. Тестером (в режиме омметра) измеряем сопротивление между выводами разъема регулятора. У исправного регулятора сопротивление между выводами «A» и «B», а также «C» и «D», должно быть 40–80 Ом. Устанавливаем регулятор холостого хода в обратной последовательности. Перед установкой нового регулятора…

…штангенциркулем проверяем расстояние между концом иглы клапана и опорной поверхностью фланца регулятора. Расстояние должно быть не более 23 мм. Это необходимо для того, чтобы не повредить регулятор при монтаже — игла регулятора не должна упираться в седло дроссельного узла. Необходимо учитывать, что если указанное расстояние у нового регулятора больше 23 мм, то втянуть запорную иглу внутрь регулятора удастся только с помощью специального тестера (на СТО). Перед установкой регулятора холостого хода очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо. Наносим на новое уплотнительное кольцо регулятора тонкий слой моторного масла.

Штатный датчик холостого хода Приора, как и аналогичные регуляторы в других автомобилях, отвечает за регулировку частотных характеристик вращения коленчатого вала транспортного средства на холостых оборотах, направляя импульс на подачу требуемого объема воздушной смеси, минуя заслонку дросселя, находящуюся в закрытой позиции.

Где находится датчик детонации и уровня топлива на Lada Priora: признаки неисправности и замена

Двигателем Лада Приора управляет электронная система управления двигателем (ЭСУД), в которую входит контроллер и большое количество считывающих и контролирующих устройств. В статье рассматривается датчик топлива и датчик детонации Приора, их назначение, расположение, диагностика и замена.

Назначение и расположение датчика детонации

При взрывном самовоспламенении в камере сгорания ТВС появляется детонация двигателя. Чтобы контролировать возникновения вибраций мотора, предназначен датчик детонации (ДД) (автор видео – StarsAutoCom).

ДД представляет собой пластиковый корпус, внутри которого расположен чувствительный пьезокерамический дисковый элемент, вырабатывающий электрический импульс при механическом воздействии от возникающих вибраций, и передающий информацию контролеру ЭБУ. Находится детонационный прибор на передней стороне блока цилиндров под впускным модулем.

Типичные неисправности

Если неисправен ДД Лада Приора, компьютер выдаст код ошибки – 0327. Эта ошибка является основной причиной, по которой меняется прибор.

  • обрыв проводов;
  • поломка разъема с проводами;
  • выход из строя самого устройства.

Причины, по которым детонирует силовой агрегат, могут быть разные. Поэтому, чтобы убедиться, что причиной детонации является ДД, его нужно снять и проверить.

Как проверить и поменять?

Для обеспечения доступа к датчику детонации, машину следует установить на подъемник.

Чтобы снять устройство, нужно выполнить следующие действия:

  1. Отключить питание авто, отсоединив минусовую клемму от АКБ.
  2. Далее нужно демонтировать защиту двигателя.
  3. Найдя ДД, нужно нажать на металлический фиксатор, благодаря которому держится разъем с проводами от контролера, и отсоединить разъем.
  4. С помощью ключа на «13» необходимо ослабить болт крепления устройства и можно снимать ДД.

Фотогалерея «Замена регулятора детонации на Лада Приора»

Проверяется датчик детонации с помощью мультиметра, установив его в режим измерения напряжения. Точную диагностику можно провести только на специальном стенде.

Если прибор неисправен, ремонту он не подлежит, его меняют. Установка нового прибора выполняется в обратной последовательности демонтажу.

Назначение и расположение ДУТ

ДУТ расположен в топливном модуле, к которому относятся также бензонасос и топливный фильтр.

Главное его назначение контролировать уровень топлива в бензобаке.

В конструкцию устройства входит:

  • поплавок;
  • диэлектрическая пластина с расположенным реостатом;
  • штанга, на которой находится контактный бегунок.

Типичные неисправности

Если на панель приборов выдается неправильная информация о количестве оставшегося топлива, то причиной может стать:

  • механическое повреждение корпуса бензобака;
  • поломка поплавка;
  • неисправности электрического характера;
  • нарушение в цепи питания;
  • неисправность ДУТ.

Для определения причины нужно провести диагностику.

Как проверить и поменять?

Чтобы поменять ДУТ на Приоре, нужно достать топливный модуль.

Для этого необходимо выполнить следующие действия:

  1. Сначала демонтируем заднее сиденье.
  2. Затем выкрутив два самореза, снимаем крышку лючка.
  3. В верхней части модуля отключаем разъем с проводами.
  4. Далее, нажав на фиксаторы, отсоединяются трубки, по которым подается бензин, и наконечники тройника.
  5. Затем выкручиваем гайки крепления, снимаем провод, который идет на массу, и пружинные шайбы.
  6. На следующем этапе вынимается прижимная пластина и модуль.
  7. После демонтажа модуля от ДУТ отсоединяется разъем проводов.
  8. После установки нового устройства сборка осуществляется в обратной последовательности.

Устанавливая новый датчик, следует обратить внимание, чтобы правильно был установлен резиновый уплотнитель и пластмассовая кольцевая проставка

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

Проверка исправности датчика холла (схема)

  • Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
  • Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
  • Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Назначение, принцип работы и типичные неисправности датчика ХХ

Такой датчик холостого хода, цена которого не составляет большой суммы денежных средств, в своем составе содержит 2 основных важнейших компонента: шаговый ЭДГ двухполюсного назначения и клапан конусного сечения, которые совмещены между собой. Перемещение клапана (выдвижение или втягивание) происходит по командам электронного блока управления, при этом сечение для прохода воздушной смеси меняется в зависимости от направления движения иглы клапана.

Если игла датчика холостого хода выдвинута максимально вперед, что соответствует нулевому значению шагового индикатора, то смесь не поступает в воздушную магистраль топливной системы. В случае, если игла втягивается, то в топливную систему транслируется воздушный поток, прямо пропорциональный степени открытия иглы и отходу ее от седла клапана.

На нашем интернет-ресурсе размещено фото датчика холостого хода Лада Приора, чтобы неопытный автолюбитель имел представление о внешнем виде и месте размещения данного устройства в силовом отсеке автомобиля.

К дефектам датчика холостого хода Лада Приора следует отнести нижеследующие факты:

  • нестабильная работа силовой установки в режиме холостых оборотов;
  • спонтанное увеличение или падение мощности мотора;
  • отказ агрегата от эксплуатации при выключении скорости;
  • отсутствие увеличенных оборотов при запуске мотора «на холодную»;
  • падение холостых оборотов при включении дополнительного электрооборудования транспортного средства.

Если при эксплуатации транспортного средства слышны перебои в работе силовой установки в режиме холостого хода, то требуется проведение проверки датчика холостого хода автомобиля Приора для выявления конкретного дефекта.

В Ладе Приора датчик холостого хода является устройством исполнительного типа, которое не интегрировано в бортовую схему ЭБУ автомобиля. Поэтому с помощью бортового компьютера диагностику данного гаджета провести невозможно. В связи с этим, при дефектах датчика холостого хода ВАЗ Приора и транспарант «CHECK ENGINE» не высвечивается на панели приборов.

Однако симптоматика дефектов датчика холостого хода аналогична признакам дефектов другого датчика — позиционирования заслонки дросселя, на дефекты которой как раз и показывает транспарант ошибки в двигательной системе. Знакомый большинству российских автолюбителей способ проверки датчика холостого хода состоит в следующем:

  1. Заглушить силовую установку.
  2. Рассоединить контактную колодку от датчика холостого хода.
  3. Мультиметром произвести замеры значений сопротивлений обмоток датчика, которые между разъемами А и В, и С и D должны составлять 40-80 Ом. При замере значений сопротивлений между разъемами В и С, А и D электронное измерительное устройство должно сигнализировать об обрыве цепи (показывать значение «бесконечности»). При таких параметрах электрической цепи прибор относится к исправным элементам.

В Ладе Приора датчик холостого хода тестировать штатным мультиметром большого смысла нет. Замеры значений сопротивлений контактов обмоток мало поможет поиску дефекта, ведь основная проблема таких гаджетов состоит в закоксовывании игольчатого контакта, который из-за этого выдает некорректные показания. Приобретать тестер для этой процедуры весьма накладно, поэтому предлагается использование подручных средств, из которых можно изготовить самодельный тестер.

Основой электронного измерительного прибора может послужить трансформатор с выходным напряжением 6 Вольт переменного тока (подойдет компонент от зарядки «мобильника»). При исправности датчика холостого хода при параметрах напряжения 6 В и силе тока 0,6 А лампочка должны выдавать слабый свет, а при дефекте (заедании штока) свечение будет достаточно ярким.

Неисправности на Priora датчика холостого хода

Как и у всего остального, у неисправных датчиков холостого хода имеются свои верные признаки, назовем их:

  • Силовая установка глохнет в момент воздействия на электронную педаль газа, непосредственно в режиме холостого хода.
  • Обороты мотора резко меняются.
  • Обороты «движка» резко начинают падать, когда водитель включает дополнительные опции.
  • Не происходит никаких изменений, когда автомашина переключается на холостой ход.

Каковы причины появления неполадок? Все очень просто, как правило, бывает 2-е основные причины: обрыв контактов, располагающихся посередине корпуса регулятора, и а также когда изношена направляющая игла.

Как заявляют специалисты, на причинах заострять внимание не стоит, самое главное найти неисправный агрегат, и тогда вы сможете предотвратить вероятные серьезные последствия, которые повлекут за собой поломку силового агрегата

Как работает регулятор

Когда двигатель работает на холостом ходу, через дополнительный канал подачи воздуха в обход закрытой заслонки дросселя, в двигатель поступает воздух, необходимый для его стабильной работы. Сечение этого канала регулируется РХХ. Количество воздуха учитывается датчиком массового расхода воздуха (ДМРВ). В соответствии с его количеством, контроллер подаёт топливо в двигатель через топливные форсунки.

По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя. В зависимости от заданного режима работает РХХ, добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки .

На прогретом до рабочей температуры двигателе, контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет регулятора увеличивает обороты, обеспечивая его прогрев на повышенных оборотах.

Чистка РХХ

Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика. В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.


Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.

При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый

Инжекторная система

В настоящее время автомобили стали совершеннее и технологичнее. Процесс управления с карбюраторного двигателя перешел на инжекторный. Инжектор двигателя автомобиля по сравнению с карбюратором намного надежнее.

Инжекторная система позволят более правильно управлять
двигателем автомобиля, что позволяет экономнее расходовать топливо. Современные
автомобили оснащаются только инжекторными двигателями, так как использования
карбюраторного  двигателя не целесообразно.

Инжекторная система использует большое количество различных датчиков, которые посылают сигналы на электронный блок управления двигателем. Так как в инжекторной системе используется большое количество датчиков, они довольно часто выходят из строя. Это связано со старением или же неправильной эксплуатацией автомобиля.

В данной статье речь пойдет про все датчики установленные на автомобили Лада, какую они выполняют роль и для чего нужны.

Проверка рхх мультиметром

Проверка тестером считается более точной, мультиметр используют для диагностики всех электронных блоков автомобиля. Узнайте, как проверить работоспособность регулятора и цепи питания по шагам.

Рабочее напряжение, которое поступает на контакты контроллера, должно соответствовать 20 В. Щупы мультиметра прикладываются к выходам колодки, если сигнал отсутствует, проверяется качество контактов на деталь, блок ЭБУ.

Исправность ДХХ вычисляется по параметру сопротивления. Тестер переводится в режим омметра, проверяется сопротивление обмотки датчика, которое должно быть на уровне 53 Ом, допустимое отклонение ±1 %.

Восстановление контролера проводится редко, средняя стоимость датчика 500 руб., срок эксплуатации от 3 лет. После установки новой детали необходимо откалибровать регулятор. Для этого включается зажигание, мотор переводится на холостой ход на 5–10 минут, останавливается. При повторном зажигании рхх откалибруется самостоятельно.

Датчик холостых оборотов для Приоры не относится к частым расходникам. Контроллер достаточно просто переустановить самостоятельно. Сложность может возникнуть при обрыве питания на подающую колодку. Ремонт электроцепи авто проводят в гараже если есть необходимый навык и знания, в противном случае рекомендуется обратиться в мастерскую.

Важно: проверка датчиков

Ответ на вопрос, почему плавают обороты холостого хода на Приоре, зачастую может быть и таков: неисправен один из трех датчиков (РХХ, ДПДЗ, ДМРВ). Проверить довольно просто:

  • Запустить силовую установку.
  • Отсоединить колодку питания РХХ и проанализировать: частота ХХ осталась прежней или мотор глохнет – датчик под замену. Если частота выросла – сенсор исправен.
  • Восстановить питание регулятора.
  • Скинуть фишку с ДПДЗ и понаблюдать: обороты выросли – ДМРВ исправен; мотор заглох – ДМРВ следует менять.
  • Подключить питание к ДПДЗ.
  • Отсоединить колодку от ДМРВ и проанализировать: частота вращения коленвала увеличилась – ДПДЗ исправен, мотор глохнет – сенсор положения дросселя неисправен.
  • Присоединить фишку к ДМРВ.

Проверка

Проверка датчика производится путем подачи на него напряжения и осмотра подвижности вала. Лучше всего производить проверку, открутив датчик от корпуса дроссельного узла, не снимая разъем включить зажигание на автомобиле и посмотреть, как передвигается вал. Передвижение «шляпки» вала должно происходить без какого-либо закусывания и подергивания.

Так же следует проверить целостность корпуса датчика. Довольно часто металлические заклепки фиксирующие разъем к корпусу датчика выпадают, и оттуда может происходить подсос воздуха. Датчик должен быть чистый и не иметь следов загрязнения, если таковые имеются, датчик необходимо очистить.

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Прибор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

  1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
  2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
  3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Неисправности датчика фаз ВАЗ 2112 (16 клапанов)

Датчик фаз ВАЗ 2112 16 клапанов, который известен многим автолюбителям как «датчик положения распредвала», представляет собой обыкновенное устройство, способствующее нормальному функционированию работы мотора в автомобиле. Он установлен на всех моделях ВАЗа с 16-ти клапанным мотором. Также его можно встретить на 8-ми клапанных двигателях с показателем нормы токсичности евро-3 и фазированным впрыском топлива.

Принцип работы дачика фаз в системе с фазированным впрыском

Устройство производит передачу импульса на электронный блок управления мотора, который контролирует количество подаваемого топлива и процесс подачи форсункой бензина в цилиндр в момент открытия впускного клапана.

Датчик фаз используется для точного определения циклов работы мотора и четкой формировкой соответствующего импульсного сигнала. Он расположен недалеко от головки блока цилиндра, которая находится со стороны воздушного фильтра на моторе.

Причины неисправной датчика фаз

1. При включении зажигания двигателя начинает около 3-4 секунд вращаться стартер, после чего мотор постепенно запускается в работу и включается чек эйндж. В подобной ситуации, в момент запуска, когда до электронного блока управления (ЭБУ) не доходят никакие показаний с датчика фаз, то система автоматически переключается на работу мотора, основанную на показателях системы зажигания (согласно ДПКВ).

2. Выходит из лада режим самодиагностики транспортного средства.

3. Начинает увеличивать объем расхода топлива.

4. Происходит снижение уровня динамики двигателя. В момент разгона возникают провалы.

5. Начинает гореть лампочка сигнализатора с надписью «CHECK» (Проверить).

В случае неисправной работы датчик фаз на ВАЗ 2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Проверка датчика фаз

Неисправность прибора можно осуществить исключительно с помощью диагностического прибора. Для совершения проверки понадобится выполнить несколько простых действий.

Поставить верхний цилиндр фазового датчика в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленвала, следует направить на основании двадцатого зубца, отсчитывая от первых двух пропущенных. Если в данном положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и проследите, в зависимости от каких обстоятельств она вновь возникнет.

Если в момент холостого хода мотора не возникает подобной ошибки, следует проверить соответствующие соединения и все провода. Для этого достаточно пошевелить клеммами и проводкой, при этом возникновение ошибки свидетельствует о проблемном соединении, а не выходе из строя самого датчика.

Когда ошибку выбило через 15 секунд после того, как был совершен сброс, следует сменить фазовый датчик на новый.

Замена датчика

Для смены неработающего датчика понадобится:

1. Отсоединить клемму. Для этого следует аккуратно открутить два болта, используя ключ на 10.

Совет! Внимательно отвинчивайте болты, чтобы они не упали под машину или попали в генератор вместе с шайбами.

2. Снять датчик и осмотреть его на наличие повреждений механического характера, идущих от шкива распределительного вала.

3. Устранить защитный пластиковый кожух и полностью проверить весь механизм. Если следы от соприкосновения со шкивом отсутствуют, следует поменять лишь датчик и собрать в обратной поочередности.

Своевременное устранение проблемы поможет прослужить вашему транспортному средству гораздо дольше и убережет вас от несвоевременной поломки в момент движения автомобиля в пути.

Замена РХХ на Приоре своими руками

Прежде чем приступать к выполнению данного ремонта, отключите аккумуляторную батарею, скину минусовую клемму. Конечно, питание на датчики при отключенном зажигании не поступает, но лучше перестраховаться.

Где находится РХХ на Приоре?

Данный элемент системы управления двигателем, находится на дроссельном узле в непосредственной близости к датчику управления дроссельной заслонкой.

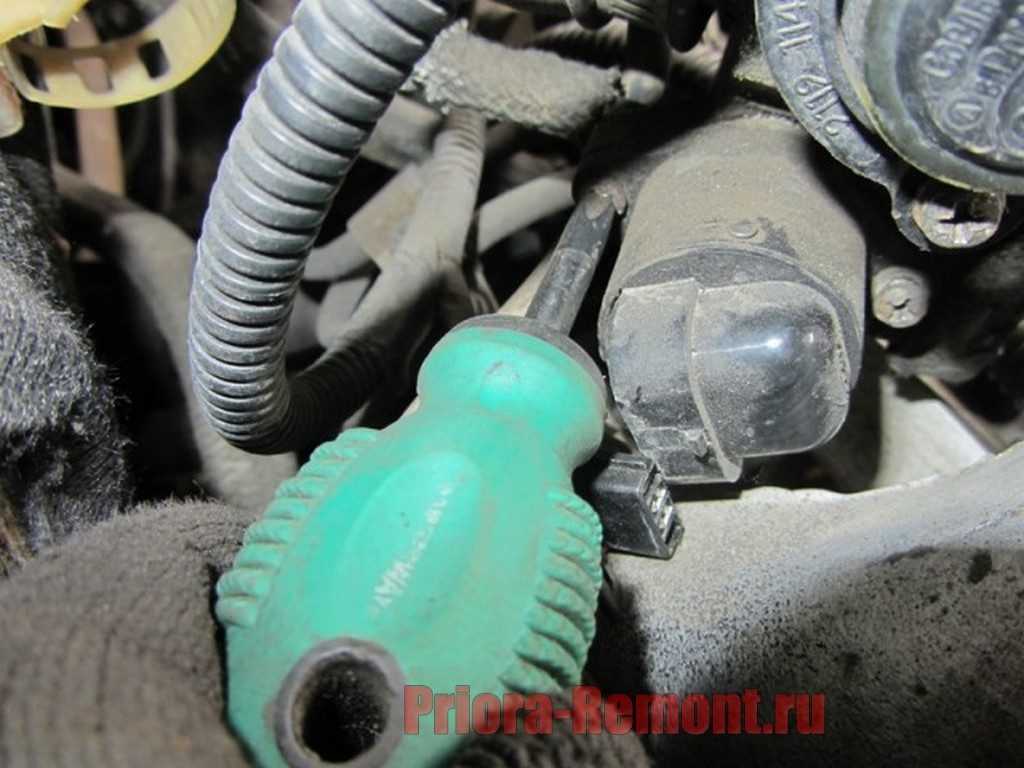

2. Затем при помощи отвертки с крестовым лезвием откручиваем два винта крепления датчика. Воспользоваться можно как обычной длины отверткой, так и укороченной, как будет удобнее.

3. Теперь аккуратно вынимаем регулятор холостого хода из дросселя, что и продемонстрировано ниже на картинке.

Обратите внимание на состояние данной детали. Если игла вся в черном налете и копоти, то не исключено, что чистка и промывка РХХ поможет решить проблему

4. Замена осуществляется в обратной последовательности. Перед покупкой лучше переписать каталожный номер детали, которая у вас была установлена, чтобы не было проблем после установки.
