Замена подшипника ступицы нива шевроле

Установка изделия

Хотел подробнее описать технологию сборки этого изделия, но решил этого не делать. Пусть это сделает специалист или автосервисы, которые представляют как ЭТО должно работать. Сейчас если клиет берет комплект и делает сам его монтаж, гарантию я не даю. Скажу только одно. В последних вариантах я предпочитаю отдавать людям уже весь модуль в сборе: кулак, запрессованный подшипник, установленные регулировочные шайбы, тормозной диск, ступица. Конечно это лишние деньги с точки зрения клиента, поскольку он тормозные диски «вчера» поставил, да и ступицы и «полгода не прошли». Но мне очень понравилась фраза одного моего знакомого мастера, который имеет 40 лет стажа в авторемонте и как следствие столько же времени общаясь с людьми. Она гласит: не надо жалеть клиента, никто не вспомнит потом что ты сэкономил ему тысячу рублей, но вот он всегда будет помнить по чьей вине по его мнению произошла поломка узла. На данный узел на стоковую машину я сейчас даю гарантию полгода. Можно конечно давать и больше, но по сравнению с фразой в известных магазинах: 10 дней по чеку, это все равно вечность. Наработка на отказ. На данный момент, мне известно только ДВА случая разрушения конструкции за время работы. В обоих случаях была нарушена технология установки, и подшипники вышли из строя. Один случай сотворил лично я, при первой установке. При монтаже без оправок, разъехались обоймы, попала грязь и подшипник прожил 500 км. Второй случай, установка клиента. Регулировочные шайбы установлены с другой стороны, но как ни странно узел прожил около полугода. Все связано с тем, что хоть подшипники и ломовые, но требуют нежности и определенной внимательности при установке. Ну и конечно будьте морально готовы к тому, чтобы сразу совместно поменять тормозные колодки, рваные пыльники ШРУСов или сами раздолбанные ШРУСы. Потому как если ступица новая, а шрус со старой шлицевой, то ничего хорошего тоже не будет. Подшипник будет замечательно сидеть на ступице, а она свободно болтаться на шлицах ШРУСа.

Центр агрегатного ремонта «VINДизель» в г. Коломна, предлагает решить проблему регулировки передних заводских ступичных подшипников, путем замены последних на поворотные кулаки с подшипником IVECO на Ниву.

Монтаж

Когда токарные работы завершены, приступаем к сборке узла. Здесь все проще – регулировка не требуется, а контргайка затягивается «от души». Можно не опасаться перетянуть ступицу, это практически невозможно.

Этапы работ:

кладем поворотный кулак на ровную твердую поверхность;
устанавливаем опорную шайбу и при помощи головки или стальной трубы аккуратно запрессовываем подшипник;
устанавливаем вторую опорную шайбу, затем этими же инструментами аккуратно забиваем сальник;
повторяем эти работы на противоположной стороне поворотного кулака;
одеваем поворотный кулак на ступицу и затягиваем контргайку моментом около 200 Нм или с умеренным усилием;
одеваем колесо, вращаем его и проверяем работоспособность подшипника;
прикручиваем рулевую рейку и шаровые опоры.

Аналогичные работы проводим и на противоположной стороне автомобиля. После того, как закончен монтаж, едем и наслаждаемся – теперь замена может потребоваться не ранее, чем через 100 тыс. км пробега, а может быть и позже. Такую же гарантию дает производитель при условии, что установка была проведена правильно.

И напоследок – если вы будете обращаться к токарю, не забудьте взять с собой чертежи. Они представлены ниже:

Ступица:

Поворотный кулак:

Опорная шайба (по 2шт на каждую сторону):

Обращаясь к нам, вы можете быть уверены в этих трёх моментах:

Функция ступичного подшипника

Ступичный подшипник обеспечивает ровное вращение колеса вокруг оси. В процессе движения он испытывает большие нагрузки. На него воздействуют не только механические удары от деталей привода и тормозной системы, а также температурные перепады, другие негативные факторы окружающей среды. Все это приводит к необходимости замены ступичного подшипника. Несвоевременность диагностических и ремонтных работ приведет к увеличению цены ремонта, так как могут повредиться другие детали.

Существует несколько видов описываемой детали:

Передней и задней ступицы.
Открытые/закрытые. Закрытые системы полностью герметичны, выпускаются уже со смазочным материалом внутри. При правильном уходе и эксплуатации замену переднего и заднего ступичного подшипника необходимо осуществлять согласно рекомендациям производителя.
Однорядные/двухрядные. Двухрядные чаще используются на автомобилях с передним приводом, они более надежны, долговечны, из-за чего выше их стоимость.

Когда нужна замена ступичного подшипника?

Чаще всего автовладельцы вспоминают о том, что необходима замена подшипника ступицы при появлении признаков его неисправности.

Основной фактор, говорящий о поломке, это низкочастотный шум в районе колес, длительный, непрекращающийся.
Неисправный ступичный подшипник приводит к люфту, который появляется задолго до возникновения гула. Звуки на начальных этапах маскируются шумом шин.

При своевременной диагностике и осмотре деталь может прослужить длительное время. Рекомендуемый интервал проверки — каждые 30 тысяч километров.

К необходимости замены подшипника, как передней, так и задней ступицы могут привести несколько факторов:

Неправильно выставленный зазор при установке наиболее часто встречается.
Повреждение тел качения. Деформация возникает вследствие неаккуратной езды по неровностям, применение «агрессивного» стиля вождения, перегруза машины.
Отсутствие смазки. Езда по грязевой жиже, песку влияет на высыхание смазочного материала.
В редких случаях низкое качество самой запчасти или заводской брак.

Где сделать замену ступичного подшипника в Уфе?

Осуществлять замену подшипника задней ступицы или передней лучше в профессиональном автосервисе. Неправильный ремонт, попадание грязи существенно снизит период эксплуатации. Специалисты проведут диагностику, при необходимости осуществят замену или ремонт. Снятие и установка подшипника ступицы кажутся простыми действиями на первый взгляд. Однако, неверно выставленный зазор, неправильно установленные элементы подвески могут привести к поломкам автомобиля в дороге.

В нашем автотехсервисе «Автодеталь-Уфа» работают специалисты с большим опытом, высоким уровнем профессионализма. Мы также произведем осмотр и замену стоек амортизатора автомобиля при необходимости или других его частей. Наши мастера быстро и качественно выполнят все необходимые действия, реанимируя ваш автомобиль в кратчайшие сроки.

Замена

Для замены переднего ступичного подшипника на ниве необходимо снять суппорта тормозного механизма передней оси. Для чего следует:

Вывесить и открутить колесо;
Посредством зубила сбить колпак со ступицы;

С помощью плоскогубцев извлечь шплинт, находящийся на нижней оси прижимного рычага;

Аккуратно вынуть ось прижимного рычага слесарной выколоткой с последующим его снятием пассатижами;

Используя плоскую отвертку, предварительно убрав прижимной рычаг и пружинки, суппорта тормоза вынуть из посадочного места и уложить за поворотный кулак таким образом, чтобы не препятствовать дальнейшему процессу (подвесить).

Снятие ступицы

Для этого осуществляется демонтаж конусной втулки.

Расконтривание гаек производится аккуратными постукиваниями через зубило.

После чего ключом «19» размерности откручиваются последовательно заднее и переднее фиксаторы рычага к кулаку,

не забывая избавиться от стопорной пластины.

Затем с помощью ключей на «17» и «10», а также плоской отвертки от поворотного кулака убираются шланги тормозного контура.

Подставив упор под рычаг снизу, двумя ключами на «13» откручивают гайку, расположенную на болте, фиксирующем шаровое крепление к верхнему рычагу. Аналогично откручивают еще 2 гайки. И отводят узел в сторону.

Так же проводят демонтаж нижней шаровой опоры

Когда деталь оказывается освобождена от креплений, придерживая двумя руками кулак поворотный совместно со ступицей, тормозным диском, верхней и нижней шаровыми опорами, ее вынимают.

При разобщении деталей может понадобиться зажать поворотный кулак в тиски, после чего без лишних усилий выколачивают ступицу.

Следом убираются болты, крепившие поворотный кулак к рычагу.

Тормозной диск выбивается путем накручивания гаек на шпильку с последующими концентрированными ударами по образовавшейся конструкции.

Результат работы на данном этапе: отделенные друг от друга диск тормозной системы и ступица.

Подцепляют кольцо, защищающее от грязи, после чего ключом на «10» снимают кожух, защищающий поворотный кулак.

Замена ступичного подшипника

Поворотный кулак помещают в тиски, затем вынимают прямошлицевой отверткой уплотнитель (сальник).

Далее последовательно вытаскивают колечко с сепаратором в составе внутреннего кольца. Схожим образом вынимаются составляющие подшипника изнутри.

Обратите внимание на сторону наружного подшипника и извлеките оттуда наружное кольцо пробойником. Такие же манипуляции характерны для противоположного наружного кольца

Разборка окончена. Производится дефектовка деталей, чтобы затем при необходимости самостоятельно заменить на новые, очистка узлов от старой смазки, забивка новым составом. Рекомендуется воспользоваться универсальной смазкой Castrol LMX для подшипниковых соединений и шлицевых узлов. Сборка – в обратной последовательности с применением подходящих по размеру отрезков трубы для запрессовки подшипников, сальников и пр.

Регулировка

Восстановив конструкцию до момента возврата суппортов с колодками на свое место, на поворотном кулаке размещается фиксатор индикатора часового типа. Индикатор располагается таким образом, чтобы его ножка упиралась в регулировочную гайку.

Соорудив рычаг на шпильках, механизм плавно поворачивается вокруг своей оси.

В случае превышения допустимого зазора 0,15 мм, проводится замена регулировочной гайки на новую. Последовательно изменяя степень закручивания, измеряется зазор в подшипниках. По окончании работы гайка стопорится.

Как выбрать подшипник?

Переделка очень простая. При наличии знакомого токаря все работы легко делаются своими руками. Кроме того, можно купить уже готовый набор – подшипники с пыльниками, ступицы и поворотные кулаки.

на серии с сентября 2002 г. по октябрь 2003 г. стоит ступица на 22 шлица;
на остальных моделей установлен комплект на 24 шлица.

Если вы не хотите покупать целый комплект, можно обратиться к токарю, расточить ступицу и поворотный кулак под новые размеры. Для этого нужно купить подшипник, разобрать узел, промыть детали в бензине и отнести токарю для подгонки.

Для Шевроле Нива можно подобрать один из следующих вариантов подшипников Ивеко в зависимости от ширины ступицы автомобиля:

37 мм – такие же ступицы стоят на некоторых моделях Fiat и Opel, «Москвич» 2141;
50 мм – аналогичные параметры на узле BMW;
55 мм – классические размеры для Шевроле Нива, переделка узла не требуется;
57 мм – это «родные» подшипники полуосей заднего моста 2121.

Причины и признаки выхода из строя ступицы Шевроле Нива

Поломка ступицы авто, как правило, является серьёзной проблемой, игнорировать ее не стоит.

Помимо прочего, изношенная ступица сильнее разогревается при торможении автомобиля, что отрицательно сказывается на работе тормозов авто. Бывает, что повреждения ступицы происходят постепенно и, как правило, об этом даёт знать неприятный звук, сопровождающийся вибрацией кузова или слабыми толчками.

Основными причинами выхода из строя ступицы являются:

небрежная езда по дорогам;
многократная перегруженность авто;
езда по песчаному грунту или «грязевые ванны»;
частое буксование автомобиля;
агрессивный стиль вождения с резким ускорением и торможением.

Эти причины могут оказать существенное негативное воздействие на корпус ступицы, внешнее или внутреннее кольцо подшипника. Также они являются источниками попадания внутрь механизма подшипника грязи, влаги и песка, из-за чего цапфа выходит из строя.

Recommendations

Comments 43

Подскажите, сами ступицы у вас на 22 шлица?

Вчера сделал также. Ступицы от МВН-а и по этой же схеме проточенные кулаки с остальным. Тапочки 32″ =). Что интересно, родные подшипники отбегали на таких колесах и 29″ и родных заводских ступицах почти 60к км. Регулировал ессно время от времени. Потом полез чота шрусы менять и увидел колотую внутреннюю обойму, ну дума, пора менять уже. Поменял на нормальный VBF. C тех пор меняю каждые три месяца =). Проблема похоже в паре ступица — внутренняя обойма. На заводе видимо горы ступиц и подшей и на конвейер допускают определенный зазор промеж них, остальное выбраковка на запчасти =). По идее, если ступица не померла еще от износа, берешь ее и идешь в магаз и начинаешь насаживать внутренние обоймы, пока не подберешь нормальную посадку. Тока кто даст это делать хз. Ну и тут что касается родных колес, то все сказанное выше нивелируется вылетом +58 и родным диаметром колеса. Када у тебя вылет 0 и 32″ тапка, даже малый зазор при резком ударе в колесо, легко ломает ролики и внутреннюю обойму. Что и произошло буквально два дня назад. Все это надоело и поехал переделывать по нормальному. После установки действительно расхлябанность исчезает и руль становится четче. Никакого гула натужного нет, теперь слышно как трудица вся трансмиссия =) Вощем для тапок 29″ + мастхэв, либо идти и подбирать зазоры на подшах.

Читать дальше: Давление в шинах шкода октавия тур

Пока при ремонтах передней подвески все снималось и одевалось без проблем

Натыкается иногда что нельзя потом ступицу снять не повредив подшипник?(волгаавтопром и т.д.) как с этим делом в этой конструкции

ступицы КОРАМ вполне ничего по качеству, тоже понравились в магазине, и по размерам тоже, купил года 3 назад. но когда приехал домой и примерил на гранаты то был в шоке от зазора в шлицевой и вскоре продал. ибо ни какая подтяжка не спасёт от смещения в шлицах при знакопеременных нагрузках и дополнительного трансмиссионного люфта. потом купил ступицы от МВН там зазора в шлицах нет совсем, на а про качество коментарии излишни.

Ни чего себе, у меня с этим проблем не было, видимо итальяшки тоже не гнушаются продажей брака

Это дань моде не больше.Это как раптор или китайские чудо фары.Трата денег которые лишними не бывают.Но выбор тут за каждым.Как говорится в каждой избушке свои погремушки.

На мой взгляд не удачное сравнение, раптор и форы это не опорно двигательный аппарат автомобиля, который должен работать максимально безотказно как автомат «Калашникова»

какую херню сморозил

Что моё мнение не укладывается в твоё сознание.Внимательно ещё раз прочитай что написано.И будь любезен «замечательное воспитание»не показывай.

твое мнение не укладывается со здравым смыслом

Ты лучше хомуты и шланги проверь на своей «чудо печке».Здравый ты наш. На лепил там Эйнштейн!

печка работает отлично, в отличае от твоей головы

Как там в психушке кормят то хорошо?

Мне кажется, или эта статья не актуальна вот уже пол года, если не больше? И что за чайником надо быть, чтоб не смочь отрегулировать подшипник ступицы?

С языка снял. Очередная вариация » таз- гавно». Причём гавно он исключительно ввиду некомпетентности владельца. Сейчас с завода ступичный узел на двухряднике, но архаичная старая конструкция куда ремонтопригоднее на коленке в поле.

а чего теперь в этом узле в поле чинить-то? Если целью ставить ремонтопригодность то русская деревянная телега самое то — привязал палку колесу поясом от ритуз и всё опять заработало

Самостоятельная замена поврежденного элемента

Ремонт ступицы своими руками потребует смотровой ямы или подъемника. Нужно вывесить переднюю часть машины, чтобы организовать полный доступ к узлам. Дальнейший демонтаж после снятия колеса происходит исключительно в строгой последовательности. Схема ремонта демонтажа передней ступицы Нивы 2121:

Снять направляющую колодку и суппорт. Зафиксировать чем-либо под днищем авто, чтобы полностью не демонтировать тормоз.
Снять гайку ступичного подшипника и вынуть конусную втулку.
С помощью зубила отогнуть стопор гайки фиксации рычага переднего кулака.
Повторить процедуру на заднем крепеже.
Снять обе гайки и пластину стопора (понадобится ключ на 19).
Отклонить рычаг в сторону от кулака и отсоединить тормозные шланги.
Снять крепления и весь кулак.
Разъединить ступичное основание (диском тормоза) от кулака.
Вытащить сальник с помощью отвертки.
Достать нижнее кольцо, внутренний сектор внешнего подшипника и сепаратор
Повторить процедуру со вторым подшипником.
Внешнее кольцо второго элемента извлекается аналогично.

Далее извлекается разрушенный элемент, полностью убирается отработанная смазка. Полость под новую деталь обрабатывается новым составом и производится сборка в обратной последовательности. Для запрессовки деталей стоит подобрать подходящий по диаметру отрез трубы.

Назначение и устройство ступичного подшипника

Подшипники выполняют двойную функцию. С одной стороны, они обеспечивают опору для оси, вала или другого элемента вращения. С другой, — преобразуют трение скольжения в трение качения. Ступичный подшипник предназначен для обеспечения равномерного вращения ступицы колеса. Это связующее звено между ступицей и осью автомобиля. Отметим, что посредством данных элементов обеспечивается вращение не только передних, но и задних колес.

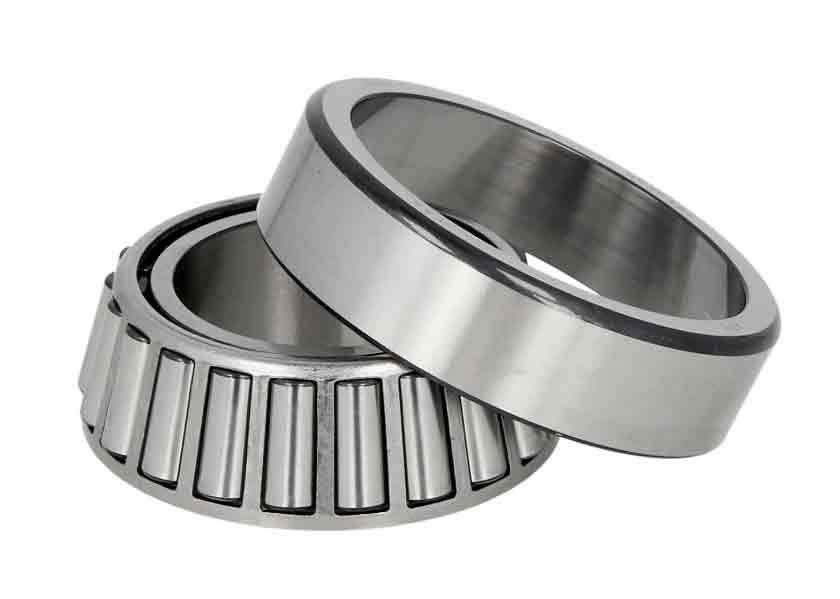

Любой подшипник имеет одно и то же принципиальное устройство:

Внешнее кольцо (внешняя обойма);
Внутреннее кольцо (внутренняя обойма);
Направляющая для элементов качения (сепаратор);
Конические, цилиндрические или сферические элементы).

Подшипники современных импортных автомобилей имеют более сложное строение. Обычно их внутренняя обойма является частью ступицы, а в самой конструкции присутствуют электронные датчики. Для них характерен повышенный ресурс эксплуатации. Российские производители пока до такой технологии еще не дошли, поэтому применяют более простые устройства. На автомобилях Шевроле Нива, как и на предшествующих поколениях ВАЗовского внедорожника, устанавливается пара конических подшипников на каждую ступицу.

Упрощение узла негативно влияет на его надежность. Особенно чувствительны подвижные элементы к резким ударам, которые получают детали ходовой части при проезде неровностей.

Как поменять ступичный подшипник на Ниве

Выполнение действий по замене переднего подшипника, после снятия гайки, можно условно разделить на 4 этапа:

Снятие и отсоединение поворотного кулака и тормозного барабана вместе с шарнирами, от стойки и ШРУСа.
Выпрессовка старых деталей.
Запрессовка новых ступичных подшипников (их по два на каждое колесо).
Обратно собираем узел и затягиваем гайку и производим регулировку зазора.

Для ремонта потребуется стандартный набор слесарного инструмента. Так же рекомендуем ознакомиться с устройством узла.

Требуемый комплект инструментов для работы:

Торцевой ключ размером 30 мм, чтобы ослабить гайку;
Отвертка, чтобы открутить тормозной суппорт;
Набор головок и трещотка;
Круглогубцы;
Молоток;
Оправка или труба для выпрессовки;
Съемник с лапками (по возможности);
Съемник с лапками ;
Домкрат и тиски;
Динамометрический ключ для правильной затяжки гайки ступицы.

Устанавливаем авто на ровную поверхность, включаем первую передачу, снимаем с ручного тормоза, подкладываем упоры под колеса. На этом подготовка закончена

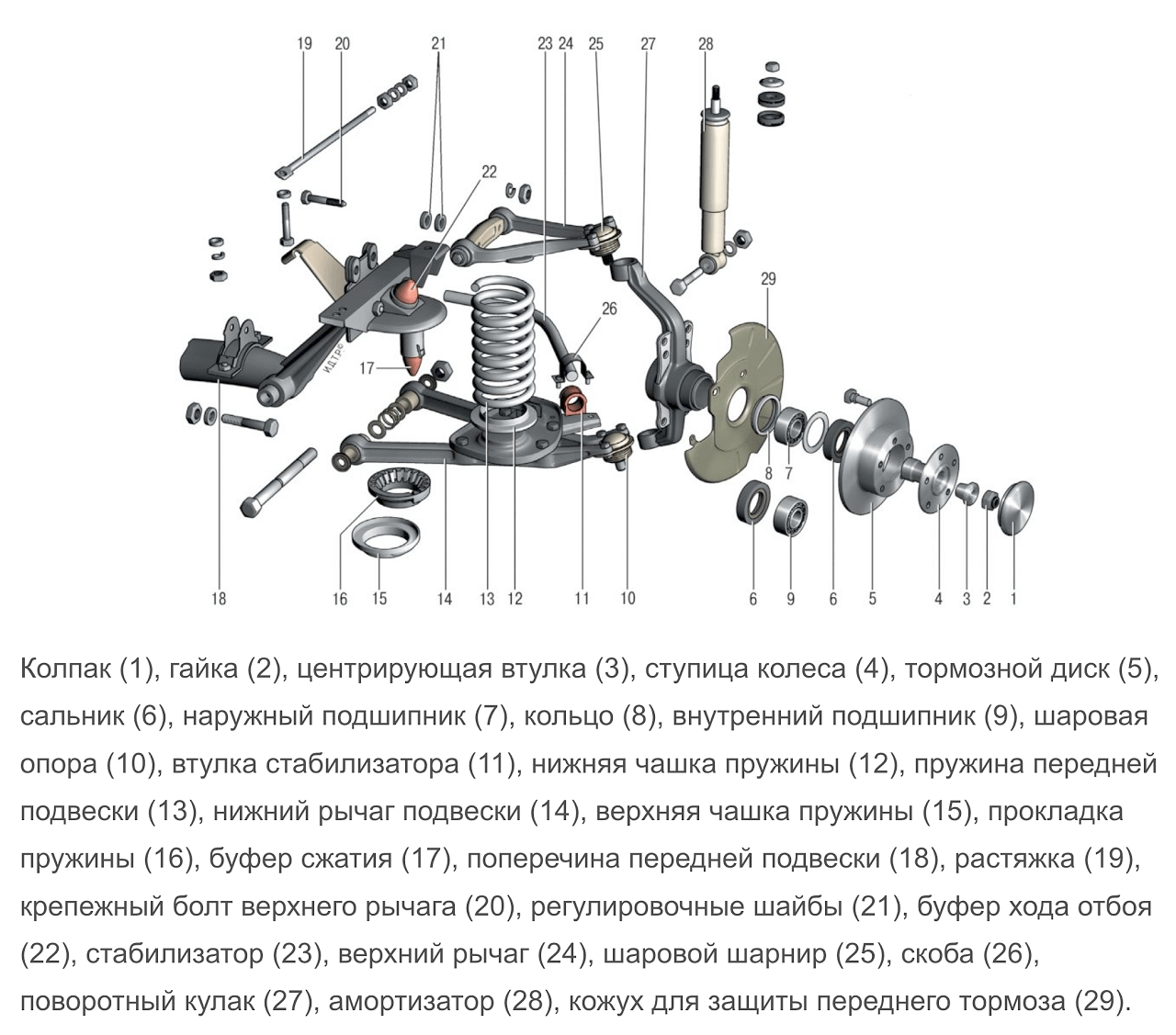

Так же перед ремонтом необходимо изучить расположение элементов ходовой части авто согласно схеме: (обратите внимание на поворотный кулак — позиция 27, подшипник — позиция 9)

Снятие передней ступицы

Начинается первый этап со следующих действий:

Ослабляем гайки колеса и ступицы. Надо аккуратно снять декоративный колпак, затем приподнимаем сторону замены, опускаем на упоры. Под задние колеса ставим противооткатные башмаки.
Снимаем переднее колесо, общеизвестным способом, освобождая от болтов. Далее надо аккуратно снять декоративный колпак.

Откручиваем ступичную гайку. Для этого необходимо её расконтрить отвёрткой. Снимаем конусную шайбу и откручиваем датчик ABS (если имеется).

После чего вынимаются колодки и откручивается болты суппорта, а так же откручиваются болты кожуха. Сам суппорт после снятия проволокой присоединяется к верхнему рычагу.

Далее необходимо снять весь поворотный механизм со шлицов ШРУСа вместе с шаровыми опорами. Для этого производится несколько операций:

Выпрессовать шаровый палец рулевой тяги с помощью съемника, предварительно открутив крепёж, как показано на фото.
Открутить болт пальца верхней шар. опоры и вытащить ее из гнезда.

Нижнюю шаровую опору надо отсоединить от рычага, отвернув 3 гайки.
Когда все шарниры отсоединены, можно спокойно снять весь узел и приступить к замене ступичного подшипника.

Какие комплекты на замену старых подшипников рекомендуется приобрести

В каждом регионе и для любого кошелька доступно найти запчасти, главное, разобраться, выбрали ли вы подходящие, и смогут ли они обеспечить удовлетворительную работу автомобиля. От постановки вопроса, как поменять подшипник ступицы на Ниве Шевроле до момента ремонта проходит обычное длительное время, ведь данными точками принятия решения находятся муки выбора. А выбор не всегда прост, когда вдруг не хватает знаний по автоделу либо банально, просто нет времени, чтобы во всем разобраться, смело решить, что завтра я точно пойму, как заменить подшипник ступицы шевроле нива и что мне для этого понадобится.

В рекомендуемых списках запчастей для ступицы обычно обнаружите следующие записи:

Комплект запчастей для передней ступицы Shevrole Niva: 2007108. В привычным каталогах изделие идет под номером — 2121-3103020-10. И это стандартный подшипник. Обычная цена на него – 300 рублей или немного более.
Ступица для ВАЗ. Цена на товар – 3000 рублей. Приобретение ступицы оправдано основательными повреждениями изделия, а также плохим техническим состоянием ремонтируемого автомобиля.

Ступица для ВАЗ

Размер стандартного ступичного подшипника для Нивы Шевроле определяется следующими параметрами: высота изделия – 19 мм, внутренний диаметр ступичного подшипника – 40 мм, наружный диаметр комплектующего ступицы – 68 мм.

Обычно заводская комплектация транспортного средства функционирует, пока пробег не превышает 20 000 км, а потом надо уже планировать разбираться, как заменить подшипник ступицы Шевроле Нива.

Рекомендуем приобретать запчасти, изготавливаемые Волжским и Самарским автомобильными заводами, привычная маркировка нужных изделий — SPZ-GROUP. От производителя на товар выставляется цена в 1000 рублей.

Стандартный набор слесарного инструмента

Непосредственно для ремонта понадобится стандартный набор слесарного инструмента, а также покупные съемники для упрощенной выпрессовки сальников и подшипников, внутренних колец с их посадочных мест. Для работы с крепежами суппорта и ступицы нужна будет отвертка и торцевые ключи на 30 мм. При максимальной технической оснастке гаража легко будет решить задачу, как поменять подшипник ступицы на Ниве Шевроле.
