Замена втулок рычагов передней подвески ваз 2115

Передняя подвеска

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

  1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
  2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
  3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
  4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
  5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
  6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
  7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
  8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Особенности замены сайлентблоков передних рычагов

Итак, вы определились, что замена сайлентблоков передних рычагов неизбежна. Не стоит сразу же мчаться на СТО.

При должной подготовке и наличии необходимого инструмента вы отлично справитесь с работой самостоятельно. Главное — действуйте в следующей последовательности:

1. Подготовьте необходимое оборудование и инструмент для работы.

Вам понадобятся:

  • Набор торцевых и накидных ключей,
  • специальное устройство для запрессовки,
  • молоток,
  • тиски и зубило.

2. Купите необходимые запчасти под замену. Здесь можно выбрать два варианта сайлентблоки «Балаково» или «СЭВИ».

3. Устанавливайте машину на смотровой яме или эстакаде. Если на вашем авто стоит защита картера – демонтируйте ее.

4. Выкручивайте гайки, которые фиксируют передние рычаги. Далее с помощью ключа на «17» скручивайте гайку с болта, который крепит стабилизатор к рычагу.

Теперь остается достать сам болт. Сделать это вручную вряд ли получится, поэтому можно постукивать по нему молотком.

5. Подорвите болты на переднем колесе, поднимайте нужную сторону домкратом и убирайте колесо в сторону.

6. Переходите к следующей задаче – выкручиванию гаек растяжек. Данная задача является одной из наиболее сложных.

Здесь вам не обойтись без ключа с хорошим плечом. Кроме этого, перед началом выкручивания не лишним будет обработать гайку WD-40 (это существенно упростит задачу).

7. После снятия гайки тяните за шаровую опору и отодвигайте ее от поворотного кулачка. Там есть еще пара болтов – выкручивайте их и демонтируйте рычаг.

Внимание! Пункт 8 относится к ВАЗ 2109 и ему подобных, на ВАЗ 2110 крабов нет, растяжка крепится к поперечной балке в ней тоже стоит сайлентблок, как на картинке, если он разбит его тоже нужно сменить.

8. Если гайку растяжки выкрутить так и не удалось, то демонтируйте рычаг в комплексе с «крабом» и растяжкой – так будет намного быстрее и проще (достаточно лишь слегка открутить гайку возле «краба» и скрутить три болта, которые крепят «краб» к кузову машины).

После этого можно продолжить «борьбу» с гайкой растяжки, но уже в более удобной позиции.

9. Демонтируйте сайлентблоки растяжки с помощью обычного зубила и хорошенько вычищайте проушины от грязи.

10. Впрессовывайте новые сайлентблоки с помощью тисков и молотка. Как правило, достаточно нескольких точных ударов, чтобы узел сел на место.

Можно «посадить» сайлентлок на место и без тисков, но в этом случае может понадобиться кувалда. Но помните, что в этом случае есть опасность повредить сам узел. Так что, лучше уж использовать тиски для верности.

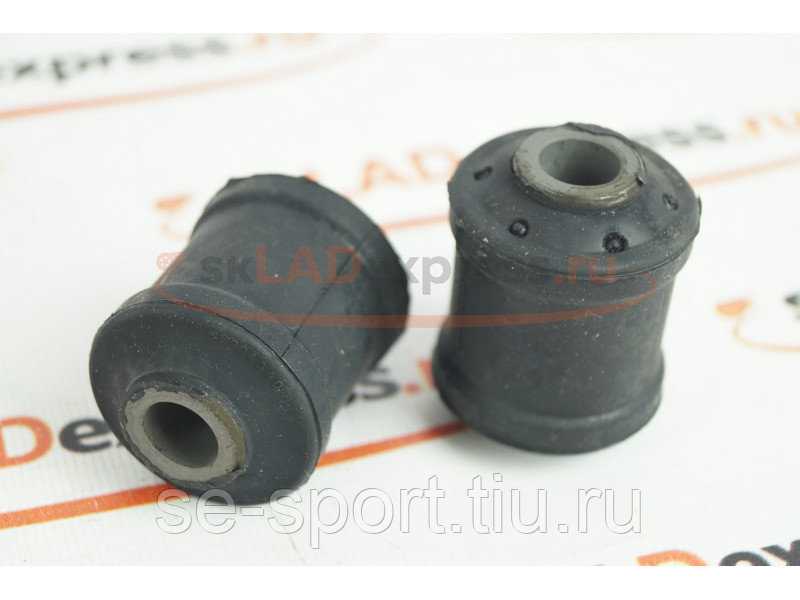

11. Меняйте сайлентблок на переднем рычаге. Лучший вариант, если старый узел уже разбит. В этом случае его извлечение не составляет труда.

Все, что необходимо–достать металлическую втулку и с помощью отвертки убрать лишнюю резинку. Если же так не получается, то выпрессовывайте узел.

12. Новый сайлентблок хорошенько смажьте мыльным раствором (можно использовать средство для мойки посуды) и ставьте его на место.

В процессе впрессовки постоянно следите за краями сайлентблока

Если они начинают подворачиваться, то осторожно поправляйте их отверткой.. 13. Возвращайте все на место в обратном порядке

Возвращайте все на место в обратном порядке.

13. Возвращайте все на место в обратном порядке.

Вот и все. Замена сайлентблоков на автомобиле ВАЗ 2110 – это та работа, с которой вы вполне можете справиться самостоятельно.

Единственная проблема–подбор специального инструмента для выпрессовки сайлентблоков.

Но если поставить себе цель и верить в успех, то у вас все получится. Удачи на дорогах и конечно же без поломок.

Источники

  • http://vaz-russia.ru/remont-vaz-2110/zamena-saylentblokov-perednih-ryichagov-na-vaz-2110-vaz-2112.html
  • http://luxvaz.ru/vaz-2110/50-zamena-perednih-saylentblokov.html
  • http://remontavtovaz.ru/vaz-2110/instrukciya-po-zamene-sajlentblokov-perednix-rychagov-na-vaz-2110.html

Задняя подвеска

Для задней подвески замену сайлентблоков лучше проводить, сняв балку, хотя можно это сделать и прямо на автомобиле. Установка задних резиновых втулок идентична той же, что и на передней балке. Выпрессовку и установку лучше проводить с помощью монтажного приспособления.

Однако, если его нет, тогда особенно «упорные» из задних сайлентов Ваз 2110 выбивают, зажав деталь, в которой они находятся, в тиски. Применяют оправку, иногда даже распиливают.

Неисправная задняя подвеска проявляет себя появлением характерного стука сзади. Подробности: https://vazweb.ru/desyatka/podveska/zadnyaya-podveska.html

Оба задних сайлентблока ориентируют по рычагу и запрессовывают заподлицо, относительно торца проушины.

Как заменить сайлентблок задней балки автомобилей ВАЗ

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу поговорить про сайлентблок задней балки -простоту замены на автомобилях ваз при ремонте своими руками.

Сайлентблоки и различные детали подвески от завода достаточно надежны, служат долго. Обычно их долголетие зависит от того, как вы эксплуатируете автомобиль, обслуживаете и как правило хватает на 80-90 тыс км пробега. Салентблок что это узнайте тут.

Давайте для начала рассмотрим признаки износа сайлентблоков задней балки. При движении на поворотах машина теряет устойчивость, происходит неравномерный износ покрышек. Либо при движении по ямам и кочкам на дороге появляются удары по кузову и неприятный скрип в задней части автомобиля.

Неприятные звуки при езде могут возникать и при других неисправностях. Стуки могут исходить в одном месте, а слышны в другом, особенно по ходу они слышны в задней части кузова. Поэтому прежде нужна тщательная диагностика всей задней и передней подвески: предстоит вам проверить стойки, подшипники, опоры, глушитель и.т.д.

Окончательно убедившись, что именно резиновые сайлентблоки предельно изношены, приступаем к их замене. Благо по сравнению с иномарками, замена сайлентблока задней подвески автомобилей ваз «девяток» или «десяток» отличается своей простотой и дешевизной.

Для начало купим резиновые втулки «грибки», то есть сайлентблоки на заднею балку в автомагазине. Для автомобилей ваз 2108; 2109; 21099 надо приобрести сайлентблоки с конструкторским номером ваз 2108-2914054-10, а для автомобилей ваз 2110; 2112; 2114; 2115 предписан конструкторский номер ваз 2110-2914054.

Данные сайлентблоки данных автомобилей отличить друг от друга сложно, потому что очень похожи, но разные по наружному диаметру (см. разницу на фото). Вы не сможете установить сайлентблоки от «девятки» ваз 2109 на балку «десятки» ваз 2110, так как будут болтаться. А вот от «десятки» резиновую втулку, если постараться можно запрессовать в балку «девятки».

Будет полезно: Доработка лады гранта своими руками: видеоинструкция

Пошаговая замена сайлентблоков задней балки на автомашинах ваз 2108; 2109; 21099; 2110; 2112; 2114; 2115:

  • 1. Замену сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике, установив машину доступным вам способом.
  • 2. Снимем заднее колесо, чтобы не мешало.
  • 3. С левой стороны отсоединим от балки тягу регулятора давления задних тормозов (см. на фото номер-1.) с правой стороны убираем в сторону трос ручника (см. на фото номер-2.)
  • 4. Ключом на «19» отворачиваем гайку с болта крепления задней балки кронштейну (см. на фото номер-3)
  • 5. Страгиваем болт крепления молотком, а затем выбиваем воротком (см. на фото номер-4.)
  • 6. Далее поднимаем кузов автомобиля домкратом и отводим проушину балки вниз
  • 7. Между кузовом и балкой вставляем деревянный брусок
  • 8. Молотком с помощью выколотки выбиваем резиновые втулки задней балки
  • 9. Почистив посадочное гнездо от грязи, ржавчины, обильно смазываем густым мыльным раствором и саму резиновую втулку тоже смажем
  • 10. С помощью приспособления запрессовываем втулку. Если нет приспособления, то забиваем молотком, ударяя по шляпе вставленного любого подходящего болта с шайбой большего диаметра, но чтобы шайба плотно прилегало к резине
  • 11. Затем деревянный брусок вытаскиваем
  • 12. Домкратом поднимаем балку и одеваем свой родной болт крепления, далее наживляем гайку
  • 13. Поставив заднее колесо, опускаем автомобиль
  • 14. Открываем дверь багажника, затем усаживаясь на бампер, всем своим весом прижимаем насколько можно зад автомобиля
  • 15. Затягиваем болты крепления сайлентблока до упора

Собственно работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишу для тех, кто ремонтирует своими руками автомобиль ваз. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать –забивать сайлентблоки на балках молотком.

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2110-2914054

Конструкторский номер шарнира крепления рычага задней подвески: ваз 2108-2914054-10

Конструкторский номер шарнира крепления рычага задней подвески: ваз 1111-2914054

Видео:

Как поменять ромашки на ВАЗ 2114: видео смотрим, изучаем инструкцию

Задумали реализовать решение вопроса, как поменять ромашки на ВАЗ 2114, видео уже посмотрели, теперь составляете для себя последовательный инструктаж? Тогда можете обратить внимание на следующую структуру рабочего процесса

  1. Машина устанавливается на подъемник или загоняется на эстакаду, чтобы открыть доступ к передней подвеске, с элементами которой и будут проводиться ремонтные работы. Обычно затрудняет подход к сайлентблоку еще и защита картера, которую предварительно стоит демонтировать.
  2. Далее предусматривается работа с креплениями, но в виду того, что машина имеет пробег, использовалась при разных погодных условиях, может сложиться ситуация, что все гайки закисли, или резьба покрылась слоем грязи. Что делать? Брать в руки ветошь, металлическую щетку с жесткой щетиной и очищать все имеющиеся крепления. Вдруг не поддастся какая-то гайка, тогда следует использовать специальную смазку WD 40. И снова приступить к откручиванию гаек подвески.
  3. Первоначально откручиваем болты на колесах, и машину ставим на домкрат и стопоры и думаем дальше, как поменять ромашки на ВАЗ 2114, предварительно их выпрессовав.
  4. Продолжаем работу с опорой и ее демонтажем. Иногда бывает трудно отсоединить опору от поворотного кулака.
  5. С помощью зубила начинаем выпрессовывать сам сайлентблок. Иногда применяется даже огонь, но в этой ситуации надо быть очень осторожными.
  6. Освобожденную втулку основательно очищаем, а новый сайлентблок погружаем в воду на несколько минут, и промываем несколько раз мыльным раствором. Если примените обычное моющее средство, например, для посуды, не страшно, оно также поможет обработать новый сайлнентблок. Останется лишь подготовиться к кульминационному моменту, решая уверенно, как поменять ромашки на ВАЗ 2114, видеоотчет при необходимости записать.
  7. Устанавливаем тиски – это хорошая основа для запрессовки ромашки. Процесс проходит с рядом сложностей, ведь деталь не всегда быстро входит в свое посадочное место и приходится применять силу. Не помешает в этой процедуре молоток. Делаем несколько точных и резких ударов, совершая правильную впрессовку детали.
  8. Аккуратно работаем с креплениями, затягивать которые стоит постепенно и последовательно. Прочность зажима гаек проверяем, убеждаемся в правильности монтажа.
  9. Стойка монтируется на место, а все окончательные тестируемые проверки, когда машина станет на колеса.

Сайлентблок «ромашка» или замена шарнира растяжки

Таким образом, вопрос, как поменять ромашки на ВАЗ 2114, актуален, и его решение востребовано в кругу автолюбителей. Но, как говорится: «гладко было на бумаге, да забыли про овраги…». Так и с ремонтом автомобиля, можно рассчитывать на полдня возни в гараже, а окажется, что и дня не хватит для решения вопроса, как поменять ромашки на ВАЗ 2114, возникнут непредвиденные трудности, финансовые расходы.

Замена Сайлентблоков «ромашки» или шарниры растяжки на автомобиле ВАЗ 2115,2114,2113,2199,2109,2108

Выявление неисправности

Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала — схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.

Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.

Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.

Детали и узлы передней подвески автомобиля ОКА ВАЗ 1111

Автомобиль ВАЗ под индексом 1111 с названием Ока представляет собой малолитражный вид компактного городского транспортного средства.

Благодаря своим размерам, данный транспорт является одни из самых удачных решений для езды в современных больших городах.

Общее устройство ВАЗ 1111 выполнено по стандартной технологии, независимая передняя подвеска, поперечная задняя балка и передний привод.

У автомобиля Ока передняя независимая подвеска реализована по типу Макферсон. Это предполагает наличие амортизационной стойки, которая содержится в рулевом механизме. Состоит подвеска ВАЗ 1111 из нескольких узлов:

  • два поворотных кулака и ступичных механизма с подшипниками;
  • две амортизационные стойки;
  • два рычага нижнего поперечного расположения с сайлентблоками и шаровыми опорами;
  • два рычага нижнего продольного расположения с коническими втулками;
  • рулевая рейка с тягами и рулевыми наконечниками;
  • штанга стабилизатора;
  • полуоси с механизмом ШРУС;
  • подрамник.

Каждый из этих узлов несёт в себе различную функциональную нагрузку, дополняя друг друга в работе, чем и объясняется неплохая надёжность подвески ВАЗ 1111.

Более полную картину работы можно представить, разобрав по отдельным узлам. Так придёт понимание того, что собой представляет автомобиль Ока в целом и его передняя подвеска.

Передние амортизаторы

Стойка с амортизаторами является самым сильно нагруженным узлом. На неё возложены функции по контролю сцепления колёс с дорожным полотном и участие в управлении автомобиля. Ока довольно лёгкая машина, поэтому исправность этого узла играет очень важную роль.

Стойка представляет собой пустотелый стакан с кулаком крепления к кулаку ступичного механизма, внутрь которой вставляется вкладыш амортизатора и фиксируется он стопорной гайкой.

Для придания жёсткости, в ней предусмотрена опорная площадка для пружины, которая и придаёт машине Ока необходимый параметр вертикальной устойчивости.

Стойка крепится к кузову автомобиля с помощью опорной площадки, в которой находится подшипник, называемый опорным.

Этот подшипник позволяет амортизатору поворачиваться вслед за колёсами и при этом гасит угол наклона кузова к жёсткому штоку.

Нижняя часть механизма закрепляется к поворотному кулаку двумя болтами, одним из которых регулируется угол развала колеса.

Благодаря такой конструкции, стойка с амортизирующим вкладышем ВАЗ 1111 является очень простой, надёжной и максимально функциональной.

Нижние рычаги, штанга стабилизатора и рулевая рейка

Предназначение поперечных нижних рычагов является удержание механизма ходовой части в вертикальном устойчивом положении. Крепятся они одним концом к ступице, а другой к подрамнику.  Крепление к поворотному кулаку осуществляется через шаровую опору, она предназначена для поворачивания ступицы. Шаровая опора является одной из самых быстро выходящих из строя деталей автомобиля Ока.

Небольшой ход рычагам по оси крепления к подрамнику придают впрессованные в них сайлентблоки. Они обеспечивают необходимый вертикальный люфт всей ходовой части, чем и достигается устойчивое положение машины на дороге.

Продольные нижние рычаги необходимы для удержания ходовой части в продольной плоскости. Крепятся они одной стороной к поперечным рычагам, а другой к подрамнику.

С помощью конусных втулок, расположенных на обоих концах рычагов, ходовой части автомобиля Ока, обеспечивается необходимый продольный люфт.

Конусные втулки этого узла довольно надёжные из-за не существенной нагрузки и меняют их очень редко.

Несмотря на то, что ходовая часть независимая, для стабилизации её функционирования предназначена штанга стабилизатора. Она объединяет всю ходовую часть в слаженный механизм. Удерживается стабилизатор на передней части кузова и на поперечных нижних рычагах. В местах крепления, стабилизатор оснащён резиновыми втулками, которые обеспечивают ему необходимый люфт.

Главным поворотным механизмом ВАЗ 1111 является рулевая рейка, оснащённая тягами и наконечниками. Рулевые наконечники устанавливаются в кулак и являются главным соединительным звеном руля и колёс машины.

Поворотный кулак, ступица и полуоси ШРУС

Поворотный кулак является центром передней ходовой части, к которому присоединяются все остальные детали. Он не имеет каких-либо подвижных частей в своей конструкции, кроме впрессованного в него ступичного подшипника.

Этот подшипник обеспечивает вращение ступицы с надетым колесом. Силу вращения ступицы передаёт полуось с механизмом ШРУС на обоих концах.

Полуось приводится в действие коробкой передач и оснащается ШРУС, которые дают возможность поворачивать колёса машины во время движения.

Задняя подвеска

Заменить сайлентблоки на задней подвеске автомобиля ВАЗ 2114 также иногда приходится. Они не так сильно подвержены износу, как в случае с передними рычагами, но факт остается фактом.

Последовательность ваших работ в данной ситуации будет следующей:

Если нет подъемника, немного ослабьте крепления болтов на колесах, установите домкрат, поднимите автомобиль и полностью демонтируйте колесо. Под балку желательно поставить какие-то опоры. Подойдут как простые кирпичи, так и второй домкрат. Все зависит от того, что есть в вашем распоряжении. Теперь следует демонтировать болты, которые крепятся к амортизатору и кузову автомобиля. Действуйте аккуратно, избегая повреждений резьбы. Болты выбиваются, балка смещается вниз или немного назад. Это позволит добраться до искомых сайлентблоков. Они демонтируются съемником. Новые элементы подвески устанавливаются аналогичным способом с сайлентблоками передних рычагов

Чтобы они лучше садились в свои гнезда, воспользуйтесь мыльным раствором. Соберите всю разобранную конструкцию в обратной последовательно

В процессе разборки и сборки обратите внимание на остальные узлы, к которым вы получаете полный или частичный доступ. Как показывает практика, выполнение определенного ремонта позволяет изучить состояние сопутствующих узлов, агрегатов и деталей автомобиля, вовремя определить появившиеся проблемы и устранить эти поломки или то, что может повлечь к этому

Менять сайлентблоки на ВАЗ 2114 — это далеко не самый сложный вид ремонта автомобиля. Потому многие автовладельцы с определенной легкостью справляются подобной задачей своими руками.

Стоит ли пробовать вам при полном отсутствии опыта? Вероятнее всего нет. Но ведь откуда-то этот опыт должен появляться, верно?!
