Как заменить гидрокомпенсатор на 406 двигателе

Что необходимо для замены

Замена цепи – процесс сложный, требующий предварительной подготовки. Необходимо заранее приобрести следующий перечень:

масло для двигателя;
масляный фильтр;
прокладка (из пробки);
высокотемпературный герметик (желательно ABRA серого цвета с маркировкой 999);
керосин и щетка по металлу – для помывки двигателя.

После замены цепи необходимо залить свежее масло (с ним меняется и фильтр). Клапанная крышка имеет «привычку» постоянно течь. Потому желательно заранее приобрести её, заменить вместе с цепью. Пробковая – оптимальный вариант. Благодаря высокой естественной адгезии, эластичности создается высокая герметичность.

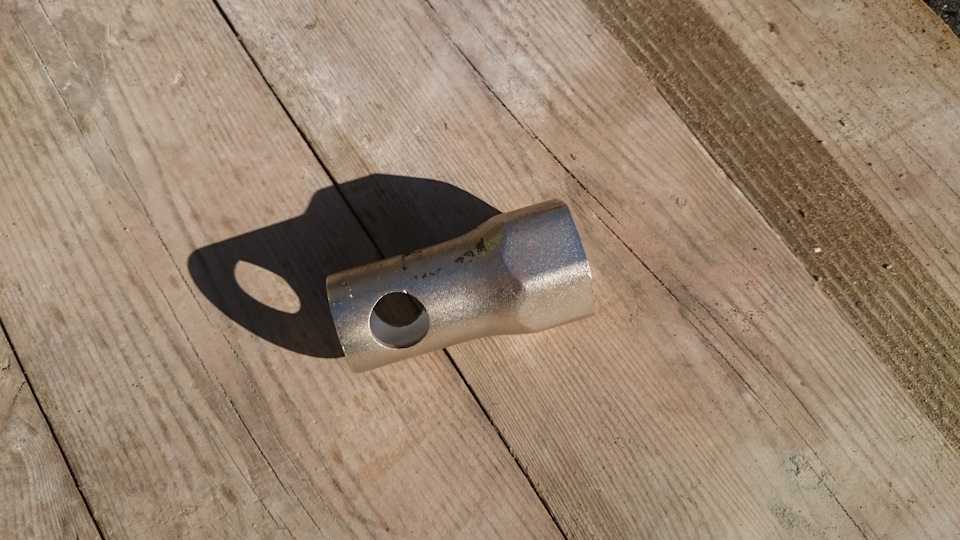

Из ключей потребуется: набор головок и рожковых, усиленный на 36, шестигранник на 6. Не менее важный момент – много ветоши. Большинство двигателей выдавливает масло через сальники, а также клапанную крышку. Хорошее решение – приобретать сразу комплект деталей для замены цепи ГРМ. Он идентичен для двигателей с маркировкой 405, 406, 409.

В такой комплект, как правило, входят следующие основные компоненты:

пара обычных натяжителя и два их гидравлических аналога ;
приводные цепи – 2 шт. (для ЗМЗ-405 – 72 и 92 звена);
3 успокоителя;
верхняя, нижняя прокладки крышки;
прокладки помпы;
2 шумоизоляционные прокладки;
3 звездочки для валов (промежуточный, коленчатый, распред.).

Не лишним будет приобрести ведомую звездочку.

Основные виды неисправностей

Мы отвечаем на вопрос, как проверить гидрокомпенсаторы на работоспособность. Можно заметить, что причин появления неисправностей существует четыре:

Увеличение величины зазоров в областях, указанных стрелками на фото ниже. Зазоры образуются между плунжером и плунжерной втулкой. Результатом станет повышенная утечка масла. Компенсатор попросту не будет успевать «выбирать» тепловой зазор;
В редких случаях обратный клапан закрывается негерметично. Что как минимум делает невозможным создание достаточного давления, образуемого между втулкой и плунжером;
Втулка относительно плунжера должна перемещаться свободно. В областях, указанных на фото 3, может появиться засор, и тогда плунжерную пару заклинивает;
Засорение масляных каналов двигателя – это ещё одна причина, по которой компенсаторы перестают действовать.

Пункты 1-3 у нас иллюстрируются на фото:

Первая неисправность всегда возникает как следствие абразивного износа. Применяете некачественное масло – получите соответствующий результат. Вторая неисправность – это результат износа либо засорения. Последнее, кстати, встречается чаще. Ну а заклинивание может возникнуть из-за постепенной закоксовки или из-за появления отложений.

Процесс тестирования «от и до»

Рассмотрим ответ на вопрос, как проверить исправность гидрокомпенсаторов на практике. Нужно открыть капот, завести двигатель и слушать:

Допустим, сразу после пуска двигателя появляется повышенный шум, а через 5-6 секунд он исчезает. Вывод: компенсаторы исправны, просто из их полости вытекло масло;
На холостых оборотах наблюдается прерывистый шум. При повышении числа оборотов шум исчезает полностью. Вывод: неисправность есть, а обусловлена она второй либо третьей причиной (см. выше);
Когда прогретый мотор работает на холостом ходу, может появляться непрерывный шум. При повышении частоты вращения шум уходит. Вывод: причина неисправности, которая имеет место, указана под номером 1;
Выше были указаны схожие симптомы. Но мотор может вести себя по-другому: шум появляется на повышенных оборотах, а исчезает на низких. Значит, причиной неисправности является вспенивание масла;
Допустим, наблюдается характерный шум одного либо нескольких клапанов. От частоты вращения эффект не зависит. Знайте, что эту неисправность может вызывать любая из причин, перечисленных в «главе 2»;
Иногда можно слышать шум в режиме холостого хода, который усиливается с ростом частоты до 1500-2000 об/мин, но не более. Данный эффект с работой гидрокомпенсаторов не связан.

Сейчас нам осталось выяснить, чем вызывается вспенивание масла. На самом деле к появлению эффекта приводит как недостаток, так и избыток масла двигателя. Совет: нужно долить расходную жидкость до метки MIN либо избавиться от её избытка.

Из всего сказанного делается простой вывод: парковать автомобиль на склоне нужно только по необходимости. Все опытные автовладельцы об этом знают.

Причины

Разберемся в причинах, из-за которых гидрокомпенсаторы начинают стучать. Это явный признак того, что с машиной не все хорошо, есть неисправность.

Ключевыми причинами выступают:

загрязнение самого ГК;
на плунжерной паре образовалась механическая выработка;
клапан, отвечающий за подачу масла, работает некорректно;
было залито плохое или не соответствующее двигателю масло;
забился фильтр масла;
масляные каналы забились;
двигатель слишком быстро нагревается;
в масле появились пузырьки воздуха, негативно влияющие на сжимаемость жидкости;
в гидрокомпенсаторы попал воздух.

Не стоит думать, что при поломке в двигателе на 8 или 16 клапанов одновременно начнут звенеть все компенсаторы. Нет. Затрагивается только одна деталь

Но важно в ходе разбирательств выяснить, на какой конкретно. Для этого требуется диагностика

Совет лично от меня. Если слышите стук, лучше заехать на СТО. Хотя бы для проведения профессиональной диагностики. Наличие современного оборудования творит чудеса.

Проверка осуществляется на горячую и, скажем так, на холодную. То есть когда силовой агрегат остывший и прогретый. И причины стука бывают разными:

Если стук на холодную, скорее проблема в вязкости масла (если масло не менялось давно, советую это сделать). Также на холодную компенсаторы стучат из-за плохой работы клапана элемента. Это приводит к вытеканию масла при неработающем движке. Оно может иметь неправильную температуру, низкое качество или состав, который не соответствует машине.
Проверка на горячую тоже показывает, что причина неисправности может быть в масле, загрязненном фильтре и забитых каналах. При этом есть несколько иных причин, которые можно обнаружить только при такой диагностике горячим методом. Речь идет о неисправном насосе (масляном), гидравлической составляющей ГК или увеличении места посадки этих деталей.

Только в некоторых случаях можно самостоятельно выявить причину. Потому лучше обратиться в хороший автосервис.

Основной задачей диагностики является поиск гидрокомпенсатора, который издает посторонний шум. Для этого используют метод акустической диагностики. В гаражных условиях шансы добиться результата, увы, минимальны.

Причины стука гидрокомпенсаторов

Гидрокомпенсатор все-таки не регулировочная шайба, которая может разве что только уменьшиться в толщине из-за постоянного трения, он вполне может выйти из строя.

Проблемы с работой гидрика проявляются в виде отчетливо слышимого стука во время работы силовой установки. Причем стук может быть на одних режимах работы мотора, а на других он исчезает.

Также стук гидрокомпенсаторов может проявляться при непрогретом двигателе и исчезать после достижения оптимальной температуры или же наоборот.

Чаще всего причиной стука гидрика является моторное масло, хотя есть и достаточно других причин.

Если при запуске силовой установки слышен стук гидрокомпенсаторов, но при этом он быстро стихает – это не является причиной выхода их из строя.

Просто после очередной остановки силового агрегата часть клапанов остаются выжатыми из-за расположения распредвала, каналы подачи масла тоже остаются открытыми и рабочая жидкость из гидрика через них стекает.

При запуске же количество масла в каналах быстро восполняется.

Но если стук на холодном двигателе продолжается длительное время или до полного прогрева мотора – это свидетельствует о возникших неисправностях в работе.

Стучит гидрокомпенсатор на холодную.

Стук на холодную может свидетельствовать о:

Механический износ плунжера и его посадочного места. В таком случае рабочая жидкость не сохраняет свое давление и постоянно вытекает из подплунжерного пространства;
Заклинивание плунжера в посадочном месте из-за загрязнения;
Заклинивание в открытом положении шарикового клапана вследствие его загрязнения;
Засорение канала подачи масла. При прогреве же засор вымывается текучим маслом и гидрокомпенсатор работает нормально;
Применение на авто масла с повышенной вязкостью. При работе холодного двигателя вязкое масло просто не успевает поступать в гидрокомпенсатор;
Выработанный ресурс масла, а также значительное его засорение продуктами трения;
Значительное засорение масляного фильтра, вследствие чего пропускная способность его падает, и холодное масло не подается в полном объеме в ГБЦ.

Причины возникновения стука гидриков на холодном моторе во много сходны с причинами их стука на горячем.

Стук гидрокомпенсатора на горячем двигателе.

Появление стука может быть из-за механического износа, заклинивания плунжера или клапана.

По поводу масла стоит отметить, что стук на горячую может быть из-за сильно текучего масла, тогда масляный насос не может обеспечить должное давление.

Еще одной причиной стука как на холодную, так и на горячую, может является износ масляного насоса с последующим падением его производительности.

Как разобрать гидрокомпенсатор змз 406

Перед монтажом каждого нового толкателя опустите его в емкость с моторным маслом и нажмите несколько раз на гидрокомпенсатор. Компенсатор, заполнившись маслом, перестанет пружинить – станет «твердым». Собираем двигатель в обратной последовательности, смазав моторным маслом «постели» в головке и крышках, опорные шейки распределительных валов. Распредвал выпускных клапанов – с пластиной для датчика фаз – устанавливаем штифтом звездочки вправо (на виде спереди), а впускных – штифтом вверх. Так они находятся в устойчивом положении. Каждую крышку устанавливаем на свое место согласно порядковому номеру, выбитому на ней. Отсчет начинается с впускных клапанов, от передней крышки. Номер должен быть обращен к наружной стороне головки. Момент затяжки винтов крепления крышек 1,9-2,3 Н·м. Звездочки монтируем вместе с цепью, начиная с выпускного распредвала. Обязательно убедитесь, что при натянутой правой ветви цепи (глядя спереди) метка на звездочке находится напротив верхней кромки головки блока. Гидронатяжитель устанавливаем в «заряженном» состоянии, смазав канал в головке блока.

«ЗАРЯДКА» ГИДРОНАТЯЖИТЕЛЯ

Удерживая корпус натяжителя ключом «на 19», выворачиваем клапан.

Эта операция требует осторожности. Более надежный прием – свести губки тисков, оставив между ними зазор 19 мм

Установив корпус в тиски как в зев ключа, большой отверткой отворачиваем клапан.

ВНИМАНИЕ! Не зажимайте тисками корпус натяжителя

Вынимаем из корпуса пружину…

… и плунжер.

Промываем все детали в бензине или керосине, обдуваем сжатым воздухом и смазываем моторным маслом. Из стального листа толщиной 0,8–1,0 мм делаем оправку: вырезаем полосу (ширина около 10–15 мм, а длина 20–25 мм); круглогубцами сгибаем из нее кольцо по диаметру плунжера.

Плунжер устанавливаем в корпус.	Убедитесь, что запорное кольцо вошло в канавку корпуса. При необходимости заправьте его тонкой отверткой или шилом.
Устанавливаем самодельную оправку в корпус натяжителя, поджав ею стопорное кольцо.	В плунжер вставляем пружину и, преодолевая ее сопротивление, заворачиваем клапан в корпус гидронатяжителя. Затягиваем клапан отверткой.
У правильно «заряженного» натяжителя плунжер должен полностью войти в корпус. Отверткой затягиваем клапан, установив корпус в тиски или удерживая ключом.

ВНИМАНИЕ. Не нажимайте на выступающий кончик плунжера, а установив натяжитель в канал головки блока – на сам корпус

Смонтировав гидронатяжитель на двигатель, необходимо привести его в рабочее состояние – «разрядить».

Ключом «на 12» отворачиваем пробку в крышке гидронатяжителя.

Поворачиваем распредвал впускных клапанов, чтобы цепь не провисала между звездочками, и отверткой через отверстие в крышке нажимаем на натяжитель. Разрядившись, он вытолкнет отвертку.

Устанавливаем пробку на место. Проверяем совпадение меток на звездочках с верхними кромками головки блока. Дальнейшую сборку и монтаж проводим в последовательности, обратной разборке. Порванные прокладки меняем.

Роман СОЛДАТОВ, Михаил КОВРИГИН, Технический

Прокачка гидрокомпенсатора – необходимая операция, которую нужно выполнить при замене ГК, а также после профилактики и чистки ГК. Прокачка нужна для того, чтобы удалить воздух, который попал в полость гидрокомпенсатора. Сегодня мы решили рассказать читателям о том, как прокачать гидрокомпенсаторы.

Можно прокачивать двумя способами. Один предполагает прокачку с использованием работающего двигателя. Второй осуществляется в ручном режиме. Масло заливается принудительно.

Первый вариант нужен, если вновь установленные гидрокомпенсаторы стучат при запуске автомобиля или, если автомобиль долгое время находился без движения, и часть масла могла вытечь из ГК.

Замена гидрокомпенсаторов. Как поменять гидрокомпенсаторы?

Это устройство служит для регулирования зазоров механизма клапанов и играет значительную роль в работе узла распределения газов, который управляет подачей газотопливной смеси в моторные камеры сгорания и отводом “отработки”. Для нормальной работы двигателя клапаны “сердца” авто должны работать в правильном режиме открытия/закрытия. Поддержание определенных фаз обеспечивается зазорами. Например, в автомобилях “Лада-Приора” с мотором 21126 работает 16 клапанов. Гидравлические компенсаторы подвержены быстрому износу, поэтому полезно знать особенности монтажа, демонтажа и ремонта устройства.

Когда нужна замена гидрокомпенсаторов?

Стук является признаком проблемы этого агрегата. Характер звука резкий и частый (вдвое выше частоты оборотов ДВС). Узел неисправен, если это явление длится больше 2 минут после запуска авто и/или продолжается после прогрева мотора. Слушать надо в верхней части силовой установки — из салона его не слышно. Возможно, понадобится замена гидрокомпенсаторов.

Причины стука перечислены ниже:

При непрогретом двигателе:
густое масло;
забитые магистраль или клапан;
износ или клин плунжера.
“На холодную”:
плунжерную пару заклинило;
прогретое масло недостаточно вязкое.
Проблемы с рабочей жидкостью (повышен уровень, появление пены, попадает вода).

Косвенными признаками неисправности также могут служить следующие факторы: повышение топливного расхода, нестабильная работа двигателя, нарушение динамики движения, прогоревшие клапаны (ездить не обращая внимания на эти проблемы не стоит).

Независимо от появления негативных признаков, найдите в инструкции по эксплуатации авто пробег и временные интервалы для обязательного технического обслуживания узла. Соблюдение этих рекомендаций является профилактикой экстренного ремонта.

Как проверить гидрокомпенсаторы?

Проверьте детали на износ и загрязнение.

При обнаружении характерного стука, описанного выше, обратитесь в автосервис для проведения диагностических работ. Самостоятельно, при наличии определенных навыков, можно проверить степень износа шарикового клапана, гидротолкателей, пары плунжеров. Если эксплуатационный срок вышел, нужно установить новые детали.

Не забудьте осмотреть толкательное “нутро”. Если оно загрязнено смазкой, “гидрики” можно промыть и покрыть слоем нового качественного масла. Работу пружин проверяют надавив пальцем через мягкую ветошь на каждый маленький элемент. Если все хорошо, детали возвращаются на место.

Как поменять гидрокомпенсаторы?

Если после замены масла проблема не ушла (после 5 минут работы с новым средством стук должен уйти) и обнаружены существенные поломки, необходимо установить новые запчасти. В некоторых случаях помогает промывка специальной жидкостью без снятия или ручным способом (необходим демонтаж).

Для процедуры нужны:

набор отверток;
накидные ключи;
сами детали;
сальники распредвалов;
прокладка крышки ГБЦ;
герметик;
магнитик (пригодится для извлечения деталей).

Алгоритм замены приведен в этой статье ниже.

Сколько стоят гидрокомпенсаторы? На этот вопрос однозначно ответить нельзя, потому что итоговый ценник зависит от многих факторов. Один из самых существенных — марка и тип автомобиля. Для машин отечественного производства (например, ВАЗа 2112) замена может ограничиться двумя тысячами рублей. Работа с иномарками ременного типа обходится примерно на 30% дороже. Работа с “цепным” вариантом обходится в семь тысяч рублей (с внедорожниками цены такого же порядка).

Как менять гидрокомпенсаторы?

Последовательно обесточивают, разбирают с применением магнита, новые запчасти смазывают и устанавливают назад.

Последовательность действий на примере замены гидрокомпенсаторов “Приоры” приведена ниже:

отключают клеммы от аккумуляторной батареи;
снимают двигательный кожух;
отсоединяют ВВ провода от свечей и катушки;
обесточивают форсунки;
отсоединяют вентиляционный патрубок;
демонтируют щуп масла и крепление;
в области соединения блока цилиндров и выпускного коллектора выкручивают гайки и болты;
ослабляют болты ременных кожухов газораспределителя (верхний и нижний);
убирают ремень распределительных валов, ослабив ролик натяжения;
откручивают и убирают шестеренки распредвалов (важно в процессе не потерять шпонки);
убирают крышку газового распределителя сзади;
снимают крышку ГБЦ;
снимают корпус подшипников;
убирают распределительные валы, предварительно пометив положение;
нажатием пальца проверяют работу компенсаторов (если сопротивление отсутствует, требуется замена);
извлекают неисправные элементы магнитом;
новые запчасти, смазанные маслом, монтируют.

Замена гидрокомпенсаторов змз 406 своими руками видео

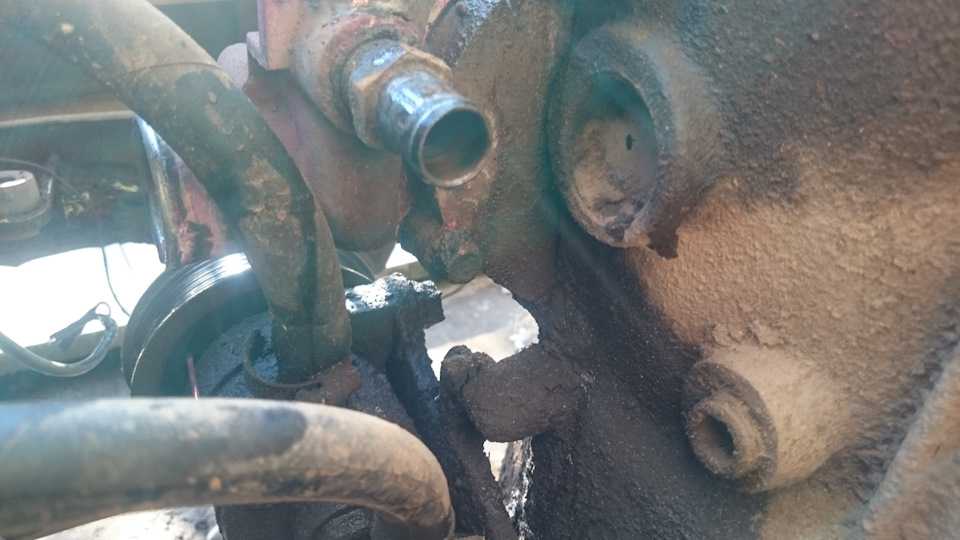

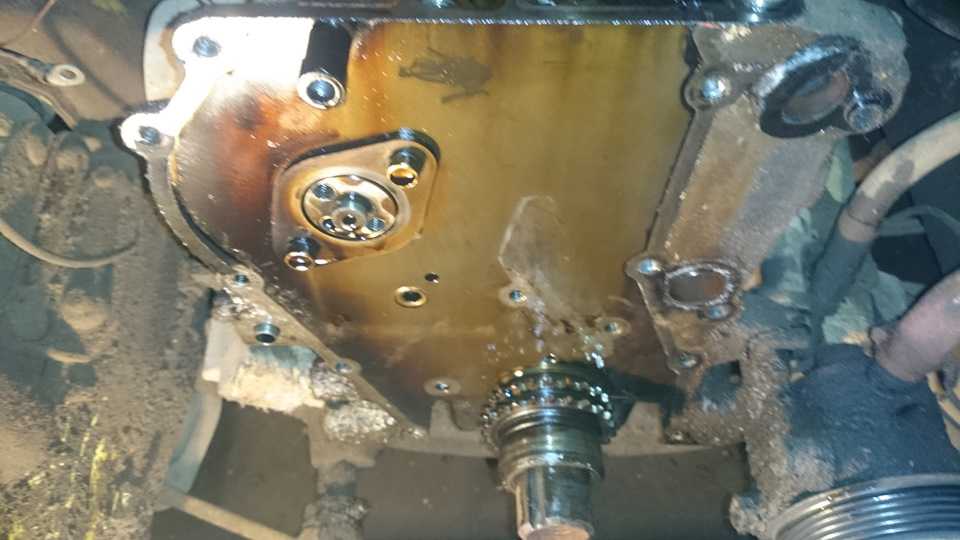

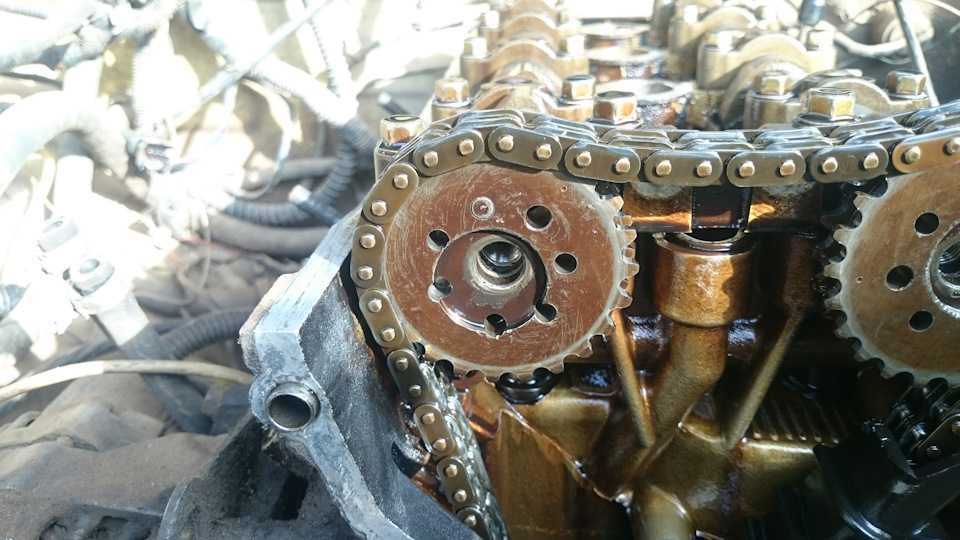

Итак, продолжаем разборку мотора. Снимаем переднюю крышку гбц, затем откручиваем болты крепления успокоителей

и снимаем только верхний, нижний пока оставляем на месте

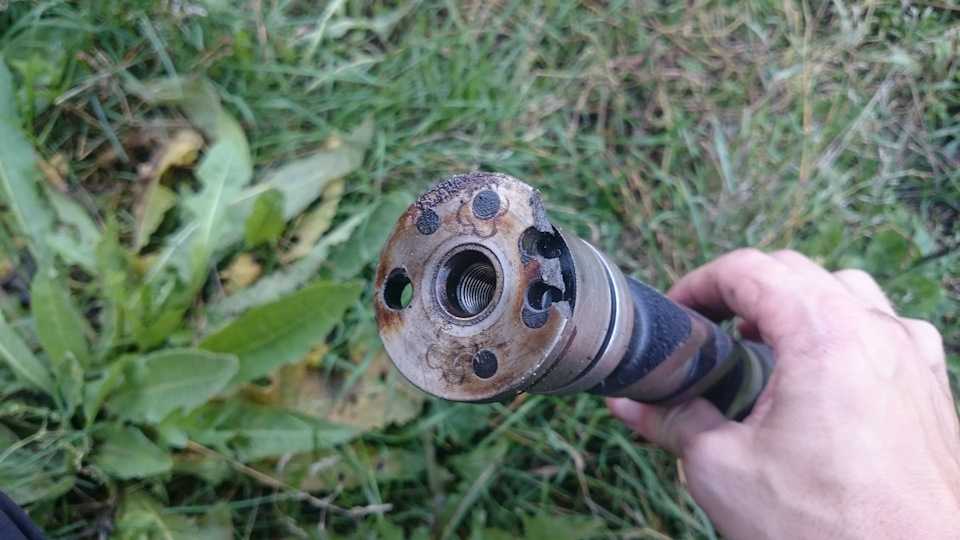

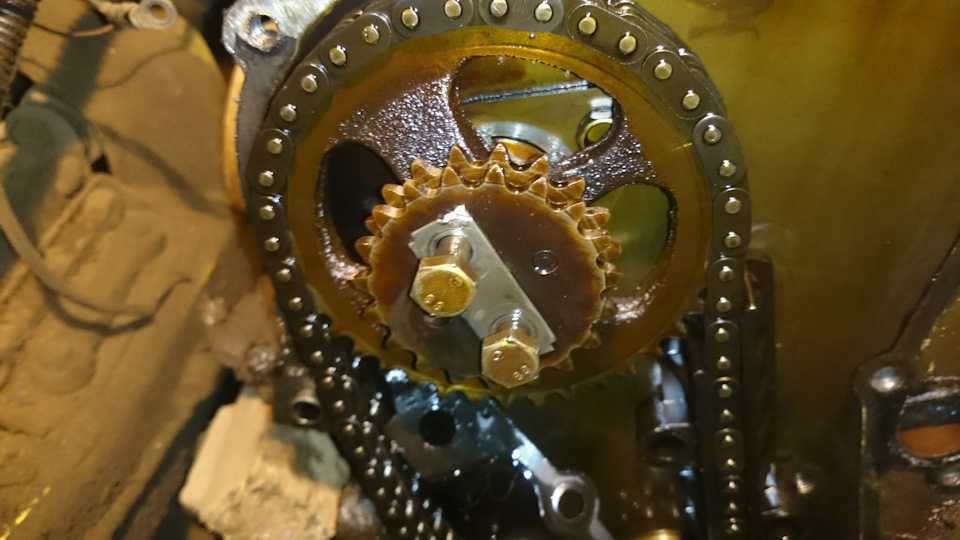

и вытаскиваем сам гидронатяжитель.Затем отворачиваем шестерни распредвала и не сильными ударами молотка сбиваем их, обратите внимание, штифт в это время должен находиться вверху,

а иначе вы просто сломаете посадочное место шестерни.

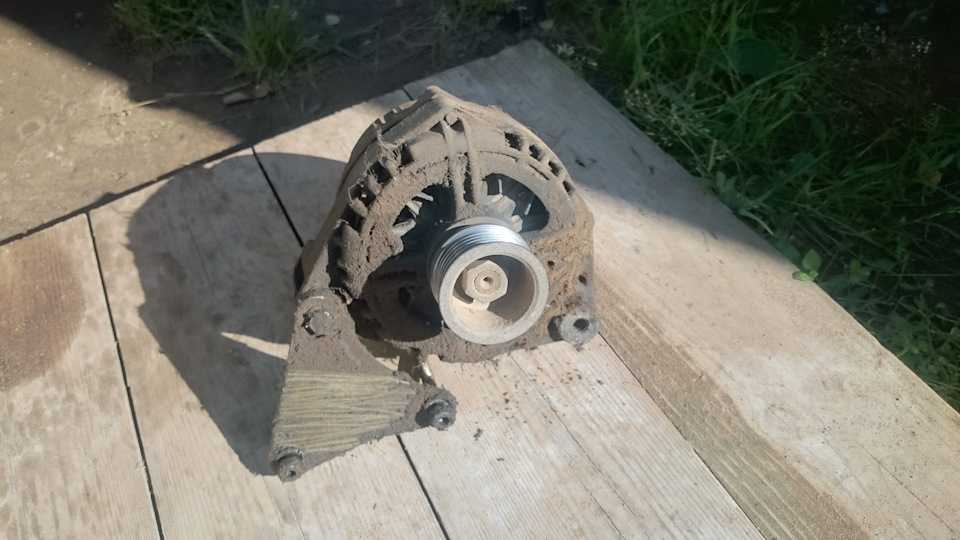

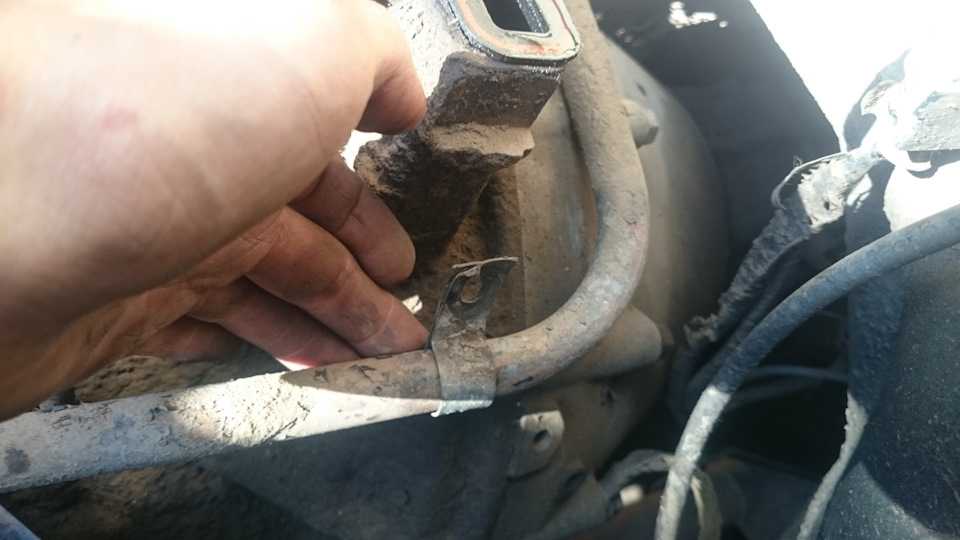

нижний болт откручивать не обязательно, так как кронштейн все равно нужно снимать

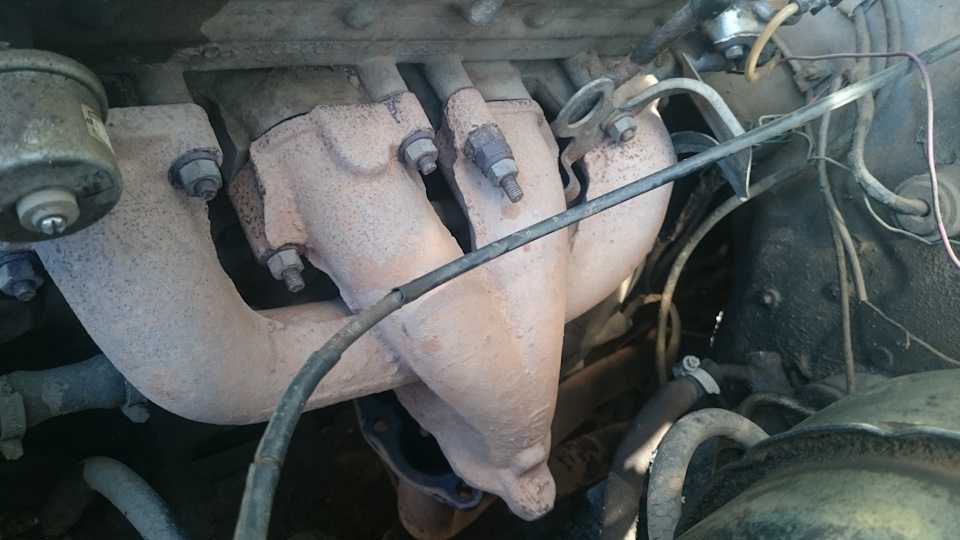

Дальше, откручиваем выпускной коллектор открутив 8 гаек, обратите внимание на шпильки, если они длинные, то снять его не получится, или возникнут проблемы при установке, в таком случае лучше открутить приёмную трубу, как это пришлось делать мне,

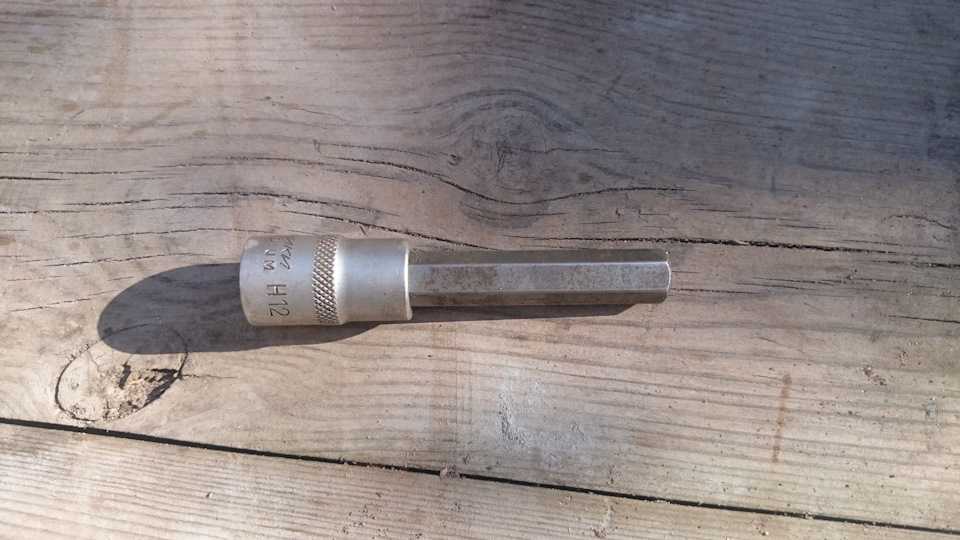

, а уже на снятой гбц поменять шпильки на менее длинные.Выкручиваем 10 болтов крепления гбц

затем откручиваем нижний успокоитель

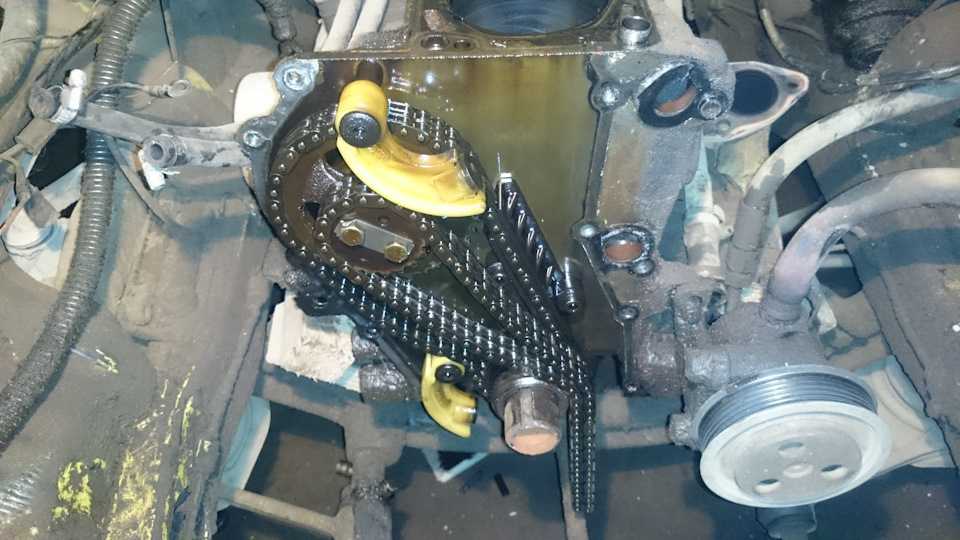

и снимаем цепь вместе с шестернями и успокоителем.

Устройство гидрокомпенсаторов

Система устройства гидрокомпенсатора хоть и «тонкая штука», но совсем не сложная. Гидрокомпенсатор состоит из клапана, плунжера, поршня, корпуса и стопорного кольца. При работающем двигатели распредвальный кулачек находясь в верхней точки движения, относительно компенсатора располагаясь тыльной стороной.

Вследствие чего, гидрокомпенсатор не принимает не каких усилий, что позволяет внутренней пружине выдавить плунжер, благодаря этому зазор исчезает. В пространство, которое появилось под плунжером, через клапан попадает масло. После полного заполнения гидрокомпенсатора моторным маслом, давление внутри двигателя и давление гидрокомпенсатора сравнивается и клапан закрывается.

Прокачка гидрокомпенсаторов змз 406

На ремонт приехал автомобиль Газель, с жалобами на застучавшие гидрокомпенсаторы, произведём их замену, покажем как это правильно сделать, чтобы вы смогли повторить всё своими руками. Также в машине горит датчик давления масла на холостых оборотах, заодно разберём и эту проблему.

Снимаем клапанную крышку, переднею крышку головки. Теперь нам нужно провернуть мотор, чтобы поставить совместить метки на коленвалу и штифты стояли вровень с «головой». Затем снимаем верхний успокоитель цепи, откручиваем все распредвала и снимаем их. В ролике это всё подробно показывается.

Определяем какой компенсатор стучит, для этого на каждый гидрокомпенсатор нажимаем пальцем, сразу скажу что этот способ не самый надёжный, зато быстрый и простой. Если он под давлением пальцев прогибается, значит неисправен, наш тест выявил три таких.

Сразу скажу, что менять лучше все, так как из личного опыта, если вышли из строя 3, то другим живым осталось работать недолго. Старые гидрокомпенсаторы достаём с помощью неодимового магнита и с помощью него же ставим сразу новый компенсатор.

Видео замена гидрокомпенсаторов в Газель ЗМЗ 406:

Видео очень подробное, сделано от начало и до конца, весь процесс выполняется по шагам, чтобы вы делая эту работу своими руками у себя в гараже не могли ошибиться. Снято с удобного ракурса, когда можно рассмотреть даже мельчайшие детали.

Гидрокомпенсаторы, если они находятся в рабочем состоянии, но в них имеется воздух, после трех-пяти минут работы двигателя перестают стучать. Если этого не происходит, следует выполнить следующие операции с работающим двигателем:

• Двигатель должен работать на 2500 оборотах в течение 3-4 минут. Можно менять обороты с 2000 до 3000.

• Дать двигателю поработать на холостых оборотах 30-40 сек.

• Двигатель глушится и остается в таком состоянии в течение одной минуты.

• Двигатель заводится. Если стук исчез, то это означает, что гидрокомпенсаторы прокачались. Если стук не исчезает, весь цикл повторяется. Цикл может повторяться 5-7 раз, пока не будет достигнут положительный результат. Если стук не затихает, то причина находится гораздо глубже и нужно проводить диагностику.

Второй вариант нужен, если гидрокомпенсаторы сняты. Давайте выясним, как прокачать гидрокомпенсаторы в снятом состоянии. Эта процедура может занять много времени, если гидрокомпенсатор не разобран. Если его разобрать, то процесс пойдет несколько быстрее. Правда на промывку и чистку гидрокомпенсатора уйдет немало времени.

Если ГК не разобран, то его нужно уложить в плоскую емкость с чистым маслом. Гидрокомпенсатор должен находиться плунжером вверх. Уровень масла должен быть выше среднего паза. После этого начинается процесс прокачки. Пальцем нужно приложить усилие к плунжеру, и из клапана должно начать выходить более грязное масло.

Нажатие и отпускание выполняется несколько раз, пока не начнет выходить чистое масло. Если масло после нажатия не появляется, вполне вероятно, что заклинило шарик в клапане. Можно аккуратно сдвинуть шарик иголкой. Но при этом не должна быть повреждена поверхность шарика.

Для того чтобы по-другому прокачать гидрокомпенсатор, его нужно разобрать. Как прокачать гидрокомпенсаторы в разобранном состоянии? Нужно несильно постукивать ГК по плоской поверхности. Желательно, если это будет листовая резина или кусок ткани, положенной на деревянную поверхность. Стучать следует до тех пор, пока не начнет выходить плунжер.

Затем плунжер разбирается. Все детали промываются в растворителе, удаляется вся грязь и налет. Часто процесс чистки занимает достаточно времени, так как грязь плохо удаляется.

После этого емкости плунжера заполняются маслом.

Не лишним будет напомнить, что перед прокачкой гидрокомпенсатора нужно поменять масло, проверить его уровень, чтобы опять не произошел эффект завоздушивания.

Если после всех операций стук не исчезает, то нужно обратиться к мотористу, который поставит диагноз и даст рекомендации по ремонту двигателя.

планирую завтра купить комплект гидрокомпенсаторов, какие посоветуете? надо ли их прокачивать перед установкай?ключа динаметрического нету, реально без него сделать нормально?

Особенности ремонта гидрокомпенсаторов

После снятия гидрокомпенсатора необходимо его промыть в чистом бензине, солярке или керосине либо в специальной промывочной жидкости, расщепляющей нагар и жиры. Необходимо опустить туда деталь, промыть и протереть. Нужно найти отверстие и подходящим по его диаметру металлическим предметом нажать на него, чтобы открыть. Во время этого следует опускать гидрокомпенсатор в жидкость, чтобы она проникла внутрь. Необходимо повторить эти действия несколько раз.

Через это же отверстие нужно избавиться от промывочной жидкости и от излишков воздуха, одновременно зажимая сам гидрокомпенсатор. После этого он должен свободно нажиматься. После проведенной промывки гидрокомпенсатора можно ставить его на место, если отсутствуют видимые дефекты. Перед установкой его необходимо слегка смазать маслом. Далее установка детали производится в порядке, обратном снятию. После этого необходимо завести автомобиль и оценить ситуацию. Если стук продолжается, то ремонт гидрокомпенсаторов уже не поможет, нужно производить замену. Также если после снятия гидрокомпенсатора обнаружилось, что на нем присутствуют повреждения, то деталь также необходимо заменить на новую. Для замены гидрокомпенсаторов следует приобрести подходящую деталь в магазине и установить ее на место старой.

Конечно, многих автолюбителей интересует вопрос, сколько стоит замена гидрокомпенсаторов. Однозначно ответить на этот вопрос нельзя. Окончательная сумма зависит от количества нормочасов, затрачиваемых на данную процедуру. Также не стоит забывать и о том, что стоимость деталей для разных автомобилей варьируется.
